BRUKSANVISNING Levi Lionelo

Kontakta oss på: [e-mail] om du har några kommentarer eller frågor om den inköpta produkten.

Tillverkare:

BrandLine Group Sp. z o. o.

Produkten uppfyller kraven enligt standarden: R129/03.

INFORMATION FÖR GRUPP 76 - 105 CM

OBSERVERA

Detta är en universell, förbättrad fasthållningsanordning för barn som fästs med säkerhetsbälten. Den har typgodkänts enligt FN:s föreskrifter nr 129 för användning främst i de "universella sittplatser" som anges av fordonstillverkarna i fordonets instruktionsbok. Vid frågor eller funderingar ta kontakt med tillverkaren eller säljaren av den förbättrade fasthållningsanordningen för barn.

INFORMATION FÖR GRUPP 100 - 150 CM OBSERVERA

Det är en förbättrad fasthällningsanordning för barn i kategorin i-Size. Den har typgodkänts enligt FN:s föreskrifter nr 129 för användning främst i sittlägen för „i-Size” som anges av fordonstillverkarna i fordonets instruktionsbok.

Vid frågor eller funderingar ta kontakt med tillverkaren eller säljaren av den förbättrade fasthållningsanordningen för barn.

Produkten kan monteras endast på sittplatser markerade med symbol på fig. A och markerade som i-Size.

Produkten kan monteras endast på sittplatser markerade med Ⓐ på fig. A och endast när platsen är utrustad med 3-punkts säkerhetsbälten.

Produkten kan monteras endast på sittplatser markerade med symbol på fig. A och endast när krockkuden inte är aktiv. Det rekommenderas att montera bältesstolen endast på bilens baksäten.

WARNING:

1. Produkten är avsedd för barn som är mellan 76 till 150 cm långa.
2. Maximal vikt för barn inom gruppen 76 - 105 cm är 18 kg.
3. Observera - använd inte produkten framåtvänd i bilen om barnet inte är äldre än 15 månader.
4. Bilbarnstolens hårda komponenter och plastdelar ska fastsättas och installeras på så sätt att de i bilens normala användningsförhållanden inte kan blockeras av flyttbart bilsäte eller bildörr.
5. Alla säkerhetsbälten som håller fast barnet ska vara välanpassade till barnets storlek. Bältena får inte vara vridna.
6. Bälten som fastsätter bilbarnstolen till fordonet ska vara uppspända.
7. Kontrollera att höftbälten sitter lågt och skyddar barnets bäcken.
8. Om produkten utsatts för kraftig påverkan (såsom slag), ska den bytas ut.
9. Utför inte några ändringar i bilbarnstolen eller lägg inte till några extra komponenter utan tillstånd från typgodkännandeorganet. För att säkerställa ett maximalt skydd för barnet montera och använd utrustningen i enlighet med anvisningar i bruksanvisningen.

10. Bilbarnstolens kan bli varma i solen och bränna barnets hud.

11. Lämna aldrig ditt barn ensamt i bilen.

12. Bagage och andra föremål ska säkras så att de inte orsakar skador vid en krock.
13. Använd inte bilbarnstolen utan tygöverdraget.
14. Överdraget kan inte ersättas med en komponent som kommer från en annan produkt. Det utgör en väsentlig del av produkten och påverkar fasthållningsanordningens funktion.
15. Ha alltid denna bruksanvisning med dig. Behåll bruksanvisningen under tiden du använder produkten.
16. Läs fordonets instruktionsbok.

BESKRIVNING AV DELAR (FIG. B):

1. Bälte för justering av nackstödet
2. Nackstöd
   3a. Styrning för axelbälte (gällande installation 100 - 150 cm)
   3b. Styrning för axelbälte (gällande installation 76 - 105 cm)
3. Skydd för bilbarnstolens fempunktsbälten
4. Spänne för fempunktsbälten
5. Reduceringsinsats

6. Skydd för fempunktsbältenas spänne

7. Justeringsknapp för bilbarnstolens fempunktsbälten

8. Justeringsrem för bilbarnstolens fempunktsbälten
9. Sits
10. Styrning för höftbältet
11. Hål för armbälten
12. Bilbarnstolens armbälten
13. Bilbarnstolens ryggstöd
14. Metallspänne
15. Ryggstödets krokar

Montering av bilbarnstolen	Sittorientering	Bilbarnstolens läge Barnets	storlek

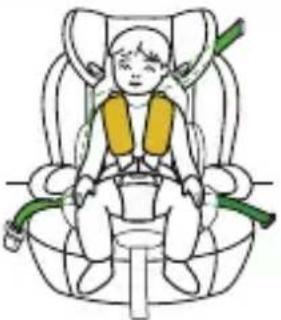

- Installation med hjälp av bilens trepunktsbälten	Framåtvänd		Från 76 till 105 cmMaximallt 18 kg.
- Barnet är säkrat med bilbarnstolens säkerhetsbälten

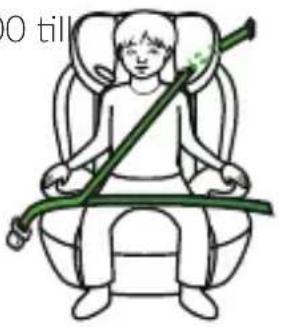

- Installation med hjälp av bilens trepunktsbälten	Framåtvänd Från 1C		150 cm

MONTERING OCH DEMONTERING AV RYGGSTÖDET

1. Sätt överdragets gummiremmar på ryggstödets krokar, placera plastkrokarna i motsvarande hål i basen, lyft sedan och ställ in ryggstödet i vertikalt läge (fig.1).
2. För att ta bort ryggstödet, skjut det helt horisontellt (fig. 2).
3. Lossa plastkrokarna (16, fig. B) och separera ryggstödet från basen.
4. För att montera ryggstödet igen, sätt överdragets gummiremmar på ryggstödets krokar, placera krokarna i motsvarande hål i basen, lyft sedan och ställ in ryggstödet i vertikalt läge.

1. Det rekommenderas att lossa säkerhetsbälten så mycket det går när man justerar nackstödets höjd.
2. För att justera nackstödets höjd, dra i justeringsbältet (1, fig. B) och sätt på önskad höjd (fig. 15).

OBSERVERA

Nackstödets höjd bör anpassas till barnets längd. Det bör inte vara för högt eller för lågt. Nackstödet bör omge barnets huvud. Det får inte vara under (t.ex. vid axlarna eller nacke) eller över (och lämna neder del av huvudet utan stöd). Nackstödet i korrekt läge skyddar barnets huvud över- och underifrån och runtomkring.

När du justerar nackstödet, se till att bilbarnstolens armbälte är på samma nivå som barnets armar (fig. 16).

MONTERING AV BILBARNSTOLEN (GRUPP 76 - 105 CM)

Observera! Barn som är 76 - 105 cm långa kan använda bilbarnstolen endast med reduceringsinsatsen.

1. Tryck på justeringsknappen och lossa säkerhetsbältena (fig. 3).

2. Lossa säkerhetsbälten genom att trycka på spännets röda knapp (fig. 4).

3. Lyft övredynan på ryggstödet och ta ut reduceringsinsatsen (fig. 5).

4. Placera bilbarnstolen i bilsätet och ta ut säkerhetsbältet så mycket det går. Se till att bilbarnstolen sitter tajt mot bilsätets ryggstöd (fig. 6).
5. För bilbältet genom axelbältesstyrningen som finns under nackstödet (3b, fig. B) och höftbältet genom höftbältesstyrningarna (11, fig. B) som finns under armstöden (fig. 7). Bilbältet måste gå över axelremmarna (axeldel) och platt över sätet (höftdel). Med ditt knä vilande på bilbarnstolen, dra åt säkerhetsbältet mot bandupprullaren tills det är spänt så hårt som möjligt.
6. Spänn fast bilbältet. När bältena är korrekt spända hörs det ett karakteristiskt klick. Se till att bilbältet är spänt och inte är vridet (fig. 8).
7. Sänk ryggdynan och sätt in reduceringsinsatsen (fig. 9).
8. Placera barnet i stolen (fig. 10).
9. Anslut bälteskopplingarna (fig. 11) och sätt sedan in bältena i spännet (fig. 12). Du kommer att höra ett karakteristisk klick.
10. Justera nackstödets höjd (se: Justering av nackstödet).
11. Dra åt säkerhetsbältena med hjälp av bältesjusteringsremmen (fig. 13) och dra i axelremmarna för att säkerställa att barnet sitter ordentligt fast (fig. 14).

OBSERVERA

Kontrollera att bilbarnstolens bälten ligger tätt mot barnets kropp och inte är vridna. Kontrollera att höftbälten sitter lågt och skyddar barnets bäcken. Bältena ska ligga tätt mot barnets kropp men ska inte vara för tajta och orsaka obehag.

ATT GÖMMA UNDAN BARNSTOLENS FEMPUNKTSBÄLTEN

OBSERVERA! Följande information gäller grupp 100 - 150 cm.

1. Lossa säkerhetsbälten genom att trycka på spännets röda knapp (fig. 4).
2. Ta ut reduceringsinsatsen och ta bort bältenas skydd (fig. 17).
3. Lossa metallspärrarna på den övre ryggstödsdynan och lyft sedan upp nackstödet (se: Justering av nackstödet) (fig. 18).
4. Lossa metallspärrarna på den nedre ryggstödsdynan och flytta sedan dynan till höger sida (fig. 19).
5. Placera alla delar av bilbarnstolens bälten i området under den nedre ryggstödsdynan (fig. 19).
6. Sätt in spännet på säkerhetsbältena genom motsvarande hål i sätesöverdraget (fig. 21).
7. Placera spännet i förvaringsfacket under överdraget (fig. 22).
8. Justera spänningen på de indragna säkerhetsbältena med remmen (fig. 23).

MONTERING AV BILBARNSTOLEN (GRUPP 100 - 150 CM)

1. Placera bältesstolen i baksätet och dra i säkerhetsbältet så långt det går (fig. 6). Kontrollera att bältesstolen sitter tajt mot bilsätets ryggstöd.
2. Placera barnet i stolen (fig. 24).
3. Justera nackstödets höjd (se: Justering av nackstödet).
4. För bilbältet genom höftbältesstyrningen som finns under armstöden (11, fig. B) och armbältet (3a, fig. B) som finns i nackstödet (fig. 25).
5. Spänn fast bilbältet. När bältena är korrekt spända hörs det ett karakteristiskt klick. Se till att bilbältet är spänt och inte är vridet (fig. 26).

OBSERVERA

Bältena ska ligga tätt mot barnets kropp men ska inte vara för tajta och orsaka obehag. Se till att höftbältet går lågt, skyddar barnets bäcken och går genom höftbältets styrning som finns under armstöden.

DEMONTERING AV BARNSTOLENS FEMPUNKTSBÄLTEN

1. Ta ut reduceringsinsatsen och ta bort bältesspännets skydd (fig. 17).
2. Lossa metallspärrarna på den övre ryggstödsdynan och lyft sedan upp nackstödet (se: Justering av nackstödet) (fig. 18).
3. Lossa metallspärrarna på den nedre ryggstödsdynan och flytta sedan dynan till höger sida (fig. 19).
4. Ta bort remmarna från metallspännet på baksidan av sätet (fig. 27).
5. För bältesskydden genom öglan (fig. 28) och ta sedan bort dem genom motsvarande hål i ryggstödet (fig. 29).

DEMONTERING AV BILBARNSTOLEN

Lossa säkerhetsbältet och ta ut den från styrningarna. Ta ut bilbarnstolen ur fordonet.

ATT SÄTTA PÅ OCH TA AV ÖVERDRAGET

För att ta bort stolens klädsel, utför följande steg:

1. Lossa metallspärrarna på baksidan av nackstödet och ta sedan bort klädseln genom att dra den upp (fig. 30).
2. Ta bort ryggstödets klädsel genom att dra upp den (fig. 31).
3. Ta bort basens klädsel genom att dra upp den (fig. 32).
   Upprepa ovanstående steg i omvänd ordning om du vill återmontera överdraget.

RENGÖRING OCH UNDERHÅLL

• Lätt smuts bör rengöras med en fuktig svamp och ett milt rengöringsmedel.
• Klädseln kan tvättas i max. 30°C. För att göra det, måste klädseln tas bort från bältesstolen (se: Borttagning av klädseln
• Torktumla inte. Exponera inte överdraget för direkt solljus för att torka det. Plastdelar kan rengöras med en fuktig trasa och ett milt rengöringsmedel.
• Observera! Använd inte starka rengöringsmedel eller blekmedel.

Foton är endast för referens, det verkliga produktutseendet kan skilja sig från det som presenteras på foton.
