Varumärke	EZVIZ
Modell	C3N
Produkttyp	Övervakningskamera
Anslutning	Wi-Fi 2,4 GHz eller Ethernet (PoE)
Ljud	Inbyggd mikrofon
Mörkerseende	Infraröd belysning (IR)
Strålkastare	Inbyggd strålkastare
Lagring	microSD-kort (upp till 256 GB, ingår ej)
Strömförsörjning	12 V DC nätadapter (Wi-Fi-modell) eller PoE (PoE-modell)
Ljusindikator	Flerfärgad LED (röd/blå) för status
Justeringsvinkel	Horisontell: 0-360°, Vertikal: 0-90°
Monteringstyp	Vägg eller tak
Rekommenderad installationshöjd	3 meter
App	EZVIZ (iOS/Android)
QR-kod	På snabbstartguiden
Garanti	2 år (begränsad)
Förpackningens innehåll	Kamera, borrmall, skruvsats, tätningssats, nätadapter (förutom PoE), snabbstartguide
Underhåll och rengöring	Rengör med en mjuk, torr trasa. Undvik slipande rengöringsmedel.
Säkerhet	Lösenordsskydd via appen EZVIZ
Reservdelar	Nätadapter, Ethernet-kabel, monteringssats

Vanliga frågor - C3N EZVIZ

Hur konfigurerar jag kameran C3N?

För att konfigurera din kamera, ladda ner appen EZVIZ, skapa ett konto, slå på kameran och skanna QR-koden på snabbstartguiden via appen. Följ guiden för att ansluta kameran till ditt 2,4 GHz Wi-Fi-nätverk eller via Ethernet-kabel.

Vad gör jag om jag vill återställa kameran?

Håll återställningsknappen intryckt i 5 sekunder. Kameran startar om och återställer alla inställningar till standard. Använd denna funktion vid misslyckad Wi-Fi-anslutning eller för att byta nätverk.

Vad betyder de olika ljusindikatorerna?

Ljusindikatorn har flera betydelser: Fast rött = start; Långsamt blinkande rött = misslyckad Wi-Fi-anslutning; Snabbt blinkande rött = fel (t.ex. SD-kort); Fast blått = video spelas upp; Långsamt blinkande blått = normal drift; Snabbt blinkande blått = redo för Wi-Fi-anslutning.

Hur installerar jag ett microSD-kort i kameran?

Ta bort kamerans lock, sätt i microSD-kortet (säljs separat) i kortplatsen och sätt tillbaka locket. Öppna sedan appen EZVIZ, gå till Lagringsstatus och initiera kortet om det behövs.

Kan kameran användas utan Wi-Fi?

Ja, du kan ansluta kameran via en Ethernet-kabel direkt till en router eller en inspelare (NVR). PoE-modellerna kan strömförsörjas och anslutas via en enda Ethernet-kabel.

Vad är räckvidden för kamerans Wi-Fi?

Manualen anger inte exakt räckvidd. Vid normal användning är räckvidden cirka 30 till 50 meter utomhus, beroende på hinder. Det rekommenderas att använda ett stabilt 2,4 GHz Wi-Fi-nätverk.

Vilka monteringssätt är möjliga?

Kameran kan monteras på vägg eller tak. Använd den medföljande borrmallen för att markera hålen, borra, sätt i pluggar och fäst kameran med skruvarna. Rekommenderad höjd: 3 meter.

Vad gör jag om Wi-Fi-anslutningen misslyckas?

Kontrollera att ditt Wi-Fi-nätverk är 2,4 GHz och att lösenordet är korrekt. Om felet kvarstår, håll återställningsknappen intryckt i 5 sekunder för att starta om kameran och konfigurera den igen via appen.

Är kameran lämplig för utomhusbruk?

Kameran levereras med en tätningssats, vilket tyder på utomhusbruk. Manualen anger dock inte explicit en IP-klass. Se till att installera tätningssatsen ordentligt för att skydda anslutningarna.

Hur lägger jag till kameran i appen EZVIZ?

Öppna appen EZVIZ, logga in på ditt konto, tryck på knappen + längst upp till höger och skanna QR-koden på snabbstartguiden eller förpackningen. Följ instruktionerna för att slutföra tilläggningen.

BRUKSANVISNING C3N EZVIZ

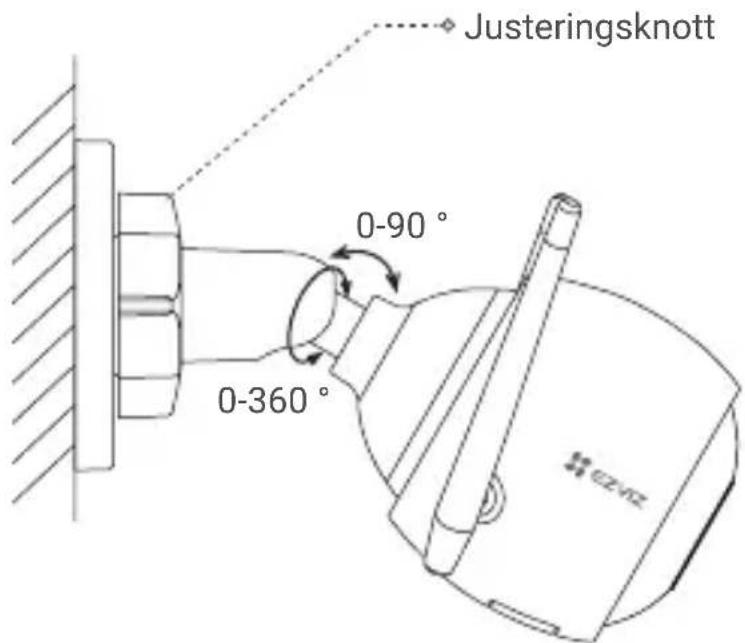

3 Juster overväkningsvinkelen

• Løsne justeringsknotten.
• Juster overvåkningsvinkelen for en best mulig kameravisning.
• Stram justeringsknotten.

Justeringsknott 0-90° 0-360° GZVZ

Sørg for at sporet for mikro-SD-kortet vender nedover.

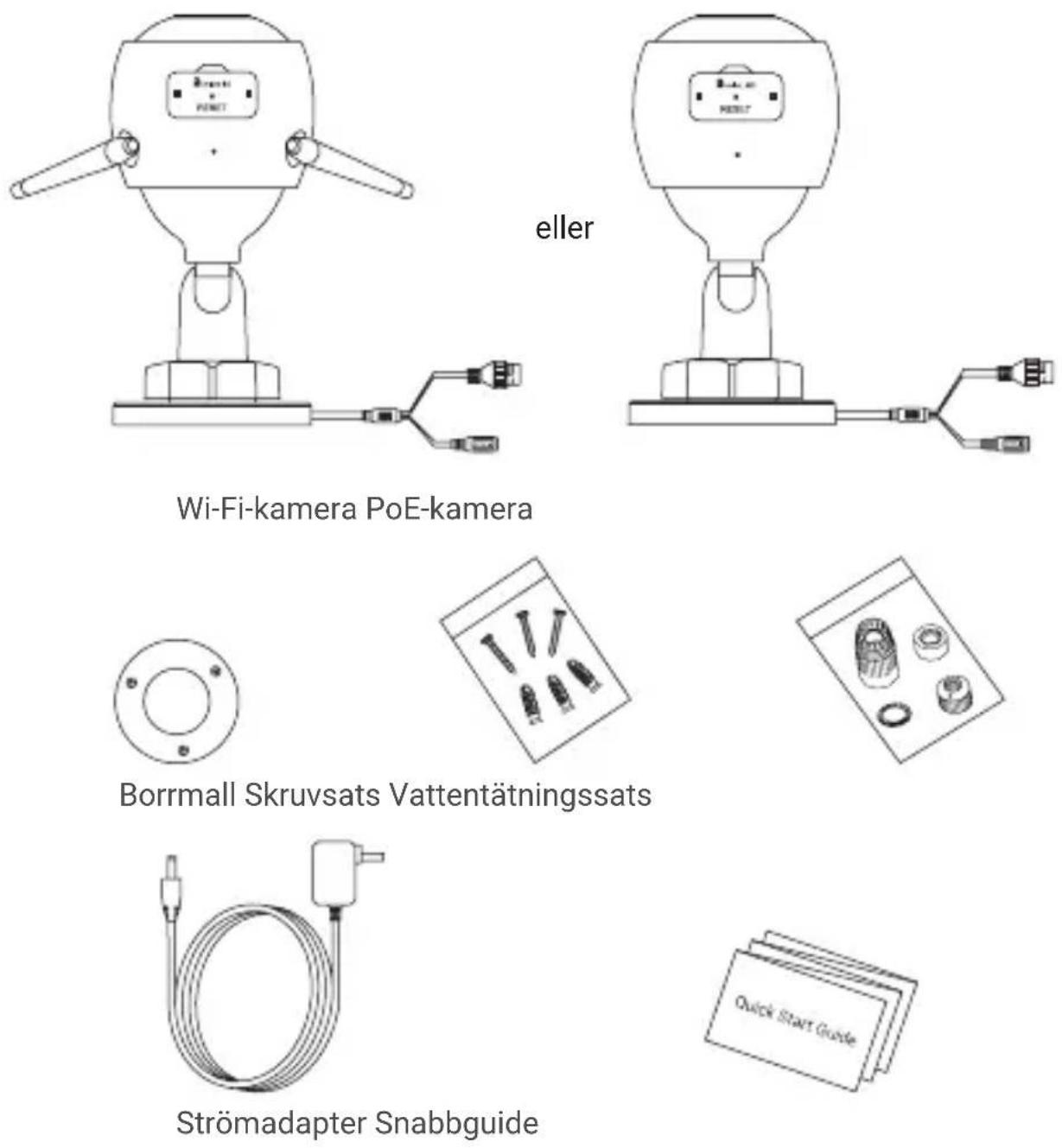

Förpackningen innehåller

• Kamerans utseende beror på vilken modell du har köpt.
- Strömadapter medföljer inte PoE-kameramodellen.

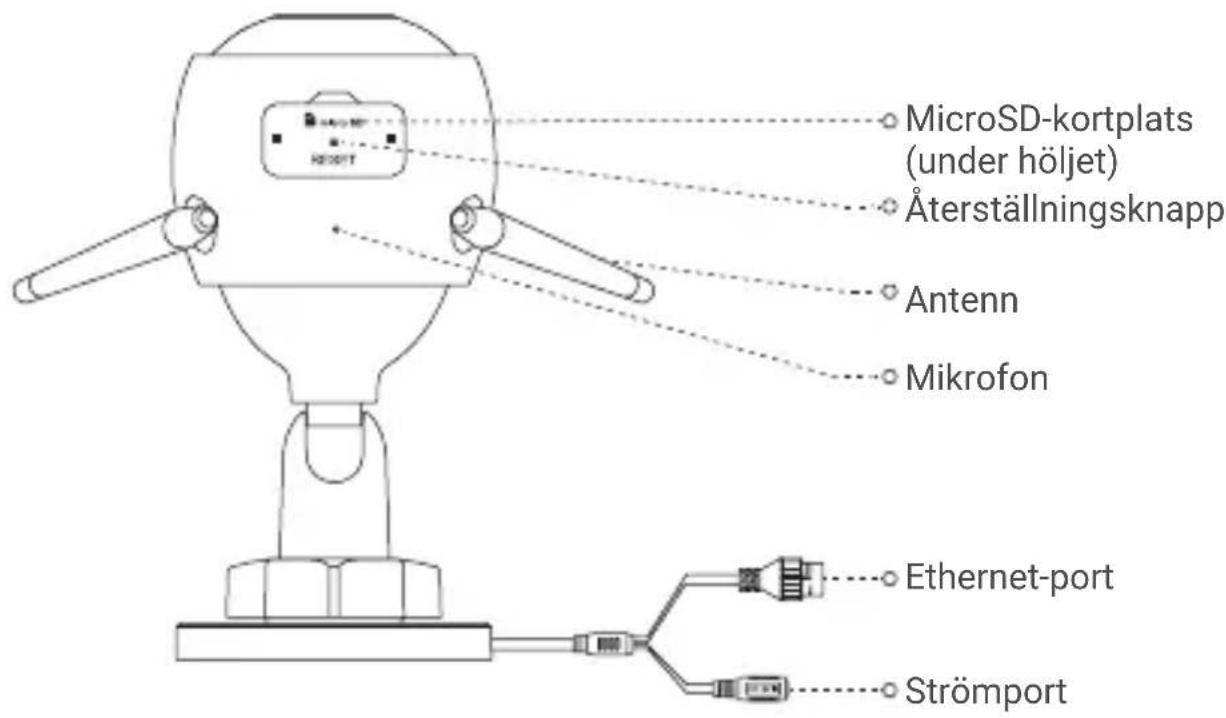

Grundläggande information

Wi-Fi-kamera

MicroSD-kortplats (under höljet) Återställningsknapp Antenn Mikrofon Ethernet-port Strömport

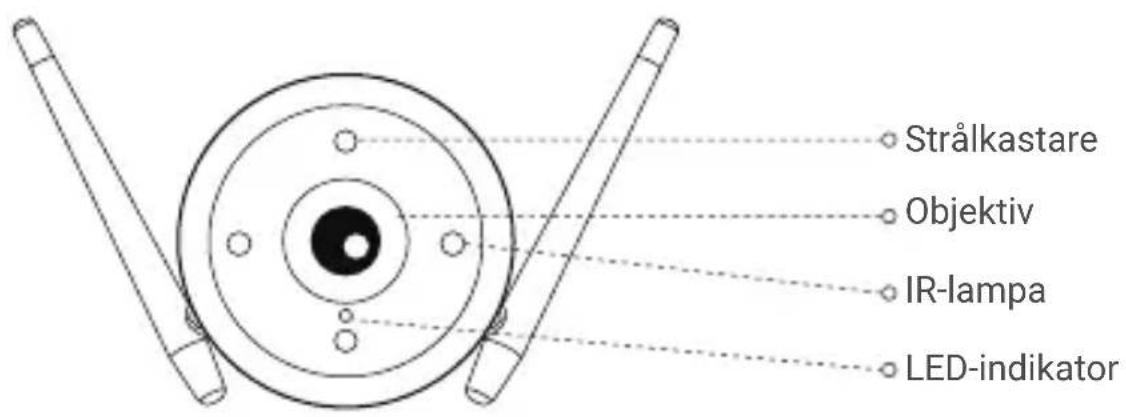

Strålkastare Objektiv IR-lampa LED-indikator

SW

Namn Beskrivning

LED-indikator • Fast rött sken: Kameran startar.

• Blinkar långsamt rött: Wi-Fi-anslutningen misslyckades.
• Blinkar snabbt rött: Undantagsfel i kameran (t.ex. fel på MicroSD-kort).
  • Fast blått sken: Videon visas i EZVIZ-appen.
• Blinkar långsamt blått: Kameran fungerar korrekt.
• Blinkar snabbt blått: Kameran är redo för Wi-Fianslutning.

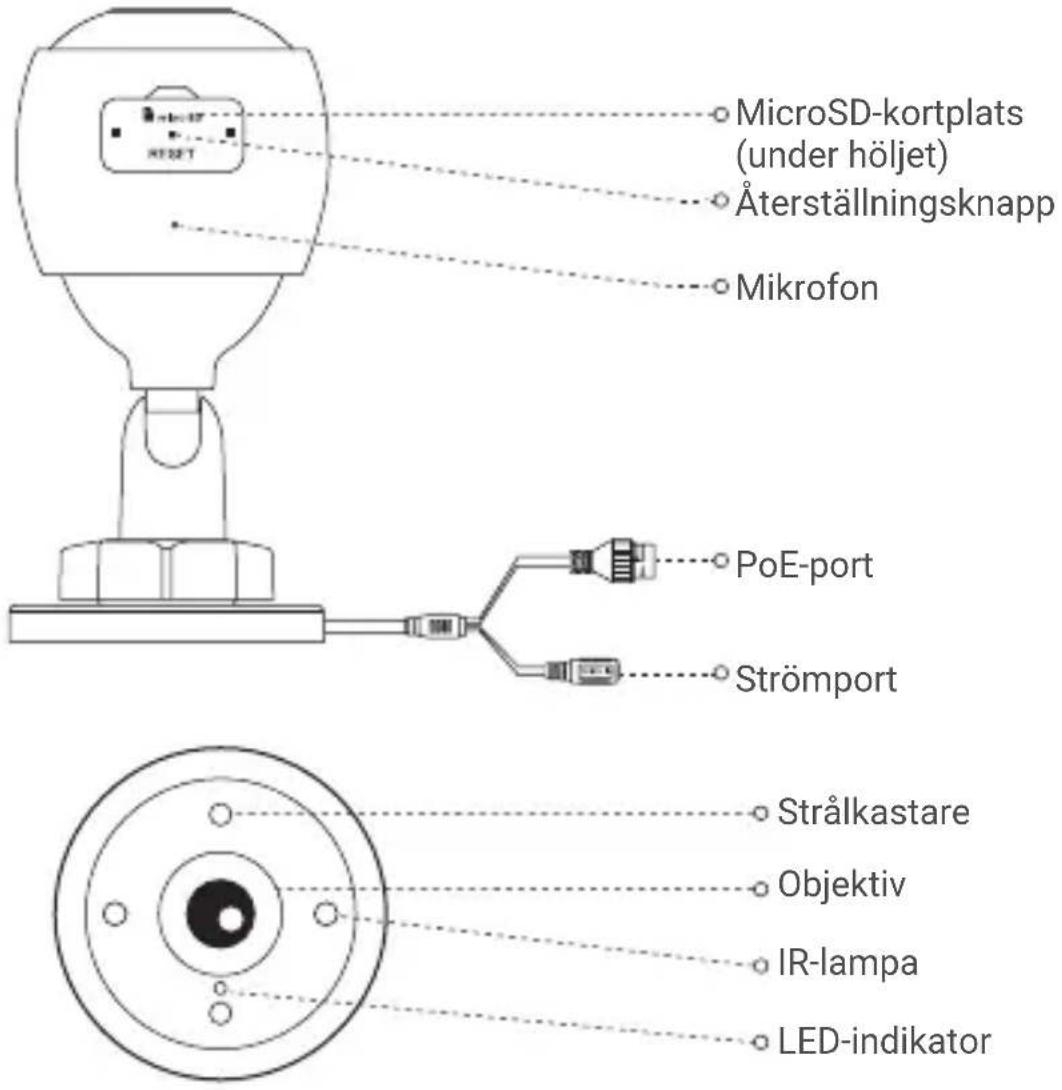

Grundläggande information

PoE-kamera (Power over Ethernet)

MicroSD-kortplats (under höljet) Återställningsknapp Mikrofon PoE-port Strömport Strålkastare Objektiv IR-lampa LED-indikator

Namn Beskrivning

LED-indikator • Fast rött sken: Kameran startar.

• Blinkar långsamt rött: Nätverksanslutningen misslyckades.
• Blinkar snabbt rött: Undantagsfel i kameran (t.ex. fel på MicroSD-kort).
  • Fast blått sken: Videon visas i EZVIZ-appen.
• Blinkar långsamt blått: Kameran fungerar korrekt.

Skaffa EZVIZ-appen

1. Anslut din mobiltelefon till Wi-Fi via ditt 2,4 GHz-nätverk.
2. Sök efter "EZVIZ" i App Store eller på Google Play™.
3. Hämta och installera EZVIZ-appen.
4. Starta appen och registrera ett EZVIZ-användarkonto.

Inställning

Följ stegen för att ställa in kameran:

1. Starta kameran.
2. Logga in på ditt användarkonto i EZVIZ-appen.
3. Anslut kameran till internet.
4. Lägg till din kamera till ditt EZVIZ-konto.

Så här ställer du in din Wi-Fi-kamera

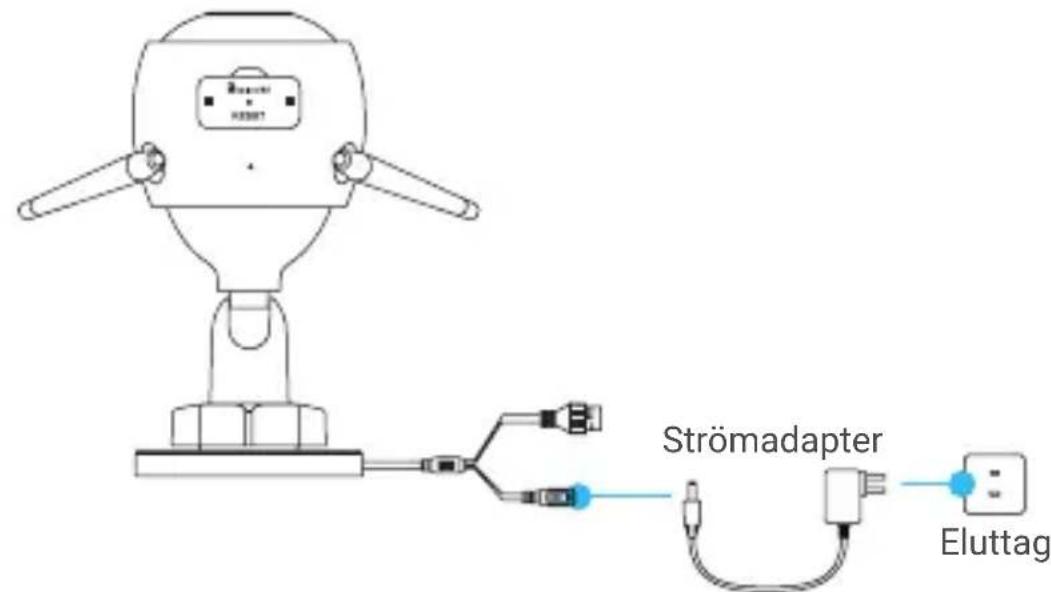

1 Slå på strömmen

Steg:

1. Anslut strömadapterkabeln till kamerans strömuttag.
2. Anslut strömadaptern till ett eluttag.

När lysdioden börjar blinka snabbt blått indikerar det att kameran är påslagen och är redo för nätverkskonfigurering.

2 Anslut till internet

Trådlös anslutning: Anslut kameran till Wi-Fi. Se alternativ 1.
- Kabelanslutning: Anslut kameran till en router. Se alternativ 2.

Alternativ 1: Använd EZVIZ-appen för att konfigurera Wi-Fi.

Steg:

1. Logga in på ditt konto med hjälp av appen EZVIZ.
2. På Startsidan trycker du på "+" i det övre högra hörnet och går till gränssnittet för att skanna QR-kod.

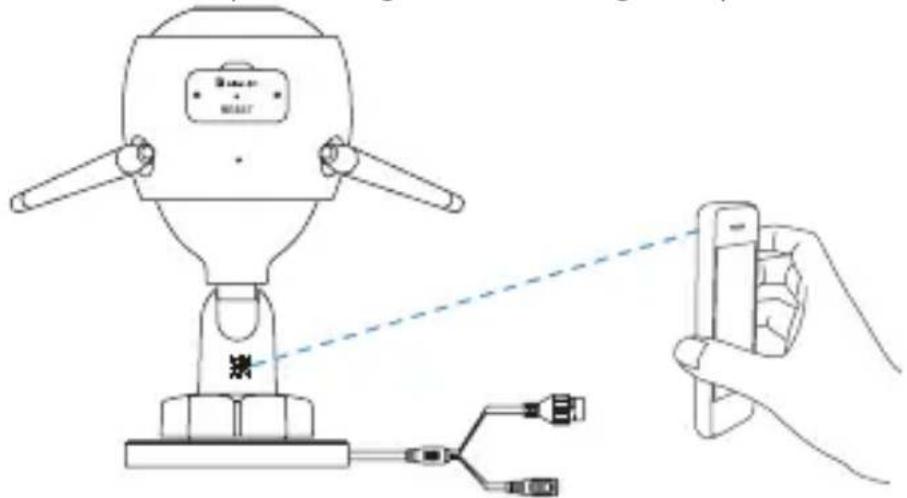

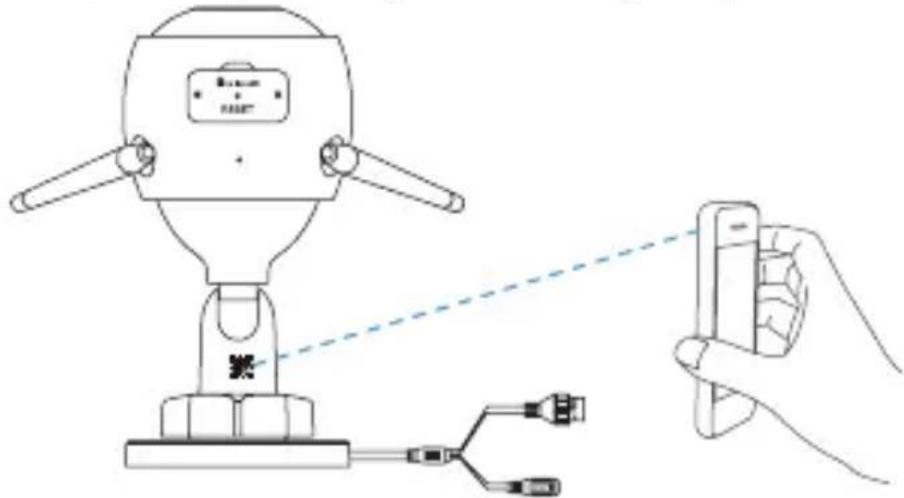

1. Skanna QR-koden på snabbguidens omslag eller på kamerahuset.

1. Följ EZVIZ-appguiden för att slutföra Wi-Fi-konfigurationen.

Välj att ansluta kameran till det Wi-Fi-nätverk som din mobiltelefon har anslutit till.

Håll återställningsknappen intryckt i fem sekunder för att starta om och ställa in alla parametrar på grundinställningarna.

Håll in återställningsknappen i fem sekunder i något av följande fall:

- Om kameran inte lyckas ansluta till ditt Wi-Fi-nätverk.

• Om du vill växla till ett annat Wi-Fi-nätverk.

- Om kameran inte lyckas ansluta till ditt Wi-Fi-nätverk. - Om du vill växla till ett annat Wi-Fi-nätverk.

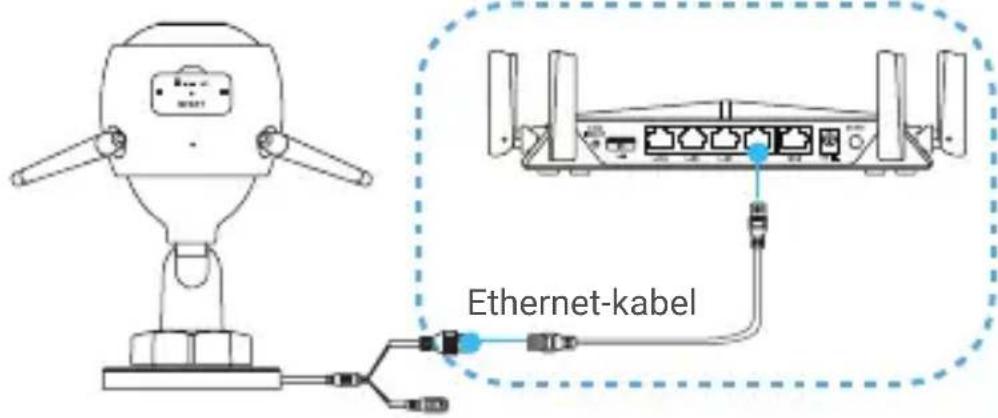

Alternativ 2: Anslut Wi-Fi-kameran till en router.

Steg:

1. Anslut kameran till LAN-porten på din router med Ethernet-kabeln.

Ethernet-kabel

När lysdioden börjar blinka långsamt blått indikerar det att kameran är ansluten till internet.

1. Logga in på ditt konto med hjälp av appen EZVIZ.
2. På Startsidan trycker du på "+" i det övre högra hörnet och går till gränssnittet för att skanna QR-kod.

Home +

SW

1. Skanna QR-koden på snabbguidens omslag eller på kamerahuset.

1. Följ guiden för att lägga till kameran i EZVIZ-appen.

Så här ställer du in din PoE-kamera

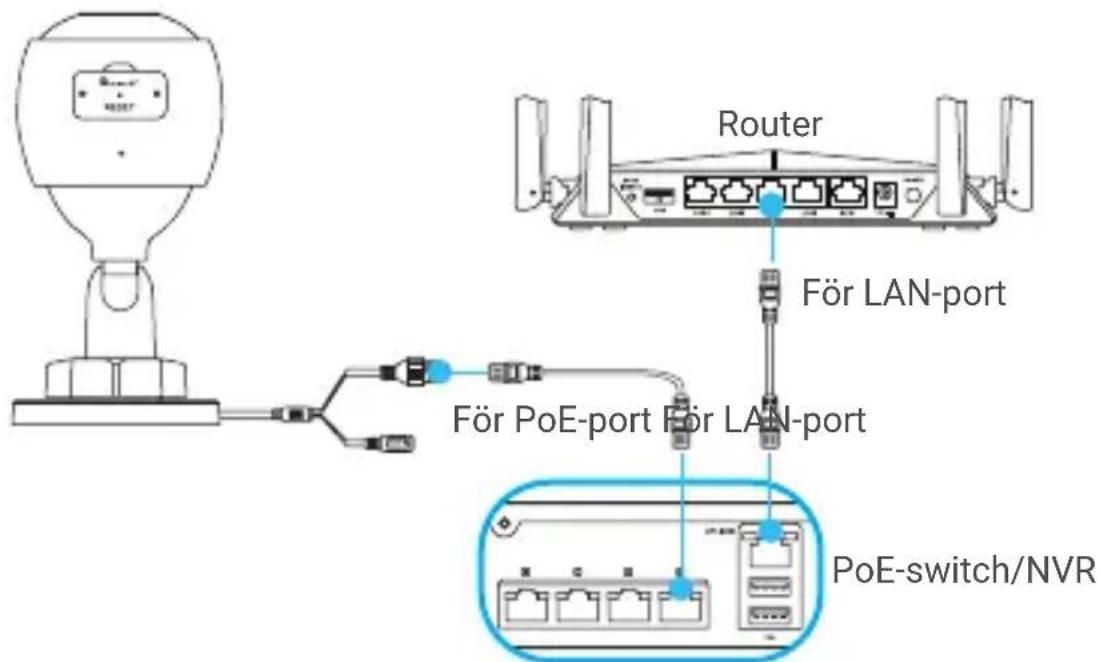

Alternativ 1: Anslut din PoE-kamera till en PoE-switch/NVR.

Steg:

1. Anslut Ethernet-kabeln till kamerans PoE-port.
2. Anslut andra änden av Ethernet-kabeln till PoE-porten på din PoE-switch eller NVR.
3. Anslut LAN-porten på din PoE-switch eller NVR till LAN-porten på en router via Ethernet-kabeln.

Router För LAN-port För PoE-port För LAN-port PoE-switch/NVR

• När lysdioden börjar blinka långsamt blått indikerar det att kameran är ansluten till internet.

• PoE-switchen, NVR:en och Ethernet-kabeln ingår inte i paketet.

• Logga in på ditt konto med hjälp av appen EZVIZ.

• På Startsidan trycker du på "+" i det övre högra hörnet och går till gränssnittet för att skanna QR-kod.

Home +

1. Skanna QR-koden på snabbguidens omslag eller på kamerahuset.

2. Följ guiden för att lägga till kameran i EZVIZ-appen.

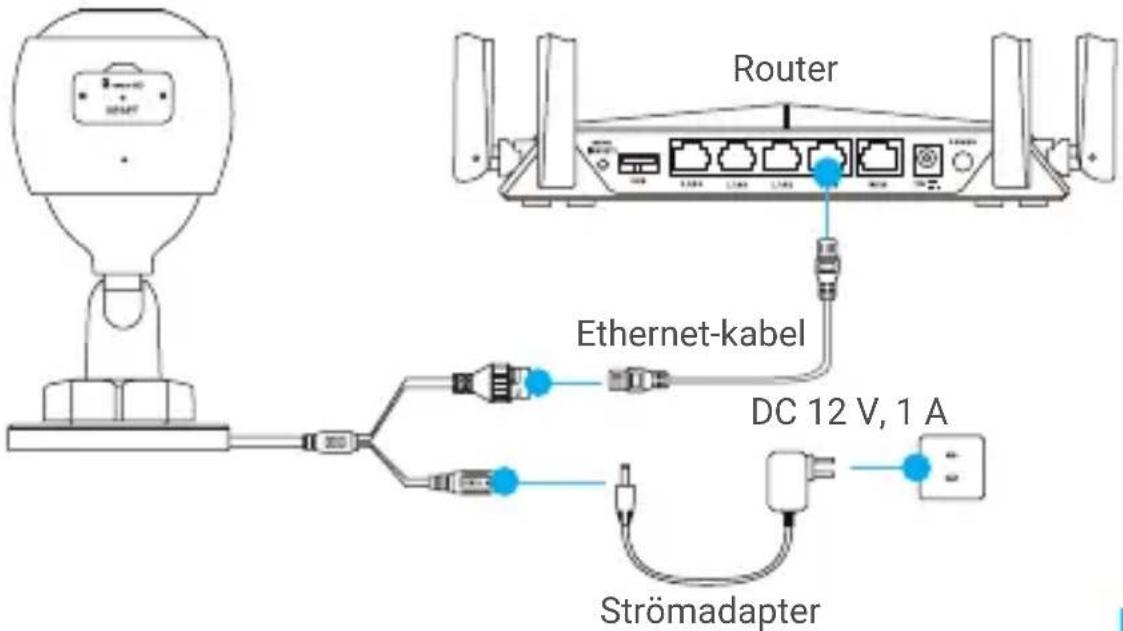

Alternativ 2: Anslut din PoE-kamera till en router.

Steg:

1. Anslut strömadapterkabeln (säljs separat) till kamerans strömuttag.
2. Anslut strömadaptern till ett eluttag.
3. Anslut Ethernet-kabeln till kamerans PoE-port.
4. Anslut andra änden av Ethernet-kabeln till LAN-porten på en router.

Router Ethernet-kabel DC 12 V, 1 A Strömadapter

- När lysdioden börjar blinka långsamt blått indikerar det att kameran är ansluten till internet. - Ethernet-kabeln ingår inte i paketet.

SW

1. Logga in på ditt konto med hjälp av appen EZVIZ.

2. På Startsidan trycker du på "+" i det övre högra hörnet och går till gränssnittet för att skanna QR-kod.

1. Skanna QR-koden på snabbguidens omslag eller på kamerahuset.
2. Följ guiden för att lägga till kameran i EZVIZ-appen.

Installation (valfritt)

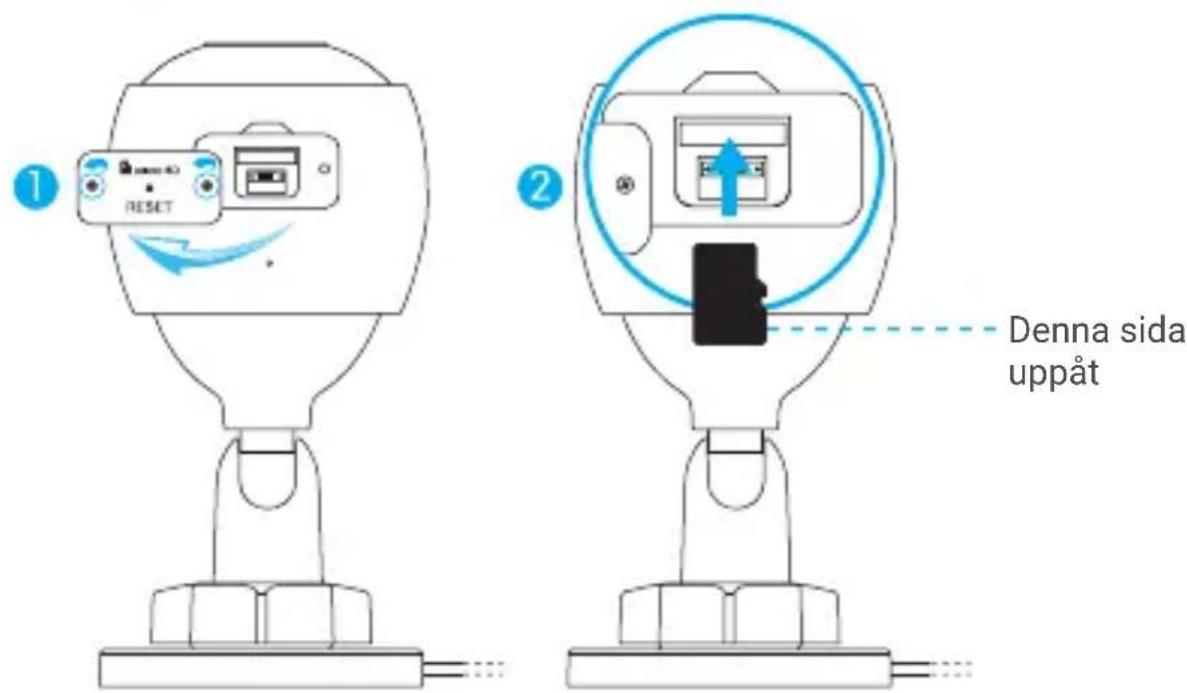

1 Sätt i MicroSD-kortet (valfritt)

1. Ta bort kamerans hölje.
2. Sätt i MicroSD-kortet (säljs separat) i kortplatsen på det sätt som visas i figuren nedan.
3. Sätt tillbaka höljet.

När du har satt i MicroSD-kortet bör du initiera kortet i EZVIZ-appen innan du använder det.

① RESET ② Denna sida uppåt

1. I appen EZVIZ trycker du på Storage Status (Lagringsstatus) i gränssnittet enhetsinställningar för att kontrollera SD-kortets status.

2. Om minneskortets status visas som Uninitialized (Inte initierat) trycker du för att initiera det.

Statusen kommer då att ändras till Normal och det kan lagra videor.

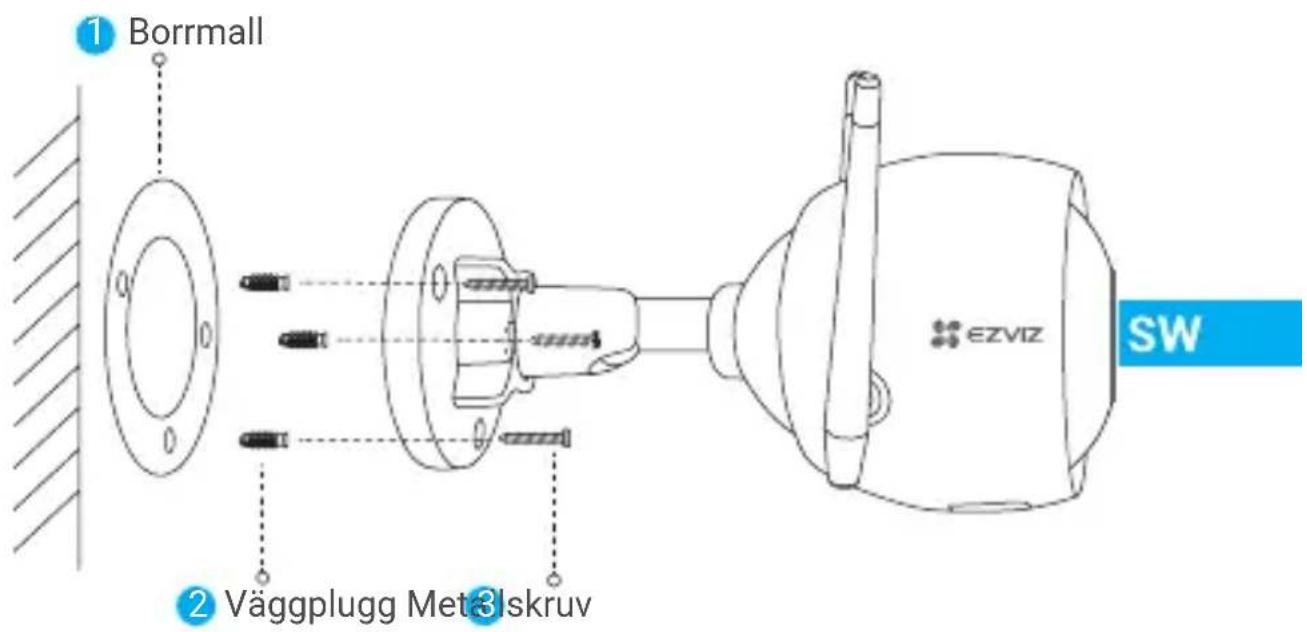

2 Installera kameran

Kameran kan monteras på väggen eller i taket. Här visas väggmontering som exempel.

• Rekommenderad installationshöjd: 3 m.
- Kontrollera att väggen/taket tål tre gånger kamerans vikt.
- Undvik att placera kameran i områden där en massa ljus skiner direkt in i kameralinsen.

• Placera borrmallen på den yta där du har valt att montera kameran.
• (Endast cementvägg/tak) Borra skruvhål enligt mallen och för in tre pluggar.
• Använd tre metallskruvar för att montera kameran i enlighet med mallen.

① Borrmall ② Väggplugg Met3lskruv EZVIZ SW

Vid behov kan du riva sönder borrmallen efter att monteringsplattan installerats.

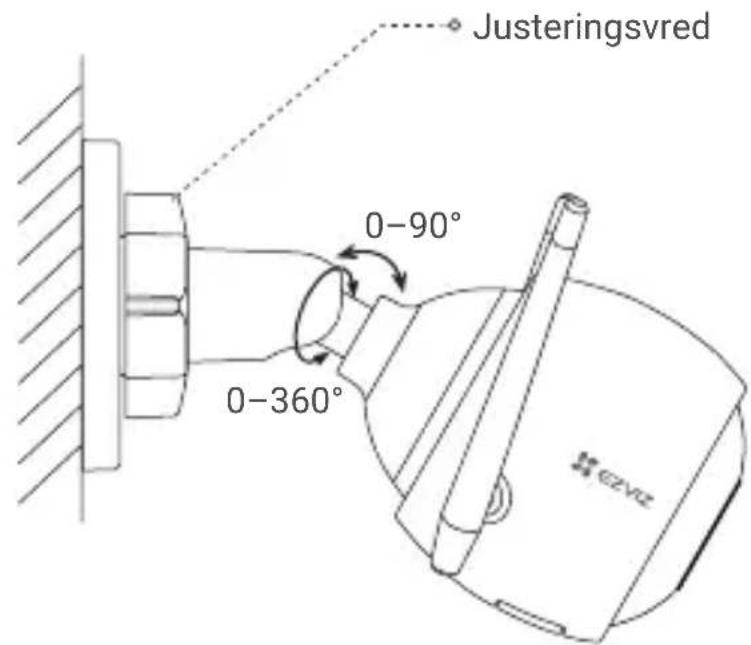

3 Justera övervakningsvinkeln

• Lossa justeringsvredet.
• Justera övervakningsvinkeln för bästa visning för din kamera.
• Dra åt justeringsvredet.

Justeringsvred 0-90° 0-360° GZVIZ

Se till att MicroSD-kortplatsen är vänd nedåt.

Besök www.ezvizlife.com för mer information.

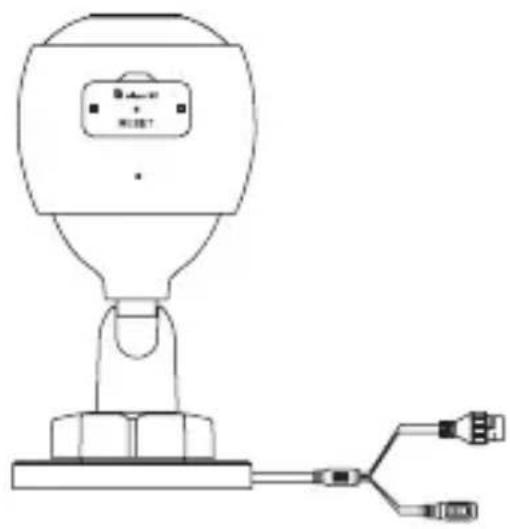

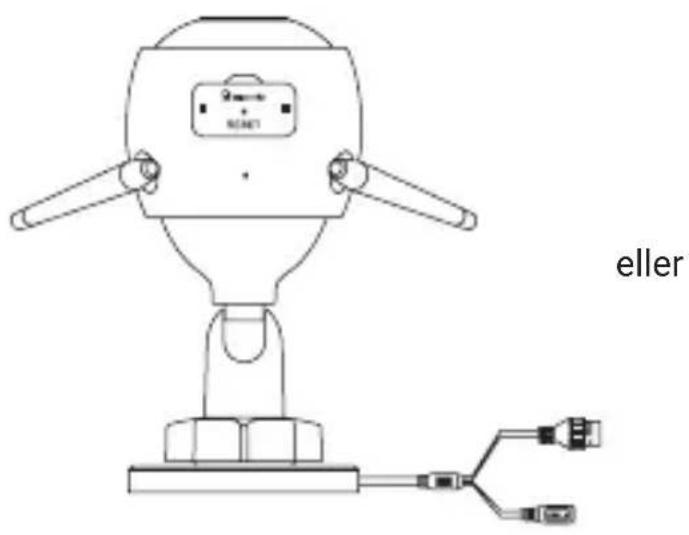

Indholdet i pakken

eller

Wi-fi-kamera PoE-kamera

3 Justér overvägningsvinklen

Tack för att du har köpt produkter från Hangzhou EZVIZ Software Co., Ltd. ("EZVIZ") Denna begränsade garanti ger dig, den ursprunglige köparen av EZVIZ-produkten särskilda juridiska rättigheter. Du kan dessutom ha andra juridiska rättigheter som varierar mellan stater, provinser och jurisdiktioner. Denna garanti gäller endast för den ursprunglige köparen av produkten. "Ursprunglig köpare" innebär den kund som har köpt EZVIZ-produkten från en auktoriserad återförsäljare. Friskrivningarna, undantagen och ansvarsbegränsningarna i denna garanti gäller inte om de är förbjudna i tillämplig lagstiftning. Ingen distributör, återförsäljare, agent eller anställd är auktoriserad att göra några ändringar, utökningar eller tillägg i denna garanti.

Din EZVIZ-produkt har garanti under en period av två (2) år från inköpsdatum för material- och tillverkningsfel, eller sådan längre period som kan vara lagstadgad i det land eller den stat där denna produkt säljs, vid normal användning i enlighet med användarhandboken.

Du kan begära garantiservice genom att kontakta vår Kundservice.

För alla defekta EZVIZ-produkter med garanti, kommer EZVIZ efter eget val att, (i) reparera eller ersätta din produkt utan kostnad, (ii) byta ut din produkt mot en fungerande likvärdig produkt, eller (iii) återbetala det ursprungliga inköpspriset, under förutsättning att du tillhandahåller det ursprungliga kvittot eller en kopia av det, en kort beskrivning av felet och returnerar produkten i sin originalförpackning. Enligt EZVIZ eget omdöme kan reparation eller ersättning ske med en ny eller renoverad produkt eller komponent. Denna garanti omfattar inte fraktkostnader, försäkringar, eller andra tilläggskostnader du har när du returnerar produkten.

Förutom där det är förbjudet i tillämplig lagstiftning är detta din enda och exklusiva gottgörelse enligt denna garanti. Alla produkter som antingen har reparerats eller ersatts enligt denna garanti kommer att omfattas av villkoren i denna garanti under nittio (90) dagar från leveransdatum, eller den återstående ursprungliga garantiperioden, beroende på vilken som är längst.

Garantin gäller inte för följande och upphävs:

• Om garantianspråket sker utanför garantiperioden eller om inköpsbeviset inte tillhandahålles,
• För eventuellt funktionsstörning, defekt eller fel som orsakas av eller är ett resultat av stötar, misskötsel, manipulation, användning på annat sätt än vad som sägs i tillämplig bruksanvisning, felaktig spänningsmatning, olycka, förlust, stöld, brand, översvämning eller andra oförutsägbara fenomen, transportskador, eller skador som uppstår till följd av reparationer utförda av obehörig personal.
• För alla förbrukningsdelar, såsom batterier där funktionsstörningen är en del av produktens normala åldrande,
• Kosmetiska skador, inklusive men inte begränsat till repor, bucklor och avbrutna plastdelar vid portarna,
• All programvara, även om den förpackats och sålts tillsammans med EZVIZ-hårdvara,
  • För alla andra skador som är fria från fel i material eller tillverkning,
  • Vanlig rengöring, normalt kosmetiskt och mekaniskt slitage.

Tveka inte att kontakta din återförsäljare eller vår Kundservice om du har några frågor.
