R 18DA - Dammsugare HiKOKI - Gratis bruksanvisning och manual

Produkttyp	Batteridriven blåsare (dammsugarfunktion)
Modell	R 18DA
Märke	HiKOKI
Spänning	18 V
Tomgångsvarvtal	89 000 min⁻¹
Maximal lufthastighet	122 m/s (med luftblåsdysa)
Maximal luftflöde	0,70 m³/min (utan dysa)
Vikt (med batteri BSL36A18)	1,2 kg
Vikt (med batteri BSL36B18)	1,5 kg
Batterityp	Multi-Volt-batteri (BSL18-serie, 36 V/18 V automatisk omkoppling)
Laddare	UC18YSL3 (skjutladdare)
Laddtid (5,0 Ah)	ca 32 min
Kontinuerlig drifttid (BSL36A18)	ca 19 min
Funktioner	Blåsa, pumpa upp, tömma, rengöra trånga utrymmen
Medföljande tillbehör	Luftblåsdysa, Dysa (A), Dysa (B), Sugtillsats, Krok, mjuk borste, Filter
LED-indikator	Batterinivå, laddningsstatus, varningssignaler (överhettning, störning)
Kontinuerlig drift	Ja (hög/låg effekt via dubbelt avtryckartryck)
Filter	Vid luftintaget; rengöring med mjuk borste eller dammsugare
Säkerhetsfunktioner	Temperaturskydd, kortslutningsskydd, överbelastningsskydd, batteriskyddsfunktion
Ljudtrycksnivå	82 dB(A)
Ljudeffektnivå	93 dB(A)
Vibrationsemissionsvärde	< 0,1 m/s²
Garanti	Lagstadgade och landspecifika villkor; kontakta HiKOKI service

Vanliga frågor - R 18DA HiKOKI

Hur laddar jag batteriet på HiKOKI R 18DA korrekt?

Anslut laddaren UC18YSL3 till eluttaget (röd LED blinkar). Sätt i batteriet. Blå LED indikerar laddning. När grön LED lyser konstant är batteriet fulladdat. Laddtid se tabell (t.ex. 32 min för 5,0 Ah). Ladda endast vid 0°C–40°C.

Vilka batterier är lämpliga för R 18DA?

Använd endast HiKOKI Multi-Volt-batterier i BSL18-serien (t.ex. BSL36A18 eller BSL36B18) eller andra 18 V-batterier med motsvarande kapacitet. Använd aldrig andra batterier eftersom det kan leda till säkerhetsrisker.

Hur byter jag dysan på HiKOKI R 18DA?

För blåsning sätt på luftblåsdysan. För uppblåsning sätt fast dysa (A) (för stora föremål) eller dysa (A) + (B) (för små föremål). För tömning montera sugtillsatsen. Alla delar sätts enkelt på och dras åt.

Vad betyder LED-indikatorerna på enheten?

LED på enheten visar batterinivån: Fast sken = över 75 %, 50–75 %, 25–50 % eller under 25 %. Blinkande = batteriet nästan tomt. Röd blinkning (0,3 s) betyder överhettning eller störning – låt enheten svalna eller kontakta service.

Kan jag använda R 18DA även för dammsugning?

Luftinsugsfunktionen är endast avsedd för tömning av föremål, inte för att suga som en dammsugare. Använd den medföljande sugtillsatsen för detta. Enheten är inte lämplig för vanlig dammsugning.

Hur rengör jag filtret på HiKOKI R 18DA?

Ta bort batteriet. Rengör filtret vid luftintaget med en mjuk borste eller dammsugare. Gnugga inte med våld. Byt ut filtret om det är skadat. Håll luftintaget fritt från damm.

Vad gör jag om blåsaren plötsligt stannar?

Orsaker: Batteriet tomt, överbelastning, överhettning eller främmande föremål i luftintaget. Ladda batteriet, avlägsna överbelastningen, låt enheten svalna eller ta bort främmande föremål. Stäng av och kontakta kundtjänst om problemen kvarstår.

Kan jag använda R 18DA i regn?

Nej, enheten får aldrig utsättas för regn eller fukt. Det finns risk för elchock och brand. Använd den endast i torr miljö.

Hur aktiverar jag kontinuerlig drift?

Dra avtryckaren två gånger snabbt i botten och släpp: kontinuerlig blåsning med hög effekt. För låg effekt dra avtryckaren två gånger snabbt endast delvis. För att stoppa, dra avtryckaren en gång.

Var hittar jag reservdelar och service för R 18DA?

Vänd dig till återförsäljaren eller ett auktoriserat HiKOKI-servicecenter. Använd endast originalreservdelar. Adresserna finns i bruksanvisningen (t.ex. HiKOKI Power Tools Deutschland GmbH).

BRUKSANVISNING R 18DA HiKOKI

Läs alla säkerhetsvarningar, instruktioner, bilder och specifikationer som medföljer detta elektriska verktyg. Om inte alla instruktioner nedan följs kan detta leda till elektrisk stöt, brand och/eller allvarlig skada.

Spara alla varningar och instruktioner för framtida referens.

Uttrycket "elektriskt verktyg" i varningar hänvisar till ditt eldrivna (med sladd) eller batteridrivna (sladdlöst) elektriska verktyg.

1) Säkerhet på arbetsplats

a) Håll arbetsplatsen ren och välbelyst.
Röriga eller mörka arbetsplatser inbjuder till olyckor.
b) Använd inte elektriska verktyg i explosiva omgivningar, som t ex i närvaro av antändliga vätskor, gaser eller damm.
Elektriska verktyg bildar gnistor som kan antända dammet eller ångorna.
c) Håll barn och kringstående på avständ när du arbetar med ett elektriskt verktyg. Distraktioner kan få dig att tappa kontrollen.

2) Elektrisk säkerhet

a) Det elektriska verktygets stickpropp måste matcha uttaget. Modifiera aldrig stickproppen. Använd inte adapterstickproppar till jordade elektriska verktyg.
Omodifi erade stickproppar och matchande uttag minskar risken för elstötar.
b) Undvik kroppskontakt med jordade ytor som tex rör, värmeelement, spisar och kylskåp. Det finns ökad risk för elstötar om din kropp är jordad.
c) Ütsätt inte elektriska verktyg för regn eller väta. Om vatten kommer in i ett elektriskt verktyg ökar risken för elstötar.
d) Misshandla inte sladden. Använd aldrig sladden för att bära, dra eller dra ur sladden till det elektriska verktyget. Håll sladden borta från värme, olja, skarpa kanter eller rörliga delar.
Skadade eller tilltrasslade sladdar ökar risken för elstötar.
e) Använd en förlängningssladd som är lämplig för utomhusbruk när du arbetar med det elektriska verktyget utomhus. Användning av en sladd som är lämplig för utomhusbruk minskar risken för elstötar.
f) Om du inte kan undvika att använde ett elektriskt verktyg på en fuktig plats, använd ett uttag med jordfelsbrytare.
Användning av en jordfelsbrytare minskar risken för elektrisk stöt.

3) Personlig säkerhet

a) Var vaksam, se upp med vad du gör och använd sunt förnuft när du arbetar med ett elektriskt verktyg.
Använd inte elektriska verktyg när du är trött, drog- eller alkoholpåverkad eller har tagit mediciner.
Ett ögonblicks ouppmärksamhet under arbetet kan resultera i allvarliga personskador.

b) Använd personskyddsutrustning. Ha alltid ögonskydd.

Skyddsutrustning som till exempel en ansiktsmask, glidfria säkerhetsskor, hjälm eller hörselskydd för tillämpliga förhållanden minskar personskadorna.

c) Förebygg oavsiktlig start. Se till att omkopplaren står i läge av innan du ansluter det elektriska verktyget till strömkällan och/eller batteriet, tar upp eller bär verktyget.
Att bära det elektriska verktyget med fi ngret på omkopplaren eller kraftansluta det elektriska verktyget då omkopplaren är på inbjuder till olyckor.
d) Avlägsna eventuell justeringsnyckel eller skruvnyckel innan du startar det elektriska verktyget.
En skruvnyckel eller nyckel som lämnats kvar på en roterande del av det elektriska verktyget kan resultera i personskador.
e) Sträck dig inte för långt. Stå alltid stadigt på fötterna och håll balansen.
På så sätt får du bättre kontroll över det elektriska verktyget i oväntade situationer.
f) Klä dig korrekt. Ha inte på dig vida, lösa kläder eller smycken. Håll ditt här och dina kläder borta från rörliga delar.
Vida kläder, smycken eller långt här kan fastna i de rörliga delarna.
g) Omtillbehörföranslutningavdammuppsugnings- och damminsamlingsanordningar ingår, se då till att dessa anordningar ansluts och används på korrekt sätt.
Användning av damminsamling kan minska dammrelaterade faror.
h) Låt inte vanan av regelbunden användning av verktyg tillåta dig att bli för självsäker och ignorera verktygssäkerhetsprinciper.
En oförsiktig åtgärd kan orsaka allvarlig skada inom en bråkdel av en sekund.

4) Användning och skötsel av elektriska verktyg

a) Tvinga inte det elektriska verktyget. Använd korrekt verktyg för det du ska göra.
Korrekt verktyg gör arbetet bättre och säkrare med den hastighet som det är avsett för.

b) Använd inte det elektriska verktyget om omkopplaren inte kan vridas Från eller Till. Elektriska verktyg som inte kan kontrolleras med omkopplaren är farliga och måste repareras.

c) Dra ut sladden ur uttaget och/eller ta ur batteriet om det är avtagbart från det elektriska verktyget innan du gör justeringar, byter tillbehör eller förvarar det elektriska verktyget.

Sådana förebyggande säkerhetsåtgärder minskar risken för att det elektriska verktyget startar oavsiktligt.

d) Förvara elektriska verktyg som inte används utom räckhåll för barn och låt inte personer som är obekanta med verktyget eller dessa instruktioner använda verktyget.

Elektriska verktyg är farliga i händerna på otränade användare.

e) Underhåll elektriska verktyg och accessoarer. Kontrollera med avseende på felaktig inriktning eller om rörliga delar kärvar, om delar har spruckit samt alla andra tillständ som kan påverka verktygets drift. Om verktyget är skadat se till att det repareras innan du använder det. Många olyckor förorsakas av dåligt underhållna verktyg.

f) Håll skärverktygen skarpa och rena. Korrekt underhållna skärverktyg med skarpa skäreggar kärvar inte och är lättare att kontrollera.

g) Använd det elektriska verktyget, tillbehör och hårdmetallskär etc. i enlighet med dessa instruktioner, samtidigt som du tar arbetsförhållanden och det arbete som ska utföras med i beräkningen.

Att använda det elektriska verktyget för andra ändamål än det är avsett för kan resultera i farliga situationer.

Svenska

h) Håll handtag och gripytor torra, rena och fria från olja och fett.

Hala handtag och greppytor tillåter inte säker hantering och kontroll av verktyget i oväntade situationer.

5) Användning och vård av batteriverktyg

a) Ladda endast med laddare som angetts av tillverkaren.

En laddare som passar för en typ av batteri kan orsaka brandfara om den använd med ett annat batteri.

b) Använd verktyg endast med specifi kt avsedda batteri.

Användning av annat batteri kan orsaka risk för skada eller brand.

c) När batteriet inte används förvara det frånskilt från andra metallföremål så som gem, mynt, nycklar, spikar, skruvar eller andra metallföremål som kan orsaka anslutning från en pol till en annan.

d) Vid oriktigt handhavande kan vätska komma ut från batteriet; undvik kontakt. Om kontakt av misstag sker, spola med vatten. Om vätska kommer i ögonen sök medicinsk hjälp.

Vätska som läcker från batteriet kan orsaka irritation eller brännskador.

e) Använd inte ett batteri eller verktyg som har skadats eller modifi erats.

Skadade eller modifi erade batterier kan uppvisa oförutsägbart beteende som leder till brand, explosion eller risk för skada.

f) Utsätt inte batteriet eller verktyget för brand eller överdriven temperatur.

Exponering för brand eller temperatur över 130°C kan orsaka explosion.

g) Följ alla laddningsinstruktioner och ladda inte batteriet eller verktyget utanför det temperaturintervall som anges i instruktionerna.

Felaktig laddning eller laddning vid temperaturer utanför det angivna intervallet kan skada batteriet och öka risken för brand.

6) Service

a) Låt en kvalifi cerad reparatör utföra service på ditt elektriska verktyg och använd bara identiska reservdelar.

Detta garanterar att det elektriska verktyget alltid är säkert och fungerar som det ska.

b) Serva aldrig skadade batterier.

Service av batterier får endast utföras av tillverkaren eller auktoriserade serviceleverantörer.

FÖREBYGGANDE ÅTGÄRD

Håll barn och bräckliga personer på avständ.

När verktygen inte används ska de förvaras utom räckhåll för barn och bräckliga personer.

SÄKERHETSVARNINGAR FÖR BATTERIDRIVEN BLÅSPISTOL

1. Ha inte dina händer eller ansikte nära utblåsöppningen eller luftintaget under användning.

Detta kan leda till skador.

1. Se till att hålla verktyget ordentligt under användning. Om du inte gör det kan det resultera i olyckor eller skador (Bild 2).

2. Använd skyddsglasögon och dammfiltermask under arbetet.

Flygande skräp kan komma i ögonen eller näsan.

1. Vid rengöring av elektriska ledare såsom en elektrisk panel, se till att det finns tillräckligt med utrymme mellan ledaren och elverktyget.

Se också till att montera munstycket vid rengöring.

Underlåtenhet att montera munstycket vid rengöring av ledaren kan orsaka en elektrisk stöt.

1. Blockera inte utblåsöppningen och/eller luftintaget. Se också till att damm inte ansamlas i luftintaget.

Blockering av utblåsöppningen eller luftintaget kommer att öka motorvarvtalet onormalt mycket, vilket kan skada elverktygets fl äkt och resultera i överhettning av motorn.

1. Använd inte produkten på platser där det finns risk att vatten eller sand sugs in i verktyget, såsom vid bassänger, på sandstränder, i sandområden i parker osv.

2. Använd inte på ställen där brännbara ämnen så som lack, färg, bensen, tinner eller bensin fi nns.

3. Använd inte nära föremål som alstrar hög värme såsom spisar; blås inte på tända cigarettempar och undvik att elda eller släcka lågor.

Brand kan uppstå vid användning på sådana plaster.

1. Använd inte för att blåsa bort glasbitar, knivblad, spikar, skruvar, grus osv.

2. Om du märker att enheten genererar onormalt höga temperaturer, fungerar dåligt eller ger ifrån sig onormala ljud ska du omedelbart sluta använda den och stänga av strömbrytaren. Begär en kontroll och reparation av återförsäljaren där du köpte denna enhet eller hos en auktoriserad Hitachi serviceverkstad.

Om du fortsätter att använda maskinen även när den fungerar onormalt kan det leda till skador.

1. Om enheten av misstag tappas eller slås mot andra föremål, gör en noggrann kontroll av enheten för sprickor, brott eller deformeringar m.m.

Skador kan uppstå om enheten har sprickor, brott eller deformeringar.

1. Placera inte lösa föremål såsom skruvar i utblåsöppningen.

Underlåtenhet att göra detta kan skada verktygets inre delar.

1. Verktygets luftintag får endast användas för att tömma uppblåsta föremål på luft.

Det får inte användas i städsyfte som en dammsugare.

1. Om verktyget används för att tömma ett uppblåst föremål på luft, t.ex. en badring, måste du undvika att suga upp eventuellt vatten i föremålet.

Om vatten, sand m.m. oavsiktligt sugs in i motorn kan det orsaka felfunktion.

1. Lämna ALDRIG verktyget påslaget utan uppsikt. Stäng av strömmen.

Lämna inte verktyget förrän det har stannat helt.

1. Se till att det inte befinner sig personer nedanför när du använder verktyget i taket och liknande ställen.

2. Var försiktig när du blåser stora mängder fint damm i en torr miljö eftersom det kan orsaka ackumulering av statisk elektricitet, vilket kan leda till en oväntad elektrisk urladdning.

3. Peka aldrig mot människor eller djur. Maskinen blåser små föremål med hög hastighet vilka kan orsaka skada.

4. Använd aldrig vid instabilt fotfäste så som på en stege eller trappstege.

Det kan orsaka skada.

1. Slå inte på verktyget med andra föremål; undvik kraftiga stötar såsom att tappa verktyget; och låt inte verktyget bli vätt.

Något av dessa kan skada de inbyggda precisionsdelarna och resultera i felfunktion.

1. Före användning, ta bort eventuella föremål i området som kan orsaka personskada eller olycka.

2. Titta inte in i utblåsöppningen under drift.

3. Håll luftintaget borta från kroppen för att undvika att dina arbetskläder sugs in.

4. Om något främmande föremål kommer in i luftintaget och blockerar den utströmmande luften, ska du omedelbart stänga av verktyget, ta bort batteriet och sedan ta ut det främmande föremålet.

5. Använd endast de angivna tillbehören o verktygstillsatserna.

Använd endast de tillbehör och verktygstillsatser som anges i denna bruksanvisning och i våra produktbroschyrer. Användning av andra tillbehör eller verktygstillsatser kan resultera i en olycka eller personskada.

YTTERLIGARE SÄKERHETSVARNINGAR

1. Ladda alltid batteriet vid en temperatur på 0°C–40°C. En temperatur under 0°C resulterar i överladdning vilket är farligt. Batteriet får inte laddas vid en temperatur högre än 40°C.

Den lämpligaste temperaturen för laddning 20°C–25°C.

1. Använd inte laddaren oavbrutet.

När en laddning är klar, låt laddaren vila i cirka 15 minuter innan nästa laddning av batteriet.

1. Se till att inga främmande föremål hamnar i verktyget genom batteriöppningen eller uttagen.

2. Ta aldrig isär vare sig det uppladdningsbara batteriet eller laddningsaggregatet.

3. Se till att det uppladdningsbara batteriet inte kortsluts. Kortslutning av batteriet kan orsaka en stor elektrisk ström och överhettning. Det leder till brännskada eller skada på batteriet.

4. Kasta inte batteriet i öppen eld. Om batteriet blir bränt kan det explodera.

5. Så snart batteriets efterladdningstid blir för kort för verktygets praktiska användning, skall du föra eller skicka batteriet till återförsäljaren. Kasta inte bort det urladdade batteriet med sopor.

6. Se till att inga föremål eller främmande ämnen hamnar i laddningsaggregatets ventilationshål. Isättning av metallföremål eller lättantändliga objekt i ventilationshålen kommer att resultera i elektriska överslag och skador på laddningsaggregatet.

7. Långvarig användning utan uppehåll kan leda till överhettning av verktyget, vilket kan skada motorn och strömbrytaren. Ge därför verktyget lite tid att vila när höljet blir för varmt.

8. Kontrollera att batteriets isättning i verktyget har skett på korrekt sätt. Slarvig istättning kan medföra risk för olycksfall beroende på att batteriet faller ut ur verktyget.

9. Använd inte produkten om verktyget eller batteripolarna (batteriluckan) är deformerade.

Att montera ett sådant batteri kan orsaka kortslutning vilket kan leda till rökutsläpp eller antändning.

1. Håll verktygets anslutningar (batterilucka) fri från spån och damm.

○ Före användning, se till att spån och damm inte har ansamlats i området vid terminalerna.

○ Försök att undvika att spån eller damm på verktyget hamnar på batteriet under drift.

När du avbryter drift eller efter användning, lämna inte verktyget i ett område där det kan utsättas för fallande spån eller damm.

Detta kan orsaka kortslutning som kan leda till rökutveckling eller brand.

1. Använd alltid verktyget och batteriet vid temperaturer mellan -5°C och 40°C.

FÖRSIKTIGHETSÅTGÄRDER FÖR LITIUMJONBATTERI

För att förlänga livstiden är litiumjonbatteriet utrustat med en skyddsfunktion som stoppar utmatning.

Händelse av 1 till 3 som beskrivs nedan, vid användning av denna produkt, även om du trycker på knappen kan det hända att motorn stannar. Detta är inget fel utan ett resultat av skyddsfunktionen.

1. När kvarvarande batterikraft tar slut stannar motorn. I detta fall ladda omedelbart upp det.

2. Om verktyget är överbelastat kan motorn stanna. Om så händer släpp knappen på verktyget och ta åtgärda orsaken till överbelastningen. Du kan använda det igen när det svalnat.

3. Om batteriet överhettas under för hög belastning kan batteriet ta slut.

Om detta händer, sluta använda batteriet och låt det svalna. Du kan använda det igen när det svalnat.

Vidare, var god beakta följande varningar och föreskrifter. WARNING

För att förebygga läckage från batteri, värmeutveckling, rök, explosion och eldsvåda, var god beakta följande försiktighetsåtgärder.

1. Se till att damm och smuts inte samlas på batteriet.

○ Vid arbete se till att damm och smuts inte faller på batteriet.

Se till att eventuellt damm och smuts som faller på det elektriska verktyget vid arbete inte samlas på batteriet.

○ Förvara inte batteri som inte används på en plats där de utsätts för damm och smuts.

○ Innan förvaring av ett batteri avlägsna eventuellt damm och smuts som har fastnat på det och förvara det inte tillsammans med metallföremål (skruvar, spikar etc.).

1. Gör inte hål i batteri med skarpa föremål så som spik, slå med hammare, stampa på eller kasta föremål på eller utsätt batteriet för fysisk påfrestning.

2. Använd inte uppenbarligt skadat batteri eller batteri som är deformerat.

3. Använd inte batteri för andra syften än de som anges.

4. Om batteriladdningen inte lyckas avslutas trots att den angivna laddningstiden passerat, stoppa omedelbart vidare laddning.

5. Utsätt inte batteriet för höga temperaturer eller högt tryck så som i en mikrovågsugn, härtork eller högtrycksbehållare.

6. Håll borta från eld så snart läckage eller illaluktande lukt upptäcks.

7. Använd inte på plats där stark statisk elektricitet skapas.

8. Om batteriet läcker, luktar illa, blir varmt, missfärgat eller missformerat eller på något sätt upplevs som onormalt vid användning, laddning eller förvaring, ta omedelbart bort det från verktyget eller batteriladdaren och sluta använda det.

9. Lägg inte batteriet i vätskor och se till att vätskor inte tränger in i det. Om en konduktiv vätska, exempelvis vatten, skulle komma in i batteriet kan det skadas och antändas eller explodera. Förvara batteriet på en sval, torr plats, borta från brännbara och lättantändliga föremål. Batteriet får inte utsättas för miljöer med frätande gas.

FÖRSIKTIGT

1. Om vätska som läcker från batteriet kommer i ögonen gnid inte ögonen och skölj dem väl med friskt rent vatten från en kran och kontakta omedelbart medicinsk hjälp.

Om inget görs kan vätskan orsaka ögonproblem.

1. Om vätskan kommer i kontakt med din hud eller dina kläder, tvätta omedelbart väl med rent vatten så som från en kran.

Det finns en chans att det kan orsaka hudirritation.

Svenska

1. Om du upptäcker rost, dålig lukt, överhettning, missfärgning, deformering och/eller andra ovanligheter när du använder batteriet för första gången använd det inte utan lämna tillbaka det till din återförsäljare eller handlare.

WARNING

Om ett främmande elektriskt ledande material kommer i kontakt med batteriets anslutningar, kan batteriet kortslutas och förorsaka brand. Vid förvaring av litiumjonbatterier, se till att följa nedanstående anvisningar.

○ Placera inte ledande föremål som spikar och ledningar i stål eller koppar i förvaringsfacket.
För att undvika kortslutning, montera batteriet i verktyget eller sätt på batteriskyddet vid förvaring för att dölja ventilatorn.

ANGÅENDE TRANSPORT AV LITIUMJONBATTERIER

laktta följande försiktighetsåtgärder när litiumjonbatterier transporteras.

WARNING

Meddela transportföretaget att ett paket innehåller ett litiumjonbatteri, informera företaget om dess uteffekt och följ transportföretagets instruktioner när transporten arrangeras.

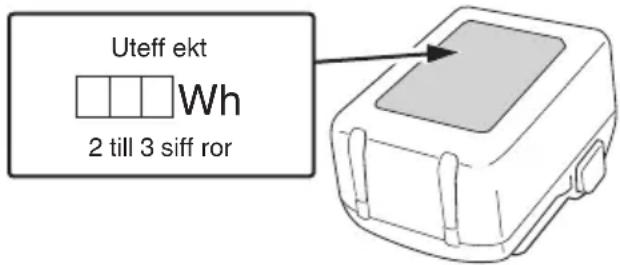

○ Litiumjonbatterier som överskrider en uteff ekt på 100 Wh klassifi ceras som farligt gods och kommer att kräva en särskild behandlingsprocedur.
○ För transport utomlands måste du uppfylla internationell lagstiftning samt destinationslandets regler och förordningar.

Uteff ekt Wh 2 till 3 siff ror

FÖRSIKTIGHETSÅTGÄRDER FÖR ANSLUTNING AV USB-ENHET (UC18YSL3)

När ett oväntat problem uppstår kan data i den USB-enhet som är ansluten till denna produkt skadas eller förloras. Se alltid till att säkerhetskopiera all data som finns på USB-enheten före användning med denna produkt.

Var uppmärksam på att vårt företag inte accepterar något som helst ansvar för data som lagrats i en USB-enhet som skadas eller förloras, och inte heller för eventuella skador som kan uppstå på en ansluten enhet.

WARNING

○ Före användning, kontrollera den anslutande USB-kabeln för eventuella defekter eller skador.

Användning av en defekt eller skadad USB-kabel kan leda till rökutveckling eller brand.

○ När produkten inte används, täck över USB-porten med gummiskyddet.

Ansamling av damm etc. i USB-porten kan orsaka rökutveckling eller brand.

ANMÄRKNING

○ Någon enstaka paus kan förekomma under USB-uppladdningen.
○ När en USB-enhet inte laddas, ta bort USB-enheten ur laddaren.

Underlåtenhet att göra detta kan inte bara reducera USB-enhetens batterilivslängd, men kan även leda till oväntade olyckor.

○ Vissa USB-enheter kanske inte kan laddas, beroende på typen av enhet.

1	Utblåsöppning
2	Luftblåsmunstycke
3	LED-lampa
4	Avtryckare
5	Batteri (säljs separat)
6	Hake
7	Handtag
8	Motor
9	Munstycke (A)
10	Munstycke (B)
11	Luftintag
12	Luftinsugstillsats
13	Spärr
14	Laddningens indikatorlampa
15	Spår
16	Skruv
17	Luftplugg
18	Omkopplare för återstående batterinivåindikator
19	Indikatorlampa för batterinivå
20	Filter (luftintag)
21	Mjuk borste

SYMBOLER

WARNING

Nedan visas de symboler som används för maskinen. Se till att du förstår vad de betyder innan verktyget används.

	RA18DA: Batteridriven Blåspistol
	Användaren måste läsa bruksanvisningen för att minska risken för personskador.Gäller endast EU-länderElektriska verktyg får inte kastas ihushållssoporna!Enligt direktivet 2012/19/EU som avser äldre elektrisk och elektronisk utrustning och dess tillämpning enligt nationell lagstiftning ska uttjänta elektriska verktyg sorteras separat och lämnas till miljövänlig återvinning.
	Likström
V Märkspänning
	Hastighet utan belastning
	Koppla loss batteriet
	Slå PÅ
	Slå AV
	Kontinuerlig drift
	Varning

Batteri

	Lyser;Batteriets återstående energi är 75%.
	Lyser;Batteriets återstående energi är 50%-75%.
	Lyser;Batteriets återstående energi är 25%-50%.
	Lyser;Batteriets återstående energi är mindre än 25%.
	Blinkar ;Batteriet är nästan helt urladdat. Ladda batteriet så snart som möjligt.
	Blinkar ;Drift stoppad på grund av hög temperatur.Avlägsna batteriet från verktyget och låt det svalna helt.
	Blinkar ;Utmatningen avbruten på grund av fel eller funktionsfel. Det kan vara fel på batteriet så kontakta din återförsäljare.

STANDARDTILLBEHÖR

Förutom huvudenheten (1 enhet) innehåller paketet tillbehören listade på sidan 219.

Standardtillbehören kan ändras utan föregående meddelande.

ANVÄNDNINGSOMRÅDEN

• Blåsa bort damm, spån osv. från olika material och verktyg
  O Renblåsning av trånga utrymmen och springor
  ○ Uppblåsning/tömning av luft i badringar, luftmadrasser och liknande uppblåsbara föremål

TEKNISKA DATA

1. Motordrivet redskap

Modell RA18DA
Spänning 18 V
Tomgångsvarvtal 89000 min		-1
Lufthastighet	Maximalt*1	122 m/s
	Medel*1	100 m/s
Maximal luftvolym*2		0,70 m3/min
Kontinuerlig användartid (när BSL36A18 används)*3		Cirka 19 minuter
Batteri tillgängligt för detta verktyg		Multivolt-batteri, BSL18-serien
Vikt*4		1,2 kg (BSL36A18)1,5 kg (BSL36B18)

*1 Med luftblåsmunstycket
*2 Utan luftblåsmunstycket
*3 Endast för vägledning.

Resultaten kommer att variera beroende på situationer som driftsmiljö och batteritillständ.

*4 Enligt EPTA-procedur 01/2014

Vikten inkluderar batteri, luftblåsmunstycke och krok.

ANMÄRKNING

Beroende på HiKOKIs kontinuerliga forsknings- och utvecklingsarbete, förbehåller HiKOKI rätten till ändringar av tekniska data utan föregående meddelande.

1. Batteri (säljs separat)

Modell BSL36A18 BSL36B18
Spänning 36 V / 18 V (Automatisk växling*)
Batterikapacitet	2,5 Ah / 5,0 Ah 4	,0 Ah / 8,0 Ah
	(Automatisk växling*)
Tillgängliga sladdlösa produkter**	Multivoltserie, 18 V-produkt
Tillgänglig laddare	Glidladdare för litiumjonbatterier

* Verktyget växlar över automatiskt.
** Se vår allmänna katalog för detaljer.

BATTERILADDNING

Ladda upp batteriet enligt de följande anvisningarna innan du använder ditt elektriska verktyg.

1. Anslut laddarens nätkabel till ett nätuttag.

Laddningsindikatorlampan kommer att blinka rött (med intervaller på 1 sekund) efter att nätkabeln ansluts till laddaren.

2. Sätt i batteriet i laddaren.

Sätt i batteriet ordentligt i laddaren såsom visas i Bild 4 (på sidan 3).

3. Laddning

När ett batteri sätts i laddaren kommer laddningsindikatorlampan att blinka blått.

När batteriet blir fulladdat kommer laddningsindikatorlampan att lysa grönt. (Se Tabell 1)

(1) Laddningsindikatorlampan lyser/blinkar

Laddningsindikatorlampans indikeringar visas i Tabell 1, alltefter tillståndet på laddaren eller det uppladdningsbara batteriet.

Tabell 1

Laddarens status	Indikatorlampans status	Indikeringens betydelse
Föreladdning	PÅ/AV i 0,5 sek intervaller (RÖD) [REDACTED]	Ansluten till strömkälla *1
Under laddning	Lyser i 0,5 sek. i intervall på 1 sekund. (BLÅ) [REDACTED]	Laddas mindre än 50%
	Lyser i 1 sek. i intervall på 0,5 sekund. (BLÅ) [REDACTED]	Laddas mindre än 80%
	Lyser ihållande (BLÅ) [REDACTED]	Mer än 80 % laddning
Laddning avslutad	Lyser ihållande (GRÖN) [REDACTED](Kontinuerlig ljudsignal: ungefär 6 sekunder)
Överhettad standbyläge	PÅ/AV i 0,3 sek intervaller (RÖD) [REDACTED]	Batteriet överhettat. Kan inte ladda. *2
Går inte att ladda	PÅ/AV i 0,1 sek intervaller (LILA) [REDACTED] (Intermittent ljudsignal: ungefär 2 sekunder)	Fel i batteriet eller laddaren *3

*1 Kontrollera att batteriet har satts i ordentligt om den röda lampan fortsätter att blinka även efter att laddaren har anslutits.
*2 Aven om laddningen börjar när batteriet har svalnat om delarna lämnas som de är, rekommenderas du att ta loss batteriet och låta det svalna på en skuggig, välventilerad plats innan det laddas.
*3
○ Sätt i batteriet helt.
○ Kontrollera att främmande föremål inte har fastnat på batterifästet eller kontakterna.

○ Laddningen tar längre tid vid låga omgivningstemperaturer. Ladda batteriet på en varm plats (t.ex. inomhus).
○ Blockera inte ventilationsöppningen. I annat fall kommer enheten att överhettas invändigt, vilket reducerar laddarens prestanda.
○ Kontakta en auktoriserad HiKOKI-serviceverkstad för reparation om kylfl äkten inte fungerar.
(2) Angående temperaturer och laddningstid för det uppladdningsbara batteriet

Temperaturer och laddningstider blir som visas i Tabell 2.

Tabell 2

Modell UC18YSL3
Batterityp Litiumjon
Laddningsspänning		14,4–18 V
Temperaturer vid vilka batterierna kan laddas		0°C–50°C
Laddningstid för batterikapacitet, ca. (vid 20°C)	1,5 Ah	15 min
	2,0 Ah	20 min
	2,5 Ah	25 min
	3,0 Ah	20 min(BSL1430C, BSL1830C: 30 min)
	4,0 Ah	26 min(BSL1840M: 40 min)
	5,0 Ah	32 min
	6,0 Ah	38 min
	8,0 Ah	52 min
Multivoltbatteri	1,5 Ah(× 2 enheter)	20 min
	2,5 Ah(× 2 enheter)	32 min
	4,0 Ah(× 2 enheter)	52 min
Antal battericeller		4–10
USB-laddningsspänning		5 V
USB-laddningsström		2 A
Vikt		0,6 kg

ANMÄRKNING

Laddningstiden kan variera enligt omgivningstemperaturen och nätspänningen.

4. Dra ut laddarens nätkabel ur nätuttaget.

5. Fatta ett stadigt tag i laddaren och dra ut batteriet ur laddaren.

ANMÄRKNING

Kom ihåg att dra ut batteriet ur laddaren efter användning och att spara det.

Angående elektrisk urladdning i händelse av nya batterier, etc.

Eftersom den inre kemiska substansen i nya batterier och batterier som inte har använts under en längre tid inte är aktiverad, kan den elektriska urladdningen vara låg när de används den första och andra gången. Detta är ett tillfälligt fenomen, och den normala tiden som krävs för att ladda kommer att återställas genom att ladda batterierna 2–3 gånger.

Hur man får batterierna att räcka längre.

(1) Ladda batterierna innan de har blivit helt urladdade. När du känner att verktygets eff ekt minskar, sluta använda verktyget och ladda dess batteri. Om du fortsätter att använda verktyget och laddar ur den elektriska strömmen, kan batteriet skadas och dess livslängd förkortas.

(2) Undvik att ladda vid höga temperaturer. Ett uppladdningsbart batteri är varmt direkt efter användning. Om ett sådant batteri laddas omedelbart efter användning försämras dess inre kemiska substans, och batteriets livslängd förkortas. Låt batteriet vara och ladda det efter att det har svalnat ett tag.

FÖRSIKTIGT

○ Om batteriet laddas när det är varmt efter att ha stätt en längre tid i direkt solljus eller på grund av att batteriet nyligen använts, kommer laddarens laddningsindikatorlampa att lysa i 0,3 sekunder och sedan vara släckt i 0,3 sekunder (avstängd i 0,3 sekunder). Om detta inträff ar, låt batteriet svalna innan du börjar ladda.

○ När laddningsindikatorlampan flimrar (med 0,2-sekunders intervaller), kontrollera och avlägsna alla främmande föremål från laddarens batterikontakt. Om det inte fi nns några främmande föremål är det troligt att det är fel på batteriet eller laddaren. Ta den till en auktoriserad serviceverkstad.

MONTERING OCH ANVÄNDNING

Handling Figur Sida
Renblåsning eller uppblåsning 1-a 2
Tömning av luft 1-b 2
Sätta i och ta bort batteriet (säljs separat)	3	2
Laddning 4 3
Montering och borttagning av kroken	5	3
Montering av luftblåsmunstycket och användningsexempel*1	6	3
Montering av munstycken (A) och (B) samt användningsexempel (uppblåsning)*2	7	3
Uppblåsningsteknik*3	8	4
Montering av munstycken (A) och (B) samt användningsexempel (tömning av luft)*4	9	4
Förvaring av luftblåsmunstycket*5	10	4
Användning av knapparna	11	4
Kontinuerlig drift*6	12	4

Indikator för återstående batteri	13	5
Att ladda en USB-enhet från ett eluttag	15-a	5
Att ladda en USB-enhet och ett batteri från ett eluttag	15-b	5
Hur man laddar USB-enheten	16	5
När laddning av en USB-enhet har slutförts	17	5
Val av tillbehör	—	220

*1

WARNING

○ Var försiktig när du blåser in luft i trånga utrymmen eller i motvind, eftersom lösa föremål kan slungas upp av luftströmmen och träff a dig.
○ Aktivera inte omkopplaren om luftintaget är nära marken eller nära lösa föremål som lätt kan sugas in i verktyget.

Damm och skräp kan täppa till luftintaget och orsaka felfunktion.

Kontrollera följande innan du slår på omkopplaren.

○ Det får inte finnas personer i luftflödesriktningen.
Det får inte finnas några lösa föremål i området som kan skapa problem om luftströmmen blåser iväg dem.

ANMÄRKNING

Detta verktyg blåser ut varm luft som följd av sin konstruktion, men detta är inte ett fel.

*2

ANMÄRKNING

○ Detta verktyg blåser ut varm luft som följd av sin konstruktion, men detta är inte ett fel.
○ För att undvika överdriven uppblåsning måste du hela tiden kontrollera föremålet när du blåser upp det.

I annat fall fi nns det risk att det spricker eller skadas.

○ Beroende på det föremål som ska blåsas upp kan det hända att det inte kan fyllas helt med luft.

Om uppblåsningstrycket är för svagt, rekommenderas du att använda en handluftpump för att öka lufttrycket ytterligare.

- Slå inte munstyckets (B) spets hårt mot golv eller andra ytor.

Det kan resultera i att spetsen deformeras.

[Munstycke (A)]

För större föremål såsom luftmadrasser, ska du sätta munstycket (A) i luftpluggen. (Bild 7-a)

[Munstycke (A) + Munstycke (B)]

För mindre föremål, som exempelvis badbollar eller badringar, sätter du in munstycket (B) i luftpluggen först och för sedan in munstycket (A). (Bild 7-b)

*3
○ Dra isär luftpluggens sida och föremålets baksida för att skapa ett utrymme för luften inuti föremålet.
○ För in munstycket (B) i luftpluggen och för därefter in munstycket (Å).

*4

ANMÄRKNING

Utblåsöppningen finns på användarens sida, så håll verktyget på ett sätt så att luftströmmen inte blåser direkt mot ditt ansikte eller din kropp.

*5

ANMÄRKNING

Håll verktyget i handtaget när du bär det. Lyft inte verktyget genom att endast hålla i luftblåsmunstycket på sin förvaringsplats.

Munstycket kan lossna och resultera i att verktyget faller ned eller går sönder.

Svenska

*6

Produkten är utrustad med en funktion för konstant blåsning som är praktisk vid uppblåsning eller tömning av föremål på luft samt för renblåsning av större ytor.

Dra omkopplaren helt in två gånger i snabb följd och släpp den sedan för att aktivera läget för kontinuerlig blåsning med stark luftström.

Dra omkopplaren delvis in två gånger i snabb följd och släpp den sedan för att aktivera läget för kontinuerlig blåsning med svag luftström.

Dra i omkopplaren en gång till för att stänga av verktyget.

ANMÄRKNING

Om du drar i omkopplaren upprepade gånger kan verktygets reaktion fördröjas, men detta är inte ett fel.

LED-LAMPANS VARNINGSSIGNALER

Denna produkt har funktioner som utformats för att skydda själva verktyget liksom batteriet. Om någon av säkerhetsfunktionerna aktiveras under användning, blinkar LED-lampan enligt beskrivningen i Tabell 3. Ta omedelbart bort fi ngret från omkopplaren och följ de anvisningar som fi nns beskrivna under avhjälpande åtgård när någon av säkerhetsfunktionerna aktiveras.

Tabell 3

Säkerhetsfunktion	LED-lampdisplay	Avhjälpande åtgård
Temperaturskydd	På 0,3 sekund/av 0,3 sekund■ ■ ■ ■	Låt verktyget och batteriet svalna ordentligt. Avlägsna även damm och skräp från luftintaget.(Se "Kontroll av luftintaget")

UNDERHÅLL OCH INSPEKTION

WARNING

Var noga med att stänga av strömbrytaren och ta bort batteriet före underhåll och inspektion.

1. Kontroll av skruvförband

Kontrollera regelbundet skruvarna. Skulle någon skruv ha lossnat, dra åt den ordentligt. Slarv av skruvarnas åtdragning kan resultera i olyckor.

2. Underhåll av motorn

Motorenheten är elverktygets viktigaste del. Se till att den inte skadas eller utsätts för olja och väta.

3. Inspektion av terminaler (verktyg och batteri)

Kontrollera att spån och damm inte har ansamlats på terminalerna.

Kontrollera ibland före, under och efter operationen.

FÖRSIKTIGT

Ta bort eventuella spån eller damm som kan ha ansamlats på terminalerna.

Underlåtenhet att göra detta kan leda funktionsstörning.

4. Rengöring av höljet

När elverktyget blir smutsigt, torka av det med en torr mjuk trasa eller en trasa fuktad i tvålvatten. Använd aldrig klorlösningar, bensin eller thinner då de smälter plast.

5. Kontroll av luftintaget (Bild 14)

Om luftintaget är igensatt med damm eller skräp kan luftvolymen minska eller luften som blåser ut kan vara varmare än normalt.

Kontrollera både före och efter användningen att luftintaget inte är igensatt med damm eller skräp och kontrollera även att filtret inte är sönderslitet eller sitter löst vid kanterna.

Om det är igensatt använder du en mjuk borste eller en dammsugare för att avlägsna skräpet så att det inte riskerar komma in i verktyget.

ANMÄRKNING

○ Tryck inte och gnugga inte hårt på filtret.

I annat fall kan filtret skadas och orsaka felfunktion i verktyget.

- Blås luft i en riktning där det inte finns människor, djur eller föremål efter rengöringen.

Eventuellt damm som finns kvar inuti verktyget blåses då ut via utblåsöppningen.

○ Om situationen inte förbättras efter rengöring av luftintaget, eller om filtret är skadat, ombeds du kontakta återförsäljaren där produkten köptes för inspektion och reparation.

6. Förvaring

Förvara elverktyget och batteriet på ett ställe där temperaturen inte överstiger 40°C och där inte barn kommer åt den.

ANMÄRKNING

Förvaring av litiumjonbatterier.

Se till att litiumjonbatterier är fulladdade innan de förvaras.

En längre tids förvaring (3 månader eller mer) av batterier med en låg laddningsnivå kan leda till försämrad prestanda, väsentligt minskad användningstid för batterierna eller att batterierna inte kan hålla laddningen.

Men väsentligt minskad användningstid för batterier kan återställas genom upprepad laddning och användning av batterierna två till fem gånger.

Om batteriernas användningstid förblir extremt kort även efter upprepad laddning och användning, anse att batterierna är slut och köp nya batterier.

FÖRSIKTIGT

Vid användning och underhåll av elverktyg måste de säkerhetsbestämmelser och standarder som gäller i respektive land iakttas.

Viktigt meddelande för batterier till HiKOKI batteridrivna elektriska verktyg

Använd alltid anvisade originalbatterier. Vi kan inte garantera säkerheten och prestanda för våra batteridrivna elektriska verktyg som används med andra batterier än de vi anvisat eller när batterier har tagits isär och modifi erats (så som isärtagning och utbyte av celler eller andra inre delar).

till

GARANTI

Vi garanterar HiKOKI elektriska verktyg i enlighet med lagstadgade/landsspecifika bestämmelser. Denna garanti täcker inte defekter eller skada på grund av felaktig användning, missbruk eller normal förslitning. Vid reklamation, var god att skicka det elektriska verktyget, ej isärtaget, med GARANTIBEVIS som hittas i slutet på denna instruktion, till en av HiKOKI auktoriserad serviceverkstad.

Information angående buller och vibrationer

Uppmätta värden har bestämts enligt EN62841 och fastställts i enlighet med ISO 4871.

A-vägd ljudeff ektnivå: 93 dB (A)

A-vägd ljudtrycksnivå: 82 dB (A)

Osäkerhet K: 3 dB (A).

Använd hörselskydd.

Vibration totalvärden (triax vektorsumma) har bestämts enligt EN62841.

Ingen belastning:

Vibrationsavgivningsvärde a_h < 0,1 m/s ^2

Osäkerhet K = 1,5 m/s²

Det deklarerade totalvärdet för vibration och det deklarerade bulleremissionsvärdet har uppmätts i enlighet med en standardtestmetod och kan användas för att jämföra ett verktyg med ett annat.

De kan även användas vid en preliminär exponeringsbedömning.

WARNING

○ Vibrations- och bulleremissionerna under faktisk användning av elverktyget kan skilja sig från det deklarerade totalvärdet beroende på hur verktyget används, särskilt vilken typ av arbetsstycke som bearbetas; och
○ Identifiera säkerhetsåtgärder som kan utföras för att skydda operatören som baseras på en uppskattning av utsättning i verkligheten (tar med i beräkningen alla delar av användandet så som när verktyget är avstängt och när det körs på tomgång utöver ut då startomkopplaren används).

ANMÄRKNING

Beroende på HiKOKIs kontinuerliga forsknings- och utvecklingsarbete, förbehåller HiKOKI rätten till ändringar av tekniska data utan föregående meddelande.

FELSÖKNING

Använd felsökningstabellen nedan om redskapet inte fungerar normalt. Om detta inte löser problemet, kontakta din återförsäljare eller ett auktoriserat HiKOKI servicecenter.

Symptom Möjlig	orsak Åtgård
Verktyget kör inte Batteriet	är urladdat Ladda batteriet.
	Batteriet är inte fullt installerat. Skjut in batteriet tilks du hör ett klick.
Verktyget stannade plötsligt	Verktyget överbelastades Avlägsna problemet som orsakar överbelastningen.
	Batteriet är överhettat. Låt batteriet svalna.
	Frammande föremål blockerar luftintaget. Avlägsna ev. främmande föremål.
Låg blåskraft Främmande föremål har fastnat i utblåsöppningen eller luftintaget.		Avlägsna ev. främmande föremål.

GENERELLE SIKKERHEDSADVARSLER FOR ELEKTRISK VÄERKTÖJ

ADVARSEL

1) Sikring på arbeidsområdet
