Produkttyp	Häcktrimmer / Röjare
Modell	CG 25EUS
Motortyp	4-takt
Cylindervolym	25 cm³
Max motoreffekt	0.81 kW
Tomgångsvarvtal	2800-3200 min⁻¹
Utgående axelvarvtal	8900 min⁻¹
Bränsletyp	Blyfri bensin (89 oktan)
Bränsletankens kapacitet	500 cm³
Motoroljetyp	SAE 10W-30 Multigrade
Motoroljevolym	80 ml
Tändstift	NGK CMR5H
Klippaggregat	Nylonsnöre eller metallblad (255 mm diameter)
Ljudtrycksnivå	88 dB(A)
Garanterad ljudeffektnivå	108 dB(A)
Vibrationsnivå (främre handtag)	4.6 m/s²
Vibrationsnivå (bakre handtag)	4.6 m/s²
Torrvikt	5.4 kg
Skyddskåpa	Ingår
Sele	Axelsele ingår
Underhållsintervall	Luftfilter dagligen, oljebyte efter 10 h (första) därefter var 50:e h
Garanti	Enligt lokala bestämmelser

Vanliga frågor - CG 25EUS HITACHI

Vilken typ av bränsle använder Hitachi CG 25EUS?

CG 25EUS använder blyfri bensin med oktantal 89 eller högre. Det är en 4-taktsmotor, så blanda inte olja med bränslet. Använd separat motorolja (SAE 10W-30) i oljetanken.

Hur startar jag häcktrimmern?

Se till att tändningsnyckeln är PÅ. Tryck på primerbollongen flera gånger tills bränsle flödar. Ställ chokespaken i START-läge. Dra i startsnöret snabbt. När motorn försöker starta, återställ choken till RUN och dra igen. Låt motorn värma upp 2-3 minuter före användning.

Vilken är rätt tomgångsjustering?

Med motorn igång, justera tomgångsskruven (T) så att klippaggregatet inte roterar. Stäng skruven tills rotation startar, öppna sedan tills den stannar. Rätt tomgångsvarvtal är 2800-3200 min⁻¹.

Hur byter jag motorolja?

Låt motorn svalna. Stäng av tändningen. Ta bort oljelocket, luta enheten för att tappa ur oljan. Fyll med 80 ml SAE 10W-30 olja upp till tanköppningen. Sätt tillbaka locket. Byt efter första 10 timmarna, därefter var 50:e timme.

Vilka klippaggregat är kompatibla?

Enheten accepterar antingen ett nylonhuvud (t.ex. semi-automatiskt huvud med 2,4-3,0 mm snöre) eller ett metallblad (255 mm diameter, 3 eller 4 tänder). Använd alltid äkta Hitachi-tillbehör.

Hur byter jag nylonsnöret i det semi-automatiska huvudet?

Ta bort höljet genom att trycka på låsflikarna. Ta ut rullen. Vik en 2 m lång 3,0 mm snöre ojämnt på mitten. Haka U-formen i rullens spår, linda båda halvorna i samma riktning, lämna 10 cm ändar. För in ändarna genom snörstyrningen, montera ihop. Justera snörlängden till 11-14 cm.

Varför startar motorn men stannar sedan?

Kontrollera om bränsletanken är tom eller bränslet är gammalt (byt om det luktar illa). Se till att choken är i RUN-läge. Rengör eller byt bränslefiltret. Om problemet kvarstår, kontakta ett Hitachi-auktoriserat servicecenter.

Hur ofta ska jag rengöra luftfiltret?

Rengör luftfiltret dagligen eller oftare i dammiga förhållanden. Ta bort luckan och filtret, skölj i varmt tvålvatten, torka helt före återmontering. Byt ut om det är skadat.

Vilket är rätt avstånd för tändstiftet?

Rätt avstånd för tändstiftet är 0,6 mm. Använd NGK CMR5H-stift. Rengör eller byt om det är smutsigt eller eroderat. Byt efter cirka 100 timmars drift.

Kan jag använda enheten utan skyddskåpan?

Nej, skyddskåpan för klippaggregatet är obligatorisk för säkerheten. Den förhindrar kontakt med bladet och minskar risken för kastade föremål. Se alltid till att skyddskåpan är ordentligt fastsatt före användning.

BRUKSANVISNING CG 25EUS HITACHI

OSERVERA: En del redskap har inga symboler.

	Symboler⚠️VARNINGNedan visas de symboler som används för maskinen. Se till att du förstår vad de betyder innan verktyget används.
	Det är viktigt att du noggrant läser, förstår och följer följande säkerhetsföreskrifter och varningar. Om redskapet används vårdslöst eller felaktigt kan det orsaka allvarliga eller livshotande skador.		Av/Stopp
			Nödstopp
			Fyll på motorolja
	Läs, förstå och följ alla varningar och anvisningar i denna bruksanvisning och på redskapet.		Fyll på bränsle
[XZTY]	Bär alltid ögon-, huvud- och hörselskydd när du använder detta redskap.		Inställning av tomgångsvarvtal
	Använd inte styva metallklingor när denna symbol fi nns på redskapet.		Handpump
	Håll alla barn, åskådare och medhjälpare på 15 m avständ från redskapet. Stäng omedelbart av motorn och någon kommer närmare.		Garanterat hälsosam ljudeff ektnivå
	Akta dig för föremål som kastas ut från redskapet.	[TWH0]	Het yta – Kontakt med heta ytor kan orsaka allvarliga brännskador.
	Visar maximal axelhastighet. Använd inte skärtillsatser vars maximala varvtal är lägre än axelhastigheten.		Tillbehöret häcktrimmer kan inte användas på modeller med denna etikett.
[DOTA]	Använd handskar om detta är nödvändigt, t.ex. när skärande delar hanteras.		Den roterande klingan kastas tillbaka när den stöter på ett hårt föremål. Detta kan orsaka en farlig och kraftig motreaktion på redskapet och för användaren. Denna reaktion kallas kast. Användaren kan då tappa kontrollen över redskapet och orsaka allvarliga eller livshotande skador. Kast förekommer oftare i områden där det är svårt att se materialet som ska trimmas.
[27D0]	Använd halksäkra och kraftiga skor.
[ZZAD]	Choke - Körläge (Öppen)
[ZWCH]	Choke - Chokad position (stängd)
	På/Start		Visar handtagets placering. Fäst inte handtaget ovanför denna punkt.
Innan du använder redskapet• Läs bruksanvisningen noggrant.• Kontrollera att skärutrustningen är korrekt monterad och justerad.• Starta redskapet och kontrollera förgasarens inställning. Se “UNDERHÅLL”.

Innehåll

VAD ÄR VAD 7

VARNINGAR OCH SÄKERHETSINSTRUKTIONER 8

TEKNISKA DATA 9

MONTERING....9

ANVÄNDNING....10

UNDERHÅLL....11

FELSÖKNING....14

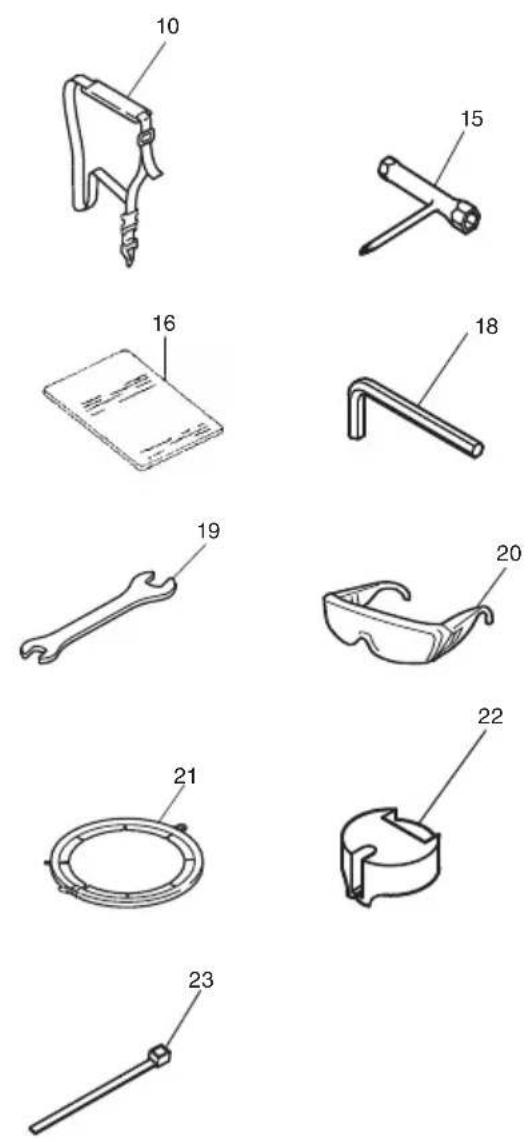

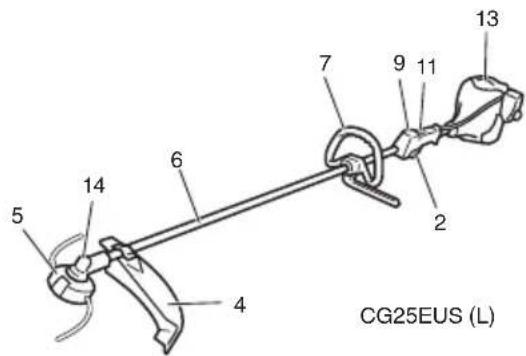

VAD ÄR VAD

Denna bruksanvisning täcker flera modeller, därför kan det fi nnas en del skillnader mellan bilderna och ditt redskap. Använd anvisningarna som gäller för ditt redskap.

1. Bränslepäfyllning
2. Gasreglage
3. Starthandtag
4. Skydd för skärtillbehör
5. Skärtillsats
6. Drivaxelrör
7. Handtag
8. Upphängningsögla
9. Tändningslås
10. Bärsele
11. Gasreglagets spärr
12. Chokereglage
13. Motor
14. Vinkelväxel
15. Kombinationsnyckel
16. Bruksanvisning
17. Oljelock
18. Insexnyckel
19. Fast nyckel
20. Glasögon
21. Bladskydd (om sådant medföljer)
22. Svivellock
23. Kabelklämma (om sådan medföljer)

Användarens säkerhet

○ Använd alltid ansiktsskydd eller skyddsglasögon.

Bär alltid tjocka långbyxor, halkfria stövlar, handskar och långärmad skjorta. Bär aldrig löst sittande kläder, smycken, kortbyxor, sandaler eller gå aldrig barfota. Bind upp håret så att det inte räcker nedanför axelhöjd.

○ Använd inte redskapen när du är trött, sjuk eller under påverkan av alkohol, droger eller mediciner.

○ Kör inte redskapet på natten eller i dåligt väder då sikten är dålig. Kör inte redskapet i regn eller direkt efter ett regn.

Arbete på halt underlag kan orsaka en olycka om du tappar balansen.

○ Låt aldrig ett barn eller en oerfaren person använda maskinen.

○ Lång tids utsättning för oljud kan leda till permanent hörselnedsättning. Bär godkända hörselskydd. Var uppmärksam på din omgivning. Håll ett öga på kringstående som kanske signalerar om ett problem. Ta bort säkerhetsutrustning omedelbart efter det att motorn har stängts av.

○ Bärhuvudskydd.

○ Starta eller kör aldrig motorn inne i ett stängt rum eller byggnad. Inandning av avgaser kan vara dödligt.

○ Håll handtagen fria från olja och bränsle.

○ Håll händerna borta från skärande delar.

○ Fatta eller håll inte apparaten i de skärande delarna.

○ Handskar ska användas när du monterar eller tar bort skärtillsatsen. Underlåtenhet att göra detta kan resultera i personskador.

Se alltid till att skärtillsatsen har stannat innan du sätter ned redskapet när den har stängts av.

När du arbetar under lång tid se till att ta en paus med jämna mellanrum för att undvika eventuella Hand-arm-vibrationssyndrom (HAVS) som uppstår vid arbete med vibrerande maskiner.

! WARNING

○ Antivibrationssystemet garanterar inte att du inte får handarm-vibrationssyndrom eller karpaltunnelsyndrom. Därför måste användaren kontinuerligt och regelbundet kontrollera händernas och fingrarnas tillstånd. Om något av ovanstående symptom uppstår sök omedelbart medicinsk hjälp.

Om du använder en medicinskelektronisk/elektronisk apparat så som en pacemaker, rådgör med din läkare samt tillverkaren av apparaten innan användning av någon elektrisk utrustning.

Redskapets säkerhet

○ Kontrollera hela redskapet före varje användning. Byt ut skadade delar. Kontroller om det förekommer några bränsleläckage och se till att alla fästen är på plats och är ordentligt åtdragna.

Byt ut delar som är spruckna, ytskadade eller skadade på annat sätt innan du använder redskapet. Defekta delar kan öka risken för olyckor och kan leda till en skada.

○ Se till att skyddsanordningen är ordentligt fastsatt.

○ Låt inte någon stå i närheten vid justering av förgasaren.

○ Använd endast tillbehör som tillverkaren rekommenderar för detta redskap.

WARNING

○ Ändra aldrig redskapet på något sätt. Använd inte ditt redskap för annat ändamål än det är avsett för.

○ Icke godkända modifieringar eller tillbehör kan resultera i allvarliga personskador eller död för användaren eller andra.

Bränslesäkerhet

○ Blanda och hantera bränslet utomhus på en plats utan risk för gnistor eller öppen eld.

○ Använd kärl som är godkända för bränslehantering.

Rök inte eller tillåt rökning nära bränsle eller redskapet eller då du använder redskapet.

○ Torka upp utspillt bränsle före start av motor.

Flytta redskapet minst 3 m bort från tankningsplatsen före start av motorn.

○ Stanna motorn innan bränslepåfyllningslocket tas bort.

Töm bränsletanken innan redskapet ställs undan för förvaring. Vi rekommenderar att bränslet töms efter varje användning. Om det finns bränsle kvar i tanken måste redskapet förvaras så att bränsle inte läcker ut.

Förvara redskapet och bränslet på en plats där bränsleångorna inte kan nå gnistor eller öppen eld från varmvattenberedare, elektriska motorer eller strömställare, värmepannor, osv.

! WARNING

Bränsle kan lätt antändas eller explodera och är farligt att andas in, var därför extra försiktig vid hantering och påfyllning av bränsle.

Arbetssäkerhet

○ Skär inte i andra material än träd eller träföremål.

○ Kontrollera området som ska klippas före arbetet. Ta bort föremål som kan kastas eller trassla in sig.

○ Om området har besprutats med insektsgift använd skyddsmask under arbetet.

Häll obehöriga inklusive barn, djur, åskådare och medhjälpare 15 m utanför riskområdet. Stanna omedelbart motorn om någon närmar sig.

○ Håll alltid redskapet på höger sida om kroppen.

○ Håll i ordentligt i redskapet med båda händerna.

○ Se till att du står stadigt och med god balans. Sträck dig inte.

Om du tappar balansen under arbetet kan det leda till personskada.

Håll alla kroppsdelar borta från ljuddämpare och skärutrustning så länge motorn går.

○ Håll skärtillsatsen under knähöjd.

När verktyget flyttas till en ny arbetsplats se till att stänga av motorn och försäkra dig om att alla skärtillsatser har stannat.

○ Placera aldrig maskinen på marken när den är igång.

Se alltid till att motorn är avstängd och alla skärtillsatser har stannat helt innan du rensar bort skräp eller tar bort gräs från skärtillsatserna.

○ Ha alltid en första-hjälpen-väska till hands när du använder elektrisk utrustning.

○ Starta eller använd aldrig motorn inuti slutna rum eller byggnader och/eller i närheten av antändbara vätskor. Inandning av avgaser kan vara dödligt.

Om redskapet fungerar dåligt och avger konstiga ljud eller vibrationer, stäng omedelbart av motorn och be din återförsäljare undersöka och reparera det.

Fortsatt användning under dessa förhållanden kan leda till personskador eller skada på redskapet.

○ Använd i enlighet med lokala lagar och föreskrifter.

Skötselsäkerhet

○ Underhåll redskapet enligt rekommenderat förfarande.

○ Ta bort tändstiften innan utförande av underhållsarbeten med undantag från förgasarjusteringar.

○ Låt inte någon stå i närheten vid justering av förgasaren.

○ Använd endast Hitachi:s original reservdelar av de typer som tillverkaren rekommenderar.

Transport och förvaring

○ Bär alltid redskapet med motorn avstängd och ljuddämparen vänd bort från kroppen.

○ Låt motorn svalna, töm bränsletanken och spänn fast redskapet före förvaring eller transport.

Töm bränsletanken innan redskapet ställs undan för förvaring. Vi rekommenderar att bränslet töms efter varje användning. Om det finns bränsle kvar i tanken måste redskapet förvaras så att bränsle inte läcker ut.

○ Förvara redskapet oåtkomligt för barn.

○ Rengör och underhåll apparaten noggrant och förvara den på en torr plats.

○ Se till att startknappen är avslagen vid transport eller förvaring.

○ Täck klingan med klingskyddet vid transport eller förvaring.

Du måste sätta fast maskinen under transport för att förhindra att bränsle rinner ut, maskinen skadas eller personskada uppstår.

Om en situation som inte behandlas i denna bruksanvisning uppstår, var försiktigt och använd sunt förnuft. Kontakta auktoriserade Hitachi serviceverkstäder om du behöver hjälp. Var särskilt uppmärksam på avsnitt som föregås av följande ord:

WARNING

Information som är av största betydelse för att undvika allvarlig personskada eller dödsfall.

VIKTIGT

Information av stor betydelse för att undvika personskada eller skada på maskin och utrustning.

OBSERVERA

Information som är viktig för att klargöra en åtgärd och därmed undvika misstag.

VIKTIGT

Montera aldrig isär starthandtaget. Det finns risk för att rekylfjädern orsakar kroppsskada.

TEKNISKA DATA

Modell CG25EUS CG25EUS (L)
MotorSlagvolym ( cm^3 )TändstiftTomgångshastighet ( min^1 )Varvtal på utgående axel ( min^-1 )Max uteff ekt motor (kW)		25NGK CMR5H2800—320089000,81		25NGK CMR5H2800—320089000,81
Bränsletank ( cm^3 )		5		5
Kapacitet motorolja ( cm^3 )		8		0
Torr vikt (kg) 5,4 5,2
Skärtillsats	Typ / diameter (mm)	Nylontråd	Metallblad / 255	Nylontråd
LjudtrycksnivåLpA (dB (A))	(ISO22868)Motsvarande*Osäkerhe	883	883	883
UppmättljudeffektnivåLwA (dB (A))	(2000/14/EC)Körning	105	102	105
GaranteradljudeffektnivåLwA (dB (A))	(2000/14/EC)Körning	108	105	108
Vibrationsnivå ( m/s^2 ) (ISO22867)
Ekvivalent* (främre / vänster handtag)Ekvivalent* (Bakre / höger handtag)Osäkerhe		4,64,61,5	6,55,01,5	4,83,21,5

OBSERVERA

Ekvivalent buller- och vibrationsnivå har beräknats som den tidsvägda totalenergin för buller- och vibrationsnivåer under olika arbetsförhållanden med följande tidfördelning:

*: 1/2 tomgång, 1/2 körning

Rätt till ändringar förbehålls.

MONTERING

Drivaxel till motor (Bild 1)

Skruva ut rörets låsbult (1) så att bulten inte hindrar isättning av drivaxelröret. Håll rörets låsbult utåt när du sätter in drivaxelröret så att inte beslaget på insidan är ett hinder.

Sätt in drivaxeln i motorns kopplingshus tills markeringen (2) på drivaxelröret kommer till kopplingshuset.

OBSERVERA

Om det är svårt att sätta in drivaxeln till det markerade läget, vrid drivaxeln med- eller moturs med skärets fäste. Passa in hålet i axelröret och dra åt rörets låsbult. Dra sedan åt spännbulten ordentligt (3).

Montera handtaget

WARNING

Använd alltid en spärrstång (4) och bärsele med remhandtag. (Bild 2)

Sätt fast handtaget på drivaxelröret med lutning mot motorn.

Justera placeringen till bästa läge före användning.

OBSERVERA

Om ditt redskap har en markering på drivaxelröret, följ denna.

Placera handtagen och sätt fast handtagsfästet och dra åt bultarna löst. Justera till rätt läge. Dra sedan år bultarna ordentligt.

Fäst skyddsröret till drivaxeln eller handtaget med slangklämmorna (6). (Bild 4)

Gasvajer / stoppledning (Bild 6)

Ta bort luftfiltrets käpa. (Bild 5)

Anslut stoppledningarna. (Bild 7)

Om gasvajerns ända (7) är gångad, skruva in den helt i kabelfästet (8), skruva sedan fast vajeränden med ställmuttern (9) mot kabelfästet (8).

Anslut gasvajern (10) till förgasaren (11) och montera svivellocket, (om ett sådant ingår) som fi nns i verktygsväskan, på sviveln.

Fäst luftfi ltrets kåpa.

Montering av skydd för skärtillsats (Bild 8)

OBSERVERA

På en del modeller kan klingskyddets hållare redan vara monterad på transmissonskåpan.

Installera skyddet för skärtillsatsen på drivaxelröret mot vinkelväxeln. Dra åt hållaren ordentligt så att skyddet för skärtillsatsen inte svänger eller rör på sig under användning.

Montera skyddet för skärtillsatsen på hållaren, vilken även fäster skyddet till växellådan med de två fästskruvarna.

WARNING

Om ett felaktigt eller defekt skydd är monterat, kan detta orsaka allvarliga personskador.

VIKTIGT

En del skydd för skärtillsatser är utrustade med vassa trådbegränsare. Var försiktig vid hantering av dem.

Om du använder ett trimmerhuvud med ett tvådelat skydd för skärtillsats, fäst skyddsförlängningen på skyddet för skärtillsats. (Bild 9)

OBSERVERA

Om skyddsförlängningen monteras på skyddet för skärtillsats, måste trådbegränsaren tas bort från skyddet för skärtillsats (om det monterats).
○ Ta bort skyddsförlängningen enligt bilderna. Bär handskar efter som förlängningen har en vass trådbegränsare, tryck sedan in de tre fyrkantiga flikarna i ordningsföljd. (Bild 10)

Installation av skärtillsats

WARNING

Installera skärtillsatsen ordentligt och säkert enligt instruktionerna i bruksanvisningen. Om den inte sitter fast ordentligt eller säkert kan den lossna och orsaka allvarlig och/eller livshotande personskada.

Montering av Halvautomatiskt trimmerhuvud

1. Funktion

Matar automatiskt ut mer nylonlina när den slås i vid låg hastighet (mindre än 4500 min ^-1 ).

Tekni ska data

Kod nr. Typ av fästskruv Rotationsriktning			Storlek på fästskruv
6696454 Skruvmutter Moturs			M10xP1,25-LH

Användbar nylonontråd

Diameter tråd: Φ3,0 mm Längd: 2 m Diameter tråd: Φ2,4 mm Längd: 4 m

2. Försiktighetsåtgärder

○ Höljet måste fästas ordentligt på skyddet.
○ Kontrollera skyddet, höljet och andra delar så att de inte har sprickor eller andra skador.
○ Kontrollera höljet och knappen för förslitningar. Om märket (12) för tillåten förslitning på höljet inte längre syns eller det är ett hål på undersidan (13) av knappen, byt omedelbart ut de nya delarna. (Bild 11)
○ Trimmerhuvudet måste monteras ordentligt vid verktygets växelhus.
○ Använd alltid Hitachis nylonnina för bästa prestanda och pålitlighet. Använd aldrig vajrar eller andra material som kan komma att bli farliga projektiler.
○ Om trimmerhuvudet inte mattar kaplina ordentligt, kontrollera att nylonlinan och alla delar är ordentligt installerade. Kontakta auktoriserade Hitachi serviceverkstäder om du behöver hjälp.

○ Montera trimmerhuvud på växelhuset på grästrimmer/röjsax. Fästmuttern (14) är vänstergängad. Vrid medurs för att lossa/moturs för att dra fast.

OBSERVERA

Då klingans stödbricka inte används här, se till att förvara den för det tillfälle då ett metallblad används, om den fi nns.

Sätt i insexnyckeln (15) i hålet på växelhuset för att låsa klingans hållare.

4. Ljustera linans längd

Sätt motorhastigheten så lågt som möjligt och slå lätt med huvudet mot marken. Nyloninan kommer att dras ut cirka 3 cm varje gång den slås in. (Bild 13)
Du kan också dra ut nylonlinan för hand men motorn måste vara helt stoppad. (Bild 14)
○ Justera nylonlinan till korrekt längd 11-14 cm innan nästa användning.

(om en sådan fi nns)

Kontrollera att klingan inte har sprickor eller andra skador och att den är vänd åt rätt håll när klingan monteras.

OBSERVERA

○ Montera klingans stödbricka (16) med den konkava sidan uppåt.
Sätt in nycken (15) i vinkelväxelns hål för att låsa klingans hållare (17). Lägg märke till att fästbulten eller muttern (18) är vänstergångad (lossas medurs/dras åt moturs). Dra åt fästbulten eller -muttern med en hylsnyckel.

VIKTIGT

○ Kontrollera att klingan har monterats korrekt före start.
○ Om ditt redskap är utrustat med skyddslock under klingan, kontrollera före start att det inte är slitet eller sprucket. Byt ut det om det är slitet eller har sprickor.
○ Du måste bära handskar när du hanterar klingan.

WARNING

Använd endast böjlig tråd i icke-metall som rekommenderas av tillverkaren till Hitachi huvud eller Hitachi metallhuvud. Använd aldrig sladd eller snöre. De kan gå av och skickas iväg som en farlig projektil.

ANVÄNDNING

Motorolja

○ Använd alltid angiven motorolja (multigrade-olja SAE 10W-30). För lite motorolja eller användning av motorolja annan än den som angetts kan orsaka att verktyget går sönder.

○ Placera verktyget horisontalt på ett rent och slätt underlag.
○ Ta bort oljelocket och kontrollera om motorolja kommer upp till mynningen på oljetanksöppningen. (Bild 16)
Om oljenivån är låg eller om verktyget används för första gången, fyll upp tanken med motorolja till mynningen på öppningen.
○ Om motoroljan är misstänksamt smutsig eller missfärgad, byt olja.
○ Dra åt oljelocket ordentligt efter tankning.
När verktyget används för första gången, byt motorolja efter att ha kört motorn i cirka 10 timmar. Därefter, byt motorolja efter 50 timmars användning.

VIKTIGT

○ För att undvika risk för brännskador, låt motorn svalna ordentligt innan byte av motorolja.
☐ För att förebygga att maskinfel se till att inte någon sand eller smuts kommer in i tanken vid tankning.

Bränsle

WARNING

Se till att ventilationen är tillfredställande vid tankning eller hantering av bränslet.
Bränsle är mycket lättantändligt och kan orsaka allvarliga personskador vid inandning eller stänk på kroppen. Var alltid uppmärksam när du hanterar bränsle. Se till att alltid ha god ventilation vid hantering av bränsle inomhus.
○ Använd alltid 89-oktanig blyfri bensin.
○ Använd inte en blandning av bensin och motorolja då det kan resultera i startproblem eller sämre eff ekt.

Bränslepåfyllning

WARNING

○ Stanna alltid motorn vid bränslepåfyllning.
○ Öppna tanklocket långsamt vid påfyllning av bränsle så att eventuellt övertryck försvinner.
○ Dra åt tanklocket ordentligt efter tankning.
Flytta alltid trimmern minst 3 m från tankningsplatsen före start av motorn.
○ Tvätta alltid omedelbart bort utspillt bränsle på kläder med tvål.
○ Kontrollera noggrant eventuella bränsleläckage efter påfyllning.

Rengör runt tanklocket innan bränslepåfyllning för att förhindra att smuts hamnar i tanken.

Start

VIKTIGT

Kontrollera före start att skärtillsatsen inte rör vid någonting.

1. Skjut tändningsomkopplaren (19) till läge ON. (Bild 17)
   * Tryck på handpumpen (20) flera gånger så att bränsle flyter genom pumpen eller returledningen. (Bild 18)
2. Skjut chokespaken (21) till läge START (stängd) (A). (Bild 19)
3. Dra snabbt i startsnörets handtag. Var noga med att hålla fast handtaget i handen så att det inte släpps tillbaka.
4. Om motorn startar, ställ tillbaka chokereglaget till läget RUN (öppen) (B). Dra kraftfullt i starthandtaget en gång till.

OBSERVERA

Om motorn inte startar upprepa moment 2 till 4.

1. När motorn startat, varmkör motorn i cirka 2-3 minuter innan den belastas.
2. Kontrollera att skärtillsatsen inte roterar när motorn går på tomgång.

Klippning (Bild 20, 21, 22)

○ Kör motorn med över 6500 varv vid klippning. Körning på lågt varvtal längre perioder kan slita ut kopplingen i förtid.
○ Klipp gräset från höger till vänster.
Den roterande klingan kastas tillbaka när den stöter på ett hårt föremål.
Detta kan orsaka en farlig och kraftig motreaktion på redskapet och för användaren. Denna reaktion kallas kast. Användaren kan då tappa kontrollen över redskapet och orsaka allvarliga eller livshotande skador. Kast förekommer oftare i områden där det är svårt att se materialet som ska trimmas.
Bär selen enligt bilden (om en sådan finns). Klingar roterar moturs, använd därför redskapet från höger till vänster för effektivare klippning. Håll åskådare på minst 15 m avständ.
○ Använd i enlighet med lokala lagar och föreskrifter.

OBSERVERA

Vid nödfall, tryck på snabbstoppknappen eller dra i nödstoppet (om ett sådant fi nns).

WARNING

Om skärtillsatsen stöter mot stenar eller liknande, stoppa motorn och kontrollera att tillsatsen och andra delar är oskadade. Om gräs eller grenas fastnat runt tillsatsen, stoppa motorn och tillsatsen och ta bort dem.

Stopp av motor (Bild 23)

Minska motorns hastighet och kör på tomgång några minuter, stäng sedan av tändlåset (19).

WARNING

Skärtillsatsen kan orsaka skada när den fortsätter rotera efter att motorn har stannat eller gasreglaget släppts. Se alltid till att skärtillsatsen har stannat innan du sätter ned redskapet när den har stängts av.

Halvautomatiskt trimmerhuvud

○ Kör motorn med över 6500 min ^-1 vid klippning. Körning på lågt varvtal längre perioder kan slita ut kopplingen i förtid.
○ Klipp gräset från höger till vänster.

WARNING

Skärtillsatsen kan orsaka skada när den fortsätter rotera efter att motorn har stannat eller gasreglaget släppts. Se alltid till att skärtillsatsen har stannat innan du sätter ned redskapet när den har stängts av.

Matar automatiskt ut mer nylonina när den slås i vid låg hastighet (mindre än 4500 min ^-1 ).

UNDERHÅLL

ANORDNINGAR OCH SYSTEMEN FÖR EMISSIONSKONTROLL FÅR UNDERHÅLLAS, BYTAS ELLER REPARERAS AV EN VERKSTAD FÖR MOTORVERSKAD ELLER INDIVIDER.

○ Skärtillsatsen kan rotera under förgasarjustering.
○ Starta aldrig motorn utan att hela flänshuset och röret sitter på plats! Kopplingen kan annars lossa och orsaka personskador.
I förgasaren blandas bränslet med luft. När motorn testkörs vid fabriken görs en grundläggande justering av förgasaren. Ytterligare justering kan komma att behövas med hänsyn till klimat och höjd. Förgasare har bara en justeringsmöjlighet:

T = Justerskruv för tomgångsvarvtal.

Tomgångsjustering (T)

Kontrollera att luftfiltret är rent. Vid korrekt inställt tomgångsvarvtal roterar inte skärtillsatsen. Om justering är nödvändig vrid T-skruven medurs med motorn igång tills skärtillsatsen börjar rotera. Vrid skruven därefter moturs tills skärtillsatsen slutar att rotera. Rätt tomgångsvarvtal har uppnåtts när motorn går jämnt i alla lägen på ett varvtal som är lägre än det då skärtillsatsen börjar rotera.

Kontakta auktoriserade Hitachi serviceverkstäder om kedjan fortfarande roterar efter justeringen.

OBSERVERA

Standardtomgång är 2800–3200 min ^-1 .

WARNING

Skärtillsatsen får under inga omständigheter rotera när motorn går på tomgång.

Byte av motorolja

Smutsig motorolja kommer att reducera livstiden för motorn markant. Kontrollera och byt motorolja regelbundet.

VIKTIGT

○ För att undvika risk för brännskador, låt motorn svalna ordentligt innan byte av motorolja.
☐ För att förebygga att maskinfel se till att inte någon sand eller smuts kommer in i tanken vid tankning.

När man ska byta olja: När verktyget används för första gången, efter cirka 10 drifttimmar eller efter 1 månad, det som inträffar först; därefter var 50:e drifttimme eller var 6:e månad, det som inträffar först.

Angiven motorolja: Multigrade-olja SAE 10W-30

Kapacitet motorolja: 80 ml

1. Stäng av tändlåset.
2. Kontrollera att tanklocket sitter fast ordentligt.
3. Ta bort oljelocket, luta verktyget så att oljetanksöppningen vänds nedåt och håll ut motoroljan i en behållare. (Bild 25)
4. När all motorolja har tömts ut, placera verktyget horisontalt på ett rent och slätt underlag.
5. Fyll oljetanken med motorolja upp till mynningen på oljetanksöppningen. (Bild 16)
6. Dra åt oljelocket ordentligt för hand.

OBSERVERA

○ Släng inte motorolja med vanliga sopor eller i naturen.
Kasta motorolja i enlighet med de föreskrifter som gäller i det område du bor.
Om du är osäker, kontakta återförsäljaren där oljan införskaff ades.
○ Fyll oljetanken med angiven mängd motorolja.
För mycket eller för lite motorolja kan orsaka att motorn skadas.
○ Motorolja försämras naturligt även om den inte används.
Byt motorolja regelbundet.

Luftfi ltret måste rengöras från damm och smuts för att undvika:

○ Felaktig förgasarfunktion
○ Startsvårigheter
○ E ff ektsänkning
○ Onödigt slitage av motordelar
○ Onormal bränsleförbrukning

Rengör filtret dagligen eller oftare om redskapet används på speciellt dammiga arbetsområden.

Ta bort luftfiltrets käpa och filtret (22). Tvätta filtret i varmt tvålvatten. Kontrollera att filtret är torrt innan det monteras. Ett luftfilter som har används länge kan inte rengöras helt och hållet. Det bör därför bytas ut mot ett nytt med jämna mellanrum. Ett skadat filter måste alltid bytas ut.

Bränslefilter (Bild 27)

Töm ut allt bränsle ur bränsletanken och ta bort bränslefiltrets slang från tanken. Dra ut filterelementet ur hållaren och tvätta det i varmt tvålvatten.

Skölj filtret noggrant tills alla spår att tvättmedel försvunnit. Kläm, vrid inte, ut överskottsvatten och låt elementet torka.

OBSERVERA

Om filtret blivit hårt av för mycket smuts, byt ut det.

Tändstift (Bild 28)

Tändstiftet påverkas av:

○ Felaktig förgasarinställning
○ Smutsigt luftfilter
○ Svåra arbetsförhållande (t.ex. kyla)
○ För mycket motorolja

Dessa faktorer orsakar beläggning på tändstiftets elektroder som kan leda till motorstörningar och startproblem. Om motorn lämnar låg effekt, är svårstartad eller går ojämnt på tomgång så kontrollera alltid tändstiftet först. Om tändstiftet är smutsigt rengör och kontrollera elektrodavståndet. Justera om nödvändigt. Rätt avständ är 0,6 mm. Tändstiftet ska bytas efter ca 100 timmars körning eller tidigare om elektroderna är kraftigt avbrända.

OBSERVERA

I vissa områden kräver lagen användning av resistortändstift för att dämpa störstrålning. Om denna maskin var utrustad med resistortändstift använd samma typ av tändstift vid byte.

Vinkelväxel (Bild 29)

Kontrollera vinkelväxelns smörjmedelsnivå var 50 timme i drift genom att ta bort påfyllningshålets plugg på vinkelväxelns sida. Om inte smörjmedel är synligt på kugghjulen, fyll växeln till 3/4 med litiumbaserat smörjmedel av hög kvalitet. Fyll inte helt.

Halvautomatiskt trimmerhuvud

Utbyte av nylonlina

(1) Ta bort kåpan (23) genom att trycka hårt in mot låsflikarna med dina tummar som visas i Bild 30.
(2) Efter borttagning av kåpan, ta ut rullen och ta bort återstående lina.
(3) Vik den nya nylonlinan ojämnt på mitten som visas i bilden. Haka fast den U-formade änden på nylonlinan i skåran (24) på mittendelen av rullen. Linda upp båda hälfterna av linan på rullen i samma riktning medan varje halva av linan hålls på sin sida. (Bild 31)
(4) Tryck in respektive lina i stopphålen (25) och lämna lösa ändar på cirka 10 cm. (Bild 32)
(5) För igenom båda ändarna på linan genom kabelstyrningen (26) när du sätter i rullen i höljet. (Bild 33)

OBSERVERA

När du sätter i rullen i höljet, försök att passa in stopphålen (25) med kabelstyrningen (26) för att enklare kunna dra ut linan senare.

(6) Placera skyddet över höljet så att lockets låsflikar passar in mot de långa hålen på skyddet. Tryck sedan höljet på plats till dess att det klickar till. (Bild 34)

(7) Startlängden på kaplinan bör vara mellan 11-14 cm och lika på båda sidor. (Bild 35)

Klinga (Bild 36)

WARNING

Bär skyddshandskar vid hantering eller underhåll på klingan.

○ Använd en vass klinga. En slö klinga kärvar och kastar oftare. Ersätt fästmuttern om den är skadad eller svår att dra åt.
○ Byt ut klingan mot en som rekommenderas av Hitachi, med ett 25,4 mm fästhål.
○ En 3-tandad klinga (27) kan monteras på båda sidorna.
○ Använd rätt klinga enligt det arbete du ska utföra.
○ Använd lämpliga verktyg vid byte av klinga.
○ När skärytorna blir slöa, slipa klingan enligt bilden. Felaktig slipning kan orsaka kraftiga vibrationer.
○ Använd inte klingor som är böjda, spruckna eller som är skadade på annat sätt.

OBSERVERA

Vid slipning är det viktigt att den ursprungliga formen vid kuggens nedre del bibehålls för att undvika sprickor.

Underhållsschema

Nedan följer några allmänna underhållsinstruktioner. För ytterligare information var god kontakta auktoriserade Hitachi serviceverkstäder.

Dagligt underhåll

○ Rengör maskinen utvändigt.
○ Kontrollera att bärselen är oskadad.

○ Kontrollera skyddet för skärtillsatsen avseende skador och sprickbildning. Byt ut skyddet om det är skadat eller sprucket.

○ Kontrollera att skärtillsatsen är korrekt centrerad, vass och utan sprickor. En obalanserad skärtillsats orsakar kraftiga vibrationer som kan skada enheten.

○ Kontrollera att skärtillsatsens mutter är ordentligt åtdragen.

○ Kontrollera att klingans transportskydd är oskadat och att det sitter ordentligt.

○ Kontrollera att muttrar och skruvar är ordentligt åtdragna.

○ Kontrollera mängden och tillståndet hos motoroljan.

○ Kontrollera att enheten är oskadad och fri från defekter.

Veckounderhåll

○ Kontrollera startapparaten, speciellt startsnöre och returfjäder.
○ Rengör tändstiftet utvändigt.
○ Ta ut det och kontrollera avständet mellan elektroderna. Justera det till 0,6 mm eller byt tändstift.
○ Kontrollera att vinkelväxeln har smörjmedel till 3/4.
○ Rengör luftfi ltret.

Månadsunderhåll

○ Skölj bränsletanken med bensin.
○ Rengör förgasaren utvändigt och utrymmet runt den.
○ Rengör fläkten och utrymmet runt den.

Förteckning över rekommenderade tillbehör

Typ Namn		Specifi kation REMHANDTAG CYKELSTYRE
		Diameter	Matningssystemadapter eller antal tänder (blad)	Bladtjocklek (mm) eller Trimmerträd diameter (mm)	CG25EUS (L)	CG25EUS
ALUMINIUMHUVUDEN	NYLONHUVUD CH-100 (W/NYLONTRÅD)	4" Förklippt tråd 2,2 - 3,0			●	●
	NYLONHUVUD CH-100				●	●
	NYLONHUVUD CH-300 (W/KLINGANS STÖDBRICKA)	5" Manuell trådmating 2,2 - 2,7
	NYLONHUVUD CH-300
NYLONHUVUDEN TRYCK & KOR	NYLONHUVUD BF-5	5"	LM10 x 1,25 mutter LM8 x 1,25	2,2 - 3,0 ●	●
BLAD	BLAD B3/10/2,0	10" 3	2,0 ●
	BLAD B3/12/3,0	12" 3	3,0
	BLAD B4/9/1,6	9"	4 1,6 ●
	BLAD B4/10/1,6	10" 4	1,6 ●

FELSÖKNING

Använd felsökningstabellen nedan om redskapet inte fungerar normalt. Om detta inte löser problemet, kontakta din återförsäljare eller ett auktoriserat Hitachi servicecenter.

Tillstånd Orsak Lösning
Motorn startar inte	Bränslesystem	Bränsletanken är tom eller bränslenivån är låg Fyl	bränsletanken
		Bränsletanken innehåller gammalt bränsle (obehaglig lukt)	Ersätt med nytt bränsle
		För mycket bränsle absorberas och tändstiftet är vätt	1. Koppla bort tändstiftet och låt det torka2. Dra i starchandtaget 5 eller 6 gånger för att ta bort bränsleöverskottet3.Monteratändstiftet4. Ställ chokereglaget på RUN och dra i starchandtaget
		Bränslefiltret är igensatt med smuts	Rengör bränslefiltret
		Bränsleledningen är böjd eller fränkopplad Se till	att bränslet strömmar jämnt
		Fel på förgasaren Kontakta auktoriserade Hitachi	serviceverkstäder
	Elsystem	Stoppknappsledningen har kortslutits Kontakta auktoriserade Hitachi serviceverkstäder
		Tändstiftet är smutsigt Byt ut eller rengör tändstiftet
		Elektrodavståndet är för stort Justera avståndet till	0,6 mm
		Dålig förbindelse mellan högspänningskabel och tändstift	Anslut igen
		Fel på elsystemet Kontakta auktoriserade Hitachi serviceverkstäder
	Övrigt Ljuddämparens utlopp är tilltäppt med kol		Kontakta auktoriserade Hitachi serviceverkstäder för reparation
Motorn startar men dör direktMotorn är benägen att dö	Bränslesystem	Bränsletanken är tom eller bränslenivån är låg Fyl	bränsletanken
		Bränsletanken innehåller gammalt bränsle (obehaglig lukt)	Ersätt med nytt bränsle
		Motorolja har inte fyllts på Kontakta auktoriserade	Hitachi serviceverkstäder
		Chokereglaget är i START-läget Ställ chokereglaget på RUN-läget
		Luft har kommit in i bränslesystemet	Återanslut bränsleledningen eller kopplingen
		Fel på förgasaren Kontakta auktoriserade Hitachi serviceverkstäder
	Elsystem	Tändfel
		Tändstiftet fungerar inte	Ersätt med nytt tändstift
		Elsystemet fungerar inte	Kontakta auktoriserade Hitachi serviceverkstäder
	Övrigt	Motoröverhettning
		Fel modell på tändstiftet	Ersätt med angiven del Se "SPECIFICATIONER"
		Smutsig luftrengörare	Rengör
		Tilltäppning av kol (ljuddämparens utlopp)	Rengör
		Otilräcklig komprimering (kolv, kolvring, cylinder)	Kontakta auktoriserade Hitachi serviceverkstäder
Onormal vibration		Skärtillsatsen är inte korrekt monterad	Se "Installation av skärtillsats"
		Handtaget, handtagsfästet eller någon annan fästanordning är lös	Kontrollera och spänn åt
		Bladet är böjt eller skadat	Ersätt med nytt blad
		Gräs har fastnat runt transmissionskåpan	Ta bort gräset
Motorn går men skärtillsatsen rör sig inteRörligheten är dålig	Gräs har fastnat runt transmissionskåpan Ta bort	gräs och smuts
Motorn stannar inte Stoppknappen fungerar inte	ar inte	Ställ chokereglaget på START för att stanna motornSluta omedelbart att använda den och kontakta auktoriserade Hitachi serviceverkstäder
Motorn stannar när gasen är stängd Tomgångsvarvtalet är för lågt Kontakta auktoriserade Hitachi serviceverkstäder
Skärtillsatsen fortsätter att rotera även när gasreglaget är stängt	Tomgångsvarvtalet är för högtGasvajern är för hårt spänd	Kontakta auktoriserade Hitachi serviceverkstäder

BETYDNING AF SYMBOLER

Arbeid på glatt underlag kan före til uhell hvis du mister balansen.

○ Ikke røyk eller tillat røyking i nærheten av drivstoff eller gresstrimmeren när den er i bruk.

○ Tørk opp eventuelt drivstoff som er sølt før du starter motoren.
Flytt deg minst 3 meter fra stedet hvor du fylte på drivstoff før du starter motoren.
○ Stopp motoren før du tar av lokket på drivstofftanken.
○ Tøm drivstofftanken før du setter bort gresstrimmeren til oppbevaring. Vi anbefaler at du tømmer drivstofftanken hver gang du har brukt gresstrimmeren. Hvis det finnes drivstoff i tanken, må gresstrimmeren oppbevares slik at drivstoffet ikke lekker ut.
○ Oppbevar gresstrimmeren på et sted hvor drivstoffdamp ikke kan komme i kontakt med gnister eller åpne flammer fra vannvarmere, elektriske motorer og brytere, ovner o.l.

ADVARSEL

○ Bruk en aerosol-vernemaske som pustebeskyttelse när du skal klippe gress som er behandlet med ugressmiddel/insektmiddel.

Hekt den U-formede enden av nylontråden i sporet (24) på den midtre delen av spolen.
