DH 24PA - Borrmaskin HITACHI - Gratis bruksanvisning och manual

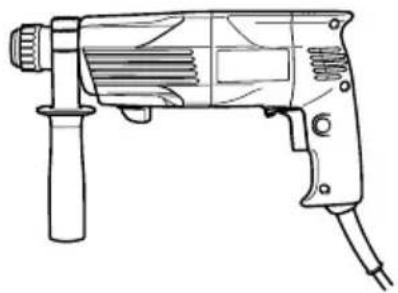

Produkttyp	Rotationshammarborr
Modell	DH 24PA
Märke	Hitachi
Strömförsörjning	AC 230V, 50/60Hz
Effekt	800 W
Tomgångshastighet	0-1050 varv/min
Slagfrekvens	0-4600 slag/min
Max borrdiameter (betong)	24 mm
Max borrdiameter (stål)	13 mm
Max borrdiameter (trä)	30 mm
Chucktyp	SDS-Plus
Vikt	2.3 kg
Mått (L x B x H)	360 x 85 x 210 mm
Variabel hastighetsreglage	Ja
Framåt/bakåt rotation	Ja
Säkerhetskoppling	Ja
Vibrationskontroll	Vibrationsdämpande sidohandtag
Dammsugning	Kompatibel med tillval dammsugare
Underhåll	Rengör ventilationsöppningar, smörj chucken månadsvis
Reservdelstillgång	Mässingshållare, kolborste, omkopplarenhet finns

Vanliga frågor - DH 24PA HITACHI

Vad är den maximala borrdjupet i betong för Hitachi DH 24PA?

Det maximala borrdjupet i betong är 24 mm. För djupare hål, använd en längre borr och rengör hålet regelbundet.

Kan DH 24PA användas för mejselarbete?

Ja, DH 24PA har ett hammarläge för lätt mejselarbete. Vrid lägesväljaren till hammarsymbolen och använd en SDS-Plus mejselborr.

Hur byter jag SDS-Plus-borren?

Dra tillbaka chuckhylsan, sätt i borren tills det klickar, släpp sedan hylsan för att låsa. För att ta bort, dra tillbaka hylsan och dra ut borren.

Vilken typ av fett ska jag använda för DH 24PA?

Använd Hitachi-fett eller ett litiumbaserat fett för slagmekanismen. Applicera en liten mängd på borrskaftet och inuti chucken regelbundet.

Hur justerar jag det extra sidohandtaget?

Lossa klämman genom att vrida handtaget moturs. Skjut handtaget till önskad position på kragen, dra sedan åt medurs.

Varför stannar min borr plötsligt under drift?

Säkerhetskopplingen aktiveras för att förhindra momentrekyl. Minska trycket och se till att borren inte är fastklämd. Om den löser ut ofta, kontrollera om det finns hinder.

Hur ofta ska jag byta kolborstarna?

Inspektera kolborstarna var 50:e driftstimme. Byt ut när de är nedslitna till 6 mm längd. Använd endast äkta Hitachi-borstar.

Kan jag använda en 2-polig förlängningssladd med DH 24PA?

Ja, men se till att sladden är klassad för verktygets ström och är i gott skick. För utomhusbruk rekommenderas en vattentät förlängningssladd.

Vad är rätt sätt att förvara borren?

Förvara på en torr plats, rengör damm och håll chucken lätt fettad. Ta bort batteriet om sladdlöst, men DH 24PA är sladdbunden, så rulla ihop sladden löst.

Var hittar jag serienumret på DH 24PA?

Serienumret finns på märkskylten som är fäst på borrkroppen, nära strömkabelns ingång. Det används för garanti och identifiering av delar.

BRUKSANVISNING DH 24PA HITACHI

Läs bruksanvisningen noga igenom före verktygets användning.

Vid användning av elektriska verktyg måste grundläggande säkerhetsföreskrifter, inklusive de följande, alltid följas för att minska risken för brand, elektriska stötar och personskador.

Läs igenom samtliga anvisningar nedan innan denna produkt tas i bruk. Spara anvisningarna. För säker användning:

1. Håll arbetsplatsen ren och i ordning. Oordning och skräp på arbetsplatsen medför risk för olycksfall.

2. Ge akt på arbetsomgivningen.

Utsätt inte verktyget för regn.

Använd inte verktygen i fuktiga eller våta utrymmen.

Se till att arbetsplatsen är välbelyst.

Använd inte ett elverktyg där det finns risk att det orsakar brand eller explosion.

1. Akta dig för elektriska stötar vid överföring eller kortslutning. Undvik beröring av jordade föremål eller ytor, (t.ex. rör, element, spisar eller kylskåp).

2. Håll barn borta. Låt ingen utomstående vidröra verktyget eller förlängningskabeln. Obehöriga skall ej tillåtas inom arbetsområdet.

3. Förvara verktyg. När verktyg inte används bör de förvaras på en torr, högt placerad plats, eller i ett låst utrymme, väl utom räckhåll för barn.

4. Använd inte våld. Maskinen arbetar både säkrare och bättre med den hastighet den är tilltänk för.

5. Använd rätt maskin. Tvinga inte en liten maskin göra ett arbete som är avsett för ett extra kraftigt verktyg.

Använd ett verktyg endast för de ändamål det är konstruerat för—använd t.ex. inte en cirkelsåg för att såga stockar och kubbar.

1. Använd rätt och ändamålsenligt utformade arbetskläder. Använd inte lösa kläder, smycken eller dylikt som kan fastna i maskinens rörliga delar. Vi rekommenderar användning av gummihandskar och halksfria skor eller stövlar utomhus.

Använd duk eller hårskydd om du har långt hår.

1. Använd skyddsglasögon. Om arbetsmomentet är dammigt, använd ansiktsmask eller andningsskydd.

2. Anslut tillbehör för dammuppsamling.

Se till att tillbehör för anslutning till en dammuppsamlare ansluts och används på korrekt sätt, när sådana tillbehör finns tillgängliga.

1. Var försiktig med nätkabeln. Lyft aldrig maskinen eller dra ur kontakten genom att enbart använda kabeln. Skydda kabeln från hetta, olja och vassa kanter.

2. Spänn alltid fast arbetsstycket med klämmor eller skruvstäd så att du har båda händerna fria för maskinens manövrering.

3. Se till att du har god arbetsställning medan du arbetar med maskinen.

4. Underhåll alltid maskinen väl. Håll maskinen både ren och i bra skick så att maskinens arbete blir både säkrare och bättre. Följ noga underhållsanvisningarna för rätt smörjning och byte av tillbehör. Gör periodisk inspektion av maskinkablarna. Överlåt allt eventuellt reparation-

sarbete till en auktoriserad verkstad. Kontrollera regelbundet förlängningskablarna. Byt ut vid behov.

Håll alltid handtagen torra och rena. Se till att det inte kommer olja och fett på dem.

1. Ta bort alla verktyg när du inte använder maskinen, före underhållsåtgärder och efter byte av tillbehör, som t.ex. blad, borrskär, skärblad mm.

2. Se alltid till att alla lösa föremål, såsom justernycklar och skruvnycklar, har tagits bort innan du startar maskinen.

3. Se till att maskinen inte startar oavsiktligt. Transportera aldrig en nätansluten maskin med fingret på startomkopplaren. Se till att maskinen är frånslagen innan du ansluter den till ett strömuttag.

4. Använd förlängningskablar för utomhusbruk. När du använder maskinen utomhus, skall du kontrollera att förlängningskabeln är för utomhusbruk.

5. Var på din vakt. Koncentrera dig på arbetet och använd sunt förnuft. Arbeta inte med maskinen när du är trött.

6. Kontrollera om verktygsdelarna är skadade. Kontrollera noga skadan på sprängskyddet, mm., innan fortsatt användning av maskinen för att se om maskinen och delen fungerar ordentligt och utför det arbete den är ämnad för. Kontrollera anpassningen av och rörligheten av de rörliga delarna; om det finns skadade eller brutna delar; fastsättningen av delar, mm. som kan påverka maskinfunktionen. Sprängskydd och dylika, skadade delar skall repareras eller bytas ut mot nya delar i en auktoriserad verkstad om inte annat anges i bruksanvisningen.

Bytet av skadade brytare och omkopplare skall utföras av en auktoriserad fackman.

1. Varning!

Användandet av andra tillbehör och delar än de som rekommenderas i denna bruksanvisning kan leda till risk för personskador.

1. Se till att verktyget repareras av en fackman. Detta elverktyg är i enlighet med tillämpliga säkerhetskrav. Reparationer får endast utföras av kvalificerade personer och med reservdelar av originaltyp. I annat fall kan användaren utsättas för betydande fara.

SPECIELLA FÖRSIKTIGHETSÅTGÄRDER VID SLAGBORRENS ANVÄNDNING

1. Använd öronskydd för att skydda din hörsel under arbetet.

2. Fatta inte tag i borrskäret under arbetets gång eller omedelbart efter slufört arbete så att du bränner dig, iom, att borrskäret blir mycket hett.

3. Innan brytning, sönderskavning eller borrning i väggar, tak eller golv skall du kontrollera att det inte finns elektriska kablar eller ledare inom arbetsområdet.

4. Fatta alltid tag i såväl handtaget som stödhandtaget, när du arbetar med hammarborren, så att inte den motständskraft som alstras blir anledning till olycksfall.

TEKNISKA DATA

Model DH24PA DH24PB
Spänning (i förbruksländer)* (110V, 115V, 120V, 127V, 220V, 230V, 240V)
Ineffekt 620W*
Tomgångsvarvtal	1050/min. 0 – 1050/min.
Antal slag pr minut vid full belastning 4400/min.
Borrdjup: Betong 3,4 – 24 mmStål 13 mmTrä 32 mm
Vikt (exkl. kabel och stödhandtag) 2,3 kg

* Se till att du kontrollerar verktygets namnplåt på grund av att den varierar beroende på försäljningsområdet.

STANDARD TILLBEHÖR

(1) Väska (av formgjuten plast) 1
(2) Stödhandtag 1
(3) Djupmått 1

Rått till ändringar av standard tillbehör förbehålles.

EXTRA TILLBEHÖR (sälges separat)

1. Borrning av förankringshäl (borrning med slag)

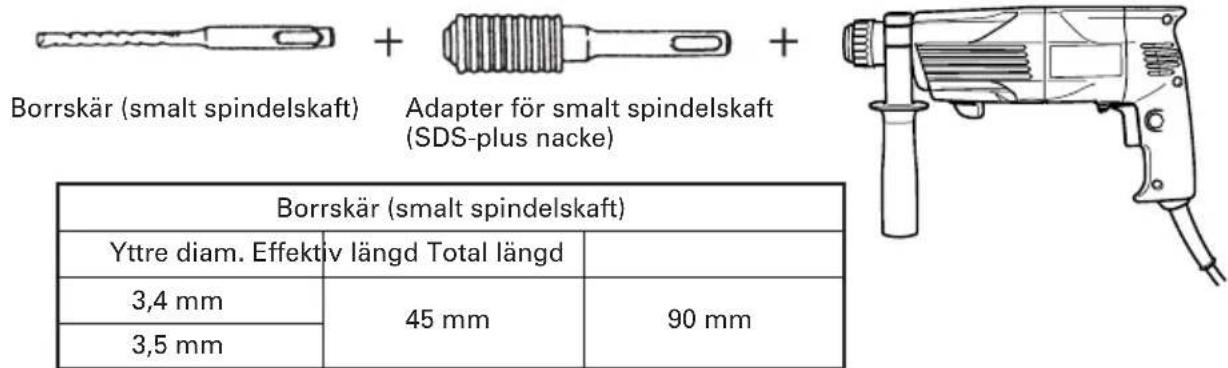

○Borrskär (smalt spindelskaft)

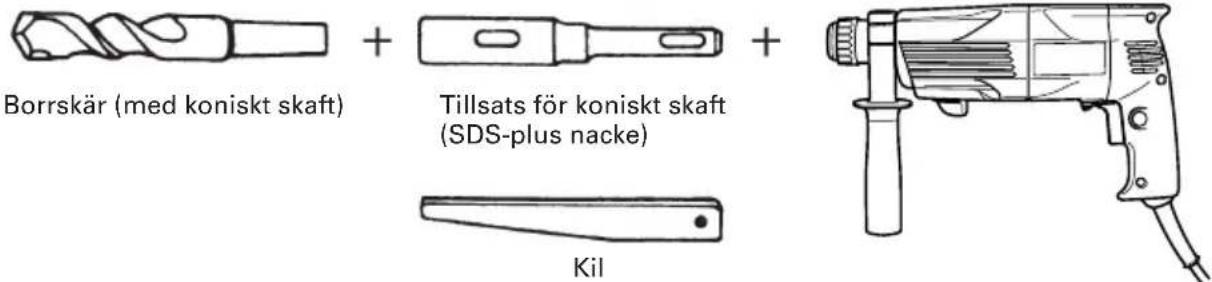

○Borrskär (med koniskt skaft) och tillsats för koniskt skaft.

Yttre diam.

11,0 mm

12,3 mm

12,7 mm

14,3 mm

14,5 mm

17,5 mm

21,5 mm

Olika typer av konor Passande borrskär
Morsekona (Nr. 1)	Borrskär(med koniskt skaft)	11,0 ~ 17,5 mm
Morsekona (Nr. 2)	Borrskär(med koniskt skaft)	21,5 mm
A-kona En tillsats för koniskt skaft formad some en A-kona eller B-kona tillhandahålles som extra hörande borrskär.
B-kona tillbehör utan til

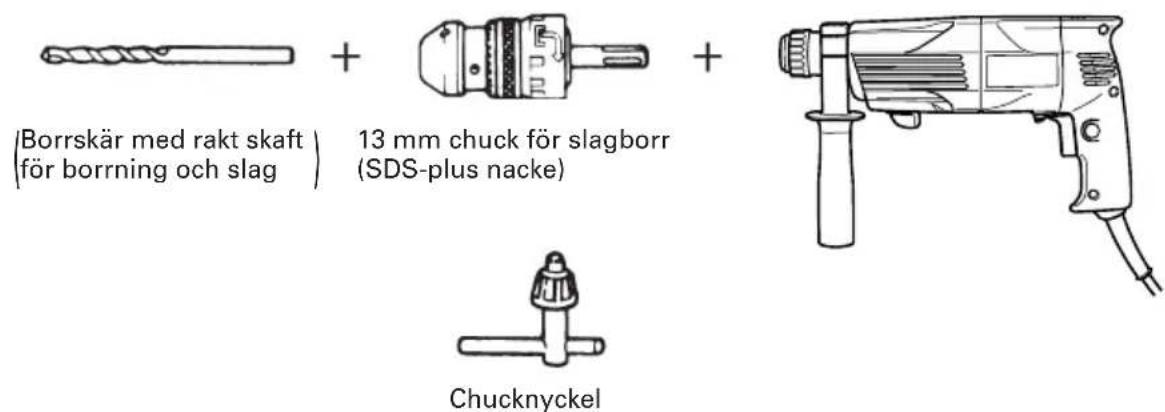

○13 mm chuck för slagborr och chucknyckel

Vid borrning med ett rakt borrskär för slagborrning med en slagborrmaskin.

2. Fastsättning av förankringsjärn

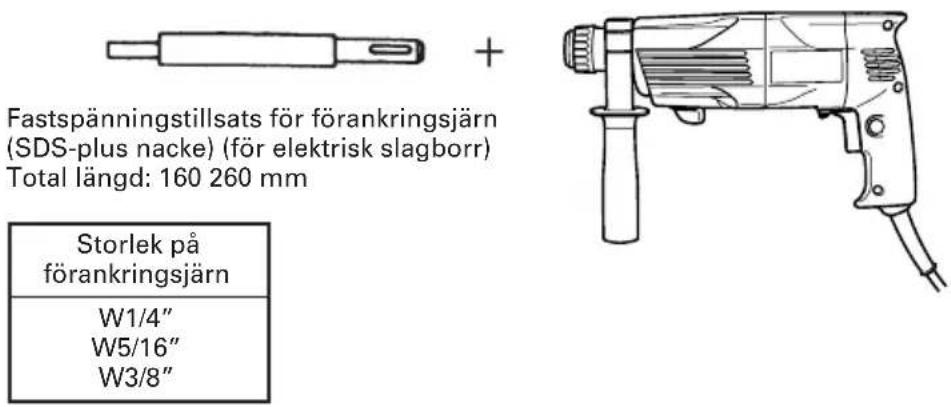

○Fastspänningstillsats för förankringsjärn (för elektrisk slagborr)

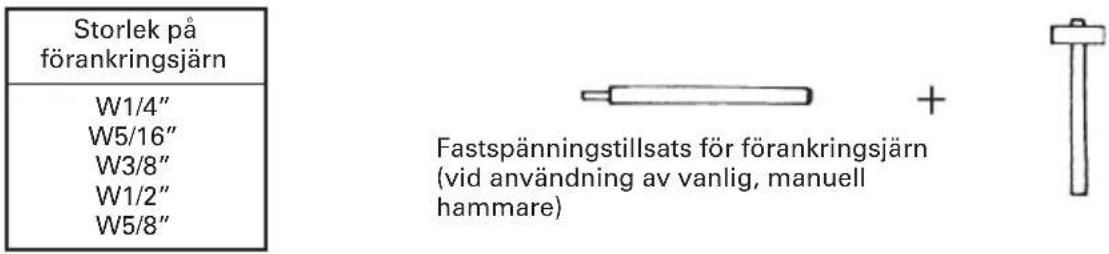

○ Fastspänningstillsats för förankringsjärn (vid användning av vanlig, manuell hammare)

3. Storhålsborrning (borrning med slag)

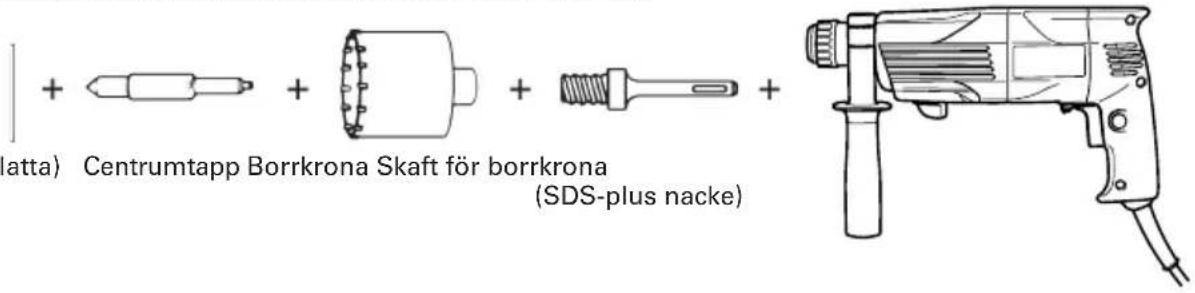

○Centrumtapp, borrkrona, skaft för borrkrona och styrplatta

(Styrplatta) Centrumtapp Borrkrona Skaft för borrkrona

Centrumtapp Borrkrona (yttre diam.) Skaft för borrkrona
-	(A)	25 mm29 mm	A
Centrumtapp (A) 35 mm		32 mm Skaft för borrkrona (A)38 mm
Centrumtapp (B) (B)		45 mm50 mm	Skaft för borrkrona (B)
Använd inte borrkronor vilkas yttre diam. är på 25 eller 29 mm	med styrplatta(styrplattan är inte konstruerad för användning med borrkronor, vilkas yttre diam. är på 25 eller 29 mm.)

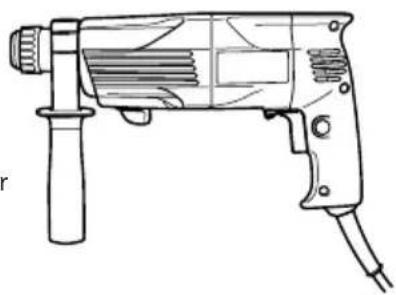

5. Iskruvning av bult med kemiskt ankar (borrning med slag)

+

+

(SDS-plus nacke) Adapter för 12,7 mm kemiskt ankar Adapter för 19 mm kemiskt ankar

6. Borrning av hål och skruvning av skruvar (endast borrning)

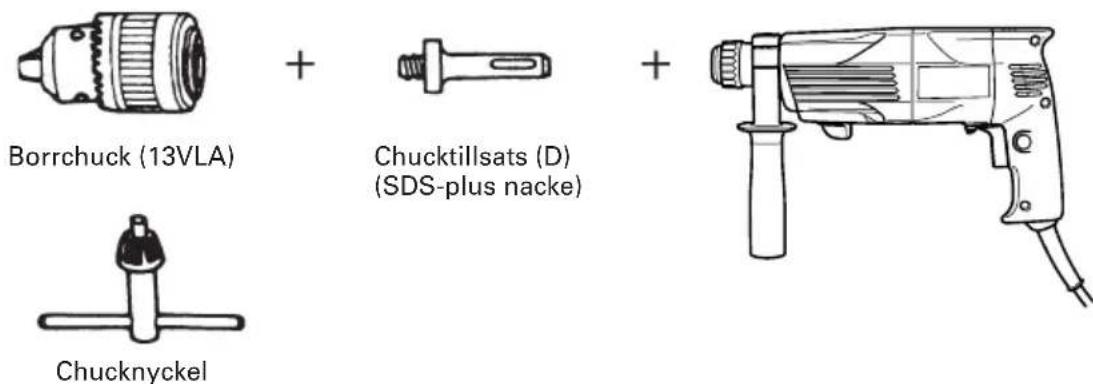

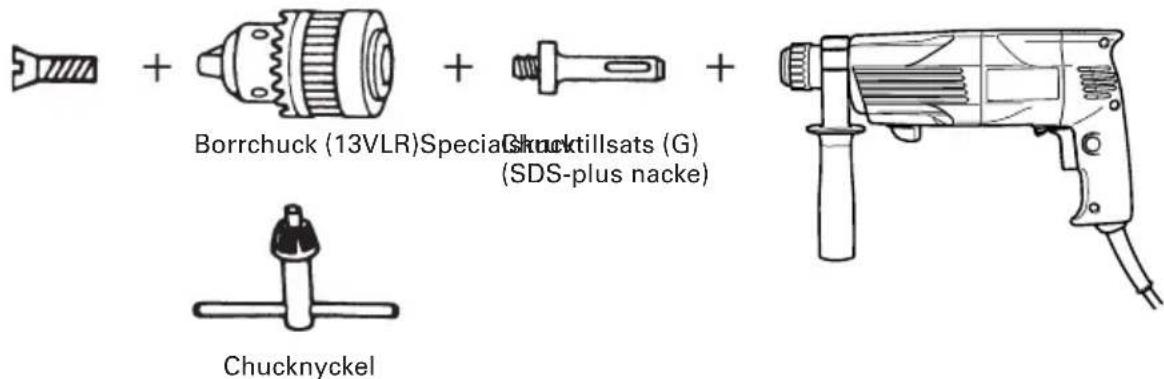

○Borrchuck, chucktillsats (G), Specialskruv och chucknyckel

7. Borrning av hål (endast borrning)

○13 mm borrchuckssats (omfattande chucknyckel) och chuck (för borrning i stål eller trä).

8. Indrivning av skruvar (endast rotation)

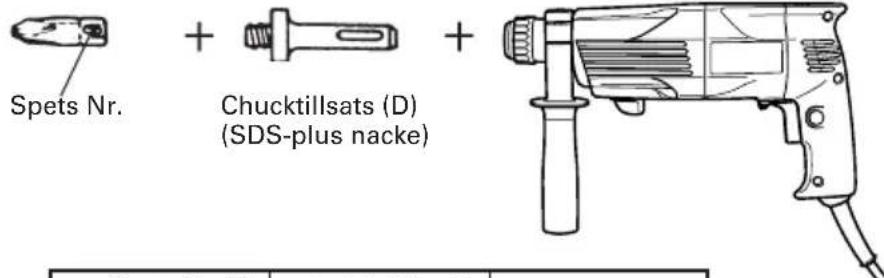

Spets Nr. Skruvstorlek Längd
Nr. 2 3 – 5 mm 25 mm
Nr. 3 6 – 8 mm 25 mm

9. Dammkoppe, Dammsamlare (B)

10. Fett A för borrens smörjning

500 gram (i en burk)

70 gram (i den gröna tuben)

30 gram (i den gröna tuben)

Rätt till ändringar av extra tillbehör förbehålles.

ANVÄNDNINGSOMRÅDE

Borrning och slag (hammarborrning)

○Borrning av förankringshål

○Borrning av hål i betong

○Borrning av hål tegel

Endast borrning

○Borrning i stål eller trä

(vid användning av extra tillbehör)

○Ätdragning av maskinskruvar och träskruvar

(Vid användning av extra tillbehör)

FÖRE ANVÄNDNING

1. Strömkälla

Se till att den använda strömkällan har samma spänning som den angiven på verktygets namnplåt.

1. Nätströmbrytare

Se till att strömbrytaren är i läget OFF (från) innan du ansluter maskinen till strömuttaget så att maskinen inte startar oavsiktligt.

1. Förlängningskabel

Om arbetsplatsen är så långt borta från strömuttaget att du använder en förlängningskabel, bör du se till att förlängningskabeln är tillräckligt tjock och har rätt klassificering. Använd så kort förlängningskabel som möjligt.

1. Borrskärets montering (Bild 1)

(1) För att sätta i ett borrskär (SDS-plus nacke) skall du dra tryckringen helt och hållet i pilens riktning, på det sätt som visas i Bild 1 och sätta i borrskäret så lång det går medan du vrider på det.

(2) Lossa på tryckringen så att borrskäret fastnar.

(3) För att ta ur borrskäret skall du dra tryckringen helt och hållet i pilens riktning och dra ut borrskäret.

1. När dammkoppen eller dammsamlaren (B) (Exstra tillbehör). monteras i slagborren (Bild 2, Bild 3)

Montera dammkoppen eller dammsamlaren (B), när slagborren används upp och nedvänd vid borring, efter dammansamlingsanordningens demotering för att samla upp damm och partiklar som ramlar ned.

○Dammkoppens montering

Montera dammkoppen i borrskäret enligt illustrationen på sid 2 för att använda dammkoppen.

Gör mitthålet i dammkoppen större med slagborrens hjälp, när dammkoppen fästs i ett borrskär med större diameter.

○Dammsamlarens (B) montering

Montera dammsamlaren (B) från borrskärsspetsens sida genom att anpassa dammsamlaren (B) till spåret i handtaget. (Bild 3)

WARNING:

○Dammkoppen och dammsamlaren (B) är endast avsedda att användas vid borning i cement. Använd dem inte vid borning i trä och metall.

○Skjut in dammsamlaren (B) så långt det går mot borrchucken på slagnborren.

○Dammsamlaren (B) vrids runt tillsammans med borrskäret, när slagborren slås på utan att dammsamlaren (B) trycks fast mot cementen. Tryck först fast dammsamlaren (B) mot cementen och slå först därefter på slagborren. (Dammsamlaren (B) kommer inte att vidröra cementen, utan roterar istället, när dammsamlaren (B) monteras i ett borrskär vars

längd överstiger 190 mm.)

Montera dammsamlaren (B) endast i slagborren när slagborren används med borrskär, vilkas längder är 166, 160 och 110 mm.)

○Töm dammsamlaren (B) efter borrning av två eller tre hål.

○Montera borrskäret i slagborren efter dammsamlarens (B) demontering.

1. Hur du väljer rätt skruvdragarspets

Vid skruvidragning skall skruvdragarpetsen väljas beroende på skruvdiametern, så att varken skruvhuvudet eller skruvdragarspetsen skadas.

1. Kontrollera verktygets rotationsriktning (Bild 4)

Verktyget roterar medurs (sett bakifrån) när du trycker på spakens högra (R) sida och moturs när du trycker på spakens vänstra (L) sida.

ANVÄNDNING

FÖRSIKTIGT!

Var noga med att slå ifrån startomkopplaren och koppla ur nätkabelns stickkontakt ur nätuttaget innan ett borrskär eller någon annan del ska monteras eller tas bort. Startomkopplaren ska också slås ifrån vid en arbetspaus eller efter avslutat arbete.

1. Startomkopplarens manövreing

(1) DH 24PA

Tryck in startomkopplaren och tryck på låsknappen, så att maskinen går kontinuerligt. Slå av maskinen genom att trycka på startomkopplaren så att låsknappen frigörs.

(2) DH 24PB

Borrskärets rotationshastighet beror på startomkopplarens intryckningsgrad. När du trycker lätt på startomkopplaren roterar borrskäret längsamt. Rotationshastigeten ökar allteftersom startom-kopplaren trycks in. Tryck på startomkopplaren och tryck in låsknappen for kontinuerlig borning. Slå av borrmaskinen genom att trycka på startomkopplaren så att låsknappen återsälls samtidigt som du friställer startomkopplaren till dess ursprungsläge.

1. Borring med slag

Slagborren kan sällas om för hammarborrning (rotation med slag) genom att väljarspaken vrids helt moturs till märket T (Bild 5).

(1) Montera borrskäret på slagborren.

(2) Placera borrspetsen på borningsstället och tryck därefter på startomkopplaren (Bild 6).

(3) Tryck inte för hårt på slagborren. Tryck lätt på slagborren så att dammet sprutar ut gradvis.

WARNING:

Om borrspetsen kommer i beröring med en järnstång som används i konstruktioner, stannar borren omedelbart och slagborren kommer att svänga runt. Beroende på detta skall du hålla ordentligt fast i både handtaget och i stödhandtaget som visas på Bild 6.

1. Endast borning

Slagborren kan användas som vanlig borrmaskin (borrning utan slag) genom att väljarspaken vrids helt medurs till märket (se Bild 7). Använd borrchucken och chucktillsatsen (extra tillbehör) för borrning i trä eller i metall.

Gör monteringen på följande sätt: (Bild 8)

(1) Sätt på borrchucken på chucktillsatsen.

(2) Delen på SDS-plus nacke är den samma som borrskäret. Se därför "lsättning av borrskäret" beträffande isättning.

WARNING:

○Hårt tryck mot slagborren ökr inte arbetstempot, men kan däremot skada spetsen på borrskäret så att slagborrens livslängd förkortas.

○Borrskäret kan gå av vid slagborrens utdragning ur borrhålet. Beroende på detta skall du dra borrskäret ur borrhålet med lätta fram-och återgående rörelser.

○Borra inte förankringshål eller hål i betong med slagborren ställd på vanlig berrning utan slag.

○Vid användning av borrchucken och chucktillsatsen på slagborren skall inte slagborren användas för borrning med slag boroende på att det kommer att förkorta både slagborrens och delarnas livslängder.

4. Indrivning av maskinskruvar (Bild 9)

Sätt först i skruvdragaren i fattningen i chucktillsatsens (D) ände.

Montera sedan chucktillsatsen (D) i verktyget enligt anvisningarna i punkt 4 (1), (2) och (3). Anpassa sedan skruvdragarens spets till spåren i skruvhuvudet, fatta tag i maskinen och dra åt skruven.

WARNING:

○Se till att du inte onödigt förlänger åtdragningstiden. Det kan skada skruven.

○Håll vid skruvindrivning slagborrmaskinen i rät vinkel i förhållande till skruvhuvudet för att skydda skruvhuvudet och/eller skruvdragarspetsen mot skador, och också för att vara säker på att indrivningskraften överförs till skruven.

○Koppla inte om slagborrmaskinen till slagborrning (slag och rotation) efter chucktillsatsens och skruvdragarens montering i maskinen.

5. Åtdragning av träskruvar (Bild 9)

(1) Hur du väljer rätt skruvdragarspets Det kan hända att skruvidragaren lossnar från skruvhuvudet när du använder skruvidragaren på en vanlig träskruv med en skåra. Använd helst träskruvar med krysshuvuden.

○Borre lämpliga förhål i trämaterialet före skruvarnas åtdragning. Passa in skruvdaragspetsen i krysset på skruvhuvudet och gör indrivningen av skruvarna i i hålen försiktigt.

○Driv först slagborrmaskinen med låg hastighet ända tills träskruven har drivits in något, och tryck sedan in startomkopplaren för att öka indrivningskraften till maximal styrka.

WARNING:

lakta försiktighet och ta hänsyn till materialhårdheten vid borrning av lämpliga förhål i träväggar eller paneler. Om förhålet är för litet eller för grunt, kommer träskruvens åtdragning att fodra hög indrivningskraft, viket göt att gängorna på träskruven kan skadas.

6. Användning av djupmätaren (Bild 10)

(1) Lossa på ratten på sidohandtaget och sätt i stoppanordningen i handtagets monteringshål.

(2) Justera djupmätarens läge i förhållande till hålets djup och drag fast rattbulten ordentligt.

7. Hur du använder ett borrskär med koniskt skaft med tillsatsen för det koniska skaftet

(1) Montera tillsatsen för det koniska skaftet på slagborren (se Bild 11).

(2) Montera ett borrskär med koniskt skaft i tillsatsen (se Bild 11).

(3) Tryck på startomkopplaren för att slå på slagborren och borra ett hål med önskat borrdjup.
(4) Sätt i en kil i skåran på tillsatsen för att tå loss borrskäret (med det koniska skaftet) och slå med en hammare på kilhuvudet samtidigt som du stöder slagborren på stödklossare eller stödställning (se Bild 12).

HUR DU ANVÄNDER EN BORRKRONA (FÖR LÄTTARE BORRARBETEN)

Använd en borrkrona (för lättare borrarbeten) med den centrumtapp och det skaft för borrkronan, som tillhandahålles som extra tillbehör, vid storhålsborrning.

1. Fastsättning

WARNING:

Se till att du står av strömmen och drar ur kontakten ur strömuttaget innan du sätter fast borrkronan.

Slipa eller byt ut borrskäret så snart det börjar bli slitet.

(1) Skruva fast skaftet i borrkronan enligt Bild 13. Inolja skaftets gängade del före dess fastskruvning i borrkronan så att isärtagningen blir lättare.
(2) Fäst skaftet med borrkronan på slagborren som visas i Bild 14.
(3) Tryck centrumtappen i styrplattan så långt det gåar.
(4) Montera styrplattan i borrkronan genom att vrida styrplattan till vänster eller höger så att den inte lossnar, inte ens när den används upp och nedvänd (se Bild 15).

2. Borrning av hål (Bild 16)

(1) Anslut nätkontakten till strömuttaget.
(2) Tryck den inbyggda fjädern i centrumtappen rakt och lätt mot vägg-eller golvytan så att hela huvudet på borrkronan ligger tätt an mot borrstället. Slå på borren och sätt igång med borrningen.
(3) När borrdjupet blir ca. 5 mm, stabiliseras borrhålsläget. Ta då loss centrumtappen och styrplattan från borrkronan och borra hålet färdigt.
(4) Hårt tryck mot slagborren ökar inte arbetstempot, men kan däremot skada spetsen på borrskäret så att slagborrens livslängd förkortas.

WARNING:

Slå alltid av strömmen och dra ur nätkontakten ur strömuttaget innan du demonterar centrumtappen och styrplattan.

Du kan också demontera borrkronan genom att först ta isär skaftet från slagborren. Håll i borrkronan och slå med en hammare två till tre gånger kraftigt på skafthuvudet så att gängningen blir glapp och du kan demontera borrkronan.

SMÖRJNING

Använd ett lågviskositets smörjmedel för smörjning av denna slagborrså att användningstiden av borren förlängs utan att smörjmedlet måste ersättas. Rådfråga den närmaste återförsäljaren eller auktoriserade reparationsverkstaden beträffande ny smörjning om smörjmedlet läcker vid en glapp skruv.

Forsatt användning av dåligt smord slagborr kommer att resultera i kärvning och förkortar borrens livslängd.

WARNING:

Endast det angivna smörjmedlet skall användas i denna maskin. Användning av andra typer av smörjmedel kan inverka negativt på maskinens

prestanda. Se till att du rådfrågar återförsäljaren beträffande byte av smörjmedel.

UNDERHÅLL OCH ÖVERSYN

1. Kontroll av borrskär

Användning av dåligt slipat eller skadat borrskär kan resultera i driftstörningar och nedklassad arbetseffektivitet.

Slipa eller byt ut borrskäret så snart det börjar bli slitet.

2. Kontroll av monteringsskruvar:

Se till att varje monteringsskruv är ordentligt åtdragen. Kontrollera skruvarna med jämna mellanrum. Slarv kan resultera i olycksfall.

3. Motorns underhåll

Motorn är elverktygets viktigaste del. Utsätt den inte för olja eller väta så att den skadas.

4. Kontroll av kolborstar (Bild 18)

Motorn använder sig av kolborstar som är förbruksdelar. När de börjar bli slitna eller komma i närheten av avnötningsgränsen, kan de vara orsak till motorfel. När motorn är utrustad med en automatisk, motoravstängande kolborste, kommer den att stanna motorn automatiskt. Byt ut båda kolborstarna efter motorstopp mot nya borstar med samma borstnummer som visas i bilden. Se också till att kolborstarna hålls rena och att de rör sig fritt i kolhållaren.

5. Hur du byter ut kolborstarna (Bild 19)

○Urtagning

(1) Skruva loss de tre skruvar som håller handtagskåpan på plats och ta av handtagskåpan.
(2) Ta ur kolhållaren med kolborstarna, men ge akt på att du inte drar onödigt hårt i de anslutningsledningar som finns innanför kolhållaren.
(3) Frånkoppla borsklämman och ta kolborstarna ur hållaren.

○lsättning

(1) Sätt i en ny kolborste i kolhållaren och anslut borstklämman till kolborsten.
(2) Se till att kolhållaren och de andra delarna kommer på sina rätta platser enligt Bild 19.
(3) Se till att anslutningsledningen kommer på sin rätta plats. Ge akt på att anslutningsledningen inte kommer i beröring med ankaret eller de andra roterande delarna i motorn.
(4) Sätt handtagskåpan på plats, men ge akt på att anslutningsledningen inte kommer i kläm. Fäst handtagskåpan med de tre skruvarna.

WARNING:

Se till att du följer de ovanbeskrivna anvisningarna noggrant, så att de inre ledningarna inte kommer i kontakt med ankaret eller kommer i kläm mellan höljet och maskinutrymmet. Då finns det nämligen risk för elektriskt överslag så att maskinskötaren kan skadas allvarligt.

Håll inte på med andra delar än de delar som är nödvändiga för kolborstens byte.

ANMÄRKNING

Beroende på HITACHIs kontinuerliga forskningsoch utvecklingsarbete, förbehåller HITACHI rätten till ändringar av tekniska data utan föregående meddelande.

Information angående buller och vibrationer

Uppmätta värden har bestämts enligt EN50144.

Normal, A-vägd ljudtrycksnivå: 90 dB (A)

Normal ljudeffektnivå: 103 dB (A)

Använd öronskydd.

Normalt, vägt effektivvärde för acceleration: 8,0 m/s ^2 .

GENERELLE FORSIGTIGHEDSREGLER

ADVARSEL!

Bor (med konisk skaft)

Adaptor til konisk skaft (SDS Plus skaft)

○Udskift boret, när støvsamleren (B) tages af.

(1) Monter konsskaftadapteren på slagboremaskinen (Fig. 11).

(2) Fest boret (konusskaft) til konusskaftadapteren. (Fig. 11)

Vidre bruk av slagboremaskinen när smøring har lekket ut, vil redusere slagboremaskinens livstid.

ADVARSEL:
