BRUKSANVISNING FCR 925 TC FRANKE

SE Handbok för installation, användning och underhåll Spisfläkt

FCR 625 TC

FCR 925 TC

INDEX

EN

Bruksanvisningen refererar till olika modeller av denna apparat. Med anledning av detta kan det finnas beskrivningar av enskilda egenskaper som inte gäller den specifika apparaten.

INSTALLATION

• Tillverkaren ansvarar inte för eventuella skador som orsakas av felaktig installation eller användning.
• Min. säkerhetsavständ mellan spishällen och köksfläkten är 650 mm (vissa modeller kan installeras på en lägre höjd; se avsnittet gällande drift- och installationsmått).
• Kontrollera att nätspänningen motsvarar den som anges på märkplåten inuti köksfläkten.
• För apparater i klass I, säkerställ att bostadens elsystem har en lämplig jordanslutning.

Anslut köksfläkten till en rökgaskanal med en min.

rördiameter på 120 mm. Sträckan där matos avleds ska vara så kort som möjligt.

• Anslut inte fläkten till rökgaskanaler för förbränningsrök från värmepannor, öppna spisar o.s.v.
• Om köksfläkten används i kombination med andra apparater som inte är eldrivna (t.ex. gasdrivna apparater), ska du sörja för en tillräcklig ventilation av lokalen för att förhindra returflöde av förbränningsgas. I köket ska det finnas en öppning i direkt förbindelse med utsidan för att garantera tillflödet av ren luft. När köksfläkten används i kombination med andra apparater som inte är

eldrivna, får inte lokalens negativa lufttryck överskrida 0,04 mbar för att förhindra att rök sugs tillbaka in i lokalen via köksfläkten.

- Om elkabeln skadas, ska den bytas av tillverkaren eller av servicecentret för att undvika varje risk.

• Om installationsanvisningarna för gasspishällen anger ett större avständ än det ovan angivna, måste det beaktas. Följ gällande lagstiftning angående utsugning av luft.
• Använd endast skruvar och beslag som är lämpliga för köksfläkten.

Obs! Om det inte installeras skruvar och fästanordningar som överensstämmer med dessa anvisningar kan det leda till risk för elektrisk stöt.

- Anslut köksfläkten till elnätet genom att använda en tvåpolig brytare som har min. 3 mm kontaktavständ.

ANVÄNDNING

• Köksfläkten har uteslutande konstruerats för hushållsbruk, för att avlägsna matos i köket.
• Använd aldrig köksfläkten för andra ändamål än vad den är konstruerad för.
• Se till att det aldrig uppkommer höga lågor under köksfläkten när den är igång.
• Justera lågans styrka så att den endast berör kokkärlets botten och inte slickar utmed dess sidor.

- Fritöserna ska kontrolleras hela tiden under användningen. Den överhettade oljan kan ta eld.

- Flambera inte under köksfläkten. Det finns risk för eldsvåda.

- Denna apparat får användas av barn (över 8 år), personer med nedsatt fysisk, sensorisk eller

mental funktionsförmåga eller personer som saknar erfarenhet eller kunskap om hur den används, under förutsättning att de övervakas av någon som kan ansvara för deras säkerhet eller som har lärt dem hur apparaten används på ett säkert sätt och gjort dem medvetna om riskerna. Barn får inte leka med apparaten. Rengöring och underhåll får inte utföras av barn utan tillsyn av en vuxen.

- WARNING! De åtkomliga delarna kan bli mycket varma under användningen av spisar, matlagningsapparater o.dyl.

UNDERHÅLL

• Stäng av eller frånkoppla apparaten från elnätet före rengöring eller underhåll.
• Rengör och/eller byt ut filtren efter den angivna tidsperioden (brandrisk).
• Fettfiltren ska rengöras varannan månad eller oftare vid intensiv användning. De kan diskas i diskmaskin.
• Det aktiva kolfiltret kan varken diskas eller regenereras. Filtret ska bytas cirka var 4:e månad eller oftare vid intensiv användning.
• Rengör köksfläkten med en fuktig trasa och ett neutralt flytande rengöringsmedel.

Symbolen på apparaten eller emballaget anger att apparaten inte får hanteras som hushållsavfall. Den ska i stället lämnas in på en uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att apparaten hanteras på rätt sätt bidrar du till att förebygga eventuella negativa miljö- och hälsoeffekter som kan uppstå om apparaten kasseras som vanligt avfall. För ytterligare upplysningar om återvinning av apparaten bör du kontakta lokala myndigheter, sophämtningstjänsten eller affären där du köpte apparaten.

Mått

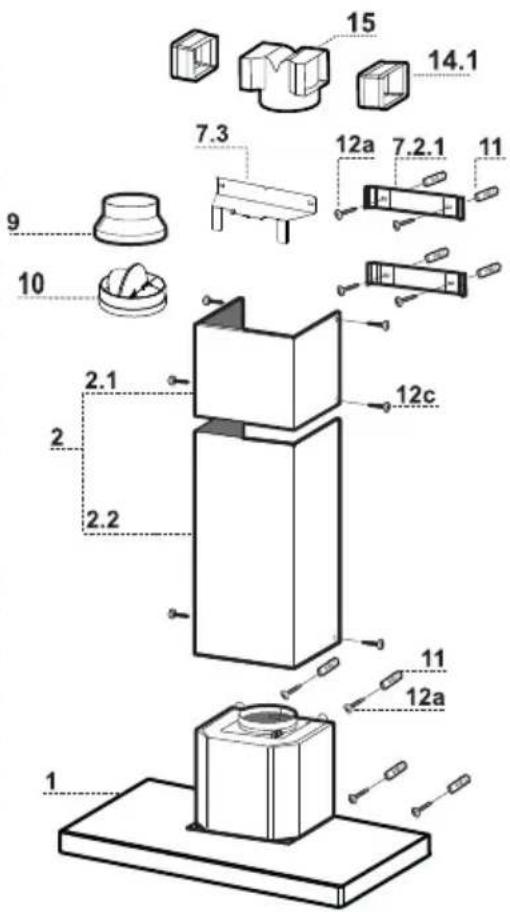

Ref.	Antal	Produktkomponenter
1	1	Köksfläkthus, komplett med: manöveranordningar,lampa, fläkt, filter
2	1	Teleskopisk skorsten bestående av:
2.1	1	Överdel
2.2	1	Underdel
9	1	Reduktionsfläns ø 150-120 mm
10	1	Fläns ø 150 med backventil
14.1	2	Anslutningsstycke för luftutsläpp
15	1	Luftutsläppsgrenrör

Ref. Antal Installationskomponenter

7.3	1	Luftutsläppsgrenrörs konsol
7.2.1	2	Fästvinklar för övre skorstensdel
11	8	Väggpluggar
12a	8	Skruvar 4,2 x 44,4
12c	6	Skruvar 2,9 x 9,5

1 Dokumentation

Borrning i vägg och montering av fästen

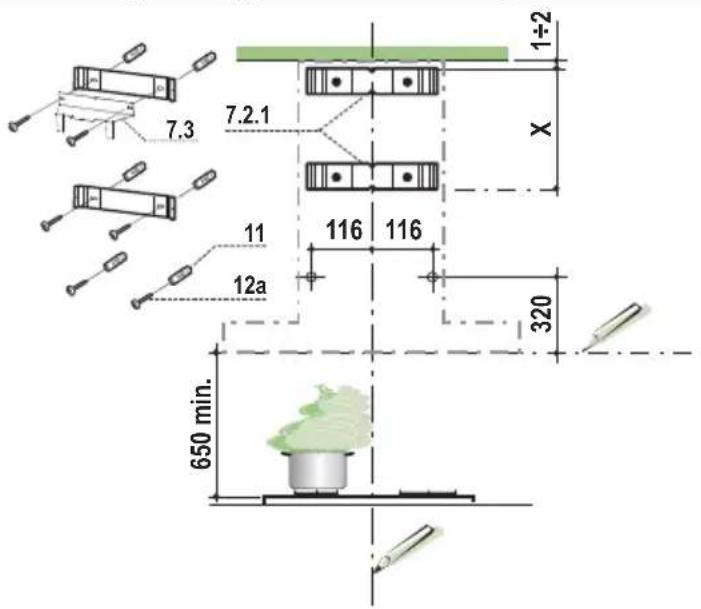

Märkning av vägg:

- Dra en vertikal linje på stödväggen, upp till innertaket, eller så högt som behövs, till mitten av det område där köksfläkten skall monteras.

- Dra en horisontell linje 650 mm ovanför köksfläkten.

- Placera fäste 7.2.1 på väggen, ca 1-2 mm från innertaket, eller så högt som möjligt. Linjera fästets centrum (hack) med den vertikala referenslinjen.

- Markera centrumpunkterna för fästets skruvhål på väggen.

- Placera fästet 7.2.1 på väggen X mm under det första fästet (X = längden på den medföljande skorstensdelen. Linjera fästets centrum (hack) med den vertikala referenslinjen.

- Markera centrumpunkterna för fästets skruvhål på väggen.

- Markera en referenspunkt enligt bild 116 mm från den vertikala referenslinjen och 320 mm ovanför den horisontella linjen.

- Upprepa samma förfarande på den andra sidan.

- Borra hål ø 8 mm i de markerade punkterna.

• Sätt pluggarna 11 i hålen.

- Fixera det nedre fästet 7.2.1 med hjälp av de medföljande skruvarna 12a (4,2 x 44,4).

- Fixera det övre fästet 7.2.1 och konsolen 7.3 med de två medföljande skruvarna 12a (4,2 x 44,4).

- Sätt dit skruvarna 12a (4,2 x 44,4) som följer med kupan. Skruva in dessa tills de lämnar ett mellanrum till väggen på 5-6 mm.

Montering av köksfläktsstomme

• Innan du hakar fast köksfläktsstommen, skruva åt de 2 skruvarna Vr placerade i köksfläktsstommens fasthakningspunkter.
• Haka fast köksfläktsstommen på skruvarna 12a.
• Skruva slutgiltigt fast stödskruvarna 12a.
• Skruva på skruvarna Vr för att nivellera köksfläktsstommen.
• Om det bedöms nödvändigt kan du fästa fläktkåpan på väggen med andra skruvar och expansionspluggar, som kan placeras invändigt köksfläktsstommen.

Anslutningar

LUFTUTSLÄPP SUGANDE VERSION

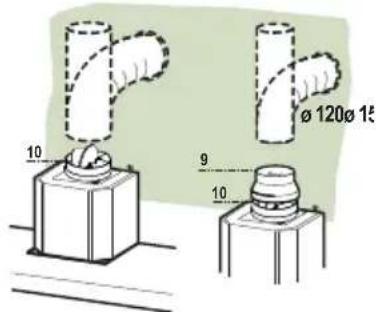

För installation i sugande version anslut fläktkåpan till utgångs-rörsystemet med ett styv eller böjlig slang med en diameter på 150 eller 120 mm, valet lämnas åt installatören.

Anslutning till slang med ø 150

• Sätt i flänsen ø 150 10 på utgången av köksfläktsstommen.
• Fäst slangen med lämpliga slangklämmor. Nödvändigt material medföljer inte.

Anslutning till slang med ø 120

• För anslutning med en slang med 120 mm diameter, sätt i reduktionsflänsen 9 på den tidigare installerade ø 150 flänsen.
• Fäst slangen med lämpliga slangklämmor. Nödvändigt material medföljer inte.
• I båda fallen avlägsna eventuella luktfilter med aktivt kol.

KOLFILTER

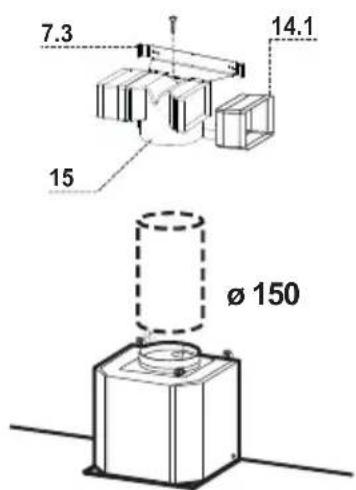

• För in förlängningsstyckena 14.1 i grenröret 15.
• Sätt i anslutningen 15 i stödkonsolen 7.3 och fäst den med en skruv.
• Kontrollera att förlängningsstyckna sitter horisontelt och vertikalt uppriktade. Om så inte är fallet justera detta.
• Anslut grenröret 15 till köksfläkten genom att använda en fast eller en flexibel slang.
  • Montera dit kolfilter

ELEKTRISK ANSLUTNING

• Anslut fläktkåpan till eluttaget och installera en tvåpolig brytare med en öppning på minst 3 mm emellan kontakterna.
• Avlägsna fettfiltren (se avsnitt "Underhåll") och se till att nätsladdens kontaktdon är rätt isatt i fläktens uttag

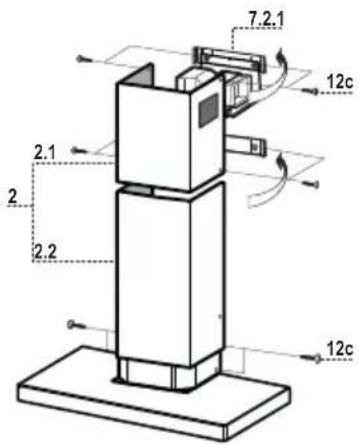

Skorsten, övre sektion

• För försiktigt två motstående sidor av den övre skorstensdelen utåt och haka dem på fästena 7.2.1. Se till att de sitter ordentligt.
• Fixera sidorna mot fästena med hjälp av de 4 skruvarna 12c som medföljer.
• Kontrollera att förlängningsstyckna sitter horisontelt och vertikalt uppriktade. Om så inte är fallet justera detta.

• För försiktigt två motstående sidor av den nedre skorstensdelen utåt och haka fast dem mellan den övre skorstensdelen och väggen. Se till att de kommer ordentligt på plats.
• Fixera den undre skorstensdelens sidor mot fläkthuset med hjälp av de 2 skruvarna 12c (2,9 x 9,5) som medföljer.

Manöverpanel

T1T2T3T4L
|	|	|	|	|
○	1	2⊗	3i	≡

Knapp	Funktion
T1	Stänger av motorn.
T2	Stänger av motorn på hastighet 1	Knapparna T1+T2 tänds.
T3	Stänger av motorn på hastighet 2	Knapparna T1+T3 tänds.
	Håll in knappen i två sekunder för att aktive-ra avstängning med 30 minuters fördröjning (motor+belysning). Det är möjligt att byta hastighet med denna funktion aktiverad.	Knapparna T1+ (T2 eller T3 eller T4) blinkar.
T4	Stänger av motorn på hastighet 3	Knapparna T1+T4 tänds.
	Håll in knappen i två sekunder för att intensiv hastighet under 6 minuter, därefter åter-går den till tidigare inställd hastighet. Lämp-lig för att hantera intensiv osutveckling.	Knappen blinkar.
L	Tryck en gång för arbetsbelysning. Knapptryckning
	Håll in knappen i två sekunder för grundbe-lysning.	Knapptryckning

FETTFILTER

RENGÖRNING AV FETTFILTER

• rengöring av fettfilter av metall.
• filtren är diskbara och måste rengöras minst varannan månad. Rengör oftare vid intensiv användning.
• ta bort filtren, ett i taget, låt dem torka före återmontering.
• vid återmontering av filtren, var noga med att handtagen vänds utåt.

• byte av kolfilter:
  • ta bort fettfiltren av metall
  • ta bort de igensatta kolfiltren
  • sätt tillbaka fettfiltren av metall

Varning: Denna apparat är utrustad med ett vitt LED-ljus av klass 1M enligt normen EN 60825-1: 1994 + A1:2002 + A2:2001; max. avgiven optisk effekt@439nm: 7μW. Titta inte direkt med optiska instrument (ki-kare, förstoringsglas....).

- För byte kontakta servicecenter. ("För inköpet vänd dig till ett servicecentra").

Franke S.p.a.

Via Pignolini,2

37019 Peschiera del Garda (VR)

www.franke.it
