Produkttyp	Sticksåg
Varumärke	Black & Decker
Modell	KS901PE
Ingångsspänning	230 V
Tomgångshastighet	0 – 3 000 min⁻¹
Max skärdjup (trä)	90 mm
Max skärdjup (stål)	8 mm
Max skärdjup (aluminium)	15 mm
Vikt	2,2 kg
Ljudtrycksnivå (LpA)	88 dB(A) (osäkerhet K=3 dB(A))
Vibrationer (sågning trä/skivor)	12,3 m/s² (osäkerhet K=1,5 m/s²)
Vibrationer (sågning metall)	7,3 m/s² (osäkerhet K=1,5 m/s²)
Hastighetsväljare	Elektronisk varvtalsreglering (0–3000 min⁻¹)
Pendelväljare	4 lägen (0 till 3)
Vinklingsbar sågplatta	0°, 22,5°, 45° vänster och höger
Sågbladssystem	Utan verktyg (spärrsvag)
Dammsugaranslutning	Ja (dammutgång)
Sightline®-funktion	Synlig skärlinje genom genomskinlig fönster
Garanti	2 år (hushållsbruk)
Underhåll och rengöring	Rengör ventilationsöppningarna med en mjuk borste; torka av motorutrymmet med en fuktig trasa; använd inte lösningsmedel
Säkerhet	Dubbelisolation; säkerhetsavstängning; sågbladsblockering; detaljerade säkerhetsanvisningar i bruksanvisningen
Reservdelar och reparerbarhet	Sågblad, styrningar, skydd mot splitter; reparation hos auktoriserad Black & Decker-serviceverkstad
Allmän information	Hushållsbruk; levereras med sågblad för raka snitt; tillval: parallellanslag X43005-XJ

Vanliga frågor - KS901PE BLACK & DECKER

Hur byter man sågbladet på sticksågen KS901PE ?

För att byta sågblad, se till att verktyget är avstängt och urkopplat. Håll sågbladet med tänderna framåt, tryck spärrspaken (3) bort från sågplattan, för in bladets skaft helt i bladhållaren (8) och släpp sedan spaken.

Hur ställer man in sågplattan för vinkelsågning ?

Lossa skruven (10), dra sågplattan (4) framåt, vrid den åt vänster eller höger till en vinkel på 22,5° eller 45°, tryck tillbaka den och dra åt skruven. För att återgå till 0°, upprepa proceduren genom att vrida mot mitten.

Vilken typ av sågblad ska man använda för att såga metall ?

Använd ett specifikt sågblad för metallsågning. Använd inte pendelfunktionen. Ställ pendelväljaren på läge 0 (ingen pendling) och välj låg hastighet.

Hur använder man Sightline®-funktionen ?

Rita skärlinjen med blyerts, placera sågen på linjen och titta rakt ovanför sågen. Det genomskinliga fönstret gör att du enkelt kan följa skärlinjen.

Kan jag ansluta en dammsugare till sågen ?

Ja, för in dammsugarslangen i dammutgången (5) som sitter på baksidan av verktyget. Varning: Använd inte dammsugare vid metallsågning på grund av heta partiklar.

Hur gör man ett sticksnitt ?

Luta sågen framåt tills framkanten på sågplattan vilar på ytan och sågbladet är fritt. Slå på strömmen, vänta tills maxhastighet uppnåtts, sänk sedan långsamt bakkanten tills sågbladet når fullt djup. Håll sågplattan plant och börja såga.

Vilka är de viktigaste säkerhetsanvisningarna ?

Bär skyddsglasögon och dammask. Bär inte lösa kläder. Håll arbetsområdet rent och håll barn borta. Använd verktyget endast till avsedda material (trä, metall, plast). Läs noggrant bruksanvisningen.

Hur underhåller man sticksågen KS901PE ?

Rengör regelbundet ventilationsöppningarna med en mjuk borste eller en torr trasa. Rengör motorutrymmet med en fuktig trasa. Använd inte lösningsmedel eller slipande rengöringsmedel. Undvik att vätska tränger in i verktyget.

Vilka tillbehör finns tillgängliga för denna modell ?

Reservsågblad, ett parallellanslag (art.nr X43005-XJ) för cirkulära och parallella snitt, samt ett splitskydd (medföljer modell KS901SE). För modell KS801SE finns sågblad för raka snitt som tillval (X21001-XJ).

Var kan jag få min såg reparerad ?

Kontakta en auktoriserad Black & Decker-verkstad. Listan över auktoriserade servicecenter finns på www.2helpU.com. Försök inte reparera verktyget själv, överlämna det till kvalificerad personal med originaldelar.

BRUKSANVISNING KS901PE BLACK & DECKER

Din BLACK+DECKER-fi gursåg är avsedd för sågning i trä, metall och plast. Verktyget är endast avsett som konsumentverktyg.

Säkerhetsföreskrifter

Allmänna säkerhetsanvisningar för elverktyg

Varning! Läs alla säkerhetsföreskrifter och alla anvisningar. Fel som uppstår till följd av att säkerhetsföreskrifterna och anvisningarna nedan inte följts kan orsaka elstötar, brand och/eller allvarliga kroppsskador.

Spara alla säkerhetsföreskrifter och anvisningar för framtida bruk. Begreppet "elverktyg" nedan syftar på nätdrivna elverktyg (med nätsladd) och batteridrivna elverktyg (sladdlösa).

1. Säkerhet i arbetsområdet

a. Håll arbetsområdet rent och väl upplyst. Oordning och dålig belysning på arbetsplatsen kan leda till olyckor.

b. För att undvika explosionsrisk bör du inte använda elverktyget i omgivningar med brännbara vätskor, gaser eller damm. Elverktyg alstrar gnistor som kan antända dammet eller gaserna.

c. Håll barn och andra personer på betryggande avständ när du använder elverktyg. Om du störs kan du förlora kontrollen.

1. Elsäkerhet

a. Elverktygets stickkontakt måste passa i eluttaget. Stickkontakten får absolut inte ändras. Använd inte adapterkontakter tillsammans med jordade elverktyg. Med oförändrade stickkontakter och passande vägguttag minskas risken för elstötar.

b. Undvik kroppskontakt med jordade ytor som t.ex. rör, värmeelement, spisar och kylskåp. Det finns en större risk för elstötar om din kropp är jordad.

c. Skydda elverktyget mot regn och väta. Om vatten tränger in i ett elverktyg ökar risken för elektriska stötar.

d. Hantera inte nätsladden ovarsamt. Använd inte sladden för att bära eller dra elverktyget och inte heller för att dra ut kontakten ur vägguttaget. Håll nätsladden borta från värme, olja, skarpa kanter och rörliga maskindelar. Risken att du får en elstöt är större om sladdarna är skadade eller tilltrasslade.

e. Använd endast förlängningssladdar som är godkända för utomhusbruk när du arbetar med elverktyg utomhus. Om du använder en förlängningssladd som är avsedd för utomhusbruk minskar risken för att du ska få en elstöt.

f. Om du måste använda ett elverktyg på en fuktig plats ska du använda jordfelsbrytare. Jordfelsbrytaren minskar risken för elektriska stötar.

1. Personlig säkerhet

a. Var uppmärksam, se på vad du gör och använd elverktyget med förnuft. Använd inte elverktyget när du är trött eller om du är påverkad av droger, alkohol eller mediciner. Under användning av elverktyg kan även en kort ouppmärksamhet leda till allvarliga kroppsskador.

b. Använd skyddsutrustning. Bär alltid skyddsglasögon. Den personliga skyddsutrustningen, t.ex. dammfi ltermask, halkfria säkerhetsskor, hjälm och hörselskydd, minskar risken för kroppsskada när den används vid rätt tillfällen.

c. Undvik oavsiktlig igångsättning. Kontrollera att strömbrytaren står i avstängt läge innan du ansluter verktyget till elnätet eller sätter i batteriet samt innan du tar upp eller bär verktyget. Det kan vara mycket farligt att bära ett elverktyg med fi ngret på strömbrytaren eller koppla det till nätet respektive sätta i batteriet med strömbrytaren i till-läge.

d. Ta bort alla inställningsverktyg och skruvnycklar innan du startar elverktyget. Ett verktyg eller en nyckel i en roterande komponent kan medföra kroppsskada.

e. Sträck dig inte för långt. Se till att du alltid har säkert fotfäste och balans. På så sätt kan du lättare kontrollera elverktyget i oväntade situationer.

f. Bär lämpliga kläder. Bär inte löst hängande kläder eller smycken. Håll undan här, kläder och handskar från rörliga delar. Löst hängande kläder, smycken och längt här kan dras in av roterande delar.

g. Om elverktyget har utrustning för dammsugning och -uppsamling ska du kontrollera att utrustningen är rätt monterad och används på korrekt sätt. Utrustningen kan minska riskerna när damm bildas.

1. Bruk och skötsel av elverktyg

a. Överbelasta inte elverktyget. Använd rätt elverktyg för det aktuella arbetet. Med rätt elverktyg kan du arbeta bättre och säkrare med det som verktyget är avsett för.

b. Använd inte elverktyget om det inte går att starta och stänga av det med strömbrytaren. Ett elverktyg som inte kan startas och stängas av med strömbrytaren är farligt och måste repareras.

c. Dra ut stickproppen ur vägguttaget och/eller ta ut batteriet ur elverktyget innan inställningar utförs, tillbehör byts eller elverktyget ställs undan. Denna säkerhetsåtgård förhindrar oavsiktlig start av elverktyget.

d. Förvara elverktyg utom räckhåll för barn. Låt inte elverktyget användas av personer som inte är vana vid det, eller som inte läst denna bruksanvisning. Elverktyg är farliga om de används av oerfarna personer.

e. Sköt elverktyget omsorgsfullt. Kontrollera att rörliga komponenter fungerar felfritt och inte kärvar, att komponenter inte gått sönder eller skadats och inget annat föreligger som kan påverka elverktygets funktion. Om elverktyget är skadat ska du se till att få det reparerat innan det används. Många olyckor orsakas av dåligt skötta elverktyg.

f. Håll skärverktyg vassa och rena. Omsorgsfullt skötta skärverktyg med skarp egg fastnar inte så lätt och går lättare att styra.

g. Använd elverktyget, tillbehör, insatsverktyg osv. enligt dessa anvisningar och på sätt som föreskrivits för aktuell verktygsmodell. Ta hänsyn till arbetsvillkoren och arbetsmomenten. Om elverktyget används på icke ändamålsenligt sätt kan farliga situationer uppstå.

5. Service

a. Elverktyget ska bara repareras av utbildade reparatörer och med originalreservdelar. Detta säkerställer att elverktyget förblir säkert.

Ytterligare säkerhetsanvisningar för elverktyg

Varning! Säkerhetsinstruktioner för alla sågar

Håll verktyget i de isolerade greppytorna vid arbete där bladet riskerar att komma i kontakt med dolda elledningar. Om bladet går igenom en strömförande ledning kan verktygets metalldelar bli strömförande och ge dig en elektrisk stöt.
- Fäst arbetsstycket vid ett stabilt underlag med tvingar eller på något annat lämpligt sätt. Om du håller fast arbetsstycket med handen eller trycker det mot kroppen blir det instabilt och du kan förlora kontrollen.
Håll händerna borta från arbetsområdet. Sträck aldrig in händerna under arbetsstycket. Undvik att ha fi ngrarna i närheten av det pendlande sågbladet och bladklämman. Undvik att stabilisera sågen genom att hålla i sågskon.
Håll sågbladen väslipade. Slöa eller skadade sågblad kan orsaka att sågen kommer i svängning eller stannar helt när den belastas. Använd alltid en typ av sågblad som är lämplig för det material du ska såga i och för hur du ska såga.
- Vid sågning i rör och liknande ska du se till att de inte innehåller vatten, elledningar osv.
- Undvik att vidröra arbetsstycket eller sågbladet direkt efter sågning. De kan bli mycket varma.
- Var uppmärksam på dolda faror innan du sågar i väggar, golv eller tak. Kontrollera om det fi nns rör eller elledningar.
- Sågbladet fortsätter att röra sig en kort stund efter att du har släppt strömbrytaren. Stäng alltid

av verktyget och vänta tills sågbladet har stannat helt innan du lägger det ifrån dig.

Varning! Sågning ger upphov till damm som kan skada den som använder verktyget och andra i närheten vid kontakt eller inandning. Använd en specialkonstruerad ansiktsmask som skyddar mot damm och ångor och se till att personer som vistas inom eller i närheten av arbetsområdet också är skyddade.

- Användningsområdet beskrivs i den här bruksanvisningen. Om andra tillbehör eller tillsatser används, eller om någon annan åtgård än de som rekommenderas i den här bruksanvisningen utförs med verktyget kan personer och/eller egendom ta skada.

Säkerhet för andra

• Verktyget ska inte användas av personer (inklusive barn) med nedsatt fysisk eller mental förmåga eller bristande erfarenhet och kunskap om de inte får vägledning och övervakas av en person som ansvarar för deras säkerhet.
• Barn ska hållas under uppsikt så att de inte leker med verktyget.

Vibrationer

De vibrationsvärden som anges i avsnitten Tekniska data och EG-deklarationen om överensstämmelse har uppmätts i enlighet med en standardtestmetod föreskriven i EN 60745 och kan användas för jämförelse med andra verktyg. Det angivna vibrationsvärdet kan även användas för en preliminär bedömning av exponeringen.

Varning! Vibrationsvärdet under faktisk användning av elverktyget kan skilja sig från det uppgivna värdet beroende på hur verktyget används. Vibrationsnivån kan överstiga den uppgivna nivån.

Vid uppskattning av vibrationsexponering i syfte att bedöma vilka säkerhetsåtgärder som är nödvändiga enligt 2002/44/EG för att skydda personer som regelbundet använder elverktyg i arbetet ska man utgå från de faktiska omständigheter under vilka elverktyget används och sättet på vilket det används. Bedömningen ska även ta hänsyn till alla moment i arbetscykeln, t.ex. när verktyget är avstängt och när det går på tomgång såväl som när det faktiskt används.

Följande symboler fi nns på verktyget:

Varning! Läs bruksanvisningen före användning för att minska risken för olyckor.

Elsäkerhet

Eftersom verktyget är dubbelisolerat behövs ingen jordledare. Kontrollera alltid att nätpänningen överensstämmer med värdet på typskylten.

- Om nätsladden är skadad måste den för undvikande av fara bytas ut av tillverkaren eller en auktoriserad Black & Decker-verkstad.

Funktioner

Det här verktyget har några eller samtliga av följande funktioner:

1. Strömbrytare med variabel hastighet (KS901PE) eller på av-strömbrytare (KS801SE och KS901SE).
2. Låsknapp
3. Låsspak för sågblad
4. Sågsko
5. Dammuppsugningshål
6. Väljare för pendelsågrörelse/AutoSelect

Montering

Varning! Innan du gör något av nedanstående ska du kontrollera att verktyget är avstängt, att sågbladet är orörligt och att sladden inte sitter i. Ett sågblad som nyligen har använts kan vara hett.

Montera sågbladet (fi g. A)

• Håll sågbladet (7) som bilden visar med tänderna framåt.
  ◆ Tryck sågskons lässpak (3) bort från sågskon (4).
• Tryck in sågbladets skaft så långt som möjligt i bladhållaren (8).
• Släpp lässpaken (3).

Ansluta en dammsugare till verktyget (fi g. B)

♦ Skjut in dammsugarmunstycket i dammuppsugningshålet (5).

Övriga risker

Ytterligare risker som inte fi nns med i de bifogade säkerhetsanvisningarna kan uppstå när verktyget används. Dessa risker kan uppstå vid felaktig användning, långvarig användning, o.s.v.

Även om alla relevanta säkerhetsföreskrifter följs och säkerhetsanordningar används kan vissa ytterligare risker inte undvikas. Dessa innefattar:

♦ Skador orsakade av att roterande/rörliga delar vidrörs.
♦ Skador som uppstår vid byte av delar, blad eller tillbehör.
♦ Skador som orsakas av långvarig användning av ett verktyg. Se till att ta regelbundna raster när du använder ett verktyg under en längre period.

♦ Skador på hörseln.
- Hälsorisker orsakade av inandning av damm när redskapet används (exempel: arbete med trä, särskilt ek, bok och MDF).

Användning

Justera sågskon för vinkelsågning (fi g. C)

Varning! Använd aldrig verktyget om sågskon är lös eller borttagen.

Sågskon (4) kan vinklas 22.5° eller 45° åt vänster eller höger.

◆ Lossa skruven (10).
- För sågskon (4) framåt, vrid den åt vänster eller höger och för tillbaka den till 22.5° eller 45°.
♦ Dra åt skruven.

Så här återställer du sågskon (4) för sågning i 90°:

◆ Lossa skruven (10).
- Dra sågskon (4) framåt, vrid den till mittenläget och tryck tillbaka den till 0°.
♦ Dra åt skruven.

Variabel hastighet

- Välj hög hastighet för trä, medelhög för aluminium och plast och låg hastighet för andra metaller än aluminium.

Slå på och av

• Slå på verktyget genom att trycka in strömbrytaren för variabel hastighet(1). På KS901E beror hastigheten på hur långt du trycker strömbrytaren.
• Tryck in läsknappen (2) och tryck på strömbrytaren för variabel hastighet om du vill köra kontinuerligt. Det går bara att göra vid maximal hastighet.
• Slå av verktyget genom att släppa strömbrytaren för variabel hastighet. Under kontinuerlig drift stänger du av verktyget genom att trycka in och släppa strömbrytaren för variabel hastighet en gång till.

Använda funktionen Sightline® (fi g. D)

• Märk ut såglinjen med en blyertspenna.
  ◆ Placera sågen över linjen (11).

Det är enkelt att följa såglinjen om du håller huvudet rakt ovanför sågen.

Sågläge

Pendelsågrörelsen innebär en mer aggressiv bladrörelse och är avsedd för sågning i mjuka material som trä eller plast. Det ger snabbare sågning, men snittet blir inte lika fint. Beroende på modell har figursågen antingen en väljare för pendelsågrörelse eller Auto Select-väljare för att ställa in pendelrörelsen. Hur du ställer in dessa väljare beskrivs i de två kommande avsnitten.

Obs! Använd aldrig pendelsågrörelsen för att såga i metall.

Väljare för pendelsågrörelse (fi g. E – endast KS901PE)

KS901PE har dessa fyra såglägen med olika mycket pendelrörelse:

• Läge 0: metall, aluminium och plåt (ingen pendelrörelse).
  ◆ Läge 1: laminat, hårdträ, bänkskivor.
  ◆ Läge 2: plywood och PVC/plast.
  ◆ Läge 3: mjukt trä och snabbsågning

Justera pendelrörelsen:

◆ Vrid väljaren för pendelrörelsen (6) till önskat läge.

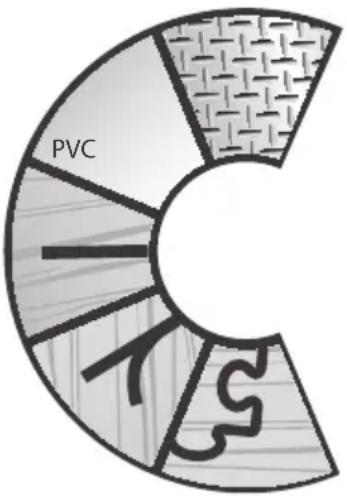

Auto Select™-väljaren (fig. F – endast KS801SE och KS901SE)

KS801SE och KS901SE är utrustade med en unik Auto Select™-väljare (6) så att du kan anpassa hastighet och pendelrörelse till olika typer av sågning.

För att ställa in optimal hastighet och pendling för det aktuella materialet vrider du väljaren (6) enligt tabellen nedan:

	Ikon Hastighet Pendling Användning
		Långsam Nej	Sågning rakt och i kurvor – metallplåt, keramikplattor och glasfi berskivor
		Medel Medell	liten Sågning rakt och i kurvor – hårt trä, altanträ, golvträ, plast, plexiglas och PVC
		Snabb Maximal	Sågning rakt – Allmänt timmer och mjukt trä
		Snabb Medell	liten Sågning rakt och i kurvor – plywood och träpaneler
		Snabb Nej	Sågning rakt och i kurvor – bänkskivor, laminatskivor, fi gurer, kurvor, hantverk

Sågning

Håll sågen stadigt med båda händerna när du sågar.

Sågfoten (4) ska tryckas ordentligt mot materialet som sågas.

Detta motverkar att sågen hoppar, minskar vibrationerna och minskar risken för att sågbladet går av.

• Låt sågbladet gå i några sekunder innan du börjar såga.
  ◆ Tryck bara försiktigt på sågen medan du sågar.

Tips för optimal användning

Blad för rak sågning

Använd bladet för rak sågning när du behöver ett rakt snitt med extra precision. KS901SE/PE levereras med det här bladet som standard och det kan köpas som tillval för användning med KS801SE (artikelnummer X21001-XJ).

Flisskydd (fi g. G- endast KS901SE)

Använd det fl isskydd som levereras med produkten om du vill minimera uppfl isningen. Det minskar avståndet mellan skon och bladet utan att skymma såglinjen.

Så här monterar du fl isskyddet:

◆ Ta bort bladet (se figur A).
◆ Rikta in flisskyddet (13) mot sågskon (4) underifrån.
◆ Tryck skyddet mot sågskon tills det klickar på plats.
◆ Sätt tillbaka bladet.

Såga i laminat

Vid sågning i laminat kan arbetsstycket fl isa sig, vilket kan skada snittytan. De vanligaste sågbladen sågar i den uppåtgående rörelsen, så om sågfoten vilar mot arbetsstycket bör du använda ett sågblad som sågar i den nedåtgående rörelsen eller:

◆ Använda ett fintandat sågblad.
- Vända arbetsmaterialets undersida uppåt när du sågar.
- Minska risken för flisor genom att tvinga fast en överbliven träbit eller hård träfi berskiva på båda sidor av arbetsmaterialet och såga genom alltihop som en dubbelsmörgås. Eller använd det fl isskydd (13) som levereras med produkten. (endast KS901SE)

Såga i metall

Varning! Använd inte dammsugare när du sågar i metall. Metallspånen är heta och kan orsaka brand.

Tänk på att det tar mycket längre tid att såga i metall än i trä.

• Välj ett sågblad som lämpar sig för metallsågning.
• Vid sågning av tunn metallplåt tvingar du fast en överbliven träbit på arbetsmaterialets undersida och sågar genom båda lagren som en dubbelsmörgås.
  ◆ Smörj såglinjen med olja innan du sågar.

Anhåll

Klyv- och cirkelsågning utan pennstreck blir enkelt med anhåll och cirkelanslag (fi nns som tillval – artikelnummer X43005-XJ).

Montera anhåll (fi g. H och I)

• För in anhållet (14) i spåren på sågskon med tvärstaget nedåt som fi gur H visar.
  ◆ Placera skruven (15) i hålet i botten på sågskon.
• Rikta in fäststycket (16) över skruven med läppen nedåt och i riktning mot sågens bakre del.
  ◆ Använd en stjärnskruvmejsel för att skruva in skruven i det gängade hålet i fäststycket som fi gur l visar.
• Justera till rätt sågbredd och dra åt skruven.

Cirkelsågning (fi g. J)

• För in anhållet i spåret på sågskons högra sida med tvärstaget uppåt.
• Justera anhållet så att avständet från bladet till hålet i tvärstaget utgör den önskade radien och dra åt skruven.
• Placera sågen så att mitten på hålet i tvärstaget befinner sig över centrum på den cirkel som ska sågas (gör en instickssågning, borra hål för bladet eller såga inåt från kanten på materialet för att få bladet i rätt läge).
• När sägen är rätt placerad sticker du en liten spik genom hålet i tvärstaget och exakt in i mitten på den cirkel som ska sågas.
  ◆ Med anhållet som passare börjar du såga i cirkel.

Instickssågning (fi g. K)

Instickssågning är ett enkelt sätt att göra en invändig sågning. Sågen kan föras in i en panel eller skiva utan att du först borrar ett hål. Vid instickssågning mäter du upp den yta som ska sågas och markerar den tydligt med en penna. Vinkla sedan sågen framåt tills sågskons främre del ligger stadigt an mot arbetsytan och bladet är i sitt yttersta läge. Slå på verktyget och låt det uppnå maximal hastighet. Håll sågen stadigt och sänk sakta bakre delen av verktyget tills bladet när fullt djup. Håll sågskon platt mot träet och börja såga. Ta inte ut bladet från snittet medan det fortfarande rör sig. Bladet måste stanna helt.

Underhåll

Detta Black & Decker-verktyg har konstruerats för att fungera under lång tid med ett minimum av underhåll. Med rätt underhåll och regelbunden rengöring behåller verktyget sina prestanda.

◆ Rengör regelbundet apparatens luftintag med en mjuk borste eller torr trasa.
- Rengör motorkåpan regelbundet med en fuktig trasa. Använd inte rengöringsprodukter som innehåller slip- eller lösningsmedel.

Låt aldrig någon vätska komma in i verktyget och doppa det inte i någon vätska.

Byte av nätkontakt (endast Storbritannien och Irland)

Byt kontakten på följande sätt:

◆ Gör dig av med den gamla kontakten på lämpligt sätt.
- Anslut den bruna ledningen till den strömförande anslutningen i den nya kontakten.
- Anslut den blå ledningen till den icke strömförande anslutningen.

Varning! Anslut inte till jordanslutningen. Följ monteringsanvisningarna som medföljer kontakter av god kvalitet. Rekommenderad säkring: 5 A.

Skydda miljön

Separat insamling. Produkten får inte kastas i hushållssoporna.

Tänk på miljön när du slänger denna BLACK+DECKER- produkt. Släng den inte tillsammans med hushållsavfallet. Lämna produkten för separat insamling.

Insamling av uttjänta produkter och förpackningsmaterial gör att material kan återanvändas.

Användning av återvunnet material minskar föroreningar av miljön och behovet av råmaterial.

Lokala föreskrifter kan kräva separat insamling av elprodukter från hushållen, vid kommunala insamlingsplatser eller hos återförsäljaren när du köper en ny produkt.

BLACK+DECKER samlar in och återvinner uttjänta BLACK+DECKER-produkter. Om du vill utnyttja denna tjänst återlämnar du produkten till en auktoriserad verkstad, som samlar in den för vår räkning.

För information om närmaste auktoriserade verkstad, kontakta det lokala BLACK+DECKER-kontoret på den adress som är angiven i bruksanvisningen. En lista över alla auktoriserade BLACK+DECKER-verkstäder samt fullständiga servicevillkor och kontaktuppgifter fi nns på Internet: www.2helpU.com

Tekniska data

		KS801SE (Typ 1)KS901SE/PE (typ 1)
Inspänning		V_ac	230
Tomgångshastighet (KS801SE och KS901SE)		min^-1	1,500-3,000
		(KS901PE)	min^-1 0-3,000
Maximalt
sågningsdjup	(KS801SE)	mm	80
Trä	(KS901SE och KS901PE)	mm	90
	(KS801SE)	mm	5
Stål	(KS901SE och KS901PE)	mm	8
		mm	15
Aluminium
Vikt (KS801SE)		kg	2.1
	(KS901PE)	kg	2.2
	(KS901SE)	kg	2.2

KS901PE

L_pA (ljudnivå) 88 dB(A), osäkerhet (K) 3 dB(A)

L_WA (ljudeffekt) 99 dB(A), osäkerhet (K) 3 dB(A)

Totala vibrationsvärden (vektorsumman av tre axlar) fastställd enligt

EN 60745:

Skivsågning (a _h, B ) 12.3 m/s ^2 , osäkerhet (K) 1.5 m/s ^2

Plåtsågning (a _h, M ) 7.3 m/s ^2 , osäkerhet (K) 1.5 m/s ^2

KS801SE

L_pA (ljudnivå) 90 dB(A), osäkerhet (K) 3 dB(A)

L_WA (ljudeffekt) 101 dB(A), osäkerhet (K) 3 dB(A)

Totala vibrationsvärden (vektorsumman av tre axlar) fastställd enligt

EN 60745:

Skivsågning (a _h, B ) 5.6 m/s ^2 , osäkerhet (K) 1.5 m/s ^2

Plátsågning (a _h,M ) 5.3 m/s ^2 , osäkerhet (K) 1.5 m/s ^2

KS901SE

L_pA (ljudnivå) 86 dB(A), osäkerhet (K) 3 dB(A)

L_WA (ljudeffekt) 97 dB(A), osäkerhet (K) 3 dB(A)

Totala vibrationsvärden (vektorsumman av tre axlar) fastställd enligt

EN 60745:

Skivsågning (a _h, B ) 5.0 m/s ^2 , osäkerhet (K) 1.5 m/s ^2

Plåtsågning (a _h.M ) 4.5 m/s ^2 , osäkerhet (K) 1.5 m/s ^2

EG-deklaration om överensstämmelse

MASKINDIREKTIV

KS801SE, KS901SE och KS901PE

Black & Decker garanterar att produkterna som beskrivs under "Tekniska data" uppfyller:

2006/42/EG, EN 60745-1, EN 60745-2-11

De här produkterna överensstämmer även med direktiven 2014/30/EU och 2011/65/EU. Mer information får du genom att kontakta Black & Decker på följande address eller titta i slutet av bruksanvisningen.

Undertecknad är ansvarig för sammanställningen av tekniska data och gör denna försäkran för Black & Decker Europe.

R.Laverick

Engineering Manager

(Översättning av originalanvisningarna)

SVENSKA

Garanti

Black & Decker garanterar att produkten är fri från material- och/eller fabrikationsfel vid leverans till kund. Garantin gäller utöver dina rättigheter enligt kontrakt och påverkar inte dessa. Garantin gäller inom medlemsstaterna i Europeiska Unionen och i det Europeiska Frihandelsområdet.

Om din Black & Decker-produkt går sönder på grund av material- eller fabrikationsfel inom 24 månader från köpet, åtar sig Black & Decker att reparera eller byta ut produkten med minsta besvär för kunden, förutom om:

• Produkten har använts i kommersiellt, yrkesmässigt eller uthyrningssyfte.
  ◆ Produkten har utsatts för felaktig användning eller skötsel.
• Produkten har skadats av främmande föremål eller ämnen eller genom olyckshändelse.
  ♦ Reparation har utförts av någon annan än en auktoriserad Black & Decker-verkstad.

Vid garantianspråk ska produkten och inköpskvittot lämnas till återförsäljaren eller till en auktoriserad verkstad. För information om närmaste auktoriserade verkstad, kontakta det lokala Black & Decker-kontoret på den adress som är angiven i bruksanvisningen. En lista över alla auktoriserade Black & Decker-verkstäder samt fullständiga servicevillkor och kontaktuppgifter fi nns på Internet: www.2helpU.com

Besök vår webbplats www.blackanddecker.se för att registrera din nya BLACK+DECKER-produkt samt för att erhålla information om nya produkter och specialerbjudanden. Mer information om BLACK+DECKER och vårt produktsortiment fi nns på www.blackanddecker.eu.

Bruksområde
