Produkttyp	Stichsäge
Marke	Black & Decker
Modell	KS901PE
Eingangsspannung	230 V
Leerlaufdrehzahl	0 – 3 000 min⁻¹
Max. Schnitttiefe (Holz)	90 mm
Max. Schnitttiefe (Stahl)	8 mm
Max. Schnitttiefe (Aluminium)	15 mm
Gewicht	2,2 kg
Schalldruckpegel (LpA)	88 dB(A) (Unsicherheit K=3 dB(A))
Vibration (Holz/Bretter)	12,3 m/s² (Unsicherheit K=1,5 m/s²)
Vibration (Metall)	7,3 m/s² (Unsicherheit K=1,5 m/s²)
Geschwindigkeitswahl	Elektronischer Regler (0–3000 min⁻¹)
Hubwahl	4 Positionen (0 bis 3)
Schrägeinstellbare Fußplatte	0°, 22,5°, 45° links und rechts
Sägeblattwechsel	Werkzeuglos (Sperrhebel)
Staubabsaugungsanschluss	Ja (Staubauslass)
Sightline®-Funktion	Schnittlinie durchsichtig sichtbar
Garantie	2 Jahre (Hausgebrauch)
Wartung und Reinigung	Lüftungsschlitze mit weicher Bürste reinigen; Motorfach mit feuchtem Tuch abwischen; keine Lösungsmittel verwenden
Sicherheit	Doppelte Isolierung; Sicherheitsstopp; Sägeblattverriegelung; detaillierte Sicherheitshinweise in der Anleitung
Ersatzteile und Reparierbarkeit	Sägeblätter, Führungen, Splittergeschütze; Reparatur durch autorisiertes Black & Decker Servicecenter
Allgemeine Informationen	Hausgebrauch; Lieferung mit Sägeblatt für geraden Schnitt; optionales Zubehör: Längsführung X43005-XJ

Häufig gestellte Fragen - KS901PE BLACK & DECKER

Wie wechsle ich das Sägeblatt der Stichsäa KS901PE?

Zum Wechseln des Sägeblatts stellen Sie sicher, dass das Gerät ausgeschaltet und vom Netz getrennt ist. Halten Sie das Sägeblatt mit den Zähnen nach vorne, drücken Sie den Sperrhebel (3) von der Fußplatte weg, stecken Sie den Sägeblattschaft vollständig in den Sägeblatthalter (8) und lassen Sie den Hebel los.

Wie stelle ich die Fußplatte für Gehrungsschnitte ein?

Lösen Sie die Schraube (10), ziehen Sie die Fußplatte (4) nach vorne, drehen Sie sie nach links oder rechts auf einen Winkel von 22,5° oder 45°, schieben Sie sie zurück und ziehen Sie die Schraube fest. Um auf 0° zurückzukehren, wiederholen Sie den Vorgang und drehen Sie zur Mitte.

Welchen Sägeblatttyp verwende ich zum Schneiden von Metall?

Verwenden Sie ein spezielles Sägeblatt für Metall. Verwenden Sie keine Hubbewegung. Stellen Sie den Hubwähler auf Position 0 (keine Hubbewegung) und wählen Sie eine niedrige Geschwindigkeit.

Wie verwende ich die Sightline®-Funktion?

Zeichnen Sie die Schnittlinie mit einem Bleistift, positionieren Sie die Säge auf der Linie und schauen Sie direkt über die Säge. Das durchsichtige Fenster ermöglicht es Ihnen, der Schnittlinie leicht zu folgen.

Kann ich einen Staubsauger an die Säge anschließen?

Ja, stecken Sie den Schlauch des Staubsaugers in den Staubauslass (5) auf der Rückseite des Geräts. Achtung: Verwenden Sie beim Schneiden von Metall keinen Staubsauger wegen der heißen Partikel.

Wie führe ich einen Tauchschnitt durch?

Neigen Sie die Säge nach vorne, bis die Vorderkante der Fußplatte auf der Oberfläche aufliegt und das Sägeblatt frei ist. Schalten Sie ein, warten Sie die Höchstgeschwindigkeit ab, senken Sie dann langsam die Hinterkante ab, bis das Sägeblatt die volle Tiefe erreicht. Halten Sie die Fußplatte flach und beginnen Sie den Schnitt.

Was sind die wichtigsten Sicherheitshinweise?

Tragen Sie eine Schutzbrille und eine Staubmaske. Tragen Sie keine lockere Kleidung. Halten Sie den Arbeitsbereich sauber und halten Sie Kinder fern. Verwenden Sie das Gerät nur für die vorgesehenen Materialien (Holz, Metall, Kunststoff). Lesen Sie die Anleitung sorgfältig.

Wie warte ich die Stichsäge KS901PE?

Reinigen Sie regelmäßig die Lüftungsschlitze mit einer weichen Bürste oder einem trockenen Tuch. Reinigen Sie das Motorfach mit einem feuchten Tuch. Verwenden Sie keine Lösungsmittel oder scheuernde Reinigungsmittel. Vermeiden Sie das Eindringen von Flüssigkeit in das Gerät.

Welches Zubehör ist für dieses Modell erhältlich?

Ersatzsägeblätter, eine Längsführung (Ref. X43005-XJ) für Kreissägen- und Längsschnitte, und einen Splittergeschutz (im Lieferumfang des Modells KS901SE). Für das Modell KS801SE ist das Sägeblatt für geraden Schnitt optional erhältlich (X21001-XJ).

Wo kann ich meine Säge reparieren lassen?

Wenden Sie sich an einen autorisierten Black & Decker-Kundendienst. Die Liste der autorisierten Servicezentren finden Sie auf www.2helpU.com. Versuchen Sie nicht, das Gerät selbst zu reparieren, überlassen Sie es qualifiziertem Personal mit Originalersatzteilen.

BEDIENUNGSANLEITUNG KS901PE BLACK & DECKER

Bestimmungsgemäße Verwendung

Ihre BLACK+DECKER Stichsäge wurde zum Sägen von Holz, Kunststoff und Metall entwickelt. Dieses Gerät ist nicht für den gewerblichen Einsatz bestimmt.

Sicherheitshinweise

Allgemeine Sicherheitswarnungen für das Gerät

Achtung! Lesen Sie sämtliche Sicherheitswarnungen und Anweisungen. Die Nichteinhaltung der nachstehend aufgeführten Warnungen und Anweisungen kann einen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitswarnungen und

Anweisungen gut auf. Der nachfolgend verwendete Begriff "Gerät" bezieht sich auf netzbetriebene Geräte (mit Netzkabel) und auf akkubetriebene Geräte (ohne Netzkabel).

1. Sicherheit im Arbeitsbereich

a. Sorgen Sie für einen sauberen und gut ausgeleuchteten Arbeitsbereich. Unordnung oder dunkle Arbeitsbereiche können zu Unfällen führen.

b. Verwenden Sie die Geräte nicht in Umgebungen, in denen Explosionsgefahr z. B. aufgrund von brennbaren Flüssigkeiten, Gasen oder Staub besteht. Geräte erzeugen Funken, die den Staub oder die Dämpfe entzünden können.

c. Halten Sie Kinder und andere Personen während der Benutzung eines Geräts fern. Bei Ablenkung können Sie die Kontrolle verlieren.

1. Elektrische Sicherheit

a. Der Netzstecker des Geräts muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie für schutzgeerdete Geräte keine Adapterstecker. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlags.

b. Vermeiden Sie Körperkontakt mit geerdeten Oberfl ächen von Rohren, Heizungen, Herden und Kühlschränken. Wenn Ihr Körper geerdet ist, besteht ein erhöhtes Risiko eines elektrischen Schlags.

c. Halten Sie Geräte von Regen und Feuchtigkeit fern. Das Eindringen von Wasser in ein Gerät erhöht das Risiko eines elektrischen Schlags.

d. Verwenden Sie das Kabel ordnungsgemäß. Verwenden Sie es niemals zum Tragen. Trennen Sie das Gerät nicht durch Ziehen am Kabel vom Netz. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Teilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlags.

e. Verwenden Sie nur für den Außenbereich zugelassene Verlängerungskabel, wenn Sie mit dem Gerät im Freien arbeiten. Die Verwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlags.

f. Wenn das Gerät in einer feuchten Umgebung verwendet werden muss, schließen Sie es unbedingt an eine Steckdose mit Fehlerstromschutzschalter (RCD). Die Verwendung eines Fehlerstromschutzschalters verringert das Risiko eines elektrischen Schlags.

1. Persönliche Sicherheit

a. Verwenden Sie das Gerät aufmerksam und vernünftig. Benutzen Sie das Gerät nicht, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch von Geräten kann zu ernsthaften Verletzungen führen.

b. Verwenden Sie eine geeignete Schutzausrüstung. Tragen Sie stets einen Augenschutz. Schutzausrüstung wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Geräts, verringert das Risiko von Verletzungen.

c. Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Gerät ausgeschaltet ist, bevor Sie es an eine Steckdose oder einen Akku anschließen, es hochheben oder tragen. Durch das Tragen des Geräts mit dem Finger am Schalter oder durch das Anschließen eingeschalteter Geräte werden Unfälle provoziert.

d. Entfernen Sie Einstell- oder Schraubenschlüssel, bevor Sie das Gerät einschalten. Ein Schlüssel, der sich in einem drehenden Teil befi ndet, kann zu Verletzungen führen.

e. Beugen Sie sich nicht zu weit nach vorne über. Achten Sie auf einen sicheren Stand, um in jeder Arbeitsposition das Gleichgewicht zu halten. Dadurch können Sie das Gerät in unerwarteten Situationen besser unter Kontrolle halten.

f. Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Weite Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.

g. Falls Staubabsaug- und -fangvorrichtungen vorhanden sind, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Das Verwenden einer Staubauffangvorrichtung verringert Gefährdungen durch Staub.

1. Gebrauch und Pfl ege von Geräten

a. Überlasten Sie das Gerät nicht. Verwenden Sie das für Ihre Arbeit passende Gerät. Durch das Arbeiten in dem für das Gerät angegebenen Leistungsbereich erzielen Sie nicht nur optimale Ergebnisse, Sie erhöhen auch die Sicherheit.

b. Verwenden Sie das Gerät nicht, wenn der Ein-/Ausschalter nicht funktioniert. Ein Gerät, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.

c. Ziehen Sie den Stecker aus der Steckdose, und/oder trennen Sie das Gerät vom Akku, bevor Sie Einstellungen vornehmen, Zubehörteile wechseln oder das Gerät lagern. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Geräts.

d. Bewahren Sie unbenutzte Geräte außerhalb der Reichweite von Kindern auf. Lassen Sie Geräte nicht von Personen benutzen, die damit nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Geräte sind gefährlich, wenn Sie von unerfahrenen Personen benutzt werden.

e. Halten Sie Geräte in einem einwandfreien Zustand. Kontrollieren Sie, ob bewegliche Teile falsch ausgerichtet sind oder klemmen und ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Geräts beeinträchtigt ist. Lassen Sie beschädigte Geräte vor dem Gebrauch reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Geräten.

f. Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepfl egte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich seltener und sind leichter zu führen.

g. Verwenden Sie Gerät, Zubehör, Einsatz-Bits usw. entsprechend diesen Anweisungen, und berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Arbeit. Der Gebrauch von Geräten für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

1. Service

a. Lassen Sie das Gerät nur von qualifi ziertem Fachpersonal und nur mit Originalersatzteilen reparieren. So wird gewährleistet, dass die Sicherheit des Geräts erhalten bleibt.

Zusätzliche Sicherheitswarnungen für das Gerät

Achtung! Sicherheitshinweise für alle Sägen

- Halten Sie das Gerät an den isolierten Griffflächen fest, wenn Sie Arbeiten ausführen, bei denen verdeckte Kabel durch Werkzeuge beschädigt werden können. Der Kontakt mit stromführenden

Leitungen kann auch offenliegende Metallteile am Gerät unter Strom setzen und zu einem Stromschlag führen.

- Fixieren Sie das Werkstück mit Zwingen oder ähnlichen Hilfsmitteln auf einer stabilen Oberfl äche. Ein Werkstück, das mit der Hand oder gegen den Körper gehalten wird, ist unzureichend befestigt und kann leicht außer Kontrolle geraten.

- Halten Sie Ihre Hände von der Schneidzone fern. Greifen Sie niemals unter das zu schneidende Werkstück. Bewegen Sie Ihre Finger nicht in die Nähe des sich bewegenden Sägeblattes und dessen Klemme. Versuchen Sie nicht, die Säge zu stabilisieren, indem Sie diese am Sägeschuh halten.

- Halten Sie die Sägeblätter scharf. Stumpfe oder beschädigte Sägeblätter können dazu führen, dass die Säge unter Druck blockiert oder ausbricht. Verwenden Sie immer ein für das jeweilige Werkstück und die Schnittart geeignetes Sägeblatt.

- Achten Sie beim Sägen von Rohren oder Leitungen darauf, dass diese frei von Wasser, Stromkabeln und Ähnlichem sind.

- Berühren Sie das Werkstück oder das Sägeblatt nicht direkt nach dem Gebrauch. Beides kann sehr heiß werden.

- Achten Sie auch auf nicht sichtbare Gefahren, wenn Sie in Wände, Böden oder Decken sägen. Prüfen Sie diese Stellen auf dahinter liegende Kabel oder Rohre.

Das Sägeblatt bewegt sich auch dann noch, wenn Sie den Schalter losgelassen haben. Schalten Sie das Gerät vor dem Ablegen stets aus, und warten Sie, bis das Sägeblatt zum Stillstand gekommen ist.

Achtung! Die Berührung und das Einatmen von Stäuben, die beim Sägen von Materialien entstehen, können beim Bediener und bei Zuschauern gesundheitliche Schäden verursachen. Tragen Sie eine speziell für den Schutz vor Staub und Dämpfen vorgesehene Staubmaske, und stellen Sie sicher, dass auch andere Personen entsprechend geschützt sind, die den Arbeitsplatz betreten oder sich dort aufhalten.

In dieser Anleitung ist die bestimmungsgemäße Verwendung beschrieben. Die Verwendung von Zubehör oder Anbauteilen, die nicht in dieser Anleitung empfohlen sind, sowie die Bedienung des Geräts in Abweichung von den in dieser Anleitung beschriebenen Verfahren können zu Verletzungen und/oder Sachschäden führen.

Sicherheit anderer Personen

- Dieses Gerät darf nicht von Personen (einschließlich Kindern) mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Wissen in Bezug auf dessen Gebrauch bedient werden, es sei denn, sie werden bei der Verwendung des Geräts von einer erfahrenen Person beaufsichtigt oder angeleitet.

- Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

Vibration

Die in den Abschnitten "Technische Daten" und "EU-Konformitätserklärung" angegebenen Werte für die

Vibrationsemission wurden mit einer Standard-Prüfmethode nach EN 60745 ermittelt und können zum Vergleich verschiedener Geräte herangezogen werden. Außerdem kann mit Hilfe dieses Werts die Belastung bei Verwendung des Geräts schon im Voraus eingeschätzt werden.

Achtung! Die bei Verwendung des Geräts auftretende Vibrationsemission hängt von der Art des Gerätegebrauchs ab und kann dementsprechend von dem angegebenen Wert abweichen. Gegebenenfalls kann die Vibration über dem angegebenen Wert liegen.

Für die Ermittlung der Vibrationsbelastung müssen die tatsächlichen Einsatzbedingungen und Verwendungen des Geräts während des gesamten Arbeitsgangs berücksichtigt werden, einschließlich der Zeiten, in denen das Gerät nicht verwendet oder im Leerlauf betrieben wird. Diese Werte werden benötigt, um die gemäß 2002/44/EG erforderlichen Sicherheitsmaßnahmen zum Schutz von Personen festlegen zu können.

Warnsymbole am Gerät

Am Gerät sind folgende Warnsymbole angebracht:

Achtung! Lesen Sie vor Gebrauch die Anleitung. Andernfalls besteht Verletzungsgefahr.

Elektrische Sicherheit

Dieses Gerät ist schutzisoliert, daher ist keine Erdleitung erforderlich. Überprüfen Sie stets, ob die Netzspannung der auf dem Typenschild des Geräts angegebenen Spannung entspricht.

- Ist das Netzkabel beschädigt, muss es durch den Hersteller oder eine Black & Decker Vertragswerkstatt ausgetauscht werden, um eine mögliche Gefährdung zu vermeiden.

Merkmale

Dieses Gerät verfügt über einige oder alle der folgenden Merkmale:

1. Geschwindigkeitsregler (KS901PE) oder Ein-/Ausschalter (KS801SE und KS901SE)
2. Feststellknopf
3. Hebel für Sägeblattverriegelung
4. Sägeschuh
5. Staubabsaugöffnung
6. Pendelhub/Autoselect-Programmwahl

Montage

Achtung! Vergewissern Sie sich vor Ausführung der folgenden Schritte, dass das Gerät ausgeschaltet und vom Stromnetz getrennt ist, und dass das Sägeblatt zum Stillstand gekommen ist. Nach Verwendung kann das Sägeblatt heiß sein.

Einsetzen des Sägeblatts (Abb. A)

• Halten Sie das Sägeblatt (7) wie gezeigt mit den Zähnen nach vorne.
• Ziehen Sie den Verriegelungshebel (3) aus dem Sägeschuh (4) heraus.
• Setzen Sie den Schaft des Sägeblatts in den Sägeblatthalter (8) ein, und drücken Sie das Sägeblatt bis zum Anschlag nach unten.
  ◆ Lassen Sie den Verriegelungshebel (3) los.

Anschließen eines Staubsaugers (Abb. B)

- Bringen Sie die Staubsaugerdüse an der Staubabsaugöffnung (5) an.

Restrisiken

Beim Gebrauch dieses Geräts verbleiben zusätzliche Restrisiken, die möglicherweise nicht in den Sicherheitswarnungen genannt werden. Diese Risiken bestehen beispielsweise bei Missbrauch oder längerem Gebrauch. Auch bei der Einhaltung der entsprechenden Sicherheitsvorschriften und der Verwendung aller Sicherheitsgeräte bestehen weiterhin bestimmte Restrisiken. Diese werden im Folgenden aufgeführt:

◆ Verletzungen, die durch das Berühren von sich drehenden/bewegenden Teilen verursacht werden.
◆ Verletzungen, die durch das Austauschen von Teilen, Messern oder Zubehör verursacht werden.
- Verletzungen, die durch längeren Gebrauch eines Geräts verursacht werden. Legen Sie bei längerem Gebrauch regelmäßige Pausen ein.
♦ Beeinträchtigung des Gehörs.
Gesundheitsrisiken durch das Einatmen von Staub beim Verwenden des Geräts (beispielsweise bei Holzarbeiten, insbesondere Eiche, Buche und Pressspan).

Gebrauch

Schwenken des Sägeschuhs für Gehrungsschnitte (Abb. C)

Achtung! Betreiben Sie das Gerät nicht mit losem oder abgenommenem Sägeschuh. Der Sägeschuh (4) kann in einem Winkel von 22.5 oder 45° nach links und rechts geschwenkt werden.

• Lösen Sie die Schraube (10).
  Ziehen Sie den Sägeschuh (4) nach vorn, drehen Sie ihn nach links oder rechts, und schieben Sie die Platte zurück in die 22.5- oder 45°-Position
  ◆ Ziehen Sie die Schraube fest.

So bringen Sie den Sägeschuh (4) wieder in die 90°-Position:

• Lösen Sie die Schraube (10).
  Ziehen Sie den Sägeschuh (4) nach vorn, schwenken Sie ihn zur Mitte, und drücken Sie ihn nach hinten in die 0°-Position.
  ◆ Ziehen Sie die Schraube fest.

Geschwindigkeitsregler

- Wählen Sie für Holz eine hohe, für Aluminium und PVC ein mittlere und für andere Metalle eine niedrige Geschwindigkeit.

Ein- und Ausschalten

Um das Gerät einzuschalten, drücken Sie den Ein-/Ausschalter mit Geschwindigkeitsregler (1). Bei KS901PE-Geräten hängt die Geschwindigkeit davon ab, wie weit Sie den Schalter eindrücken.
Für das Arbeiten im Dauerbetrieb drücken Sie den Feststellknopf (2) und den Geschwindigkeitsregler. Diese Option steht nur für den Betrieb bei voller Geschwindigkeit zur Verfügung.
Um das Gerät auszuschalten, lassen Sie den Geschwindigkeitsregler los. Wenn sich das Gerät im Dauerbetrieb befi ndet, müssen Sie zum Ausschalten den Geschwindigkeitsregler erneut drücken und loslassen.

Verwenden der Sichtlinie® (Abb. D)

Markieren Sie die Schnittlinie mit einem geeigneten Stift.
- Richten Sie die Stichsäge über der Linie (11) aus. Wenn Sie von oben auf die Stichsäge blicken, können Sie der Schnittlinie problemlos folgen.

Schnittmodus

Bei Pendelhub oder Pendelbewegung wird das Sägeblatt aggressiver geführt. Diese Bewegung ist für das Sägen von weichem Material wie Holz oder Plastik vorgesehen und ermöglicht einen schnelleren Schnitt, jedoch mit einer weniger glatten Schnittkante. Je nach Modell verfügt Ihre Stichsäge zum Einstellen der Pendelbewegung entweder über einen Pendelhubregler oder eine Autoselect-Programmwahl. Der Gebrauch dieser Regler wird in den nächsten beiden Abschnitten erläutert.

Hinweis: Schneiden Sie im Pendelhub niemals Metall.

Pendelhubzahlregler (Abb. E – nur KS901PE)

Der KS901PE verfügt über diese vier Schnittmodi

mit sich erhöhenden Pendelbewegungen:

◆ Position 0: Metall, Aluminium und Bleche (keine Pendelbewegung).
◆ Position 1: für Laminat, Hartholz und Arbeitsplatten.
◆ Position 2: für Sperrholz und PVC/Kunststoffe.
◆ Position 3: für Weichholz und schnelle Schnitte.

So stellen Sie die Pendelbewegung ein:

◆ Drehen Sie den Pendelhubregler (6) auf die gewünschte Position.

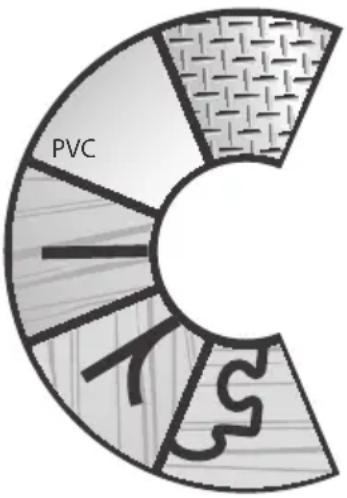

Auto Select™-Programmwahl (Abb. F – nur KS801SE und KS901SE)

Die Modelle KS801SE und KS901SE verfügen über eine einzigartige Auto SelectTM-Programmwahlfunktion (6), um Geschwindigkeit und Pendelbewegung für verschiedene Schneidarbeiten einzustellen.

Um Geschwindigkeit und Pendelbewegung optimal auf das zu bearbeitende Material abzustimmen, drehen Sie den Wahlschalter(6) gemäß der folgenden Tabelle auf die gewünschte Position:

	Symbol Geschwindigkeit Pendelhubzahl Anwendungszweck
		Sehr niedrig Nein Gerade und Kurvenschnitte – Metallblech,Keramikfl iesen und GFK-Platten
		Mittel Mittel/niedrig Gerade und Kurverschnitte – Hartholz,Kunststoff, Plexiglas, PVC, Decken-und Fußbodenarbeiten
		Hoch Maximum Gerade Schnitte – Bauholz allgemeinund Weichholz
		Hoch Mittel/niedrig Gerade und Kurverschnitte –Sperrholz und Holzpanele
		Hoch Nein Gerade und Kurvenschnitte –Arbeitsplatten, Laminat, Laubsägearbeitenund gewölbte Oberfl ächen

Sägen

Halten Sie beim Sägen das Gerät mit beiden Händen fest. Die Grundplatte (4) sollte fest gegen das Werkstück gedrückt werden. So verhindern Sie ein Springen der Säge. Außerdem reduzieren Sie die Vibrationen, und Sie minimieren das Risiko eines Brechens des Sägeblatts.

• Lassen Sie das Sägeblatt einige Sekunden frei schwingen, bevor Sie mit der Arbeit beginnen.
  Üben Sie während des Sägens nur einen geringen Druck auf das Gerät aus.

Hinweise für optimale Arbeitsergebnisse

Gerades Führungsblatt

Verwenden Sie dieses Blatt für besonders feine gerade Schnitte. Der KS901SE/PE ist standardmäßig mit diesem Blatt ausgestattet. Für den KS801SE kann es als optionales Zubehör gekauft werden (Teilenummer X21001-XJ).

Anti-Splitter-Schutz (Abb. G – nur KS901SE)

Verwenden Sie diesen im Lieferumfang Ihres Produkts enthaltenen Schutz zur Vermeidung von Splittern. Es reduziert den offenen Bereich zwischen Schuh und Blatt, ohne Ihre Sicht auf die Schnittlinie einzuschränken.

So bringen Sie den Anti-Splitter-Schutz an:

◆ Entfernen Sie das Blatt (siehe Abb. A).
- Richten Sie den Anti-Splitter-Schutz (13) von unten am Sägeschuh (4) aus.
- Drücken Sie ihn auf den Sägeschuh, bis er mit einem hörbaren Klicken einrastet.
◆ Tauschen Sie das Messer aus.

Sägen von Laminat

Beim Sägen von Laminat kann die sichtbare Oberfl äche splittern. Der Schnittvorgang der meisten Sägeblätter geschieht bei der Aufwärtsbewegung. Verwenden Sie deshalb, wenn sich der Sägeschuh auf der Oberseite des Werkstücks befi ndet, ein Sägeblatt, dessen Schnittvorgang bei der Abwärtsbewegung stattfi ndet, oder:

◆ Verwenden Sie ein Sägeblatt mit feiner Zahnung.
◆ Drehen Sie das Werkstück um, und setzen Sie die Säge an der Unterseite an.
Ausgefranste Kanten und Absplitterungen können Sie auch vermeiden, indem Sie das zu sägende Werkstück zwischen zwei Holz- oder Pressspanplatten einspannen und dieses "Sandwich" sägen. Setzen Sie alternativ den Anti-Splitter-Schutz (13) ein, der im Lieferumfang Ihres Produkts enthalten ist (nur KS901SE).

Sägen von Metall

Achtung! Verwenden Sie beim Schneiden von Metall keinen Staubsauger. Metallspäne sind heiß und können Brände verursachen.

Das Sägen von Metall erfolgt wesentlich langsamer als bei Werkstücken aus Holz.

◆ Verwenden Sie ein Sägeblatt, das zum Sägen von Metall geeignet ist.
- Spannen Sie dünne Metallbleche zum Sägen auf eine Holz- oder Pressspanplatte.

- Bringen Sie einen dünnen Ölfilm entlang der beabsichtigten Schnittlinie auf.

Parallelanschlag

Längs- und kreisförmiges Schneiden ohne vorgezeichnete Schnittlinie wird mit Parallelanschlag und Kreisführung vereinfacht (optionales Zubehör – Teilenummer X43005-XJ).

Anbringen des Parallelanschlags (Abb. H und I)

• Setzen Sie den Parallelanschlag (14) in die Schlitze des Sägeschuhs mit der Anschlagschiene nach unten ein (siehe Abbildung H).
• Bringen Sie die Schrauben (15) an den Löchern unten am Sägeschuh an.
  Richten Sie die Schraubzwinge (16) über den Schrauben mit dem Stehfalz nach unten aus, sodass diese zur Rückseite der Säge zeigt.
  Drehen Sie die Schrauben mit einem Kreuzschlitzschraubendreher in das Gewindeloch der Schraubzwinge (siehe Abbildung I).
• Stellen Sie die Schnittgröße ein, und ziehen Sie die Schrauben fest.

Kreisförmiges Schneiden (Abb. J)

• Setzen Sie den Parallelanschlag in den Schlitz auf der rechten Seite des Sägeschuhs mit der Anschlagschiene nach oben ein.
• Stellen Sie den Parallelanschlag ein, sodass die Entfernung zwischen Sägeblatt und Loch der Anschlagschiene den gewünschten Radius aufweist. Ziehen Sie die Schrauben fest.
• Platzieren Sie die Säge so, dass sich das Loch der Anschlagschiene über dem Mittelpunkt des zu schneidenden Kreises befi ndet. (Bohren Sie nach dem Eintauchschnitt ein Loch für das Blatt, oder schneiden Sie von der Kante nach innen, um das Blatt in Position zu bringen).
• Wenn sich die Säge in der richtigen Position befindet, führen Sie einen kleinen Nagel durch das Loch der Anschlagschiene in den exakten Kreismittelpunkt.
  ◆ Verwenden Sie den Parallelanschlag als Gelenkarm, und schneiden Sie den Kreis.

Eintauchschnitt (Abb. K)

Eine einfache Methode für Innenschnitte ist der Eintauchschnitt. Die Säge kann direkt in eine Platte oder ein Brett eingeführt werden. Eine Vorbohrung ist nicht erforderlich. Messen Sie bei Eintauchschnitten die zu schneidende Oberfl äche ab, und markieren Sie diese mit einem geeigneten Stift. Kippen Sie dann die Säge nach vorne, bis die Vorderseite des Sägeschuhs fest auf der Arbeitsoberfläche aufliegt und das Sägeblatt den vollen Hub erreicht. Schalten Sie das Gerät ein, und warten Sie, bis die Höchstgeschwindigkeit erreicht wurde. Halten Sie die Säge fest, und senken Sie das hintere Ende des Geräts langsam ab, bis das Sägeblatt die maximale Schnitttiefe erreicht. Halten Sie den Sageschuh fl ach gegen das zu schneidende Holz, und beginnen Sie mit dem Schneiden. Entfernen Sie keinesfalls ein sich bewegendes Sägeblatt von der Schneidzone. Warten Sie, bis das Sägeblatt vollständig zum Stillstand gekommen ist.

Wartung

Ihr BLACK & DECKER Gerät wurde im Hinblick auf eine lange Lebensdauer und einen möglichst geringen Wartungsaufwand entwickelt. Ein dauerhafter, einwandfreier Betrieb setzt eine regelmäßige Pfl ege und Reinigung voraus.

• Reinigen Sie regelmäßig die Lüftungsschlitze des Geräts mit Hilfe einer weichen Bürste oder eines trockenen Tuchs.
  ◆ Reinigen Sie das Motorgehäuse regelmäßig mit einem feuchten Tuch.

Verwenden Sie keine scheuernden Reinigungsmittel oder Reinigungsmittel auf Lösungsmittelbasis.

Achten Sie darauf, dass keine Flüssigkeit in das Gerät gelangt. Tauchen Sie kein Teil des Geräts in Flüssigkeit ein.

Austauschen des Netzsteckers (nur Großbritannien und Irland)

Gehen Sie folgendermaßen vor, wenn ein neuer Netzstecker angebracht werden muss:

• Entsorgen Sie den alten Stecker auf sachgerechte Weise.
  ◆ Verbinden Sie die braune Leitung mit dem spannungsführenden Anschluss des Steckers.
  ◆ Verbinden Sie die blaue Leitung mit dem neutralen Anschluss.

Achtung! Der Erdleiter wird nicht angeschlossen. Befolgen Sie die Anleitungen, die dem Stecker beiliegen. Empfohlene Sicherung: 5 A.

Umweltschutz

Getrennte Entsorgung. Dieses Produkt darf keinesfalls mit dem Hausmüll entsorgt werden.

Sollten Sie Ihr BLACK+DECKER Produkt eines Tages ersetzen oder nicht mehr benötigen, entsorgen Sie es nicht mit dem Hausmüll. Führen Sie das Produkt einer getrennten Sammlung zu.

Durch die getrennte Sammlung von ausgedienten Produkten und Verpackungsmaterialien können Rohstoffe recycelt und wiederverwendet werden. Die Wiederverwendung aufbereiteter Materialien trägt zur Vermeidung von Umweltverschmutzung bei und senkt den Rohstoffbedarf.

Die Verordnung zur Abfallentsorgung Ihrer Gemeinde sieht möglicherweise vor, dass Elektrogeräte getrennt vom Hausmüll gesammelt, an der örtlichen Abfallentsorgungseinrichtung abgegeben oder beim Kauf eines neuen Produkts vom Fachhandel zur Entsorgung angenommen werden müssen.

BLACK+DECKER nimmt Ihre ausgedienten BLACK+DECKER Geräte gern zurück und sorgt für eine umweltfreundliche Entsorgung bzw. Wiederverwertung. Um diese Dienstleistung in Anspruch zu nehmen, geben Sie das Gerät bitte bei einer autorisierten Reparaturwerkstatt ab, die für uns die Einsammlung übernimmt.

Die Adresse der zuständigen Niederlassung von BLACK+DECKER steht in dieser Anleitung. Dort teilt man Ihnen gerne die nächstgelegene Vertragswerkstatt mit. Eine Liste der Vertragswerkstätten und aller Kundendienststellen von BLACK+DECKER sowie der zuständigen Ansprechpartner fi nden Sie auch im Internet unter: www.2helpU.com

Technische Daten

		KS801SE (Typ 1)KS901SE/PE (Typ 1)
Eingangsspannung		V_ac	230
Leerlaufdrehzahl (KS801SE und KS901SE)		min^1	1,500-3,000
	(KS901PE)	min^1	0-3,000
Maximale
Schnitttiefe	(KS801SE)	mm	80
Holz	(KS901SE und KS901PE)	mm	90
	(KS801SE)	mm	5
Stahl	(KS901SE und KS901PE)	mm	8
		mm	15
Aluminium
Gewicht (KS801SE)		kg	2.1
	(KS901PE)	kg	2.2
	(KS901SE)	kg	2.2

KS901PE

L_pA (Schalldruck) 88 dB(A), Unsicherheitsfaktor (K) 3 dB(A)

L_WA (Schallleistung) 99 dB(A), Unsicherheitsfaktor (K) 3 dB(A)

Gesamtvibration (Triax-Vektorsumme) gemäß EN 60745:

Schneiden von Brettern ( a_h,B ) 12.3 m/s ^2 , Unsicherheitsfaktor (K) 1.5 m/s ^2 Schneiden von Metallblech ( a_h,M ) 7.3 m/s ^2 , Unsicherheitsfaktor (K) 1.5 m/s ^2

KS801SE

L_pA (Schalldruck) 90 dB(A), Unsicherheitsfaktor (K) 3 dB(A)

L_WA (Schallleistung) 101 dB(A), Unsicherheitsfaktor (K) 3 dB(A)

Gesamtvibration (Triax-Vektorsumme) gemäß EN 60745:

Schneiden von Brettern ( a_h,B ) 5.6 m/s ^2 , Unsicherheitsfaktor (K) 1.5 m/s ^2 Schneiden von Metallblech ( a_h,M ) 5.3 m/s ^2 , Unsicherheitsfaktor (K) 1.5 m/s ^2

KS901SE

L_pA (Schalldruck) 86 dB(A), Unsicherheitsfaktor (K) 3 dB(A)

L_WA (Schallleistung) 97 dB(A), Unsicherheitsfaktor (K) 3 dB(A)

Gesamtvibration (Triax-Vektorsumme) gemäß EN 60745:

Schneiden von Brettern (a h,B ) 5.0 m/s ^2 , Unsicherheitsfaktor (K) 1.5 m/s ^2 Schneiden von Metallblech (a h,M ) 4.5 m/s ^2 , Unsicherheitsfaktor (K) 1.5 m/s ^2

EG-Konformitätserklärung

MASCHINENRICHTLINIE

KS801SE, KS901SE und KS901PE

Black & Decker erklärt, dass diese unter "Technische Daten" beschriebenen Geräte übereinstimmen mit:

2006/42/EG, EN 60745-1, EN 60745-2-11

Diese Produkte entsprechen außerdem der Richtlinie 2014/30/EU und 2011/65/EU. Weitere Informationen erhalten Sie von Black & Decker unter der folgenden Adresse. Diese befindet sich auch auf der Rückseite dieser Anleitung.

Der Unterzeichnete ist verantwortlich für die Zusammenstellung der technischen Daten und gibt diese Erklärung im Namen von Black & Dekcer ab.

R.Laverick

Engineering Manager

Black & Decker vertraut auf die Qualität der eigenen Geräte und bietet dem Käufer eine außergewöhnliche Garantie. Diese Garantiezusage versteht sich unbeschadet der vertraglich festgeschriebenen Rechte und schränkt diese keinesfalls ein. Sie gilt in sämtlichen Mitgliedstaaten der Europäischen Union und der Europäischen Freihandelszone EFTA.

Tritt innerhalb von 24 Monaten ab Kaufdatum an Ihrem Gerät von Black & Decker ein auf Material- oder Verarbeitungsfehler zurückzuführender Mangel auf, garantiert Black & Decker den Austausch aller defekten Teile, die Reparatur von Geräten mit üblichem Verschleiß bzw. den Austausch eines mangelhaften Gerätes, ohne den Kunden dabei mehr als unbedingt nötig in Anspruch zu nehmen, allerdings vorbehaltlich folgender Ausnahmen:

• wenn das Gerät gewerblich, beruflich oder im Verleihgeschäft verwendet wurde;
• wenn das Gerät missbräuchlich verwendet oder mit mangelnder Sorgfalt behandelt wurde;
• wenn das Gerät durch Fremdeinwirkung beschädigt wurde;
• wenn ein unbefugter Reparaturversuch durch anderes Personal als das einer Vertragswerkstatt oder des Black & Decker Kundendiensts unternommen wurde.

Zur Inanspruchnahme dieser Garantie ist dem Verkäufer bzw. der Vertragswerkstatt ein Kaufnachweis vorzulegen. Die Adresse der zuständigen Niederlassung von Black & Decker steht in dieser Anleitung. Dort teilt man Ihnen gerne die nächstgelegene Vertragswerkstatt mit. Eine Liste der Vertragswerkstätten und aller Kundendienststellen von Black & Decker sowie der zuständigen Ansprechpartner fi nden Sie auch im Internet unter: www.2helpU.com

Bitte besuchen Sie unsere Website www.blackanddecker.de, um Ihr neues BLACK+DECKER Produkt zu registrieren und über neue Produkte und Sonderangebote informiert zu werden. Weitere Informationen über die Marke BLACK+DECKER und unsere Produkte finden Sie unter www.blackanddecker.eu.

Usage prévu
