| Tipo di prodotto | Seghetto alternativo |
| Marca | Black & Decker |
| Modello | KS901PE |
| Tensione di ingresso | 230 V |
| Velocità a vuoto | 0 – 3 000 min⁻¹ |
| Profondità di taglio max. (legno) | 90 mm |
| Profondità di taglio max. (acciaio) | 8 mm |
| Profondità di taglio max. (alluminio) | 15 mm |
| Peso | 2,2 kg |
| Livello di pressione sonora (LpA) | 88 dB(A) (incertezza K=3 dB(A)) |
| Vibrazioni (taglio legno/tavole) | 12,3 m/s² (incertezza K=1,5 m/s²) |
| Vibrazioni (taglio metallo) | 7,3 m/s² (incertezza K=1,5 m/s²) |
| Selettore di velocità | Variatore elettronico (0–3000 min⁻¹) |
| Selettore di movimento orbitale | 4 posizioni (da 0 a 3) |
| Base inclinabile | 0°, 22,5°, 45° sinistra e destra |
| Sistema di cambio lama | Senza attrezzi (leva di bloccaggio) |
| Allaccio aspirapolvere | Sì (uscita di espulsione polvere) |
| Funzione Sightline® | Linea di taglio visibile in trasparenza |
| Garanzia | 2 anni (uso domestico) |
| Manutenzione e pulizia | Pulire le aperture di ventilazione con una spazzola morbida; pulire il vano motore con un panno umido; non usare solventi |
| Sicurezza | Doppio isolamento; arresto di sicurezza; blocco lama; istruzioni di sicurezza dettagliate nel manuale |
| Ricambi e riparabilità | Lame, guide, protezioni anti-schegge; riparazione presso centro autorizzato Black & Decker |
| Informazioni generali | Uso domestico; fornito con lama per taglio diritto; accessorio opzionale: guida longitudinale X43005-XJ |
Domande frequenti - KS901PE BLACK & DECKER
Domande degli utenti su KS901PE BLACK & DECKER
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Service après-vente in formato PDF gratuitamente! Trova il tuo manuale KS901PE - BLACK & DECKER e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. KS901PE del marchio BLACK & DECKER.
MANUALE UTENTE KS901PE BLACK & DECKER
Il seghetto alternativo BLACK+DECKER è stato progettato per segare legno, plastica e metallo. L'elettroutensile è stato progettato solo per uso privato.
Istruzioni di sicurezza
Avvisi di sicurezza generici per gli elettroutensili
Attenzione! Leggere tutti gli avvisi di sicurezza e tutte le istruzioni. La mancata osservanza dei presenti avvisi e istruzioni potrebbe causare scosse elettriche, incendi e/o infortuni gravi.
Conservare tutte le istruzioni e le avvertenze per futura consultazione. Il termine "elettroutensile" che ricorre in tutti gli avvisi seguenti si riferisce ad utensili elettrici con o senza fi lo.
- Sicurezza nella zona di lavoro
a. Mantenere pulita e ben illuminata la zona di lavoro. Disordine o scarsa illuminazione possono causare incidenti.
b. Evitare d'impiegare gli elettroutensili in ambienti esposti al rischio di esplosione, ad esempio in presenza di liquidi, gas o polveri infiammabili. Gli elettroutensili producono scintille che possono far infi ammare la polvere o i fumi.
c. Mantenere lontani bambini e osservatori mentre si usa l'elettroutensile. Eventuali distrazioni possono comportare la perdita del controllo dell'elettroutensile.
- Sicurezza elettrica
a. Le spine elettriche degli elettroutensili devono essere adatte alla presa. Evitare assolutamente di modifi care la spina elettrica. Non impiegare spine adattatrici con elettroutensili provvisti di messa a terra. L'uso di spine inalterate e delle prese corrispondenti riduce il rischio di scosse elettriche.
b. Evitare il contatto fisico con superfici collegate a terra, come tubi, radiatori, forni e frigoriferi. Un corpo collegato a terra è esposto maggiormente al rischio di scosse elettriche.
c. Custodire gli elettroutensili al riparo dalla pioggia o dall'umidità. L'eventuale infiltrazione di acqua in un elettroutensile aumenta il rischio di scosse elettriche.
d. Non utilizzare il cavo in modo improprio. Non usare il cavo per trasportare o trainare l'elettroutensile e non tirarlo per estrarre la spina dalla presa di corrente. Mantenere il cavo al riparo da calore, olio, bordi taglienti e/o da parti in movimento. I cavi danneggiati o aggrovigliati aumentano il rischio di scosse elettriche.
e. Se l'elettroutensile viene adoperato all'aperto, usare esclusivamente prolunghe omologate per l'impiego all'esterno. Un cavo adatto per uso esterno riduce il rischio di scosse elettriche.
f. Se non è possibile evitare di lavorare in una zona umida, usare un'alimentazione elettrica protetta da un dispositivo a corrente residua (RCD). L'uso di un dispositivo RCD riduce il rischio di scosse elettriche.
- Sicurezza delle persone
a. È importante concentrarsi su ciò che si sta facendo e maneggiare con giudizio l'elettroutensile. Non adoperare l'elettroutensile se si è stanchi o sotto l'effetto di stupefacenti, alcol o medicinali. Un attimo di distrazione può causare gravi infortuni personali.
b. Utilizzare un equipaggiamento di protezione personale. Indossare sempre degli occhiali di sicurezza. Se si avrà cura d'indossare l'equipaggiamento protettivo necessario, ad esempio una maschera antipolvere, delle calzature antiscivolo, un casco o delle otoprotezioni, si ridurrà il rischio di infortuni.
c. Impedire l'avviamento involontario. Accertarsi che l'interruttore di accensione sia regolato su spento prima di collegare l'elettroutensile all'alimentazione elettrica e/o al battery pack, di prenderlo in mano o di trasportarlo. Per non esporsi al rischio di incidenti, non trasportare gli elettroutensili tenendo le dita sull'interruttore oppure, se sono collegati a un'alimentazione elettrica, con l'interruttore acceso.
d. Prima di accendere un elettroutensile, togliere eventuali chiavi o attrezzi di regolazione. Un utensile o una chiave lasciati in un componente mobile dell'elettroutensile possono causare lesioni.
e. Non piegarsi eccessivamente in avanti. Mantenere sempre un buon equilibrio evitando posizioni instabili. In questo modo è possibile controllare meglio l'elettroutensile in situazioni inaspettate.
f. Vestirsi adeguatamente. Evitare di indossare indumenti larghi o gioielli. Tenere capelli, capi di vestiario e guanti lontani da parti in movimento. Capi di vestiario larghi, gioielli o capelli lunghi potrebbero impigliarsi nei componenti in movimento.
g. Se gli elettroutensili sono provvisti di attacchi per il collegamento di dispositivi di aspirazione o di raccolta della polvere, assicurarsi che questi siano installati e utilizzati correttamente. L'impiego di dispositivi di raccolta della polvere diminuisce i rischi relativi alle polveri.
- Uso e cura degli elettroutensili
a. Non sovraccaricare l'elettroutensile. Usare l'elettroutensile adatto al lavoro da eseguire. Utilizzando l'elettroutensile adatto si potrà lavorare meglio e con maggiore sicurezza alla potenza nominale prevista.
b. Non utilizzare elettroutensili con interruttori per l'accensione/spegnimento difettosi. Un elettroutensile che non può essere controllato mediante l'interruttore è pericoloso e deve essere riparato.
c. Scollegare la spina dalla presa di corrente e/o il battery pack dall'elettroutensile prima di regolarlo, di sostituire gli accessori o di riporlo. Queste
precauzioni di sicurezza riducono la possibilità che l'elettroutensile sia messo in funzione inavvertitamente.
d. Quando non sono usati, gli elettroutensili devono essere custoditi fuori della portata dei bambini. Non consentire l'uso dell'elettroutensile a persone inesperte o che non abbiano letto le presenti istruzioni. Gli elettroutensili risultano pericolosi se usati da persone inesperte.
e. Sottoporre gli elettroutensili alle necessarie procedure di manutenzione. Verifi care che le parti mobili siano bene allineate e non inceppate, che non vi siano componenti rotti e che non sussistano altre condizioni che possono compromettere il funzionamento dell'elettroutensile. In caso di danni, riparare l'elettroutensile prima dell'uso. La scarsa manutenzione causa molti incidenti.
f. Mantenere affilati e puliti gli utensili da taglio. Se sottoposti alla giusta manutenzione, gli strumenti da taglio con taglienti affi lati s'inceppano meno frequentemente e sono più facili da manovrare.
g. Utilizzare l'elettroutensile, gli accessori e le punte in conformità delle presenti istruzioni, tenendo conto delle condizioni di lavoro e del lavoro da completare. L'impiego dell'elettroutensile per usi diversi da quelli consentiti può dar luogo a situazioni pericolose.
5. Riparazioni
a. Fare riparare l'elettroutensile solo ed esclusivamente da personale specializzato e solo impiegando pezzi di ricambio originali, onde non alterarne la sicurezza.
Altri avvisi di sicurezza per gli elettroutensili
Attenzione! Istruzioni di sicurezza per tutte le seghe
- Tenere l'elettroutensile afferrando le impugnature isolate se vi è la possibilità che l'accessorio di taglio possa venire a contatto con cavi nascosti o con il fi lo di alimentazione. Il contatto tra l'accessorio di taglio e un fi lo sotto tensione mette sotto tensione le parti metalliche esposte dell'elettroutensile e potrebbe esporre l'operatore a scosse elettriche.
- Usare morsetti o altri metodi pratici per sorreggere e fissare il pezzo in lavorazione su una base stabile. Un pezzo tenuto in mano o contro il corpo può diventare poco stabile e causare la perdita di controllo.
- Tenere le mani lontane dalla zona di taglio. Non allungare mai le mani sotto il pezzo. Non infi lare le dita o il pollice in prossimità della lama alternativa e del blocca lama. Non stabilizzare la sega afferrando la guida.
- Tenere affiliate le lame. Lame spuntate o danneggiate possono causare la deviazione o lo spegnimento della sega sotto sforzo. Usare sempre il corretto tipo di lama per il materiale da tagliare.
- Quando si taglia un tubo o una conduttura, accertarsi sempre che al loro interno non vi siano acqua o fi li elettrici.
Non toccare il pezzo o la lama subito dopo aver fatto funzionare l'elettroutensile. Potrebbero essere molto caldi.
- Essere consapevoli che vi possono essere dei pericoli nascosti: prima di praticare tagli in pareti, pavimenti o soffi tti, controllare l'ubicazione di cablaggi e tubazioni.
- La lama continua a muoversi dopo aver rilasciato l'interruttore. Spegnere sempre l'elettroutensile e attendere che la lama si fermi completamente prima di posarlo.
Attenzione! Il contatto o l'inalazione della polvere generata dal taglio potrebbe nuocere alla salute dell'operatore e di eventuali astanti. Indossare una mascherina antipolvere specifi ca per polveri e fumi e controllare che anche le persone presenti o in arrivo nella zona di lavoro siano adeguatamente protette.
L'uso previsto è descritto nel presente manuale. Se questo elettroutensile viene impiegato con accessori o per usi diversi da quelli raccomandati nel presente manuale, potrebbero verifi carsi lesioni personali e/o danni alle cose.
Sicurezza altrui
- Questo elettroutensile non è stato progettato per impiego da parte di persone (o bambini) portatrici di handicap fi sici, psichici o sensoriali o che non abbiano la dovuta esperienza o conoscenza, a meno che non siano seguite o opportunamente istruite sul suo impiego da parte di una persona responsabile della loro sicurezza.
- Controllare che i bambini non giochi con l'elettrodomestico.
Vibrazioni
I valori dichiarati delle emissioni di vibrazioni al paragrafo Dati tecnici e nella Dichiarazione di conformità del presente manuale sono stati misurati in base al metodo di test standard previsto dalla normativa EN 60745 e possono essere usati come parametri di confronto tra due utensili. Il valore delle emissioni di vibrazioni dichiarato può anche essere usato come valutazione preliminare dell'esposizione.
Avvertenza! Il valore delle emissioni di vibrazioni durante l'impiego effettivo dell'elettroutensile può variare da quello dichiarato a seconda delle modalità d'uso. Il livello delle vibrazioni può aumentare oltre quello dichiarato.
Quando si valuta l'esposizione alle vibrazioni per determinare le misure di sicurezza richieste dalla normativa 2002/44/CE per la protezione delle persone che usano regolarmente gli elettroutensili nello svolgimento delle proprie mansioni, è necessario prendere in considerazione le condizioni effettive di utilizzo e il modo in cui l'utensile è usato, oltre a tenere conto di tutte le componenti del ciclo operativo, come i periodi in cui l'elettroutensile è spento, quelli in cui è acceso ma a riposo e quelli in cui è effettivamente utilizzato.
Etichette sull'elettroutensile
Sull'elettroutensile appaiono i seguenti simboli:
Attenzione! Per ridurre il rischio di infortuni, l'utente deve leggere il manuale d'uso.
Sicurezza elettrica
Il doppio isolamento di cui è provvisto l'elettroutensile rende superfluo il filo di terra. Controllare sempre che l'alimentazione corrisponda alla tensione indicata sulla targhetta dei dati tecnici.
In caso di danneggiamento del filo di alimentazione, è necessario farlo riparare dal fabbricante o presso un centro assistenza Black & Decker autorizzato in modo da evitare eventuali pericoli.
Caratteristiche
Questo elettroutensile presenta alcune o tutte le seguenti caratteristiche.
- Interruttore a velocità variabile (KS901PE) o interruttore di accensione (KS801SE e KS901SE).
- Pulsante di bloccaggio
- Leva di bloccaggio lama seghetto
- Piedino scorrimento lama
- Apertura d'estrazione polvere
- Selettore corsa a pendolo/AutoSelect
Montaggio
Attenzione! Prima di tentare una delle seguenti operazioni, verifi care che l'elettroutensile sia spento e scollegato dalla presa elettrica e che la lama sia ferma. Le lame della sega usate possono essere calde.
Montaggio della lama della sega (fi g. A)
- Tenere la lama del seghetto (7) come illustrato con i denti rivolti in avanti.
◆ Spingere la leva di bloccaggio (3) verso l'esterno allontanandola dal piedino (4).
◆ Infilare completamente il gambo della lama del seghetto nel portalama (8).
◆ Rilasciare la leva di bloccaggio (3).
Collegamento di un aspirapolvere all'elettroutensile (fi g. B)
◆ Infilare il beccuccio dell'aspirapolvere nella bocchetta di estrazione della polvere (5).
Altri rischi
L'utilizzo dell'elettroutensile può comportare altri rischi non indicati nei presenti avvisi di sicurezza. Tali rischi possono sorgere a seguito di un uso prolungato o improprio, ecc. Pur osservando le norme di sicurezza e utilizzando dispositivi di protezione adeguati, certi rischi non possono essere evitati. Essi comprendono:
- Lesioni causate o subite a seguito del contatto con parti rotanti/in movimento.
- Lesioni causate o subite durante la sostituzione di parti, lame o accessori.
- Lesioni causate dall'impiego prolungato di un elettroutensile. Quando si usa qualsiasi elettroutensile per lunghi periodi, accertarsi di fare regolarmente delle pause.
◆ Problemi di udito. - Rischi per la salute causati dall'aspirazione di polvere generata dall'utilizzo dell'elettrodomestico (ad esempio quando si lavora con il legno, in modo particolare quello di quercia, faggio o l'MDF).
Utilizzo
Regolazione del piedino scorrimento lama per eseguire tagli a unghia (fi g. C)
Attenzione! Non usare mai l'elettroutensile quando il piedino scorrimento lama è allentato o è stato rimosso. Il piedino scorrimento lama (4) può essere regolato per il taglio a unghia a 22.5° o 45° verso destra o verso sinistra.
◆ Allentare la vite (10).
- Tirare in avanti il piedino scorrimento lama (4), ruotarlo verso sinistra o verso destra e spingerlo indietro nella posizione dei 22.5° o 45°.
◆ Serrare la vite.
Per riportare il piedino scorrimento lama (4) in posizione per i tagli a 90°:
◆ Allentare la vite (10).
- Tirare in avanti il piedino scorrimento lama (4), ruotarlo verso il centro e quindi spingerlo indietro nella posizione degli 0°.
◆ Serrare la vite.
Comando velocità variabile
◆ Usare una velocità alta per il legno, media per l'alluminio e il PVC e bassa per i metalli diversi dall'alluminio.
Accensione e spegnimento
Per accendere l'elettroutensile, premere l'interruttore a velocità variabile (1). Nel modello KS901PE la velocità di funzionamento dipende dal grado di pressione esercitata sull'interruttore.
Per il funzionamento continuo, premere il pulsante di bloccaggio (2) e quindi l'interruttore a velocità variabile. Questa opzione è disponibile solo alla velocità massima.
Per spegnere l'elettroutensile, rilasciare l'interruttore a velocità variabile. Per spegnere l'elettroutensile durante il funzionamento continuo, premere ancora una volta l'interruttore a velocità variabile e rilasciarlo.
Come utilizzare la funzione Sightline® (fi g. D)
◆ Usare una matita per segnare la traccia del taglio.
◆ Posizionare il seghetto alternativo sopra tale traccia (11).
Guardando direttamente da sopra al seghetto, è possibile seguire facilmente la linea del taglio.
Modalità di taglio
Il movimento a pendolo rende l'azione della lama più incisiva ed è concepito per tagliare materiali morbidi come legno e plastica. Il taglio risulta più veloce, anche se meno uniforme.
A seconda del modello, il seghetto ha un selettore della corsa a pendolo o un selettore AutoSelect per impostare il movimento a pendolo. L'uso di questi comandi è spiegato nelle due sezioni seguenti.
Nota: non utilizzare mai il movimento a pendolo per tagliare il metallo.
Selettore corsa a pendolo (fi g. E - solo KS901PE)
Il modello KS901PE ha le quattro modalità di taglio seguenti, ciascuna delle quali imprime al movimento a pendolo una diversa intensità:

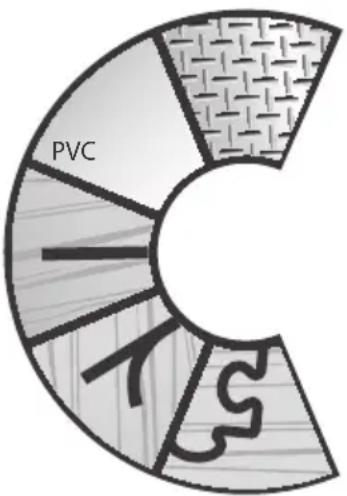

Selettore Auto Select™ (fig. F - solo KS801SE e KS901SE)
I modelli KS801SE e KS901SE sono provvisti del selettore Auto Select™ (6) che permette di regolare la velocità del movimento a pendolo a seconda del tipo di taglio.
Per selezionare la velocità ottimale e il tipo di movimento a pendolo in base al materiale da tagliare, ruotare il selettore (6) come mostrato nella tabella qui sotto:
 | Icona Velocità Pendolo Applicazione | ||
 | Bassa No Tagli diritti e curvi in lamiere di metallo o stagno, piastrelle in ceramica, lastre in fi bra di vetro | ||
 | Media Media/bassa Tagli diritti e curvi in legno, materiali per rivestimento e pavimentazione, plastica, plexiglas e PVC | ||
 | Alta Massima Tagli diritti in legno stagionato o dolce | ||
 | Alta Media/bassa Tagli diritti e curvi in pannelli di compensato e legno | ||
 | Alta No Tagli diritti e curvi in piani di lavoro, assi laminate, lavori di traforo, curve e manufatti d'artigianato | ||
◆ Posizione 0: metallo, alluminio e lamiera (nessun movimento a pendolo).
◆ Posizione 1: laminati, legno duro, piani di lavoro.
◆ Posizione 2: compensato e PVC/plastica.
◆ Posizione 3: legno dolce e taglio rapido.
Per regolare l'intensità del movimento a pendolo:
- Ruotare il selettore della corsa a pendolo (6) sulla posizione desiderata.
Taglio
Tenere saldamente l'elettroutensile con entrambe le mani durante il taglio.
Il piedino scorrimento lama (4) deve poggiare saldamente contro il materiale che si sta tagliando. In questo modo si impedisce al seghetto di saltare, si riducono le vibrazioni e anche i casi di rottura della lama.
♦ Prima di iniziare a tagliare, lasciare che la lama ruoti liberamente per alcuni secondi.
◆ Esercitare solo una leggera pressione sull'elettroutensile mentre si esegue il taglio.
Consigli per un utilizzo ottimale
Lama di ausilio per tagli diritti
Per ottenere un taglio diritto particolarmente preciso, servirsi della lama di ausilio. Nel modello KS901SE/PE questa lama è inclusa nella confezione, mentre per il modello KS801SE può essere acquistata separatamente (numero di parte X21001-XJ).
Protezione anti-scheggiatura (fi g. G- solo KS901SE)
Per limitare al massimo le scheggiature, utilizzare l'apposita protezione fornita con il prodotto, la quale riduce lo spazio libero tra il piedino scorrimento lama e la lama senza tuttavia limitare la visuale della linea di taglio.
Per montare la protezione anti-scheggiatura:
◆ Rimuovere la lama (vedere figura A).
- Allineare la protezione anti-scheggiatura (13) al piedino scorrimento lama (4) dalla parte inferiore.
- Premere leggermente il piedino scorrimento lama fino a quando la protezione scatta in sede.
◆ Rimontare la lama.
Taglio dei laminati
Durante il taglio di laminati è possibile che si scheggino i bordi, rovinando la superfi cie che rimarrà a vista. Le lame più comuni praticano il taglio durante la corsa verso l'alto; quindi, se il piedino scorrimento lama poggia sulla superfi cie che rimarrà a vista, si consiglia di usare una lama che tagli durante la corsa verso il basso oppure di:
◆ Usare una lama da seghetto con denti sottili.
◆ Segare dalla parte posteriore del pezzo da lavorare.
Per contenere al massimo la scheggiatura, fissare con un morsetto un pezzo di legno o di cartone da ambo i lati del pezzo da lavorare e segare i tre strati insieme. In alternativa, utilizzare l'apposita protezione (13) fornita con il prodotto (solo KS901SE).
Taglio del metallo
Attenzione! Non utilizzare un aspirapolvere quando si taglia il metallo, in quanto la limatura di metallo può essere calda e provocare un incendio.
Si tenga presente che segare il metallo richiede molto più tempo che segare il legno.
◆ Usare una lama idonea a segare il metallo.
- Quando si taglia un foglio di lamiera sottile, fissare con dei morsetti un pezzo di legno alla superfi cie posteriore del pezzo da lavorare e tagliare i due strati insieme.
♦ Spalmare un velo d'olio lungo la traccia del taglio.
Arresto parallelo
Il taglio secondo la fi bra e il taglio circolare senza una riga a matita possono essere eseguiti facilmente con un arresto parallelo e guida circolare (disponibile come accessorio opzionale, numero di parte X43005-XJ).
Attacco dell'arresto parallelo (fi gg. H e l)
- Inserire l'arresto parallelo (14) nel piedino scorrimento lama con la barra trasversale rivolta verso il basso come mostrato nella fi gura H.
◆ Inserire la vite (15) nel foro nella parte inferiore del piedino scorrimento lama. - Allineare la barra di attacco (16) alla vite con l'estremità ricurva rivolta verso il basso e verso la parte posteriore del seghetto.
- Con un cacciavite a stella, guidare la vite nel foro filettato sulla barra di attacco, come mostrato nella fi gura I.
♦ Regolare in base all'ampiezza del taglio e serrare la vite.
Taglio circolare (fi g. J)
- Inserire l'arresto parallelo nella feritoia sulla destra del piedino scorrimento lama con la barra trasversale rivolta verso l'alto.
♦ Regolare l'arresto parallelo in modo che la distanza dalla lama al foro nella barra trasversale corrisponda al raggio desiderato e serrare la vite.
- Posizionare il seghetto in modo il foro della barra trasversale risulti sopra al centro del cerchio da tagliare (per portare la lama in posizione effettuare un taglio "a tuffo", praticare un foro con il trapano per inserirvi la lama o tagliare verso l'interno dal bordo del materiale).
- Quando il seghetto è posizionato correttamente, introdurre un piccolo chiodo nel foro della barra trasversale portandolo al centro esatto del cerchio da tagliare.
◆ Utilizzando l'arresto parallelo come perno, iniziare a tagliare il cerchio.
Taglio a tuffo (fi g. K)
Il taglio a tuffo è un facile metodo per ottenere un intaglio interno. La lama del seghetto può essere inserita direttamente in un pannello o in una lastra senza prima praticare un foro pilota. Durante il taglio a tuffo, misurare la superfi cie da tagliare e segnarla chiaramente con una matita. Quindi, portare il seghetto in avanti fi nché la parte anteriore del piedino scorrimento lama poggi saldamente sulla superfi cie di lavoro e della lama penetri nel materiale per la sua intera lunghezza. Accendere l'elettroutensile e portarlo alla velocità massima. Afferrare saldamente il seghetto e abbassare lentamente l'estremità posteriore dello strumento fi nché la lama raggiunga la sua profondità massima. Tenere il piedino scorrimento lama piatto contro il legno e cominciare a tagliare. Non rimuovere la lama dal taglio mentre è ancora in movimento. La lama deve essere completamente ferma.
Manutenzione
Questo elettroutensile Black & Decker è stato progettato per funzionare a lungo con una manutenzione minima. Per ottenere prestazioni sempre soddisfacenti occorre avere cura dell'elettroutensile e sottoporlo a pulizia periodica.
- Le prese di ventilazione dell'elettroutensile devono essere pulite regolarmente con un pennello morbido o un panno asciutto.
- Pulire regolarmente l'alloggiamento del motore utilizzando un panno umido.
Non usare detergenti abrasivi o contenenti solventi. Evitare la penetrazione di liquidi all'interno dell'elettroutensile e non immergere mai nessuna parte dello stesso in sostanze liquide.
Sostituzione della spina (solo Regno Unito e Irlanda)
Se è necessario montare una nuova spina:
◆ Smaltire in sicurezza quella vecchia.
♦ Collegare il filo marrone al morsetto sotto tensione della nuova spina.
♦ Collegare il filo blu al morsetto neutro.
Attenzione! Non effettuare nessun collegamento sul morsetto di terra. Seguire le istruzioni fornite con spine di buona qualità. Fusibile consigliato: 5 A.
Protezione dell'ambiente
Raccolta differenziata. Questo prodotto non deve essere smaltito con i normali rifi uti domestici.
Nel caso in cui l'elettrodomestico BLACK+DECKER debba essere sostituito o non sia più necessario, non smaltirlo con i normali rifi uti domestici. Metterlo da parte per la raccolta differenziata.
La raccolta differenziata dei prodotti e degli imballaggi utilizzati consente il riciclaggio dei materiali e il loro continuo utilizzo. Il riutilizzo dei materiali riciclati favorisce la protezione dell'ambiente prevenendo l'inquinamento e riduce il fabbisogno di materie prime.
Seguire le normative locali per la raccolta differenziata dei prodotti elettrici, che possono prevedere punti di raccolta o la consegna dell'elettrodomestico al rivenditore presso il quale viene acquistato un nuovo prodotto.
BLACK+DECKER offre ai propri clienti la possibilità di riciclare i prodotti BLACK+DECKER che hanno esaurito la loro vita di servizio. Per usufruire di tale servizio, è suffi ciente restituire il prodotto a qualsiasi tecnico autorizzato, incaricato della raccolta per conto dell'azienda.
Per individuare il tecnico autorizzato più vicino, rivolgersi alla sede BLACK+DECKER locale, presso il recapito indicato nel presente manuale. Altrimenti, un elenco completo di tutti i tecnici autorizzati BLACK+DECKER e i dettagli completi sui contatti e i servizi post-vendita sono disponibili su Internet all'indirizzo: www.2helpU.com
Dati tecnici
| KS801SE (Tipo 1)KS901SE/PE (Tipo 1) | |||
| Tensione in ingresso | V_ac | 230 | |
| Regime a vuoto (KS801SE e KS901SE) | min^-1 | 1,500-3,000 | |
| (KS901PE) | min^-1 0-3,000 | ||
| Profondità max. | |||
| del taglio | (KS801SE) | mm | 80 |
| Legno | (KS901SE e KS901PE) | mm | 90 |
| (KS801SE) | mm | 5 | |
| Acciaio | (KS901SE e KS901PE) | mm | 8 |
| mm | 15 | ||
| Alluminio | |||
| Peso (KS801SE) | kg | 2.1 | |
| (KS901PE) | kg2.2 | ||
| (KS901SE) | kg2.2 | ||
KS901PE
| LpA (pressione sonora) 88 dB(A), incertezza (K) 3 dB(A) |
| LWA (pressione acustica) 99 dB(A), incertezza (K) 3 dB(A) |
| Valori totali vibrazioni (somma vettoriale triassiale) in base a EN 60745: |
| Taglio di assi (ah, B) 12.3 m/s2, incertezza (K) 1.5 m/s2 |
| Taglio di lamiere (ah, M) | 7.3 m/s2, incertezza (K) | 1.5 m/s2 |
KS801SE
| LpA (pressione sonora) 90 dB(A), incertezza (K) 3 dB(A) |
| LWA(pressione acustica) 101 dB(A), incertezza (K) 3 dB(A) |
| Valori totali vibrazioni (somma vettoriale triassiale) in base a EN 60745: |
| Taglio di assi (ah,B) 5.6 m/s2, incertezza (K) 1.5 m/s2 |
| Taglio di lamiere (ah, M) 5.3 m/s2, incertezza (K) 1.5 m/s2 |
KS901SE
| LpA (pressione sonora) 86 dB(A), incertezza (K) 3 dB(A) |
| LWA(pressione acustica) 97 dB(A), incertezza (K) 3 dB(A) |
| Valori totali vibrazioni (somma vettoriale triassiale) in base a EN 60745: |
| Taglio di assi (ah,B) 5.0 m/s2, incertezza (K) 1.5 m/s2 |
| Taglio di lamiere (ah.M) | 4.5 m/s2, incertezza (K) | 1.5 m/s2 |
Dichiarazione di conformità CE
DIRETTIVA SUI MACCHINARI
KS801SE, KS901SE e KS901PE
Black & Decker dichiara che i prodotti descritti al paragrafo "Dati tecnici" sono conformi alle seguenti normative:
2006/42/CE, EN 60745-1, EN 60745-2-11
Questi prodotti sono anche conformi alle direttive 2014/30/UE e 2011/65/UE. Per ulteriori informazioni contattare Black & Decker al seguente indirizzo oppure consultare l'ultima di copertina del manuale.
Il sottoscritto è responsabile della redazione di questo documento tecnico e rilascia questa dichiarazione per conto di Black & Decker Europe.
R.Laverick
Engineering Manager
Certa della qualità dei suoi prodotti, Black & Decker offre una garanzia eccezionale. Il presente certifi cato di garanzia è complementare ai diritti legali e non li pregiudica in alcun modo. La garanzia è valida entro il territorio degli Stati membri dell'Unione Europea e dell'EFTA (European Free Trade Area).
Se un prodotto Black & Decker risulta difettoso per qualità del materiale, della costruzione o per mancata conformità entro 24 mesi dalla data di acquisto, Black & Decker garantisce la sostituzione delle parti difettose, provvede alla riparazione dei prodotti se ragionevolmente usurati oppure alla loro sostituzione, in modo da ridurre al minimo il disagio del cliente, purché:
- il prodotto non sia stato destinato ad usi commerciali, professionali o al noleggio;
- il prodotto non sia stato usato in modo improprio o scorretto;
- il prodotto non abbia subito danni causati da oggetti o sostanze estranee oppure incidenti;
- il prodotto non abbia subito tentativi di riparazione non effettuati da tecnici autorizzati né dall'assistenza Black & Decker.
Per attivare la garanzia è necessario esibire la prova di acquisto al venditore o al tecnico autorizzato. Per individuare il tecnico autorizzato più vicino, rivolgersi alla sede Black & Decker locale, presso il recapito indicato nel presente manuale. Altrimenti, un elenco completo di tutti i tecnici autorizzati Black & Decker e i dettagli completi sui contatti e i servizi post-vendita sono disponibili su Internet all'indirizzo: www.2helpU.com
I clienti che desiderano registrare il nuovo prodotto BLACK+DECKER e ricevere gli aggiornamenti sui nuovi prodotti e le offerte speciali sono invitati a visitare il sito Web www.blackanddecker.it. Ulteriori informazioni sul marchio e la gamma di prodotti BLACK+DECKER sono disponibili all'indirizzo www.blackanddecker.eu.
Beoogd gebruik
- Istruzioni di sicurezza
- Avvisi di sicurezza generici per gli elettroutensili
- Altri avvisi di sicurezza per gli elettroutensili
- Sicurezza altrui
- Vibrazioni
- Etichette sull'elettroutensile
- Sicurezza elettrica
- Caratteristiche
- Montaggio
- Montaggio della lama della sega (fi g. A)
- Collegamento di un aspirapolvere all'elettroutensile (fi g. B)
- Altri rischi
- Utilizzo
- Regolazione del piedino scorrimento lama per eseguire tagli a unghia (fi g. C)
- Per riportare il piedino scorrimento lama (4) in posizione per i tagli a 90°:
- Comando velocità variabile
- Accensione e spegnimento
- Come utilizzare la funzione Sightline® (fi g. D)
- Modalità di taglio
- Selettore corsa a pendolo (fi g. E - solo KS901PE)
- Selettore Auto Select™ (fig. F - solo KS801SE e KS901SE)
- Per regolare l'intensità del movimento a pendolo:
- Taglio
- Consigli per un utilizzo ottimale
- Lama di ausilio per tagli diritti
- Protezione anti-scheggiatura (fi g. G- solo KS901SE)
- Per montare la protezione anti-scheggiatura:
- Taglio dei laminati
- Taglio del metallo
- Arresto parallelo
- Attacco dell'arresto parallelo (fi gg. H e l)
- Taglio circolare (fi g. J)
- Taglio a tuffo (fi g. K)
- Manutenzione
- Sostituzione della spina (solo Regno Unito e Irlanda)
- Protezione dell'ambiente
- Dichiarazione di conformità CE
- Beoogd gebruik
Marca : BLACK & DECKER
Modello : KS901PE
Categoria : Service après-vente
