Produkttyp	AV-ljudmottagare
Märke	Sony
Modell	STR-DE225
Mått (B x H x D)	430 x 145 x 315 mm
Vikt	Cirka 7,5 kg
Strömförsörjning	AC 120 V, 60 Hz (USA/Kanada) / AC 220-240 V, 50/60 Hz (andra)
Energiförbrukning	180 W
Uteffekt	100 W per kanal (6 ohm, 1 kHz, 0,1 % THD)
Antal kanaler	2.0 stereo
Ljudingångar	3 RCA (CD, MD/Kassett, TV/SAT), 1 digital optisk
Ljudutgångar	1 RCA (bandspelare), högtalare A/B (4 terminaler)
Huvudfunktioner	Stereo AM/FM-mottagare med digital avstämning, tonkontroll, balans, volym, ingångsval
Equalizer	Justerbar bas och diskant
Radiofunktioner	AM/FM-avstämare med 30 förinställningar
Display	Vakuumfluorescerande display (VFD)
Fjärrkontroll	Inkluderar infraröd fjärrkontroll
Driftsmiljö	Temperatur: 5 °C till 35 °C, luftfuktighet: 20 % till 80 %
Rengöring och underhåll	Rengör med en mjuk, torr trasa. Använd inte lösningsmedel eller slipande rengöringsmedel.
Säkerhet	Koppla bort strömmen före rengöring. Utsätt inte för vätska eller överdriven värme.
Reparerbarhet och delar	För reparationer, kontakta en auktoriserad Sony-serviceverkstad. Öppna inte höljet.

Vanliga frågor - STR-DE225 SONY

Hur ansluter man högtalare till mottagaren?

Anslut högtalarna till terminalerna A eller B på baksidan. Se till att impedansen är 6 ohm eller mer. Använd högtalarkablar med rätt plus (+) och minus (-) poler.

Inget ljud. Vad ska jag kontrollera?

Kontrollera att mottagaren är påslagen, att rätt ingångskälla är vald (t.ex. CD, TV) och att volymen inte är på minimum. Se till att högtalarna är anslutna och att Muting-funktionen inte är aktiverad.

Hur ställer man in en radiokanal?

Tryck på TUNER-knappen för att välja AM eller FM. Använd TUNING + eller - knapparna för att söka efter frekvenser. För att spara en kanal, tryck på MEMORY och sedan ett förinställt nummer.

Fjärrkontrollen fungerar inte. Vad göra?

Byt batterier i fjärrkontrollen (två AAA). Se till att det inte finns hinder mellan fjärrkontrollen och mottagaren. Rikta direkt mot mottagarens infrarödsensor.

Hur återställer man mottagaren till fabriksinställningarna?

Stäng av mottagaren. Håll ned POWER-knappen och MEMORY-knappen samtidigt tills 'CLEAR' visas på displayen. Släpp knapparna. Alla förinställningar och inställningar raderas.

Vad göra om mottagaren överhettas?

Stäng av mottagaren och koppla bort den. Se till att den har tillräcklig ventilation (minst 10 cm fritt utrymme runt om). Sänk volymen eller minska kontinuerlig användning om det behövs.

Kan jag ansluta en DVD- eller Blu-ray-spelare?

Ja, anslut spelarens ljudutgång (optisk eller RCA) till en ledig ingång på mottagaren, t.ex. TV/SAT. Välj den ingången på mottagaren.

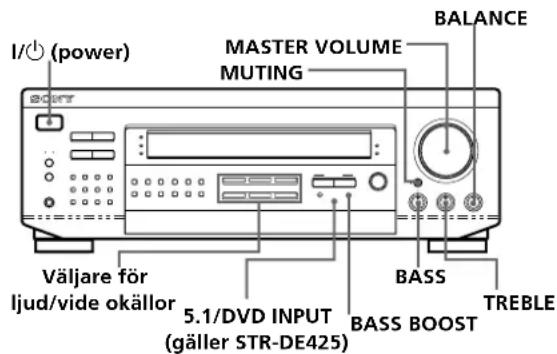

Hur justerar man bas och diskant?

Använd BASS- och TREBLE-kontrollerna på frontpanelen. Vrid åt höger för att öka, åt vänster för att minska. Justeringen påverkar alla högtalare.

Ljud hörs bara i en högtalare. Vad är problemet?

Kontrollera att balansen är centrerad (Balance-kontroll). Kontrollera högtalaranslutningarna och att det inte finns kortslutning. Försök att byta till den andra högtalarutgången (A eller B).

Hur spelar man in från en källa?

Anslut din bandspelare (kassett, MD, etc.) till TAPE REC-utgången. Välj den källa du vill spela in (CD, TUNER, etc.) och justera volymen. Inspelningen sker från den fasta utgången.

BRUKSANVISNING STR-DE225 SONY

Utsätt inte receivern för regn och fukt för att undvika riskerna för brand och/eller elektriska stötar.

Öppna inte höljet. Det kan resultera i risk för elektriska stötar. Överlåt allt reparations- och underhållsarbete till fackkunniga tekniker.

Placera enheten på en plats med god ventilation. Placera den inte i bokhyllan eller i ett skåp.

Angående säkerhet

- Dra ut stickkontakten ur nätuttaget, om du skulle råka tappa ett föremål eller spilla vätska i mottagaren. Låt en fackkunnig reparatör besiktiga mottagaren innan den tas i bruk igen.

Angående strömförsörjning

• Kontrollera innan mottagaren tas i bruk att märkspänningen stämmer överens med lokal nätspänning. Märkspänningen anges på namnplåten på baksidan.
• Nätströmtillförseln kopplas inte ur så länge stickkontakten sitter i ett nätuttag, inte ens när strömmen till mottagaren slås av.
• Dra ut stickkontakten ur nätuttaget, när mottagaren inte ska användas under en längre tidsperiod. Dra i stickkontakten, aldrig i själva kabeln, för att koppla ur nätkabeln.
• Nätkabeln får endast bytas ut av en verkstad som Sonys representant godkänt.
• Strömbrytaren finns på framsidan.

Angående placering

• Placera mottagaren på en plats med tillräcklig ventilation för att undvika överhettning och för att förlänga mottagarens livslängd.
• Placera inte mottagaren på en plats, där den utsätts för värme, solsken, damm och/eller mekaniska stötar.
• Placera ingenting ovanpå mottagaren. Det kan blockera ventilationsöppningarna, vilket resulterar i fel.

Angående anslutningarna

- Allra första steget före anslutningar: slå av strömmen och koppla ur nätkabeln från nätuttaget.

Angående rengöring

- Torka mottagaren och reglagen med en mjuk trasa, som fuktats i mild diskmedelslösning. Använd varken slipande rengöringsmedel eller starka rengöringsvätskor, som t. ex. spritlösningar och bensin.

Rådfråga affären där mottagaren köptes, eller Sonys representant, när du råkar ut för svårigheter, eller vill ställa frågor som inte besvaras i denna bruksanvisning.

Angående denna bruksanvisning

Denna bruksanvisning beskriver modellerna STR-DE425, DE325 och STR-DE225. Kontrollera modellbeteckningen längst upp till höger på framsidan. Modellen STR-DE425 visas på illustrationerna i denna bruksanvisning. Skillnaderna mellan de två modellerna anges tydligt i bruksanvisningen, som t. ex. gäller STR-DE425.

Skillnaderna mellan de två modellerna

Egenskaper\Modell	DE425	DE325	DE225
MIX AUDIO OUT		●	●
WOOFER	●
5.1/DVD	●
VIDEO MONITOR	●

Praktisk vägledning

Anvisningarna i denna bruksanvisning beskriver tillvägagångssättet när reglagen på mottagaren används. Knapparna, som har liknande namn och de som märkts på samma sätt som reglagen på mottagaren, på medföljande fjärrkontroll kan också användas för att fjärrstyra mottagaren.

• En Snabbguide finns på sid. 26.

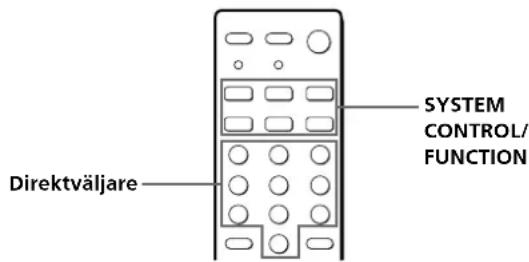

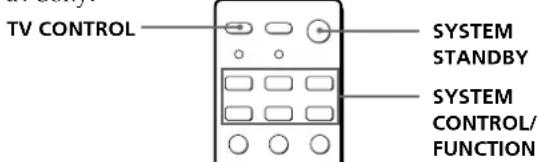

• Under rubriken Beskrivning på knapparna på fjärrkontrollen på sid. 25 finns en översikt över knapparna på fjärrkontrollen.
• Följande vägledning används i denna bruksanvisning:

anger att fjärrkontrollen i detta fall kan användas för mottagarens fjärrstyrning.

anger råd och fingervisningar som underlättar tillvägagångssättet.

En inbyggd krets med förvalda ljudfält för ljudåtergivning med Dolbys akustik finns i denna mottagare. Tillverkas under licens av Dolby Laboratories Licensing Corporation. DOLBY, dubbel D-kännetecknet ☐, och PRO LOGIC är Dolby Laboratories Lecensing Corporation:s varumärken.

INNEHÅLL

Förberedelser

Uppackning 4 Översikt över anslutningarna 4 Anslutning av antenner 5 Anslutningarna till ljudkällor 5 Högtalaranslutningarna 6 Anslutningarna till videokällor 7 Nätanslutning 8 Innan mottagaren tas i bruk 9 Automatisk lagring av FM-stationer i alfabetisk följd i minnet (AUTOBETICAL SELECT) 9

Tillvägagångssättet

Val av önskad källa 10

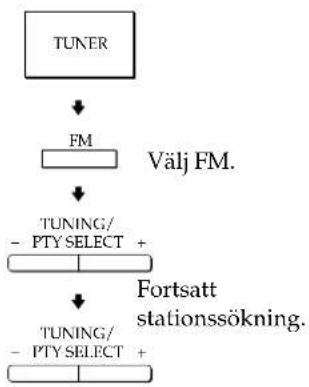

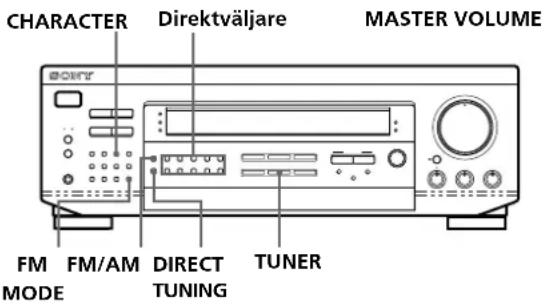

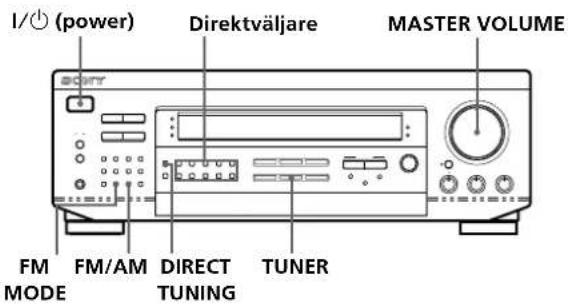

Radiomottagning 12

Lagring av stationer i ett stationsförval 13

Hur datastyrd utsändning i radio RDS (Radio Data System) tillämpas 14

Inspelning 16

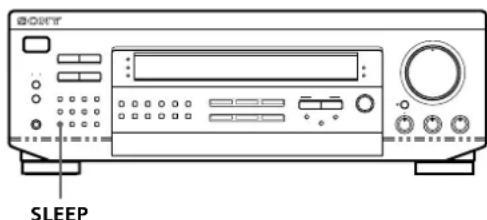

Använda insomningstimern 16

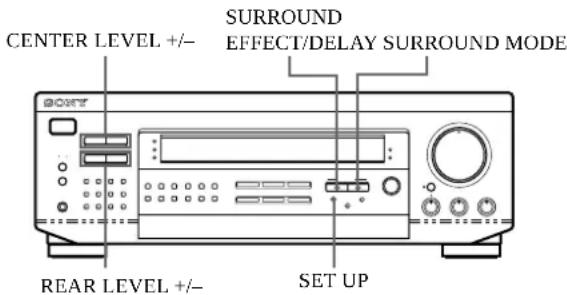

Ljudåtergivning med simulerad akustik

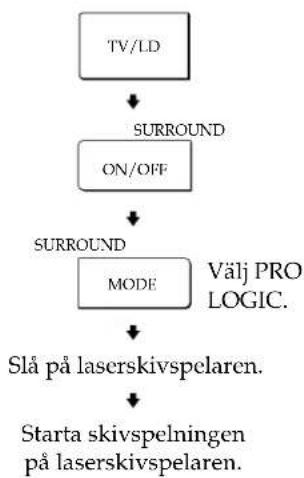

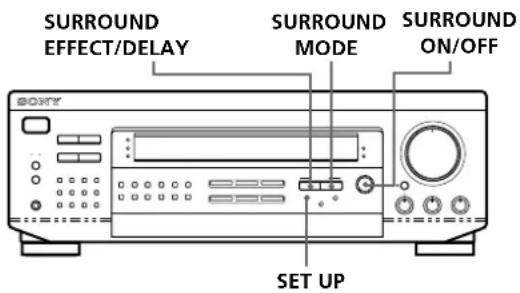

Val av önskat, förvalt ljudfält 17

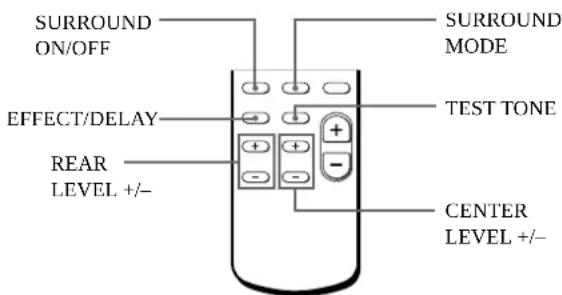

Optimal ljudkvalitet vid ljudåtergivning med Dolbys akustik 18

Övrigt

Felsökning 20

Tekniska data 21

Ordlista 22

Alfabetiskt register 23

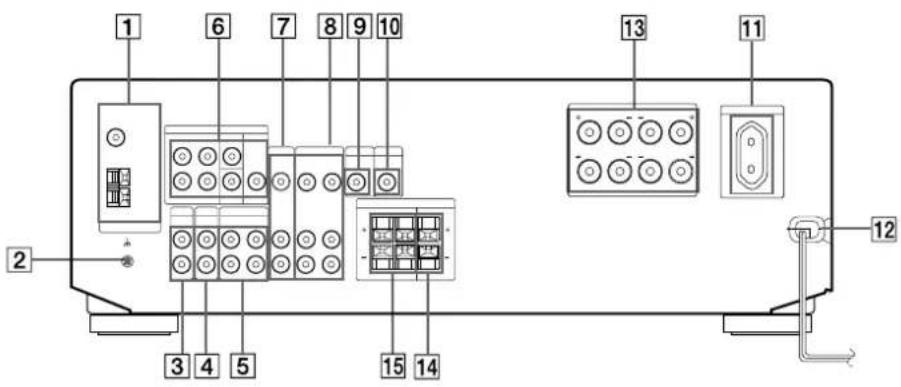

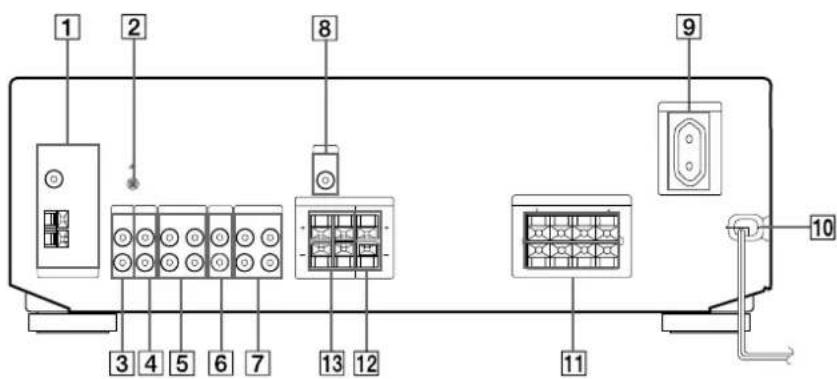

Beskrivning på baksida 24

Beskrivning på knapparna på fjärrkontrollen 25

Snabbguide 26

Uppackning

Kontrollera att de följande tillbehören levererats med denna mottagare:

• FM-trådantenn (1)
• AM-ramantenn (1)
- fjärrkontroll (1)
- batterier R6 (storlek AA) (2)
- Adaptador de exploración (1) (gäller inte STR-DE425)

Batteriernas isättning i fjärrkontrollen

Sätt två st. batterier R6 (storlek AA) i batterifacket med polerna + och – vända åt korrekt håll enligt märkningarna i batterifacket. Rikta fjärrkontrollen mot fjärrstyrningsgivaren Ⓔ på mottagaren för mottagarens fjärrstyrning.

När ska batterierna bytas ut?

Vid normalt bruk beräknas batteriernas livslängd till ca. sex månader. Byt ut batterierna mot nya batterier när fjärrkontrollen inte längre kan användas för mottagarens fjärrstyrning.

OBS!

• Lämna inte fjärrkontrollen liggande på en plats, där den utsätts för värme eller fukt.
• Byt aldrig ut endast ett batteri. De båda batterierna måste bytas ut på en och samma gång.
• Utsätt inte fjärrstyrningsgivaren för solsken eller lampljus. Det kan resultera i fel vid fjärrstyrning.
• Ta ur batterierna, när fjärrkontrollen inte ska användas under en längre tidsperiod, för att undvika skador på grund av batteriläckage och korrosion.

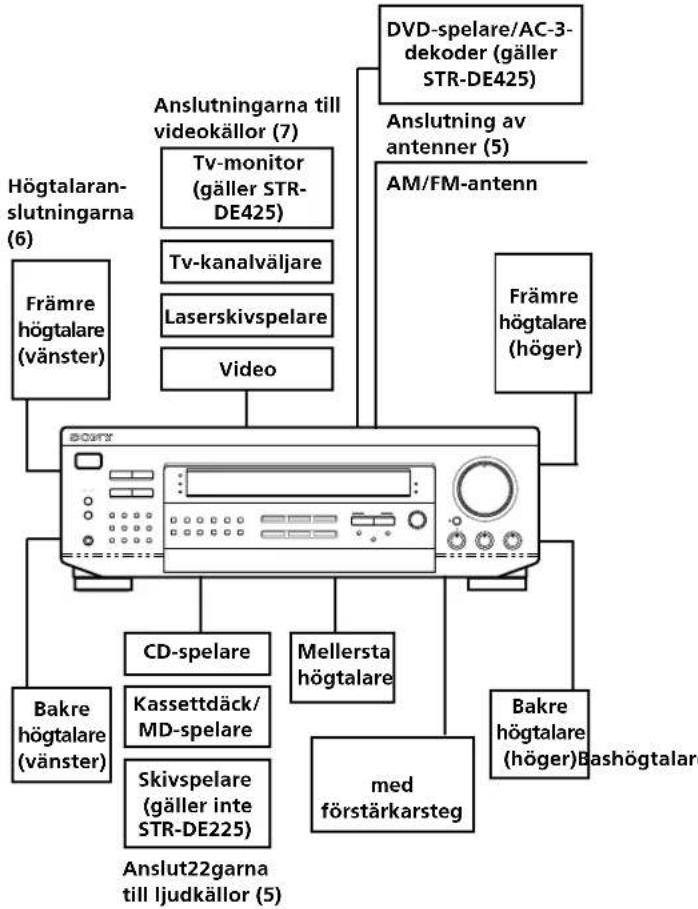

Översikt över anslutningarna

De följande ljud/videokällorna kan anslutas till denna mottagare för deras styrning via mottagaren. Följ anvisningarna på de angivna sidorna för att ansluta de önskade källorna till mottagaren. Vi hänvisar till rubriken Beskrivning på baksida på sid. 24 angående de olika in/utgångarna på mottagaren.

Innan anslutningarna utförs

• Kontrollera innan anslutningarna utförs att strömbrytarna på samtliga källor står i frånslagna lägen.
• Anslut nätkabeln först efter att samtliga andra anslutningar gjorts.
• Skjut in kontakterna så långt det går för att undvika brum och störningar.
• Var noga med att ansluta ljud/videokablarna så att de färgade kontakterna ansluts till de färgade in/utgångarna på korrekt sätt: gula kontakter (video) till gula in/utgångar, vita (på ljudkablar, vänster kanal) till vita och röda (på ljudkablar, höger kanal) till röda.

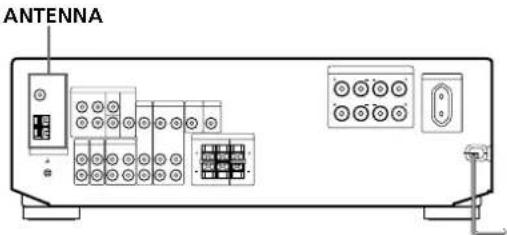

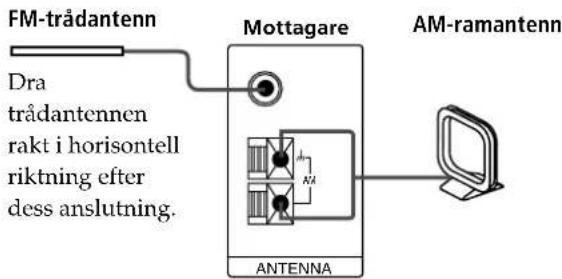

Detta kapitel beskriver anslutning av AM- och FM- antenner till mottagaren. Utför först de följande anslutningarna för att kunna lyssna på radio. Gå därefter till de följande sidorna. Vi hänvisar till den nedanstående illustrationen angående antennintagens placering.

Vilka antenner krävs det?

• FM-trådantenn (medföljer) (1)

• AM-ramantenn (medföljer) (1)

Anslutningarna

När det uppstår störningar vid FM-mottagning

Anslut den ena änden på en 75-ohms koaxialkabel (tillval) till en FM-utomhusantenn och den andra till antennintaget FM 75 Ω COAXIAL på mottagarens baksida.

Mottagare

När det uppstår störningar vid AM-mottagning

Anslut en 6 till 15 m lång, avskärmad kabel (tillval) till antennintaget AM ANTENNA, utöver AMramantennen. Dra kabeln utomhus i horisontell riktning.

Anslutning av jordledning

Anslut en jordledning (tillval) till jorduttaget 12 för att undvika brum. Efter anslutning av en utomhusantenn måste den jordas mot åsknedslag.

Det nästa steget?

Gå över till nästa kapitel för att ansluta önskade källor till mottagaren. Gå över till kapitlet Högtalaranslutningarna på sid. 6 och 7 när mottagaren endast ska användas för radiomottagning.

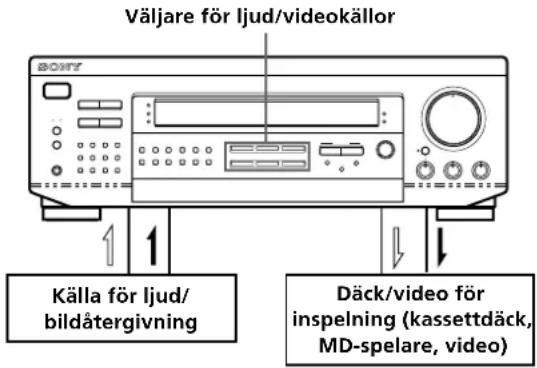

Anslutningarna till ljudkällor

Översikt

Detta kapitel beskriver anslutning av ljudkällor till mottagaren. Avsluta först anslutningarna enligt nedanstående när mottagaren också ska användas som en förstärkare. Vi hänvisar till nedanstående illustration angående de olika ljudin/utgångarnas placering.

Vilka kablar krävs det?

Ljudkablar (tillval) (en var för anslutning av CD-spelare och skivspelare, två var för anslutning av kassettdäck och MD-spelare)

(forts.)

Anslutningarna

Pilen ⟶ anger signalflödet.

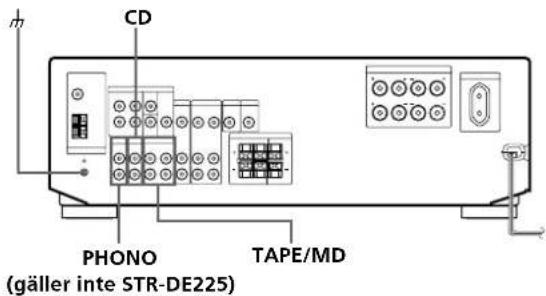

CD-spelare

Mottagare CD-spelare

Skivspelare (gäller inte STR-DE225)

- När skivspelaren har en jordledning

Anslut jordledningen till jorduttaget 12 på mottagaren.

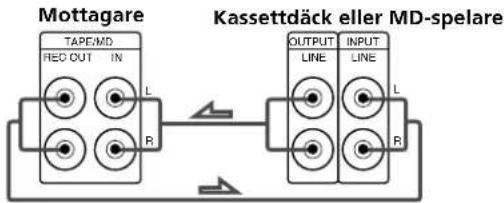

Kassettdäck eller MD-spelare

Det nästa steget?

Gå över till nästa kapitel för att kunna ansluta högtalarna.

Högtalaranslutningarna

Översikt

Detta kapitel beskriver anslutning av högtalare till mottagaren. Ett par (vänster och höger) främre högtalare måste anslutas. Utöver detta är det möjligt att ansluta en mellersta och ett par bakre högtalare till mottagaren. Anslutning av mellersta och bakre högtalare sörjer för förstklassig ljudåtergivning med simulerad akustik. Basåtergivningen förbättras efter anslutning av en bashögtalare med inbyggt förstärkarsteg. Vi hänvisar till nedanstående illustration angående högtalaruttagens placering.

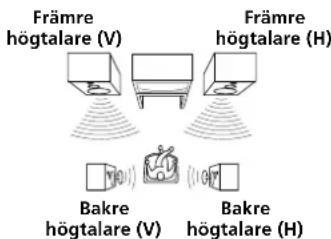

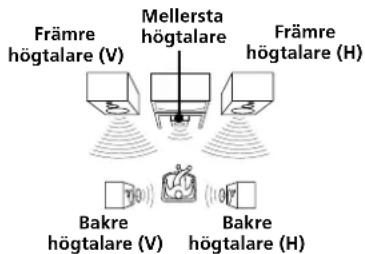

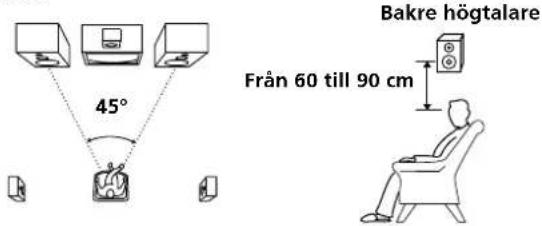

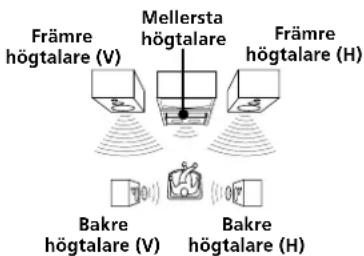

Placera högtalarna enligt nedanstående illustration för optimal ljudkvalitet vid ljudåtergivning med simulerad akustik:

Vilka kablar krävs det?

Högtalarkablar (tillval) (en per varje högtalare)

Tvinna de blottade kabeländarna, ca. 15 mm långa. Anslut högtalarkablarna på korrekt sätt: + till + och - till -. Om anslutningarna kastas om, resulterar det i basförlust.

Anslutningarna

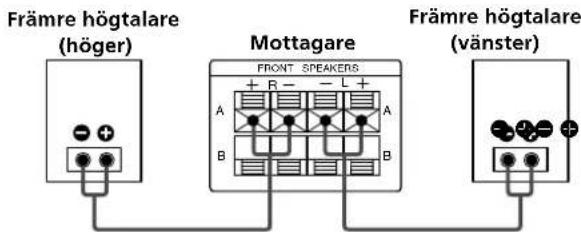

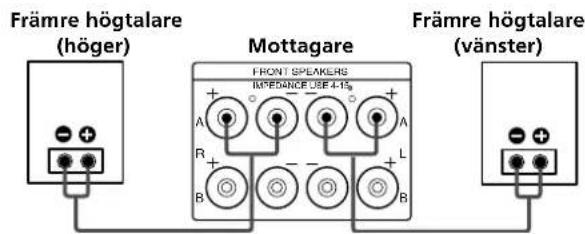

Främre högtalare

gäller STR-DE425

gäller STR-DE325/DE225

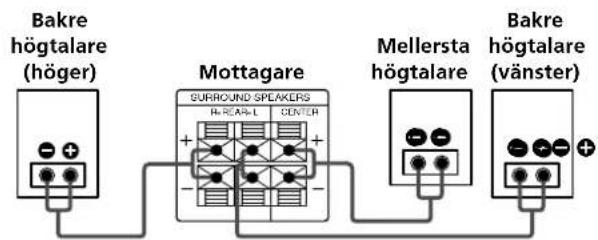

Bakre och mellersta högtalare

OBS! (gäller inte STR-DE425)

Både vänster och höger bakre högtalare måste anslutas till mottagaren. Ljudet återges inte efter anslutning av bara en bakre högtalare.

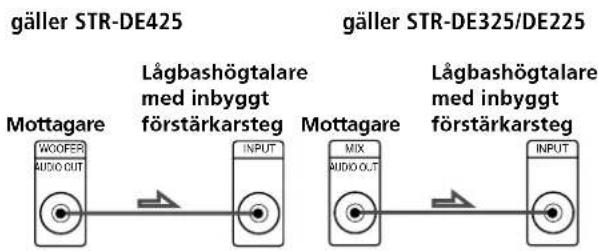

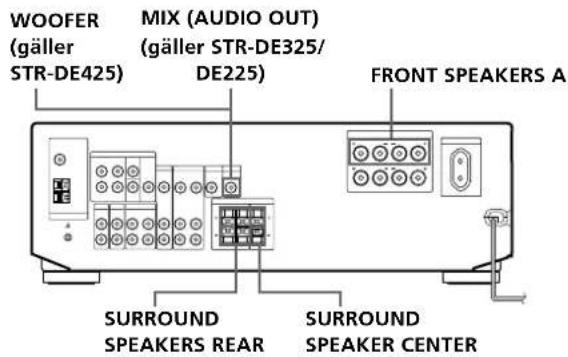

Bashögtalare med inbyggt förstärkarsteg

OBS!

Anslut inga andra källor.

Om du har ytterligare ett främre högtalarsystem

Ansluter du dem till FRONT SPEAKERS B-uttagen.

Om TV-monitorn använder separata högtalare

Anslut en av högtalarna till SUROUND SPEAKER

CENTER-uttagen för användning med Dolby Logic Surround-ljud (se sid 18).

Val av högtalare

Välj högtalarna enligt nedanstående tabell för ljudåtergivning via önskade högtalare:

Ljudåtergivning via	Tryck på SPEAKERS
högtalare A (anslutna till högtalaruttagen FRONT SPEAKERS A)	A
högtalare B (anslutna till högtalaruttagen FRONT SPEAKERS B)	B
högtalare A och B (serieanslutning)	A+B

OBS!

• De främre högtalarna måste anslutas till uttagen FRONT SPEAKERS A för att ljudet ska kunna återges med simulerad akustik.
• Inget ljud alls återges efter intryckning av SPEAKERS A+B, sålänge inget högtalarpar anslutits till uttagen FRONT SPEAKERS B.

Det nästa steget?

Gå över till kapitlet Nätanslutning på sid. 8 för att avsluta anslutningarna. Gå över till nästa kapitel för anslutning av önskade videokällor för ljudåtergivning med Dolbys akustik under pågående tv-tittande och bildåtergivning från anslutna videokällor.

Anslutningarna till videokällor

Översikt

Detta kapitel beskriver anslutning av videokällor till mottagaren.

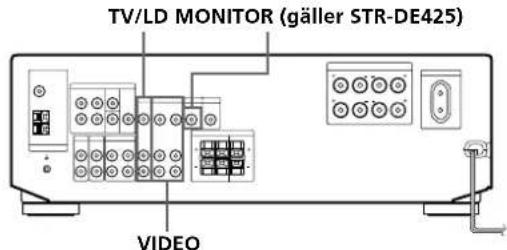

Vi hänvisar till nedanstående illustration angående placering av videoin/utgångar.

Anslutningarna

Pilen ⟶ anger signalflödet.

Du kan lyssna pü ljudet från videon eller TV/LD:n genom att ansluta ljudsignalen från videon eller TV/ID:n till mottagaren.

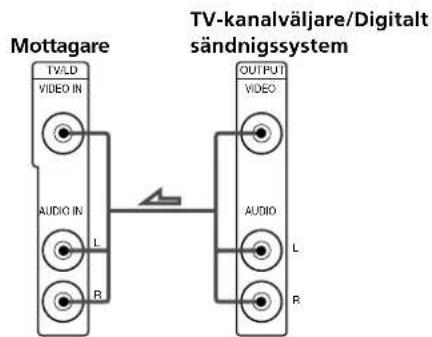

TV/LD (gäller STR-DE425)

MONITOR (gäller STR-DE425)

(forts.)

Förberedelser

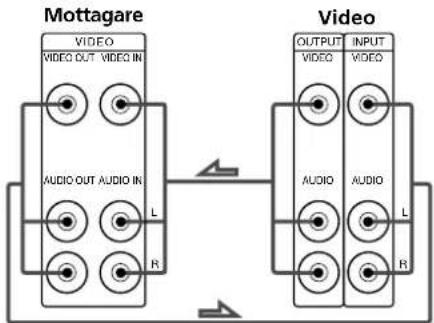

Video (gäller STR-DE425)


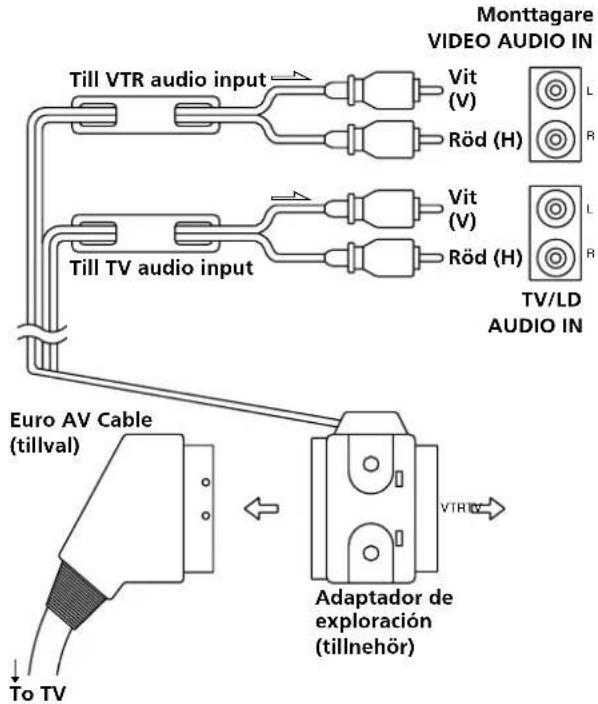

gäller STR-DE325/DE225

Använd funktionsknapparna (TV/LD, CD, TAPE/MD etc) fir att välja VIDEO AUDIO OUT-signal. Du kan spela in ljudsignalen genom att ansluta en inspelningskomponent, t ex ett kassettdäck (till VIDEO AUDIO OUT-uttaget).

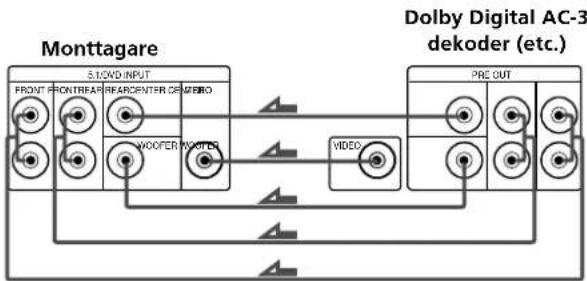

DVD-spelare/AC-3-dekoder (gäller STR-DE425)

Du kan spela upp avkodade Dolby Digital AC-3-ljudspür i higtalarna som är anslutna till firstärkaren.

Om du har en Dolby Digital AC-3-dekoder kan du förstärka ett avkodat Dolby Digital AC-3 ljudspär med filjande anslutningar.

Det nästa steget?

Gå över till nästa kapitel för att ansluta stickkontakten på nätkabeln och ha en hemfilmanläggning klar att tas i bruk.

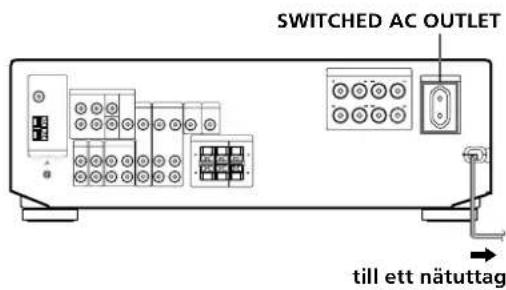

Nätanslutning

Anslutning av nätkabel

Anslut nätkablarna från denna mottagare och de anslutna ljud/videokällorna till lämpliga nätuttag. Efter att nätkabeln från en viss källa anslutits till nätuttaget SWITCHED AC OUTLET på mottagaren, kan strömbrytaren på mottagaren användas för att slå på och av strömmen till den anslutna källan.

Att observera

Observera att wattförbrukningen av den källa, som anslutits till nätuttaget på mottagaren, inte får överstiga 100 watt. Anslut inte elektriska apparater med hög wattförbrukning, som t. ex. ett elektriskt strykjärn, en fläkt eller en tv till detta nätuttag.

Det nästa steget?

Gå över till nästa kapitel innan mottagaren tas i bruk för att kontrollera att reglagen står i korrekta lägen.

Innan mottagaren tas i bruk

Kontrollera det följande innan mottagaren tas i bruk:

• att MASTER VOLUME står i lägsta läge (0) längst ned till vänster,
• välj önskade högtalare (vi hänvisar till Val av högtalare på sid. 7),
• att BALANCE står i mittläget.

Slå på mottagaren och kontrollera följande indikator.

- Tryck på MUTING eller på MUTING på fjärrkontrollen om MUTING-indikatorn tänds.

Automatisk lagring av FM-stationer i alfabetisk följd i minnet (AUTOBETICAL SELECT)

Tack vare stationsförvalsautomatiken AUTOBETICAL SELECT är det möjligt att automatiskt lagra upp till 30 FM-stationer, bl. a. FM-stationerna som sänder koderna för RDS-tjänster, i alfabetisk följd i ett stationsförval. Utöver detta, lagras endast stationerna med de högsta signalstyrkorna i detta slags stationsförval. Vi hänvisar till Lagring av stationer i ett stationsförval på sid. 13 angående manuell lagring av FM- och/eller AM (MV)-stationer i ett stationsförval. FM-stationerna, som sänder koder för programinformation, sorteras i alfabetisk ordning enligt deras namn. De övriga FM-stationerna ordnas i frekvensföljd (vi hänvisar till sid. 14 angående RDS-mottagning).

1 Tryck på strömbrytaren I/⏻ (power) för att slå av mottagaren.

2 Håll MEMORY intryckt och tryck på strömbrytaren I/⏻ (power) för att slå på mottagaren. AUTOBETICAL SELECT visas i teckenfönstret. Mottagaren börjar söka FM efter stationer och lagrar alla FM-stationer, som kan tas emot i området ifråga, också de som sänder koderna för RDS-tjänster, i ett stationsförval. FINISH visas i teckenfönstret efter att samtliga FM-stationer, som påträffats, har lagrats i det automatiska stationsförvalet.

Hur stationernas automatiska lagring i minnet avbryts

Tryck på strömbrytaren I/⏻ (power) för att slå av strömmen.

OBS!

• Under pågående, automatisk lagring av FM-stationer i ett stationsförval tilldelas de stationer, som tidigare på något annat sätt lagrats i stationsförvalet, nya, högre förvalskoder (mot C0) och då kan det hända att vissa stationer raderas ur minnet beroende av det antal stationer som lagras i det automatiska stationsförvalet.
• Det kan hända att det automatiska stationsförvalet raderas ur minnet när antennen flyttas efter stationernas lagring i minnet. Lagra i detta fall igen stationerna i ett automatiskt stationsförval.
• Observera efter flyttning att stationerna, som kan tas emot i det nya bostadsområdet, måste lagras i ett nytt, automatiskt stationsförval.

Val av önskad källa

Lämplig väljare för val av ljud/videokällor på mottagaren eller fjärrkontrollen måste tryckas in för ljud/bildåtergivning från önskad, ansluten källa. Kontrollera först det följande:

• att samtliga anslutningar gjorts ordentligt på korrekt sätt enligt anvisningarna på sid. 5 - 8,
• att MASTER VOLUME står i lägsta läge (0) längst ned till vänster för att undvika högtalarskador.

1 Tryck på strömbrytaren I/∅ (power) för att slå på mottagaren.

2 Tryck på lämplig väljare för ljud/videokällor för att välja önskad källa:

Ljud- eller bildåtergivning	Tryck på
Skivmusik	PHONO
Radioprogram	TUNER
CD-musik	CD
Kassetbands- eller MD-musik	TAPE/MD
Tv-program eller filmer på laserskivor	TV/LD
Videoprogram	VIDEO
DVD-spelare/AC-3 decoder	5.1/DVD INPUT (gäller STR-DE425)

3 Slå på vald källa, t. ex. ansluten CD-spelare. Sätt igång ljud/bildåtergivningen. Vi hänvisar till kapitlet Radiomottagning på sid. 13 angående stationsinställning.

4 Vrid på MASTER VOLUME för att höja volymen till önskad nivå. Använd volymreglaget på tv:n för att styra volymen i ljudet via tv:ns högtalare till lämplig nivå.

Att	Följ nedanstående anvisningar
undertrycka ljudet	Tryck på MUTING eller på MUTING på fjärrkontrollen. Tryck en gång till för att återställa ljudet.
koppla in basförstärkning	Tryck på BASS BOOST, så att indikatorn BASS BOOST tänds.
styra volymbalansen	Vrid BALANCE åt vänster eller höger.
styra bas- och diskantåtergivningen	Vrid på reglagen BASS och TREBLE.

Ljudåtergivning via anslutna hörlurar

Anslut hörlurarna till hörlursuttaget PHONES. De båda väljarna SPEAKERS måste stå i frånslagna lägen OFF.

Avkodar läget 5.1/DVD INPUT (gäller STR-DE425)

När du lyssnar pü 5.1/DVD INPUT-läge, fungerar inte BASS, TREBLE, BASS BOOST och SURROUND.

Ljud/bildåtergivning från ansluten video

Vid tittande på tv- eller videoprogram rekommenderar vi ljudåtergivning via mottagaren, istället för via tv:ns högtalare. Detta möjliggör ljudåtergivning till exempel med Dolbys akustik Pro Logic samtidigt som fjärrkontrollen kan användas för att fjärrstyra ljudåtergivningen.

Koppla ur ljudåtergivning via tv:ns högtalare för att kunna njuta av ljudåtergivning med Dolbys akustik via mottagaren.

Tv-mottagning/ljudåtergivning: slå på tv:n, tv-kanalväljaren och mottagaren. Tryck på väljaren TV/LD på mottagaren.

Ljud/bildåtergivning från ansluten video eller laserskivspelare: följ nedanstående anvisningar:

1 Tryck på lämplig väljare för ljud/videokällor (som t. ex. VIDEO) för att välja önskad källa.

2 Slå på tv:n och välj lämplig videoingång, till vilken vald video anslutits.

3 Slå på vald källa (videon eller laserskivspelaren). Sätt igång ljud/bildåtergivningen.

Fjärrstyrning med fjärrkontroll

Fjärrkontrollen kan användas för fjärrstyrning av denna mottagare och de anslutna källor som tillverkats av Sony.

1 Tryck på lämplig väljare, märkt SYSTEM

CONTROL/FUNCTION, på fjärrkontrollen för att välja önskad källa. Väljarna SYSTEM CONTROL/FUNCTION på fjärrkontrollen förvaldes före mottagarens leverans från fabriken till val av olika källor enligt tabellen på nästa sida.

Ljudåtergivning	Tryck på
Skivmusik	PHONO
Radioprogram	TUNER
CD-musik	CD
Kassetbands/MD-musik	TAPE/MD(INITIAL-TAPE B MODE)
Tv-program	TV
Program på VHS-videoband (läget VTR-3)	VIDEO
DVD-spelare/AC-3-dekoder	CD och PHONO

Om du vill ändra knappens fabriksinställning se följande stycke.

Säväl mottagaren som den valda källan slås på.

När strömmen inte slås på till vald källa

Tryck i så fall på strömbrytaren på vald källa.

2 Sätt igång ljud/bildåtergivningen.

Vi hänvisar till rubriken Beskrivning på knapparna på fjärrkontrollen på sid. 25 angående detaljer.

Hur mottagaren och vald källa slås av

Tryck på SYSTEM STANDBY. Strömmen slås samtidigt av till mottagaren och den källa som anslutits till SWITCHED AC OUTLET på mottagaren.

Efter anslutning av en Sony-tv till mottagaren

Efter intryckning av väljaren TV slås tv:n på och kopplas om till tv-mottagning. Tv:n slås också på och kopplas om till korrekt videoingång efter intryckning av VIDEO.

Tryck på TV/VIDEO när tv:n inte automatiskt kopplas om till tv-mottagning eller korrekt videoingång.

Tv-mottagning utan att reglagen på mottagaren används (gäller en ansluten Sony-tv)

Tryck på TV CONTROL på fjärrkontrollen för att koppla om fjärrkontrollen till tv:ns fjärrstyrning. Efter intryckning av denna knapp slås tv:n på och kopplas automatiskt om till tv-mottagning. Tryck på TV/VIDEO när tv:n inte automatiskt kopplas om till tv-mottagning.

OBS!

Vissa Sony-tv-modeller kan inte fjärrstyras med den medföljande fjärrkontrollen.

Ändring av en viss källa som tilldelats en viss väljare för ljud/videokällor

När de förvalda ljud/videokällor, som tilldelats väljarna för ljud/videokällor FUNCTION, inte matchar de existerande, anslutna källorna, är det möjligt att ändra dem. Efter anslutning av till exempel två CD-spelare, utan att ha anslutit varken ett kassettdäck eller en MD-spelare, är det möjligt att tilldela väljaren TAPE/MD den andra CD-spelaren.

Observera att de förvalda källorna, som tilldelats väljarna TUNER och PHONO, inte kan ändras.

1 Håll den väljare SYSTEM CONTROL/FUNCTION, vars källa ska ändras (som t. ex. TAPE/MD), intryckt.
2 Tryck på den direktväljare (som t. ex. 1 - CDspelare), vars källa ska tilldelas intryckt väljare SYSTEM CONTROL/FUNCTION.

Direktväljarna används för val av anslutna ljud/videokällor enligt nedanstående tabell:

Direktväljare	Fjärrstyrning av
1	CD-spelare
2	DAT-däck
3	MD-spelare
4	Kassettdäck A
5	Kassettdäck B
6	Laserskivspelare
7	Video (fjärrstyrningsläge VTR 1*)
8	Video (fjärrstyrningsläge VTR 2*)
9	Video (fjärrstyrningsläge VTR 3*)
0	TV
ENTER	DVD

* Valet av fjärrstyrningsläget VTR 1, 2 eller 3 måste göras för att kunna fjärrstyra Sonys anslutna Beta-video, 8 mm:s video eller VHS-video.

Efter detta kan väljaren TAPE/MD användas till val av den andra CD-spelaren.

Återgång till förvald källa

Följ de ovanstående anvisningarna.

Radiomottagning

På denna mottagare är det möjligt att direktvälja önskad station genom att trycka på lämpliga direktväljare (direktval av stationer). Vi hänvisar till rubriken Automatisk stationssökning (stationssökningsautomatik) vi hänvisar till angående placering när du inte känner till frekvensen på önskad station.

Kontrollera det följande före stationsinställning:

• Har FM- och AM-antennerna anslutits till mottagaren enligt anvisningarna på sid. 5.
• Har valet av önskat par högtalare gjorts. (Vi hänvisar till Val av högtalare på sid. 7.)

1 Tryck på strömbrytaren I/⏻ (power) för att sla på mottagaren.
2 Tryck på väljaren TUNER. Stationen, som senast ställdes in, ställs in igen.
3 Tryck på FM/AM för att välja FM-eller AM-stationer.
4 Tryck på DIRECT TUNING.
5 Tryck på lämpliga direktväljare för att mata in önskad frekvens:

t. ex. 1: 102, 50 MHz på FM t. e. 2: 1350 kHz på AM

6 Vid inställning av AM-stationer måste AM-ramanternen riktas tills mottagningskvaliteten blir optimal.

Direktval av nästa station

Följ igen anvisningarna från och med punkt 3 till och med punkt 5.

När indikatorn STEREO Inte tänds

När det uppstar störningar vid FM-mottagning, blinkar indikatorn STEREO. Tryck på FM MODE för att gå över till enkanalig mottagning (MONO). Ljudet återges inte längre i stereo, men störningarna reduceras. Tryck på nytt på denna väljare för att återgå till stereomottagning.

När direktvalet av önskad station misslyckas samtidigt som de inmatade siffrorna blinkar Kontrollera att korrekt frekvens matats in. Tryck igen på DIRECT TUNING och mata in siffrorna på nytt, om så inte var fallet. När de inmatade siffrorna börjar blinka igen, anger det att denna frekvens inte kan tas emot i området där mottagaren används.

Samsändning på FM och i tv Kontrollera att korrekt kanal för programmet, som sänds i både radio och tv, ställts in på tv (eller video) och att korrekt stationsfrekvens ställts in på mottagaren.

Efter inmatning av en frekvens som inte täcks av stationssökningssteget, avrundas den inmatade frekvensen automatiskt uppåt eller nedåt till närmast frekvens som täcks av stationssökningssteget.

Stationssökningsstegen vid direktval: FM: 50 kHz:s steg AM: 9 kHz:s steg

Automatisk stationssökning (stationssökningsautomatik)

Utnyttja automatisk stationssökning, när du inte känner till frekvensen på önskad station, för att söka vald våglangd efter önskad station.

1 Tryck på väljaren TUNER. Stationen, som senast ställdes in, ställs in på nytt.
2 Tryck på FM/AM för att välja FM eller AM.
3 Tryck på TUNING/PTY SELECT + eller –. Tryck på + för att söka efter en station vars frekvens är högre än den som visas i teckenfönstret och på – for att söka efter en station med lägre frekvens. Efter att den högsta eller lägsta frekvensen på vald våglängd ställts in, fortsätter stationssökningen på nytt från den lägsta eller högsta frekvensen på vald våglängd. Stationssökningen avbryts varje gång en station ställts in. Tryck en gång till på TUNING/ CHARACTER + eller – för att fortsätta stationssökningen.

Lagring av stationer i ett stationsförval

Det är möjligt att lagra önskade stationer i ett stationsförval för att inte varje gång behöva ställa in dem manuellt. Upp till 30 FM- och AM-stationer kan lagras i ett stationsförval. Stationerna lagras i minnet under förvalskoder som består av en bokstav (A, B eller C) och en siffra (från 0 till 9): som t. ex. A1, B6 eller C9.

1 Tryck på väljaren TUNER.

Stationen, som senast ställdes in, ställs in på nytt.

2 Ställ in önskad station.

Vi hänvisar till rubriken Radiomottagning på föregående sida angående stationsinställning.

3 Tryck på MEMORY.

MEMORY visas i några sekunder i teckenfönstret. Åtgärderna enligt punkterna 4 och 5 måste utföras innan MEMORY hinner slockna.

4 Tryck lämpligt antal gånger på SHIFT för att välja önskad bokstav (A, B eller C).

Med vart tryck på SHIFT visas A, B eller C i teckenfönstret.

Börja om från och med punkt 3 om MEMORY skulle slockna.

5 Tryck på lämplig direktväljare för att välja önskad siffra (från 0 till 9) under tiden då MEMORY visas i teckenfönstret.

6 Följ igen anvisningarna från och med punkt 2 till och med punkt 5 för att lagra de resterande stationerna i minnet.

Lagring av en ny station i minnet på en direktväljare som redan använts

Lagra önskad station i minnet på samma direktväljare.

OBS!

Observera att hela stationsförvalet raderas ur minnet om det tar omkring en vecka innan nätkabeln ansluts på nytt efter att den kopplats ur. I detta fall måste stationerna igen lagras i ett stationsförval.

Förvalsstationers snabbval (snabbval)

En förvalsstation kan direktväljas genom att mata in dess förvalskod. Utnyttja förvalsstationers snabbsökning när du glömt vilka stationer som lagrades i minnet på vilka direktväljare.

1 Tryck på väljaren TUNER.

Stationen, som senast ställdes in, ställs in igen.

2 Tryck lämpligt antal gånger på SHIFT för att välja bokstaven (A, B eller C) i förvalskoden.

Välj A och tryck på direktväljare 7 för att snabbvälja stationen med förvalskoden A7.

Val av önskad förvalsstation genom att utnyttja förvalsstationers snabbsökning

Tryck först på väljaren TUNER och därefter på PRESET/ CHARACTER + eller – för välja önskad förvalsstation. Med vart tryck på endera väljaren ändras förvalskoderna enligt följande:

Lagring i minnet av namn på förvalsstationer

Det är möjligt att lagra i minnet namn på önskade förvalsstationer (utom på FM-sändare som sänder koder för datastyrd utsändning i radio RDS). Namnen kan bestå av upp till åtta tecken. Efter lagring i minnet av ett namn på en viss förvalsstation visas namnet i teckenfönstret, istället för frekvensen, efter att den stationen ställts in.

Tecknen, som används vid lagring i minnet av namn på förvalsstationer, kan vara bokstäver, siffror eller specialtecken.

1 Ställ in den förvalsstation som ska namnges.

2 Tryck på CHARACTER.

En blinkande markör visas i teckenfönstret.

3 Tryck lämpligt antal gånger på PRESET/

CHARACTER + eller – för att välja önskat tecken.

4 Tryck på CHARACTER för att flytta markören till läget för val av nästa tecken.

5 Följ igen anvisningarna enligt ovanstående

punkter 3 och 4 för att mata in upp till åtta tecken.

6 Vänta i några sekunder. Namnet, som matades in, lagras automatiskt i minnet som namn på den valda förvalssationen.

Efter inmatning av fel tecken

Tryck gång på gång på CHARACTER tills tecknet, som ska ändras, börjar blinka i teckenfönstret. Tryck därefter lämpligt antal gånger på PRESET/CHARACTER + eller – för att välja korrekt tecken.

Hur datastyrd utsändning i radio RDS (Radio Data System) tillämpas

Vad kan göras med hjälp av datastyrd utsändning i radio?

Datastyrd utsändning i radio RDS är en informationstjänst som gör det möjligt för stationerna att sända olika slags informationer tillsammans med normala radiovågor. Följande tre informationstjänster kan tas emot på denna mottagare: programinformation för visning i klartext av det som tas emot, övervakning av trafikmeddelanden, nyheter eller informationsprogram och sökning efter önskat program enligt programtyp. Endast stationerna på FM* sänder koderna för datastyrd utsändning i radio RDS.

OBS!

Det kan hända att RDS-informationen inte kan tas emot när stationen, som ställts in, inte sänder RDS-koder eller när den stationens signalstyrka är låg.

* Alla stationer på FM sänder inte RDS-koder eller så sänder stationerna koder för olika slags RDS-tjänster. Kontakta de lokala sändarna för att ta reda på vilka RDS-tjänster som kan tas emot i området där mottagaren används.

RDS-mottagning

Välj önskad station på FM.

Stationsnamnet visas i teckenfönstret efter inställning av en station som sänder koderna för programinformation.

Visning av RDS-informationer i teckenfönstret

Tryck på DISPLAY. Med vart tryck på DISPLAY ändras visningssättet enligt följande:

Det som visas	Vad som kan göras:
Stationsnamn**	stationsinställning enligt stationsnamn (som t. ex. WDR),istället för frekvens
Frekvens**	stationsinställning med hjälp av stationsfrekvens
Programtyp	sökning efter ett visst program enligt programtyp (Vi hänvisar till sid: 15 angående detaljer.)
Radiotext	visning av textmeddelanden sändaren ifråga sänder
Tid (24-timmars tidsangivelse) och datum	kontroll av gällande tid

** Dessa informationer visas också efter inställning av en station som inte sänder koder för RDS-tjänster, namnet endast efter att namn på förvalsstationer lagrats i minnet.

OBS!

• ALARM blinkar i teckenfönstret för att ange pågående sändning av ett katastrofmeddelande från myndigheter.
• När ett meddelande består av nio eller fler tecken, rullas meddelandet fram i teckenfönstret.
• Följande meddelanden visas i teckenfönstret när sändaren ifråga inte sänder koderna för en viss RDS-tjänst: NO PTY (koderna för önskad programtyp sänds inte) NO TEXT (koderna för radiotext sänds inte) NO TIME (koderna för tid och datum sänds inte)

Övervakning av trafikmeddelanden, nyheter eller informationsprogram (information om andra kanaler EON)

Information om andra kanaler kan användas för automatisk omkoppling till en sändare som sänder trafikmeddelanden, nyheter eller informationsprogram. Efter att programmet slutat återgår mottagaren automatiskt till den tidigare sändaren (eller valt funktionssätt).

1 Ställ in en förvalsstation på FM som sänder koder för RDS-tjänster.
2 Tryck lämpligt antal gånger på EON för att välja programtypen som ska övervakas. Med vart tryck på EON ändras indikeringarna enligt följande:

Mottagaren kopplas om till beredskap för mottagning av ett program enligt vald informationstyp. NO TA, NO NEWS eller NO INFO visas i teckenfönstret när EON trycks in innan en sändare, som sänder koder för information om andra kanaler, ställts in.

Efter att mottagaren kopplats om till en sändare, som sänder ett program enligt vald informationstyp, visas ett meddelande (som t. ex. NOW TA) i teckenfönstret samtidigt som indikeringen (som t. ex. TA) börjar blinka. Efter att programmet ifråga slutat, kopplas mottagaren igen om till den tidigare sändaren (eller valt funktionssätt).

Hur detta slags övervakning kopplas ur

Tryck en gång till på EON.

Koppla ur läget för mottagning av information om andra kanaler före inspelningsstart för att kunna spela in utan avbrott, i synnerhet före start av en timerstyrd inspelning.

OBS!

• Sändarna, som sänder koder för information om andra kanaler, måste på förhand lagras i ett stationsförval för att kunna utnyttja denna RDS-tjänst.
• WEAK SIG visas i teckenfönstret när den valda stationens signalstyrka är låg, varefter mottagaren återgår till ursprunglig sändare eller vald ljud/videokälla.

Sökning efter önskat program enligt programtyp

Det är möjligt att söka efter en station, som sänder ett visst slags program, genom att välja önskad programtyp. Mottagaren ställer in förvalsstationerna som sänder program enligt vald programtyp.

1 Tryck på PTY för att visa aktuell PTY-typ. Tryck på TUNING/PTY SELECT + eller – tills önskad programtyp visas i teckenfönstret. Vi hänvisar till tabellen på nästa sida angående de programtyper som kan väljas.

2 Tryck lämpligt antal gånger på PTY under tiden då namnet på vald programtyp visas i teckenfönstret.

Mottagaren söker igenom förvalsstationerna för att hitta en station som sänder ett program enligt vald programtyp ("SEARCH" och namnet på programtypen visas växelvis i teckenfönstret). Sökningen avbryts så fort mottagaren påträffat en sändare, som sänder ett program enligt vald programtyp. Förvalskoden på den sändaren blinkar i teckenfönstret, varefter den sändaren ställs in.

OBS!

NO PTY visas i teckenfönstret när inte någon förvalsstation sänder ett program enligt vald programtyp och den ursprungliga stationen ställs in igen.

Följande programtyper kan väljas:

Programtyp	Vilka slags program anger det
NONE	Samtliga program som inte kan klassificeras enligt nedanstående.
NEWS	Nyheter
AFFAIRS	Aktuella nyheter som utvidgar nyhetsområdet.
INFO	Program om ekonomiska frågor, läkarvård, väderleksprognoser o.s.v.

Programtyp	Vilka slags program anger det
SPORT	Sportprogram
EDUCATE	Undervisande program som t. ex. Gör det själv ..., råd och tips
DRAMA	Radiopjäser och serier
CULTURE	Nationella eller lokala kulturprogram, som t. ex. om religion, språk och samhällsfrågor
SCIENCE	Naturvetenskapliga och tekniska program
VARIED	Kändisintervjuer, frågelekar och komedier
POP M	Populärmusik
ROCK M	Rockmusik
EASY M	Lättare underhållningsmusik (middle of the road music)
LIGHT M	Klassisk musik, som t. ex. instrumental musik, musik med vokalist och körmusik
CLASSICS	Orkestermusik, kammarmusik, opera o.s.v.
OTHER M	Musik som inte kan klassificeras enligt någon ovanstående musikkategori, som t. ex. rytmisk musik & blues och reggae
WEATHER	Väderleksrapporter.
FINANCE	Börsrapporter, handels- och ekonominyheter.
CHILDREN	Underhållnings- och intresseprogram för unga lyssnare.
SOCIAL	Program om sociologi, historia, geografi, psykologi och samhället.
RELIGION	Tankar om tro och livsåskådning.
PHONE IN	Debattprogram.
TRAVEL	Program om paketresor, resmål.
LEISURE	Fritidsprogram som lyssnarna kan delta i.
JAZZ	Polyfonisk & synkoperad musik.
COUNTRY	Sänger med ursprung i sydamerikanska staterna.
NATION M	Aktuell populärmusik i landet eller området.
OLDIES	"Golden age"-musik.
FOLK M	Musik med rötter i en viss nations kultur.
DOCUMENT	Dokumentärprogram.

Inspelning

Reglagen på denna mottagare underlättar inspelning av önskad ljud/bildåtergivning på anslutet däck eller ansluten video. Direktanslutning mellan källor för ljud/bildåtergivning och däck/video för inspelning krävs inte: efter val av önskad ljud/videokälla på mottagaren är det möjligt att spela in eller redigera band på samma sätt som när de respektive reglagen på vald källa och däcket/videoon för inspelning används. Kontrollera före inspelningsstart att samtliga ljud/bildkällor anslutits på korrekt sätt:

: ljudsignalflöde
→: videosignalflöde (gäller STR-DE425)

Inspelning på ett kassettband eller en MD-skiva

Inspelning på ett kassettband eller en MD-skiva kan göras via denna mottagare. Vi hänvisar till kassettdäckets eller MD-spelarens bruksanvisning angående ytterligare information.

1 Tryck på lämplig väljare för ljud/videokällor för att välja önskad källa för ljudåtergivning.
2 Gör vald källa klar för ljudåtergivningsstart, som t. ex. lägg en CD-skiva i CD-spelaren.
3 Sätt i kassetten för inspelning i däcket eller MD-skivan för inspelning i MD-spelaren. Styr vid behov ut inspelningsnivån.
4 Sätt igång inspelningen på däcket eller MDspelaren. Starta därefter ljudåtergivningen.

Spela in på videoband

Inspelning av TV-program eller digitala utsändningssystem kan göras via denna mottagare. Det går också att lägga till ljud från en mängd olika ljudkällor när videobandet redigeras. Se videospelarens bruksanvisning för ytterligare information.

1 Tryck på TV/LD för att välja programkälla.
2 Ställ in komponenten i inspelningsläget. Slå till exempel på TVn och TV-mottagaren.
3 Sätt i ett tomt videoband för inspelning i videospelaren.
4 Börja inspelningen på videospelaren.

Du kan spela över ljudet när du redigerar videobandet.

Vid den punkt som du vill börja lägga till olika ljud trycker du på en annan funktionsknapp (till exempel CD) och börjar uppspelningen. Ljudet från den valda komponenten spelar över originalljudet.

Om du vill återta orginalinspelningen trycker du på TV/LD-funktionsknappen.

Obs!

Du kan inte spela in ljud- och videosignalen i 5,1/DVD INPUT-läget (endast STR-DE425).

Använda insomningstimern

Du kan ställa in förstärkaren så att den stängs av automatiskt vid önskad tid.

Tryck på SLEEP när strömmen är på. Varje gång du trycker på SLEEP ändras tiden enligt nedan.

Teckenfönstret lyser svagt efter det att du har angett tiden.

Du kan kontrollera återstående tid innan förstärkaren stängs av.

Tryck på SLEEP. Den återstående tiden visas.

Val av önskat, förvalt ljudfält

Det är möjligt att njuta av ljudåtergivning genom att helt enkelt välja en av de förvalda ljudfälten enligt vald musiktyp.

1 Tryck på SURROUND ON/OFF för att koppla in ljudåtergivning med simulerad akustik. SUR MODE och namnet på ett förvalt ljudfält visas i teckenfönstret.
2 Tryck lämpligt antal gånger på SURROUND MODE tills namnet på önskat ljudfält visas i teckenfönstret. Välj önskat ljudfält enligt nedanstående tabell:

Välj	för att
PRO LOGIC*	avkoda ljudet i ljudkällor som kodats med Dolby Surround. Detta simulerar en akustik som upplevs i en biosalong.
C.STUDIO	lägga till de akustiska reflexioner som skapas i en biosalong, vid lyssning till ljudåtergivning bestäende av avkodade ljudsignaler för Dolbys akustik.
HALL	återge akustiken i en rektangulär konserthall. Lämpligt ljudfält för lyssning till mjuka, akustiska toner.

* DOLBY visas i teckenfönstret.

Fjärrstyrning med fjärrkontrollen

Med vart tryck på SURROUND MODE, ändras förvalt ljudfält enligt följande: gäller STR-DE425

gäller STR-DE325/DE225

* DOLBY visas i teckenfönstret.

Hur ljudåtergivning med simulerad akustik kopplas ur Tryck på SURROUND ON/OFF.

Ljudkällorna, som kodats med Dolbys simulerade akustik, har märkts med DOLBY SURROUND

Ljudet på vissa videoband och laserskivor kan ha kodats med Dolby Surround, trots att det inte anges på videokassetten eller skivfodralet.

OBS!

Kom ihåg att välja högtalarna A genom att trycka på väljaren SPEAKER A för att kunna lyssna till ljudåtergivning med simulerad akustik.

Styrning av effektnivå (gäller ljudfälten C.STUDIO och HALL)

Genom att höja effektnivån, är det möjligt att göra den simulerade akustiken ännu mer framträdande. Känslan av närvaro i ljudfältet kan styras till någon av sex olika nivåer (EFFECT 1-6).

1 Starta önskad ljudåtergivning.
2 Tryck på SURROUND EFFECT/DELAY eller EFFECT/DELAY på fjärrkontrollen för att välja önskad nivå. Effektnivå ("EFFECT 1"..."EFFECT 6") visas i teckenfönstret.

OBS!

Det kan hända att akustikeffekten i viss slags ljudåtergivning inte påverkas nämnvärt vid ändring av effektnivån.

Optimal ljudkvalitet vid ljudåtergivning med Dolbys akustik

För att sörja för bästa möjliga ljudkvalitet vid ljudåtergivning med Dolbys akustik, måste avkodarläget för Dolbys avkodare Pro Logic väljas enligt de till mottagaren anslutna högtalarna. Styr därefter volymen i ljudet via varje högtalare till samma nivå och välj önskad fördröjningstid.

Observera att minst ett par extra högtalare och/eller en mellersta högtalare måste anslutas till mottagaren för att göra de följande inställningarna.

Det är möjligt att välja mellan tre olika avkodarlägen: PHANTOM, 3 CH LOGIC, NORMAL och WIDE. Lägena väljs enligt antalet anslutna högtalare. Välj det läge som passar den högtalaranläggning som anslutits till mottagaren.

1 Tryck på SURROUND ON/OFF för att koppla in ljudåtergivning med simulerad akustik.
2 Tryck lämpligt antal gånger på SURROUND MODE för att välja önskat ljudfält (PRO LOGIC eller C.STUDIO) för ljudåtergivning med Dolbys simulerade akustik.
3 Tryck lämpligt antal gånger på SET UP tills namnet på önskat avkodarläge visas i teckenfönstret. Välj lämpligt avkodarläge enligt nedanstående tabell:

Antalet anslutna högtalare	Välj	så att
Främre och bakre högtalare, ingen mellersta högtalare	PHANTOM	ljudet via den mellersta kanalen sänds ut via de främre högtalarna.
Främre och mellersta högtalare, inga bakre högtalare	3 CH LOGIC	ljudet via de bakre kanalerna sänds ut via de främre högtalarna.
Främre och bakre högtalare samt en mellersta högtalare med låg kapacitet	NORMAL	basen via den mellersta kanalen sänds ut via de främre högtalarna (på grund av att den mellersta högtalaren har för låg kapacitet för basåtergivning).
Främre och bakre högtalare samt en mellersta högtalare med hög kapacitet	WIDE	Optimalt avkodarläge för ljudåtergivning med Dolbys akustik

Styrning av volymbalans i ljudet via de anslutna högtalarna

Med hjälp av testtonen är det möjligt att styra volymen i ljudet via varje högtalare till samma volymnivå. (Styrning av volymnivå krävs inte när prestandan hos varje ansluten högtalare är densamma.)

När knapparna på fjärrkontrollen används är det möjligt att testa högtalaranslutningen och styra volymbalansen från lyssningsläget.

1 Tryck på TEST TONE på fjärrkontrollen. Testtonen återges i följd via de anslutna högtalarna.
2 Styr från lyssningsläget volymen i testtonen via varje högtalare till samma nivå.

- Styrning av volymnivå i ljudet via mellersta högtalare: tryck på CENTER LEVEL + eller – på fjärrkontrollen.

- Styrning av volymnivå i ljudet via bakre högtalare: tryck på REAR LEVEL + eller – på fjärrkontrollen.

3 Tryck på TEST TONE på fjärrkontrollen för att koppla ur testtonen.

Styrning av volymnivå i ljudet via de alla anslutna högtalarna på en och samma gång

Tryck på knapparna MASTER VOL på fjärrkontrollen eller vrid på MASTER VOLUME på mottagaren.

Reglagen på mottagaren kan också användas för styrning av volymnivå

Tryck först på TEST TONE på fjärrkontrollen och därefter på REAR LEVEL +/- eller CENTER LEVEL +/- för att styra volymnivån i ljudet via bakre respektive mellersta högtalare.

Det går inte justera CENTER LEVEL och REAR LEVEL under 5,1/DVD INPUT-testtonsläget (gäller STR-DE425).

Utnivån i ljudet via bakre högtalare kan höjas

Räckvidden vid styrning av nivå i ljudet via bakre högtalare har förvalts till nivåområdet från -15 till +10, men räckvidden kan förskjutas uppåt med fem nivåer (från -10 till +15). Håll CENTER MODE på mottagaren intryckt, slå på strömmen till mottagaren och vänta tills GAIN UP visas i teckenfönstret.

Räckvidden, som visas i teckenfönstret, är fortfarande från -15 till +10, men det är möjligt att höra en skillnad i utnivå för ljudet som återges via bakre högtalare.

Återgång till förvald räckvidd: följ igen de ovanstående anvisningarna och vänta tills NORMAL visas i teckenfönstret.

Val av fördröjningstid

Ljudkvaliteten vid ljudåtergivning med Dolbys akustik förbättras genom att ljudet till bakre högtalare fördröjs (fördröjningstid DELAY). Fördröjningstiden kan väljas mellan tre olika tider, S (15 ms), M (20 ms) och L (30 ms). När de bakre högtalarna till exempel har placerats i ett stort rum eller på långt avständ från lyssningsläget, rekommenderar vi val av en kortare fördröjningstid.

1 Sätt igång önskad ljudåtergivning som kodats med Dolbys akustik.

2 Tryck lämpligt antal gånger på EFFECT DELAY på fjärrkontrollen eller SURROUND EFFECT/DELAY på mottagaren för att välja önskad parameter. Vald fördröjningstid, som t. ex. DELAY S, DELAY M eller DELAY L, visas i teckenfönstret.

OBS!

Välj först ljudfältet PRO LOGIC, när SURROUND EFFECT/DELAY på mottagaren ska användas för att välja fördröjningstid.

Felsökning

Följ de råd som ges i nedanstående felsökning, om det skulle uppstå något fel enligt följande på mottagaren, för att åtgärda felet. Kontakta affären där mottagaren köptes, eller Sonys representant, när felet inte går att reparera.

Ljudet återges inte alls, eller så är volymnivån mycket låg.

→Kontrollera att högtalaranslutningarna och anslutningarna till källorna gjorts ordentligt på korrekt sätt.
→Kontrollera att korrekt källa valts på mottagaren.
→Kontrollera att korrekt väljare SPEAKERS står i tillslaget läge.
→Tryck på MUTING eller på MUTING på fjärrkontrollen om MUTING-indikatorn tänds.
→Säkerhetskretsen har kopplats in (PROTECT blinkar i teckenfönstret) på grund av kortslutning. Slå av mottagaren, reparera felet som orsakat kortslutningen. Slå igen på mottagaren.

Ljudet via vänster och höger kanal kastas om.

→Kontrollera att anslutning av högtalarna och de olika källorna gjorts ordentligt på korrekt sätt.
→Vrid på reglaget BALANCE.

Märkbart brum eller märkbara störningar

→ Kontrollera att anslutning av högtalarna och de olika källorna gjorts ordentligt på korrekt sätt.
→Kontrollera att anslutningskablarna dragits på längre avständ från en transformator eller en motor och på minst 3 m:s avständ från en tv och/eller en lysrörlampa.
→Placera ljudkällorna på längre avständ från tv:n.
→Glöm inte att ansluta en jordledning till jorduttaget för utomhusantenner.
→Såväl kontakterna som in/utgångarna är smutsiga. Torka dem med en trasa som fuktats i rengöringsalkohol.

Mottagning av RDS-tjänster misslyckas.

→Kontrollera att en FM-station ställts in.
→Välj en FM-station med högre signalstyrka.

Korrekt information eller meddelande visas inte i teckenfönstret.

→ Kontakta sändaren ifråga för att ta reda på om sändaren sänder koderna för önskad tjänst eller inte. Det kan vara fråga om ett kortare avbrott i sändningen när koderna sänds.

Programmet på vald sändare/ljud/bildåtergivning från vald källa avbröts, beroende av att mottagaren automatiskt kopplades om till stationssökning.

Mottagaren stod i beredskap för mottagning av en sändare som sänder en viss typ av information. Tryck på EON för att koppla ur läget för mottagning av information om andra kanaler när programmet på vald station eller vald ljud/bildåtergivning inte ska avbrytas.

Stationsnamnet visas inte i teckenfönstret.

→Tryck på DISPLAY så många gånger det krävs tills stationsnamnet visas.

Stationsinställning misslyckas.

→ Kontrollera att anslutning av antenner gjorts ordentligt på korrekt sätt. Rikta vid behov antennen ifråga och anslut en utomhusantenn.
→ Station med för låg signalstyrka (för automatisk stationssökning). Direktvälj stationen.
→ Inga stationer har lagrats i ett stationsförval, eller så har stationsförvalet raderats ur minnet (gäller förvalsstationers snabbsökning). Lagra önskade stationer i ett stationsförval (sid. 13).

Ljudet återges inte via bakre högtalare, eller så är volymnivån i ljudet via bakre högtalare mycket låg.

→Välj korrekt avkodarläge enligt antalet anslutna högtalare (sid. 18).
→Styr volymbalansen i ljudet via högtalarna på korrekt sätt (sid. 19).
→Kontrollera att ljudåtergivning med simulerad akustik kopplats in och att val av korrekt ljudfält gjorts.

Ljudet återges inte via mellersta högtalare.

→Välj korrekt avkodarläge (sid. 18).
→Styr volymbalansen i ljudet via högtalarna på korrekt sätt (sid. 19).

Ljudet återges inte med simulerad akustik.

→Kontrollera att ljudåtergivning med simulerad akustik kopplats in.
→Kontrollera att de främre högtalarna anslutits till uttagen SPEAKERS A.
→Kontrollera att de båda väljarna SPEAKERS A och B står i intryckta, tillslagna lägen efter att två par främre högtalare anslutits till mottagaren.

Ingen bild eller en otydlig bild syns på TV-skärmen.

→Välj rätt funktion på mottagaren.
→Placera TVn vänd bort från ljudkomponenten.

Det går inte att spela in

→Kontrollera att komponenterna är ordentlig anslutna.
→Det går inte att spela in ljud från en programkälla som är ansluten till 5,1/DVD INPUT-uttagen (endast STR-DE425).

Fjärrstyrning misslyckas.

→Rikta fjärrkontrollen mot fjärrstyrningsgivaren Ⓡ på mottagaren.
→Ta bort eventuella hinder som finns mellan fjärrkontrollen och mottagaren.
→Byt ut de båda batterierna i fjärrkontrollen om orsaken misstänks vara att batterierna håller på att laddas ur.
→Kontrollera att korrekt knapp för önskat fjärrstyrningssätt tryckts in på fjärrkontrollen.
→Efter intryckning av TV CONTROL kan fjärrkontrollen bara användas för tv:ns fjärrstyrning. Tryck i så fall på lämplig väljare, märkt SYSTEM CONTROL/FUNCTION, för att kunna fjärrstyra önskad källa för ljud/bildåtergivning.

Tekniska data

Inbyggt förstärkarsteg
Uteffekt

Vid stereo-återgivning	(enligt DIN vid 1 kHz, in i 4 ohm)
	STR-DE425:
	90 watt + 90 watt
	STR-DE325:
	90 watt + 90 watt
	STR-DE225:
	40 watt + 40 watt

Ljudätergivning (enligt DIN vid 1 kHz, in i med 4 ohm)

simulerad	Via uttagen FRONT
akustik	STR-DE425:90 watt/kanalSTR-DE325:90 watt/kanalSTR-DE225:40 watt/kanal

Via uttaget SURROUND

SPEAKERS (CENTER):STR-DE425: 90 wattSTR-DE325: 90 wattSTR-DE225: 40 watt(endast efter val av ljudfältet PRO LOGIC)

Via uttagen SURRROUND

SPEAKERS (REAR):

STR-DE425:

(enligt DIN vid 1 kHz, in i 8 ohm)

45 watt/kanal

STR-DE325:

(enligt DIN vid 1 kHz, in i 4 ohm)

90 watt

STR-DE225:

(enligt DIN vid 1 kHz, in i 4 ohm)

40 watt

5,1/DVD

INPUT*-läge	(enligt DIN vid 1 kHz, in i 4 ohm)
	Mellerstar: 90 W/ch
	(enligt DIN vid 1 kHz, in i 4 ohm)
	Bakre: 45 W/ch
	(enligt Dln vid 1 kHz, in i 8 ohm)

Frekvensomfäng PHONO (gäller inte STR-

DE225): RIAA-korrektionskurva± 0,5 dB

TV/LD, CD, TAPE/MD,VIDEO, 5.1/DVD INPUT*:10 Hz - 50 kHz ±1 dB

Ingångar

	Känslighet Impedans		S/B(vägningsfilter, innivå)
PHONO(gäller inte STR-DE225)(MM)	2,5 mV	50 kohm	74 dB72 dB**(A, 2,5 mV)
CD5.1/DVD INPUT*	200 mV	50 kohm	82 dB**(A, 150 mV)
TAPE/MD, TV/LD,VIDEO	150 mV
** '78 enligt IHF

Utgångar

TAPE/MD REC OUT:spänning: 150 mV,impedans: 10 kohmVIDEO AUDIO OUT:spänning: 150 mV,impedans: 10 kohmWOOFER/MIX AUDIO OUT:spänning 2 V,impedans: 10 kohmPHONES: kan anslutastill hörlurar med lågoch hög impedans

Ljudundertryckning	Fullständig
	undertryckning

Basförstärkning

+10 dB vid 70 Hz

Bas/diskant

±8 dB vid 100 Hz och 10 kHz

Inbyggt FM-steg

Mottagnings-område	87,5 - 108,0 MHz
Antennintag	75 ohm, obalanse

Känslighet

Enkanaligt: 18,3 dBf,2,2 μV/75 ohmStereo: 38,3 dBf,22,5 μV/75 ohm

Användbar	11,2 dBf, 1 μV/75 ohm
känslighet	(IHF)

S/B	Enkanaligt: 76 dBStereo: 70 dB

Övertonsdistorsion	Enkanaligt: 0,3%
vid 1 kHz	Stereo: 0,5%

Separation

45 dB vid 1 kHz

Frekvensomfång

30 Hz - 15 kHz _-2^+0,5 dB

Selektivitet

60 dB vid 400 kHz

Inbyggt AM-steg

Mottagnings-område

531 - 1602 kHz

Antenn

Ramantenn

Användbar känslighet

50 dB/m (vid 999 kHz)

S/B	54 dB (vid 50 mV/m)

Övertonsdistorsion

0,5% (50 mV/m, 400 Hz)

Selektivitet

35 dB

Videodel (gäller STR-DE425)

Ingångar

VIDEO 1, 2 TV:1 Vp-p, 75 ohm

Utgångar

VIDEO 1,2 MONITOR:1 Vp-p, 75 ohm

Övrigt

Kretsanordning

Radiosteget: digitalsyntesavstämning medfaslåst slinga ochkvartslåsFörförstärkarsteget:lågbrusmottaktsförstärkaremed korrektionEffektförstärkarsteget:äkta komplementärmottaktsförstärkaremed enkelt slutsteg

Strömförsörjning

230 V, 50/60 Hznätspänning

Strömförbrukning	STR-DE425: 215 watt
	STR-DE325: 195 watt
	STR-DE225: 110 watt

Medföljande tillbehör	FM-trådantenn (1)
	AM-ramantenn (1)
	Fjärrkontroll (1)

Batterier R6 (storlek AA)

(2)

Adaptador de exploración (1) (gäller inte STR-DE425)

* 5.1/DVD INPUT gäller STR-DE425.

Avkodarlägena för Dolbys avkodare

Anpassning av högtalare till existerande högtalaranläggning för ljudåtergivning med Dolbys akustik. Välj lämpligt läge bland nedanstående fyra avkodarlägen enligt antalet anslutna högtalare för att sörja för bästa möjliga ljudkvalitet vid ljudåtergivning med Dolbys akustik:

- Avkodarläget NORMAL

Välj avkodarläget NORMAL efter anslutning av främre och bakre samt en mellersta högtalare med låg kapacitet. Basen via mellersta kanalen återges via de främre högtalarna, beroende av att den mellersta högtalarens kapacitet är för låg för basåtergivning.

- Avkodarläget WIDE

Välj avkodarläget WIDE efter anslutning av främre och bakre högtalare och en mellersta högtalare med hög kapacitet. Detta möjliggör överlägsen ljudkvalitet vid ljudåtergivning med Dolbys akustik.

- Avkodarläget PHANTOM

Välj avkodarlåget PHANTOM efter anslutning av främre och bakre högtalare, men ingen mellersta högtalare. Ljudet via mellersta kanalen återges via de främre högtalarna.

• Avkodarläget 3 CH LOGIC

Välj avkodarläget 3 CH LOGIC efter anslutning av främre och mellersta högtalare, men inga bakre högtalare. Ljudet via de bakre kanalerna återges via de främre högtalarna, vilket möjliggör ljudåtergivning med Dolbys akustik utan att använda bakre högtalare.

Fördröjningstid

Tidsskillnaden mellan ljudets återgivning via främre och bakre högtalare. Känslan av närvaro förstärks genom att välja korrekt fördröjningstid för ljudåtergivning via de bakre högtalarna. Välj en längre fördröjningstid när de bakre högtalarna placerats i ett litet rum eller nära lyssningsläget och en kortare när de bakre högtalarna placerats i ett stort rum eller på längre avständ från lyssningsläget.

Direktval

Ett stationsinställningssätt som möjliggör direkt inmatning av frekvenser genom att trycka på lämpliga direktväljare. Använd detta sätt för att direktvälja stationer vilkas frekvenser du känner till.

Dolby Pro Logic Surround

Ett avkodningssystem som standardiserats för tv-program och filmer som kodats med DOLBY SURROUND. Jämfört med det tidigare systemet förbättrar Dolbys nya avkodare PRO LOGIC ljudbilden genom att använda fyra olika kanaler: en för ljudeffekter utanför bildskärmen, en för dialogerna i filmen, en för vänster-höger-panorering och den sista för musiken. Dessa kanaler styr ljudet för att understryka det som händer på bildskärmen. För att verkligen utnyttja den fördel, den inbyggda avkodarkretsen PRO LOGIC i denna mottagare erbjuder, borde minst ett par bakre högtalare och/eller en mellersta högtalare anslutas. Dessutom måste det korrekta avkodarläget enligt antalet högtalare väljas.

5.1/DVD INPUT

Uttag som används fir ingüng av ljudsignaler som har avkodats från Dolby Digital AC-3-format. Uttagen är vanligtvis anslutna till en AC-3-dekoder eller en DVD-spelare som har en AC-E-dekoder. Anslutningen gîr att firstärkaren kan üterge 5.1 surround-ljud.

Förvalsstation

En station som lagrats i minnet på denna mottagare. Det är inte längre nödvändigt att ställa in en station på normalt sätt efter att de önskade stationerna lagrats i ett stationsförval. Varje förvalsstation tilldelas en förvalskod och lagras i minnet på en viss direktväljare. Detta möjliggör snabbval av förvalsstationer.

Ljudåtergivning med simulerad akustik

Ljudet består av tre element: nämligen direkt ljud, reflekterat ljud och efterklang. Akustiken i lyssningsmiljön påverkar det sätt dessa tre ljudelement återges. Dessa ljudelement har kombinerats på ett sådant sätt att det faktiskt är möjligt att uppskatta storleken på och typen av till exempel en konserthall.

- Olika typer av ljud

- Hur ljudet överförs till högtalarna

Testton

En signal som mottagaren sänder till högtalarna. Detta möjliggör styrning av volymnivå i ljudet som återges via högtalarna. Testtonen återges enligt följande:

- I en högtalaranläggning med en mellersta högtalare (avkodarlägena NORMAL/WIDE/3 CH LOGIC)

Testonen återges i följande följd: främre vänster, mellersta, främre höger och bakre högtalare.

- I en högtalaranläggning utan mellersta högtalare (avkodarlägena PHANTOM)

Testtonen återges växelvis via främre och bakre högtalare.

A

Anslutningarna

antenner 5

högtalare 6,7

ljudkällor 5,6

nätkabel 8

tv/video 7

översikt 4

Anslutning av, vi hänvisar till anslutningarna.

Automatisk stationssökning 13

Avkodarlägena

avkodarläget NORMAL 19, 23

avkodarläget PHANTOM 19, 23

avkodarläget 3 CH LOGIC 19, 23

avkodarläget WIDE 19,23

B

Baksida 5, 6, 7, 8, 25

C

CHARACTER (väljare för teckenval) 14

D, E

Fördröjningstid 20, 23

Förvalsstation 23

Förvalsstationers snabbval 14

H

Högtalare

anslutningarna 6,7

impedans 22

placering 6

val av högtalare 7

I, J

Information om andra kanaler EON 15

Inspelning

på kassettband 16 på MD skiva 16

Inställning av

fördröjningstid 20

högtalarnas volymbalans 20 volym 9

K

Källor för ljud/bildåtergivning val av källa 9,10

L, M

Lagring av stationer i ett stationsförval 14

Lagring i minnet av namn på förvalsstationer 14

Ljuddubbning, vi hänvisar till inspelning.

Ljud/bildåtergivning från ansluten videokälla 9

Ljudåtergivning med Dolbys akustik 19,23 avkodarlägen 19,23

Ljudåtergivning med simulerad akustik 18, 19, 23

N, O

NORMAL, avkodarläge 19, 23

P, Q

PHANTOM, avkodarläge 19, 23

Programtyp PTY 16

R

Radiomottagning

direktval 13

förvalsstationers snabbval 14

RDS (Radio Data System, datastyrd utsändning i radio) 15

Redigering, vi hänvisar till inspelning.

s

Snabbguide 27

Snabbsökning

förvalsstationer efter önskad förvalsstation 14

väglängder efter stationer 13

Stationsförval, vi hänvisar till lagring av stationer i ett stationsförval.

Stationsinställning, vi hänvisar till radiomottagning.

T

Testton 20, 23

3 CH LOGIC, avkodarläge 19, 23

Teckenfönster 15

U

Uppackning 4

V

Val av ljud/bildkälla vid fjärrstyrning med fjärrkontroll 9,10

W, X, Y, Z, Å, Ä, Ö

WIDE, avkodarläge 19, 23

Beskrivning på baksida

gäller STR-DE425

1 Antennintag (ANTENNA: FM/AM)
2Jorduttag
3Skivspelaringångar (PHONO)
4Ingångar för CD-spelare (CD)
5In/utgångar för kassettdäck/MD-spelare (TAPE/MD)
65.1/DVD INPUT

7Ingångar för tv/laserskivspelare (TV/LD)
8 Videoin/utgångar (VIDEO)
9 MONITOR
10 WOOFER
11 Omkopplingsbart nätuttag (SWITCHED AC OUTLET)
12 Nätkabel

13 Uttag för främre högtalare [FRONT SPEAKERS (A/B)]
14 Uttag för mellersta högtalare [SURROUND SPEAKERS (CENTER)]
15 Uttag för bakre högtalare [SURROUND SPEAKERS (REAR)]

gäller STR-DE325/DE225

1 Antennintag (ANTENNA: FM/AM)
2Jorduttag
3Skivspelaringångar [PHONO] (gäller inte STR-DE225)
4Ingångar för CD-spelare (CD)
5In/utgångar för kassettdäck/MD-spelare (TAPE/MD)

6Ingångar för tv/laserskivspelare (TV/LD)
7 Videoin/utgångar (VIDEO)
8 Mixningsutgång [MIX (AUDIO OUT)]
9 Omkopplingsbart nätuttag (SWITCHED AC OUTLET)
10 Nätkabel

11 Uttag för främre högtalare [FRONT SPEAKERS (A/B)]
12 Uttag för mellersta högtalare [SURROUND SPEAKERS (CENTER)]
13 Uttag för bakre högtalare [SURROUND SPEAKERS (REAR)]

Beskrivning på knapparna på fjärrkontrollen

Detta kapitel beskriver de knappar på fjärrkontrollen som inte beskrivits tidigare i denna bruksanvisning och de knappar vilkas benämningar skiljer sig från de motsvarande reglagen på mottagaren.

Knapp	Fjärrstyr	Fjärrstyrningssättet
0-9	Mottagaren	Val av siffror i förvalskod
	CD/MD-spelare/DVD-spelare	Val av spårnummer0 används för val av 10.
	Tv/video	Val av kanalnummer
>10	CD/MD-spelare/kassettdäck	Val av spårnummer över 10
CH/PRESET+/-	Mottagaren	Snabbsökning efter och val av önskad förvalsstation
	Tv/video	Val av tv-kanaler
D. SKIP	CD-spelare	Val av CD-skivor (på CD-skivväxlare)
DISC	CD-spelare	Välj skivor (gäller endast fır CD-spelare med stor lagringsfirmüga)
◀◀/▶▶	CD-spelare/DVD-spelare	Snabbsökning framåt/bakåt(spår)
	Kassettdäck/MD-spelare/video	Snabbspolning/snabbsökning framåt/bakåt
◀◀/▶▶	CD/MD-spelare	Snabbval av spår
■	CD/MD-spelare/kassettdäck/video/DVD-spelare	Paus vid uppspelning/bandavspelning eller inspelning (också inspelningsstart från inspelningsberedskap)
▶	CD/MD-spelare/kassettdäck/video/DVD-spelare	Ljudåtergivningsstart
■	CD/MD-spelare/kassettdäck/video/DVD-spelare	Ljudåtergivningsstopp
◀	Kassettdäck	Avspelningsstart på motsatt sida
●	Kassettdäck	Omkoppling till inspelningsberedskap
● + ▶	Kassettdäck/MD-spelare/video	Inspelningsstart när den trycks in samtidigt med ▶(eller ◀ på kassettdäcket).

Knapp	Fjärrstyr	Fjärrstyrningssättet
ENTER	Tv/video	Ändring av kanaler när den används tillsammans med 0-9.
TV/VIDEO	TV/video	Val mellan lägena för tv-mottagning och videoåtergivning
VISUAL I/➊(power)	Tv/video/DVD-spelare	Strömpå/avslag
TV CONTROL	Tv	Strömpåslag till tv, omkoppling till tv-mottagning och fjärrkontrollens omkoppling till tv:ns fjärrstyrning
-/- -	Tv	Val av kanalvalssätt: val av en-eller två-siffriga kanalnummer
POSITION	Tv	Val av delbildsläge på bildskärmen*
SWAP	Tv	Omkoppling mellan helbild och delbild*
P IN P	Tv	Inkoppling av bild-på-bild*
JUMP	Tv	Kanalhopp mellan föregående och för tillfället vald kanal
MASTER VOL +/-	Tv	Styrning av volymnivå på mottagaren (normal)Styrning av volymnivå på tv:n (efter intryckning av TV CONTROL)
MUTING	Tv	Undertryckning av ljudet på mottagaren (normal)Undertryckning av ljudet från tv:n (efter intryckning av TV CONTROL)
ANT TV/VTR	Video	Val mellan tv- och videosignaler (antennval)

* RMS: Random Music Sensor (musikval)

OBS!

Vissa Sony-produkter kan inte fjärrstyras med den medföljande fjärrkontrollen enligt ovanstående fjärrstyrningssätt.

Radiomottagning (direktval)

Lagring av stationer i ett stationsförval

T. ex.: lagring av en station i minnet under förvalskoden A7

Val önskad ljud/bildkälla

T. ex. 1: lyssning till CD-musik

T. ex. 2: bild/ljudåtergivning från videoband

Automatisk stationssökning (stationssökningsautomatik)

T. ex.: stationssökning på FM

Förvalsstationers snabbval

T. ex.: snabbval av förvalsstationen A7

Förvalsstationers snabbsökning

Hur de förvalda ljudfälten tillämpas

T. ex.: ljudåtergivning med Dolbys akustik under pågående tittande på en film från en laserskiva med ljud som kodats med DOLBY SURROUND

ADVARSEL
