L1HDVD10E - Okategoriserad Logik - Gratis bruksanvisning och manual

Produkttyp	DVD-spelare
Modell	L1HDVD10E
Varumärke	Logik
Mått (L x B x H)	225 x 240 x 50 mm
Vikt	1,1 kg
Strömförsörjning	110-240 V ~ 50/60 Hz
Strömförbrukning	12 W
Video ut	HDMI, SCART (RGB/CVBS)
Ljud ut	2-kanals analogt ljud (L/R)
Stödda skivtyper	DVD-VIDEO, DVD±R, DVD±RW, CD-R, CD-RW, Audio CD, JPEG
Regionkod	2 (Storbritannien)
Videosystem	PAL / NTSC
Batteri till fjärrkontroll	CR2025 (ingår ej)
HDMI-upplösning	Valfri (480p/576p/720p/1080i)
Ljudavkodning	Dolby Digital, DRC, Downmix (Lt/Rt, Stereo)
Uppspelningsfunktioner	Repetera (kapitel/titel/alla), A-B-repetera, zooma, vinkel, undertext, ljudkanal, sök, program, OSD, senaste minne, skärmsläckare
JPEG-uppspelning	Bildspel, rotation, zoom, digest (miniatyr), repetera
Föräldrakontroll	Lösenordsskyddade åldersnivåer (1-8), standardlösenord 136900
Säkerhetsfunktioner	Automatisk avstängning, skärmsläckare, barnlås
Rengöringsinstruktioner	Torka skivor från mitten till kanten med mjuk trasa; använd inte lösningsmedel
Reparation	Inga delar som kan repareras av användaren; kontakta kvalificerad servicepersonal
Reservdelar	Kontakta Partmaster (Storbritannien) eller auktoriserad återförsäljare

Vanliga frågor - L1HDVD10E Logik

Varför fungerar inte min fjärrkontroll?

Kontrollera först batterierna i fjärrkontrollen. De kan behöva bytas. Använd fjärrkontrollen på ett avstånd av högst 5 meter från spelaren och inom 60° från framsidan. Om den fortfarande inte fungerar, ta ur batterierna och håll ner en eller flera knappar i flera minuter för att återställa fjärrkontrollens mikroprocessor, sätt sedan i batterierna igen.

Skivan spelas inte. Vad ska jag göra?

Se till att skivan är isatt med etiketten uppåt. Kontrollera att skivtypen är kompatibel (DVD, CD, JPEG) och att regionkoden matchar spelaren (Region 2 för Storbritannien). Rengör skivan med en mjuk trasa från mitten till kanten. Om spelaren visar 'Ingen skiva', prova en annan skiva för att isolera problemet.

Inget ljud kommer från TV:n eller stereosystemet.

Kontrollera att alla ljudkabelanslutningar (HDMI eller analog L/R) är säkra. Se till att TV:n eller förstärkaren är inställd på rätt ingång. Tryck på MUTE-knappen på fjärrkontrollen för att avaktivera ljuddämpning. I inställningsmenyn, kontrollera att Ljudkälla är inställd på PCM eller Auto efter behov.

Hur ändrar jag undertextens språk?

Under uppspelning, tryck upprepade gånger på SUBTITLE-knappen på fjärrkontrollen. Varje tryck växlar mellan tillgängliga undertextspråk. Skärmen visar det aktuella språket (t.ex. 'SUBTITLE 01/03 ENG'). Alla skivor har inte flera undertextalternativ.

Hur ställer jag in föräldrakontroll?

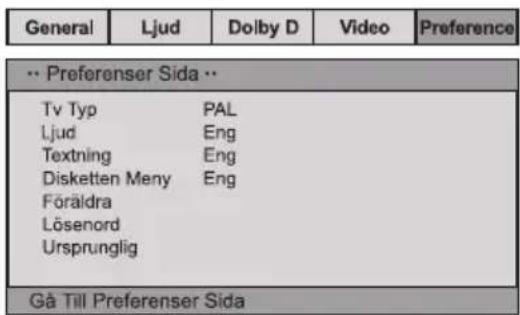

För att aktivera föräldrakontroll, gå till Preference-inställningar genom att trycka på SETUP. Navigera till Föräldrakontroll och ange ditt 6-siffriga lösenord (standard är 136900). Välj en åldersnivå från 1 till 8 (8 är mest restriktiv). För att ändra lösenord, lås upp med aktuellt lösenord och ange sedan ett nytt. Skivor klassificerade över den valda nivån kräver lösenord för att spelas.

Vilken regionkod har denna DVD-spelare?

Logik L1HDVD10E är inställd på Region 2 för Storbritannien. Regionkoder måste matcha mellan skiva och spelare; annars spelas inte skivan. Kontrollera regionkoden på skivans förpackning.

Hur spelar jag JPEG-skivor?

Sätt i en JPEG-skiva (CD-R eller DVD±R med .jpg-filer). En navigeringsmeny visas. Använd ▲▼-knapparna för att välja en fil, tryck sedan på ENTER/PLAY för att starta ett bildspel. Under bildspelet, använd PREV och NEXT för att byta bild, PAUSE/STEP för att pausa och ZOOM för att förstora. Tryck på REPEAT för att repetera enstaka foto.

Min TV visar 'Ingen skiva' trots att en skiva är isatt.

Ta ut skivan och kontrollera om det finns repor eller fläckar. Rengör skivan försiktigt med en mjuk trasa. Se till att skivan placeras i facket med etiketten uppåt och centrerad korrekt. Kontrollera att skivformatet är stött (t.ex. DVD-VIDEO, CD, JPEG). Om problemet kvarstår, prova en annan skiva.

Hur återställer jag DVD-spelaren till fabriksinställningar?

Tryck på SETUP-knappen på fjärrkontrollen, navigera till Preference-inställningar, välj Standard och tryck på ENTER/PLAY. Detta återställer alla ursprungliga inställningar. Observera att föräldralösenordet återställs till 136900.

Kan jag spela DVD-skivor från andra regioner?

Denna spelare är låst till Region 2. DVD-skivor från andra regioner (t.ex. Region 1 för USA) spelas inte. Det finns flerregionmodifieringar, men de kan ogiltigförklara garantin och skada spelaren. Vi rekommenderar att endast använda Region 2-skivor.

BRUKSANVISNING L1HDVD10E Logik

Produktöversikt....54

Frontpanel 54

Bakre panel 54

Fjärrkontroll....55

Sätta i batteriet 57

Hantera batteriet 57

Hantera fjärrkontrollen 58

Fjärrkontrollens användningsområde 58

Anslutningar 59

1. Ansluta till utrustning med en HDMI-kabel 59

2. Ansluta till en TV med en SCART-kabel 59

3. Ansluta till en stereoanläggning med en ljudkabel....59

Ansluta till ett eluttag 60

Kompatibla skivtyper 61

Stödda format 61

Regionkod 61

Start 62

Grundläggande uppspelning 62

Avbryta uppspelning 62

Föregående och nästa....62

Snabbspolning framåt/bakåt 63

Pausa uppspelning 63

Uppspelning i ett steg 63

Volyminställning 63

Avancerad uppspelning 64

Sökning 64

Program 64

OSD 64

Titel 64

Undertextspråk 64

Upprepning 65

A-B-upprepning 65

Rensa....65

Zoom 65

Vinkel 65

Ljudkanal 65

Uppspelning av JPEG-skiva 66

Upprepning 66

Bildrotation 66

Zoom 66

Sammanfattning 67

Systeminställning 68

1. Generell Inställning Sida 68

Tv Display 68

Angle Mark 69

OSD Språk 69

Captions 69

Skärmsläckare 69

Senaste Minne 69

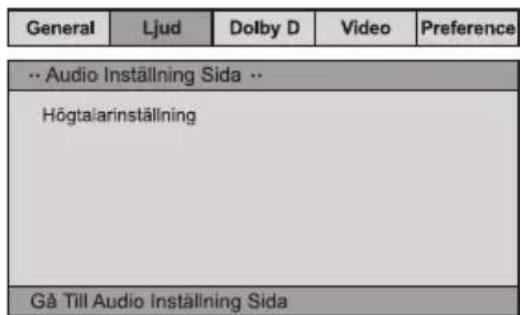

1. Audio Inställning Sida 70

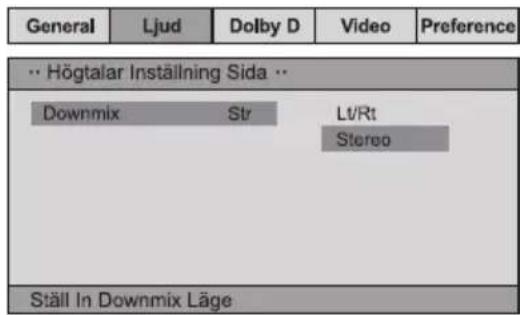

Högtalar Inställning Sida 70

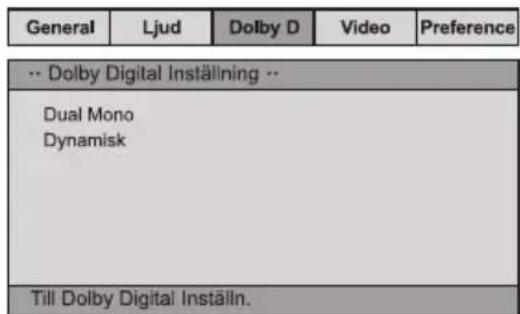

1. Dolby Digital Inställning 70

Dual Mono 70

DRC....70

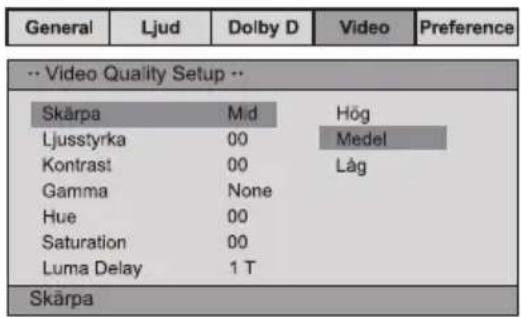

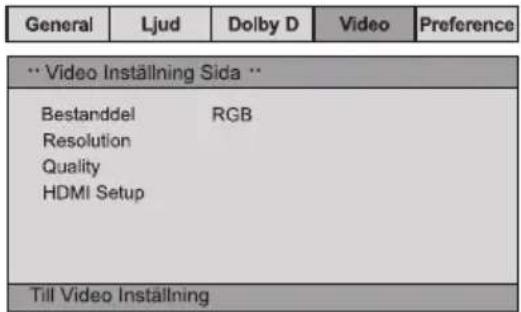

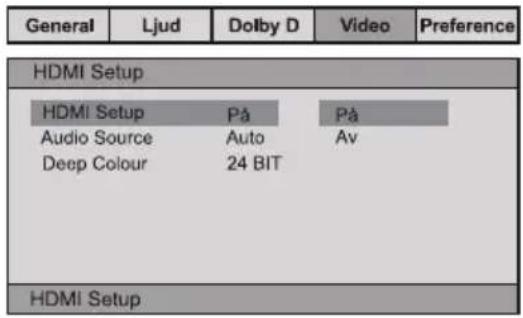

1. Video Inställning Sida 71

Bestanddel 71

Upplösningsinställningar....71

Säkerhetsvarningar.... 126

Pauser afspilning 111

Enkelttrins-afspilning 111

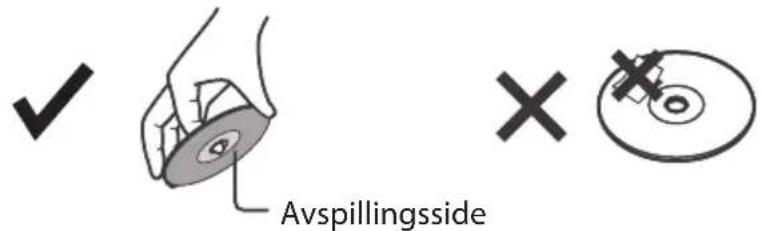

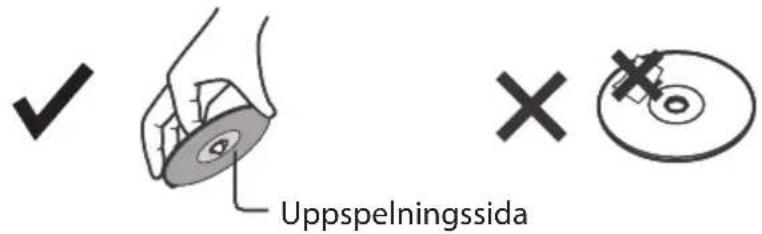

• Ikke ta på avspillingssiden av en plate.
• Ikke fest papir eller teip på platen.

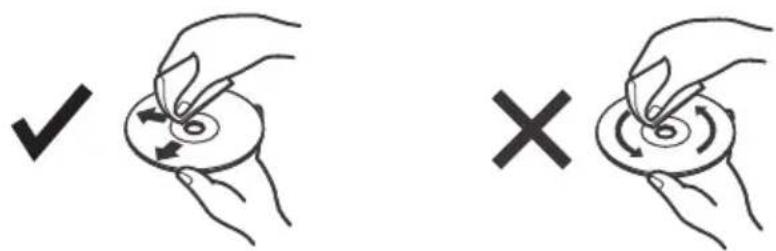

Rengjøre plater

- Hvis det er fingeravtrykk og/eller støv på en plate, kan lyden og bildet bli forvrengt. Tørk platen fra sentrum og utover med en myk klut. Platen må alltid holdes ren.

Grattis till inköpet av din nya Logik DVD-spelare med HDMI.

Vi rekommenderar att du läser igenom denna instruktionshandbok för att förstå alla dess egenskaper. Du kommer också att finna en del råd och tips som kan hjälpa dig lösa problem.

Läs noga igenom alla säkerhetsföreskrifter före användning och behåll instruktionshandboken för framtida bruk.

SE

Uppackning

Avlägsna all förpackning från DVD-spelaren. Behåll förpackningen. Om du kasserar den, följ lokala föreskrifter.

DVD-spelare

Fjärrkontroll
(P.N.: 1-3000-A655-0001-R)

Om delar saknas eller är skadade, kontakta Partmaster (endast i Storbritannien) Tel: [phone] för hjälp.

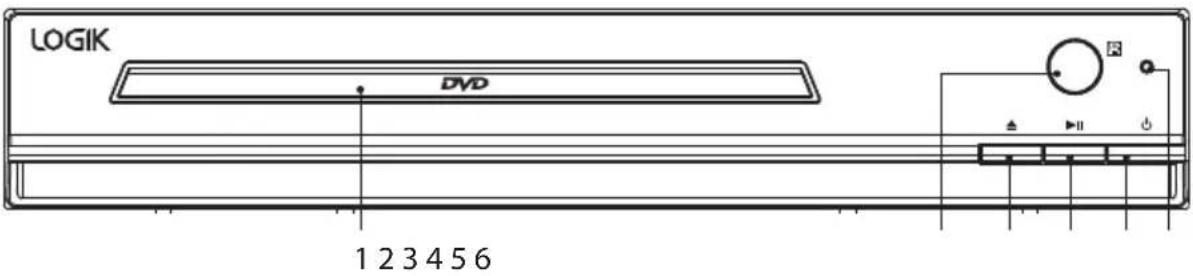

Frontpanel

Nr	Kontroll Funktion
1	Skivtallrik Lägga i en skiva i skivtallriken.
2	Fjärrkontrollsensor Ta emot infraröda signaler från fjärrkontrollen.
3	ÖPPNA/STÄNG▲-knapp	Öppna och stänga skivtallriken.
4	SPELA/PAUS ►II-knapp Starta eller stoppa uppspelning tillfälligt
5	STANDBY ⏻-knapp Slå på	strömmen eller återställa DVD-spelaren till standby-läge.
6	Strömindikator Lyser rött när	DVD-spelaren är i standbyläger och släcks när den är på.

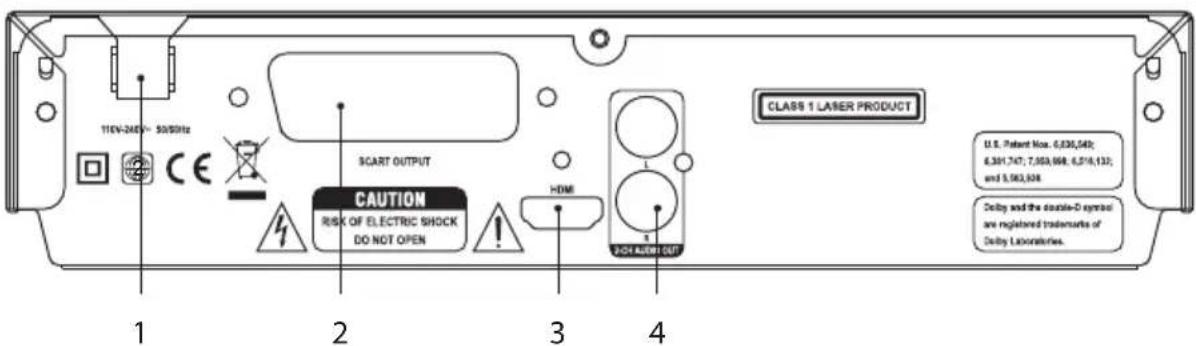

Bakre panel

Nr	Kontroll Funktion
1	Ströminmatning	Anslut den medföljande nätsladden till detta uttag.
2	SCART Output (SCART-utmatning)	Anslut till TV eller bildskärm utrustad med kompositvideoingång.
3	HDMI-utgång	Anslut till TV, bildskärm eller ljudförstärkare utrustad med HDMI-terminal.
4	2-kanals ljudutgång	Anslut till stereoanläggning utrustad med ljudingång.

Fjärrkontroll

Nr	Kontroll Funktion
1	STANDBY	Slå på strömmen eller återställa DVD-spelaren till standby-läge.
2	OSD(bildskärmsmeny)	Visa skivinformation.
3	CLEAR (RENSA) Rensa tidigare angiven information.
4	SUBTITLE(UNDERTEXTER)	Växla mellan olika språk för undertexterna. (Tillgängliga språk beror på DVD:ns funktioner)
5	TITLE (TITEL) Återgå till föreågende meny eller visa titelmenyn.
6	PROG Programmera och	visa vald startpunkt för kapitel ochtitel på DVD-skivan.
7	SEARCH (SÖK) Sök och påbörja uppspelning från angiven plats påskivan.
8	SETUP(INSTÄLLNINGAR)	Visa DVD-skivans inställningsmeny.
9	MARKÖR Gå upp, ned, åt vänster eller åt höger i inställningsmenyn​​/​​Påbörja sökning framåt eller bakåt underuppspelning.​​/​​Villåt långsamt framåt eller bakåt underuppspelning.
10	ENTER/SPELA ▶	Bekräfta val eller spela DVD-skivan.
11	F.REV ◀◀	Snabbspolning bakåt under uppspelning.
12	STOP (STOPP) ■	Avbryt uppspelning.
13	PAUSE/STEP(PAUS/STEG) II / II▶	Spela eller gå framåt en ruta åt gången.
14	MUTE Stäng av eller återställ DVD:ns ljudutmatning.
15	REPEAT (UPPREPA)	Välj mellan olika upprepningslägen – UPPREPA KAPITEL,UPPREPA TITEL, UPPREPA ALLA.
16	OPEN/CLOSE(ÖPPNA/STÄNG)▲	Öppna eller stäng DVD-skivtallriken.
17	MENU (MENY) Öppna eller avsluta skivinnehållsmenyn.
18	0–10+ Välj numrerade alternativ i en meny.
19	ANGLE (VINKEL)	Växla mellan eller byt kameravinkel vid uppspelning. (omfunktionen är tillgänglig på DVD-skivan)
20	ZOOM Förstora bilden på TV:n.
21	PREV(FÖREGÅENDE) ◀◀	Återgå till föregående titel, kapitel eller spår.
22	NEXT (NÄSTA)▶▶	Hoppa till nästa titel, kapitel ellerspår.
23	F.FWD ▶	Snabbspolning framåt under uppspelning.
24	VOLUME (VOLYM) + Höja volymen.
25	VOLUME (VOLYM) - Sänka volymen.
26	AUDIO (LJUD) Ändra ljudläge.
27	A-B RPT Upprepa uppspelning mellan två angivna platser på enskiva.

Sätta i batteriet

1. Håll ned batterispärren i pilens riktning 1.

1. Dra ut batterihållaren helt och hållet I pilens riktning

2.

1. Placera ett nytt CR2025-batteri (medföljer ej) i hållaren.

Sätt i batteriet ordentligt genom att följa polaritetsmärkningen (+ och -) i batteriutrymmet.

1. Tryck tillbaka hållaren in i fjärrkontrollen.

Batteriet kan explodera om det sätts i på felaktigt sätt. Byt endast ut mot batterier av samma eller motsvarande sort.

Hantera batteriet

• Felaktig användning av batterier kan orsaka korrosion eller batteriläckage, vilket i sin tur kan orsaka brand, personskada eller skada på egendom.
• När batteriet är slut fungerar inte fjärrkontrollen längre.
• Använd endast den batterityp som anggess i den här manualen.
• Släng inte använda batterier tillsammans med hushållsavfall. Kassera dem i enlighet med lokala bestämmelser.
• Små knappbatterier som de som används I fjärrkontrollen kan lätt sväljas av små barn och detta är farligt. Förvara lösa batterier utom räckhåll för barn och se till att batterihållaren är ordentligt isatt i fjärrkontrollen. Sök läkarhjälp om du tror att ett batteri har svalts.

Hantera fjärrkontrollen

• Var försiktig med naglarna när du håller ned batterispärren.
- Undvik fel genom att läsa igenom följande instruktioner och hantera fjärrkontrollen ordentligt.
- Tappa den inte och utsätt den inte för slag eller stötar.
- Spill inte vatten eller andra vätskor på den.
- Placera den inte på våta föremål.
- Placera den inte i direkt solljus eller intill värmekällor.
- Ta ur batterierna när fjärrkontrollen inte ska användas under en längre tid eftersom det kan innebära korrosion eller batteriläckage vilket kan leda till fysisk skada och/eller skada på egendom, inklusive brand.

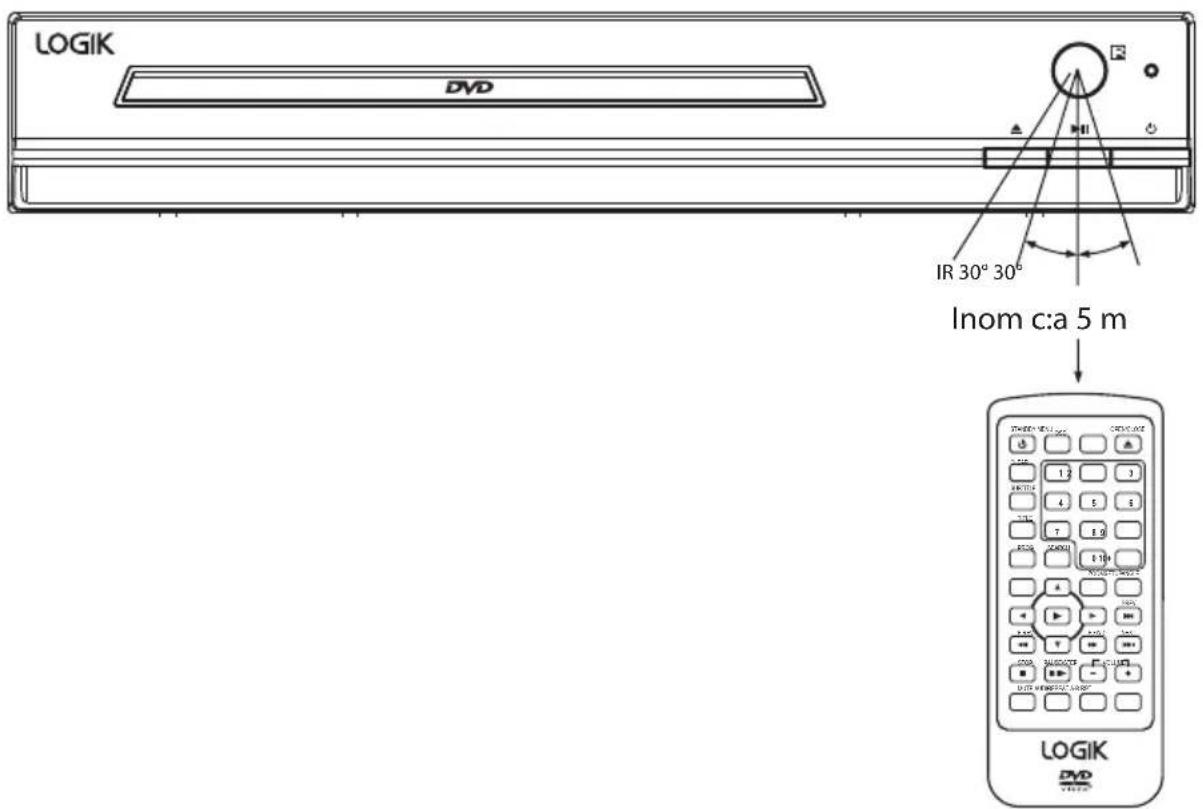

Fjärrkontrollens användningsområde

Rikta fjärrkontrollen mot DVD-spelaren på ett avständ av max sex meter från fjärrkontrollsensorn och inom en vinkel av 60° från dess framsida.

Användningsavståndet kan variera beroende på ljuset i rummet.


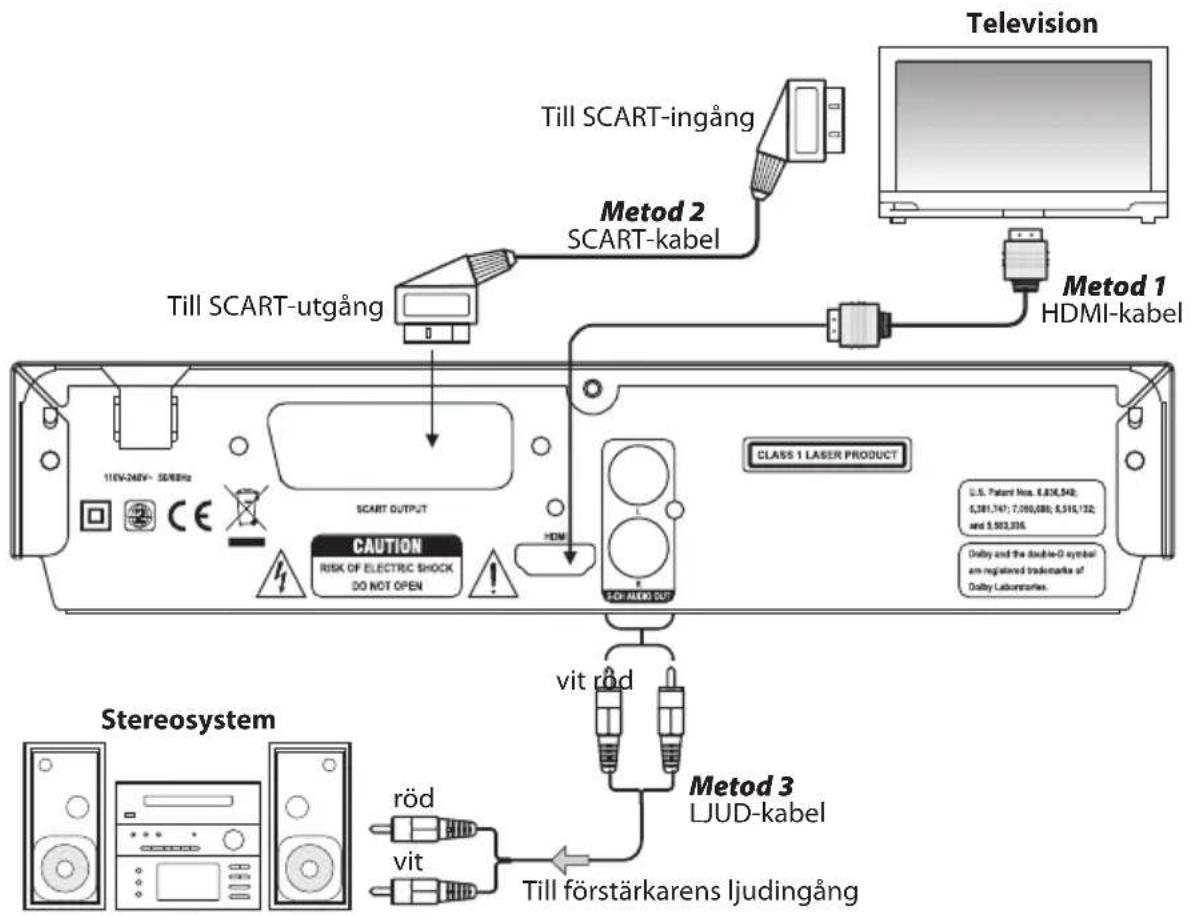

1. Ansluta till TV med en HDMI-kabel

Använd HDMI-kabeln (medföljer ej) för anslutning mellan DVD-spelarens HDMI-utgång och TV:ns HDMI-ingång.

2. Ansluta till en TV med en SCART-kabel

Använd SCART-kabeln (medföljer ej) för anslutningar mellan DVD-spelarens SCART-utgång och TV:ns SCART-ingång.

Om DVD-spelaren inte ansluts till stereoanläggning eller AV-mottagare är en SCART- eller HDMI-anslutning tillräcklig för både ljud och videoanslutningar mellan DVD-spelaren och TV:n.

3. Ansluta till en stereoanläggning med en ljudkabel

Använd ljudkablarna (medföljer ej) för anslutning av AUDIO OUT (L/R)-kontakten på DVD-spelaren till ljudingången på stereoanläggningen. (vänster kanal = vit, höger kanal = röd)

Ansluta till ett eluttag

1. När alla anslutningar är ordentligt gjorda, anslut nätkabeln till eluttaget. Gör aldrig nya och ändra aldrig på befintliga anslutningar när DVD- spelaren är ansluten till eluttaget.

2. Tryck på STANDBY ⏻-knappen på DVD-spelaren eller fjärrkontrollen för att starta DVD-spelaren.

3. När DVD-spelaren är på men ingen skiva satts i visar displayen "no disc" för att visa att ingen skiva lagts i DVD-spelaren.

Kompatibla skivtyper

Skivtyper Skivlogga Innehåll
DVD-VIDEO (Digital Versatile Disc)		LJUD + VIDEO
DVD±RW (Ljud/Videoformat eller jpeg-filer)		LJUD + VIDEO + JPEG
DVD±R (inspelningsbar DVD - ljud/videoformat eller jpeg-filer)	----	LJUD + VIDEO + JPEG
CD-R (inspelningsbar CD - ljud/videoformat eller jpeg-filer)		LJUD + VIDEO + JPEG
CD-RW (omskrivbar CD - ljud/videoformat eller jpeg-filer)		LJUD + VIDEO + JPEG
LJUD-CD (Compact Disc Digital Audio)		LJUD

Stödda format

JPEG

• Filtillägget måste vara .jpg, inte .jpeg
- Bildkodningen måste överensstämma med JPEG/ISO-formatet.
- Den här DVD-spelaren kan endast visa stillbilder enligt DCF-standarden eller JPEG-bilder som t.ex. TIFF.

Vissa inspelade filer kanske inte kan spelas beroende på skivans typ och format eller inspelningens kvalitet.

Regionkod

Både DVD-spelaren och skivorna är kodade efter region. Dessa regionalkoder måste överensstämma för att skivan ska kunna spelas. Om de inte överensstämmer kan skivan inte spelas.

Skivtyp DVD-VIDEO
Regionkod

Regionkoden för den här DVD-spelaren visas på bakpanelen.

Start

Tryck på STANDBY ⏻-knappen på DVD-spelaren eller på fjärrkontrollen. Sätt på TV:n och välj den videoinmatning som anslutits till DVD-spelaren.

Grundläggande uppspelning

1. Tryck på OPEN/CLOSE (ÖPPNA/STÄNG) ▲ -knappen för att öppna skivtallriken och lägg i en skiva med etiketten uppåt.

2. För tvåsidiga skivor, lägg den sida som skall spelas nedåt.

3. Det finns två olika skivstorlekar. Placera skivan i rätt hållare i skivtallriken. Om skivan ligger utanför hållaren kan den ta skada eller orsaka fel på DVDspelaren.
   • Lägg inte i en ospelbar skiva i DVD-spelaren.

4. Tryck på OPEN/CLOSE (ÖPPNA/STÄNG) ▲ -knappen för att stänga skivtallriken. Uppspelning påbörjas automatiskt.

- Vissa skivor kanske inte spelas upp automatiskt. Tryck på ENTER/SPELA -knappen för att starta uppspelningen.

1. Beroende på skivan kan en meny komma att visas i TV-rutan om MENU (MENY)-knappen trycks ned. Tryck på ▲▼ ◀knapparna på fjärrkontrollen för att välja menyalternativ och tryck sedan på ENTER/SPELA ►för att starta, eller tryck på siffertangenterna för direktval av menyalternativ.

Avbryta uppspelning

1. Tryck på STOP (STOPP) ■ för att gå till förstoppsläge. Meddelandet "Tryck på uppsplnignstangenten för att fortsätta" visas i TV-rutan. På vissa skivor kan DVD-spelaren komma ihåg platsen där skivan stoppades, t.ex. på DVD-skivor och med ljud på CD-skivor.
2. Tryck på ENTER/SPELA ▶ för att återuppta uppspelning från den plats där uppspelningen avbröts eller från början av skivan.
3. Tryck på STOP (STOPP) ■ två gånger för att stanna helt och hålet.

Föregående och nästa

1. Under uppspelning, tryck på PREV (FÖREGÄENDE) för att återgå till början av föregående kapitel. Varje tryckning hoppar över ett kapitel ända till skivans början nås.
2. Varje tryckning på NEXT (NÄSTA) ▶ under uppspelning hoppar över visat kapitel och visar nästa.

Snabbspolning framåt/bakåt

1. Tryck på F.FWD▶ for snabbspolning framåt på skivan. Varje gång som F.FWD▶ trycks ned ändras spolningshastigheten.
2. Tryck på ENTER/SPELA ► för att återuppta normal uppspelning.
3. Tryck på F.REV ←för snabbspolning bakåt på skivan. Varje gång som F.REV ← trycks ned ändras spolningshastigheten.
4. Tryck på ENTER/SPELA ► för att återuppta normal uppspelning.

Pausa uppspelning

1. Tryck på PAUSE/STEP (PAUS/STEG) II / II▶ för att pausa uppspelning (stillbildsläge). Ljudet är avstängt i stillbildsläge.
2. Tryck på ENTER/SPELA ▶ för att återuppta normal uppspelning.

Uppspelning i ett steg

1. Tryck på PAUSE/STEP (PAUS/STEG) II / II▶ upprepade gånger i PAUS-läge för att spela i steg.
2. Tryck på ENTER/SPELA ► för att återuppta normal uppspelning.

Volyminställning

1. Tryck på VOL +/- för att justera volymen.
2. Tryck på MUTE för att stänga av ljudet. Tryck på MUTE en gång till eller på VOL +/- för att avbryta funktionen.

"7kan komma att visas på TV-skärmen vid drift." "Innebär att kommandot inte tillåts av DVD-spelaren eller skivan. DVD-spelaren växlar till skärmsläckarläge efter att ha stått oanvänd en viss tid. Tryck på valfri knapp för att stänga av skärmsläckaren.

Avancerad uppspelning

Följande funktioner gäller endast DVD-skivor. Om andra skivformat spelas kommer display och använding att vara annorlunda.

Sökning

1. Tryck på SEARCH (SÖK) en gång. Sökmenyn visas på bildskärmen.
2. Tryck på ▲▼ för att välja önsakt alternativ. Tryck sedan på ENTER/SPELA►för att bekräfta.

Program

1. Tryck på PROG en gång. Informationsfönsteret visas på bildskärmen.
2. Tryck på 0-10+ för att ange önskat kapitel och önskad titel (för DVD-filmer) eller spårnummer (för ljud-CD).
3. Tryck på ▲▼◀för att välja START-loggan och tryck sedan på ENTER/SPELA ▶för att spela upp. DVD-spelaren startar då den programmerade uppspelningen och och fönstret visar "PROGRAM"-loggan.
4. Tryck på STOP (STOPP) ■ två gånger eller tryck på PROG en gång och välj STOP (STOPP) ■ knappen för att avbryta denna funktion.

OSD

Tryck på OSD-knappen. I fönstret visas information om skivan, t.ex.: "Title Elapsed" (Titel förfluten tid), "Title Remain" (Titel återstående tid), "Chapter Elapsed" (Kapitel förfluten tid), "Chapter Remain" (Kapitel återstående tid) och "Display Off" (Display av).

Titel

På vissa DVD-skivor måste TITLE (TITEL)-knappen tryckas ned för att visa titelmenyn. Tryck på siffertangenterna för att välja önskade kapitel. Tryck på ENTER/SPELA▶för att spela. (bereoende på DVD-skivan)

Undertextspråk

1. Tryck på SUBTITLE (UNDERTEXTER) upprepade gånger för att växla mellan de undertextspråk som finns tillgängliga på skivan.
2. I fönstret visas "SUBTITLE 01/XX XXXXX". "01" anger språkets ursprungliga nummer; "XX" anger antalet språk; "XXXXXX" anger valt språk. (Antalet språk beror på skivan).

Upprepning

Tryck på REPEAT (UPPREPA) upprepade gånger för att välja mellan olika upprepningslägen.

En tryckning	∅ Kapitel (upprepa kapitel)
Två tryckningar	∅ Titel (upprepa titel)
Tre tryckningar	∅ Alla (upprepa alla)
Fyra tryckningar Avbryt alla upprepningsfunktioner

A-B-upprepning

Upprepa ett avsnitt mellan punkt A och punkt B inom en titel/ett kapitel/ett spår.

1. Tryck på A-B RPT för att välja punkt A.
2. Tryck på A-B RPT en gång till för att ställa in punkt B och fullborda inställningen.
3. Det valda avsnittet A-B upprepas. Tryck på A-B RPT en tredje gång för att avbryta och avsluta.

Rensa

Tryck på CLEAR (RENSA) vid inmatning av information för att avbryta föregående inmatning.

Zoom

1. Tryck på ZOOM för att förstora bilder. Varje gång som ZOOM trycks ned förstoras bilden i ordningsföljd.

2. Tryck på ▲▼ för att navigera i den förstorade bilden.

Vinkel

Tryck på ANGLE (VINKEL) upprepade gånger för att växla mellan de olika kameravinklar som finns tillgängliga på skivan.

Ljudkanal

Tryck på AUDIO (LJUD) på fjärrkontrollen upprepade gånger för att ändra ljudläge.

Exempel: Ljud 1/2: Dolby D 2 CH Engelska

Ljud 2/2: Dolby D 5,1 CH Engelska

Antalet ljudspår beror på skivan.

Uppspelning av JPEG-skiva

När en JPEG-skiva läggs i DVD-spelaren öppnas en navigationsmeny automatiskt.

- I menyn, välj fil med ▼ -knapparna. Tryck sedan på ENTER/SPELA▶för att starta bildspelet. Tryck på PREV (FÖREGÄENDE) ◀◀ eller NEXT (NÄSTA)▶under bildvisningen för att återgå till föregående bild eller hoppa till nästa. Tryck på PAUSE/STEP (PAUS/STEG) II / III▶ under bildspel för att pausa visad bild. Tryck sedan på ENTER/SPELA ▶för att återuppta bildvisningen.

Vissa JPEG-skivor kan inte spelas beroende på konfiguration, skivans egenskaper och eller inspelningskvalitet.

- Tryck på PROG upprepade gånger för att byta bildspelseffekt.

Upprepning

- Tryck på REPEAT (UPPREPA) upprepade gånger för att visa en enda bild. Bildvisningen kan upprepas en gång eller per mapp. Tryck på REPEAT (UPPREPA) en gång till för att avbryta upprepningsläget.

Bildrotation

- Bilden kan vridas i fyra olika lägen: "Invertera", "spegelvänd", "vänster" och "höger". Dessa funktioner tillåts endast när en bild visas normalt och avbryts när en ny bild visas. Piltangenten används för val av de olika vridningslägena:

▲ - Inverterad/normal - vrid åt vänster

▼ - Spiegel/normal - vrid åt höger ▶

Zoom

- ZOOM-knappen används för att starta eller stänga av den här funktionen. När det här läget är på visas varje bild med det senast valda zoomförhållandet. Ett meddelande på skärmen anger det nuvarande zoomförhållandet.

- Om ZOOM-läget är på används F.REV◀ / F.FWD▶knapparna för att zooma in eller ut. När ZOOM-läget är av visas bilden I en skala som fyller hela TV-rutan.

När zoomfunktionen används är övergång och bildrotation inaktiverade. Avbryt zoom-funktionen genom att trycka på ZOOM-knappen en gång till och återuppta bildvisningen.

Sammanfattning

- STOP-knappen används för visning av tumnagelsbilder. När den aktiverats visas småskaliga bilder på bildskärmen. PREV (FÖREGÄENDE) 🐘NEXT (NÄSTA) -knapparna kan användas för visning av nästa/föregående bild i JPEG.

- Du kan välja valfri visad bild med ▲ knapparna och tryck på ENTER/SPELA ▶ -knappen.

- Tumnageln förstoras så att den passar I TV-rutan och bildvisningen påbörjas. Om du vill visa en bild hela tiden, tryck på PAUSE/STEP (PAUS/STEG)II / II▶-knappen Visa näste eller föregående bild genom att trycka på PREV (FÖREGÄENDE)I◀ NEXT (NÄSTA)▶▶-knapparna. Tryck sedan på ENTER/SPELA▶ för att återuppta bildvisningen.

Kvaliteten på de visade bilderna är i hög grad bereoende av visningsutrustningen.

Systeminställning

När du trycker på SETUP (INSTÄLLNINGAR) på fjärrkontrollen visas inställningsmenyn.

1. I inställningsmenyn kan du använda ▲▼ på fjärrkontrollen för att flytta på markören och sedan trycka på ENTER/SPELA ▶för att markera valet. Återvänd till föregående menyalternativ genom att trycka på
2. Stäng menyn genom att trycka på SETUP (INSTÄLLNINGAR) en gång till.

1. Generell Inställning Sida

Ställ in TV-skärmens format, videotyp och alla DVD-funktioner.

Tv Display

För att kunna visa uppspelning i korrekt storleksformat måste samma visningsformat väljas i både DVD-spelaren och TV-apparaten.

General	Ljud	Dolby D	Video	Preference
.. Generell Inställning Sida ..
Tv Display	Wide
Angle Mark	På
Osd Språk	Swe
Captions	Av
Skärmsläckare	På
Senaste Minne	Av
Till Generell Inställning

- Normal / PS

Välj detta om du har en standard-TV och vill att båda sidorna av bilden ska beskäras eller formateras för att passa TV-rutan.

- Normal / LB

Välj detta om du har en standard-TV och vill visa de övre och nedre fälten med en vidbild.

- Wide

Välj detta om du har en vidbilds-TV.

• Oavsett vilket format som valts viss en bild inspelad i standard 4:3-format alltid i 4:3 höjd/breddförhållande.
• Visningsformatet kan variera mellan olika DVD-titlar. Se informationen som medföljde DVD-skivan.
• Om DVD-skivan spelats in i 16:9 vidbildsformat medan TV:n har en 4:3 standardskärm kommer horisontell kompression att utföras.
• Vissa DVD-titlar kan ha spelats in i speciella format. Om så är fallet kommer DVD-titeln alltid att visas i dess originalformat oavsett vilket TV-format som valts.

Angle Mark

Välj en viss kameravinkel vid uppspelning av en DVD som erbjuder olika kameravinklar.

OSD Språk

Välj språk för inställningsmenyn och OSD-menyn (bildskärmsmenyn).

Captions

För hörselskadade kan programmet visas med inspelade förklarande bildtext.

Detta gäller för skivor med bildtexter.

Skärmsläckare

1. Välj PÅ för att visa skärmsläckaren. En rörlig DVD-logga på en mörk skärm visas när uppspelning stoppas eller pausas, eller om spelaren eller dess fjärrkontroll inte använts på fem minuter när DVD-spelaren är på.

2. Välj AV för att stänga av skärmsläckarfunktionen.

Senaste Minne

1. Välj PÅ för att aktivera Sista minnesfunktionen. Den här funktionen är smidig vid fortsatt visning av en skiva från den plats där du tittade senast. Till skillnad från återupptagningsfunktionen fungerar Sista minnefunktionen också när DVD-skivan tagits ut ur spelaren.

2. Välj AV för att stänga av Sista minnesfunktionen.

2. Audio Inställning Sida

Högtalar Inställning Sida

Downmix

Ställ in fronthögtalarna till V/H eller Stereo.

Lt/Rt

Välj det här alternativet om DVD-spelaren är ansluten till en Dolby-dekoder.

- Stereo

Välj det här alternativet för att byta kanalutmatning till stereo som ger ljud endast från de främre högtalarna.

3. Dolby Digital I-inställning

Dual Mono

Om förstärkaren eller dekodern har Dolby Digital-utmatning kan du välja stereo, vänster mono, höger mono eller blandad mono för förstärkarens dekoder.

Dynamisk

Den här funktionen används vanligen vid uppspelning av program med hög volym nattetid för att minimera störningarna. Den här inställningen kan sänka volymen dynamiskt och fortfarande behålla den ursprungliga tonkvaliteten. Det är omfånget mätt i decibel (dB) mellan det högsta och det lägsta ljudregistret i ett ljudspår.

4. Video Inställning Sida

Bestanddel

Ställ in videoutmatningen. RGB- och CVBS-videosignaler kan ställas in.

Upplösningsinställningar

Du kan välja HDMI som spelarens upplösningsutmatning för att överensstämma med din TV. (Videoutmatningsalternativet måste vara "HDMI" för att upplösningsalternativet ska vara giltigt.)

Video Quality Setup

- Skärpa

Ställ in videoutmatningens skärpa.

• Ljusstyrka

Ställ in videoutmatningens ljusstyrka.

- Kontrast

Ställ in videoutmatningens kontrastnivå.

- Gamma

Ställ in videos gammanivå.

- Hue

Ställ in videos färgton.

- Saturation

Ställ in videos färgmättnad.

- Luma Delay

Ställ in videoutmatningens luminansfördröjning beroende på TV:ns ljusstyrka och färg. Den ställs vanligen in till 1T för DVD.

5. HDMI Setup

HDMI Setup

Sätt på eller stäng av HDMI-utmatning.

Audio Source

Ställ in Ijudkällan till Auto eller PCM (Pulse Code Modulation).

Deep Colour

Berika bildfärgen.

6. Preferenser Sida

Preferensinställningarna är endast aktiva när ingen DVD-skiva lagts in i spelaren eller om DVD-spelaren är försatt i STOP-läge. Inställningen sparas och gäller när spelarens strömförsörjning är på.

Tv Typ

DVD-spelaren, skivans och TV.ns färgsystem måste stämma överens för att skivan ska spela.

• PAL

Detta format används i Förenade kungadömet.

• NTSC

Detta format används i vissa andra länder, t.ex, USA.

Ljud

Välj önskat ljudspråk för skivan. Om önskat språk inte är tillgängligt på skivan väljer spelaren automatiskt skivans standardspråk.

Textning

Välj önskat undertextspråk för skivan. Om önskat språk inte är tillgängligt på skivan väljer spelaren automatiskt skivans standardspråk.

Disketten Meny

Välj önskat menyspråk för skivan. Om önskat språk inte är tillgängligt på skivan väljer spelaren automatiskt skivans standardspråk.

Föräldra

Denna egenskap möjliggör blockering av skivuppspelning med angiven klassificering. Klassificeringsnivåerna går från 1 till 8 och är landberoende. Du kan förhindra visning av vissa skivor som inte är lämpliga för barn eller låta vissa skivor spelas upp med alternativa scener.

- Lås upp skivan genom att ange det sexsiffriga lösenordet som ställs in i LÖSENORD innan du kan öppna KLASSIFICERING-menyn.

Om kontrollnivån ska ändras måste ett lösenord anges. (Ursprungligt lösenord: 136900)

• Inaktivera föräldrakontrollen och tillåt visning av alla skivor genom att välja ADULT (VUXEN).
• Använd siffertangenterna 0-9 för att ange det sexsiffriga lösenordet en gång till.
• DVD-skivor med en klassificering högre än vald nivå kommer inte att kunna visas om inte det sexsiffriga lösenordet anges.

Råd:

Följande skivtyper påverkas inte av föräldrakontrollsfunktionen:

• Skivor som inte kodats av skivtillverkaren.
- Skivor som inte kodats av skivtillverkaren trots att klassificeringen visas på omslaget.
- CD-skivor, eftersom de inte innehåller information om klassificeringsnivå.
• De flesta kopierade eller olagliga DVD-skivor.

Lösenordsläge

Föräldrakontrollen kan ställas in i DVD-spelaren för att blockera video och ändra lösenord.

Ett sexsiffrigt lösenord krävs för att kunna spela en blockerad skiva.

Om skivan lästs och systemet uppmanar dig att ange lösenordet,

Om du glömmer ditt lösenord är huvudlösenordet "136900"

För att byta lösenord måste systemet låsas upp med ditt lösenord eller huvudlösenordet "136900".

- När läsikonen är upplåst måste du ange ett nytt sexsiffrigt lösenord.

Ursprunglig

Återställer alla tillverkarens ursprungligainställningar på den här DVD-spelaren. Tryck på ENTER/SPELA▶för att utföra återställningen.

Hantering av skivor

• Berör inte skivans uppspelningssida.
• Fäst inte papper eller tejp på skivan.

Rengöring av skivor

- Fingeravtryck och damm på skivan resulterar i försämrad bild- och ljudkvalitet. Torka av skivan ifrån mitten och utåt med en mjuk trasa. Se till att skivan alltid är ren.

• Om damm inte kan torkas bort med en mjuk trasa, torka skivan försiktigt med en lätt fuktad mjuk trasa och avsluta sedan med en torr trasa.
• Använd inte lösningsmedel som t.ex. tinner, bensen, kommersiellt tillgängliga rengöringsmedel eller antistatsprej för vinylskivor. Det kan skada skivan.

Skivförvaring

• Förvara inte skivor på plats som står i direkt solljus eller nära värmekällor.
• Förvara inte skivor på fuktig och dammig plats, t.ex. i badrum eller nära en luftfuktare.
• Förvara skivor stående vertikalt i en hylla. Om skivor läggs på varandra eller om föremål placeras på skivor som inte ligger i sitt fodral kan få skivorna att bli skeva.

PROBLEM LÖSNING
Inga funktioner kan utföras via fjärrkontrollen.	Kontrollera fjärrkontrollens batterier. De kanske behöver bytas ut.Använd fjärrkontrollen inom ett avständ av sex meter.Ta bort batterierna och hål ned en eller fler knappar på fjärrkontrollen för att tömma mikroprocessorn i fjärrkontrollen och nollställa den. Sätt tillbaka batterierna och försök att använda fjärrkontrollen igen.
Skivan spelas inte upp.	Kontrollera att skivan lagts i med etiketten uppåt.Kontrollera DVD:ns regionsnummer.
Skivmenyn öppnas inte.	Kontrollera att skivan har en meny.
Ingen ström• Tryck på OPEN/CLOSE (ÖPPNA/STÄNG) ▲ på DVD-spelaren eller fjärrkontrollen för att sätta på utrustningen.Se till att eluttaget är strömsatt.
Bilden är förvängd eller svartvit vid uppspelning i färgläge.	Skivan överensstämmer inte med TV:ns färgstandard (PAL/NTSC).Skivan är smutsig. Rengör skivan.Ibland kan smärre bildförvrängning uppstå. Det beror inte på en defekt i enheten.
Bildens höjd/breddförhållande kan inte ändras.	Höjd/breddförhållandet är fast på DVD-skivan.Beroende på TV:n kanske det inte går att ändra på höjd/breddförhållandet.Det är inte ett problem med DVD-spelaren.
Inget ljud.• Se till	att DVD-spelaren är ordentligt ansluten till annan utrustning.Se till att TV:n och förstärkaren är i god kondition och ordentligt inställda.
Kan inte välja vissa alternativ i inställnings/systemmenyerna.	Tryck på STOP(STOPP) två gånger före val av inställnings/systemmeny.Beroende på skivan kanske vissa alternativ inte kan väljas.

PROBLEM LÖSNING
DVD-spelaren påbörjar inte uppspelning.	Sätt i en läsbar skiva med spelsidan nedåt.Kontrollera skivtyp, färgsystem (PAL/NTSC) och regionkod.Leta efter repor eller fläckar på skivan.Tryck på INSTÄLLNINGAR för att stänga inställningsmenyn.Ange lösenordet för att kunna ändra föräldraklassificeringsnivå eller för att låsa upp skivan för uppspelning.Fukt kan ha lett till att kondens bildats inuti systemet. Ta ut skivan och lämna systemet på i ungefär en timme.Dra ut nätsladden ur eluttaget i några minuter. Återanslut nätsladden och försök att använda DVD-spelaren.
Bilden fryser ibland under uppspelning.	Leta efter fingeravtryck eller repor på skivan och rengör med en mjuk trasa genom att torka ifrån mitten och utåt.

Specifikationer

VF-signalsystem PAL/NTSC
Frekvenssvar	CD: 20Hz-20KHz(EIAJ)DVD: 20Hz-22KHz(48KHz) (sampleresultat)20Hz-44KHz(96KHz) (sampleresultat)
Ljud S/N-förhållande > 90 dB
Video/bild MPEG2
Ljud MPEG1-standard
Ljudutmatning(analogt ljud)	Elektrisk utmatningsnivå: 1,8V ± 0,2motstånd: 10k ohm
Videoutmatning	Elektrisk utmatningsnivå: 1,0Vp--pmotstånd: 75 ohm obalanserat negativ
Ström 110V - 240V - 50/60Hz
Strömförbrukning 12W
Mätt	l: 225 mm b: 240 mm h: 50 mm
Vikt	1,1 kg
Driftstemperatur	5°C till 35°C (41°F till 95°F)
Luftfuktighet vid drift	5% till 90%

Egenskaper och specifikationer kan komma att ändras utan föregående meddelande.

Kompatible disktyper

Disktyper Disklogo Optaget indhold
DVD-VIDEO ("Digital Versatile Disc/Digital alsidig disk")		LYD + VIDEO
DVD±RW (lyd/video format eller JPEG filer)		LYD + VIDEO + JPEG
DVD±R (DVD optagelig - lyd/video format eller JPEG filer)	----	LYD + VIDEO + JPEG
CD-R (CD optagelig - lyd/video format eller JPEG filer)		LYD + VIDEO + JPEG
CD-RW (CD-genskrivelig - lyd/video format eller JPEG filer)		LYD + VIDEO + JPEG
LYD-CD (CDDA)		LYD

• Läs noggrant igenom alla instruktioner innan du börjar använda utrustningen och spara dem för framtida bruk.
• Behåll handboken. Om du för utrustningen vidare till tredjepart, se till att den här handboken följer med.
• Kontrollera att spänningen på märkningsetiketten motsvarar strömspänningen.

Skada

• Undersök om utrustningen utsatts för skada efter uppackningen.
• Fortsätt inte att använda utrustningen om du misstänker att den inte fungerar som den skall eller om den skadats på något sätt. Stäng av den, dra ut sladden och kontakta återförsäljaren.

Utrustningens placering

• Utrustningen måste placeras på en flat, stabil yta och inte utsättas för vibrationer.
• Placera den inte på lutande eller instabila ytor eftersom den kan falla eller tippa över.
• Eluttaget måste vara lättåtkomligt och placerat nära utrustningen.
  • Denna utrustning är endast avsedd för inomhusbruk.

Temperatur

• Undvika extrema temperaturer, både höga och låga. Placera utrustningen på avständ från värmekällor som element eller gas- eller elektrisk brasa.
• Undvik exponering för direkt solljus eller andra värmekällor.

Öppen låga

- Placera aldrig ljus eller öppen läga ovanpå eller intill utrustningen.

Fukt

• Minska risken för brand, elstöt eller produktskada genom att inte utsätta utrustningen för regn, fukt, dropp eller stänk. Placera inte vätskefyllda föremål, t.ex. vaser, på utrustningen.
• Vätska som spills in i utrustningen kan orsaka allvarliga skador. Stäng genast av strömtillförseln. Dra ut elsladden och rådfråga försäljaren.

Luftväxling

• Förebygg risk för elstöt eller brandfara p.g.a. av överhettning genom att försäkra dig om att gardiner och annat material inte blockerar ventilationsuttagen.
  • Installera eller placera inte utrustningen i en bokhylla, inbyggt skåp eller på annan innesluten plats. Se till att den är välventilerad.

Säkerhet

• Koppla allitd ifrån strömtillförseln innan andra enheter ansluts till eller kopplas ifrån utrustningen eller innan den flyttas.
• Dra ut elsladden ur eluttaget under åskstormar.

Nätkabel

• Kontrollera att utrustningen och dess ställ inte står på sladden eftersom dess vikt kan skada sladden och därmed orsaka fara.
• Om nätsladden skadas måste den bytas ut av tillverkaren, dess serviceagent eller personer med liknande behörighet för att undvika fara.

Örsnäcka

• Lyssning på hög volym under längre tid kan leda till permanent hörselskada.
• Vrid ner volymen innan du tar på dig hörlurarna och höj sedan volymen långsamt tills du när en bekväm ljudnivå.

Störningar

- Placera inte utrustningen på eller intill apparater som kan orsaka elektromagnetiska störingar. Det kan påverka apparatens funktioner negativt och leda till bild- eller ljudförvränglingar.

Viloläge

- STANDBY ♦knappen på fjärkrontrollen stänger inte av utrustningen helt och hållet. Den fortsättar att dra el från eluttaget i standbyläget. I säkerhetssyfte och för att undvika onödig strömförbrukning bör utrustningen därför aldrig lämnas i viloläge när den inte används under en längre period, t.ex. över natten, när du lämnar hemmet, eller under semestrar. Stäng av den och dra ut nätsladden ur eluttaget

Batterier

• Batterierna i utrustningens fjärrkontroll kan lätt sväljas av småbarn, och det är farligt.
• Förvara lösa batterier utom räckhäll för barn och se till att batterihållaren är ordentligt isatt i fjärrkontrollen. Sök läkarhjälp om du tror att ett batteri har svalts.
• Kassera batterier på rätt sätt genom att fälja riktlinjerna i den här handboken.

Övervakning

• Barn bör hållas under uppsikt så att de inte leker med utrustningen och fjärrkontrollen.
• Låt aldrig någon, framför allt barn, trycka in föremål i hål, springor eller andra öppningar i höljet. Det kan orsaka dödliga elstötar.

DVD

• Klass 1 laserprodukt
- Den här utrustningen innehåller en laser. Kontroller, justeringar eller utförande av procedurer andra än de här angivna kan resultera i att du utsätts för skadlig strålning.
- Se till att skivtallriken är tom innan utrustningen flyttas.
• Ta alltid bort skivan när utrustningen inte används.

• Underlåtenhet att göra så kan leda till allvarliga skador på både skiva och utrustning.

- Ställ inte flera enheter ovanpå varandra eftersom värmen från andra apparater kan påverka utrustningens prestanda.

En blixt med pilspets inom en liksidig triangel är avsedd att uppmärksamma användaren på närvaron Innanför produkthöljet av farliga spänningar som kan vara tillräckligt hög för att utgöra risk för elektriska stötar.

Ett utropstecken i en liksidig triangel är till för att varna användare för att det i den dokumentation som medföljer apparaten finns viktiga anvisningar för användning och underhåll (service).

Service

• Minska risken för elstötar genom att inte ta bort skruvarna. Utrustningen innehåller inga delar som kan underhållas av användaren. Överlåt allt underhåll till behörig personal.
• Avlägsna inga fasta höljen eftersom detta kan blottlägga farliga högspänningar.

Underhåll

• Dra ut elsladden ur eluttaget före rengöring.
- Använd inte grova rengöringssvampar eller grova rengöringsmedel eftersom det kan skada utrustningens yta.
• Använd inte vätska vid rengöring.

Den här symbolen på produkten eller i instruktionerna betyder att den elektriska och elektroniska utrustningen ska slängas separat från annat hushållsavfall när den inte fungerar längre. Inom EU finns separata återvinningssystem för avfall. Kontakta lokala myndigheter eller din återförsäljare för mer information.

FI
