L40PFW17E - Fläkt Logik - Gratis bruksanvisning och manual

Produkttyp	Sockelfläkt
Märke	Logik
Modell	L40PFW17E
Märkspänning	220-240 V
Märkfrekvens	50 Hz
Ineffekt	40 W
Maximalt luftflöde	59 m³/min
Fläktens effekt	33 W
Servicevärde	1.78 (m³/min)/W
Standby-effekt	0.0 W
Årlig elförbrukning	10.7 kWh/a
Ljudnivå	54 dB(A)
Maximal lufthastighet	2.8 m/s
Antal hastigheter	3 (av, låg, medel, hög)
Rotation	Ja (tryck/dragkontroll)
Höjdjustering	Ja (teleskopstativ med låskrage)
Kontrolltyp	Tryckknapp för hastighet, tryck/drag för rotation
Sladdlängd	Ca 1,5 m
Färg	Vit
Material	Plast och metallgaller
Medföljande tillbehör	Motorenhet, frontgaller, bakgaller, 2 fötter, stativ, fläktblad, fästmutter, spinner, bruksanvisning
Montering krävs	Ja
Rengöringsinstruktioner	Dra ur kontakten, torka av med fuktig trasa; doppa inte i vatten och använd inte kemikalier

Vanliga frågor - L40PFW17E Logik

Hur monterar jag fläkten?

Följ bruksanvisningen: fäst fötterna på basen, sätt i stativet, justera höjden, fäst motorenheten, montera bakgaller, fläktblad och frontgaller. Använd en stjärnskruvmejsel. Anslut inte förrän den är helt monterad.

Hur justerar jag fläktens hastighet?

Tryck på hastighetsknappen för att växla mellan 0 (av), 1 (låg), 2 (medel) och 3 (hög).

Hur får jag fläkten att rotera?

Tryck ner rotationskontrollen för att starta rotation; dra upp den för att stoppa.

Kan jag justera höjden?

Ja. Lossa höjdjusteringskontrollen, dra stativet till önskad höjd och dra sedan åt kontrollen.

Hur rengör jag fläkten?

Dra ur kontakten. Använd en lätt fuktig trasa för att torka av utsidan. Doppa aldrig i vatten och använd inte kemikalier/rengöringsmedel.

Vad ska jag göra om luftflödet är svagt?

Öka hastighetsinställningen till en högre nivå (2 eller 3).

Vad gör jag om fläkten inte fungerar?

Kontrollera att kontakten är ordentligt ansluten och att nätströmmen är på. Om den fortfarande inte fungerar, dra ur kontakten och kontakta en reparatör.

Är fläkten säker att använda utomhus?

Bruksanvisningen visar en vit utomhusfläkt, men den bör användas i ett torrt område borta från vatten. Undvik att använda i farliga eller våta miljöer.

Vilka är elspecifikationerna?

Märkspänning: 220-240 V, frekvens: 50 Hz, ineffekt: 40 W. Fläktens effekt: 33 W. Standby-effekt: 0,0 W.

Hur demonterar jag för förvaring?

Gör monteringsstegen i omvänd ordning. Dra ur kontakten, ta bort frontgaller, fläktblad, bakgaller, och lossa sedan motorenheten från stativet. Förvara på en torr plats.

BRUKSANVISNING L40PFW17E Logik

SE Innehållsförteckning

Säkerhetsföreskrifter 6

Packa upp....23

Montera din fläkt....24

Produktöversikt 27

Hur fläkten används....28

Rengöring....28

Tips och råd 28

Specifikationer....29

FI Sisältö

Turvavaroitukset 7

köpt din nya produkt.

Vi rekommenderar att du tar dig tid att läsa igenom denna bruksanvisning för att fullt ut förstå alla erbjudna funktioner. Det finns även en del råd och tips som hjälper dig att lösa problem.

Läs noga igenom alla säkerhetsinstruktioner före användning och behåll sedan den här bruksanvisningen för framtida bruk.

Packa upp

Ta ut alla delar ur förpackningen. Behåll förpackningsmaterialet. Om förpackningen kastas ska du följa gällande lokala föreskrifter.

Följande delar medföljer:

Motorenhet med skruv och strömkabel

Framgaller (med skruvar och mutter)

Fötter x 2 med skruvar och bricka

Stativ

Fläktblad

Fästmutter

Spinner

Instruktionsbok

• Undvik att använda fläkten i farliga områden.
• Använd inte fläkten om den inte har monterats fullständigt. Se till att skruven(arna) som håller basdelarna och huvudenheten samman är ordentligt åtdragna.
• Anslut inte enheten till elnätet innan monteringen är avslutad.

• Använd en krysskuvmejsel för att montera och fästa.

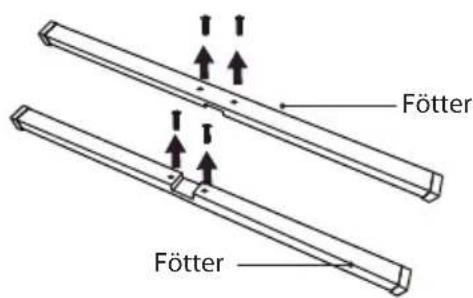

• Skruva loss skruvarna och brickorna från fötterna.

1. Fäst de 2 fötterna på varandra.

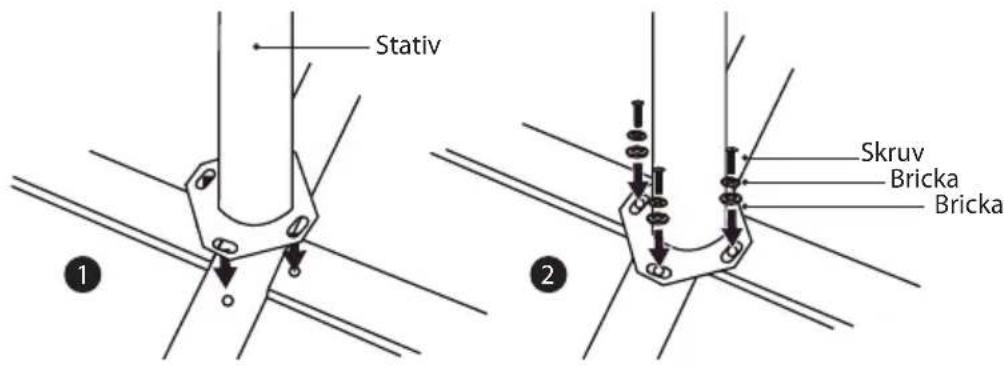

1. Sätt fast stativet på basen, och dra åt den med skruvarna och brickorna.

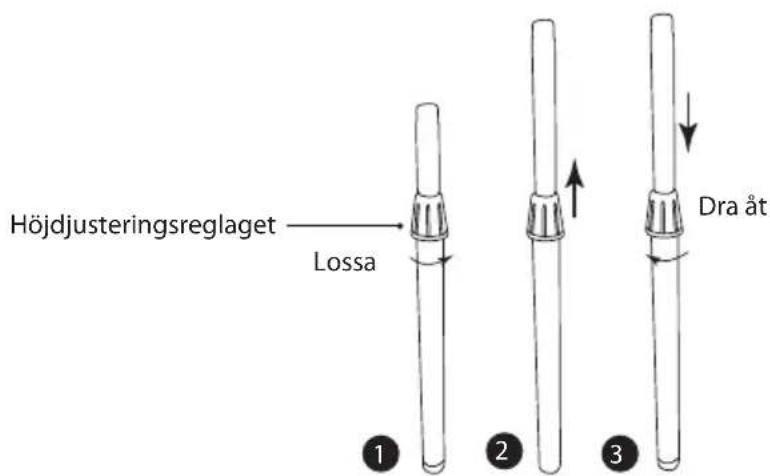

1. Justera stativets höjd.

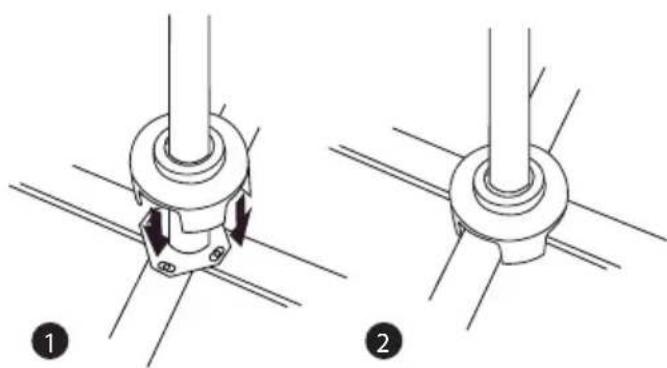

1. Täck skruvarna med stativskyddet.

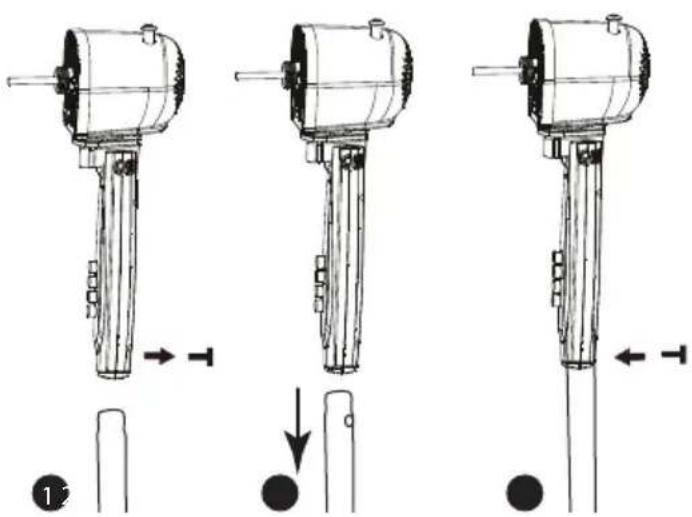

1. Lossa skruven från motorenheten, fäst motorenheten på stativet och dra åt den med skruven.

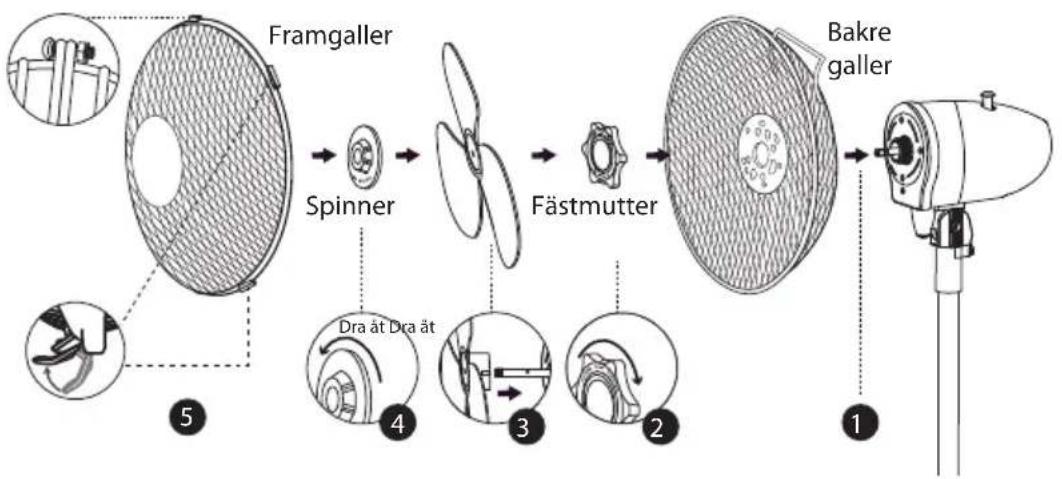

1. Fäst de främre och bakre gallren.

SE

- Tryck på hastighetsknappen för önskad hastighet. Följande inställningar finns:

0 - Fläkten stängs Av

1 - Fläkten går på lägsta hastighet
2 - Fläkten går på medelhastighet
3 - Fläkten går på högsta hastighet

• För att vinkla fläkthuvudet, tryck ner vinklingsreglaget. För att stoppa vinklingen, dra upp vinklingsreglaget.

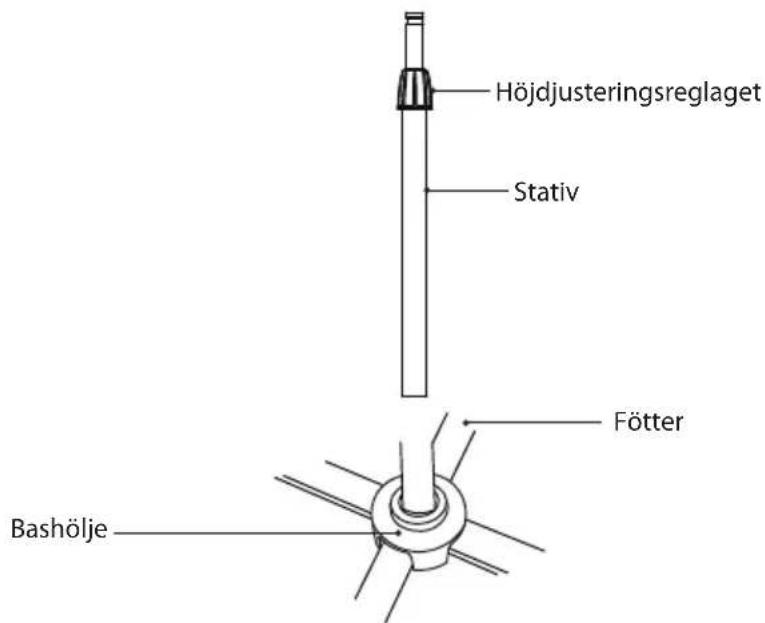

• Fläktens höjs kan justeras upp eller ner. Justera genom att lossa höjdjusteringsreglaget, dra i stativet till önskad höjd, och dra åt höjdjusteringsreglaget igen.

Rengöring

Dra ur kontakten från vägguttaget.

Använd en mjuk och lite fuktig trasa för att torka av den yttre delen av enheten. Täck aldrig enheten helt med vatten eller använd kemikalier eller rengöringsmedel som kan skada enheten.

Tips och råd

Problem Lösning
Luftflödet som kommer från enheten är svagt.	Justera upp hastigheten till en högre inställning.
Enheten fungerar inte. Kontrollera att nätkontakten är ansluten korrekt och att enheten är påslagen vid strömförsörjningen.
Andra onormala förhållanden. Dra ut fläktens kontakt från vägguttaget och kontakta en reparatör.

Specifikationer

Modell L40PFW17E
Märkspänning 220-240 V
Märkfrekvens 50 Hz
Ineffekt 40 W
Fläktens maximala luftflöde (F) 59 m	^3 /min
Fläktens ineffekt (P) 33 W
Servicevärde (SV) 1,78 (m	^3 /min)/W
Effektförbrukningen i Standbyläge (Psb)	0,0 W
Säsongsbunden elförbrukning (Q) 10,7	kWh/a
Fläktens ljudeffektnivå (Lwa) 54 dB(A)
Maximal lufthastighet (c) 2,8 meters/sec
Måttstandard för servicevärde IEC 6087	9:1986 (corr.1992)

Funktioner och specifikationer är tillbörliga att ändras utan förbehåll.

Kiitos,

Symbolen på produkten eller dess förpackning indikerar att denna produkt inte får kastas bort tillsammans med ditt vanliga hushållsavfall. Istället är det ditt ansvar att slänga bort utrustningen genom att lämna över den till en ansvarig insamlingsstation för återanvändning av

elektriska eller elektroniska apparater. Den separata återvinningscentralen för din bortkastade utrustning kommer att ta tillvara på återanvändbara produkter och konservera naturella tillgångar och intyga att utrustningen återanvänds på ett sätt som skyddar mänsklig hälsa och miljön. För ytterligare information om var du kan slänga bort ditt avfall för återanvändning, vänligen kontakta din lokala myndighet eller där du inhandlade produkten.
