Produkttyp	Kyl-frys
Modell	L177CW14E
Märke	Logik
Totalmått (H x B x D)	1775 x 550 x 580 mm
Kylvolym	160 L
Frysvolym	64 L
Energiklass	A+
Årlig energiförbrukning	243 kWh/år
Daglig energiförbrukning	0,667 kWh/24h
Klimatklass	ST (16°C till 38°C)
Frysförvaringstemperatur	≤ -18°C
Kylskåpets temperaturintervall	0-8°C (genomsnitt ≤4°C)
Avfrostningstyp (kyl)	Automatisk avfrostning
Avfrostningstyp (frys)	Frostfri
Infrysningskapacitet	3 kg/24h
Temperaturstegringstid	11 timmar
Ljudnivå	43 dB(A)
Märkspänning	220-240 V ~ 50 Hz
Märkström	0,4 A
Hyllor	2 glashyllor + 1 fryshylla i glas
Lådor	3 övre lådor + 1 bottenlåda
Grönsakslåda	1 med lock
Balkonger	2 övre + 1 nedre
Vändbar dörr	Ja
Justeringsfötter	2 framtill
Installationsavstånd	25 mm sidor, 50 mm bak, 25 mm ovan
Medföljande tillbehör	Distansdelar (x2), Bruksanvisning

Vanliga frågor - L177CW14E Logik

Hur installerar man Logik L177CW14E kylskåp?

Se till att golvet är plant och rummet är välventilerat. Placera enheten borta från värmekällor och direkt solljus. Justera justeringsfötterna för att göra den plan. Lämna 25 mm utrymme på sidorna, 50 mm på baksidan och 25 mm ovanför. Vänta 2 timmar innan du slår på den så att kylmedlet får sjunka till ro.

Hur vänder man dörren?

Koppla ur enheten och töm den. Luta den bakåt och stötta den. Ta bort topplocket, gångjärnen och dörrarna enligt anvisningarna. Flytta gångjärn och beslag till motsatt sida. Montera ihop och justera dörrarna så att tätningarna sluter tätt. Använd en Phillips-skruvmejsel och en sexkantsnyckel.

Hur rengör man kylskåpet inuti?

Ta bort alla hyllor och lådor. Torka insidan med en svag lösning av bikarbonat och varmt vatten. Skölj och torka noggrant innan du sätter tillbaka komponenterna. Rengör utsidan med en fuktig trasa och möbelpolish, undvik magnetförseglingen.

Hur avfrostar man frysfacket?

Frysen är frostfri; normalt behövs ingen avfrostning. Om frost byggs upp (över 10 mm), ta bort maten, stäng av enheten och låt dörren stå öppen. Använd en plastskrapa för att ta bort frosten. Snabba upp processen genom att placera en skål med varmt vatten inuti. Använd aldrig metallverktyg eller elektriska apparater.

Vad gör jag om kylskåpet låter ovanligt?

De flesta ljud är normala. De kommer från kompressorn och cirkulationen av kylmedel. Om ljudet är överdrivet, se till att enheten står plan och inte vidrör väggar. Om problemet kvarstår, kontakta en kvalificerad tekniker.

Hur justerar man temperaturen?

Vrid termostatratten till en högre siffra för kallare temperatur. Rekommenderad inställning är läge 3 vid normal rumstemperatur (16-38°C). För kallare miljöer, använd 1-4; för varmare, använd 5-7. Vänta 24 timmar för temperaturen att stabiliseras.

Vilka är de rekommenderade förvaringstemperaturerna?

Kylskåp: 0-8°C (genomsnitt ≤4°C). Frys: ≤ -18°C. Använd en kyl/frystermometer för att kontrollera. Enheten har en termostat för att bibehålla dessa intervall.

Hur justerar man enheten i våg?

Justera de två justeringsfötterna framtill. Vrid dem medurs eller moturs tills enheten är stabil och dörrarna är korrekt inriktade. Ett vattenpass kan användas för noggrannhet.

Varför är det kondens på utsidan av kylskåpet?

Kondens kan uppstå på grund av förändringar i rumstemperatur eller luftfuktighet. Det är normalt. Torka av med en torr trasa. Om det kvarstår, kontakta en kvalificerad tekniker.

Hur gör man sig av med Logik L177CW14E?

Släng inte den med hushållsavfall. Ta den till en angiven insamlingsplats för WEEE-återvinning. Ta bort dörrar och lås för att förhindra att barn fastnar inuti. Kontakta kommunen för avfallshanteringsalternativ.

BRUKSANVISNING L177CW14E Logik

Säkerhetsvarningar....10

Packa upp 38

Plats....39

Ställa enheten vägrätt 39

Fastsättning av brickorna 39

Luftcirkulationsbehov ....39

Ändra dörrens gångjärn....40

Rengöring före användning 43

Innan du använder enheten....43

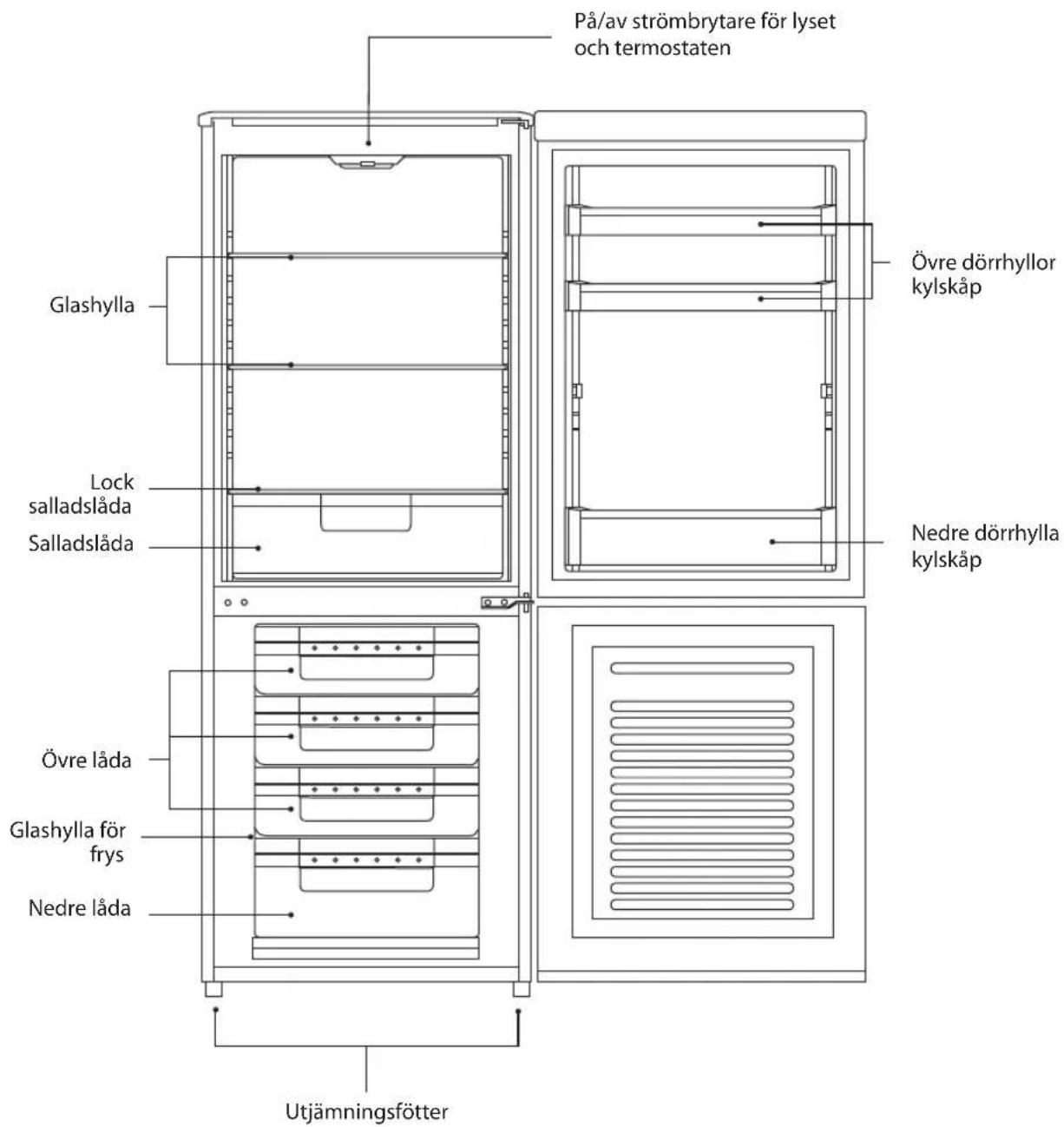

Produktöversikt 44

Hantering 45

Slå på din enhet 45

Inställning av temperaturen....45

Oväsen inuti enheten! 45

Tips för förvaring av livsmedel i enheten 45

Förberedelser för infrysning....46

Tina upp fryst mat....46

Rengöring 47

Avfrostning 47

Rengöring av insidan och utsidan av enheten....47

Underhåll 48

Försiktighet vid hantering /förflyttning av enheten 48

Service 48

Stänga av under längre perioder....48

Kondens....48

Avyttring 48

Specifikationer....49

För din egen säkerhet och för att minska risken för skador eller elektriska stötar, följ alla säkerhetsanvisningar nedan.

• Läs alla anvisningar noggrant innan du använder enheten och spara dem för framtida bruk.
• Spara bruksanvisningen. Om du överlåter enheten till en tredje part, se till att bruksanvisningen medföljer.
• Den här apparaten är avsedd för användning i hushåll inomhus samt:
  – lantbruk och gäster på hotell, motell och andra typer av boendemiljöer;
• t.ex. bed and breakfast;
  – catering och liknande icke-återförsäljarändamål.

• Se till att kontakten är lätt att nå ifall enheten behöver kopplas från elnätet.

- Om elkabeln är skadad måste den bytas ut av tillverkaren, dess servicerepresentant eller en kvalificerad tekniker för att undvika risker.

- Placera enheten på säkert avständ från värmekällor såsom element eller öppen eld eftersom kylmedlet och gasen är lättantändlig.

- Enheten måste flyttas av minst 2 personer.

- Denna apparat kan användas av barn som är minst 8 år och av personer med reducerad fysisk, sensorisk eller mental förmåga, eller personer utan erfarenhet och kunskap om de är under uppsikt eller har fått instruktioner för att använda produkten på ett säkert sätt och förstår farorna som kan uppstå. Barn skall inte leka med apparaten. Rengöring och användarunderhåll skall inte utföras av barn under 8 år och under uppsikt. Rengöring och användarunderhåll ska inte utföras av barn utan tillsyn.

- Barn bör hållas under uppsikt så att de inte leker med enheten.

- Om din enhet är utrustad med ett lås för att förhindra att barn fastnar inuti, förvara nyckeln utom räckhåll.

- Förvara inga explosiva ämnen som t.ex. aerosolburkar med brandfarlig drivgas i apparaten.

- Förvara inte flaskor eller glas i frysen. Innehåll kan expandera vid frysning vilket kan spräcka flaskan och skada frysen. (i förekommande fall)

WARNING

• Håll ventilationsöppningarna i enheten rena från smuts.
- Använd inte mekaniska verktyg eller andra föremål för att snabba på avfrostningsprocessen, andra än dem som rekommenderas av tillverkaren.
- Använd inte elektriska apparater inuti enhetens utrymme för livsmedelsförvaring, om de inte är av en typ som rekommenderas av tillverkaren.
- Skada inte kylmedelskretsen (kylmedlet är en mycket miljövänlig gas men är även antändig. Se till att kylmedelskretsen inte skadas när du tranporterar eller flyttar enheten. I händelse av skada, undvik öppna flammor eller antändningskällor och ventilera rummet där enheten är placerad under några minuter.)

WARNING

DET ÄR FARLIGT FÖR ALLA UTOM BEHÖRIG SERVICEPERSONAL ATT UTFÖRA REPARATIONER SOM KRÄVER ÖPPNANDE AV SKYDD.

FÖRSÖK INTE REPARERA SJÄLV, FÖR ATT UNDVIKA RISK FÖR ELCHOCK.

Tack för att du köpt din nya Logik kylskåp frys.

Vi rekommenderar att du tar dig tid att läsa igenom denna bruksanvisning för att fullt ut förstå alla driftsfunktioner som erbjuds.

Läs noga igenom alla säkerhetsinstruktioner före användning och behåll sedan den här bruksanvisningen för framtida bruk.

Packa upp

Ta bort allt förpackningsmaterial från produkten. Behåll förpackningsmaterialet. Om förpackningen kastas ska du följa gällande lokala föreskrifter.

Följande delar medföljer:

Glashylla för frys X 1

Lock salladslåda X 1

Övre läda X3 Nedre läda X 1

Övre dörrhylla kylskåp X 2
Nedre dörrhylla kylskåp X 1

Bakre distanser x 2

Instruktionsbok

Plats

Vid val av plats för din enhet bör du se till att golvet är plant och stadigt och att rummet är väl ventilerat med en medeltemperatur på mellan 16 °C och 38 °C. Om rumstemperaturen går under 16 °C kan frysen börja avfrostas. Undvik att placera enheten nära heta källor såsom spis, varmvattenbererader eller radiatorer. Undvik också direkt solljus eftersom det kan öka elförbrukningen. Extremt kall miljö kan också skada enheten så att den inte fungerar riktigt. Denna enhet är inte avsedd att användas i garage eller i utomhusinstallation. Täck inte över enheten med något material.

Ställa enheten vågrätt

För att göra detta används de två justerbara fötterna i framkant av enheten. Om enheten inte står vågrätt kommer dörrarna och den magnetiska förseglingarna inte att skydda korrekt.

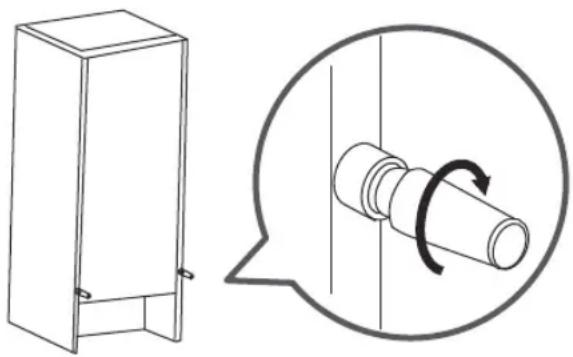

Fastsättning av brickorna

Skruva fast brickorna på vänstra och högra sidan på apparatens baksida.

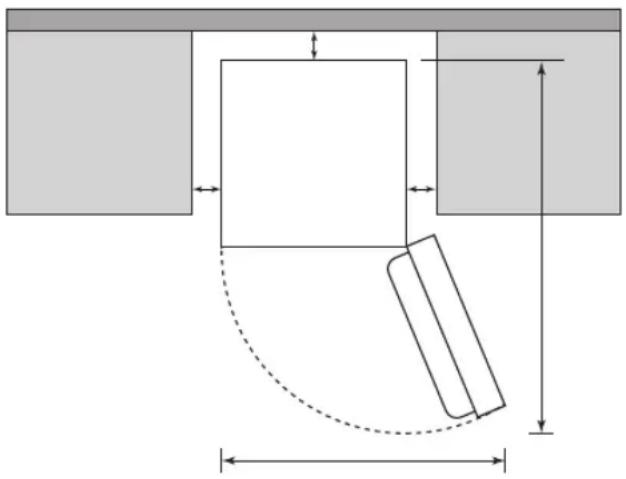

Vid installation av enheten se till att det finns 25 mm fritt utrymme på båda sidorna, 50 mm bakom och 25 mm ovanför enheten. Dörren kan öppnas åt höger eller åt vänster, beroende på vilket som passar bäst för den plats där den placeras.

Säkerställ att det finns ett dubbelt avständ och djup för enheten för att öppna dörrens maximala vinkel på 160°.

Ändra dörrens gångjärn

Verktyg som krävs: Kryss-skruvmejsel / Platt skruvmejsel / Sexkantig skruvnyckel.

• Se till att enheten är urkopplad och tömd.
- För att ta av dörren är det nödvändigt att luta skåpet bakåt. Du bör luta enheten mot något hårt, t.ex en stol så att den inte glider undan under installationsprocessen.
- Alla delar som tas bort måste sparas för att dörren ska kunna återinstalleras.
- Lägg inte enheten plant ned eftersom det kan skada kylsystemet.
• Vi rekommenderar att två personer hanterar enheten under monteringen,
- Om du vill att dörren öppnas åt andra hålllet rekommenderar vi att du kontaktar en kvalificerad tekniker. Du bör endast försöka att ändra gångjärnen själv om du tror att du har tillräckliga kunskaper för att göra detta.

1. Ta bort de 4 skruvarna från ovansidan.
2. Lyft bort övre skivan från kylskåpet.

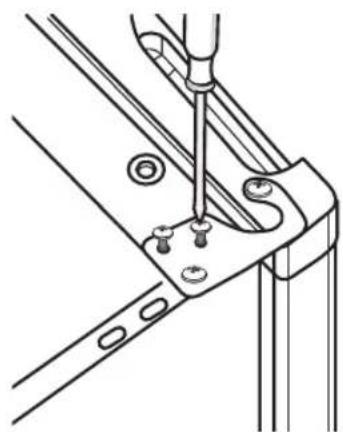

3. Ta bort de tre skruvarna och ta sedan bort det övre gångjärnet som håller dörren på plats. Lyft dörren och placera den på en vadderad yta för att förhindra att den repas.
4. Ta bort det mellersta gångjärnet genom att ta bort skruvarna. Lyft sedan den nedre dörren och placera den på en vadderad yta för att förhindra att den repas.

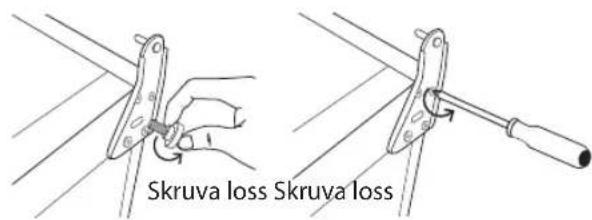

1. Ta bort de två nedre skruvarna, gångjärnskonsolen och niväjusteringsfoten från enhetens undersida. Håll gångjärnskonsolen med tillhörande skruv tillsammans.

2. Ta bort den andra nivåjusteringsfoten från andra sidan på enhetens undersida, och flytta den till motsvarande plats på motsatta sidan på enhetens undersida.

3. Sätt tillbaka det nedre gångjärnet, skruvarna och foten på enhetens motsatta sida.

4. Skruva fast det mellersta gångjärnet igen på motsatta sidan på enhetn, när frysens dörr satts tillbaka.

Se till att frysdörren hänger rätt horisontellt och vertikalt och att tätningen är stängd på båda sidorna innan det övre gångjärnet slutligen dras fast.

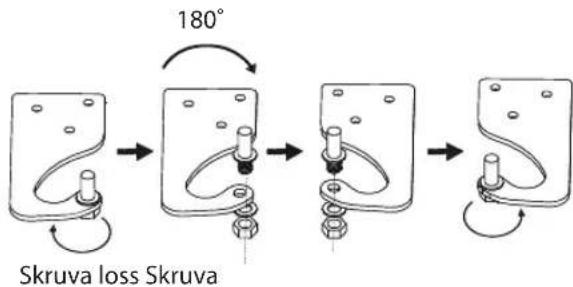

1. Ta bort och sätt tillbaka gångjärnspinnen på motsatta sidan på gångjärnet.

1. Sätt försiktigt den övre dörren tillbaka på plats. Sätt tillbaka det ihopsatta övre gångjärnet igen på motsatta sidan på enheten. Se till att kylskåpsdörren hänger rätt horisontellt och vertikalt så att tätningarna är stängda på båda sidorna innan det övre gångjärnet slutligen dras fast.

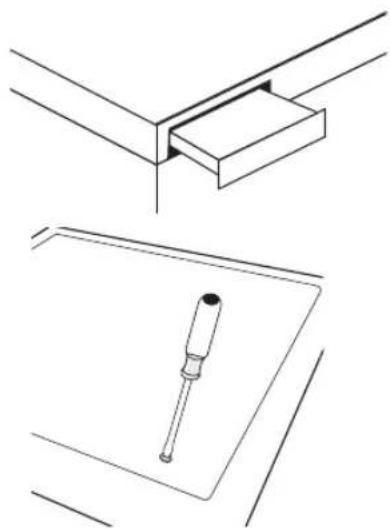

1. Flytta över ovansidans stansplåt till motsatta sidan från gångjärnen.

1. Sätt tillbaka ovansidan och fäst på plats med skruvarna.

2. När dörrarna är stängda kontrollera att dörrarna hänger rätt horisontellt och vertikalt och att tätningen är stängd på båda sidorna innan det undre gångjärnet slutligen dras fast. Justera de höjbara fötterna om så behövs.

Rengöring före användning

Torka insidan av enheten med en svag lösning av bikarbonatsoda. Skölj sedan med varmt vatten genom att använda en "urvriden" svamp eller trasa. Torka helt torrt innan du sätter tillbaka hyllorna och salladslådan. Torka av enheten utvändigt med en fuktig trasa.

Om du behöver mer information se avsnittet Rengöring.

• Innan inkoppling MÅSTE DU
Kontrollera att du har en väggkontakt som är kompatibel med kontakten som följer med enheten.
• Innan påslagning!
Slå inte på den förrän två timmar efter att enheten flyttats. Kylvätskan behöver tid att sätta sig.

Innan du använder enheten

Innan några livsmedel placeras i enheten, slå på den och vänta 24 timmar för att kontrollera att den fungerar korrekt och låt den falla till korrekt temperatur. Enheten bör inte överfyllas.

SE

Slå på din enhet

1. Innan du ansluter din enhet till elförsörjningen ställ in önskad temperatur. Kom ihåg att ju högre nummer du väljer, ju lägre temperatur. Position 3 är den rekommenderade inställningen när du använder enheten i normal temperatur (mellan 16°C och 38°C).
2. Enheten kanske inte arbetar vid korrekt temperatur och den placeras i ett synnerligen varmt eller kallt rum, eller om du öppnar dörren ofta.
3. För att garantera att enheten är tillräckligt kall för att kyla dina livsmedel tillräckligt, vänta 24 timmar innan du fyller den med livsmedel.
4. Om du är orolig över om enheten inte är tillräckligt kall och du önskar kontrollera temperaturen behöver du en särskild kylskåps-/frystermometer. Dessa finns tillgängliga i de flesta livsmedelsaffärer eller järnaffärer.

Placera termometern i mitten av enheten där den är lätt att avläsa. Låt stå över natten, temperaturen bör vara i genomsnitt 5°C.

Inställning av temperaturen

Temperaturen inuti enheten kontrolleras av en termostat. Den rekommenderade positionen är mellan 1 till 4 för kallare arbetsmiljö (t.ex. under vintern) och mellan 5 till 7 för varmare miljöer. Ställ in i enlighet med omgivande temperatur.

Oväsen inuti enheten!

Du kan uppmärksamma att enheten avger vissa ovanliga ljud. De flesta av dessa är helt normala men du bör vara medveten om dem!

De här ljuden är förorsakade av cirkulationen från den kylvätska som finns i kylsystemet. Det har blivit mera påtagligt sedan introduktionen av CFC fria gaser. Det här är inget fel och kommer inte att påverka prestandan på din enhet. Det här ljudet kommer från kompressormotorn när den pumpar den kylmedlet runt i systemet.

Tips för förvaring av livsmedel i enheten

• Tillagade kött-/fiskrätter bör alltid förvaras på en hylla ovanför färskt kött/fisk för att undvika överföring av bakterier. Förvara färskt kött/fisk i en behållare som är tillräckligt stor för att samla upp saften och täck över den ordentligt. Placera behållare på den nedersta hyllan.
• Lämna utrymme runt livsmedlet så att luften kan cirkluera inuti avdelningen. Se till att alla delar av enheten hålls kall.
• För att förhindra överföring av smak och torkning, packa in eller täck över livsmedlen separat. Frukt och grönsaker behöver inte packas in.
• Låt alltid tillagade livsmedel svalna innan de placeras i enheten. Detta hjälper till att bibehålla den interna temperaturen i enheten.
• För att förhindra att kall luft strömmar in från enheten, försök att begränsa antalet gånger som dörrarna öppnas. Vi rekommenderar att du endast öppnar dörrarna när du behöver placera livsmedel i eller ta ut livsmedel från enheten.

SE

Förberedelser för infrysning

- Använd mat av bra kvalitet och handla så lite som möjligt. Frys mat i små kvantiteter då det fryser snabbare, ta mindre tid att tina och gör att du kan kontrollera den kvantitet du behöver lättare.

- Lämna lagad mat att svalna ordentligt. Kyl mat innan infrysning om så är möjligt.

- Fundera över hur du ska laga maten innan du fryser den.

- Frys inte in mat i metallbehållare om du vill kunna laga den i mikrovågsugn direkt från frysen.

- Använd särskilda fryspåsar, tillgängliga i matvarubutiker, frysfolie, polyetenpåsar, plastlådor, aluminiumfolie (endast extra kraftig kvalitet). Om du tvekar, lagra maten med dubbla lager folie. Använd inte aluminiumfolie för syrlig mat t.ex. citrusfrukter. Använd inte tunn plastfilm eller glas, använd heller inte matbehållare utan de rengjorts.

- Pressa ut så mycket luft som möjligt från förpackningen. Du kan köpa en särskild vakuumpump som suger ut överflödig luft ut från förpackningen.

- Lämna ett litet luftutrymme när du fryser vätskor, för att tillåta maten att expandera.

- Du kan använda utrymmet i frysen på det mest effektiva sättet om du fryser vätska (eller bundna vätskor, såsom grytor) i kvadratiska block. Det här är känt som "Förformning". Häll vätskan i polyetenpåsen som är placerad inuti en kvadratisk förpackning. Frys den så här, ta sedan bort förpackningen och försegla påsen.

- Sätt etikett på din frysta mat eftersom de ser likadana ut i fruset tillständ. Använd en särskild frystejp, etiketter och pennor med olika färger. Detta gör att du enkelt kan organisera och effektivt använda frysen. Skriv innehåll och datum, i annat fall kan den frysta maten överskrida lagringstiden och detta kan orsaka matförgiftning. Se ditt livsmedels förpackning för rekommenderad lagringstid.

- Du kan också lägg till vikt och noteringar om matlagningen som t.ex. "ska tinas först" eller "laga från frysen" och håll en separat "loggbok" om vad som är i varje låda. Det här kommer att bespara dig från att öppna dörren och söka runt i frysen i onödan.

1. Ta ut den frysta maten från frysen och avtäck den frysta maten. Låt den tina i rumstemperatur. Glöm inte bort att upptining på ett varmt ställer kan stimulera bakterietillväxt och tillagning vid låga temperaturer kanske inte förintar de farliga bakterierna.

2. Töm bort vattnet och släng bort den vätska som förloras under upptiningen.

3. Se alltid till att det inte finns iskristaller i maten innan du tillagar den, särskilt kött. De här kristallerna indikerar att maten inte är tillräckligt tinad.

4. Laga maten så snart som möjligt efter upptining.

5. Många mikrovågsugnar och ugnar har upptiningsfunktion. För att undvika att bakterier byggs upp, använd endast den här funktionen om du planerar att laga maten direkt efteråt.

Frys inte om någon mat som har tinats upp om du inte lagar den igen, för att döda skadliga bakterier. Frys aldrig om upptinade skaldjur. Förslut förpackningarna ordentligt efter att du har tagit ut det du ska tina. På det sättet förebygger du torkning eller frysskador och uppbyggandet av frost på kvarvarande mat.

Avfrostning

Frost kan samlas på ytan längst bak på enheten. Den kommer automatiskt att frostas av när kompressorn är avslagen.

Vatten rinner via dräneringshålet till uppsamlingsbrickan ovanför kompressorn där vattnet avdunstar.

Se till att dräneringshålet är kontrollerat och rengjort ofta så att vatten kan rinna ut från lagringsutrymmet.

Frysdelen på den här enheten är frostfri. Använd på rätt sätt borde det inte samlas någon frost alls.

Vid felaktig användning av frysdelen kan frost skapas när enheten har använts under en längre tid. Skrapa bort frost genom att använda en plastskrapa (medföljer ej).

Använd inte ett instrument i metall eller ett skarpt instrument och använd inte någon elektrisk apparat för att hjälpa till vid avfrostningen.

Vi rekommenderar att avfrostning sker när frostlagret byggts upp till 10mm. Gör detta när det finns lite varor i frysen och följ dessa procedurer:

1. Ta ut maten, stäng av enheten med huvudströmbrytaren och lämna dörren öppen. I bästa fall bör den frysta maten placeras in en annan frys. Om det inte är möjligt, paketera maten först i flera lager av tidningspapper eller i stora handdukar och sedan i en filt för att hålla den kall.
2. Lägg en torr handduk på kanten av hyllan. Skrapa bort frosten med en plastskrapa. Genom att påskynda upptining av resten av frosten kan du placera skålar med hett vatten inuti frysavdelningen och stänga dörren. När den fasta frosten lossnar, skrapa på den med en plastskrapa.
3. När avfrostningen är klar, gör ren enhetens inre och yttre ytor.

Rengöring av insidan och utsidan av enheten

• Ta bort alla hyllor och lädor.
- Torka av insidan av enheten med en svag lösning av bikarbonat, skölj sedan med varmt vatten genom att använda en "urvriden" svamp eller trasa. Torka helt torrt innan du sätter tillbaka hyllorna och lädan.
- Använd en fuktig trasa för att göra rent utsidan och torka sedan med vanligt standardmöbelpolish. Se till att dörrarna är stängda, så att polermedlet inte hamnar på den magnetiska dörrtätningen eller på insidan av skåpet.

Försiktighet vid hantering /förflyttning av enheten

Håll i enheten runt sidorna eller basen när den ska flyttas. Under inga förhållanden får den lyftas genom att hålla i kanterna längst upp.

Service

Enheten bör endast ges service av en auktoriserad tekniker och endast originalreservdelar bör användas. Under inga förhållanden bör du försöka att reparera enheten själv. Reparationer som utförts av en oerfaren person kan orsaka skador och allvarliga funktionsfel. Kontakta en kvalificerad tekniker.

Stänga av under längre perioder

Om enheten inte används under en längre tid, dra ur sladden, töm enheten på mat och rengör den. Lämna dörren till enheten lite öppen för att undvika att otrevlig lukt uppstår.

Kondens

Kondens kan uppstå på kylskåpets utsida. Detta kan bero på ändrad rumstemperatur. Torka av fukten. Om problemet kvarstår, se till att kontakta en kvalificerad tekniker för assistans.

Avyttring

Gamla enheter kan fortfarande ha restvärde. En miljövänlig metod för att slänga bort din apparat kommer att se till att värdefullt råmaterial kan tas omhand och användas igen. Kylmedlet som används i enheten och isoleringsmaterial behöver särskilt förfarande vid bortskaffande. Se till att inget av rören på baksidan av enheten är skadade innan du gör dig av med den.

Uppdaterad information angående avfallsalternativ för din gamla apparat och paketeringen från den nya kan fås av ditt lokala kommunkontor

Om en gammal apparat kastas bryt då bort alla läs eller läshakar och ta bort dörren som en säkerhetsåtgärd.

Modell L177CW14E
Produktkategori Kategori 7 (kylskåp – frys)
Yttermått (H x B x D) 1775 x 550 x 580 mm
Förvaringsutrymme i kyl 160L
Förvaringsutrymme för frusen mat	64L * ***
Avfrostningstyp Kylskåp = Auto, Frys = Frostfri
Klimatklass ST
Denna produkt är avsedd att användas i en rumstemperatur mellan 16 °C och 38°C.
Förvaringstemperatur	Frys: ≤-18 °CKylskåp: 0-8 °C, genomsnitt ≤ 4 °C
Energiförbrukning 0.667kWh / 24h
Energiförbrukning 243 kwh per år, baserat på normala testresultat under 24 timmar.Faktisk energiförbrukning beror på hur apparaten används och var den är placerad.
Luftburet akustiskt buller 43dB(A)
Energiklass A+
Temperaturökningstid 11 tim
Fryskapacitet 3kg/24h
Märkspänning AC 220~240V/50Hz
Märkström 0.4A

Egenskaper och speci kationer kan ändras utan föregående meddelande.

Symbolen på produkten eller dess förpackning indikerar att denna produkt inte får kastas bort tillsammans med ditt vanliga hushållsavfall. Istället är det ditt ansvar att slänga bort utrustningen genom att lämna över den till en ansvarig insamlingsstation för återanvändning av elektriska eller elektroniska apparater. Den separata återvinningscentralen för din bortkastade utrustning kommer att ta tillvara på återanvändbara produkter och konservera naturella tillgångar och intyga att utrustningen återanvänds på ett sätt som skyddar mänsklig hälsa och miljön. För ytterligare information om var du kan slänga bort ditt avfall för återanvändning, vänligen kontakta din lokala myndighet eller där du inhandlade produkten.

FI

Säkerhetsvarningar.... 10

Packa upp 38

Plats....39

Ställa enheten vägrätt 39

Fastsättning av brickorna 39

Luftcirkulationsbehov ....39

Ändra dörrens gångjärn....40

Rengöring före användning 43

Innan du använder enheten....43

Produktöversikt.... 44

Hantering 45

Slå på din enhet 45

Inställning av temperaturen....45

Oväsen inuti enheten! 45

Tips för förvaring av livsmedel i enheten 45

Förberedelser för infrysning....46

Tina upp fryst mat....46

Rengöring 47

Avfrostning....47

Rengöring av insidan och utsidan av enheten....47

Underhåll 48

Försiktighet vid hantering /förflyttning av enheten 48

Service 48

Stänga av under längre perioder....48

Kondens....48

Avyttring 48

Specifikationer....49

För din egen säkerhet och för att minska risken för skador eller elektriska stötar, följ alla säkerhetsanvisningar nedan.

• Läs alla anvisningar noggrant innan du använder enheten och spara dem för framtida bruk.
• Spara bruksanvisningen. Om du överlåter enheten till en tredje part, se till att bruksanvisningen medföljer.
• Den här apparaten är avsedd för användning i hushåll inomhus samt:
  – lantbruk och gäster på hotell, motell och andra typer av boendemiljöer;
• t.ex. bed and breakfast;
  – catering och liknande icke-återförsäljarändamål.

• Se till att kontakten är lätt att nå ifall enheten behöver kopplas från elnätet.

- Om elkabeln är skadad måste den bytas ut av tillverkaren, dess servicerepresentant eller en kvalificerad tekniker för att undvika risker.

- Placera enheten på säkert avständ från värmekällor såsom element eller öppen eld eftersom kylmedlet och gasen är lättantändlig.

- Enheten måste flyttas av minst 2 personer.

- Denna apparat kan användas av barn som är minst 8 år och av personer med reducerad fysisk, sensorisk eller mental förmåga, eller personer utan erfarenhet och kunskap om de är under uppsikt eller har fått instruktioner för att använda produkten på ett säkert sätt och förstår farorna som kan uppstå. Barn skall inte leka med apparaten. Rengöring och användarunderhåll skall inte utföras av barn under 8 år och under uppsikt. Rengöring och användarunderhåll ska inte utföras av barn utan tillsyn.

- Barn bör hållas under uppsikt så att de inte leker med enheten.

- Om din enhet är utrustad med ett lås för att förhindra att barn fastnar inuti, förvara nyckeln utom räckhåll.

- Förvara inga explosiva ämnen som t.ex. aerosolburkar med brandfarlig drivgas i apparaten.

- Förvara inte flaskor eller glas i frysen. Innehåll kan expandera vid frysning vilket kan spräcka flaskan och skada frysen. (i förekommande fall)

WARNING

• Håll ventilationsöppningarna i enheten rena från smuts.
- Använd inte mekaniska verktyg eller andra föremål för att snabba på avfrostningsprocessen, andra än dem som rekommenderas av tillverkaren.
- Använd inte elektriska apparater inuti enhetens utrymme för livsmedelsförvaring, om de inte är av en typ som rekommenderas av tillverkaren.
- Skada inte kylmedelskretsen (kylmedlet är en mycket miljövänlig gas men är även antändig. Se till att kylmedelskretsen inte skadas när du tranporterar eller flyttar enheten. I händelse av skada, undvik öppna flammor eller antändningskällor och ventilera rummet där enheten är placerad under några minuter.)

WARNING

DET ÄR FARLIGT FÖR ALLA UTOM BEHÖRIG SERVICEPERSONAL ATT UTFÖRA REPARATIONER SOM KRÄVER ÖPPNANDE AV SKYDD.

FÖRSÖK INTE REPARERA SJÄLV, FÖR ATT UNDVIKA RISK FÖR ELCHOCK.

Tack för att du köpt din nya Logik kylskåp frys.

Vi rekommenderar att du tar dig tid att läsa igenom denna bruksanvisning för att fullt ut förstå alla driftsfunktioner som erbjuds.

Läs noga igenom alla säkerhetsinstruktioner före användning och behåll sedan den här bruksanvisningen för framtida bruk.

Packa upp

Ta bort allt förpackningsmaterial från produkten. Behåll förpackningsmaterialet. Om förpackningen kastas ska du följa gällande lokala föreskrifter.

Följande delar medföljer:

Glashylla för frys X 1

Lock salladslåda X 1

Övre läda X3 Nedre läda X 1

Övre dörrhylla kylskåp X 2
Nedre dörrhylla kylskåp X 1

Bakre distanser x 2

Instruktionsbok

Plats

Vid val av plats för din enhet bör du se till att golvet är plant och stadigt och att rummet är väl ventilerat med en medeltemperatur på mellan 16 °C och 38 °C. Om rumstemperaturen går under 16 °C kan frysen börja avfrostas. Undvik att placera enheten nära heta källor såsom spis, varmvattenbererader eller radiatorer. Undvik också direkt solljus eftersom det kan öka elförbrukningen. Extremt kall miljö kan också skada enheten så att den inte fungerar riktigt. Denna enhet är inte avsedd att användas i garage eller i utomhusinstallation. Täck inte över enheten med något material.

Ställa enheten vågrätt

För att göra detta används de två justerbara fötterna i framkant av enheten. Om enheten inte står vågrätt kommer dörrarna och den magnetiska förseglingarna inte att skydda korrekt.

Fastsättning av brickorna

Skruva fast brickorna på vänstra och högra sidan på apparatens baksida.

Vid installation av enheten se till att det finns 25 mm fritt utrymme på båda sidorna, 50 mm bakom och 25 mm ovanför enheten. Dörren kan öppnas åt höger eller åt vänster, beroende på vilket som passar bäst för den plats där den placeras.

Säkerställ att det finns ett dubbelt avständ och djup för enheten för att öppna dörrens maximala vinkel på 160°.

Ändra dörrens gångjärn

Verktyg som krävs: Kryss-skruvmejsel / Platt skruvmejsel / Sexkantig skruvnyckel.

• Se till att enheten är urkopplad och tömd.
- För att ta av dörren är det nödvändigt att luta skåpet bakåt. Du bör luta enheten mot något hårt, t.ex en stol så att den inte glider undan under installationsprocessen.
- Alla delar som tas bort måste sparas för att dörren ska kunna återinstalleras.
- Lägg inte enheten plant ned eftersom det kan skada kylsystemet.
• Vi rekommenderar att två personer hanterar enheten under monteringen,
- Om du vill att dörren öppnas åt andra hållet rekommenderar vi att du kontaktar en kvalificerad tekniker. Du bör endast försöka att ändra gångjärnen själv om du tror att du har tillräckliga kunskaper för att göra detta.

1. Ta bort de 4 skruvarna från ovansidan.
2. Lyft bort övre skivan från kylskåpet.
3. Ta bort de tre skruvarna och ta sedan bort det övre gångjärnet som håller dörren på plats. Lyft dörren och placera den på en vadderad yta för att förhindra att den repas.
4. Ta bort det mellersta gångjärnet genom att ta bort skruvarna. Lyft sedan den nedre dörren och placera den på en vadderad yta för att förhindra att den repas.

1. Ta bort de två nedre skruvarna, gångjärnskonsolen och niväjusteringsfoten från enhetens undersida. Håll gångjärnskonsolen med tillhörande skruv tillsammans.

2. Ta bort den andra nivåjusteringsfoten från andra sidan på enhetens undersida, och flytta den till motsvarande plats på motsatta sidan på enhetens undersida.

3. Sätt tillbaka det nedre gångjärnet, skruvarna och foten på enhetens motsatta sida.

4. Skruva fast det mellersta gångjärnet igen på motsatta sidan på enhetn, när frysens dörr satts tillbaka.

Se till att frysdörren hänger rätt horisontellt och vertikalt och att tätningen är stängd på båda sidorna innan det övre gångjärnet slutligen dras fast.

1. Ta bort och sätt tillbaka gångjärnspinnen på motsatta sidan på gångjärnet.

1. Sätt försiktigt den övre dörren tillbaka på plats. Sätt tillbaka det ihopsatta övre gångjärnet igen på motsatta sidan på enheten. Se till att kylskåpsdörren hänger rätt horisontellt och vertikalt så att tätningarna är stängda på båda sidorna innan det övre gångjärnet slutligen dras fast.

1. Flytta över ovansidans stansplåt till motsatta sidan från gångjärnen.

1. Sätt tillbaka ovansidan och fäst på plats med skruvarna.

2. När dörrarna är stängda kontrollera att dörrarna hänger rätt horisontellt och vertikalt och att tätningen är stängd på båda sidorna innan det undre gångjärnet slutligen dras fast. Justera de höjbara fötterna om så behövs.

Rengöring före användning

Torka insidan av enheten med en svag lösning av bikarbonatsoda. Skölj sedan med varmt vatten genom att använda en "urvriden" svamp eller trasa. Torka helt torrt innan du sätter tillbaka hyllorna och salladslådan. Torka av enheten utvändigt med en fuktig trasa.

Om du behöver mer information se avsnittet Rengöring.

• Innan inkoppling MÅSTE DU
Kontrollera att du har en väggkontakt som är kompatibel med kontakten som följer med enheten.
• Innan påslagning!
Slå inte på den förrän två timmar efter att enheten flyttats. Kylvätskan behöver tid att sätta sig.

Innan du använder enheten

Innan några livsmedel placeras i enheten, slå på den och vänta 24 timmar för att kontrollera att den fungerar korrekt och låt den falla till korrekt temperatur. Enheten bör inte överfyllas.

SE

Slå på din enhet

1. Innan du ansluter din enhet till elförsörjningen ställ in önskad temperatur. Kom ihåg att ju högre nummer du väljer, ju lägre temperatur. Position 3 är den rekommenderade inställningen när du använder enheten i normal temperatur (mellan 16°C och 38°C).
2. Enheten kanske inte arbetar vid korrekt temperatur och den placeras i ett synnerligen varmt eller kallt rum, eller om du öppnar dörren ofta.
3. För att garantera att enheten är tillräckligt kall för att kyla dina livsmedel tillräckligt, vänta 24 timmar innan du fyller den med livsmedel.
4. Om du är orolig över om enheten inte är tillräckligt kall och du önskar kontrollera temperaturen behöver du en särskild kylskåps-/frystermometer. Dessa finns tillgängliga i de flesta livsmedelsaffärer eller järnaffärer.

Placera termometern i mitten av enheten där den är lätt att avläsa. Låt stå över natten, temperaturen bör vara i genomsnitt 5°C.

Inställning av temperaturen

Temperaturen inuti enheten kontrolleras av en termostat. Den rekommenderade positionen är mellan 1 till 4 för kallare arbetsmiljö (t.ex. under vintern) och mellan 5 till 7 för varmare miljöer. Ställ in i enlighet med omgivande temperatur.

Oväsen inuti enheten!

Du kan uppmärksamma att enheten avger vissa ovanliga ljud. De flesta av dessa är helt normala men du bör vara medveten om dem!

De här ljuden är förorsakade av cirkulationen från den kylvätska som finns i kylsystemet. Det har blivit mera påtagligt sedan introduktionen av CFC fria gaser. Det här är inget fel och kommer inte att påverka prestandan på din enhet. Det här ljudet kommer från kompressormotorn när den pumpar den kylmedlet runt i systemet.

Tips för förvaring av livsmedel i enheten

• Tillagade kött-/fiskrätter bör alltid förvaras på en hylla ovanför färskt kött/fisk för att undvika överföring av bakterier. Förvara färskt kött/fisk i en behållare som är tillräckligt stor för att samla upp saften och täck över den ordentligt. Placera behållare på den nedersta hyllan.
• Lämna utrymme runt livsmedlet så att luften kan cirkluera inuti avdelningen. Se till att alla delar av enheten hålls kall.
• För att förhindra överföring av smak och torkning, packa in eller täck över livsmedlen separat. Frukt och grönsaker behöver inte packas in.
• Låt alltid tillagade livsmedel svalna innan de placeras i enheten. Detta hjälper till att bibehålla den interna temperaturen i enheten.
• För att förhindra att kall luft strömmar in från enheten, försök att begränsa antalet gånger som dörrarna öppnas. Vi rekommenderar att du endast öppnar dörrarna när du behöver placera livsmedel i eller ta ut livsmedel från enheten.

SE

Förberedelser för infrysning

- Använd mat av bra kvalitet och handla så lite som möjligt. Frys mat i små kvantiteter då det fryser snabbare, ta mindre tid att tina och gör att du kan kontrollera den kvantitet du behöver lättare.

- Lämna lagad mat att svalna ordentligt. Kyl mat innan infrysning om så är möjligt.

- Fundera över hur du ska laga maten innan du fryser den.

- Frys inte in mat i metallbehållare om du vill kunna laga den i mikrovågsugn direkt från frysen.

- Använd särskilda fryspåsar, tillgängliga i matvarubutiker, frysfolie, polyetenpåsar, plastlådor, aluminiumfolie (endast extra kraftig kvalitet). Om du tvekar, lagra maten med dubbla lager folie. Använd inte aluminiumfolie för syrlig mat t.ex. citrusfrukter. Använd inte tunn plastfilm eller glas, använd heller inte matbehållare utan de rengjorts.

- Pressa ut så mycket luft som möjligt från förpackningen. Du kan köpa en särskild vakuumpump som suger ut överflödig luft ut från förpackningen.

- Lämna ett litet luftutrymme när du fryser vätskor, för att tillåta maten att expandera.

- Du kan använda utrymmet i frysen på det mest effektiva sättet om du fryser vätska (eller bundna vätskor, såsom grytor) i kvadratiska block. Det här är känt som "Förformning". Häll vätskan i polyetenpåsen som är placerad inuti en kvadratisk förpackning. Frys den så här, ta sedan bort förpackningen och försegla påsen.

- Sätt etikett på din frysta mat eftersom de ser likadana ut i fruset tillständ. Använd en särskild frystejp, etiketter och pennor med olika färger. Detta gör att du enkelt kan organisera och effektivt använda frysen. Skriv innehåll och datum, i annat fall kan den frysta maten överskrida lagringstiden och detta kan orsaka matförgiftning. Se ditt livsmedels förpackning för rekommenderad lagringstid.

- Du kan också lägg till vikt och noteringar om matlagningen som t.ex. "ska tinas först" eller "laga från frysen" och håll en separat "loggbok" om vad som är i varje låda. Det här kommer att bespara dig från att öppna dörren och söka runt i frysen i onödan.

1. Ta ut den frysta maten från frysen och avtäck den frysta maten. Låt den tina i rumstemperatur. Glöm inte bort att upptining på ett varmt ställer kan stimulera bakterietillväxt och tillagning vid låga temperaturer kanske inte förintar de farliga bakterierna.

2. Töm bort vattnet och släng bort den vätska som förloras under upptiningen.

3. Se alltid till att det inte finns iskristaller i maten innan du tillagar den, särskilt kött. De här kristallerna indikerar att maten inte är tillräckligt tinad.

4. Laga maten så snart som möjligt efter upptining.

5. Många mikrovågsugnar och ugnar har upptiningsfunktion. För att undvika att bakterier byggs upp, använd endast den här funktionen om du planerar att laga maten direkt efteråt.

Frys inte om någon mat som har tinats upp om du inte lagar den igen, för att döda skadliga bakterier. Frys aldrig om upptinade skaldjur. Förslut förpackningarna ordentligt efter att du har tagit ut det du ska tina. På det sättet förebygger du torkning eller frysskador och uppbyggandet av frost på kvarvarande mat.

Avfrostning

Frost kan samlas på ytan längst bak på enheten. Den kommer automatiskt att frostas av när kompressorn är avslagen.

Vatten rinner via dräneringshålet till uppsamlingsbrickan ovanför kompressorn där vattnet avdunstar.

Se till att dräneringshålet är kontrollerat och rengjort ofta så att vatten kan rinna ut från lagringsutrymmet.

Frysdelen på den här enheten är frostfri. Använd på rätt sätt borde det inte samlas någon frost alls.

Vid felaktig användning av frysdelen kan frost skapas när enheten har använts under en längre tid. Skrapa bort frost genom att använda en plastskrapa (medföljer ej).

Använd inte ett instrument i metall eller ett skarpt instrument och använd inte någon elektrisk apparat för att hjälpa till vid avfrostningen.

Vi rekommenderar att avfrostning sker när frostlagret byggts upp till 10mm. Gör detta när det finns lite varor i frysen och följ dessa procedurer:

1. Ta ut maten, stäng av enheten med huvudströmbrytaren och lämna dörren öppen. I bästa fall bör den frysta maten placeras in en annan frys. Om det inte är möjligt, paketera maten först i flera lager av tidningspapper eller i stora handdukar och sedan i en filt för att hålla den kall.
2. Lägg en torr handduk på kanten av hyllan. Skrapa bort frosten med en plastskrapa. Genom att påskynda upptining av resten av frosten kan du placera skålar med hett vatten inuti frysavdelningen och stänga dörren. När den fasta frosten lossnar, skrapa på den med en plastskrapa.
3. När avfrostningen är klar, gör ren enhetens inre och yttre ytor.

Rengöring av insidan och utsidan av enheten

• Ta bort alla hyllor och lädor.
- Torka av insidan av enheten med en svag lösning av bikarbonat, skölj sedan med varmt vatten genom att använda en "urvriden" svamp eller trasa. Torka helt torrt innan du sätter tillbaka hyllorna och lädan.
- Använd en fuktig trasa för att göra rent utsidan och torka sedan med vanligt standardmöbelpolish. Se till att dörrarna är stängda, så att polermedlet inte hamnar på den magnetiska dörrtätningen eller på insidan av skåpet.

Försiktighet vid hantering /förflyttning av enheten

Håll i enheten runt sidorna eller basen när den ska flyttas. Under inga förhållanden får den lyftas genom att hålla i kanterna längst upp.

Service

Enheten bör endast ges service av en auktoriserad tekniker och endast originalreservdelar bör användas. Under inga förhållanden bör du försöka att reparera enheten själv. Reparationer som utförts av en oerfaren person kan orsaka skador och allvarliga funktionsfel. Kontakta en kvalificerad tekniker.

Stänga av under längre perioder

Om enheten inte används under en längre tid, dra ur sladden, töm enheten på mat och rengör den. Lämna dörren till enheten lite öppen för att undvika att otrevlig lukt uppstår.

Kondens

Kondens kan uppstå på kylskåpets utsida. Detta kan bero på ändrad rumstemperatur. Torka av fukten. Om problemet kvarstår, se till att kontakta en kvalificerad tekniker för assistans.

Avyttring

Gamla enheter kan fortfarande ha restvärde. En miljövänlig metod för att slänga bort din apparat kommer att se till att värdefullt råmaterial kan tas omhand och användas igen. Kylmedlet som används i enheten och isoleringsmaterial behöver särskilt förfarande vid bortskaffande. Se till att inget av rören på baksidan av enheten är skadade innan du gör dig av med den.

Uppdaterad information angående avfallsalternativ för din gamla apparat och paketeringen från den nya kan fås av ditt lokala kommunkontor

Om en gammal apparat kastas bryt då bort alla läs eller läshakar och ta bort dörren som en säkerhetsåtgärd.

Modell L177CW14E
Produktkategori Kategori 7 (kylskåp - frys)
Yttermått (H x B x D) 1775 x 550 x 580 mm
Förvaringsutrymme i kyl 160L
Förvaringsutrymme för frusen mat	64L ***
Avfrostningstyp Kylskåp = Auto, Frys = Frostfri
Klimatklass ST
Denna produkt är avsedd att användas i en rumstemperatur mellan 16 °C och 38°C.
Förvaringstemperatur	Frys: ≤-18 °CKylskåp: 0-8 °C, genomsnitt ≤ 4 °C
Energiförbrukning 0.667kWh / 24h
Energiförbrukning 243 kwh per år, baserat på normala testresultat under 24 timmar.Faktisk energiförbrukning beror på hur apparaten används och var den är placerad.
Luftburet akustiskt buller 43dB(A)
Energiklass A+
Temperaturökningstid 11 tim
Fryskapacitet 3kg/24h
Märkspänning AC 220~240V/50Hz
Märkström	0.4A

Egenskaper och specifikationer kan ändras utan föregående meddelande.

Symbolen på produkten eller dess förpackning indikerar att denna produkt inte får kastas bort tillsammans med ditt vanliga hushållsavfall. Istället är det ditt ansvar att slänga bort utrustningen genom att lämna över den till en ansvarig insamlingsstation för återanvändning av elektriska eller elektroniska apparater. Den separata återvinningscentralen för din bortkastade utrustning kommer att ta tillvara på återanvändbara produkter och konservera naturella tillgångar och intyga att utrustningen återanvänds på ett sätt som skyddar mänsklig hälsa och miljön. För ytterligare information om var du kan slänga bort ditt avfall för återanvändning, vänligen kontakta din lokala myndighet eller där du inhandlade produkten.

FI
