Produkttype	Kjøle-/fryseskap
Modell	L177CW14E
Merke	Logik
Totale mål (H x B x D)	1775 x 550 x 580 mm
Oppbevaringsvolum for fersk mat	160 L
Oppbevaringsvolum for fryst mat	64 L
Energieffektivitetsklasse	A+
Årlig energiforbruk	243 kWh/år
Daglig energiforbruk	0,667 kWh/24h
Klimaklasse	ST (16°C til 38°C)
Frysetemperatur	≤ -18°C
Kjøleskapstemperaturområde	0-8°C (gjennomsnitt ≤4°C)
Avrimingstype (kjøleskap)	Automatisk avriming
Avrimingstype (fryser)	Frostfritt
Frysekapasitet	3 kg/24h
Temperaturstigningstid	11 timer
Støynivå	43 dB(A)
Merkespenning	220-240 V ~ 50 Hz
MerkeStrøm	0,4 A
Hyller	2 glasshyller + 1 glasshylle til fryser
Skuffer	3 øvre skuffer + 1 bunnskuff
Salatboks	1 med lokk
Dørhyller	2 øvre + 1 nedre
Vendbar dør	Ja
Justeringsføtter	2 foran
Installasjonsklaring	25 mm sider, 50 mm bak, 25 mm topp
Medfølgende tilbehør	Avstandsstykker (x2), bruksanvisning

Ofte stilte spørsmål - L177CW14E Logik

Hvordan installere Logik L177CW14E kjøleskapet?

Sørg for at gulvet er flatt og rommet er godt ventilert. Plasser enheten vekk fra varmekilder og direkte sollys. Juster nivelleringsføttene for å gjøre den i vater. La 25 mm klaring på sidene, 50 mm bak og 25 mm på toppen. Vent 2 timer før du slår på for å la kjølevæsken sette seg.

Hvordan reversere dørsvingen?

Koble fra enheten og tøm den. Vipp den bakover og støtt den. Fjern toppdekselet, hengslene og dørene i henhold til instruksjonene. Flytt hengsler og maskinvare til motsatt side. Sett sammen igjen og juster dørene slik at tetningene lukker seg ordentlig. Bruk en Philos skrutrekker og sekskantnøkkel.

Hvordan rengjøre kjøleskapets interiør?

Fjern alle hyller og skuffer. Tørk innsiden med en svak løsning av natron og varmt vann. Skyll og tørk helt før du setter tilbake komponentene. Rengjør utsiden med en fuktig klut og møbelpolish, unngå magnetforseglingen.

Hvordan avrime fryserrommet?

Fryseren er frostfri; normalt er ingen avriming nødvendig. Hvis det bygger seg opp frost (over 10 mm), fjern mat, slå av enheten og la døren stå åpen. Bruk en plastskrape for å fjerne frost. Fremskynd ved å plassere en bolle med varmt vann inni. Bruk aldri metallverktøy eller elektriske apparater.

Hva bør jeg gjøre hvis kjøleskapet lager uvanlige lyder?

De fleste lyder er normale. De kommer fra kompressoren og kjølemiddelsirkulasjonen. Hvis støyen er overdreven, kontroller at enheten står i vater og ikke berører vegger. Hvis problemet vedvarer, kontakt en kvalifisert tekniker.

Hvordan justere temperaturen?

Drei termostatknappen til et høyere tall for en kaldere temperatur. Anbefalt innstilling er posisjon 3 ved normal romtemperatur (16-38°C). For kaldere omgivelser, bruk 1-4; for varmere, bruk 5-7. Vent 24 timer for at temperaturen skal stabilisere seg.

Hva er anbefalte oppbevaringstemperaturer?

Kjøleskap: 0-8°C (gjennomsnitt ≤4°C). Fryser: ≤ -18°C. Bruk et kjøleskaps-/frysertermometer for å kontrollere. Enheten har en termostat for å opprettholde disse områdene.

Hvordan nivellere enheten?

Juster de to nivelleringsføttene foran. Drei dem med eller mot klokken til enheten er stabil og dørene justeres riktig. Et vater kan brukes for nøyaktighet.

Hvorfor er det kondens på utsiden av kjøleskapet?

Kondens kan oppstå på grunn av endringer i romtemperatur eller fuktighet. Det er normalt. Tørk det av med en tørr klut. Hvis det vedvarer, kontakt en kvalifisert tekniker.

Hvordan avhende Logik L177CW14E?

Ikke kast sammen med husholdningsavfall. Ta det til et angitt innsamlingssted for WEEE-resirkulering. Fjern dører og låser for å forhindre at barn blir innesperret. Kontakt lokale myndigheter for avhendingsalternativer.

BRUKSANVISNING L177CW14E Logik

Installasjons-/Instruksjonsmanual

Kombiskap Kjøl-Frys

NO

Installation-/Instruktionsbok

Kyl Frys

SE

Asennus/Käyttöopas

Jääkaappipakastin

FI

Installasjons-/Instruksjonsmanual

Kombiskap Kjøl-Frys

NO

Installation-/Instruktionsbok

Kyl Frys

SE

Asennus/Käyttöopas

Jääkaappipakastin

FI

Sikkerhetsadvarsler 9

Pakke opp....26

Plassering 27

Nivellere enheten....27

Innstallering av avstandsstykker 27

Plassbehov 27

Bytte dørhengslingen....28

Rengjøring før bruk 31

Før du bruker enheten 31

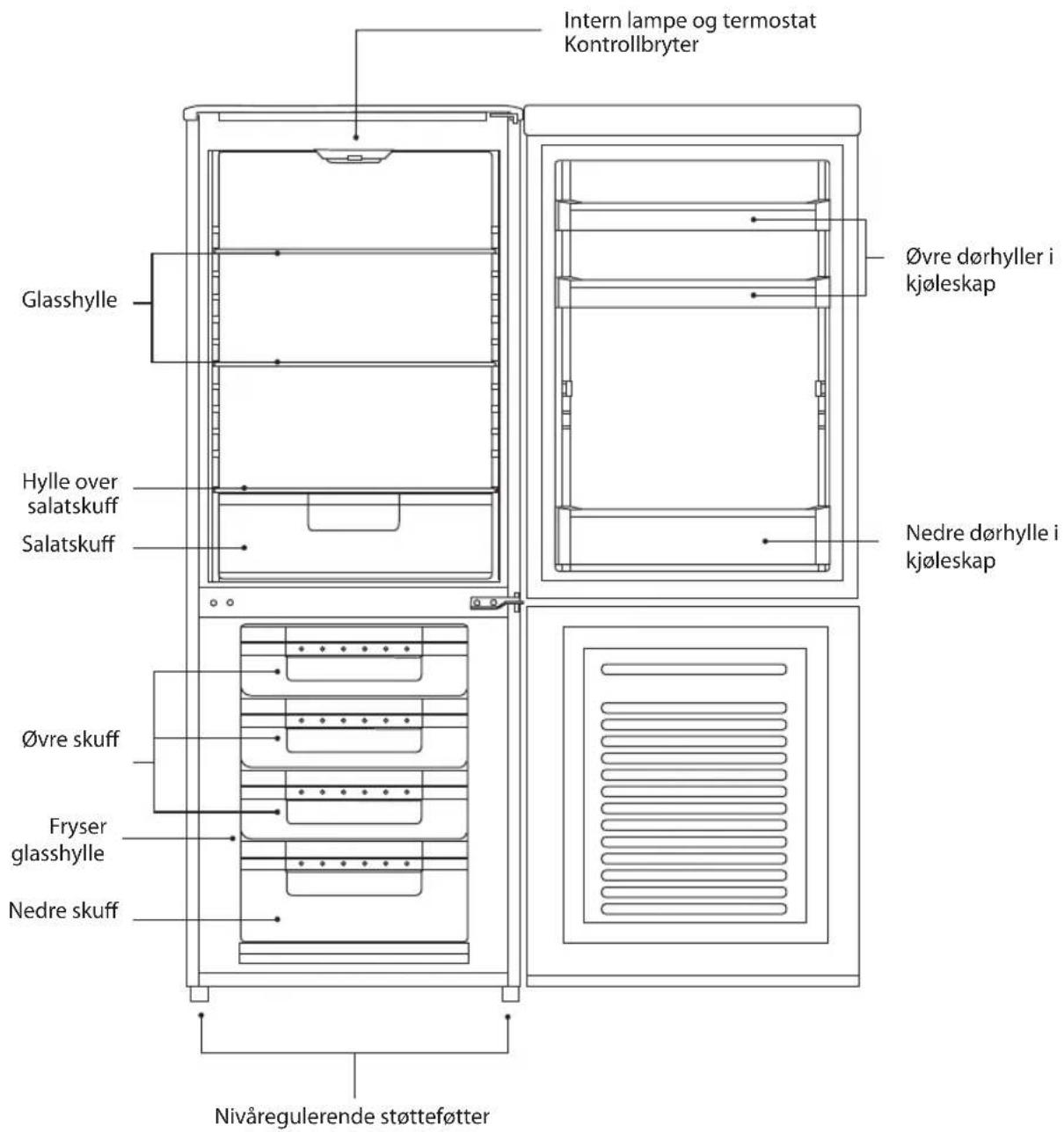

Produktoversikt....32

Betjening 33

Slå på enheten....33

Justere temperaturen 33

Lyder inne i enheten! 33

Tips for oppbevaring av matvarer i enheten....33

Forberedelser før frying 34

Tine frossen mat ....34

Rengjøring 35

Avriming 35

Bruk en fuktig klut til å rengjøre enheten innvendig og utvendig 35

Vedlikehold 36

Varsomhet under håndtering/flytting av enheten 36

Reparasjon....36

Slå av for en lang periode uten bruk....36

Kondens....36

Avhending....36

Spesifikasjoner 37

Rengøring før brug....67

For din fortsatte sikkerhet, samt for å redusere risikoen for elektrisk støt, vennligst følg alle sikkerhetsinstruksene som er listet opp under.

• Les alle instrukser nøye for du bruker enheten og behold dem for fremtidig oppslag.
• Behold instruksjonsboken. Dersom du overleverer den til en tredjepart, husk å legge ved denne håndboken.
• Apparatet er kun beregnet på vanlig innendørs husholdningsbruk og lignende bruksområder som: – bondegårder og i kjøkken som er tilgjengelige for hotellgjester, moteller og lignende overnattingssteder;
  – typiske bed & breakfast-etablissementer; – catering og steder som ikke har en butikkfunksjon.

- Forsikre deg om at kontakten er lett tilgjengelig slik at du kommer raskt til for frakobling til strøm.

- Dersom strømkabelen er ødelagt, må den repareres av produsenten, en servicerepresentant eller en autorisert tekniker slik at man unngår farlige situasjoner.

- Velg en plassering for enheten som er vekk fra varmekilder som radiatorer eller ild da kjølevæske og vesikant er brennbare.

• Enheten må flyttes av minst 2 personer.

- Dette apparatet kan brukes av barn fra og med 8 år og personer med reduserte fysiske-, sensoriske- eller mentale evner eller mangel på erfaring og kunnskap hvis de er under tilsyn eller mottar anvisning om bruk av apparatet på en sikker måte og forstår farene dette innebærer. Barn må ikke leke med apparatet. Rengjøring og normalt vedlikehold må ikke utføres av barn med mindre de er eldre enn 8 år og under tilsyn. Barn må ikke foreta rengjøring og vedlikehold uten tilsyn.

- Barn bør være under oppsyn slik at man er sikret at de ikke leker med enheten.

- Dersom din enhet er utstyrt med en lås som skal hindre at barn blir fanget på innsiden, hold nøkkelen unna barna og oppbevar den et stykke unna enheten.

- Ikke oppbevar eksplosive stoffer som spraybokser med brennbar drivgass i dette apparatet.

- Ikke oppbevar store flasker eller glassbeholdere i fryserdelen. Innhold kan utvide seg när det fryser (kullsyreholdige drikker), de kan utvide seg i flasken og skade fryserdelen. (hvis aktuelt)

ADVARSEL

• Hold enhetens ventilasjonsåpninger unna hindringer.
• Ikke bruk mekaniske enheter eller andre gjenstander til å fremskynde avisingsprosessen, andre enn de som er anbefalt av produsenten.
• Ikke bruk elektriske apparater på innsiden av enhetens inndelinger for oppbevaring av mat, andre enn de som er anbefalt av produsenten.
• Ikke ødelegg kjølekretsen (kjølevæsken er en miljøvennlig gass, men den er også svært brennbar. Vær forsiktig når du transporterer eller flytter enheten slik at ikke kjølekretsen blir skadet. Dersom den blir skadet, unngå åpen ild eller tennkilder og luft ut rommet hvor enheten er plassert i noen minutter).

ADVARSEL

DET ER FARLIG FOR ALLE ANDRE ENN AUTORISERT SERVICEPERSONELL Å UTF∅RE SERVICE ELLER REPARASJONER SOM INNEBÆRER FJERNING AV DEKSLER.

FOR Å HINDRE ELEKTRISK ST∅T MÅ DU IKKE FORS∅KE Å REPARERE SELV.

For din fortsatte sikkerhed og for at reducere risikoen for skader eller elektrisk stød bedes du følge angivelserne herunder.

Takk for at du kjøpte ny Logik kjøleskap/fryser.

Vi anbefaler at du tar deg tid til å lese gjennom hele bruksanvisningen for å bli fortrolig med alle funksjonene.

Les alle sikkerhetsanvisningene nøye før bruk og behold denne installasjons-/brukerveiledningen for framtidig referanse.

Pakke opp

Følgende elementer er inkludert:

∅vre dørhylle i kjøleskap X 2
Nedre dørhylle i kjøleskap X 1

Når du skal velge hvor enheten skal stå, må du sørge for at gulvet er flatt og stabilt og at rommet er godt ventilert med en gjennomsnittlig romtemperatur mellom 16 °C og 38 °C. Hvis romtemperaturen faller under 16 °C, kan fryseren begynne å tine. Ikke sett enheten i nærheten av en varmekilde, f.eks. komfyr, varmtvannsbereder eller radiator. Direkte sollys må også unngås, fordi dette kan øke strømforbruket. Svært kalde omgivelser kan også føre til at enheten ikke yter som den skal. Denne enheten er ikke beregnet for bruk i en garasje eller utendørs installasjon. Ikke dekk enheten med noe slags materiale.

Nivellere enheten

Bruk de to nivåføttene på forsiden av enheten til å nivellere den. Hvis enheten ikke er i vater, fungerer ikke innrettingen av dørene og de magnetiske pakningene riktig.

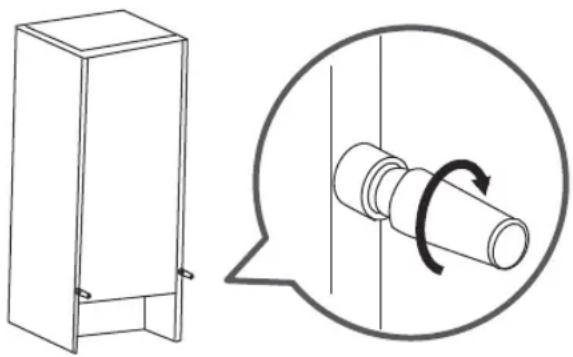

Skru avstandsstykkene på venstre og høyre side på baksiden av enheten

Når enheten installeres, kontroller at det er 25 mm åpent rom på begge sidene, 50 mm på baksiden og 25 mm på oversiden av enheten. Døren kan åpnes til høyre eller til venstre, avhengig av hva som passer best til plasseringen.

Pass på at det er mer enn dobbelt med plass i bredden og dybden for å kunne åpne døren på enheten til den maksimale vinkelen på 160°.

Påkrevd verktøy: Stjerneskrutrekker, flat skrutrekker og skiftenøkkel.

• Kontroller at enheten er frakoblet strøm og tom.
• Det er nødvendig å vippe enheten bakover for å kunne ta av døren. Enheten må stå støtt, f.eks. på en stol rett under topp-panelet.
• Alle deler som fjernes må oppbevares for å kunne installere døren igjen.
• Ikke legg enheten ned, fordi dette kan skade kjølesystemet.
  • Vi anbefaler at to personer håndterer enheten under monteringen.

• Hvis du ønsker å bytte dørhengslingen, anbefaler vi at du ber en kvalifisert tekniker om hjelp. Hvis du ønsker å bytte dørhengslingen selv, må du være kvalifisert til å gjøre dette.

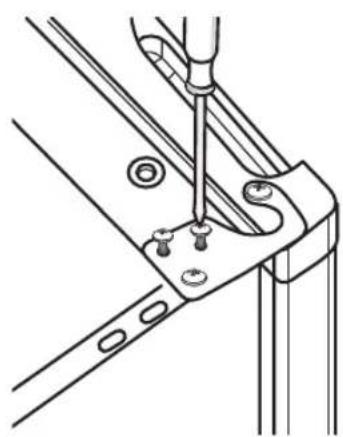

• Ta de 4 skruene av toppdekselet.

• Løft toppdekslet bort fra kjøleskapet.
• Fjern de tre skruene, fjern deretter det øvre hengslet som holder døren på plass. Løft døren av og sett den på en myk overflate så den ikke blir ripet.

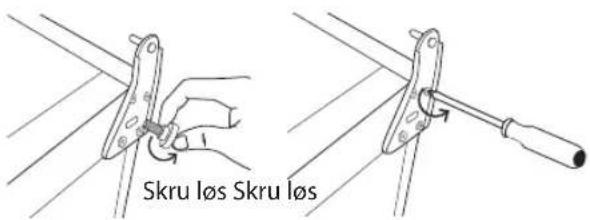

• Ta av det midtre hengslet ved å fjerne skruene. Løft deretter den nedre døren av og sett den på en myk overflate så den ikke blir ripet.

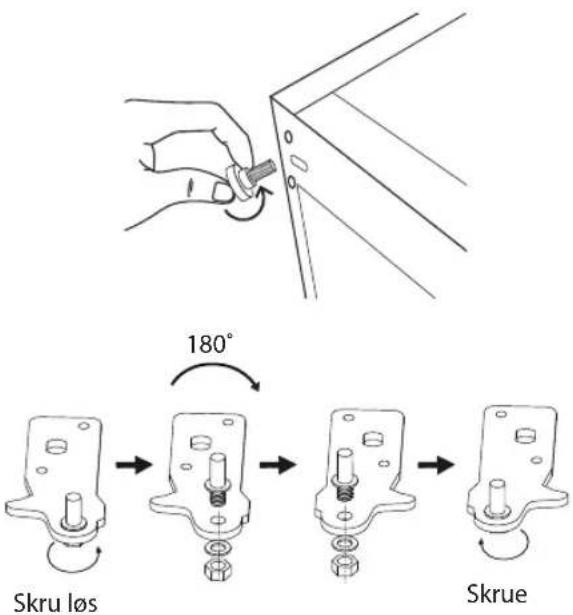

1. Fjern de nedre skruene, hengselbraketten og nivelleringsfoten fra enhetsbunnen. Hold samsvarende brakett og fot sammen.

2. Fjern nivelleringsfoten som gjenstår fra den andre siden av enhetsbunnen og flytt dem til den tilsvarende posisjonen på den motsatte siden av enhetsbunnen.

3. Sett bunndørhengselet, skruene og føttene på igjen på den motsatte siden av enheten.

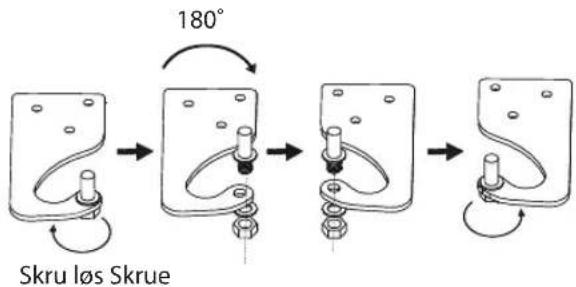

4. Når fryserdøren er byttet, skrur du midthengslet tilbake på den motsatte siden av enheten.

Kontroller at fryserdøren er riktig innrettet både horisontalt og vertikalt slik at pakningene er lukket på alle sidene før du til slutt strammer hengslet.

1. Ta av og sett tilbake pinnen på baksiden av hengslet.

1. Sett den øvre døren forsiktig tilbake på plass. Sett det sammenmonterte øvre dørhengslet tilbake på den motsatte siden av enheten. Kontroller at kjøleskapdøren er riktig innrettet både horisontalt og vertikalt slik at pakningene er lukket på alle sidene før du til slutt strammer det øverste hengslet.

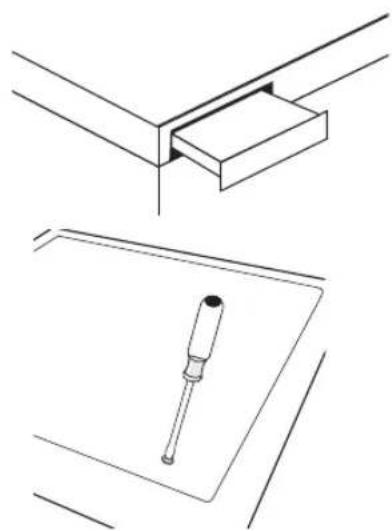

1. På topplaten flytter du blindplaten til motsatt side av hengslet.

1. Sett toppdekslet på igjen og fest det med skruene.

2. Se etter at dørene, når de er lukket, har riktig innretning både vannrett og loddrett samt at pakningene er lukket på alle sidene før du til slutt strammer det nederste hengslet. Juster nivåføttene på nytt etter behov.

Stryk enheten innvendig med en svak natronoppløsning. Skyll deretter med en svamp eller klut som er krystet i varmt vann. Tørk alle flater fullstendig før hyllene og salatskuffen settes inn igjen. Bruk en fuktig klut til å rengjøre enheten utvendig.

Hvis du trenger nærmere informasjon, finner du dette i Rengjøring-seksjonen.

• Før du setter støpslet i kontakten, MÅ DU
Kontrollere at kontakten er kompatibel med støpslet som er vedlagt enheten.
- Vent før du slår på!
Ikke slå på enheten før det har gått to timer etter at du flyttet den. Kjølevæsken trenger tid til å synke.

Før du bruker enheten

Ikke legg inn matvarer før enheten har stått på i 24 timer, slik at du kan være sikker på at den fungerer som den skal og har fått tid til å senke temperaturen til riktig nivå. Enheten må ikke overfylles.

NO

Slå på enheten

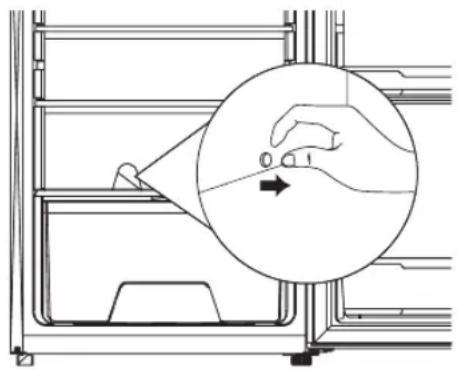

1. Før du kobler apparatet til strøm, juster termostatkontroll-bryteren til ønsket posisjon. Vær klar over at jo høyere tall desto lavere blir temperaturen. Posisjon 3 anbefales når apparatet brukes i normal romtemperatur (mellom 16°C og 38°C).
2. Enheten vil kanskje ikke holde riktig temperatur hvis den brukes i et svært varmt eller et svært kaldt rom, heller ikke hvis døren åpnes ofte.
3. For å være sikker på at enheten er kald nok til å kjøle ned maten, vent i 24 timer før du fyller den med matvarer.
4. Hvis du er bekymret for at enheten ikke holder lav nok temperatur, bør du kontrollere den med et spesialtermometer for kjøleskap/fryser. Slike termometre kan skaffes i de fleste kjøpesentra og jernvarebutikker.

Legg termometeret sentralt i enheten, hvor det lett kan leses av. La maten bli liggende over natten, gjennomsnittlig temperatur i kjøleskapet skal være 5°C.

Den interne temperaturen i enheten kontrolleres av en termostat. Anbefalt posisjon er mellom 1 og 4 når det er kjølig (dvs. om vinteren) og mellom 5 og 7 når det er varmere. Juster derfor i henhold til omgivelsene.

Lyder inne i enheten!

Du legger kanskje merke til at enheten lager underlige lyder. De har som regel en naturlig forklaring, men du bør kjenne til dem!

Disse lydene stammer fra kjølemidlet som sirkulerer i væskeform i kjølesystemet. De er blitt tydeligere etter at kjølesystemer ikke lenger inneholder KFK-gass. Dette er ingen feil som påvirker enhetens ytelse. Lydene dannes mens kompressormotoren arbeider med å pumpe kjølemidlet rundt i systemet.

Tips for oppbevaring av matvarer i enheten

• Tilberedt mat med kjøtt og fisk må alltid oppbevares på en hylle over rått kjøtt og rå fisk for å unngå bakterieoverføring. Hold rått kjøtt og rå fisk i en beholder som er stor nok til å samle opp saften, og dekk den omhyggelig. Sett beholderen på den laveste hyllen.
• Legg inn matvarene med god avstand, slik at luften kan sirkulere inne i rommene. Sørg for at det er like kjølig over alt i enheten.
• For å unngå tap av smak og fuktighet, må matvarene pakkes eller dekkes til hver for seg. Det er ikke nødvendig å pakke inn frukt og grønnsaker.
• La alltid tilberedt mat bli avkjølt før du setter den inn i enheten. Dette er med på å holde den interne temperaturen i enheten stabil.
• Unngå at unødig mye kald luft slipper ut av enheten ved å begrense antall ganger du åpner dørene. Vi anbefaler at dørene åpnes kun när det er nødvendig for å sette inn eller ta ut mat.

NO

Forberedelser før frying

- Bruk matvarer av høy kvalitet og behandle dem minst mulig. Frys matvarene i små posisjoner, fordi dette gir raskere frying, raskere tining og bedre kontroll med forbruket.

- Bruk spesielle fryseposer, frysefilm, polyetylenposer, plastbeholdere og aluminiumsfolie (kun kraftig type). Pakk matvarene inn dobbelt hvis du er i tvil. Ikke bruk aluminiumsfolie for syrlige matvarer, f.eks. sitrusfrukt. Ikke bruk tynn pakkefilm, glass eller brukte matbeholdere uten at de er rene.

• La det være igjen litt luft til utvidelse når du fryser væsker.

- Utnytt plassen i fryseren bedre ved å pakke flytende mat (eller væskerik mat, f.eks. stuing) i kubiske blokker. Denne teknikken kan kalles «forhåndsforming». Hell den flytende maten inn i en polyetylenpose som er plassert inne i en kvadratisk beholder. Etter innfrying, fjernes posen fra beholderen og forsegles.

- Merk frossen mat godt, fordi det er vanskelig å se forskjell på mat i frossen tilstand. Bruk teiper, etiketter og penner i ulike farger spesielt tilpasset fryser. Dette gjør det enkelt å organisere og bruke fryseren effektivt. Skriv ned innhold og dato; i motsatt fall kan den frosne maten bli liggende for lenge, noe som kan føre til matforgiftning. Se på matvareemballasjen när det gjelder den anbefalte oppbevaringstiden.

- Du kan også påføre vekt og oppskriftnotater, f.eks. «tines først» eller «kokes direkte» og føre en separat liste med hva som er i hver skuff. Slik unngår du å bruke unødig lang tid på å lete med åpen dør.

1. Ta den frosne maten ut fra frysedelen og pakk den opp. La den frosne maten tine ved romtemperatur. Glem ikke at tining i et varmt område setter fart i bakterievekst og at tilberedning ved lav temperatur neppe er nok til å uskadeliggjøre farlige bakterier.

2. All væske som frigjøres under tiningen, må ledes bort og fjernes.

3. Kontroller at det ikke finnes noen isklumper før maten tilberedes, dette gjelder særlig kjøtt. Slike isklumper indikerer at maten ikke er helt tint.

4. Tilbered maten snarest mulig etter tining.

5. Mange mikrobølge- og andre ovner har en innstilling for tining av matvarer. For å unngå bakterievekst må slike innstillinger kun brukes når du har til hensikt å tilberede maten umiddelbart etterpå.

Matvarer som er tint, må aldri fryses igjen, hvis de ikke er blitt kokt for å drepe skadelige bakterier. Skalldyr som er tint, må uansett aldri fryses igjen. Etter at du har fjernet noe av innholdet i pakker, må de forsegles igjen. Dette forhindrer at de gjenværende matvarene tørker ut og bygger opp rim.

Avriming

Frost kan samle seg på den indre bakplaten i kjøleskapet som vil tines automatisk under komprosserens av-syklus.

Vann kanaliseres via et dreneringshull til et oppsamlingsbrett ovenfor kompressoren hvor den vil fordampe.

Sørg for å sjekke og rengjøre dreneringshullet jevnlig slik at vann slipper ut av kjølerommet.

Fryserommet er frostfritt. Med riktig bruk, vil ikke frost akkumuleres. Imidlertid, ved uriktig bruk kan frost bygge seg opp i fryserommet etter at apparatet har vært i bruk en stund. Bruk en plastskrape (ikke inkludert) til å skrape bort isen.

Ikke bruk en metallgjenstand eller et skarpt verktøy til å skrape bort rimen, bruk heller ikke elektriske apparater til å påskynde avrimingen.

Vi anbefaler avriming før laget med rim når en tykkelse på 10 mm. Velg et tidspunkt når innholdet er minimalt, og følg denne fremgangsmåten:

1. Ta maten ut, trekk støpslet ut av stikkontakten og la døren stå åpen. Den frosne maten bør settes inn i en annen fryser. Hvis dette ikke er mulig, må maten pakkes inn i flere lag avispapir eller store håndklær og til slutt omsluttes av et tykt teppe for å holde den kald.
2. Legg et tørt håndkle på kanten av fryserhyllen. Bruk plastskrapen til å skrape bort rimen. Gjenværende rim som er blitt til is, tiner fortere hvis du setter en bolle med varmt vann inn i frysedelen og lukker døren. Etter hvert som denne isen løsner, kan du skrape den bort med plastskrapen.
3. Når avrimingen er ferdig, rengjør enheten innvendig og utvendig.

Bruk en fuktig klut til å rengjøre enheten innvendig og utvendig

• Fjern alle hyller og skuffer.
- Stryk enheten innvendig med en svak natronoppløsning og skyll deretter med en svamp eller klut som er krystet i varmt vann. Tørk hyllene og skuffene godt før du setter de tilbake.
- Bruk en fuktig klut til å rengjøre utvendig, og tørk deretter med en standard møbelpolish. Pass på at dørene er lukket for å unngå at det kommer poleringsmiddel på de magnetiske dørpakningene eller inn i enheten.

Vedlikehold

Varsomhet under håndtering/flytting av enheten

Hold enheten i siden eller under när du flytter den. Den må under ingen omstendighet løftes ved å holde i den øverste overflaten.

Reparasjon

Denne enheten må kun repareres av en autorisert reparatør og det må kun brukes originale reservedeler. Du må under ingen omstendighet forsøke å reparere enheten selv. Reparasjoner utført av ukyndige personer, kan forårsake personskade og alvorlig feilfunksjon. Tilkall en kvalifisert tekniker.

Slå av for en lang periode uten bruk

Når apparatet ikke skal benyttes over lengre tid skal stømmen kobles fra. Tøm kjølefryseren for all mat og rengjør den og la døren stå på gløtt for å hindre vond lukt.

Kondens

Kondens kan oppstå på utsiden av enheten. Dette kan være forårsaket av en endring i romtemperaturen. Tørk av fuktighetsrester. Hvis problemet ikke gir seg bør du ta kontakt med en kvalifisert teknikker for assistanse.

Avhending

Gamle enheter er fortsatt verdifulle. En miljøvennlig avhending sørger for at verdifulle råmaterialer kan gjenvinnes og brukes på nytt. Kjølemidlet og isolasjonsmaterialene som brukes i denne enheten krever spesielle prosedyrer ved avhending. Påse at ingen av rørene på baksiden av enheten er skadet før avhending.

Lokale myndigheter har informasjon om hvordan du går frem for å avhende den gamle enheten og emballasjen fra den nye.

Når du avhender en gammel enhet, må du ødelegge låser og fjerne dører for sikkerhets skyld.

Modell L177CW14E
Apparatkategori Category 7 (Refrigerator - Freezer)
Totale mål (H x B x D) 1775 x 550 x 580 mm
Volum - oppbevaringsrom for fersk mat 160L
Oppbevaringsvolum for frossen mat	64L ***
Avrimingstype Kjøleskap = Auto, Fryser = Frostfri
Klimaklasse ST
Dette apparatet er ment for bruk i en omgivelsestemperatur mellom 16 °C og 38 °C.
Oppbevaringstemperatur	Fryser: ≤ -18 °CKjøleskap: 0–8 °C, gjennomsnittlig ≤ 4 °C
Strømforbruk 0.667kWh / 24h
Strømforbruk 243 kWh per år, basert på standard testresultater i 24 timer.Virkelig strømforbruk avhenger av hvordan apparatet brukes og hvor det står.
Luftbåren akustisk støy 43dB(A)
Energirangering A+
Temperaturstigningstid 11 timer
Frysekapasitet 3kg/24h
Merket spenning AC 220~240V/50Hz
Merket strømstyrke 0.4A

Funksjoner og spesifikasjoner kan endres uten varsel.

Følgende dele er inkluderet:

Dækningshylde til salatbeholder X 1

∅verste skuffe X 3 Nederste skuffe X 1

Symbolet på produktet eller emballasjen indikerer at produktet ikke må kastes sammen med annet husholdningsavfall. I stedet er det ditt ansvar å avhende utstyret ved å levere det til et egnet innsamlingssted for resirkulering av elektrisk og elektronisk utstyr. Separat innsamling og gjenvinning av kassert utstyr på tidspunktet for deponering vil bidra til å bevare naturressurser og sikre at det resirkuleres på en måte som beskytter helse og miljø.

For mer informasjon om hvor du kan levere avfall til gjenvinning, kan du kontakte lokale myndigheter, eller der du kjøpte produktet.

SE

Sikkerhetsadvarsler 9

Pakke opp....26

Plassering 27

Nivellere enheten....27

Innstallering av avstandsstykker 27

Plassbehov 27

Bytte dørhengslingen....28

Rengjøring før bruk....31

Før du bruker enheten 31

Produktoversikt....32

Betjening 33

Slå på enheten....33

Justere temperaturen 33

Lyder inne i enheten! 33

Tips for oppbevaring av matvarer i enheten....33

Forberedelser før frying 34

Tine frossen mat 34

Rengjøring 35

Avriming....35

Bruk en fuktig klut til å rengjøre enheten innvendig og utvendig 35

Vedlikehold 36

Varsomhet under håndtering/flytting av enheten 36

Reparasjon....36

Slå av for en lang periode uten bruk....36

Kondens....36

Avhending.... 36

Spesifikasjoner 37

Rengøring før brug....67

For din fortsatte sikkerhet, samt for å redusere risikoen for elektrisk støt, vennligst følg alle sikkerhetsinstruksene som er listet opp under.

• Les alle instrukser nøye for du bruker enheten og behold dem for fremtidig oppslag.
• Behold instruksjonsboken. Dersom du overleverer den til en tredjepart, husk å legge ved denne håndboken.
• Apparatet er kun beregnet på vanlig innendørs husholdningsbruk og lignende bruksområder som: – bondegårder og i kjøkken som er tilgjengelige for hotellgjester, moteller og lignende overnattingssteder;
  – typiske bed & breakfast-etablissementer; – catering og steder som ikke har en butikkfunksjon.

- Forsikre deg om at kontakten er lett tilgjengelig slik at du kommer raskt til for frakobling til strøm.

- Dersom strømkabelen er ødelagt, må den repareres av produsenten, en servicerepresentant eller en autorisert tekniker slik at man unngår farlige situasjoner.

- Velg en plassering for enheten som er vekk fra varmekilder som radiatorer eller ild da kjølevæske og vesikant er brennbare.

• Enheten må flyttes av minst 2 personer.

- Dette apparatet kan brukes av barn fra og med 8 år og personer med reduserte fysiske-, sensoriske- eller mentale evner eller mangel på erfaring og kunnskap hvis de er under tilsyn eller mottar anvisning om bruk av apparatet på en sikker måte og forstår farene dette innebærer. Barn må ikke leke med apparatet. Rengjøring og normalt vedlikehold må ikke utføres av barn med mindre de er eldre enn 8 år og under tilsyn. Barn må ikke foreta rengjøring og vedlikehold uten tilsyn.

- Barn bør være under oppsyn slik at man er sikret at de ikke leker med enheten.

- Dersom din enhet er utstyrt med en lås som skal hindre at barn blir fanget på innsiden, hold nøkkelen unna barna og oppbevar den et stykke unna enheten.

- Ikke oppbevar eksplosive stoffer som spraybokser med brennbar drivgass i dette apparatet.

- Ikke oppbevar store flasker eller glassbeholdere i fryserdelen. Innhold kan utvide seg när det fryser (kullsyreholdige drikker), de kan utvide seg i flasken og skade fryserdelen. (hvis aktuelt)

ADVARSEL

• Hold enhetens ventilasjonsåpninger unna hindringer.
• Ikke bruk mekaniske enheter eller andre gjenstander til å fremskynde avisingsprosessen, andre enn de som er anbefalt av produsenten.
• Ikke bruk elektriske apparater på innsiden av enhetens inndelinger for oppbevaring av mat, andre enn de som er anbefalt av produsenten.
• Ikke ødelegg kjølekretsen (kjølevæsken er en miljøvennlig gass, men den er også svært brennbar. Vær forsiktig når du transporterer eller flytter enheten slik at ikke kjølekretsen blir skadet. Dersom den blir skadet, unngå åpen ild eller tennkilder og luft ut rommet hvor enheten er plassert i noen minutter).

ADVARSEL

DET ER FARLIG FOR ALLE ANDRE ENN AUTORISERT SERVICEPERSONELL Å UTF∅RE SERVICE ELLER REPARASJONER SOM INNEBÆRER FJERNING AV DEKSLER.

FOR Å HINDRE ELEKTRISK ST∅T MÅ DU IKKE FORS∅KE Å REPARERE SELV.

For din fortsatte sikkerhed og for at reducere risikoen for skader eller elektrisk stød bedes du følge angivelserne herunder.

Takk for at du kjøpte ny Logik kjøleskap/fryser.

Vi anbefaler at du tar deg tid til å lese gjennom hele bruksanvisningen for å bli fortrolig med alle funksjonene.

Les alle sikkerhetsanvisningene nøye før bruk og behold denne installasjons-/brukerveiledningen for framtidig referanse.

Pakke opp

Følgende elementer er inkludert:

∅vre dørhylle i kjøleskap X 2
Nedre dørhylle i kjøleskap X 1

Når du skal velge hvor enheten skal stå, må du sørge for at gulvet er flatt og stabilt og at rommet er godt ventilert med en gjennomsnittlig romtemperatur mellom 16 °C og 38 °C. Hvis romtemperaturen faller under 16 °C, kan fryseren begynne å tine. Ikke sett enheten i nærheten av en varmekilde, f.eks. komfyr, varmtvannsbereder eller radiator. Direkte sollys må også unngås, fordi dette kan øke strømforbruket. Svært kalde omgivelser kan også føre til at enheten ikke yter som den skal. Denne enheten er ikke beregnet for bruk i en garasje eller utendørs installasjon. Ikke dekk enheten med noe slags materiale.

Nivellere enheten

Bruk de to nivåføttene på forsiden av enheten til å nivellere den. Hvis enheten ikke er i vater, fungerer ikke innrettingen av dørene og de magnetiske pakningene riktig.

Skru avstandsstykkene på venstre og høyre side på baksiden av enheten

Når enheten installeres, kontroller at det er 25 mm åpent rom på begge sidene, 50 mm på baksiden og 25 mm på oversiden av enheten. Døren kan åpnes til høyre eller til venstre, avhengig av hva som passer best til plasseringen.

Pass på at det er mer enn dobbelt med plass i bredden og dybden for å kunne åpne døren på enheten til den maksimale vinkelen på 160°.

Påkrevd verktøy: Stjerneskrutrekker, flat skrutrekker og skiftenøkkel.

• Kontroller at enheten er frakoblet strøm og tom.
• Det er nødvendig å vippe enheten bakover for å kunne ta av døren. Enheten må stå støtt, f.eks. på en stol rett under topp-panelet.
• Alle deler som fjernes må oppbevares for å kunne installere døren igjen.
• Ikke legg enheten ned, fordi dette kan skade kjølesystemet.
  • Vi anbefaler at to personer håndterer enheten under monteringen.

• Hvis du ønsker å bytte dørhengslingen, anbefaler vi at du ber en kvalifisert tekniker om hjelp. Hvis du ønsker å bytte dørhengslingen selv, må du være kvalifisert til å gjøre dette.

• Ta de 4 skruene av toppdekselet.

• Løft toppdekslet bort fra kjøleskapet.
• Fjern de tre skruene, fjern deretter det øvre hengslet som holder døren på plass. Løft døren av og sett den på en myk overflate så den ikke blir ripet.
• Ta av det midtre hengslet ved å fjerne skruene. Løft deretter den nedre døren av og sett den på en myk overflate så den ikke blir ripet.

1. Fjern de nedre skruene, hengselbraketten og nivelleringsfoten fra enhetsbunnen. Hold samsvarende brakett og fot sammen.

2. Fjern nivelleringsfoten som gjenstår fra den andre siden av enhetsbunnen og flytt dem til den tilsvarende posisjonen på den motsatte siden av enhetsbunnen.

3. Sett bunndørhengselet, skruene og føttene på igjen på den motsatte siden av enheten.

4. Når fryserdøren er byttet, skrur du midthengslet tilbake på den motsatte siden av enheten.

Kontroller at fryserdøren er riktig innrettet både horisontalt og vertikalt slik at pakningene er lukket på alle sidene før du til slutt strammer hengslet.

1. Ta av og sett tilbake pinnen på baksiden av hengslet.

1. Sett den øvre døren forsiktig tilbake på plass. Sett det sammenmonterte øvre dørhengslet tilbake på den motsatte siden av enheten. Kontroller at kjøleskapdøren er riktig innrettet både horisontalt og vertikalt slik at pakningene er lukket på alle sidene før du til slutt strammer det øverste hengslet.

1. På topplaten flytter du blindplaten til motsatt side av hengslet.

1. Sett toppdekslet på igjen og fest det med skruene.

2. Se etter at dørene, når de er lukket, har riktig innretning både vannrett og loddrett samt at pakningene er lukket på alle sidene før du til slutt strammer det nederste hengslet. Juster nivåføttene på nytt etter behov.

Stryk enheten innvendig med en svak natronoppløsning. Skyll deretter med en svamp eller klut som er krystet i varmt vann. Tørk alle flater fullstendig før hyllene og salatskuffen settes inn igjen. Bruk en fuktig klut til å rengjøre enheten utvendig.

Hvis du trenger nærmere informasjon, finner du dette i Rengjøring-seksjonen.

• Før du setter støpslet i kontakten, MÅ DU
Kontrollere at kontakten er kompatibel med støpslet som er vedlagt enheten.
- Vent før du slår på!
Ikke slå på enheten før det har gått to timer etter at du flyttet den. Kjølevæsken trenger tid til å synke.

Før du bruker enheten

Ikke legg inn matvarer før enheten har stått på i 24 timer, slik at du kan være sikker på at den fungerer som den skal og har fått tid til å senke temperaturen til riktig nivå. Enheten må ikke overfylles.

NO

Slå på enheten

1. Før du kobler apparatet til strøm, juster termostatkontroll-bryteren til ønsket posisjon. Vær klar over at jo høyere tall desto lavere blir temperaturen. Posisjon 3 anbefales når apparatet brukes i normal romtemperatur (mellom 16°C og 38°C).
2. Enheten vil kanskje ikke holde riktig temperatur hvis den brukes i et svært varmt eller et svært kaldt rom, heller ikke hvis døren åpnes ofte.
3. For å være sikker på at enheten er kald nok til å kjøle ned maten, vent i 24 timer før du fyller den med matvarer.
4. Hvis du er bekymret for at enheten ikke holder lav nok temperatur, bør du kontrollere den med et spesialtermometer for kjøleskap/fryser. Slike termometre kan skaffes i de fleste kjøpesentra og jernvarebutikker.

Legg termometeret sentralt i enheten, hvor det lett kan leses av. La maten bli liggende over natten, gjennomsnittlig temperatur i kjøleskapet skal være 5°C.

Den interne temperaturen i enheten kontrolleres av en termostat. Anbefalt posisjon er mellom 1 og 4 når det er kjølig (dvs. om vinteren) og mellom 5 og 7 når det er varmere. Juster derfor i henhold til omgivelsene.

Lyder inne i enheten!

Du legger kanskje merke til at enheten lager underlige lyder. De har som regel en naturlig forklaring, men du bør kjenne til dem!

Disse lydene stammer fra kjølemidlet som sirkulerer i væskeform i kjølesystemet. De er blitt tydeligere etter at kjølesystemer ikke lenger inneholder KFK-gass. Dette er ingen feil som påvirker enhetens ytelse. Lydene dannes mens kompressormotoren arbeider med å pumpe kjølemidlet rundt i systemet.

Tips for oppbevaring av matvarer i enheten

• Tilberedt mat med kjøtt og fisk må alltid oppbevares på en hylle over rått kjøtt og rå fisk for å unngå bakterieoverføring. Hold rått kjøtt og rå fisk i en beholder som er stor nok til å samle opp saften, og dekk den omhyggelig. Sett beholderen på den laveste hyllen.
• Legg inn matvarene med god avstand, slik at luften kan sirkulere inne i rommene. Sørg for at det er like kjølig over alt i enheten.
• For å unngå tap av smak og fuktighet, må matvarene pakkes eller dekkes til hver for seg. Det er ikke nødvendig å pakke inn frukt og grønnsaker.
• La alltid tilberedt mat bli avkjølt før du setter den inn i enheten. Dette er med på å holde den interne temperaturen i enheten stabil.
• Unngå at unødig mye kald luft slipper ut av enheten ved å begrense antall ganger du åpner dørene. Vi anbefaler at dørene åpnes kun när det er nødvendig for å sette inn eller ta ut mat.

NO

Forberedelser før frying

- Bruk matvarer av høy kvalitet og behandle dem minst mulig. Frys matvarene i små posisjoner, fordi dette gir raskere frying, raskere tining og bedre kontroll med forbruket.

- Bruk spesielle fryseposer, frysefilm, polyetylenposer, plastbeholdere og aluminiumsfolie (kun kraftig type). Pakk matvarene inn dobbelt hvis du er i tvil. Ikke bruk aluminiumsfolie for syrlige matvarer, f.eks. sitrusfrukt. Ikke bruk tynn pakkefilm, glass eller brukte matbeholdere uten at de er rene.

• La det være igjen litt luft til utvidelse når du fryser væsker.

- Utnytt plassen i fryseren bedre ved å pakke flytende mat (eller væskerik mat, f.eks. stuing) i kubiske blokker. Denne teknikken kan kalles «forhåndsforming». Hell den flytende maten inn i en polyetylenpose som er plassert inne i en kvadratisk beholder. Etter innfrying, fjernes posen fra beholderen og forsegles.

- Merk frossen mat godt, fordi det er vanskelig å se forskjell på mat i frossen tilstand. Bruk teiper, etiketter og penner i ulike farger spesielt tilpasset fryser. Dette gjør det enkelt å organisere og bruke fryseren effektivt. Skriv ned innhold og dato; i motsatt fall kan den frosne maten bli liggende for lenge, noe som kan føre til matforgiftning. Se på matvareemballasjen när det gjelder den anbefalte oppbevaringstiden.

- Du kan også påføre vekt og oppskriftnotater, f.eks. «tines først» eller «kokes direkte» og føre en separat liste med hva som er i hver skuff. Slik unngår du å bruke unødig lang tid på å lete med åpen dør.

1. Ta den frosne maten ut fra frysedelen og pakk den opp. La den frosne maten tine ved romtemperatur. Glem ikke at tining i et varmt område setter fart i bakterievekst og at tilberedning ved lav temperatur neppe er nok til å uskadeliggjøre farlige bakterier.

2. All væske som frigjøres under tiningen, må ledes bort og fjernes.

3. Kontroller at det ikke finnes noen isklumper før maten tilberedes, dette gjelder særlig kjøtt. Slike isklumper indikerer at maten ikke er helt tint.

4. Tilbered maten snarest mulig etter tining.

5. Mange mikrobølge- og andre ovner har en innstilling for tining av matvarer. For å unngå bakterievekst må slike innstillinger kun brukes når du har til hensikt å tilberede maten umiddelbart etterpå.

Matvarer som er tint, må aldri fryses igjen, hvis de ikke er blitt kokt for å drepe skadelige bakterier. Skalldyr som er tint, må uansett aldri fryses igjen. Etter at du har fjernet noe av innholdet i pakker, må de forsegles igjen. Dette forhindrer at de gjenværende matvarene tørker ut og bygger opp rim.

Avriming

Frost kan samle seg på den indre bakplaten i kjøleskapet som vil tines automatisk under komprosserens av-syklus.

Vann kanaliseres via et dreneringshull til et oppsamlingsbrett ovenfor kompressoren hvor den vil fordampe.

Sørg for å sjekke og rengjøre dreneringshullet jevnlig slik at vann slipper ut av kjølerommet.

Fryserommet er frostfritt. Med riktig bruk, vil ikke frost akkumuleres. Imidlertid, ved uriktig bruk kan frost bygge seg opp i fryserommet etter at apparatet har vært i bruk en stund. Bruk en plastskrape (ikke inkludert) til å skrape bort isen.

Ikke bruk en metallgjenstand eller et skarpt verktøy til å skrape bort rimen, bruk heller ikke elektriske apparater til å påskynde avrimingen.

Vi anbefaler avriming før laget med rim når en tykkelse på 10 mm. Velg et tidspunkt når innholdet er minimalt, og følg denne fremgangsmåten:

1. Ta maten ut, trekk støpslet ut av stikkontakten og la døren stå åpen. Den frosne maten bør settes inn i en annen fryser. Hvis dette ikke er mulig, må maten pakkes inn i flere lag avispapir eller store håndklær og til slutt omsluttes av et tykt teppe for å holde den kald.
2. Legg et tørt håndkle på kanten av fryserhyllen. Bruk plastskrapen til å skrape bort rimen. Gjenværende rim som er blitt til is, tiner fortere hvis du setter en bolle med varmt vann inn i frysedelen og lukker døren. Etter hvert som denne isen løsner, kan du skrape den bort med plastskrapen.
3. Når avrimingen er ferdig, rengjør enheten innvendig og utvendig.

Bruk en fuktig klut til å rengjøre enheten innvendig og utvendig

• Fjern alle hyller og skuffer.
- Stryk enheten innvendig med en svak natronoppløsning og skyll deretter med en svamp eller klut som er krystet i varmt vann. Tørk hyllene og skuffene godt før du setter de tilbake.
- Bruk en fuktig klut til å rengjøre utvendig, og tørk deretter med en standard møbelpolish. Pass på at dørene er lukket for å unngå at det kommer poleringsmiddel på de magnetiske dørpakningene eller inn i enheten.

Vedlikehold

Varsomhet under håndtering/flytting av enheten

Hold enheten i siden eller under när du flytter den. Den må under ingen omstendighet løftes ved å holde i den øverste overflaten.

Reparasjon

Denne enheten må kun repareres av en autorisert reparatør og det må kun brukes originale reservedeler. Du må under ingen omstendighet forsøke å reparere enheten selv. Reparasjoner utført av ukyndige personer, kan forårsake personskade og alvorlig feilfunksjon. Tilkall en kvalifisert tekniker.

Slå av for en lang periode uten bruk

Når apparatet ikke skal benyttes over lengre tid skal stømmen kobles fra. Tøm kjølefryseren for all mat og rengjør den og la døren stå på gløtt for å hindre vond lukt.

Kondens

Kondens kan oppstå på utsiden av enheten. Dette kan være forårsaket av en endring i romtemperaturen. Tørk av fuktighetsrester. Hvis problemet ikke gir seg bør du ta kontakt med en kvalifisert teknikker for assistanse.

Avhending

Gamle enheter er fortsatt verdifulle. En miljøvennlig avhending sørger for at verdifulle råmaterialer kan gjenvinnes og brukes på nytt. Kjølemidlet og isolasjonsmaterialene som brukes i denne enheten krever spesielle prosedyrer ved avhending. Påse at ingen av rørene på baksiden av enheten er skadet før avhending.

Lokale myndigheter har informasjon om hvordan du går frem for å avhende den gamle enheten og emballasjen fra den nye.

Når du avhender en gammel enhet, må du ødelegge låser og fjerne dører for sikkerhets skyld.

Modell L177CW14E
Apparatkategori Category 7 (Refrigerator - Freezer)
Totale mål (H x B x D) 1775 x 550 x 580 mm
Volum - oppbevaringsrom for fersk mat 160L
Oppbevaringsvolum for frossen mat	64L ***
Avrimingstype Kjøleskap = Auto, Fryser = Frostfri
Klimaklasse ST
Dette apparatet er ment for bruk i en omgivelsestemperatur mellom 16 °C og 38 °C.
Oppbevaringstemperatur	Fryser: ≤ -18 °CKjøleskap: 0–8 °C, gjennomsnittlig ≤ 4 °C
Strømforbruk 0.667kWh / 24h
Strømforbruk 243 kWh per år, basert på standard testresultater i 24 timer.Virkelig strømforbruk avhenger av hvordan apparatet brukes og hvor det står.
Luftbåren akustisk støy 43dB(A)
Energirangering A+
Temperaturstigningstid 11 timer
Frysekapasitet 3kg/24h
Merket spenning AC 220~240V/50Hz
Merket strømstyrke 0.4A

Funksjoner og spesifikasjoner kan endres uten varsel.

Følgende dele er inkluderet:

Dækningshylde til salatbeholder X 1

∅verste skuffe X 3 Nederste skuffe X 1

Symbolet på produktet eller emballasjen indikerer at produktet ikke må kastes sammen med annet husholdningsavfall. I stedet er det ditt ansvar å avhende utstyret ved å levere det til et egnet innsamlingssted for resirkulering av elektrisk og elektronisk utstyr. Separat innsamling og gjenvinning av kassert utstyr på tidspunktet for deponering vil bidra til å bevare naturressurser og sikre at det resirkuleres på en måte som beskytter helse og miljø.

For mer informasjon om hvor du kan levere avfall til gjenvinning, kan du kontakte lokale myndigheter, eller der du kjøpte produktet.

SE
