CTM4214V - Tvättmaskin Elvita - Gratis bruksanvisning och manual

Produkttyp	Tvättmaskin
Märke	Elvita
Modell	CTM4214V

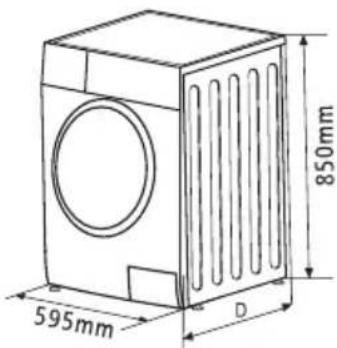

Mått (B x D x H)	595 x 565 x 850 mm
Nettovikt	73 kg
Tvättkapacitet	12 kg
Max centrifugeringshastighet	1400 rpm
Strömförsörjning	220-240 V~, 50 Hz
Märkeffekt	2000 W
Energiklass	A+++
Årlig energiförbrukning	197 kWh/år
Årlig vattenförbrukning	14 000 L/år
Vattentrycksområde	0,05 – 1 MPa
Ljudnivå (tvätt)	59 dB(A)
Ljudnivå (centrifugering)	76 dB(A)
Tvättprogram	Bomull, Syntet, Babyvård, Jeans, Mix, Färger, Bomull Eco, Handtvätt, Träningskläder, Snabb, Skonsam, Ull, Endast tömning, Endast centrifugering, Skölj & centrifugering
Specialfunktioner	Fördröjd start, Barnlås, Omlastning, Förvätt, Extra sköljning, Snabbtvätt, Min cykelminne, Temperaturval, Centrifugeringshastighetsval
Säkerhetsfunktioner	Barnlås, dörrlås, överhettningsskydd, översvämningsskyddssystem
Installationskrav	Stadigt, torrt, plant underlag; omgivningstemperatur över 0°C; god ventilation

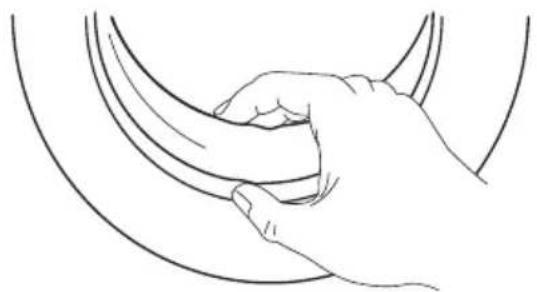

Underhållsuppgifter	Rengör trumma, dörrtätning, inloppsfilter, tvättmedelsfack, avloppspumpfilter; ta bort transportbultar före användning

Vanliga frågor - CTM4214V Elvita

Hur tar jag bort transportbultarna före första användning?

Lossa de 4 bultarna på baksidan med en skiftnyckel och ta bort dem. Täck hålen med de medföljande transportbulthålspluggen. Spara bultarna för framtida flyttar.

Vad ska jag göra om tvättmaskinen visar felkod E30?

Fel E30 indikerar att dörren inte är ordentligt stängd. Kontrollera om kläder fastnar och stäng dörren ordentligt. Starta om apparaten.

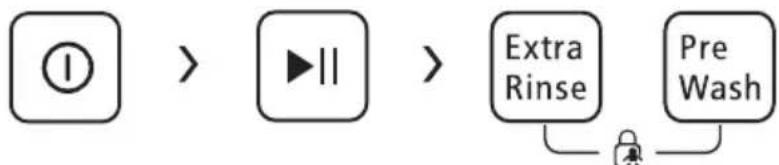

Hur aktiverar jag barnlåset?

Tryck och håll ner knapparna Extra sköljning och Förvätt samtidigt i 3 sekunder tills summern piper. För att avaktivera, upprepa samma åtgärd.

Hur kan jag fördröja starten av en tvättcykel?

Välj ett program, tryck på knappen Fördröjning för att välja en fördröjningstid (0–24 timmar), tryck sedan på Start/Paus. För att avbryta, tryck på Fördröjning tills 0H visas före start av programmet.

Vad är den maximala kapaciteten för denna tvättmaskin?

Den maximala kapaciteten är 12 kg. För halva laster, använd 6 kg. Se programtabellen för specifika belastningsrekommendationer.

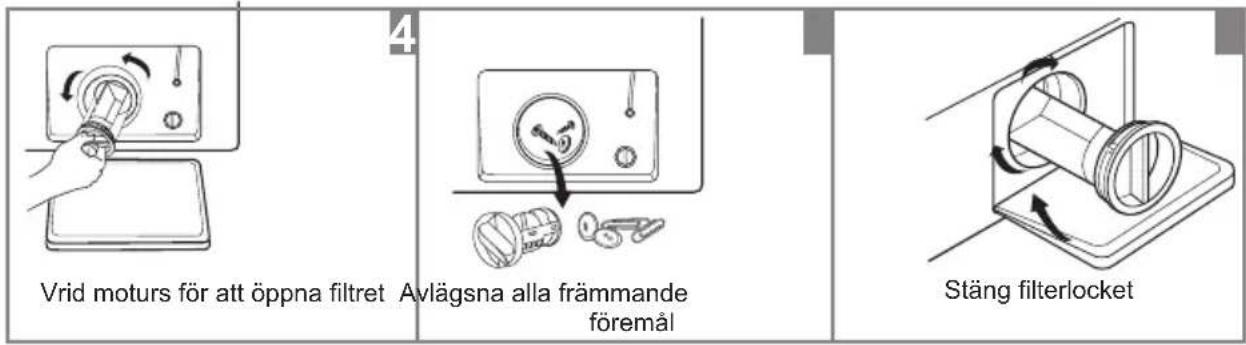

Hur rengör jag avloppspumpfiltret?

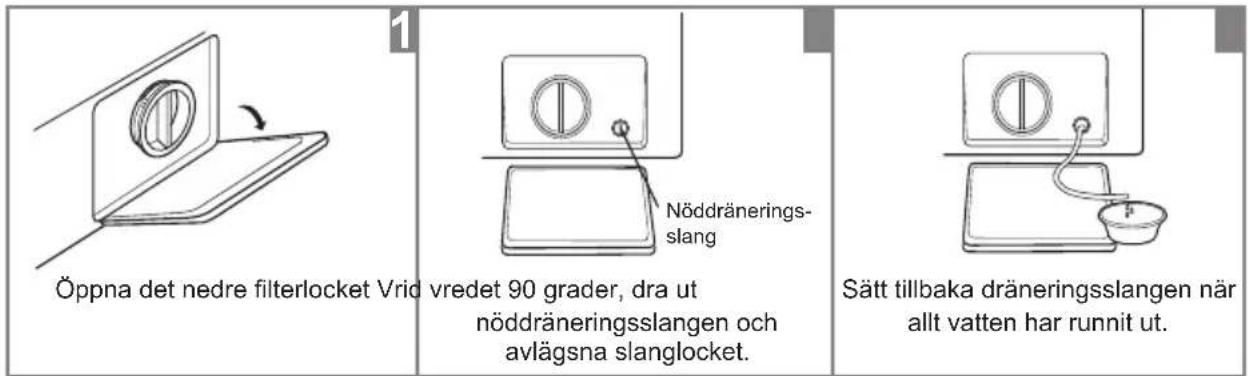

Koppla bort maskinen och låt vattnet svalna. Öppna det nedre filterlocket, rotera nödtömningsslangen 90 grader för att tömma vatten, skruva sedan loss filtret moturs, ta bort skräp och återmontera säkert.

Varför finns det tvättmedelsrester i tvättmedelsfacket?

Tvättmedlet kan vara fuktigt eller klumpat. Rengör facket med vatten och en borste. Se till att tvättmedlet förvaras torrt och använd endast tvättmaskinssäkra tvättmedel.

Kan jag öppna dörren under en cykel?

Om trumman roterar eller vattennivån är hög är dörren låst av säkerhetsskäl. Tryck på Start/Paus i 3 sekunder för att använda omlastningsfunktionen; dörren låses upp när trumman stannar och vattennivån är säker.

Vilken typ av tvättmedel ska jag använda?

Använd icke-skummande eller lågskummande tvättmedel som är lämpliga för maskintvätt. Se doseringsanvisningarna på tvättmedelsförpackningen. För förvätt, tillsätt tvättmedel i fack I.

Hur rengör jag trumman om den har rostfläckar?

Ta bort rostfläckarna omedelbart med ett klorfritt tvättmedel. Lägg inte tvätt i maskinen under rengöring. Torka trumman med en mjuk trasa och undvik slipande rengöringsmedel.

BRUKSANVISNING CTM4214V Elvita

Beskrivning av produkten 9

Installation 10

Användning 14

Snabbstart 14

Före varje tvätt 15

Tvättmedelsfack 16

Kontrollpanel 18

Tillval 19

Övriga funktioner 21

Program 23

Tabell för tvättprogram 24

Underhåll 25

Rengöring och skötsel 25

Felsökning 29

Tekniska specifikationer 30

Produktdatablad 30

Följ alltid anvisningar i denna bruksanvisning! Informationen i denna bruksanvisning är avsedd för din säkerhet och att minimera risken för brand, explosion och elstöt samt att förhindra skada på egendom, personskada och dödsfall. Förklaring av symboler:

Varning!

Denna kombination av symbol och signalord indikerar potentiellt farlig situation som – om den inte undviks – kan leda till dödsfall eller allvarlig personskada.

Försiktighet!

Denna kombination av symbol och signalord indikerar potentiellt farlig situation som kan leda till lindrig eller mindre personskada eller skada på egendom och miljö.

Obs!

Denna kombination av symbol och signalord indikerar potentiellt farlig situation som kan leda till lindrig eller mindre personskada.

• Om nätsladden är skadad ska denna ersättas av tillverkaren, tillverkarens servicerepresentant eller personer med samma behörighet (skadad nätsladd utgör en fara).
• Använd nya slangsatser som medföljer (återanvänd inte gamla slangsatser).
• Koppla bort enheten från vägguttaget innan du påbörjar underhåll på den.
• Koppla bort enheten från vägguttaget och stäng av vattentillförseln till den efter varje användning. Max. inkommande vattentryck (Pa). Min. inkommande vattentryck (Pa).
• Sätt stickkontakten endast i jordat vägguttag (annars riskerar du din egen och andra personers hälsa). Försäkra dig om att vägguttaget är korrekt och tillförlitligt jordat.
• Försäkra dig om att enheten ansluts till vatten- och strömförsörjning av behörig VVS-tekniker/ elektriker (se tillverkarens anvisningar och lokala säkerhetsföreskrifter).

Farligt för barn!

- Barn från 8 års ålder samt personer med nedsatt fysisk förmåga, nedsatt hörsel/syn, nedsatt mental förmåga eller som saknar erfarenhet får endast använda enheten under överinseende av behörig person eller om de ges anvisningar om säker användning av enheten och förutsatt att de förstår

alla risker som föreligger. Barn får aldrig leka med enheten. Rengöring och underhåll av enheten får inte utföras av barn utan uppsikt.

• Försäkra dig om att barn som är yngre än 3 år inte leker med enheten.
• Det finns risk att djur och barn klättrar in i tvättmaskinen. Kontrollera därför inuti tvättmaskinen före varje användning.
• Försäkra dig om att barn inte leker med enheten.
• Glaset i luckan kan bli mycket varmt under pågående program. Försäkra dig om att barn och husdjur inte kan komma nära enheten när den används. Enheten får inte användas i mycket våta rum eller i rum där det finns risk för explosiva eller frätande gaser.
• Avlägsna allt emballage och alla transportskruvar innan du använder enheten. Om du inte gör det kan följden bli allvarlig skada.
• Stickkontakten måste vara åtkomlig när enheten är installerad.

Explosionsrisk!

• Det är förbjudet att tvätta eller torka plagg/tyg som har rengjorts i, tvättats i, blötlagts i eller fuktats med brandfarliga eller explosiva ämnen (till exempel vax, olja, färg, bensin, avfettningsmedel, kemtvättmedel, fotogen). Om dessa anvisningar inte respekteras kan följden bli brand eller explosion.
• Skölj sådana plagg/tyger noggrant för hand innan du lägger dem i tvättmaskinen.

• Tvättmaskinen är endast avsedd för inomhusbruk.
• Den är inte avsedd att byggas in i skåp.
• Luckor och öppningar får inte blockeras av mattor.
• Enheten får inte installeras i mycket våta rum eller på en plats där det kan förekomma explosiva eller frätande gaser.
• Om tvättmaskinen endast har ett vattenintag ska den anslutas till kallvattentillförsel. Om enheten har två vattenintag ska den anslutas till både varmvatten- och kallvattentillförsel.
• Stickkontakten måste vara åtkomlig när enheten är installerad.
• Avlägsna allt emballage och alla transportskruvar innan du använder enheten. Om du inte gör det kan följden bli allvarlig skada.

Risk för skada på enheten!

• Denna produkt är avsedd endast för hushållsbruk för tvätt av textiler avsedda att maskintvättas.
• Klättra inte upp på tvättmaskinen, och sitt inte på den.
  • Luta dig inte mot enhetens lucka.

- Var försiktig när du flyttar enheten:

1. Transportskruvarna måste installeras på tvättmaskinen igen av behörig tekniker.
2. Tvättmaskinen måste tömmas på allt vatten innan den flyttas.
3. Hantera tvättmaskinen varsamt. Håll inte i enhetens utstickande delar när du lyfter enheten. Enhetens lucka får inte användas för att lyfta enheten.

4. Denna enhet är tung. Var försiktig när du transporterar den.

5. Stäng luckan med lagom mycket kraft – small inte igen den. Om det är svårt att stänga luckan kan det bero på att det finns kläder i vägen.

6. Tvätta inte mattor i enheten.

Använda enheten

- Kör ett komplett program med tom maskin innan du tvättar kläder första gången.

- Det är förbjudet att använda brandfarliga och explosiva eller giftiga lösningsmedel. Bensin, alkohol och liknande vätskor får inte användas som tvättmedel. Använd endast tvättmedel avsedda för maskintvätt.

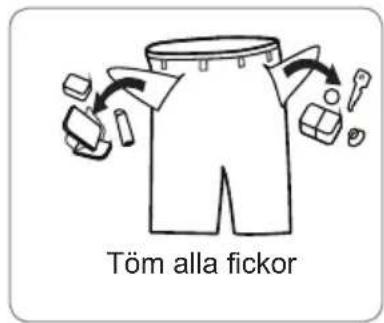

- Försäkra dig om att alla fickor är tömda (tvättmaskinen kan skadas av vassa och hårda föremål som till exempel mynt, smycken, spikar, skruvar eller stenar).

• Försäkra dig om att det inte finns vatten i trumman innan du öppnar luckan. Öppna inte luckan om du ser vatten i trumman.
• Var försiktig så att du inte bränner dig när varmt vatten töms ut från enheten.
• Fyll inte på vatten manuellt under pågående program.
• Vänta 2 minuter efter att tvättprogrammet är färdigt innan du öppnar luckan.

Avfallshantering

Denna symbol indikerar att produkten inte ska kasseras med annat hushållsavfall inom EU. Vi uppmanar dig att lämna in produkten för återvinning. På så sätt bidrar du till att förhindra skada på miljö eller människors hälsa, och återvinningsbara delar kommer till användning igen. Avfallshantera enheten antingen på återvinningsstation eller kontakta återförsäljaren där du köpte den. Återförsäljaren kan ta emot enheten och säkerställa att den återvinns korrekt.

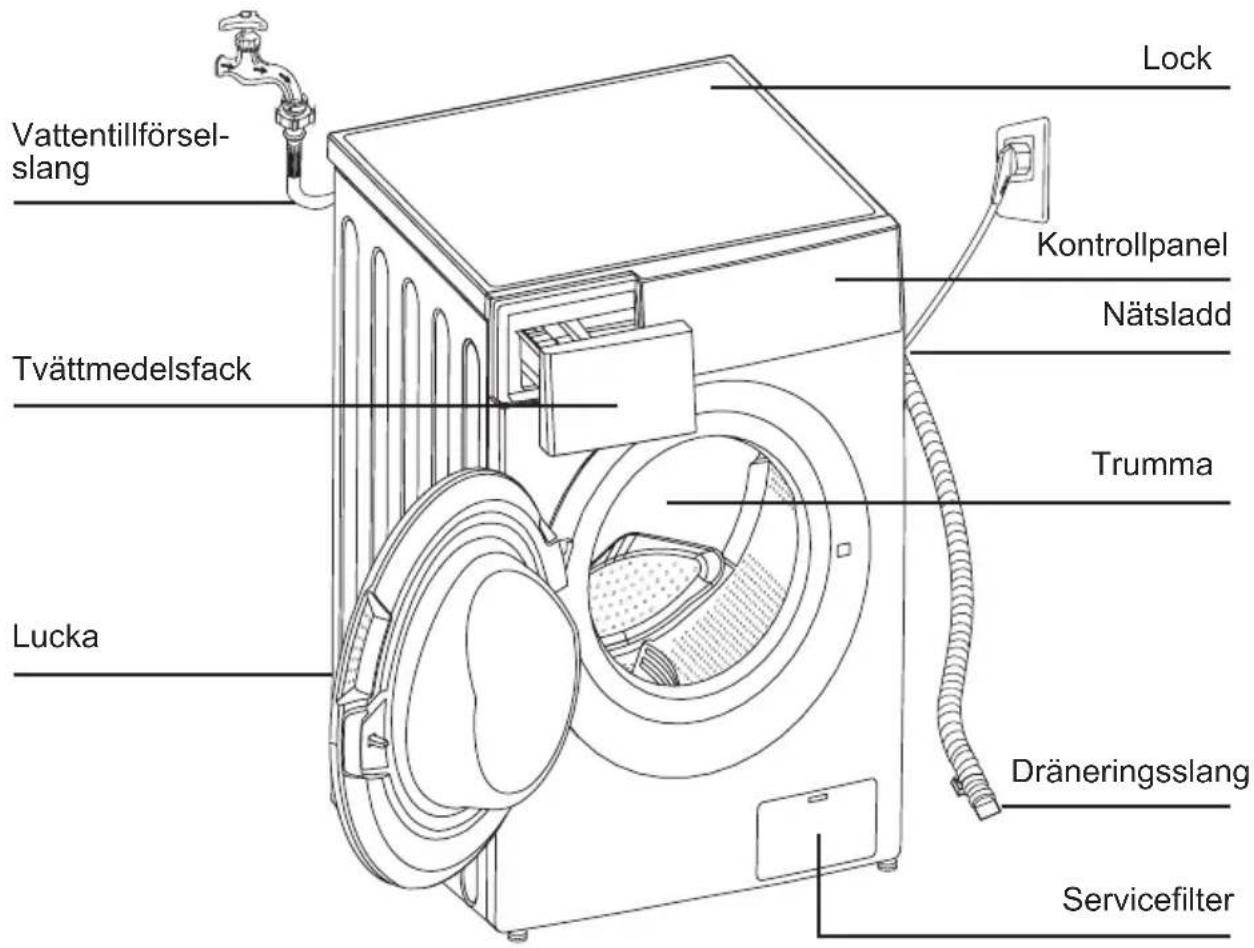

Beskrivning av produkten

OBS!

Bilder på produkten är endast avsedda som referens (det är inte säkert att din produkt ser ut exakt som på bilderna).

Tillbehör

för hål

Tillförselslang för kallvatten

Tillförselslang för varmvatten (tillval)

Hållare för dräne-ringsslang (tillval)

BruksanvisningTransport

Installation

Installationsplats

WARNING!

• Det är viktigt att maskinen står stabilt (om maskinen står instabilt kan den röra sig över golvet).
• Försäkra dig om att enheten inte står på nätsladden.

Att tänka på vid val av installationsplats:

1. Golvet ska vara stabilt, torrt och plant
2. Undvik direkt solljus
3. Säkerställ tillräcklig ventilation
4. Rumstemperaturen ska vara högre än 0 °C
5. Placera enheten på avständ från värmekällor som kol- eller gaseldade enheter.

Packa upp tvättmaskinen

WARNING!

• Förpackningsmaterial (till exempel styrenplast) kan vara farligt för barn.
• Det finns risk för kvävning! Håll allt förpackningsmaterial utom räckhåll för barn.

1. Avlägsna kartongen och all styrenplast.
2. Lyft tvättmaskinen och avlägsna förpackningen. Försäkra dig om att de små trekantiga skumkuddarna på enhetens undersida avlägsnas tillsammans med förpackningens botten. Om de inte gör det lägger du maskinen på sidan och avlägsnar dem från enheten.
3. Ta bort tejpen som fäster nätsladden och dräneringsslangen.
4. Ta bort inloppsslangen från trumman.

Installation

Avlägsna transportskruvarna

WARNING!

• Skruva bort transportskruvarna från produktens baksida innan du använder produkten.
• Spara transportskruvarna för framtida behov (du behöver dem om du ska flytta produkten).

Vidta följande steg för att avlägsna skruvarna:

1. Skruva ur de fyra skruvarna med skruvnyckel.
2. Plugga hålen med transportpluggarna.
3. Spara transportskruvarna för framtida användning.

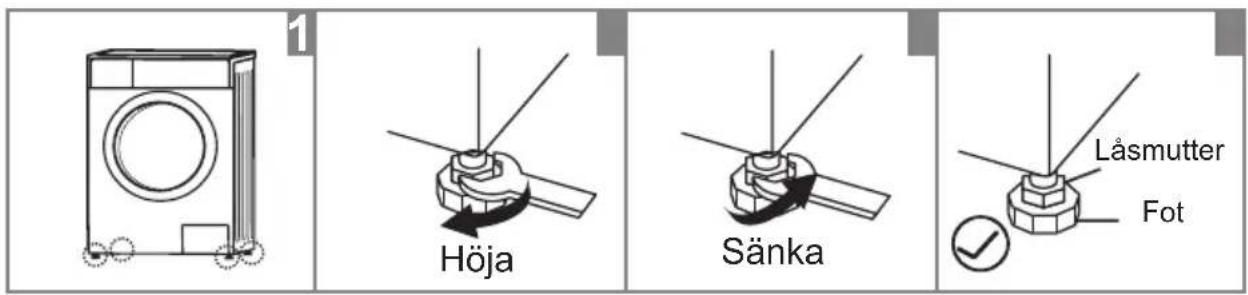

Nivellera tvättmaskinen

WARNING!

- Skruva åt låsmuttrarna på samtliga fyra fötter så att de sitter fast ordentligt mot höljet.

1. Kontrollera att fötterna är säkert fastsatta på höljet. Om de inte sitter fast ordentligt skruvar du i dem helt och hålet och läser fast dem med muttrarna.
2. Lossa låsmuttrarna och skruva ned fötterna tills de är i kontakt med golvet.
3. Justera benen tills tvättmaskinen är nivellerad. Lås därefter muttrarna med skruvnyckeln.

Installation

Anslut vattentillförselslangen

WARNING!

• Följ anvisningar i detta avsnitt för att undvika läckage och vattenskada!
• Försäkra dig om att inloppsslangen inte viks eller hamnar i kläm. Modifiera inte slangen på något sätt.
• Anslut modeller med varmvattenintag till varmvattenkran med vattentillförselslangen för varmvatten. Energiförbrukningen blir automatiskt lägre för vissa program.

Anslut inloppsröret på ett av de två sätt som visas på bilderna nedan.

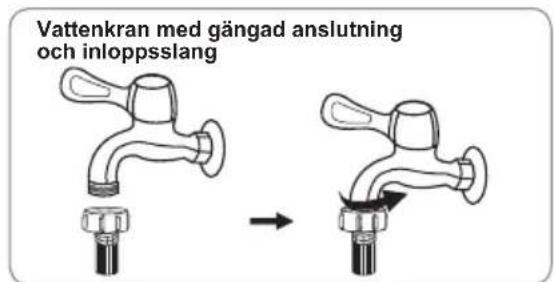

1. Anslutning mellan vattenkran och inloppsslang

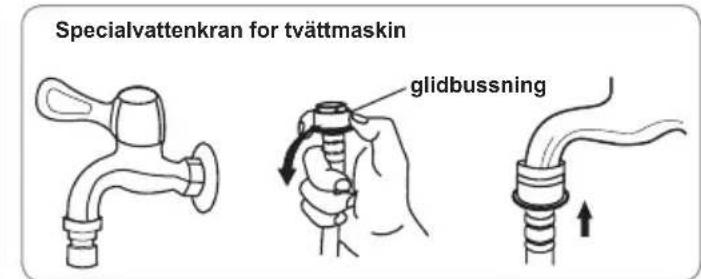

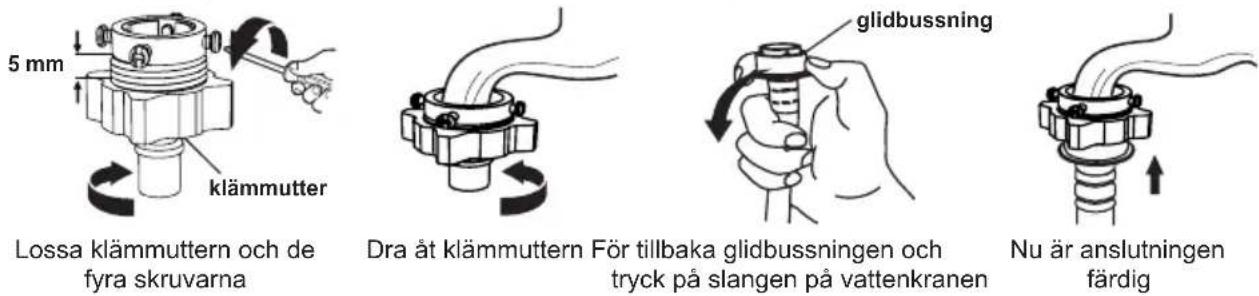

1. Anslutning mellan skruvkoppling och inloppsslang

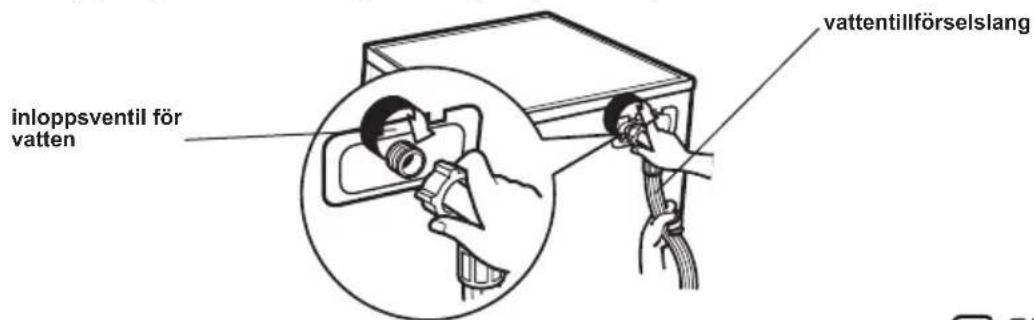

Anslut inloppsrörets andra ände till inloppsventilen på produktens baksida. Försäkra dig om att kopplingen är ordentligt åtdragen (medurs).

Installation

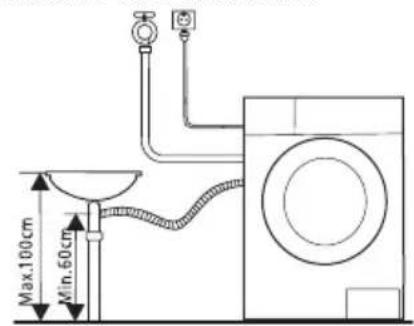

Dräneringsslang

WARNING!

• Försäkra dig om att dräneringsslangen inte är vikt eller hårt sträckt.
• Placera dräneringsslangen så att den inte skadas (skadad slang kan orsaka vattenläckage).

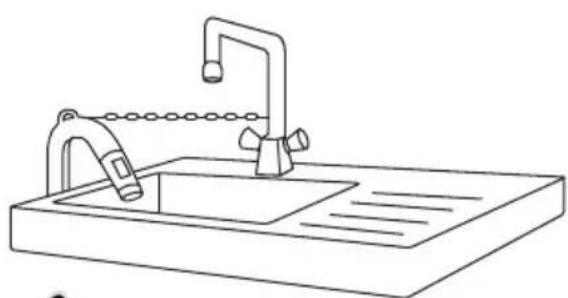

Dräneringsslangen kan anslutas på två sätt:

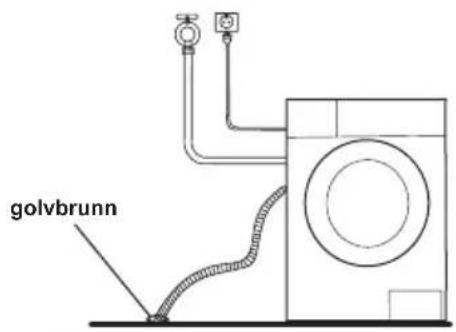

1. Sätt den i golvbrunnen. 2. Anslut den till tömningsrör på

tvättho eller liknande.

Om tvättmaskinen har hållare för dräneringsslang ska denna installeras enligt bilderna.

WARNING!

• Fäst dräneringsslangen med klämma eller buntband när du har installerat den.
• Pressa inte in överstigande längd av dräneringsslangen i tvättmaskinen om slangen är för lång (det kan orsaka missljud).

Användning

Snabbstart

Försiktighet!

• Försäkra dig om att enheten är korrekt installerad innan du använder den.
• Kör ett komplett tvättprogram med tom tvättmaskin innan du tvättar kläder i den för första gången.

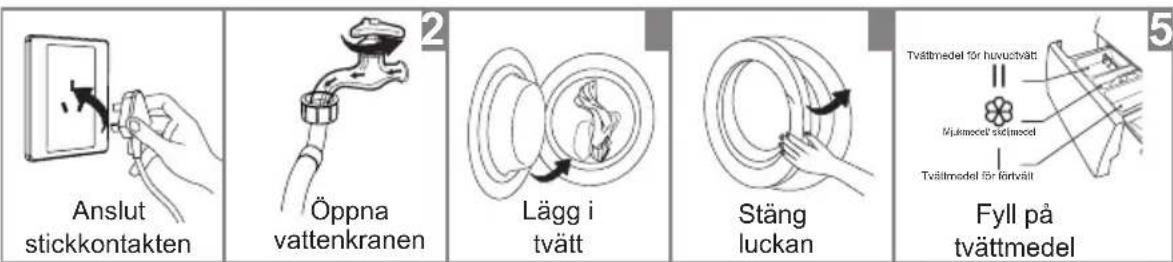

1. Före tvätt

OBS!

Fyll endast på tvättmedel i fack I när du har valt förtvätt på enhet med denna funktion.

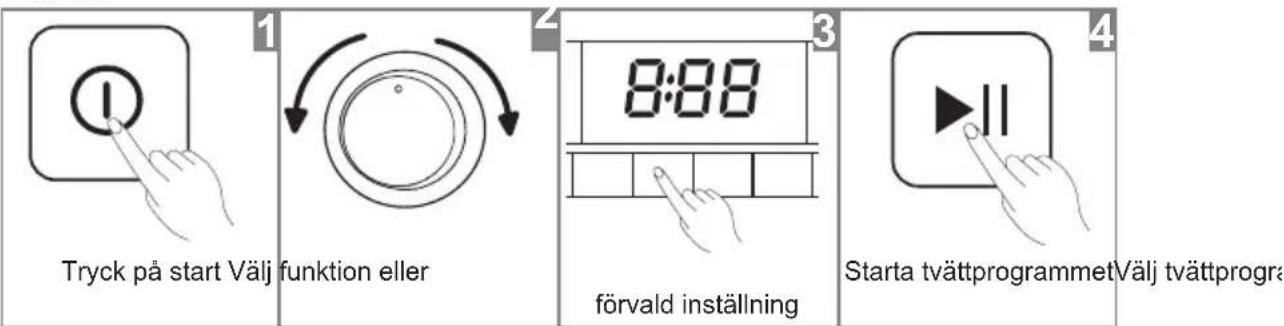

2. Tvätt

OBS!

Om du väljer förvald inställning kan du hoppa över steg 3.

3. Efter tvätt

Summern piper och texten End visas på displayen.

Användning

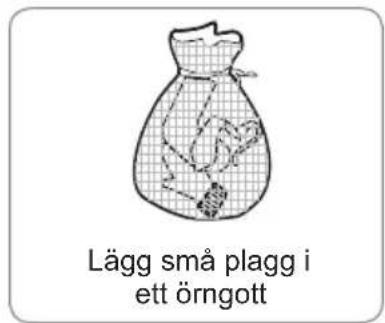

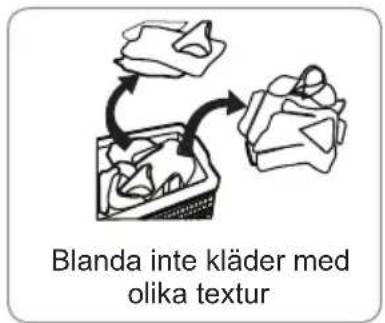

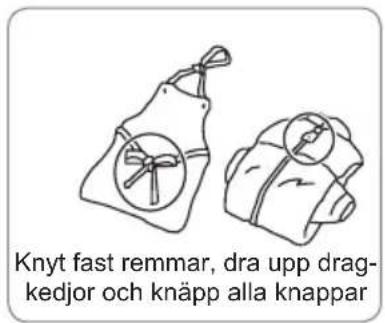

Före varje tvätt

• Omgivningstemperaturen i rummet ska vara 0–40 °C. Om maskinen används vid temperatur som understiger 0 °C kan inloppsventilen och dräneringssystemet skadas. Placera enheten i ett rum där temperaturen alltid överstiger 0 °C (på så sätt säkerställer du att vattentillförselslangen och dräneringsslangen inte fryser).

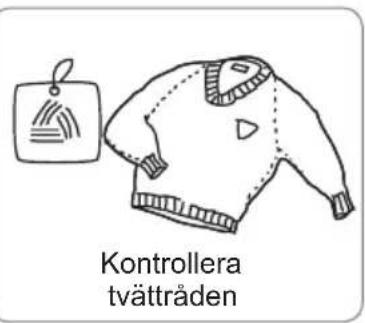

• Kontrollera tvättråd på kläderna samt anvisningar på tvättmedlet innan du doserar tvättmedel. Använd skumfritt eller lågskummande tvättmedel avsett för maskintvätt.

WARNING!

- Kör inte tvättmaskinen med endast ett plagg i den (trumman kan bli obalanserad och orsaka vibrationer). Lägg i ett par plagg till.

- Tvätta inte kläder som är nedsmutsade med fotogen, bensin, alkohol eller andra brandfarliga vätskor.

Användning

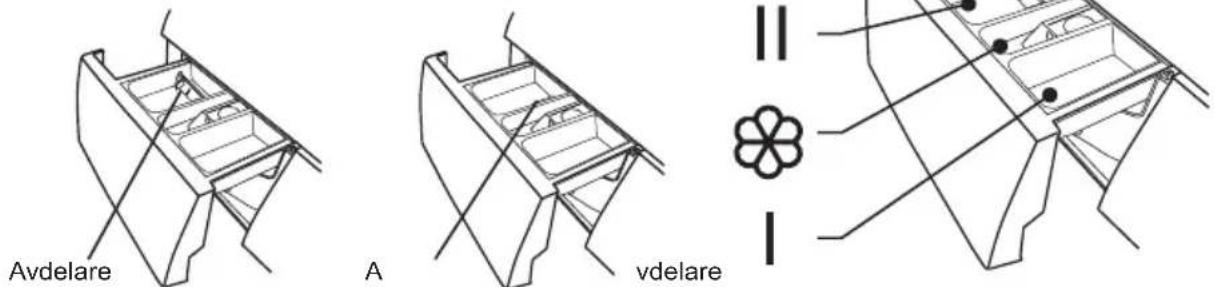

Tvättmedelsfack

I Tvättmedel för förtvätt

II Tvättmedel för huvudtvätt

Mjukmedel / sköljmedel

Flytande tvättmedel Pulvertvättmedel Dra ut tvättmedelsfacket

Försiktighet!

- Fyll endast på tvättmedel i fack I när du har valt förtvätt på enhet med denna funktion.

OBS!

• Om tvättmedlet klumpar sig i tvättmedelsfacket rekommenderar vi att du späder det med vatten (på så sätt undviker du att facket svämmar över när det vattenfylls).
• Välj tvättmedel som är lämpligt för vald tvättemperatur (det ger bäst tvättresultat och minsta möjliga vatten- och energiförbrukning).

Användning

Program	I	II
Cotton (bomull)	○	●	○
Synthetic (syntet)	○	●	○
Baby Care (babykläder)	○	●	○
Jeans	○	●	○
Mix	○	●	○
Colours (kulörttvätt)			●
Drain Only (endast tömning)
Spin Only (endast centrifugering)
Rinse & Spin (sköljning och centrifugering)
Wool (ylle)			●
Delicate (ömtåliga textilier)			●
Quick (kortprogram)			●
Sport Wear (sportkläder)	○	●	○
Hand Wash (handtvätt)	○	●	○
Cotton ECO (bomull med energispar)			●

- Obligatorisk o Tillval

Användning

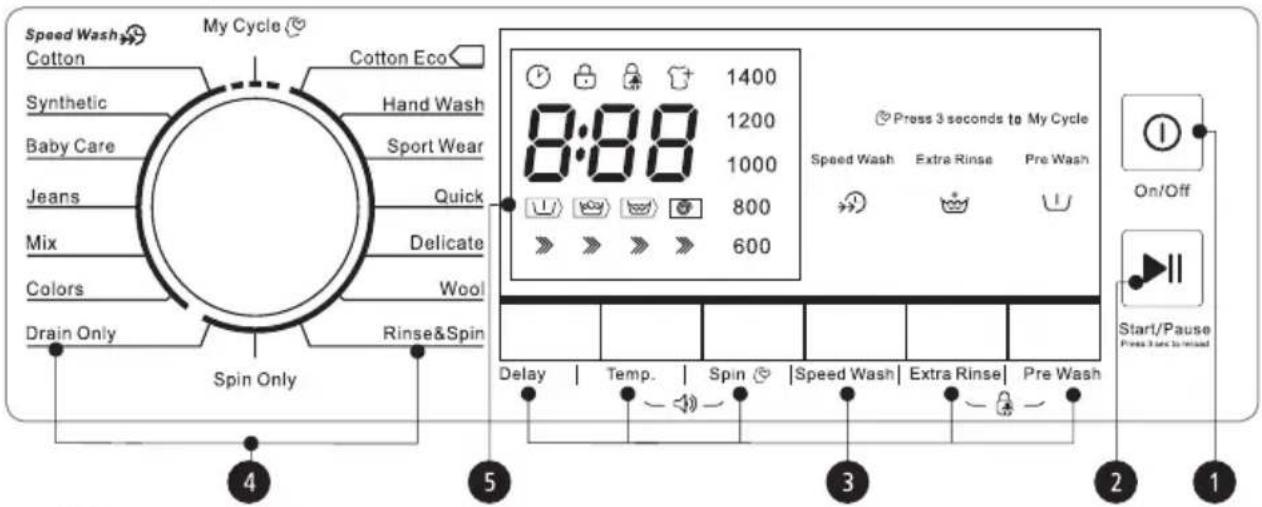

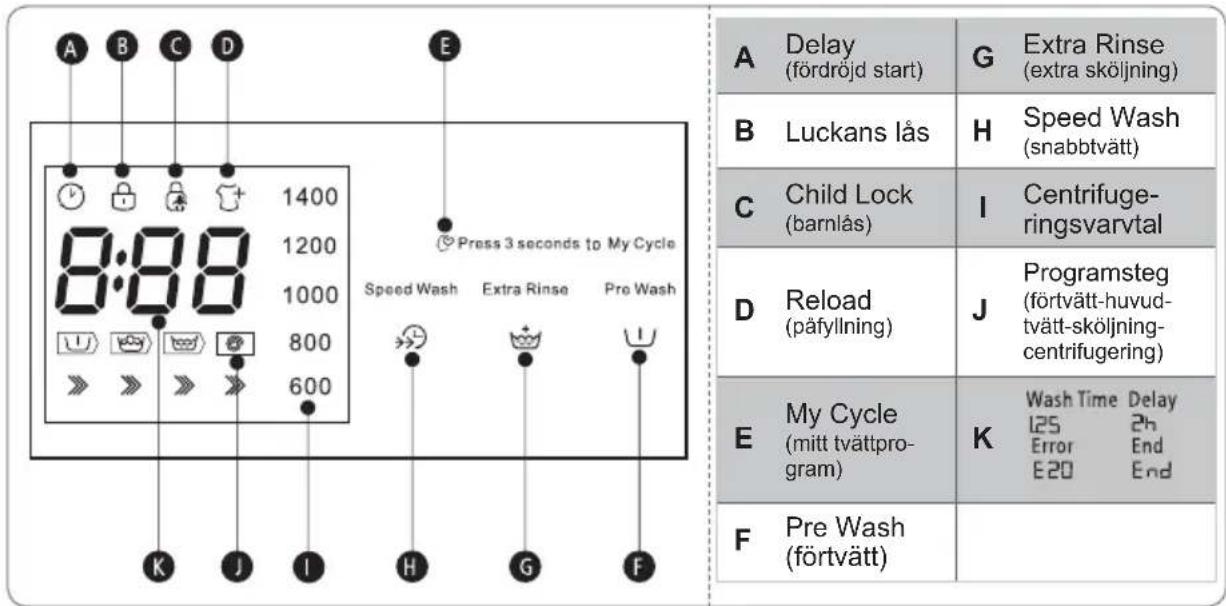

Kontrollpanel

OBS!

Bilder är endast avsedda som referens (det är inte säkert att din enhet ser exakt ut som på bilderna).

① On/Off

Starta eller stänga av enheten.

② Start/Pause

Tryck på knappen för att starta eller pausa tvättprogrammet.

③ Tillval

Här kan du välja tillvalsfunktioner (när lysdioden tänds är funktionen vald).

④ Program

Här väljer du vilket tvättprogram du ska använda.

⑤ Display

Displayen visar inställningar, uppskattad återstående tid, tillval och statusmeddelanden för tvättmaskinen. Displayen är tänd under hela tvättprogrammet.

Användning

Tillval

Pre Wash (förtvätt)

Använd funktionen Pre Wash (förtvätt) för att köra ett extra tvättprogram innan huvudtvätten om kläderna är mycket smutsiga. Fyll på tvättmedel i tvättmedelsfack (I) när du väljer detta tillval.

Extra Rinse (extra sköljning)

Tvätten sköljs en extra gång när du väljer detta tillval.

Speed Wash (snabbtvätt)

Detta tillval används för att korta tvättiden.

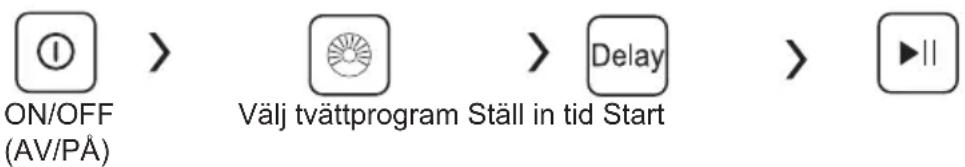

Delay (fördröjd start)

Ställa in Delay (fördröjd start):

1. Välj tvättprogram
2. Tryck på Delay (fördröjd start) för att välja tid (mellan 0 och 24 timmar).
3. Tryck på Start/Pause för att starta fördröjningstimern

Avbryta fördröjningsfunktionen:

Tryck på Delay (fördröjd start) tills displayen visar 0H (utför detta innan du startar tvättprogrammet). Om du redan har startat tvättprogrammet återställer du det genom att trycka på On/Off.

Försiktighet!

- Om strömförsörjningen bryts när tvättmaskinen kör ett tvättprogram lagras pågående tvättprogram i minnet. När strömförsörjningen är återupprättad behöver du bara trycka på On/Off för att återuppta tvättprogrammet.

Användning

Program Tillval
	Delay(fördröjd start)	Speed Wash(snabbtvätt)	Extra Rinse(extra sköljning)	Pre Wash(förtvätt)
Cotton (bomull)	○ ○ ○ ○
Synthetic (syntet)	○ ○ ○ ○
Baby Care (babykläder)	○ ○ ○ ○
Jeans	○ ○ ○ ○
Mix	○ ○ ○ ○
Colours (kulörttvätt)	○ ○ ○
Drain Only(endast tömning)	○
Spin Only(endast centrifugering)	○
Rinse & Spin (sköljningoch centrifugering)	○		○
Wool (ylle)	○		○
Delicate (ömtåliga textilier)	○		○
Quick (kortprogram)	○
Sport Wear (sportkläder)	○ ○ ○
Hand Wash (handtvätt)	○ ○ ○
Cotton ECO(bomull med energispar)	○

Användning

Övriga funktioner Reload (påfyllning)

Denna funktion kan användas under pågående tvättprogram. Om trumman fortfarande snurrar och det finns mycket varmt vatten i den är det inte säkert att öppna luckan (därför kan inte luckan öppnas under dessa förhållanden). Tryck på Start/Paus i 3 sekunder för att aktivera funktionen så att du kan fylla på kläder under pågående tvättprogram. Följ nedanstående anvisningar:

1. Vänta tills trumman slutar rotera.
2. Luckans lås öppnas.
3. Öppna luckan, lägg i kläder och stäng därefter luckan och tryck på Start/Paus.

Tryck på Start/Pause i 3 sekunder
Lägg i kläder Start

Försiktighet!

Använd inte funktionen Reload (påfyllning) när vattennivån är högre än kanten på den inre trumman eller om du kör tvättprogram med hög temperatur.

Child Lock (barnlås)

Denna funktion används för att förhindra att barn kan använda tvättmaskinen.

On/Off (av/på)
Start Tryck på Extra Rinse (extra sköljning) och Pre Wash (förtvätt) i 3 sekunder tills summern piper.

Försiktighet!

• Tryck på båda knapparna igen i 3 sekunder för att låsa upp barnlåset.
• Funktionen Child Lock (barnlås) låser all knappar utom On/Off.
• Funktionen Child Lock (barnlås) avaktiveras när strömmen bryts till enheten.
• För vissa modeller kan emellertid funktionen Child Lock (barnlås) vara aktiverad även när strömförsörjningen slås på igen.

Användning

My Cycle (mitt tvättprogram)

Minne för tvättprogram som används ofta. Håll inne Spin i 3 sekunder för att spara aktuellt program i minnet. Förvald inställning är Cotton (bomull).

Temp./Temperatur

Tryck på knappen för att ställa in önskad temperatur (kallvatten, 20 °C, 30 °C, 40 °C, 60 °C, 90 °C).

Spin

Spin (centrifugering)

Tryck på knappen för att ställa in centrifugeringsvarvtalet. 1400: 0-600-800-1000-1200-1400

Försiktighet!

När indikatorlamporna för centrifugeringsvarvtal (600, 800, 1000, 1200, 1400) är släckta indikerar detta att centrifugeringsvarvtalet är 0.

Avaktivera summern

Håll inne båda knapparna i 3 sekunder för att aktivera summern. Inställningen sparas till nästa återställning.

Försiktighet!

När summern är avaktiverad kommer den inte att aktiveras igen.

Program	Förvaltcentrifugerings-varvtal
	1400
Cotton (bomull)	800
Synthetic (syntet)	800
Baby Care (babykläder)	800
Jeans	800
Mix	800
Colors (kulört)	1000
Drain Only (endast tömning)	-
Spin Only(endast centrifugering)	1000
Rinse & Spin (sköljningoch centrifugering)	1000
Wool (ylle)	600
Delicate (ömtåliga textilier)	600
Quick (kortprogram)	800
Sport Wear (sportkläder)	1200
Hand Wash (handtvätt)	600
Cotton ECO(bomull med energispar)	1400

On/Off (av/på)

Start Håll inne knapparna Temp. och Spin i 3 sekunder. Summern avaktiveras.

Användning

Program

Här väljer du vilket tvättprogram du ska använda.

Program
Cotton (bomull) Slitstarka textilier, värmebeständiga textilier av bomull eller linne.
Synthetic (syntet)	För syntetplagg som skjortor, jackor och blandade tyger.Minska mängden tvättmedel när du tvättar stickade plagg(på så sätt undviker du överdrivet mycket lödder).
Baby Care(babykläder)	Särskilt program för babykläder som tack vare förbättrad tvättning och sköljning gör kläderna skonsamma för barnets hud.
Jeans Särskilt program för tvätt av jeans.
Mix Blandade textilier av bomull och syntet.
Colours(kulörttvätt)	Skonsamt program för kulörta kläder.
Cotton ECO(bomull med energispar)	Förbättrar tvättresultatet och förlänger tvättiden.
Hand Wash(handtvätt)	Avsett för tvätt av ett fåtal lätt smutsade plagg(låg tvättemperatur är förvald).
Sport Wear(sportkläder)	För tvätt av fritidskläder.
Quick(kortprogram)	Extra kort program som är lämpligt för små mängder lätt smutsad tvätt.
Delicate(ömtåliga textilier)	För ömtåliga, tvättbara textilier(till exempel silke, satin, syntetfiber eller blandade tyger).
Wool (ylle)	Hand- eller maskintvättbara textilier av ull eller med högt ullinnehåll.Särskilt skonsamt tvättprogram med längre programpauser som motverkar krympning.
Spin Only (endast centrifugering)	Extra centrifugering med valbart centrifugeringsvarvtal.
Rinse & Spin(sköljning och centrifugering)	Extra sköljning med centrifugering.
Drain Only(endast tömning)	Tömning av vattnet i tvättmaskinen.

Användning

Tabell för tvättprogram

Programratt Tvättkapacitet (kg) Temp. (°C) Förvald tid
	12,0 Förvald
Cotton (bomull) 12,0 40 2:40
Synthetic (syntet) 6,0 40 1:40
Baby Care (babykläder) 12,0 30 1:20
Jeans 12,0 60 1:45
Mix 12,0 40 1:13
Colours (kulörttvätt)	6,0 Kall	1:10
Drain Only (endast tömning)	-	-
Spin Only (endast centrifugering)	12,0	-
Rinse & Spin(sköljning och centrifugering)	6,0	-
Wool (ylle)	2,0 40 1:17
Delicate (ömtåliga textilier)	2,5 30 0:50
Quick (kortprogram)	2,0 Kall	0:15
Sport Wear (sportkläder)	6,0 40 0:45
Hand Wash (handtvätt)	2,0 Kall	1:00
Cotton ECO(bomull med energispar)	12,0 60 4:03

• EU:s energiklass A+++

Energitestprogram: Cotton Eco 60/40 °C.

Varvtal: max. varvtal/förvalt varvtal.

Halv kapacitet för tvättmaskinen (12,0 kg): 6,0 kg.

- Cotton Eco 60/40 °C är förvalt tvättprogram (det tvättprogram som informationen på etikett och datablad hänvisar till). Programmet är lämpligt för tvätt av normalsmutsig bomullstvätt. Det är det mest effektiva programmet (både vad gäller energi- och vattenförbrukning) för denna typ av bomullstvätt. Faktisk vattentemperatur kan avvika från angiven programtemperatur.

OBS!

Parametrarna i denna tabell är endast avsedda som vägledning. Faktiska värden kan avvika från värdena i tabellen ovan.

Underhåll

Rengöring och skötsel

WARNING!

Koppla bort tvättmaskinen från strömförsörjningen och stäng vattenkranen innan du påbörjar underhåll.

Rengöring av hölje

Med korrekt underhåll förlängs tvättmaskinens livslängd. Tvättmaskinens ytor kan vid behov rengöras med utspätt, neutralt rengöringsmedel (utan slipmedel). Torka omedelbart bort eventuellt utspillt vatten med en trasa. Använd inte vassa verktyg vid rengöring.

Använd inte myrsyra eller lösningsmedel som till exempel alkohol eller andra kemikalier.

Rengöring av trumma

Avlägsna omedelbart eventuell rost inuti trumman (som orsakats av metallföremål) med klorfritt rengöringsmedel. Använd inte stålull.

OBS!

Lägg inte i tvätt i tvättmaskinen när du rengör trumman.

Rengörning av luckans tätning och glas

Torka bort allt ludd och alla fläckar på glaset och tätningen efter varje tvätt (ansamling av ludd kan orsaka läckage). Försäkra dig efter varje tvätt om att det inte finns mynt, knappar och andra föremål i tätningen.

Rengöra inloppsfilter

OBS!

Om vattentillförseln blockeras måste inloppsfiltret rengöras.

Tvätta filtret i vattenkranen:

1. Stäng av vattenkranen.
2. Skruva bort vattentillförselslangen från vattenkranen.
3. Rengör filtret.
4. Skruva tillbaka vattentillförselslangen.

Tvätta filtret i tvättmaskinen:

1. Skruva av inloppsröret från tvättmaskinens baksida.
2. Dra ut filtret med en spetstång, tvätta det och sätt tillbaka det.
3. Rengör filtret med en borste.
4. Anslut inloppsröret igen.

• Om du inte lyckas rengöra filtret med borste kan du avlägsna det och tvätta det separat.
• Anslut enheten till strömförsörjning och öppna vattenkranen.

Rengöra tvättmedelsfack

1. Håll inne knappen som pilen inuti tvättmedelslådan pekar på.
2. Lyft upp spärren, ta bort mjukmedelsluckan och tvätta alla fack med vatten.
3. Sätt tillbaka mjukmedelsluckan och skjut lådan på plats.

Tryck på knapp A för att dra ut tvättmedelslådan

Rengör tvättmedelslådan under rinnande vatten

Rengör inuti fördjupningen med en gammal tandborste

Sätt i tvättmedelslådan

OBS!

Använd inte alkohol, lösningsmedel eller kemikalier för att rengöra tvättmaskinen.

Underhåll

Tvätta tömningspumpens filter

WARNING!

• Se upp för varmt vatten!
• Vänta tills tvättmedelslösningen svalnar.
• Risk för elstöt! Koppla bort tvättmaskinen från strömförsörjning före underhåll.
• Tömningspumpens filter fångar upp fibrer och små föremål från tvättvattnet.
• Rengör filtret regelbundet för att säkerställa att tvättmaskinen fungerar korrekt.

Försiktighet!

• Försäkra dig om att ventillocket och nöddräneringsslangen är korrekt installerade (kopplingarna måste vara korrekt inriktade så att de inte läcker).
• Vissa tvättmaskiner har ingen nöddräneringsslang – för dessa kan steg 2 och 3 hoppas över. Vrid på det nedre filterlocket så att vatten rinner ut i avloppet.
• När enheten används (beroende på vilket tvättprogram som körs) kan det finnas varmt vatten i pumpen. Avlägsna inte pumplocket under pågående tvättprogram (vänta tills tvättmaskinen har avslutat tvättprogrammet och allt vatten är tömt). Försäkra dig om att locket är ordentligt åtskruvat när du har satt tillbaka det.

Underhåll

Tvätta tömningspumpens filter

Underhåll

Felsökning

Enheten startar inte/stannar under drift. Försök först lösa problemet.Kontakta servicecenter om du inte kan lösa problemet själv.

Beskrivning Orsak Åtgärd
Tvättmaskinen startar inte	Luckan är inte ordentligt stängd	Stäng luckan och försök starta maskinen igenKontrollera om kläder har fastnat
Luckan kan inte öppnas	Tvättmaskinens säkerhetsförregling är aktiv	Koppla bort enheten från strömförsörjning, anslut den igen och försök starta om den
Vattenläckage	Anslutningen för inloppsrör eller avloppsslang är inte tät	Kontrollera och dra åt vattenledningar Rengör avloppsslangen
Rester av tvättmedel i tvättmedelsfacket	Det finns klumpar i tvättmedlet eller så är det fuktigt	Rengör och torka av tvättmedelsfacket
Indikatorn eller displayen tänds inte	Anslutningsproblem för effektkretskort eller kablage	Försäkra dig om att strömförsörjningen är tillslagen och att stickkontakten är korrekt isatt
Onormalt ljud		Kontrollera om fästskruvarna har lossnat.Kontrollera att enheten är installerad på stabilt och plant golv.
E30	Luckan stängs inte korrekt	Stäng luckan och försök starta maskinen igenKontrollera om kläder har fastnat
E10	Problem med vattenfyllning under tvättning	Kontrollera om vattentrycket är lågt. Räta ut vattenledningen och kontrollera om inloppsventilens filter är igensatt
E21	Det tar för lång tid att tappa ut vatten	Kontrollera om dräneringsslangen är igensatt
E12	Vatten svämmar över Starta om tvättmaskinen
EXX	Övriga problem	Försök igen. Kontakta service om problemet kvarstår.

OBS!

Starta enheten när du har provat föreslagen åtgärd. Kontakta service om problemet kvarstår eller om displayen visar andra larmkoder.

Underhåll

Tekniska specifikationer

Strömförsörjning 220–240 VAC, 50 Hz
Max. strömstyrka 10 A
Standard vatten-tryck	0,05~1 MPa

Modell Tvättmängd Dimensioner (b x d x h) (mm) Nettovikt Ingående effekt
CTM4214V	12,0 kg 595 x 565 x 850 73 kg 2000 W

Modell CTM4214V
Tvättmängd 12 kg
Centrifugeringsvarvtal 1400 varv/min
Energiklass 1	A+++
Energiförbrukning per år 2	197 kWh
Strömförbrukning när enheten är avstängd 0,5 W
Strömförbrukning i standby-läge 1,0 W
Vattenförbrukning per år 3	14 000 liter
Centrifugeringseffektivitetsklass 4	B
Standardtvättcykel 5	Cotton ECO(bomull med energispar)
Energiförbrukning för standardtvätt (60 °C) med full kapacitet	0,90 kWh/program
Energiförbrukning för standardtvätt (60 °C) med halv kapacitet	0,90 kWh/program
Energiförbrukning för standardtvätt (40 °C) med halv kapacitet	0,82 kWh/program
Programtid för standardtvätt (60 °C) med full kapacitet	243 minuter
Programtid för standardtvätt (60 °C) med halv kapacitet	243 minuter
Programtid för standardtvätt (40 °C) med halv kapacitet	239 minuter
Vattenförbrukning för standardtvätt (60 °C) med full kapacitet	64 liter/program
Vattenförbrukning för standardtvätt (60 °C) med halv kapacitet	62 liter/program
Vattenförbrukning för standardtvätt (40 °C) med halv kapacitet	62 liter/program
Återstående fuktalt för standardtvätt (60 °C) med full kapacitet	50 %
Återstående fuktalt för standardtvätt (60 °C) med halv kapacitet	55 %
Återstående fuktalt för standardtvätt (40 °C) med halv kapacitet	55 %
Ljudnivå under pågående program	59 dB(A)
Ljudnivå under centrifugering	76 dB(A)

Underhåll

OBS!

• Programinställning för test enligt tillämplig standard EN 60456.
• Vid användning av testprogram tvättar du specificerad last med maximalt centrifugeringsvarvtal.
• Faktiska parametrar varierar beroende på hur enheten används och kan avvika från värdena i tabellen ovan.
• Denna enhet har energisparsystem. Maskinen intar standby-läge efter max. 1 minut (om den inte används).
• Ljudnivån under tvätt/centrifugering gäller standardtvättcykel med full kapacitet.

Anmärkningar

① Energieffektivitet delas in i klasser: från klass A+++ (högst effektivitet) till klass D (lägst effektivitet).
② Energiförbrukningen per år är baserad på 220 standardtvättcykler för standardprogram (60 och 40 °C) med full och halv kapacitet samt förbrukning för energisparlägen. Faktisk energiförbrukning varierar beroende på hur tvättmaskinen används.
③ Vattenförbrukningen per år är baserad på 220 standardtvättcykler för standardprogram (60 och 40 °C) med full och halv kapacitet. Faktisk vattenförbrukning varierar beroende på hur tvättmaskinen används.
④ Centrifugeringseffektivitet delas in i klasser: från klass G (lägst effektivitet) till klass A (högst effektivitet).
⑤ Standardprogram (60 °C) och standardprogram (40 °C) är standardtvättprogram. Dessa program är lämpliga för tvätt av normalsmutsig bomullstvätt. De är de mest effektiva programmen (både vad gäller energi- och vattenförbrukning) för denna typ av bomullstvätt. Faktisk vattentemperatur kan avvika från angiven programtemperatur.

Välj tvättmedel som är lämpligt för den valda tvättemperaturen (det ger bäst tvättresultat och minsta möjliga vatten- och energiförbrukning).

Innhold

Beskrivelse av produktet

OBS!

Bilder av produktet er kun ment som referanse (det er ikke sikker at ditt produkt ser helt ut som på bildene).

Tilbehør

Kvalitetsgaranti gäller för konsument
