Typ av produkt	Elektrisk spis
Märke	Elvita
Modell	CKH2330S
Energikälla	Elektrisk
Hälltyp	Keramisk
Antal kokzoner	4
Ugnstyp	Konventionell med grill
Ugnskapacitet	65 L
Ugnsfunktioner	Grädda, Grill, Varmluft
Kontrolltyp	Vred och tryckknappar
Display	Analog timer
Bredd	60 cm
Höjd	85 cm
Djup	60 cm
Vikt	50 kg
Spänning / Frekvens	230 V / 50 Hz
Effektförbrukning (max)	10.5 kW
Energieffektivitetsklass	A
Rengöring	Emaljerat utrymme, lättstädad häll
Säkerhetsfunktioner	Barnlås, automatisk avstängning, restvärmeindikator
Reservdelar finns	Ja (hällelement, ugnsdörrtätning, vred)
Garanti	2 år

Vanliga frågor - CKH2330S Elvita

Hur installerar jag Elvita CKH2330S-spisen?

Installationen måste utföras av en behörig elektriker. Se till att spisen är ansluten till en lämplig 230V-strömförsörjning med en 32A-säkring. Följ de detaljerade instruktionerna i handboken för korrekt elektrisk anslutning och placering.

Hur använder jag ugnsfunktionerna?

Vrid ugnsfunktionsvredet för att välja läge: Grädda (värme uppifrån och under), Grill (enbart värme uppifrån) eller Varmluft (cirkulerande luft). Ställ in temperaturen med termostatvredet. Förvärmning rekommenderas för bakning.

Hur rengör jag den keramiska hällen?

Vänta tills hällen svalnat helt. Använd en skrapa för keramikhäll för att ta bort brända rester, rengör sedan med en mjuk trasa och milt rengöringsmedel. Undvik slipande svampar.

Varför värms inte ugnen?

Kontrollera om strömförsörjningen är ansluten. Se till att timern inte är inställd på fördröjd start. Kontrollera att ugnsfunktions- och temperaturvreden är korrekt inställda. Om problemet kvarstår, kontakta kundsupport.

Hur aktiverar jag barnlåset?

Tryck på barnlås-knappen (om tillgänglig) i 3 sekunder tills en indikator tänds. För att avaktivera, tryck igen i 3 sekunder. Se handboken för exakta steg för din modell.

Vad är maxbelastningen för ugnsgallret?

Ugnsgallret kan vanligtvis hålla upp till 15 kg. Fördela tunga rätter jämnt och undvik överbelastning.

Hur byter jag en ugnslampa?

Stäng av spisen och låt den svalna. Ta bort glaslocket genom att vrida det moturs, byt lampan ( 40W, 300°C tålig, G9-sockel ) och sätt tillbaka locket.

Kan jag använda aluminiumfolie i ugnen?

Ja, men undvik att täcka hela ugnsbotten eller röra värmeelementen. Använd folie endast för att täcka rätter för att förhindra stänk.

Vad ska jag göra om spisen löser ut jordfelsbrytaren?

Detta kan indikera en kortslutning eller överbelastning. Dra ur spisen och kontakta en behörig elektriker. Försök inte återställa upprepade gånger.

Hur gör jag en fabriksåterställning?

De flesta Elvita-spisar har ingen fabriksåterställningsfunktion. Koppla bort från strömmen i 10 minuter för att återställa elektroniken. Om problemen kvarstår, konsultera handboken.

BRUKSANVISNING CKH2330S Elvita

1.1 Säkerhetsvarningar 3
1.2 Installation 3
1.2.1 Risk för elstöt 3
1.2.2 Risk för skärskada 3
1.2.3 Viktiga säkerhetsanvisningar 3
1.3 Drift och underhåll 4
1.3.1 Risk för elstöt 4
1.3.2 Hälsorisk 4

1.3.3 Risk för brännskada 4

1.3.4 Risk för skärskada 5

1.3.5 Viktiga säkerhetsanvisningar 5

2.1 Vy ovanifrån 7
2.2 Kontrollpanel 7
2.3 Produktinformation 8
2.4 Enhetens funktion 8
2.5 Före användning av ny keramikhäll 8
2.6 Tekniska specifikationer 8
2.7 Energieffektivitet 8

3. Använda enheten 9

3.1 Touch-reglage 9
3.2 Kokkärl som kan användas 9
3.3 Användning

3.3.1 Börja laga mat 10
3.3.2 Avsluta matlagning 10

3.3.3 Låsa reglage 10

3.3.4 Timerdisplay 11

3.3.5 Överhettningsskydd 14

3.3.6 Varning för restvärme 14

3.3.7 Standarinställd drifttid 14

4. Riktlinjer för matlagning 14

4.1 Matlagningstips 14
4.1.1 Sjudning, koka ris 14
4.1.2 Bryna biff 14
4.1.3 Fräsa mat 14

5. Värmeinställning 15

6. Skötsel och rengöring 16

7. Tips 17

8. Installation 17

8.1 Installationsutrustning 17

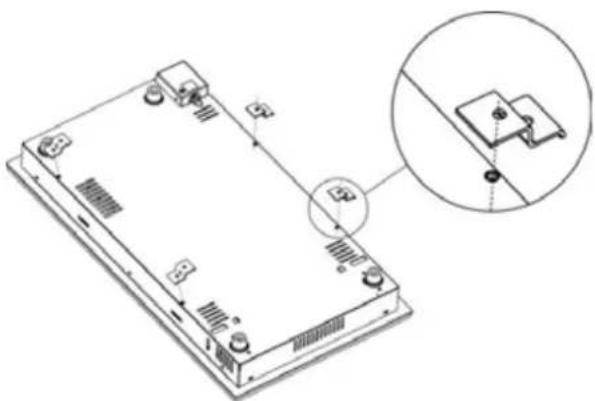

8.2 Före placering av fästen 20
8.3 Försiktighet 21
8.4 Ansluta hällen till nätspänning 21

1. Förord

1.1 Säkerhetsvarningar

Vi tar säkerheten på största allvar. Läs denna information innan du använder hällen.

1.2 Installation

1.2.1 Risk för elstöt

• Koppla bort enheten från nätspänning innan du utför något arbete eller underhåll på den.
• Det är både nödvändigt och krav enligt lag att apparaten jordas.
• Ingrepp i husets elsystem får utföras endast av behörig elektriker.
• Om dessa anvisningar inte efterföljs kan följden bli elstöt eller dödsfall.

1.2.2 Risk för skärskada

• Var försiktig! Hällens kanter är vassa.
• Det finns risk för skärskada om du inte är försiktig.

1.2.3 Viktiga

säkerhetsanvisningar

• Läs dessa anvisningar noggrant innan du installerar eller använder enheten.
• Placera aldrig brännbara material eller produkter på denna enhet.
• Försäkra dig om att personen som installerar enheten har tillgång till denna information.
• För att installationen av enheten ska vara godkänd måste dessa

installationsanvisningar efterföljas.

• Denna enhet måste installeras och jordas på korrekt sätt av behörig elektriker.
• Anslut enheten till en krets som är utrustad med frånskiljare med vilken du kan bryta strömförsörjningen.
• Om enheten inte installeras korrekt kan följden bli att garantin upphör att gälla och att rätten till garantianspråk upphör.
• Denna enhet kan användas av barn från 8 år och uppåt och av personer med nedsatt fysisk, sensorisk eller mental förmåga eller brist på erfarenhet och kunskap, förutsatt att de övervakas eller får instruktioner angående säker användning av enheten och förstår aktuella risker.
• Barn får inte leka med enheten. Rengöring och underhåll av enheten får inte utföras av barn utan uppsikt.
• Om nätsladden är skadad ska denna ersättas av tillverkaren, tillverkarens servicerepresentant eller personer med samma behö-righet (skadad nätsladd utgör en fara).

• Varning! Stäng av enheten ome-delbart om hällens yta har sprickor (hällar av glaskeramik eller liknande material skyddar strömförande komponenter och kan därför or-saka elstöt).

• Placera inte metallföremål som knivar, gafflar, skedar och lock på hällen (de kan bli mycket varma).

• Använd inte ångrengörare i närheten av enheten.
• Rengör inte hällen med ångrengö-rare.
• Enheten är inte avsedd för användning tillsammans med extern timer eller separat fjärrstyrnings-system.
• WARNING! Brandrisk! Förvara inte föremål på värmezonerna.
• Lämna inte enheten obevakad under tillagning.
• WARNING! Om du lämnar kokkärl som innehåller fett eller olja utan uppsikt på hällen kan brand uppstå. Släck ALDRIG brand med vatten! Stäng av enheten och täck över lågorna till exempel med lock eller brandfilt!

1.3 Drift och underhåll

1.3.1 Risk för elstöt

• Använd inte hällen om den är trasig eller har sprickor. Bryt omedelbart anslutningen till nätspänning (väggbrytaren) om hållens yta går sönder eller spricker. Kontakta behörig elektriker.
• Bryt nätspänningen till hällen innan du rengör eller underhåller den.
• Om dessa anvisningar inte efterföljs kan följden bli elstöt eller dödsfall.

1.3.2 Hälsorisk

• Denna enhet uppfyller säkerhetsstandarder för elektromagnetism.
• Hur som helst måste du om du har pacemaker eller andra elektriska implantat (som till exempel insulinpump) kontakta din läkare eller tillverkaren av implantatet innan du använder denna enhet. Försäkra dig om att implantatet inte påverkas av enhetens elektromagnetiska fält.
• Om dessa anvisningar inte efterföljs kan följden bli dödsfall.

Om dessa anvisningar inte efterföljs kan följden bli allvarlig skada eller dödsfall.

1.3.3 Risk för brännskada

• När enheten används blir vissa av dess komponenter så varma att de kan orsaka brännskada.
• Var försiktig så att du inte kommer i kontakt med keramikhällen med kropppsdel, klädesplagg eller annat föremål än lämpligt kokkärl.

• Försäkra dig om att barn inte kommer nära enheten.

• Handtag på kastruller kan bli väldigt varma. Försäkra dig om att kastrullens handtag inte är placerat direkt över en värmezon som är påslagen. Positionera handtagen så att barn inte kan komma åt dem.

• Om dessa anvisningar inte efterföljs kan följden bli brännskada.

1.3.4 Risk för skärskada

- Rakbladet i hållens skrapa är exponerat när säkerhetsskyddet dras tillbaka. Var mycket försiktig när du använder skrapan, och förvara den alltid så att barn inte kan komma åt den. - Det finns risk för skärskada om du inte är försiktig.

1.3.5 Viktiga

säkerhetsanvisningar

• Lämna aldrig enheten utan uppsikt när den används. Överkokning or-sakar rök och (eventuellt) spill som innehåller fett, vilket kan antändas.
• Använd inte enheten som arbetsy-ta eller förvaringsyta.
• Lämna inga föremål eller redskap på enheten.

• Placera inga magnetiserade föremål (till exempel kreditkort, minneskort) eller elektroniska anordningar (till exempel datorer, MP3-spelare) nära enheten, efter- som dessa kan påverkas av dess elektromagnetiska fält.

• Använd inte enheten för att värma upp rummet.

• Stäng av värmezonerna och hällen direkt efter användning enligt anvisningar i denna handbok (med touch-reglagen). Förlita dig inte på att detekteringsfunktionen ska stänga av värmezonerna när du tar bort kokkärlet.
• Barn får absolut inte leka med, sitta på, stå nära eller klättra på enheten.
• Förvara inte föremål som väcker barns intresse i utrymmen ovanför enheten. Barn som klättrar upp på hällen kan skadas allvarligt.
• Lämna inte barn ensamt eller utan uppsikt i det rum där enheten används.
• Barn eller personer med nedsatt förmåga som inverkar på deras förmåga att använda enheten får inte använda enheten utan översikt av vuxen person som kan instruera dem. Den vuxna, instruerande personen måste säkerställa att barnet/personen med nedsatt förmåga klarar av att använda enheten utan att det föreligger fara för dem själva eller omgivningen.
• Utför inga reparationer eller komponentbyten på enheten förutsatt att detta inte rekommenderas i handboken. All annan service ska utföras av behörig elektriker.

• Placera inte och tappa inte tunga föremål på hällen.

• Stå inte på hällen.

• Använd inte kokkärl med skadade kanter, och dra inte kokkärl över keramikhällen – glasytan kan skadas.
• Använd inte stålull, hårda kökssvampar eller andra slipande rengöringsmedel för att rengöra hällen (dess glasyta kan repas).
• Denna enhet är avsedd för användning i hushåll och liknande tillämpningar, som till exempel: personalkök i butiker, kontor och andra arbetsplatser; bondgårdar; gäster på hotell, motell och andra boendemiljöer, B&B.
• WARNING! Denna enhet och dess åtkomliga komponenter blir varma under användning.
• Var försiktig så att du inte kommer i kontakt med värmeelementet.
• Barn under 8 år får endast vistas i närheten av apparaten om de hålls under ständig uppsikt.

Grattis till din nya keramikhäll!

Vi rekommenderar att du läser denna bruksanvisning/installations-handbok noggrant så att du förstår hur enheten installeras och används på korrekt sätt. Se avsnittet om installation för information om hur installationen ska utföras. Läs alla säkerhetsanvisningar noggrant innan användning och förvara denna bruksanvisning/installations-handbok för framtida behov.

1. Värmezon för max. 1800 W
2. Värmezon för max. 1200 W
3. Glasskiva
4. PÅ/AV
5. Kontrollpanel

2.2 Kontrollpanel

1. PÅ/AV
2. Effekt/tidsreglage
3. Av/på-reglage för värmezoner
4. Timerdisplay
5. Läsknapp

2.3 Produktinformation

Denna mikrodatorstyrda keramikhäll har uppvärmning med motständstråd, mikrodatorstyrd reglering och kan ställas in i många olika effektlägen, vilket gör den idealisk för hemmet. Denna snygga keramikhäll är både praktisk, säker och tillförlitlig.

2.4 Enhetens funktion

Keramikhällen värms upp med motständstråd, och dess effekt regleras med lättanvända touch-reglage.

2.5 Före användning av ny keramikhäll

- Läs denna guide – särskilt avsnittet med säkerhetsvarningar!

- Avlägsna eventuell plastfilm från induktionshällen.

2.6 Tekniska specifikationer

Matlagningshäll CKH2330S
Värmezoner 2 zoner
Nätspänning	220–240 VAC, 50 eller 60 Hz
Installerad elektrisk effekt 2700–3300 W
Produktmätt: b × d × h (mm) 288 × 520 × 55
Inbyggnadsmätt: A × B (mm)	268 × 490

2.7 Energieffektivitet

Information om elektriska hållar för hushållsbruk enligt EU 66/2014

Modellbeteckning CKH2330S
Typ av häll Inbyggd keramikhäll
Antal värmezoner och/eller värmeområden 2
Uppvärmningsteknik (induktionsvärmezoner och värme-områden, strålningsvärmezoner, spisplattor)	Strålningsvärmezoner.
För runda värmezoner eller värmeområden: diameter för värmezonens yta (avrundat till närmaste 5 mm)	Främre: 16,5 cmBakre: 20 cm
Energiförbrukning per värmezon/värmeområde beräknad per kg (EC elektrisk köksutrustning)	Främre: 176,4 Wh/kgBakre: 181,6 Wh/kg
Energiförbrukning per häll beräknad per kg (EC elektrisk häll)	179 Wh/kg

Energibesparing

Följ nedanstående tips för att spara energi vid matlagning.

• Koka inte upp mer vatten än du behöver.
• Använd alltid lock (om möjligt).
• Placera kokkärlet på värmezonen innan du startar zonen.
• Placera små kokkärl på de mindre värmezonerna.
• Placera kokkärlet i centrum av värmezonen.
• Använd värmezonens restvärme för varmhållning och liknande.

3. Använda enheten

3.1 Touch-reglage

• Dessa reglage reagerar på beröring, så du behöver inte trycka hårt på dem.
• Tryck med fingerdynan, inte fingerspetsen.
• När knappen aktiveras hörs ett pipljud.

- Försäkra dig om att reglagen är rena och torra och att inga föremål är placerade över dem (till exempel redskap eller handdukar). Även en tunn vattenfilm kan försvåra användning av reglagen.

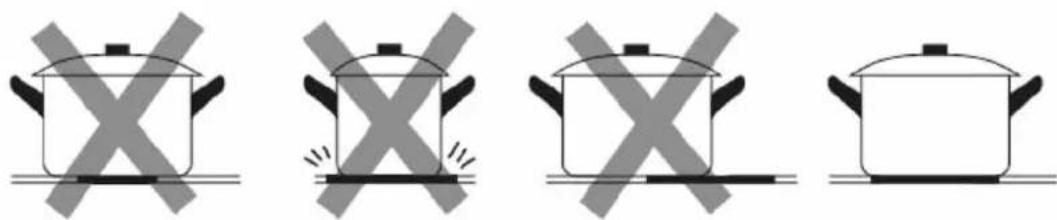

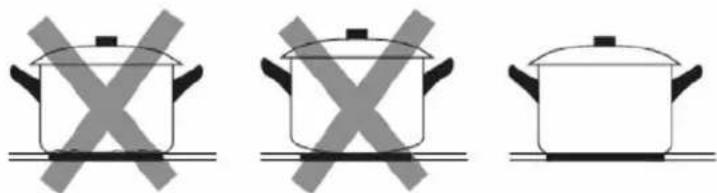

3.2 Kokkärl som kan användas

Använd inte kokkärl med skadade kanter eller konvex/konkav botten.

Försäkra dig om att kokkärlets botten är slät, att den ligger plant mot glashällen och att den har samma storlek som värmezonen. Placera alltid kokkärlet i värmezonens centrum.

Lyft alltid av kokkärl från keramikhällen – dra inte av dem (glasytan kan repas).

När hällen är startad piper summern en gång och alla indikatorlampor tänds i 1 sekund (detta indikerar att keramikhällen är i standby-läge). Tryck på PÅ/AV (alla lysdioder visar (-)).

Placera ett lämpligt kokkärl på den värmezon du vill använda.

- Försäkra dig om att kokkärlets botten och värmezonens yta är rena och torra.

Tryck på värmezonens Av/på-reglage.

Ställ in värmen genom att trycka på (-) eller (+).

• Om du inte väljer en värmeinställning inom 1 minut stängs keramikhällen av automatiskt. För att starta den igen börjar du om från steg 1.
• Du kan närsomhelst under matlagningen justera värmeinställningen.
• Tryck på någon av dessa knappar för att höja eller sänka värmen.

3.3.2 Avsluta matlagning

Tryck på reglaget för den värmezon du vill stänga av.

Stäng av värmezonen genom att sänka värmen till 0 eller genom att trycka på (-) och (+) samtidigt.

Stäng av hela hållen genom att trycka på PÅ/AV.

Var försiktig så att du inte kommer i kontakt med heta ytor.

Symbolen (H) visas på värmezonen när den är för varm för att röra. Symbolen försvinner när ytan har svalnat till säker temperatur. Du kan använda värmezon som fortfarande är varm för att värma upp ett annat kokkärl (på så sätt sparar du energi).

3.3.3 Låsa reglage

• Reglagen går att låsa (till exempel för att förhindra att barn startar en värmezon av misstag).
• När reglagen är låsta är det endast funktionen PÅ/AV som fungerar.

Låsa reglage
Tryck på låssymbolen Timerdisplayen	visar (Lo)
Låsa upp reglage
Försåkra dig om att keramikhällen är startad.Tryck på låssymbolen någon sekund.

När hällen är i låst läge är det endast funktionen PÅ/AV som fungerar ①. Du kan alltså alltid stänga av keramikhällen genom att trycka på PÅ/AV ① i en nödsituation (innan du kan använda hällen igen måste du emellertid låsa upp den).

3.3.4 Timerdisplay

Du kan använda timern på två olika sätt:

a) som minuträknare (i detta fall stängs ingen värmezon av när timern när inställd tid).

b) för att stänga av en eller flera värmezoner (när inställd tid har passerat).

- Max. tidinställning på timer: 99 minuter.

a) Använda timer som minuträknare om du inte väljer någon värmezon

Försäkra dig om att hällen är startad och att åtminstone en värmezon är igång.

OBS! Du kan använda minuträknaren även om du inte har valt någon värmezon.

Tryck på timerdisplayen (timerdisplayen blinkar).

Tryck på (-) eller (+) för att ändra timerinställningen. Indikatorn för minuträknaren börjar blinka i timerdisplayen.

Tryck på (-) och (+) samtidigt för att avbryta timern (- visas i minutdisplayen).

Nedräkningen börjar direkt när tiden har ställts in. Displayen visar återstående tid och timerdisplayen blinkar i 5 sekunder.

När inställd tid har löpt ut piper summern i 30 sekunder och timerdisplayen visar (- - ).

Tips:

a) Tryck på (-) eller (+) en gång för att minska eller öka med 1 minut.

b) Håll inne (-) eller (+) för att minska eller öka med 10 minuter.

c) Om timern ställs in på mer än 99 minuter börjar den om från 0 minuter.

b) Ställa in timern att stänga av en eller flera värmezoner

Tryck på den zon du vill ställa in.

Tryck på timerdisplayen (timerdisplayen visar 10).

Ställ in tiden genom att trycka på (-) eller (+) på timerreglaget

Tryck på (-) och (+) samtidigt för att avbryta timern (-- visas i minutdisplayen).

Nedräkningen börjar direkt när tiden har ställts in. Displayen visar återstående tid och timerdisplayen blinkar i 5 sekunder.

När tillagningstiden löper ut stängs värmezonen av automatiskt (på displayen visas H, vilket indikerar att den är varm).

Obs!

a) Den röda punkten bredvid effektindikatorn tänds och indikerar att zonen är vald.

b) För att ändra tiden igen när timern är inställd börjar du om från steg 1.

c) Följ ovanstående förfarande även för att ställa in två zoner.

Ställa in timern att stänga av en eller flera värmezoner

a) Om mer än en värmezon använder denna funktion visar timerdisplayen den kortaste tiden (exempel: om zon 1 är inställd på 5 minuter och zon 2 på 15 minuter visar timerdisplayen 5). OBS! Den röda punkten bredvid effektindikatorn blinkar.

(inställd på 5 minuter)

(inställd på 15 minuter)

b) När tiden för timern har löpt ut stängs värmezonen av. När zonen har stängts av visas den nuvarande kortaste tidinställningen och punkten för zonen blinkar.

zon 1 zon 2

c) När tillagningstiden löper ut stängs värmezonen automatiskt av.

Obs!

1. Den röda punkten bredvid effektindikatorn tänds och indikerar att zonen är vald.

2) För att ändra tiden igen när timern är inställd börjar du om från steg 1.

3.3.5 Överhettningsskydd

En temperatursensor medger övervakning av temperaturen inuti keramikhällen. Om den detekterar att temperaturen är för hög stängs keramikhällen av automatiskt.

3.3.6 Varning för restvärme

Hällen blir inte sval direkt när den stängs av efter att ha använts en längre stund ( H indikerar att hållen är varm och att du inte ska röra den).

3.3.7 Standarinställd drifttid

Om du glömmer att stänga av en värmezon aktiveras en säkerhetsfunktion som stänger av hällen automatiskt. Fabriksinställd tid för avstängning visas i tabellen nedan:

Effektinställning 1 2 3 4 5 6 7 8	9
Standardinställd drifttid (timmar)	8	8	8	4	4	4	2	2	2

4. Riktlinjer för matlagning

Var försiktig när du steker – olja och fett värms upp mycket snabbt (särskilt om du använder effekthöjning). Vid mycket höga temperaturer självantänder olja och fett (detta kan vara mycket farligt och orsaka brand).

4.1 Matlagningstips

• Sänk temperaturinställningen när det börjar koka i kokkärlet.
• Om du använder lock kan du korta tillagningstiden och spara energi eftersom värmen bevaras.
• Använd endast den mängd vätska eller fett som behövs för tillagningen (för mycket vätska förlänger tillagningstiden).
• Börja tillaga maten på hög värme och sänk efter hand värmen när maten är genomtillagad.

4.1.1 Sjudning, koka ris

• Sjudning inträffar när temperaturen är cirka 85 °C (bubblorna frigörs då och då från botten och stiger till ytan). Med denna tillagningsmetod blir maten mycket god och väl tillagad eftersom smakerna utvecklas utan att maten överkokas. Mat som ska tillagas på detta sätt är soppor, grytor och äggbaserade/mjölredda såser.
• Vid viss matlagning (inklusive att koka ris med absorberingsmetoden) kan värmen behöva vara något högre än den lägsta inställningen (på så sätt säkerställer du att maten tillagas korrekt inom rekommenderad tid).

4.1.2 Bryna biff

Tillagning av välsmakande biffar:

1. Låt köttet vila i rumstemperatur cirka 20 minuter innan tillagning.

2. Värm upp en tjockbottnad stekpanna.

3. Pensla biffens båda sidor med olja. Droppa lite olja i den varma stekpannan och lägg i biffen.
4. Vänd biffen endast en gång under tillagning. Exakt tillagningstid varierar beroende på biffens tjocklek och hur väl tillagad du vill ha den. Tilllagningstiden kan variera mellan 2 och 8 minuter per sida. Tryck på biffen för att känna hur väl tillagad den är – ju fastare desto mer genomstekt är den.
5. Låt biffen vila några minuter i varm stekpanna så att den blir mör.

4.1.3 Fräsa mat

1. Använd en wokpanna med plan botten eller en stor stekpanna avsedda för keramikhäll.
2. Lägg fram alla ingredienser och all utrustning. Fräs maten snabbt (du ska inte hålla på länge när du fräser). Om du ska fräsa mycket mat bör du dela upp ingredienserna i flera mindre portioner.
3. Förvärm stekpannan en kort stund och håll i två matskedar olja.
4. Börja alltid tillaga köttet först om du ska tillaga flera olika råvaror (lägg det tillagade köttet åt sidan för varmhållning).
5. Fräs grönsakerna. När de är varma men fortfarande krispiga sänker du värmeinställningen på värmezonen, lägger i köttet i stekpannan och tillsätter såsen.
6. Blanda ingredienserna försiktigt och försäkra dig om att de är genomvarma innan du tar av stekpannan från hållen.

5. Värmeinställning

Inställningarna nedan ska endast ses som riktlinjer. Exakt inställning varierar beroende på flera olika faktorer (till exempel typ av kokkärl och hur mycket som tillagas). Prova dig fram för att hitta bästa möjliga inställning för keramikhällen.

Värmeinställning Lämpligt för
1–2 • värmning på svag värme av små mängder mat	• smälta choklad, smör och mat som snabbt blir bränd• försiktig sjudning• långsam värmning
3–4 • uppvärmning	• snabb sjudning• koka ris
5–6 • pannkakor
7–8 • sautéering	• koka pasta
9 • fräsning	• bryna• koka upp soppa• koka vatten

6. Skötsel och rengöring

Vad? Hur? Viktigt!
Daglig nedsmutsning av glas (fingeravtryck, märken, fläckar från mat eller spill som inte innehåller socker)	1. Bryt nätspänningen till hällen.2. Applicera rengöringsmedel för häll medan glasytan fortfarande är varm (inte het!).3. Skölj av ytan och torka den med en ren trasa eller pappershandduk.4. Slå till nätspänningen till hällen.	När hållens ström bryts indike-ras inte varma värmezoner med (H), men de kan alltså ändå vara varma! Var mycket försiktig.Hårda tvättsvampar, vissa nylon-tvättsvampar och hårda/slipande rengöringsmedel kan repa glaset. Kontrollera alltid om rengöringssvampen är lämplig för glashäll innan du använder den.Lämna inte rester av rengöringsmedel på hällen (glaset kan fläckas).
Överkokning, smälta rester och sockerspill på glas	Avlägsna dessa omedelbart med skrapa för keramikhäll (eller liknande föremål som är lämpligt för glaskera-mikhäll). Var försiktig så att du inte skadar värmezonens yta.Bryt nätspänningen till hällen.Håll skrapan/redskapet i 30° vinkel och skrapa bort matrester eller spill från värmezonen (skrapa det till en kall del av hällen).Rengör fläcken/spillet med disktrasa eller pappershandduk.Följ steg 2-4 under Daglig ned-smutsning av glas (se ovan).	Avlägsna fläckar (till exempel smält mat, sockerhaltig mat eller spill) snarast. Om fläckarna lämnas så att de är kvar när hällen svalnar kan det bli svårt att få bort dem (de kan till och med skada glasytan permanent).Risk för skärskada: När säker-hetsskyddet är tillbakadraget är skrapan rakbladsvass. Var mycket försiktig när du använder skra-pan, och förvara den alltid så att barn inte kan komma åt den.
Spill på touch-reglage 1. Bryt	nätspänningen till hällen.Torka upp spillet.Torka ytan vid touch-reglaget med en ren, fuktig svamp eller trasa.Torka området tills det är helt torrt (använd pappershandduk).Slå till nätspänningen till hällen.	Om det finns vätska på hällen kan den stängas av (den piper till) och touch-reglagen kanske inte fungerar. Torka av området där touch-reglagen är placerade innan du startar hällen igen.

7. Tips

Problem Möjlig orsak Åtgärd
Hällen går inte att starta. Ingen strömförsörjning. Försäkra dig om att keramikhällen är ansluten till strömförsörjning och att spänningen är tillslagen.Kontrollera om det är strömavbrott i huset. Kontakta behörig elektriker när du har säkerställt att det inte är strömavbrott eller liknande problem.
Touch-reglagen reagerar inte. Reglagen	är låsta. Lås upp reglagen. Se anvisningar i avsnittet Låsa reglage.
Touch-reglagen är svåra att använda. Orsaken kan vara att det finns en tunn vattenfilm över reglagen eller så använder du fingertoppen för att trycka.		Försäkra dig om att touch-reglagen är torra och att du trycker med fingerdynan på reglagen.
Glaset är repigt. Kokkärlen har ojämna kanter.Olämplig slipande rengöringssvamp eller olämpligt rengöringsmedel används för att rengöra hällen.		Använd kokkärl med plan och slät botten. Se avsnittet Kokkärl som kan användas.Se avsnittet Skötsel och rengöring.
Vissa kokkärl läter när de används (knastrande eller knäppande ljud).	Detta kan bero på kokkärlets konstruktion (lager av olika metaller som vibrerar på olika sätt).	Att kokkärl beter sig så är normalt och alltså ingen indikation på fel.

8. Installation

Induktionshällen är utrustad med en självdiagnostikfunktion. Med hjälp av denna testfunktion kan elektriker kontrollera funktionen för flera komponenter utan att behöva demontera hällen från arbetsytan.

8.1 Installationsutrustning

1. Ta upp ett hål i arbetsytan med de mått som anges på ritningen.

Det måste finnas minst 50 mm material runt hålet för förankring vid installation. Försäkra dig om att arbetsytans tjocklek är minst 30 mm. Välj arbetsyta med värmebeständigt och isolerande material (trä eller liknande fiberskivor/hygroskopiskt material måste vara impregnerade) för att undvika elstöt och stora deformationer till följd av den värme som avges från hållen. Se nedan:

Obs! Säkerhetsavständet mellan hållens sidor och arbetsytans inre ytor ska vara minst 3 mm.

Min.3mm

A B C D E F						G
268 mm 490 mm Min.		50 mm Min. 50 mm	Min. 50 mm Min. 50	mm Min. 3 mm

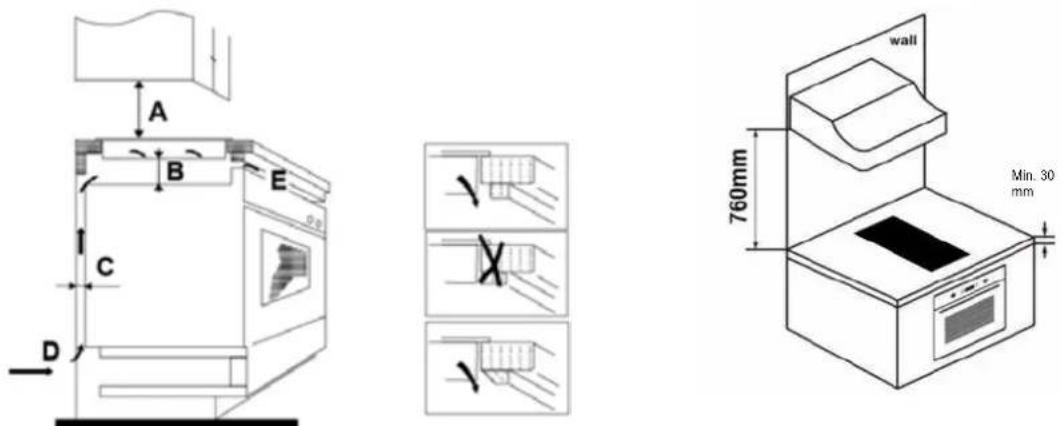

1. Keramikhällen kan installeras ovanpå ett skåp (säkerställ att den installeras horisontellt). Se nedan:

Försäkra dig om att keramikhällen är korrekt ventilerad och att varken luftintag eller luftutlopp är blockerade. Försäkra dig om att keramikhällen är i funktionsdugligt skick. Se nedan.

Obs! Säkerhetsavständet mellan hällen och skåpet ovanför den måste vara minst 760 mm.

A (mm) B	(mm) C (mm)	D	E
760 Min. 50	Min. 20	Luftintag		Luftutlopp: 5 mm

WARNING!

Säkerställ att ventilationen är tillräcklig

Försäkra dig om att keramikhällen är korrekt ventilerad och att varken luftintag eller luftutlopp är blockerade. För att undvika oavsiktlig kontakt med hållens varma undersida (eller elstöt under drift) måste ett träskydd installeras (och fixeras med skruvar) på ett avständ om min. 50 mm från hållens undersida. Följ anvisningarna nedan.

Runt hållens utsida finns det ventilationshål. Försäkra dig om att dessa hål INTE blockeras av arbetsytan när du placerar hållen på plats.

• Lim som används för att foga plast- eller trämaterial i köksskåp måste kunna stå emot temperaturer upp till minst 150 °C (annars kan limfogarna lossna).
• Bakomvarande vägg samt närliggande och omgivande ytor måste därför kunna stå emot temperaturer på 90 °C.

8.2 Före placering av fästen

• Placera enheten på en stabil och slät yta (använd kartongen). Var försiktig så att du inte skadar reglagen som sticker ut från hällen.
• Skruva fast fyra fästen på hållens undersida (se bilden) och fixera hållen på arbetsytan efter att hållen har installerats.
• Justera fästets läge så att det passar arbetsytans tjocklek.

Fästen får absolut inte ta emot arbetsytans invändiga ytor.

8.3 Försiktighet

1. Keramikhällen måste installeras av behörig elektriker. Kontakta oss om du behöver hjälp. Utför inte installationen själv.
2. Keramikhällen får inte installeras ovanför kylutrustning, diskmaskin eller torktumlare.
3. Keramikhällen måste installeras så att effektiv värmeavgivning kan säkerställas (annars påverkas keramikhällens tillförlitlighet).
4. Väggen och den inducerade värmezonen ovanför arbetsytan måste vara värmebeständiga.
5. Även laminatskivor och lim måste vara värmebeständiga.
6. Använd inte ångrengörare i hållens närhet.
7. Denna keramikhäll får anslutas endast till nätspänning med systemimpedans 0,427 ohm eller lägre. Kontakta ditt elbolag om du är osäker på systemimpedansen.

8.4 Ansluta hällen till nätspänning

Anslut hällen till nätspänning enligt relevant standard (använd enpolig kretsbrytare). Se anvisningar för anslutning nedan.

1. Byte av kabel (skadad kabel eller kabel som ska bytas av annan anledning) ska utföras av behörig elektriker.

1. Om enheten ansluts direkt till nätspänning måste en allpolig kretsbrytare installeras (min. avständ mellan kontakterna: 3 mm).
2. Det är installatörens ansvar att säkerställa att korrekta elektriska anslutningar har utförts och att de uppfyller gällande säkerhetsföreskrifter.
3. Nätsladden får inte böjas eller klämmas.
4. Kontrollera nätsladden regelbundet! Om den behöver bytas måste arbetet utföras av behörig elektriker.

Hällens undersida samt nätsladden är inte åtkomliga efter installation.

AVFALLSHANTERING: Avfallshantera inte produkten som osorterat kommunalt avfall. Försäkra dig om att allt eventuellt avfall lämnas in till återvinningsstation.

Denna enhet är märkt i enlighet med WEEE-direktivet 2012/19/EU om avfall som utgörs av eller innehåller elektriska eller elektroniska produkter. Genom att säkerställa att denna enhet avfallshanteras på korrekt sätt bidrar du till att förhindra skada på miljö och människors hälsa, vilket annars kan bli följden om den avfallshanteras på fel sätt. Symbolen på produkten indikerar att den kan inte kan behandlas som normalt hushållsavfall. Ta med produkten till en återvinningsstation och avfallshantera den som elektriskt/elektroniskt avfall. Denna enhet ska avfallshanteras som specialavfall. Kontakta lokala myndigheter, återvinningsstation eller återförsäljaren om du vill ha mer information om hur produkten ska avfallshanteras. Kontakta lokala myndigheter, återvinningsstation eller återförsäljaren om du vill ha mer information om hur produkten ska avfallshanteras.

CONTENT

1. Foreword 24

1.1 Safety warnings 24
1.2 Installation 24
1.2.1 Electrical shock hazard 24
1.2.2 Cut hazard 24
1.2.3 Important safety instructions 24
1.3 Operation and maintenance 25
1.3.1 Electrical shock hazard 25
1.3.2 Health hazard 25
1.3.3 Hot surface hazard 25
1.3.4 Cut hazard 26
1.3.5 Important safety instructions 26

2. Product introduction 28

koketoppen – glassoverflaten kan bli skadd.

Løft alltid kokekaret av koketoppen – ikke dra det av (glassoverflaten kan få riper).

a) som minutteller (i dette tilfelles slås ingen varmesone av när tidsuret när innstilt tid).

Nedtellingen begynner omgående när tiden er innstilt.

1. Ta ut et hull i arbeidsflaten med de mål som angis på tegningen.

- Du kan justere varmeindstillingen när som helst under madlavningen.

- Tryk på en af knapperne for at skrue op eller ned for varmen.

3.3.2 Afslut madlavningen

Kvalitetsgaranti gäller för konsument
