CKH2661S - Spis Elvita - Gratis bruksanvisning och manual

Typ av produkt	Fristående spis
Märke	Elvita
Modell	CKH2661S
Bränsletyp	Gashäll med elugn
Hälltyp	4 gasbrännare
Ugnstyp	Elugn med fläkt
Ugnsfunktioner	Värme, Grill, Fläkt, Undervärme
Ugnskapacitet	65 liter
Energiklass	A
Strömförsörjning	230 V / 50 Hz
Mått (H x B x D)	850 x 600 x 600 mm
Vikt	55 kg
Säkerhetsfunktioner	Flamsäkringsanordning, Barnlås, Överflödesskydd
Kontrolltyp	Vred för häll och ugn
Display	LED-timer och temperaturdisplay
Rengöring	Lättrengjord emaljerad ugnsinsida, Avtagbar ugnslucka
Ugnsbelysning	Innerbelysning
Antal ugnshyllor	2 trådhyllor och 1 bakplåt
Grilleffekt	2,0 kW
Hällbrännareffekt	Trippelring: 3,5 kW, Halvsnabb: 2,0 kW, Hjälpbrännare: 1,0 kW
Ugnseffekt	2,5 kW
Reparationsindex	7,5/10
Tillgång på reservdelar	Reservbrännare, Ugnselement, Vred, Gångjärn till lucka
Medföljande tillbehör	Bakplåt, Trådhylla, Grillgaller

Vanliga frågor - CKH2661S Elvita

Hur ställer jag in ugnstimern på min Elvita CKH2661S-spis?

För att ställa in timern, tryck på Timer-knappen, använd sedan + och - knapparna för att justera tiden. Timern räknar ner och piper när den är klar.

Vilken typ av gas använder hällen?

Hällen är designad för användning med naturgas (G20) eller gasol (G30/G31). Se till att du använder rätt injektorer och regulator.

Hur rengör jag ugnsinsidan?

Använd en fuktig trasa med milt rengöringsmedel. Använd inte slipande rengöringsmedel. För envisa fläckar, använd självrengöringsfunktionen om tillgänglig, eller ta bort luckan för enklare åtkomst.

Kan jag byta ugnslampan själv?

Ja, se till att ugnen är kall och frånkopplad från strömmen. Ta bort glaslocket och byt ut mot en 25W glödlampa lämplig för ugnar (300°C).

Vad gör flamsäkringsanordningen?

Den stänger automatiskt av gastillförseln om lågan släcks, vilket förhindrar gasläckage. Om en brännare inte tänds, stäng av den och vänta innan du försöker igen.

Hur inaktiverar jag barnlåset?

Tryck och håll inne Barnlås-knappen i 3 sekunder tills indikatorn släcks. Låset förhindrar oavsiktlig användning av ugn och häll.

Vad är ugnskapaciteten?

Ugnen har en kapacitet på 65 L, lämplig för stora rätter. Den rymmer en 35 cm kalkon eller flera brickor.

Hur justerar jag spisens höjd?

Använd de justerbara fötterna i botten. Vrid dem medurs för att höja eller moturs för att sänka. Använd ett vattenpass för att säkerställa stabilitet.

Varför värms inte min ugn jämnt?

Se till att ugnen inte är överbelastad och att fläktfunktionen är påslagen. Kontrollera att lucktätningarna är intakta. Vänd brickor halvvägs genom tillagningen.

Var kan jag beställa reservdelar?

Reservdelar finns hos auktoriserade återförsäljare eller online. Använd modellnumret CKH2661S för att beställa brännare, ugnselement, vred eller gångjärn till lucka.

BRUKSANVISNING CKH2661S Elvita

Säkerhetsvarningar 3

Värmeinställning. 12

Skötsel och rengöring 12

Tips 13

Installation 13

Avfallshantering 16

Vi tar säkerheten på största allvar. Läs denna information innan du använder keramikhällen.

Säkerhets- och varningsinformation

Installation

Risk för elstöt

Koppla bort enheten från nätspänning innan du utför något arbete eller underhåll på den.

Det är både nödvändigt och krav enligt lag att apparaten jordas.

Ingrepp i husets elsystem får utföras endast av behörig elektriker.

Om dessa anvisningar inte efterföljs kan följden bli elstöt eller dödsfall.

Risk för skärskada

Var försiktig! Hällens kanter är vassa.

Det finns risk för skärskada om du inte är försiktig.

Viktiga säkerhetsanvisningar

Läs dessa anvisningar noggrant innan du installerar enheten.

Placera aldrig brännbara material eller produkter på denna enhet.

Försäkra dig om att personen som installerar enheten har tillgång till denna information.

För att installationen av enheten ska vara godkänd måste dessa installationsanvisningar efterföljas.

Enheten måste installeras och jordas korrekt av behörig elektriker.

Anslut enheten till strömförsörjningskrets utrustad med frånskiljare som kan bryta nätspänningen.

Om enheten inte installeras korrekt kan garantin upphävas och alla dina garantianspråk ogiltigförklaras.

Denna enhet får endast användas av barn från 8 år och uppåt samt av personer med nedsatt fysisk förmåga, nedsatt hörsel/syn, nedsatt mental förmåga eller av personer som saknar erfarenhet under uppsikt av behörig person eller om de ges anvisningar om hur enheten används på ett säkert sätt och förstår alla risker som föreligger.

Barn får aldrig leka med enheten. Rengöring och underhåll av enheten får inte utföras av barn utan uppsikt.

Om nätsladden är skadad ska denna ersättas av tillverkaren, tillverkarens servicerepresentant eller person med samma behörighet (skadad nätsladd utgör en fara).

Varning! Stäng av enheten omedelbart om hällens yta har sprickor (spricka i häll av glaskeramik eller liknande material som skyddar strömförande komponenter kan orsaka elstöt).

Placera inte metallföremål som knivar, gafflar, skedar och lock på hällen (de kan bli mycket varma).

Rengör inte keramikhällen med ångrengörare.

Enheten är inte avsedd för användning tillsammans med extern timer eller separat fjärrstyrningssystem.

WARNING! Brandrisk! Förvara inte föremål på värmezonerna.

Lämna absolut inte enheten obevakad under tillagning. Vid korta tillagningsprocesser ska enheten övervakas kontinuerligt.

WARNING! Om du lämnar kokkärl som innehåller fett eller olja utan uppsikt på hällen kan brand uppstå.

Släck ALDRIG brand med vatten! Stäng av enheten och täck över lågorna med lock eller brandfilt eller liknande!

Drift och underhåll Risk för elstöt

Använd inte keramikhällen om den är trasig eller har sprickor. Bryt omedelbart anslutningen till nätspänning (väggbrytaren) om keramikhällens yta går sönder eller spricker. Kontakta behörig elektriker.

Bryt nätspänningen till keramikhällen innan du rengör eller underhåller den.

Om dessa anvisningar inte efterföljs kan följden bli elstöt eller dödsfall.

Hälsorisk

Denna enhet uppfyller säkerhetsstandarder för elektromagnetism.

Om du har pacemaker eller andra elektriska implantat (som till exempel insulinpump) kontakta din läkare eller tillverkaren av implantatet innan du använder denna enhet. Försäkra dig om att implantatet inte påverkas av enhetens elektromagnetiska fält.

Om dessa anvisningar inte efterföljs kan följden bli dödsfall.

Risk för brännskada

När enheten används blir vissa av dess komponenter så varma att de kan orsaka brännskada.

Var försiktig så att du inte kommer i kontakt med keramikhällen med kropppsdel, klädesplagg eller annat föremål än lämpligt kokkärl.

Försäkra dig om att barn är på säkert avständ.

Handtag på kastruller kan bli väldigt varma. Försäkra dig om att kastrullens handtag inte är placerat direkt över en värmezon som är påslagen.

Positionera handtagen så att barn inte kan komma åt dem.

Om dessa anvisningar inte efterföljs kan följden bli brännskada.

Viktiga säkerhetsanvisningar

Lämna aldrig enheten utan uppsikt när den används.

Överkokning orsakar rök och (eventuellt) spill som innehåller fett, vilket kan antändas.

Använd inte enheten som arbetsyta eller förvaringsyta.

Lämna inga föremål eller redskap på enheten.

Placera inga magnetiserade föremål (till exempel kreditkort, minneskort) eller elektroniska anordningar (till exempel datorer, MP3-spelare) nära enheten, eftersom dessa kan påverkas av dess elektromagnetiska magnetfält.

Använd inte enheten för att värma upp rummet.

Stäng av värmezonen och keramikhällen direkt efter användning enligt anvisningar i denna handbok (med touch-reglagen). Förlita dig inte på att detekteringsfunktionen ska stänga av värmezonerna när du tar bort kokkärlet.

Barn får absolut inte leka med, sitta på, stå nära eller klättra på enheten.

Förvara inte föremål som väcker barns intresse i utrymmen ovanför enheten. Barn som klättrar upp på keramikhällen kan skadas allvarligt.

Lämna inte barn ensamt eller utan uppsikt i det rum där enheten används.

Barn eller personer med nedsatt förmåga som inverkar på deras förmåga att använda enheten får

inte använda enheten utan översikt av vuxen person som kan instruera dem. Den vuxna, instruerande personen måste säkerställa att barnet/personen med nedsatt förmåga klarar av att använda enheten utan att det föreligger fara för dem själva eller omgivningen.

Utför inga reparationer eller komponentbyten på enheten förutsatt att detta inte rekommenderas i handboken. All annan service ska utföras av behörig elektriker.

Placera inte och tappa inte tunga föremål på keramikhällen.

Stå inte på keramikhällen.

Använd inte kokkärl med skadade kanter, och dra inte kokkärl över keramikhällen – glasytan kan skadas.

Använd inte stålull, hårda kökssvampar eller andra slipande rengöringsmedel för att rengöra keramikhällen (dess glasyta kan repas).

Denna enhet är avsedd för användning i hushåll och liknande, som till exempel: personalkök i butiker, kontor och andra arbetsplatser samt lantbrukskök och av gäster på hotell, motell, B&B och i andra boendemiljöer.

WARNING! Denna enhet och dess åtkomliga komponenter blir varma under användning.

Var försiktig så att du inte kommer i kontakt med värmeelementet.

Barn under 8 år får inte vistas i närheten av apparaten (oberoende av om de övervakas eller inte).

Grattis till din nya keramikhäll!

Vi rekommenderar att du läser denna bruksanvisning/installationshandbok noggrant så att du förstår hur enheten installeras och används på korrekt sätt. Se avsnittet om installation för information om hur installationen ska utföras.

Läs alla säkerhetsanvisningar noggrant innan användning och förvara denna bruksanvisning/installationshandbok för framtida behov.

Produktintroduktion

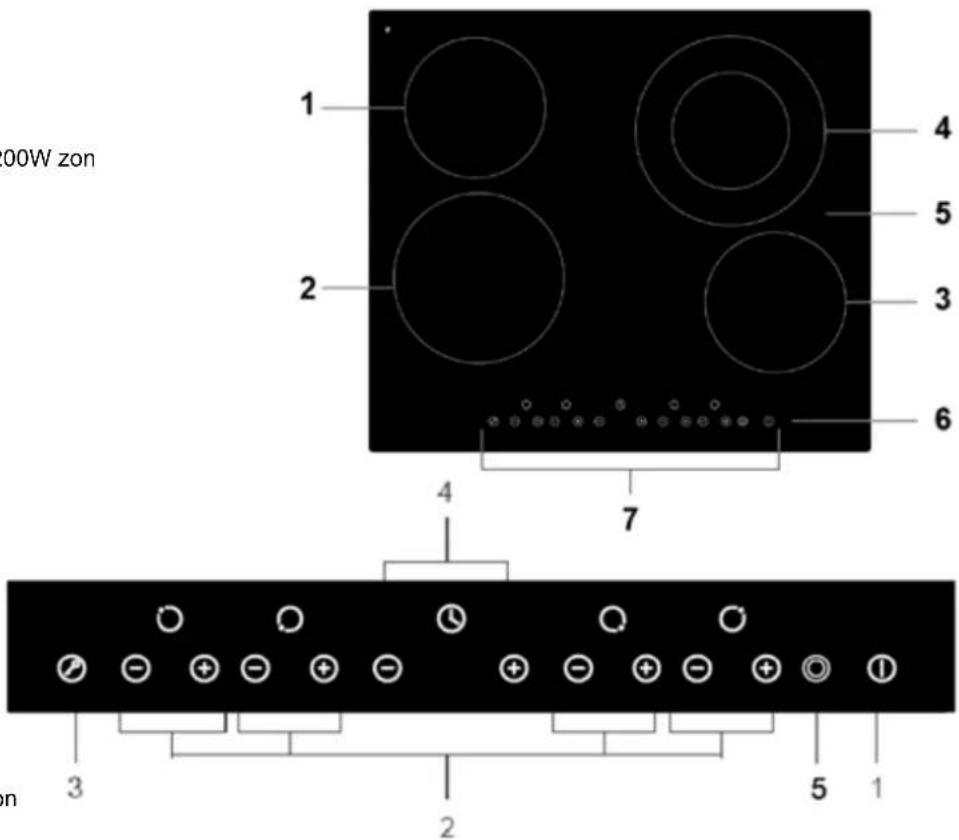

Vy ovanifrån

1. Värmezon för max. 1200 W
2. Värmezon för max. 1800 W
3. Värmezon för max. 1200 W
4. Värmezon för max. 1000W/2200W zon
5. Glasskiva
6. PÅ/AV
7. Kontrollpanel

Kontrollpanel

1. PÀ/AV
2. Effektreglage
3. Låsknapp
4. Tidsreglage
5. Reglage för tvådelad värmezon

Produktinformation

Denna keramikhäll har uppvärmning med motständstråd, mikrodatorstyrd reglering och kan ställas in i många olika effektlägen, vilket gör den mycket användbar i hemmet.

Keramikhällen är mycket säker och användarvänlig – och den har hög prestanda och snygg design.

Funktionsprincip

Keramikhällen värms upp med motständstråd som effektregleras med touch-reglage.

Före användning av ny keramikhäll

Läs denna guide – särskilt avsnittet med säkerhetsvarningar! Avlägsna eventuell plastsfilm från keramikhällen.

Teknisk data

Vikt och mått är ungefärliga. Vi arbetar kontinuerligt med att förbättra våra produkter, vilket betyder att ändringar av tekniska data och design kan genomföras utan föregående meddelande.

Matlagningshäll CKH2661S
Värmezoner 4 zoner
Nätspänning 220–240 VAC 50Hz or 60 Hz
Installerad elektrisk effekt 6000–7000 W
Storlek: d x b x h (mm) 590 x 520 x 55
Inbyggnadsmätt: AxB (mm) 560 x 490

Energieffektivitet

Information för elektriska hållar för hushållsbruk enligt EU 66/2014.

Modellbeteckning CKH2661S
Typ av häll Inbyggnadshäll
Antal värmezoner och/eller värmeområden 4 zoner
Uppvärmningsteknik (induktionsvärmezon och värmeområden, strålningsvärmezoner, spisplattor)	strålningsvärmezoner
För runda värmezoner eller värmeområden: diameter för användbart ytområde för varje elektriskt uppvärmd värmezon (avrundat till närmaste 5 mm)	∅ zon 1: 20 cm∅ zon 2: 16.5 cm∅ zon 3: 23 cm∅ zon 4: 16.5 cm
För ej runda värmezoner eller värmeområden: längd och bredd för användbart ytområde för varje elektriskt uppvärmd värmezon/värmeområde (avrundat till närmaste 5 mm)	LB	- cm
Energiförbrukning per värmezon eller värmeområde (per kg)	Electric cooking	zon 1: 179.7 Wh/kgzon 2: 188.7 Wh/kgzon 3: 189.4 Wh/kgzon 4: 208.4 Wh/kg
Energiförbrukning för hällen (beräknat per kg) Electric hob 191.6 Wh/kg

Energibesparing

Följ nedanstående tips för att spara energi vid matlagning:

• Koka inte upp mer vatten än du behöver.
• Använd alltid lock (om möjligt).
• Placera kokkärlet på värmezonen innan du startar zonen.
• Placera små kokkärl på de mindre värmezonerna.
• Placera kokkärlet i centrum av värmezonen.
• Använd värmezonens restvärme för varmhållning och liknande.

Användning

Touch-reglage

Dessa reglage reagerar på beröring, så du behöver inte trycka hårt på dem.

Tryck med fingerdynan, inte fingerspetsen.

När knappen aktiveras hörs ett pipljud.

Försäkra dig om att reglagen är rena och torra och att inga föremål är placerade över dem (till exempel redskap eller handdukar). Även en tunn vattenfilm kan försvåra användning av reglagen.

Använd inte kokkärl med skadade kanter eller konvex/konkav botten.

Försäkra dig om att kokkärlets botten är slät, att den ligger plant mot glashällen och att den har samma storlek som värmezonen. Placera alltid kokkärlet i värmezonens centrum.

Lyft alltid av kokkärlet från keramikhällen – dra inte av det (glasytan kan repas).

När hällen är startad piper summern en gång och alla indikatorlampor tänds i 1 sekund (detta indikerar att keramikhällen är i standby-läge).

Placera ett lämpligt kokkärl på den värmezon du vill använda.

Försäkra dig om att kokkärlets botten och värmezonens yta är rena och torra.

Ställ in värmen genom att trycka på (-) eller (+).

Om du inte väljer en värme-inställning inom 1 minut stängs keramikhällen av automatiskt. För att starta den igen börjar du om från steg 1.

Du kan när som helst under matlagningen justera värmeinställningen.

Tryck på någon av dessa knappar för att höja eller sänka värmen.

Avsluta matlagning

Stäng av värmezonen genom att sänka värmen till (0) eller genom att trycka på (-) och (+) samtidigt

Stäng av hela keramikhällen genom att trycka på PÅ/AV.

Var försiktig så att du inte kommer i kontakt med heta ytor.

Symbolen (H) visas på värmezonen när den är för varm för att röra. Symbolen försvinner när ytan har svalnat till säker temperatur. Värmezon som fortfarande är varm kan också användas för att värma upp ett annat kokkärl (på så sätt sparar du energi).

Låsa reglage

Reglagen går att låsa (för att förhindra att till exempel barn startar en värmezon av misstag).

När reglagen är lästa är det endast funktionen PÅ/AV som fungerar.

Låsa reglage:

Tryck på lässymbolen Ⓞ Timerdisplayen visar (Lo).

Låsa upp reglage:

Försäkra dig om att keramikhällen är startad.

Tryck på lässymbolen 🔒 någon sekund.

När hällen är låst är alla dess reglage avaktiverade (utom PÅ/AV) ①. Du kan alltså alltid stänga av keramikhällen genom att trycka på PÅ/AV ① i en nödsituation (för att utföra andra manövrar måste du emellertid låsa upp hällen först).

Använda reglage för tvådelad värmezon

• Denna funktion kan användas endast för värmezon 4.
• Den tvådelade värmezonens inre zon (A) kan användas separat och zon (B) kan användas samtidigt.

Aktivera tvådelad värmezon

Ställ in önskad effektinställning (1–9) (den inre värmezonen startas).

Tryck på reglaget för den tvådelade värmezonen en gång för att välja zon (B).

En lysdiod ovanför kontrollen med dubbla kokzonen lyser.

Indikator för tillagningsläge visar växelvis (=) och ( 5).

Avaktivera tvådelad värmezon

När värmezon 4 är inställd på zon (B) trycker du på ○ en gång för att återgå till zon (A) (den tvådelade värmezonen stängs av).

När den tvådelade värmezonen stängs av visar indikatorn för tillagningsläge 6.

Obs!

Endast värmezon 4 har tvådelad värmezon.

Du kan reglera värmen mellan 1 och 9.

Två zoner kan aktiveras samtidigt endast för värmezon 4.

Timerdisplay

Du kan använda timern på två olika sätt:

a) som en minuträknare (i detta fall stängs ingen värmezon av när timern när inställd tid).

b) för att stänga av en eller flera värmezoner (när inställd tid har passerat).

Timern kan ställas in på max. 99 minuter.

Timer – översikt

Använda timer som minuträknare

Om du inte väljer någon värmezon

Försäkra dig om att keramikhällen är startad och att minst en av värmezonerna är på under minst lika lång tid som timern ställs in på. Hällen stänger annars av sig automatiskt för att spara energi om inte någon värmezon är på.

Ändra timerinställningen med (-) eller (+). Indikatorn för minuträknaren börjar blinka i timerdisplayen.

Tryck på (-) och (+) samtidigt för att avbryta timern (-- visas i minutdisplayen).

Nedräkningen börjar direkt när tiden har ställts in. Displayen visar återstående tid och timerdisplayen blinkar i 5 sekunder.

När inställd tid har löpt ut piper summern i 30 sekunder och timerdisplayen visar (--).

Tips:

a) Tryck på (-) eller (+) för timern en gång för att minska eller öka med 1 minut.

b) Håll inne (-) eller (+) för timern för att minska eller öka med 10 minuter.

c) Om timern ställs in på mer än 99 minuter börjar den om från 0 minuter.

Ställa in timern att stänga av en eller flera värmezoner

Tryck på ⏰ eller ⭕ för den värmezon för vilken du vill ställa in timern.

Ställ in tiden genom att trycka på timerreglaget

Tryck på (-) och (+) samtidigt för att avbryta timern (--) visas i minutdisplayen).

Nedräkningen börjar direkt när tiden har ställts in. Displayen visar återstående tid och timerdisplayen blinkar i 5 sekunder.

När tillagningstiden löper ut stängs värmezonen automatiskt av (på displayen visas H, vilket indikerar att den är varm).

OBS! Den röda punkten bredvid effektindikatorn tänds och indikerar att zonen är vald.

För att ändra tiden igen när timern är inställd börjar du om från steg 1.

Ställa in timern att stänga av en eller flera värmezoner

Om mer än en värmezon använder denna funktion visar timerdisplayen den kortaste tiden (exempel: om zon 1 är inställd på 5 minuter och zon 2 på 15 minuter visar timerdisplayen 5).

OBS! Den röda punkten bredvid effektindikatorn blinkar.

(inställd på 5 minuter)

广力云智慧零售收银系统

(inställd på 15 minuter)

När tiden för timern har löpt ut stängs värmezonen av. När den har gjort det visas minuttimern för nästa värmezon och punkten för zonen blinkar.

När tillagningstiden löper ut stängs värmezonen av automatiskt.

Obs! Den röda punkten bredvid effektindikatorn tänds och indikerar att zonen är vald.

För att ändra tiden igen när timern är inställd börjar du om från steg 1.

Överhettningsskydd

En temperatursensor övervakar temperaturen inuti keramikhällen. Om för hög temperatur detekteras stängs keramikhällen av automatiskt.

Varning för restvärme

När hällen stängs av efter att ha använts en längre stund blir den inte sval direkt (H indikerar att hällen är varm).

Standarinställd drifttid

Om du glömmer av att stänga av en värmezon aktiveras en säkerhetsfunktion som stänger av hållen automatiskt. Fabriksinställd tid för avstängning visas i tabellen nedan:

Effektinställning 1 2 3 4 5 6 7 8 9
Standardinställd drifttid (timmar) 8 8	8 4 4 4 2	2 2

Riktlinjer för matlagning

OBS!

Var försiktig när du steker – olja och fett värms upp mycket snabbt (särskilt om du använder effekthöjning). Vid mycket höga temperaturer självantänder olja och fett (detta kan vara mycket farligt och orsaka brand).

Matlagningstips

Sänk värmeinställningen när det börjar koka i kokkärlet.

Om du använder lock kan du korta tillagningstiden och spara energi genom att sänka temperaturen.

Använd endast den mängd vätska eller fett som behövs för tillagningen (för mycket vätska förlänger tillagningstiden).

Börja tillaga maten på hög värme och sänk efter hand värmen när maten är genomtillagad.

Sjudning, koka ris

Sjudning inträffar när temperaturen är cirka 85 °C (bubblorna frigörs då och då från botten och stiger till ytan). Med denna tillagningsmetod blir maten mycket god och väl tillagad eftersom smakerna utvecklas utan att maten överkokas. Mat som ska tillagas på detta sätt är soppor, biffar och äggbaserade/mjölredda såser.

Vid viss matlagning (inklusive att koka ris med absorberingsmetoden) kan värmen behöva vara något högre än den lägsta inställningen (på så sätt säkerställer du att maten tillagas korrekt inom rekommenderad tid).

Bryna biff

Tillagning av välsmakande biffar:

1. Låt köttet vila i rumstemperatur cirka 20 minuter innan tillagning.

2. Värm upp en tjockbottnad stekpanna.

3. Pensla biffens båda sidor med olja. Droppa lite olja i den varma stekpannan och lägg i biffen.

4. Vänd biffen endast en gång under tillagning. Exakt tillagningstid varierar beroende på biffens tjocklek och hur väl tillagad du vill ha den. Tillagningstiden kan variera mellan 2 och 8 minuter per sida. Tryck på biffen för att känna hur väl tillagad den är – ju fastare desto mer genomstekt är den.
5. Låt biffen vila några minuter i varm stekpanna så att den blir mör.

Fräsa mat

1. Använd en wokpanna med plan botten eller en stor stekpanna.
2. Lägg fram alla ingredienser och all utrustning. Fräs maten snabbt (du ska inte hålla på länge när du fräser). Om du ska fräsa mycket mat bör du dela upp ingredienserna i flera mindre portioner.
3. Förvärm stekpannan en kort stund och håll i två matskedar olja.
4. Börja alltid tillaga köttet först om du ska tillaga flera olika råvaror (lägg det tillagade köttet åt sidan för varmhållning).
5. Fräs grönsakerna. När de är varma men fortfarande krispiga sänker du värmeinställningen på värmezonen, lägger i köttet i stekpannan och tillsätter såsen.
6. Blanda ingredienserna försiktigt och försäkra dig om att de är genomvarma innan du tar av stekpannan från hållen.
7. Servera direkt!

Värmeinställning

Inställningarna nedan ska endast ses som riktlinjer. Exakt inställning varierar beroende på flera olika faktorer (till exempel typ av kokkärl och hur mycket som tillagas). Prova dig fram för att hitta bästa möjliga inställning för keramikhällen.

Värmeinställning Lämpligt för
1–2	värmning på svag värme av små mängder matsmälta choklad, smör och mat som snabbt blir brändförsiktig sjudninglångsam värmning
3–4	uppvärmningsnabb sjudningkoka ris
5–6 • pannkakor
7–8	sautéeringkoka pasta
9	fräsningbrynakoka upp soppakoka vatten

Skötsel och rengöring

Vad? Hur? Viktigt!
Daglig nedsmutsning av glas (fingeravtryck, märken, fläckar från mat eller spill som inte innehåller socker)	1. Bryt nätpänningen till keramikhällen.2. Applicera rengöringsmedel för keramikhäll medan glasytan fortfarande är varm (inte het!).3. Skölj av ytan och torka den med en ren trasa eller pappershandduk.4. Slå till nätpänningen till keramikhällen.	• När keramikhällens ström bryts indikeras inte varma värmezoner med (H), men de kan alltså ändå vara varma! Var mycket försiktig.• Hårda tvättsvampar, vissa nylontvättsvampar och hårda/slipande rengöringsmedel kan repa glaset. Kontrollera alltid om rengöringssvampen är lämplig för glashäll innan du använder den.• Lämna inte rester av rengöringsmedel på keramikhällen (glaset kan fläckas).
Överkokning, smälta rester och sockerspill på glas	Avlägsna dessa omedelbart med skrapa för keramikhäll (eller liknande föremål som är lämpligt för keramikhäll). Var försiktig så att du inte skadar värmezonens yta.1. Bryt nätpänningen till keramikhällen.2. Håll skrapan/redskapet i 30° vinkel och skrapa bort fläck/spill från värmezonen (skrapa det till en kall del av keramikhällen).3. Rengör fläcken/spillet med disktrasa eller pappershandduk.4. Följ steg 2–4 under Daglig nedsmutsning av glas (se ovan).	• Avlägsna fläckar (till exempel smält mat, sockerhaltig mat eller spill) snarast. Om fläckarna lämnas så att de är kvar när hållen svalnar kan det bli svårt att få bort dem (de kan till och med skada glasytan permanent).• Risk för skärskada: När säkerhetsskyddet är tillbakadraget är skrapan rakbladsvass. Var mycket försiktig när du använder den, och förvara alltid skrapan så att barn inte kan komma åt den.
Spill på touch-reglage	1. Bryt nätpänningen till keramikhällen.2. Sug upp spillet3. Torka ytan vid touch-reglaget med en ren, fuktig svamp eller trasa.4. Torka området tills det är helt torrt (använd pappershandduk).5. Slå till nätpänningen till keramikhällen.	• Om det finns vätska på keramikhällen kan den stängas av (den piper till) och touch-reglagen kanske inte fungerar. Torka av området där touch-reglagen är placerade innan du startar keramikhällen igen.

Tips

Problem Möjlig orsak Åtgärd
Keramikhällen går inte att starta.	Ingen strömförsörjning. Försäkra dig om att keramikhällen är ansluten till strömförsörjning och att spänningen är tillslagen. Kontrollera om det är strömavbrott i huset. Kontakta behörig elektriker när du har säkerställt att det inte är strömavbrott eller liknande problem.
Touch-reglagen reagerar inte.	Reglagen är låsta. Lås upp reglagen. Se avsnitt 3.3	Användning för anvisningar om hur du använder keramikhällen.
Touch-reglagen är svåra att använda.	Orsaken kan vara att det finns en tunn vattenfilm över reglagen eller så använder du fingertoppen för att trycka.	Försäkra dig om att touch-reglagen är torra och att du trycker med fingerdynan på reglagen.
Glaset är repigt. Kokkärlen	har ojämna kanter. Olämplig slipande rengöringssvamp eller olämpligt rengöringsmedel används för att rengöra hällen.	Använd kokkärl med plan och slät botten. Se avsnittet Kokkärl som kan användas. Se avsnittet Skötsel och rengöring
Vissa kokkärl läter när de används (knastrande eller knäppande ljud).	Detta kan bero på kokkärlets konstruktion (lager av olika metaller som vibrerar på olika sätt).	Att kokkärl beter sig så är normalt och alltså ingen indikation på fel.

Installation

Installationsutrustning

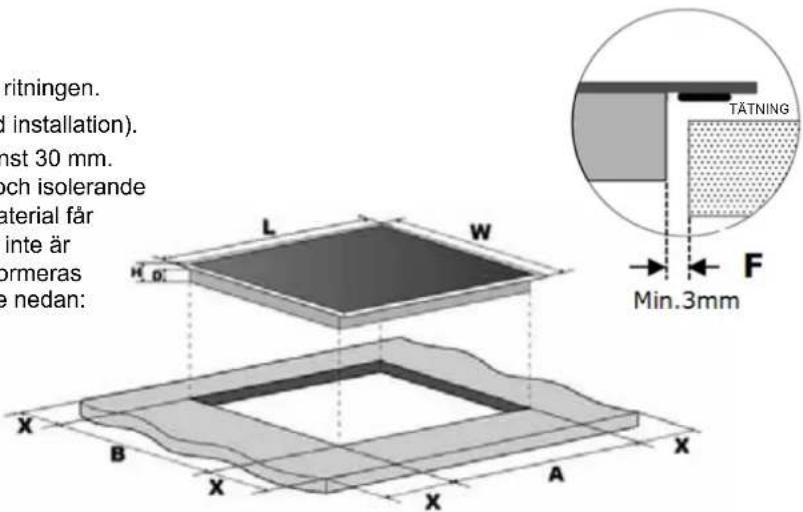

Såga ut ett uttag i arbetsytan enligt måtten på ritningen.

Spara minst 5 cm runt hålen (för förankring vid installation).

Försäkra dig om att arbetsytans tjocklek är minst 30 mm.

Arbetsy tan ska bestå av ett värmebeständigt och isolerande

material (trä, fiberskivor eller hygroskopiskt material får användas endast om det är impregnerat) som inte är strömförande (risk för elstöt) eller som lätt deformeras (på grund av värmestrålningen från hållen). Se nedan:

Obs! Säkerhetsavständet mellan

hällens sidor och arbetsytans inre ytor ska vara minst 3 mm

L (mm) B (mm) H (mm) D (mm) A (mm) B (mm) X (mm) F (mm)
590 520 55 51				560 (+ 1–4 mm)	490 (+ 1–4 mm)	50 (min.) 3 (min.)

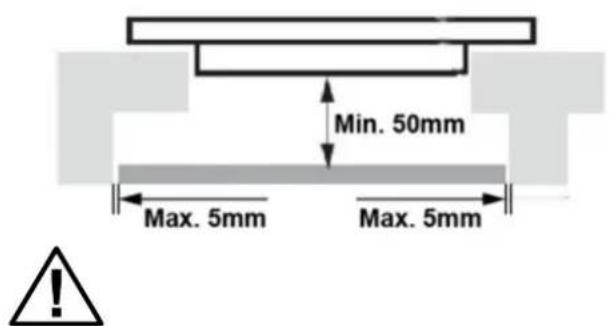

Försäkra dig alltid om att keramikhällen är korrekt ventilerad och att varken luftinlopp eller luftutlopp är blockerade. Försäkra dig om att keramikhällen är i gott skick. Se nedan.

Obs! Säkerhetsavståndet mellan hällen och skåpet den måste vara minst 760 mm.

A (mm) B	(mm) C (mm)	D (mm) E
760 50 (min.)	20 (min.)	Luftintag		Luftutlopp: 5 mm

WARNING!

Säkerställ att ventilationen är tillräcklig

Försäkra dig om att keramikhällen är korrekt ventilerad och att varken luftinlopp eller luftutlopp är blockerade. För att undvika oavsiktlig kontakt med hållens varma undersida (eller elstöt vid arbete) måste en träinsats installeras (och fixeras med skruvar) på ett avständ om min. 50 mm från hållens undersida. Följ anvisningarna nedan.

Runt hållens utsida finns det ventilationshål. Försäkra dig om att dessa hål INTE blockeras av arbetsytan när du placerar hållen på plats.

Det lim som används för att foga plast- eller trämaterial i köksskåp måste kunna stå emot temperaturer upp till 150 °C (fel lim kan orsaka att materialet lossnar).

Bakomvarande vägg samt närliggande och omgivande ytor måste därför kunna stå emot temperaturer på 90 °C.

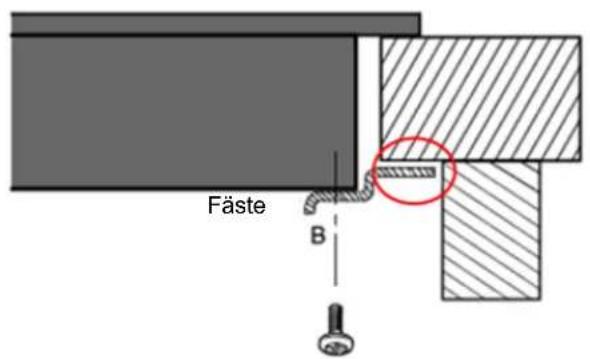

Före placering av fästen

Placera enheten på en stabil och slät yta (använd kartongen). Var försiktig så att du inte skadar reglagen som sticker ut från hällen. Skruva fast fyra fästen på hållens undersida (se bilden) och fixera hållen på arbetsytan när den är placerad i korrekt läge.

Fästen får absolut inte ta emot arbetsytans inre yta efter installation (se bild).

Ansluta hällen till nätspänning

Försiktighet

1. Keramikhällen måste installeras av behörig elektriker. Kontakta oss om du behöver hjälp. Utför inte detta arbete själv.
2. Keramikhällen får inte monteras ovanpå kylutrustning, diskmaskin eller torktumlare.
3. Installera keramikhällen så att bra värmeavgivning kan säkerställas (om inte påverkas dess tillförlitlighet negativt).
4. Väggen och den inducerade värmezonen ovanför arbetsytan måste vara värmebeständiga.
5. Även laminatskivor och lim måste vara värmebeständiga.
6. Använd inte ångrengörare vid rengöring.

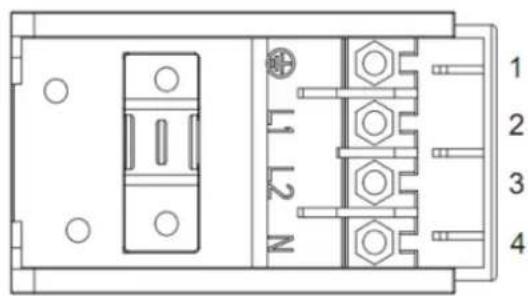

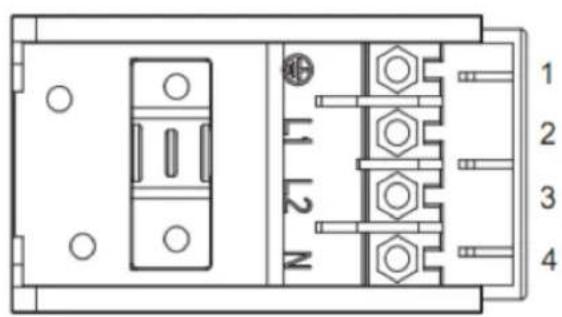

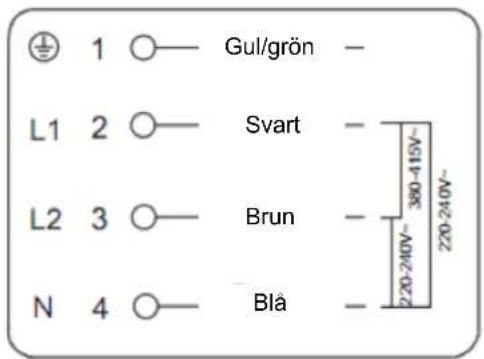

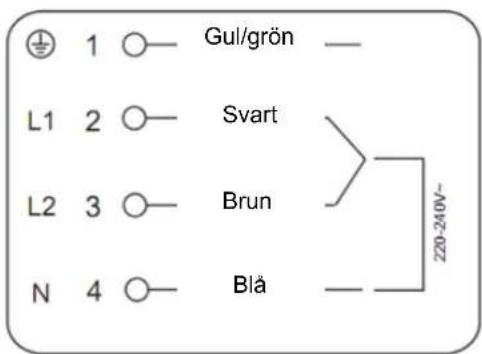

Anslut strömförsörjningen enligt relevant standard (använd enpolig kretsbrytare). Se anvisningar för anslutning nedan.

1. Byte av kabel (skadad kabel eller kabel som ska bytas av annan anledning) ska utföras av behörig elektriker.
2. Om enheten ska direktanslutas till nätspänning måste en allpolig kretsbrytare installeras (min. avständ mellan kontakterna: 3 mm).
3. Det är installatörens ansvar att säkerställa att elektriska anslutningar har utförts korrekt och att de uppfyller gällande säkerhetsföreskrifter.
4. Kabeln får inte böjas eller klämmas.
5. Kontrollera kabeln regelbundet! Om den behöver bytas måste arbetet utföras av behörig elektriker.

Hällens undersida samt nätsladden är inte åtkomliga efter installation.

Avfallshantering

Avfallshantera inte produkten som osorterat kommunalt avfall. Den ska avfallshanteras som specialavfall.

Förpackningsmaterial

Förpackningsmaterial med återvinningssymbolen kan återvinnas. Släng förpackningsmaterialet i en behållare avsedd för återvinningsmaterial.

Korrekt kassering av denna produkt

Denna enhet är märkt i enlighet med WEEE-direktivet 2012/19/EU om avfall som utgörs av eller innehåller elektriska eller elektroniska produkter. Genom att säkerställa att denna enhet avfallshanteras på korrekt sätt bidrar du till att förhindra skada på miljö och människors hälsa, vilket annars kan bli följden om den avfallshanteras på fel sätt.

Symbolen på produkten indikerar att den kan inte kan behandlas som normalt hushållsavfall. Ta med produkten till en återvinningsstation och avfallshantera den som elektriskt/elektroniskt avfall.

Denna enhet ska avfallshanteras som specialavfall. Kontakta lokala myndigheter, återvinningsstation eller återförsäljaren om du vill ha mer information om hur produkten ska avfallshanteras.

Kontakta lokala myndigheter, återvinningsstation eller återförsäljaren om du vill ha mer information om hur produkten ska avfallshanteras.

CE

CONTENTS

Safety warnings 18

Les denne veiledningen – spesielt avsnittet med sikkerhetsinformasjon!

Fjern eventuell plastfilm fra koketoppen.

Tekniske data

Plasser kokekaret i sentrum av varmesonen.

Bruk varmesonens restvarme til varmholding og liknende.

Bruk

Berøringskontroller

Disse kontrollene reagerer på berøring, så du behøver ikke å trykke hardt på dem.

Løft alltid kokekaret av koketoppen – ikke dra det av (glassoverflaten kan få riper).

Du kan justere varmeinnstillingen när som helst under matlagingen.

A) som minutteller (i dette tilfellet slås ingen varmesone av när tidsuret när innstilt tid).

Korrekt kassering av dette produktet

Du kan justere varmeindstillingen när som helst under madlavningen.

a) som minutur (i så fald afbrydes varmezonerne ikke, när timeren när den indstillede tid).

Timeren kan indstilles på maks. 99 minutter.

Timer – oversigt

Kvalitetsgaranti gäller för konsument
