CKF3143V - Kylskåp Elvita - Gratis bruksanvisning och manual

Produkttyp	Kylskåp
Varumärke	Elvita
Modell	CKF3143V
Total nettokapacitet	Ca 340 L
Kylskapets kapacitet	Ca 240 L
Fryskapacitet	Ca 100 L
Energiklass	E
Årlig energiförbrukning	Ca 220 kWh
Klimatklass	N-ST
Ljudnivå	40 dB(A)
Mått (H x B x D)	186 x 60 x 65 cm
Nettovikt	Ca 65 kg
Strömförsörjning	220-240 V, 50 Hz
Avfrostningssystem	Automatisk avfrostning (kylskåp), manuell avfrostning (frys)
Hyllmaterial	Härdat glas
Dörrlarm	Ja
Invändig belysning	LED
Omvändbara dörrar	Ja
Underhåll	Rengör kondensorslingor årligen; avfrosta frysen när istjockleken överstiger 5 mm
Säkerhetsfunktioner	Barnlås, hög temperatur larm
Tillgång på reservdelar	Minst 7 år efter köp
Reparerbarhetsindex	7.5/10

Vanliga frågor - CKF3143V Elvita

Hur justerar jag temperaturen på mitt Elvita CKF3143V kylskåp?

Använd temperaturvredet inuti kylfacket. Vrid till en högre siffra för kallare temperatur (t.ex. 3-4 för normal användning).

Varför kyler inte mitt kylskåp ordentligt?

Kontrollera att dörren är stängd ordentligt, kondensorslingorna är rena och temperaturinställningen är korrekt. Se även till att apparaten inte är överbelastad.

Hur ofta bör jag avfrosta frysen?

Avfrosta frysen när istjockleken når 5 mm (ungefär var 6:e månad). Använd manuell avfrostning eller koppla ur apparaten.

Kan jag vända dörrens öppningsriktning?

Ja, dörrarna är omvändbara. Följ instruktionerna i användarmanualen för att byta gångjärn.

Vad är energiförbrukningen för detta kylskåp?

Den årliga energiförbrukningen är cirka 220 kWh, vilket placerar det i energiklass E.

Hur rengör jag kondensorslingorna?

Koppla bort kylskåpet. Använd en dammsugare med borstmunstycke eller en mjuk borste för att ta bort damm från slingorna på baksidan eller botten av apparaten.

Vad ska jag göra om dörrlarmet ljuder?

Stäng dörren ordentligt. Om larmet fortsätter, kontrollera om det finns hinder eller en defekt dörrbrytare. Kontakta support vid behov.

Finns det en barnlåsfunktion?

Ja, Elvita CKF3143V har ett barnlås. Aktivera det genom att trycka och hålla ned temperaturinställningsknappen i 3 sekunder.

Hur länge finns reservdelar tillgängliga?

Reservdelar finns tillgängliga i minst 7 år efter köp. Kontakta Elvita kundtjänst eller auktoriserade återförsäljare.

Vad indikerar högtemperaturlarmet?

Larmet ljuder om innertemperaturen stiger över säkra nivåer. Kontrollera om dörren är öppen, strömavbrott har inträffat eller apparaten har fel.

BRUKSANVISNING CKF3143V Elvita

Säkerhetsvarningar 3

Använda kylskåpet 9

Layout och reglage 12

Underhåll och skötsel 13

Felsökning 14

Omgivningstemperatur 15

Säkerhetsvarningar

Varning! Brandrisk/brännbara material

REKOMMENDATIONER:

Denna enhet är avsedd för användning i hushåll och liknande tillämpningar, till exempel personalkök i butiker, kontor och på andra arbetsplatser; bondgårdar, av gäster på hotell, motell och i andra boendemiljöer; B&B, catering och liknande.

Försäkra dig om att barn inte leker med enheten.

Om nätsladden är skadad ska denna ersättas av tillverkaren, tillverkarens servicerepresentant eller person med samma behörighet (skadad nätsladd utgör en fara).

Förvara inga explosiva ämnen som aerosolburkar som innehåller brandfarlig drivgas i enheten.

Koppla bort enheten från strömförsörjningen efter användning och före underhåll.

WARNING! Brandrisk/brännbara material.

WARNING! Håll

ventilationsöppningar inuti och på utsidan av enheten fria från hinder.

WARNING! Använd inte verktyg eller andra medel för att påskynda avfrostningsprocessen, annat än de som rekommenderas av tillverkaren.

WARNING! Skada inte köldmediumkretsen.

WARNING! Använd inte andra elektriska anordningar inuti enheten än vad som rekommenderas av tillverkaren.

WARNING! Kassera enheten enligt lokala förordningar gällande avfallshantering av brännbara isoleringsmaterial och köldmedium.

WARNING! Försäkra dig om att nätsladden inte fastnar eller skadas när du ställer enheten på plats.

WARNING! Placera inte flera portabla vägguttag eller portabla strömförsörjningsaggregat bakom enheten.

Använd inte förlängningssladd eller ojordad adapter (två stift).

FARA! Risk för att barn fastnar i enheten. Utför följande innan du kasserar uttjänt kylskåp eller frys:

- Ta bort dörren.

– Låt alla hyllor sitta kvar (dessa förhindrar att barn kan klättra in i enheten).

Koppla alltid bort kylskåpet från vägguttaget innan du installerar tillbehör.

Brännbart köldmedium och isoleringsmaterial (cyklopentan) används i detta kylskåp. Lämna in kylskåpet till certifierad återvinningsstation när det ska skrotas, och försäkra dig om att det inte kommer i kontakt med brandkälla. Denna enhet får inte brännas upp (risk för miljöskada).

Denna enhet får endast användas av barn från 8 år och uppåt samt av personer med nedsatt fysisk förmåga, nedsatt hörsel/syn, nedsatt mental förmåga eller av personer som saknar erfarenhet under uppsikt av behörig person eller om de ges anvisningar om hur enheten används på ett säkert sätt och förstår alla risker som föreligger. Barn får aldrig leka med enheten. Rengöring och underhåll av enheten får inte utföras av barn utan uppsikt.

Betydelse för symboler med säkerhetsvarningar

Denna symbol indikerar obligatoriska åtgärder.

Anvisningar vid denna symbol måste respekteras. Underlåtenhet att följa dessa anvisningar kan leda till skada på produkt eller personskada.

Detta är en varningssymbol. Enheten måste användas enligt anvisningar vid denna symbol. Underlåtenhet att följa dessa anvisningar kan leda till skada på produkt eller personskada.

Detta är en försiktighetssymbol. Anvisningar vid denna symbol kräver särskild försiktighet. Otilräcklig försiktighet kan leda till lindrig eller mättlig personskada eller skada på produkten.

Denna bruksanvisning innehåller viktig säkerhetsinformation som du måste läsa igenom noggrant och försäkra dig om att du förstår.

• Dra inte i nätsladden när du kopplar bort enheten från strömförsörjning. Håll ordentligt i stickkontakten och dra ut den från vägguttaget.
• Försäkra dig om att nätsladden inte är skadad (använd inte skadad nätsladd).

• Anslut enheten till vägguttag som inte används för andra apparater. Sätt i stickkontakten ordentligt i vägguttaget (slarvigt isatt stickkontakt kan utgöra en brandrisk).
• Försäkra dig om att vägguttagets jordstift är anslutet till korrekt jordledare.

- Stäng omedelbart av gaskranen vid eventuellt gasläckage och vädra ut brandfarlig gas genom att öppna dörrar och fönster. Koppla absolut inte bort kylskåp eller andra elektriska enheter från strömförsörjning (risk för gnistbildning som kan leda till brand).

WW·Placera inga elektriska enheter ovanpå kylskåpet (förutsatt att tillverkaren inte har godkänt detta).

Användningsvarningar

- Kylskåpet får inte demonteras eller byggas om, och dess köldmediumkrets får inte skadas. Eventuellt underhåll av enheten får endast utföras av behörig servicetekniker.

- Om nätsladden är skadad ska denna ersättas av tillverkaren, tillverkarens underhållsavdelning eller behörig servicetekniker (skadad nätsladd utgör en fara).

- Var försiktig så att du inte klämmer fingrarna mellan kylskåpsdörrarna eller mellan dörrarna och själva kylskåpet. Stäng kylskåpsdörren försiktigt så att inga livsmedel välter.

- Placera inte livsmedel eller behållare (särskilt metallbehållare) i frysskåpet när dina händer är våta (risk för köldskada).

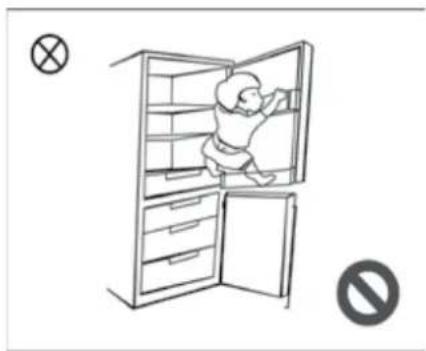

- Risk för kvävning eller fallskada! Försäkra dig om att barn inte kan komma in i eller klättra på kylskåpet.

- Placera inte tunga föremål ovanpå kylskåpet. Det finns risk att dessa faller ned och orsakar personskada när dörren öppnas eller stängs.

- Koppla bort enheten från vägguttaget vid strömavbrott och innan du rengör enheten. Vänta minst 5 minuter innan du ansluter kylskåpet till strömförsörjning igen (annars kan kompressorn skadas).

Varningar rörande installationsplatsen

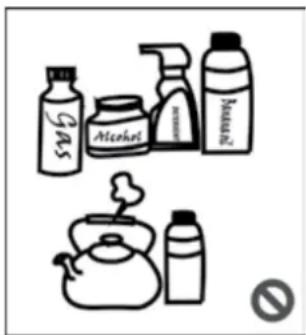

• Förvara inte brännbara, explosiva, lättflyktiga eller mycket korrosiva föremål i kylskåpet (skade- eller brandrisk).
• Placera inte brandfarliga föremål nära kylskåpet (brandrisk).

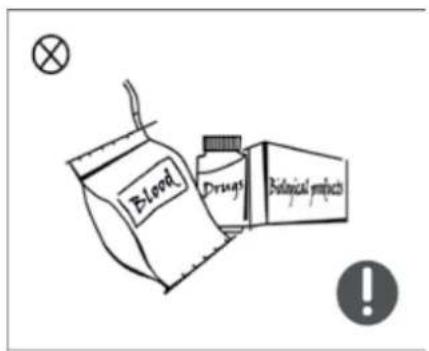

- Kylskåpet är endast avsett för hushållsbruk (dvs. förvaring av livsmedel). Det får inte användas för att förvara till exempel blod, mediciner eller biologiska produkter.

- Förvara inte öl, drycker eller andra vätskor i flaskor eller andra behållare i kylskåpets frysskåp (risk för att dessa spricker).

Varningar rörande strömförbrukning

1) Försäkra dig om att enheten inte arbetar under längre perioder vid temperaturer i närheten av indikerat nedre temperaturområde (dess innehåll kan avfrostas eller den invändiga temperaturen kan bli för hög).

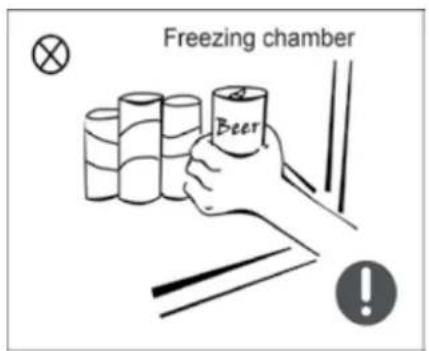

2) Förvara inte mousserande drycker i frysskåpet eller i andra utrymmen med mycket låg temperatur. Var försiktig när du dricker frysta drycker eller äter isglassar.
3) Överstig inte max. lagringstid rekommenderad av livsmedelstillverkaren (detta gäller särskilt snabbfrysta livsmedel).
4) Vidta lämpliga åtgärder för att förhindra att frysta livsmedel tinar när du avfrostar enheten (packa till exempel in i flera lager tidningspapper).

5) Om frysta livsmedel börjar tina under manuell avfrostning, underhåll eller rengöring kan hållbarhetstiden påverkas negativt.
6) Försäkra dig om att barn inte kan komma åt nycklar till låsbara dörrar eller lock (förvara nycklarna på ett säkert ställe). Om barn får tag på dessa nycklar finns det risk att de låser in sig i enheten.

Varningar rörande avfallshantering

Brännbart köldmedium och isoleringsmaterial (cyklopentan) används i detta kylskåp. Lämna in kylskåpet till certifierad återvinningsstation när det ska skrotas (försäkra dig om att det inte kommer i kontakt med brandkälla). Denna enhet får inte brännas upp (risk för miljöskada).

Avlägsna dörrar, dörrpackning och hyllor innan du avfallshanterar kylskåpet. Om du inte gör det finns det risk att barn fastnar inuti enheten.

Korrekt kassering av denna produkt

Detta märke indikerar att denna produkt inte ska kasseras med annat hushållsavfall inom EU. Lämna in enheten till återvinning (på så sätt bidrar du till att förhindra skada på miljö eller människors hälsa, och så kommer dess återvinningsbara delar till användning igen). Avfallshantera enheten antingen på lokalt återvinnings- och insamlingssystem eller lämna tillbaka den till återförsäljaren där du köpte den. Återförsäljaren kan säkerställa att enheten avfallshanteras på ett miljövänligt sätt.

Använda kylskåpet

Installationsplats

- Ta bort allt förpackningsmaterial (inklusive nedre underlägg, skumdynor och tejp) från kylskåpets insida och avlägsna plastfilm från dörrar och kylskåp innan du använder kylskåpet.

• Placera enheten på en plats där den inte kommer i kontakt med värme eller direkt solljus. Placera inte enheten i fuktig eller våt miljö (risk för rost och försämrade isolerande egenskaper).
• Spola/tvätta inte enheten med vatten och placera den inte på en plats där det finns risk att den utsätts för vattensprut (den elektriska isoleringen kan försämras).

- Placera enheten inomhus på en välventilerad plats med plant och hårt golv. Justera fötterna (vrid åt vänster eller höger) om golvet är ojämnt.

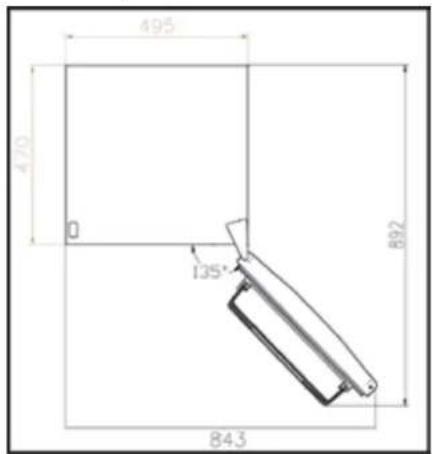

- Försäkra dig om att det finns tillräckligt mycket utrymme ovanför enheten (min. 30 cm) och mellan enhet och bakomvarande vägg (min. 10 cm) för att säkerställa tillräcklig värmeavgivning.

Säkerhetsåtgärder före installation:

Försäkra dig om att kylskåpet är bortkopplat från vägguttaget innan du installerar eller justerar tillbehör. Var försiktig när du hanterar kylskåpet för att säkerställa att det inte välter och orsakar personskada.

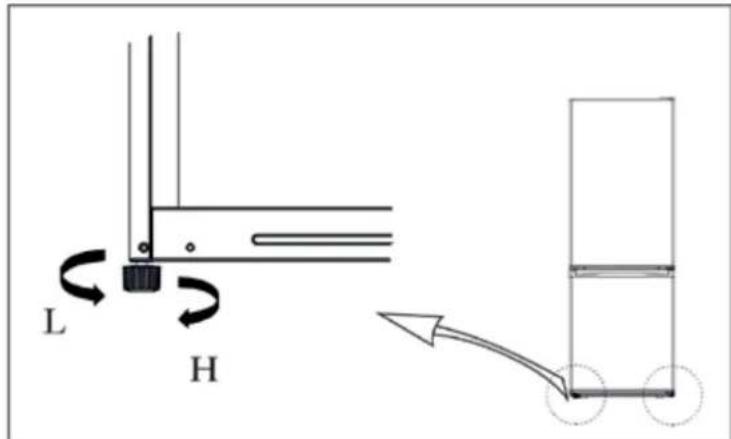

Justerbara fötter

Ritning över justerbara fötter

Justeringsförfarande:

a. Skruva fötterna medurs för att höja kylskåpet.
b. Skruva fötterna moturs för att sänka kylskåpet.
c. Justera höger och vänster fot tills kylskåpet står rakt.

Bilden ovan är endast avsedd som vägledning. Faktisk konfiguration varierar beroende på typ av produkt eller tillverkarens specifikation.

Omhängning av dörren

Verktyg/produkter som behövs för arbetet

Stjärnskruvmejsel

Spärrskaft med hylsa (5/16")

Spackelspade och skruvmejsel med tunt blad

Maskeringstejp

1. Koppla bort kylskåpet från strömförsörjning och avlägsna alla föremål från dörrfacken.

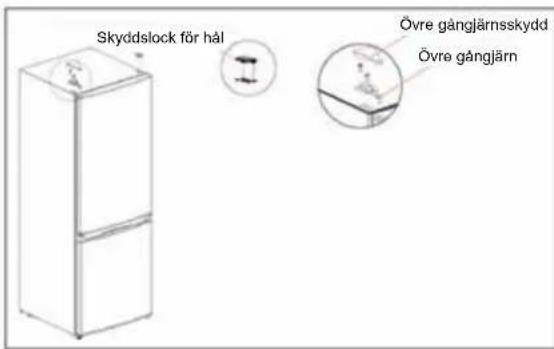

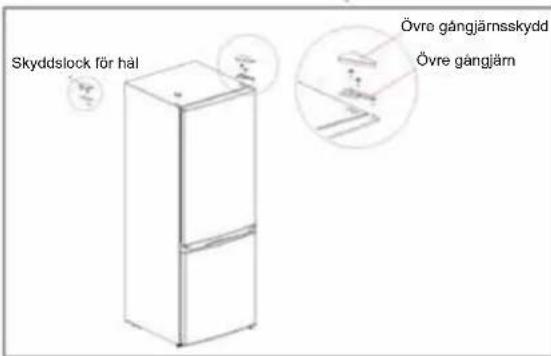

2. Avlägsna det övre gångjärnsskyddet, det övre gångjärnet och skyddslocket för hål.

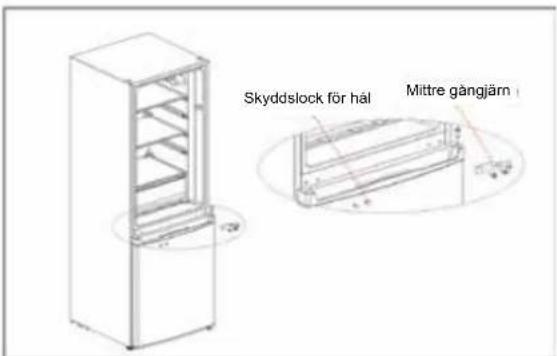

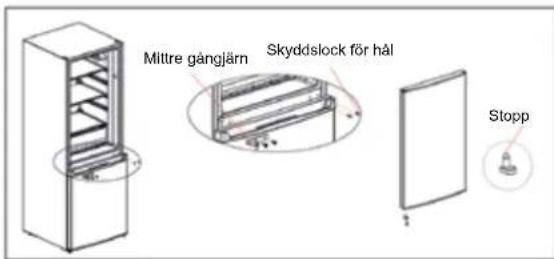

1. Avlägsna kylskåpsdörren, det mittre gångjärnet och skyddslocken för skruvhål.

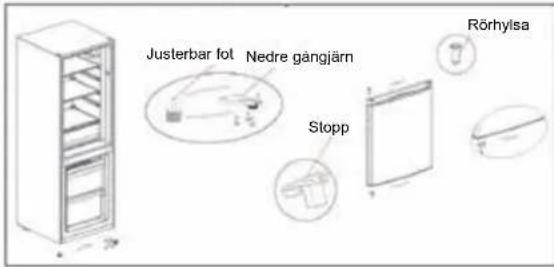

1. Avlägsna frysens dörr, det nedre gångjärnet och den justerbara foten.
2. Installera det nedre gångjärnet och den justerbara foten på andra sidan. Installera sedan stoppet och rörhylsan från frysens dörr på den andra sidan.

1. Häng upp frysens dörr på det nedre gångjärnet och installera det mittre gångjärnet och skyddslocken för skruvhål. Avlägsna stoppet från nedre höger sida av kylskåpsdörren (spara detta för framtida användning). Ta ut reservstoppet för kylskåpsdörr från paketet med tillbehör och installera detta på den andra sidan.

1. Häng upp kylskåpsdörren på det mittre gångjärnet och installera det övre gångjärnet, det övre gångjärnsskyddet och skyddslocket på den andra sidan.

Bilden ovan är endast avsedd som vägledning. Faktisk konfiguration varierar beroende på typ av produkt eller tillverkarens specifikation.

Byta LED-lampa

Byte och underhåll av LED-lampor får endastutföras av tillverkaren, tillverkarens servicerepresentant eller annan behörig person.

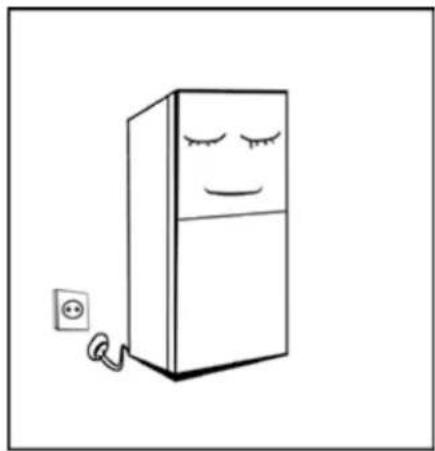

Före första användning av kylskåpet

• Låt kylskåpet stå 30 minuter innan du ansluter det till strömförsörjning.
• Låt enheten arbeta 2–3 timmar (minst 4 timmar på sommaren) innan du ställer in färska eller frysta livsmedel i den.

- Lämna tillräckligt mycket utrymme så att dörrar och lädor kan öppnas utan problem (följ eventuella anvisningar från tillverkaren).

Energispartips

• Placera enheten i rummets svalaste del på en plats där det inte finns varma apparater, värmekanaler eller direkt solljus.
• Låt varma livsmedel svalna till rumstemperatur innan du ställer in dem i enheten. Om enheten fylls med för mycket livsmedel måste kompressorn arbeta under längre tid.

Livsmedel som utsätts för en långsam infrysningsprocess kan tappa i kvalitet eller bli förstörda.

• Packa in livsmedel noggrant och torka behållare så att de är torra innan du ställer in dem i enheten (på så sätt minskas risk för frostbildning i enheten).
• Enhetens förvaringsutrymme får inte lindas in med aluminiumfolie, smörpapper eller pappershanddukar. Sådan inlindning kan försämra luftcirkulationen och påverka enhetens verkningsgrad negativt.
• Placera och märk upp livsmedel på ett sätt som underlättar hantering och minimerar den tid dörren behöver vara öppen. Stäng dörren direkt när du har tagit ut de livsmedel som du ska använda.

Layout och reglage

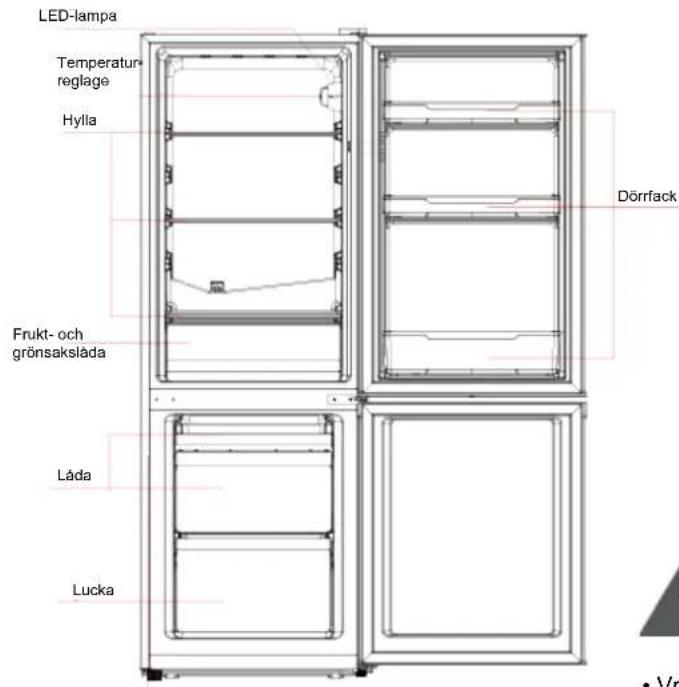

Huvudkomponenter

Reglage

Bilden ovan är endast avsedd som vägledning. Faktisk konfiguration varierar beroende på typ av produkt eller tillverkarens specifikation.

Bilden ovan är endast avsedd som vägledning. Faktisk konfiguration varierar beroende på typ av produkt eller tillverkarens specifikation.

Kylskåp

• Kylskåpet är lämpligt för förvaring av frukt, grönsaker, drycker och andra livsmedel som ska förtäras inom kort.
• Låt varma livsmedel/rätter svalna till rumstemperatur innan du ställer in dem i kylskåpet.
• Vi rekommenderar att alla livsmedel plastas in/förseglas innan de placeras i kylskåpet.
• Glashyllorna kan flyttas upp eller ned för att göra plats för förvaring och underlätta användning.

Frysskåp

• Frysskåpet används för att förvara livsmedel under längre tid samt för infrysning av is.
• Frysskåpet är lämpligt för förvaring av kött, fisk och andra livsmedel som inte ska konsumeras inom kort.
• Vi rekommenderar att du delar stora köttstycken i mindre delar för att underlätta tining och dosering. Observera att livsmedel måste konsumeras före rekommenderat bäst föredatum.

Obs! Placera inte för mycket livsmedel i enheten direkt efter att denna har startats (kylprestandan kan försämras).

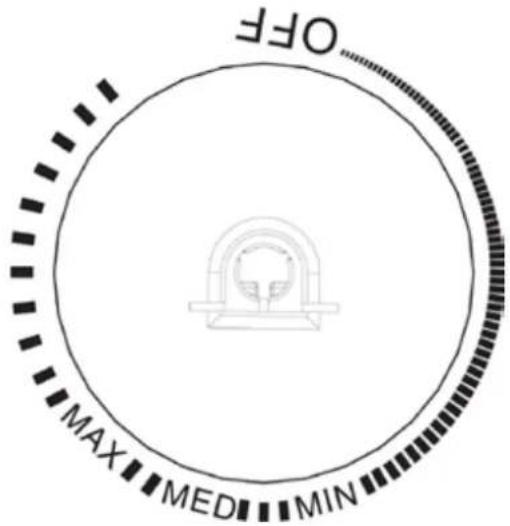

• Vrid temperaturreglaget till MAX för att sänka temperaturen i kylskåpet.
• Vrid temperaturreglaget till MIN för att höja temperaturen i kylskåpet.
• Markeringar på reglaget indikerar endast temperaturnivå (inte faktisk temperatur). Stäng av enheten genom att vrida reglaget till OFF.

OBS! Justera inställningen mellan MAX och MIN.

Underhåll och skötsel

Allmän rengöring

- Avlägsna damm bakom kylskåpet och på golvet regelbundet (på så sätt förbättras kylprestandan och du sparar energi). Rengör kylskåpets insida regelbundet för att undvika dålig lukt. Vi rekommenderar att du använder mjuk handduk eller svamp doppad i vatten och icke-korrosivt, neutralt rengöringsmedel vid rengöring. Rengör frysen med rent vatten och torr trasa. Öppna dörren och låt allt vatten avdunsta innan du slår på strömmen till enheten igen.

- Använd inte hård borste, stålull, stålborste, produkter med slipeffekt som tandkräm, organiska lösningsmedel (alkohol, aceton, bananolja etc.), kokande vatten, syrabaserade eller alkaliska rengöringsmedel för att rengöra kylskåpet (enhetens yta och insida kan skadas).

- Skölj inte med vatten (den elektriska isoleringen kan försämras).

Koppla bort kylskåpet från strömförsörjning före avfrostning och rengöring.

• Stäng av kylskåpet.
• Ta ut alla livsmedel från kylskåpet och placera på en sval plats.
• Rengör tömningsröret (använd mjukt material så att insatsen inte skadas). Placera ut vattenbehållare för uppsamling av avfrostningsvatten. Rengör vattenuppsamlaren i kompressorutrymmet (torka upp eventuellt vatten som spills på golvet).
• Du kan låta enheten avfrostas av sig självt och avlägsna isen med lämplig skopa (använd skopa av plast eller trä så att insida och rör inte skadas).
• Du kan också snabba på avfrostningen genom att ställa in en behållare med varmt vatten (lägg in en handduk som suger upp vattnet som uppstår vid avfrostning).
• När avfrostningen är färdig startar du kylskåpet och ställer in alla livsmedel igen.

Driftavbrott

• Strömavbrott: Vid eventuellt strömavbrott kan alla livsmedel förvaras på ett säkert sätt inuti enheten i flera timmar (även sommartid). Under denna period är det viktigt att dörren öppnas under så kort tid som möjligt och att inga fler livsmedel placeras i enheten.
• Om enheten inte ska användas under en längre period: Koppla bort enheten från strömförsörjning och rengör den. Lämna dörrarna öppna för att förhindra dålig lukt.
• Flytt: Avlägsna alla föremål från kylskåpets insida och förankra samtliga lösa delar (dvs. skiljeväggar, grönsakslåda, lådor i frysfacet etc.) med tejp. Dra åt de ställbara fötterna, stäng dörrarna och försegla dessa med tejp. Försäkra dig om att enheten inte placeras upp och ned eller horisontellt och att den inte utsätts för vibrationer under flytt/transport. Luta inte enheten mer än 45°.

Låt enheten vara i kontinuerlig drift när den har startats (dess livslängd kan förkortas om den stängs av och startas om).

Felsökning

Följande problem kan du försöka åtgärda själv. Kontakta återförsäljaren om det är något problem du inte kan åtgärda.

Problem Möjlig orsak	och korrigerande åtgärd
Enheten fungerar inte	Försäkra dig om att enheten är ansluten till strömförsörjning och att stickkontakten sitter ordentligt i vägguttaget.
	Kontrollera att spänningen är korrekt.
	Kontrollera om det är strömavbrott eller om säkringen på strömförsörjningskretsen har löst ut.
Dålig lukt	Förpacka livsmedel med stark lukt ordentligt.
	Försäkra dig om att det inte finns skämda livsmedel i enheten.
	Rengör kylskåpets insida.
Kompressorn arbetar under långa perioder.	Det är normalt att kylskåpets kompressor arbetar under längre perioder på sommaren när omgivningstemperaturen är hög.
	Undvik att ställa in stora mängder livsmedel i enheten samtidigt.
	Vänta tills varma livsmedel har svalnat innan du ställer in dem i enheten.
	Dörrarna öppnas för ofta.
Belysningen tänds inte	Försäkra dig om att kylskåpet är anslutet till strömförsörjning och att lampan inte är trasig.
	Om lampan är trasig måste den bytas av servicetekniker.
Dörren stängs inte korrekt	Det finns livsmedel i vägen för dörren.
	Kylskåpet lutar.
Hög ljudnivå	Kontrollera att golvet är plant och att kylskåpet står stabilt.
	Försäkra dig om att alla tillbehör sitter korrekt på plats.
Dörrtätningen är inte lufttät.	Avlägsna främmande föremål från dörrtätningen.
	Värm upp dörrtätningen (använd hårfön eller varm handduk) och låt den svalna igen så att den återfår sin form.
För mycket vatten i vattenuppsamlaren	Det finns för mycket livsmedel i enheten eller för mycket vatten i livsmedlet, vilket leder till stora mängder vatten från avfrostning.
	Dörrarna stängs inte ordentlig, vilket gör att det läcker in luft i enheten. Detta genererar i sin tur mer vatten vid avfrostning av den frostbildning som uppstår.
Hölje till varmkondensor	Värmeavgivning från den inbyggda kondensorn via höljet är normalt.Höljet kan bli varmt på grund av hög omgivningstemperatur eller om för mycket livsmedel förvaras i enheten. Säkerställ god ventilation så att värmeavgivning underlättas.
Ytkondens	Kondens på utvändiga ytor och kylskåpets dörrtätningar är normalt vid hög luftfuktighet. Torka av eventuell kondens med ren handduk.
Onormalt ljud	Surrande: Kompressorn kan surra då och då under drift, särskilt vid start och stopp. Det är normalt.
	Knarrande: Köldmedium som flödar inuti enheten kan generera ett knarrande ljud (detta är normalt).

Omgivningstemperatur

Tabell 1: Klimatklasser

Klass Symbol Omgivn	ngstemperatur
Utökad temperering S	N 10–32 °C
Tempererat N 16–32 °C
Subtropiskt ST 16–38 °C
Tropiskt T 16–43 °C

CONTENTS

Safety warnings 17

som anbefales av fabrikanten.

Korrekt kassering av dette produktet

Viðvaranir varðandi förgun

Kvalitetsgaranti gäller för konsument
