Produkttyp	Kylskåp
Märke	Logik
Modell	LSBSX16E
Total kapacitet	Cirka 280 liter (10 kubikfot)
Mått (H x B x D)	1430 x 550 x 600 mm
Vikt	Cirka 45 kg
Strömförsörjning	220-240 V, 50 Hz
Energiförbrukning	Cirka 180 kWh/år
Energiklass	F (EU 2019/2018 skala)
Ljudnivå	39 dB
Klimatklass	N-ST (16°C till 38°C)
Avfrostningstyp	Automatisk avfrostning (frostfri)
Justerbara hyllor	Ja, 3 glashyllor
Salladslåda	Ja, 1 låda
Dörrfack	4 dörrfack inklusive en smörlåda
Flaskställ	Ja
Vändbar dörr	Ja
Kylmetod	Kompressor, statisk
Köldmedium	R600a
Underhåll	Rengör med milt rengöringsmedel och mjuk trasa; avfrosta avloppet regelbundet
Säkerhet	Förvara inte brandfarliga material; säkerställ god ventilation; håll borta från värmekällor

Vanliga frågor - LSBSX16E Logik

Hur ställer jag in temperaturen på mitt Logik LSBSX16E kylskåp?

Använd termostatratten inuti kylfacket. Vrid den till ett högre nummer för kallare temperatur. Vanligtvis rekommenderas inställning 3-4 för normal användning.

Vad gör funktionen 'Snabbinfrysning'?

Funktionen Snabbinfrysning sänker snabbt temperaturen i frysen för att snabbt frysa in färsk mat. Aktivera den 24 timmar innan du lägger in en stor mängd.

Varför kyler inte mitt kylskåp ordentligt?

Kontrollera att dörren är helt stängd, temperaturinställningen är korrekt och kondensorslingorna är rena. Se till att det finns tillräckligt utrymme runt kylskåpet för luftflöde.

Hur ofta bör jag rengöra kondensorslingorna?

Rengör slingorna var 6-12 månad för att bibehålla effektiviteten. Använd en dammsugare eller borste för att ta bort damm.

Kan jag vända dörrens öppningsriktning?

Ja, dörren är vändbar. Se manualen för steg-för-steg-instruktioner. Du behöver en skruvmejsel och eventuellt en skiftnyckel.

Vilken rekommenderad temperatur för kyl och frys?

Kylskåp: 3-5°C (37-41°F). Frys: -18°C (0°F) eller lägre.

Hur avfrostar jag frysen?

Denna modell är frostfri, så manuell avfrostning behövs inte. Om is byggs upp, koppla ur enheten och låt den smälta naturligt.

Vad ska jag göra om kylskåpet låter högt?

Normala ljud inkluderar kompressorsurr, gasflöde och isknastrande. Om ljudet är överdrivet, se till att kylskåpet står plant och inte vidrör en vägg.

Hur byter jag innerbelysningens glödlampa?

Koppla ur kylskåpet, ta bort lampskärmen (om tillämpligt) och byt ut glödlampan mot en identisk typ (vanligtvis E14, 15W).

Var kan jag hitta reservdelar till mitt Logik LSBSX16E?

Kontakta Logik kundtjänst eller auktoriserade återförsäljare. Reservdelar som hyllor, dörrfack och termostater finns ofta tillgängliga online.

BRUKSANVISNING LSBSX16E Logik

Säkerhetsvarningar....10

Packa upp 34

Plats....35

Ställa enheten vågrätt 35

Luftcirkulationsbehov 35

Flytta enheten 35

Rengöring före användning 36

Innan du använder enheten....36

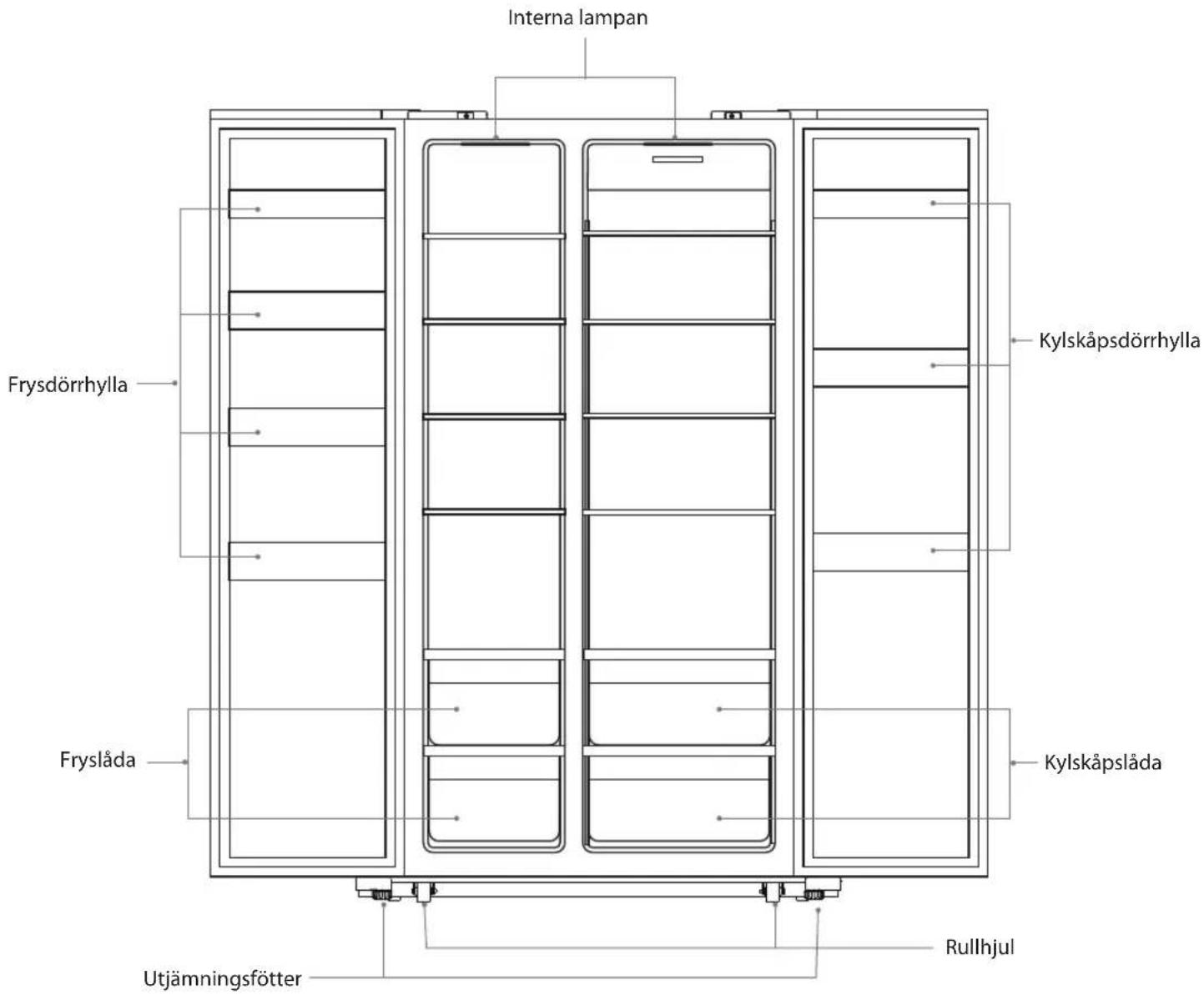

Produktöversikt 37

Hantering 38

Temperaturinställning 38

Superkylläge 38

Suerfrysläge 38

Smart läge 38

Lås och lås upp....38

Dörrlarm 39

Oväsen inuti enheten! 39

Tips för förvaring av livsmedel i enheten 39

Förberedelser för infrysning....39

Tina upp fryst mat....40

Rengöring 41

Avfrostning 41

Rengöring av insidan och utsidan av enheten....41

Underhåll 42

Byta den interna lampan 42

Försiktighet vid hantering /förflyttning av enheten 42

Service 42

Stänga av under längre perioder....42

Kondens....42

Avyttring 42

Specifikationer....43

För din egen säkerhet och för att minska risken för skador eller elektriska stötar, följ alla säkerhetsanvisningar nedan.

• Läs alla anvisningar noggrant innan du använder enheten och spara dem för framtida bruk.
• Spara bruksanvisningen. Om du överlåter enheten till en tredje part, se till att bruksanvisningen medföljer.
• Den här apparaten är avsedd för användning i hushåll inomhus samt:
  – lantbruk och gäster på hotell, motell och andra typer av boendemiljöer;
• t.ex. bed and breakfast;
• catering och liknande icke-återförsäljarändamål.

• Se till att kontakten är lätt att nå ifall enheten behöver kopplas från elnätet.

- Om elkabeln är skadad måste den bytas ut av tillverkaren, dess servicerepresentant eller en kvalificerad tekniker för att undvika risker.

- Placera enheten på säkert avständ från värmekällor såsom element eller öppen eld eftersom kylmedlet och gasen är lättantändlig.

• Enheten måste flyttas av minst 2 personer.

- Denna apparat kan användas av barn som är minst 8 år och av personer med reducerad fysisk, sensorisk eller mental förmåga, eller personer utan erfarenhet och kunskap om de är under uppsikt eller har fått instruktioner för att använda produkten på ett säkert sätt och förstår farorna som kan uppstå. Barn skall inte leka med apparaten. Rengöring och användarunderhåll skall inte utföras av barn under 8 år och under uppsikt. Rengöring och användarunderhåll ska inte utföras av barn utan tillsyn.

- Barn bör hållas under uppsikt så att de inte leker med enheten.

- Om din enhet är utrustad med ett lås för att förhindra att barn fastnar inuti, förvara nyckeln utom räckhåll.

- Förvara inga explosiva ämnen som t.ex. aerosolburkar med brandfarlig drivgas i apparaten.

- Förvara inte flaskor eller glas i frysen. Innehåll kan expandera vid frysning vilket kan spräcka flaskan och skada frysen. (i förekommande fall)

WARNING

• Täck inte över ventilationsöppningar på enhetens hölje eller den inbyggda strukturen.
• Använd inte mekaniska verktyg eller andra föremål för att snabba på avfrostningsprocessen, andra än dem som rekommenderas av tillverkaren.
• Använd inte elektriska apparater inuti enhetens utrymme för livsmedelsförvaring, om de inte är av en typ som rekommenderas av tillverkaren.
• Skada inte kylmedelskretsen (kylmedlet är en mycket miljövänlig gas men är även antändlig. Se till att kylmedelskretsen inte skadas när du tranporterar eller flyttar enheten. I händelse av skada, undvik öppna flammor eller antändningskällor och ventilera rummet där enheten är placerad under några minuter.)

WARNING

DET ÄR FARLIGT FÖR ALLA UTOM BEHÖRIG SERVICEPERSONAL ATT UTFÖRA REPARATIONER SOM KRÄVER ÖPPNANDE AV SKYDD.

FÖRSÖK INTE REPARERA SJÄLV, FÖR ATT UNDVIKA RISK FÖR ELCHOCK.

Hold enheten i siden eller under när du flytter den.

Reparasjon

Tack för att du köpt din nya Logik kylskåp frys.

Vi rekommenderar att du tar dig tid att läsa igenom denna bruksanvisning för att fullt ut förstå alla driftsfunktioner som erbjuds.

Läs noga igenom alla säkerhetsinstruktioner före användning och behåll sedan den här bruksanvisningen för framtida bruk.

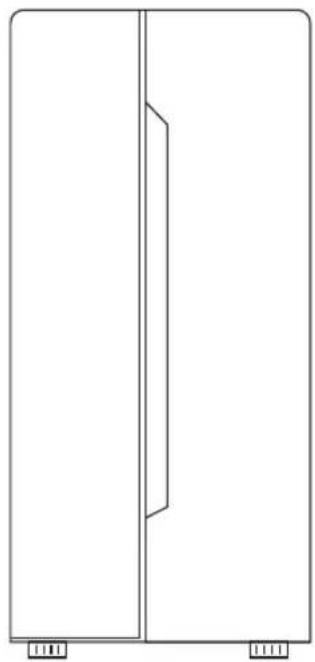

Packa upp

Ta bort allt förpackningsmaterial från produkten. Behåll förpackningsmaterialet. Om förpackningen kastas ska du följa gällande lokala föreskrifter.

Följande delar medföljer:

Kylskåpsdörrhylla x 3

Fryslåda x 2

Kylskåpsläda x 2

Glashylla för frys x 5 Glashylla kylskåp x 5

Instruktionsbok

Ägglåda x 2

Islåda

Plats

Vid val av plats för din enhet bör du se till att golvet är plant och stadigt och att rummet är väl ventilerat med en medeltemperatur på mellan 10 °C och 38 °C. Undvik att placera enheten nära heta källor såsom spis, varmvattenbererader eller radiatorer. Undvik också direkt solljus eftersom det kan öka elförbrukningen. Extremt kall miljö kan också skada enheten så att den inte fungerar riktigt. Denna enhet är inte avsedd att användas i garage eller i utomhusinstallation. Täck inte över enheten med något material.

Ställa enheten vågrätt

För att göra detta används de två justerbara fötterna i framkant av enheten. Om enheten inte står vägrätt kommer dörrarna och den magnetiska förseglingarna inte att skydda korrekt.

Se till att de justerbara fötterna (inte rullhjulen) står stadigt på golvet för att förhindra att apparaten rör sig.

Luftcirkulationsbehov

Vid installation av enheten se till att det finns 25 mm fritt utrymme på båda sidorna, 50 mm bakom och 25 mm ovanför enheten.

Se till att avståndet är minst dubbelt så stort som enhetens bredd och djup, för att dörrarna ska kunna öppnas helt.

Ställ in de justerbara fötterna tills rullhjulen kan rulla fritt.

Rengöring före användning

Torka insidan av enheten med en svag lösning av bikarbonatsoda. Skölj sedan med varmt vatten genom att använda en "urvriden" svamp eller trasa. Torka helt torrt innan du sätter tillbaka hyllorna och salladslådan.

Torka av enheten utvändigt med en fuktig trasa.

Om du behöver mer information se avsnittet Rengöring.

• Innan inkoppling MÅSTE DU
Kontrollera att du har en väggkontakt som är kompatibel med kontakten som följer med enheten.
- Innan påslagning!
Slå inte på den förrän två timmar efter att enheten flyttats. Kylvätskan behöver tid att sätta sig.

Innan du använder enheten

Innan några livsmedel placeras i enheten, slå på den och vänta 24 timmar för att kontrollera att den fungerar korrekt och låt den falla till korrekt temperatur. Enheten bör inte överfyllas.

SE

Anslut elsladden till eluttaget.

Innan några ändringar görs av inställningarna måste knapparna låsas upp genom att trycka på 📄/i 3 sekunder.

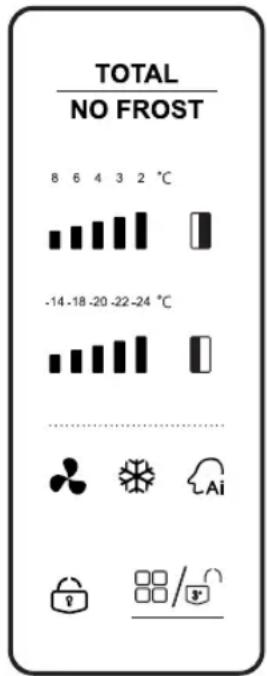

Temperaturinställning

Kylskåpets temperaturinställning:

• Rekommenderad kylskåpstemperatur: 6°C.
- Tryck på flera gånger för att ställa in kylskåpets temperatur.

Frysens temperaturinställning:

• Rekommenderad frystemperatur: -18°C.
- Tryck på flera gånger för att ställa in frysens temperatur.
Enheten kanske inte arbetar vid korrekt temperatur och den placeras i ett synnerligen varmt eller kallt rum, eller om du öppnar dörrarna ofta.

För att garantera att enheten är tillräckligt kall för att kyla och frysa dina livsmedel, vänta 24 timmar innan du fyller den med livsmedel.

Om du är orolig över om enheten inte är tillräckligt kall och du önskar kontrollera temperaturen behöver du en särskild kylskåps-/frystermometer. Dessa finns tillgängliga i de flesta livsmedelsaffärer eller järnaffärer. Placera termometern mitt i kylskåpet eller frysen, och låt den ligga över natten. Den korrekta temperaturen för kylskåpet bör vara i medeltal 5 °C. Korrekt temperatur för frysen bör vara -18 °C eller lägre.

Superkylläge

Superkylning kan kyla dina livsmedel snabbare, hålla livsmedel färkska under en längre period.

- Tryck på 📄/flera gånger för att välja superkylningsfunktion (ä) iuset tänds.

- Superkylningen kommer automatiskt att stängas av efter 6 timmar, och kylskåpstemperaturen ställs in på 2 °C. Ljuset släcks.

Suerfrysläge

Superfrysning kan snabbt sänka temperaturen i frysen så att maten snabbare kan frysas.

- Tryck på 📄/flera gånger för att välja superfrysningsfunktionen (huset tänds.

- Superfrysningen kommer automatiskt att stängas av efter 26 timmar, och frystemperaturen ställs in på -24 °C. Ljuset släcks.

Smart läge

När man väljer smart läge kommer apparatens temperatur att ställas in automatiskt (kylskåpstemperaturen ställs in på 6 °C och frystemperaturen på -18 °C).

- Tryck på 📄/flera gånger för att välja smart-funktionen (4). Liuset tänds.

Lås och lås upp

Alla knappar är lästa om är tänd. För att läsa upp, tryck på i 3 sekunder. Aparateenn läses automatiskt efter 20 sekunder när man inte trycker på fler knappar.

Dörrlarm

Om dörren är öppen för länge, ljuder ett larm. Stäng dörren för att rensa larmet.

Oväsen inuti enheten!

Du kan uppmärksamma att enheten avger vissa ovanliga ljud. De flesta av dessa är helt normala men du bör vara medveten om dem!

De här ljuden är förorsakade av cirkulationen från den kylvätska som finns i kylsystemet. Det har blivit mera påtagligt sedan introduktionen av CFC fria gaser. Det här är inget fel och kommer inte att påverka prestandan på din enhet. Det här ljudet kommer från kompressormotorn när den pumpar den kylmedlet runt i systemet.

Tips för förvaring av livsmedel i enheten

• Tillagade kött-/fiskrätter bör alltid förvaras på en hylla ovanför färskt kött/fisk för att undvika överföring av bakterier. Förvara färskt kött/fisk i en behållare som är tillräckligt stor för att samla upp saften och täck över den ordentligt. Placera behållare på den nedersta hyllan.
• Lämna utrymme runt livsmedlet så att luften kan cirkluera inuti enheten. Se till att alla delar av enheten hålls kall.
• För att förhindra överföring av smak och torkning, packa in eller täck över livsmedlen separat. Frukt och grönsaker behöver inte packas in.
• Låt alltid tillagade livsmedel svalna innan de placeras i enheten. Detta hjälper till att bibehålla den interna temperaturen i enheten.
• För att förhindra att kall luft strömmar in från enheten, försök att begränsa antalet gånger som dörrarna öppnas. Vi rekommenderar att du endast öppnar dörrarna när du behöver placera livsmedel i eller ta ut livsmedel från enheten.

Förberedelser för infrysning

• Använd mat av bra kvalitet och handla så lite som möjligt. Frys mat i små kvantiteter då det fryser snabbare, ta mindre tid att tina och gör att du kan kontrollera den kvantitet du behöver lättare.
• Lämna lagad mat att svalna ordentligt. Kyl mat innan infrysning om så är möjligt.
• Fundera över hur du ska laga maten innan du fryser den.
• Frys inte in mat i metallbehållare om du vill kunna laga den i mikrovågsugn direkt från frysen.
• Använd särskilda fryspåsar, tillgängliga i matvarubutiker, frysfolie, polyetenpåsar, plastlädor, aluminiumfolie (endast extra kraftig kvalitet). Om du tvekar, lagra maten med dubbla lager folie. Använd inte aluminiumfolie för syrlig mat t.ex. citrusfrukter. Använd inte tunn plastfilm eller glas, använd heller inte matbehållare utan de rengjorts.
• Pressa ut så mycket luft som möjligt från förpackningen. Du kan köpa en särskild vakuumpump som suger ut överflödig luft ut från förpackningen.

- Lämna ett litet luftutrymme när du fryser vätskor, för att tillåta maten att expandera.

- Du kan använda utrymmet i frysen på det mest effektiva sättet om du fryser vätska (eller bundna vätskor, såsom grytor) i kvadratiska block. Det här är känt som "Förformning". Häll vätskan i polyetenpåsen som är placerad inuti en kvadratisk förpackning. Frys den så här, ta sedan bort förpackningen och försegla påsen.

- Sätt etikett på din frysta mat eftersom de ser likadana ut i fruset tillständ. Använd en särskild frystejp, etiketter och pennor med olika färger. Detta gör att du enkelt kan organisera och effektivt använda frysen. Skriv innehåll och datum, i annat fall kan den frysta maten överskrida lagringstiden och detta kan orsaka matförgiftning. Se ditt livsmedels förpackning för rekommenderad lagringstid.

- Du kan också lägg till vikt och noteringar om matlagningen som t.ex. "ska tinas först" eller "laga från frysen" och håll en separat "loggbok" om vad som är i varje låda. Det här kommer att bespara dig från att öppna dörren och söka runt i frysen i onödan.

1. Ta ut den frysta maten från frysen och avtäck den frysta maten. Låt den tina i rumstemperatur. Glöm inte bort att upptining på ett varmt ställer kan stimulera bakterietillväxt och tillagning vid låga temperaturer kanske inte förintar de farliga bakterierna.
2. Töm bort vattnet och släng bort den vätska som förloras under upptiningen.
3. Se alltid till att det inte finns iskristaller i maten innan du tillagar den, särskilt kött. De här kristallerna indikerar att maten inte är tillräckligt tinad.
4. Laga maten så snart som möjligt efter upptining.
5. Många mikrovågsugnar och ugnar har upptiningsfunktion. För att undvika att bakterier byggs upp, använd endast den här funktionen om du planerar att laga maten direkt efteråt.

Frys inte om någon mat som har tinats upp om du inte lagar den igen, för att döda skadliga bakterier. Frys aldrig om upptinade skaldjur. Förslut förpackningarna ordentligt efter att du har tagit ut det du ska tina. På det sättet förebygger du torkning eller frysskador och uppbyggandet av frost på kvarvarande mat.

Avfrostning

Frysdelen på den här enheten är frostfri. Använd på rätt sätt borde det inte samlas någon frost alls.

Vid felaktig användning av frysdelen kan frost skapas när enheten har använts under en längre tid. Skrapa bort frost genom att använda en plastskrapa (medföljer ej).

Använd inte ett instrument i metall eller ett skarpt instrument och använd inte någon elektrisk apparat för att hjälpa till vid avfrostningen.

Vi rekommenderar att avfrostning sker när frostlagret byggts upp till 3mm. Gör detta när det finns lite varor i frysen och följ dessa procedurer:

1. Ta ut maten, stäng av enheten med huvudströmbrytaren och lämna dörren öppen. I bästa fall bör den frysta maten placeras in en annan frys. Om det inte är möjligt, paketera maten först i flera lager av tidningspapper eller i stora handdukar och sedan i en filt för att hålla den kall.

2. Lägg en torr handduk på kanten av hyllan. Skrapa bort frosten med en plastskrapa. Genom att påskynda upptining av resten av frosten kan du placera skålar med hett vatten inuti frysavdelningen och stänga dörren. När den fasta frosten lossnar, skrapa på den med en plastskrapa.

3. När avfrostningen är klar, gör ren enhetens inre och yttre ytor.

Rengöring av insidan och utsidan av enheten

• Ta bort alla hyllor och lädor.
- Torka av insidan av enheten med en svag lösning av bikarbonat, skölj sedan med varmt vatten genom att använda en "urvriden" svamp eller trasa. Torka helt torrt innan du sätter tillbaka hyllorna och lådan.
- Använd en fuktig trasa för att göra rent utsidan och torka sedan med vanligt standardmöbelpolish. Se till att dörrarna är stängda, så att polermedlet inte hamnar på den magnetiska dörrtätningen eller på insidan av skåpet.
- Gallret till kondensatorn längst bak i enheten och de näraliggande komponenterna kan sugas rena med hjälp av dammsugaren med en mjuk borste.

Byta den interna lampan

Den interna lampan är en LED-lampa. Den kan inte bytas av användaren. Kontakta ditt serviceombud.

Försiktighet vid hantering /förflyttning av enheten

Håll i enheten runt sidorna eller basen när den ska flyttas.

Service

Enheten bör endast ges service av en auktoriserad tekniker och endast originalreservdelar bör användas. Under inga förhållanden bör du försöka att reparera enheten själv. Reparationer som utförts av en oerfaren person kan orsaka skador och allvarliga funktionsfel. Kontakta en kvalificerad tekniker.

Stänga av under längre perioder

Om enheten inte används under en längre tid, dra ur sladden, töm enheten på mat och rengör den. Lämna dörren till enheten lite öppen för att undvika att otrevlig lukt uppstår.

Kondens

Kondens kan uppstå på kylskåpets utsida. Detta kan bero på ändrad rumstemperatur. Torka av fukten. Om problemet kvarstår, se till att kontakta en kvalificerad tekniker för assistans.

Avyttring

Gamla enheter kan fortfarande ha restvärde. En miljövänlig metod för att slänga bort din apparat kommer att se till att värdefullt råmaterial kan tas omhand och användas igen. Kylmedlet som används i enheten och isoleringsmaterial behöver särskilt förfarande vid bortskaffande. Se till att inget av rören på baksidan av enheten är skadade innan du gör dig av med den.

Uppdaterad information angående avfallsalternativ för din gamla apparat och paketeringen från den nya kan fås av ditt lokala kommunkontor

Om en gammal apparat kastas bryt då bort alla lås eller låshakar och ta bort dörren som en säkerhetsåtgärd.

Modell LSBSX16E / LSBSW16E
Produktkategori Kategori 7 (kylskåp - frys)
Yttermätt (H x B x D) 1786 x 910 x 643 mm
Förvaringsutrymme i kyl 339 L
Förvaringsutrymme för frusen mat 177 L
Avfrostningstyp Frostfri
Klimatklass SN/N/ST
Denna produkt är avsedd att användas i en rumstemperatur mellan 10 °C och 38°C.
Förvaringstemperatur	Frys: ≤-18 °CKylskåp: 0-8 °C, genomsnitt ≤ 4 °C
Energiförbrukning 1,126 kWh / 24h
Energiförbrukning 411 kwh per år, baserat på normala testresultat under 24 timmar.Faktisk energiförbrukning beror på hur apparaten används och var den är placerad.
Luftburet akustiskt buller 43 dB
Energiklass A+
Temperaturökningstid 10 tim
Fryskapacitet 11 kg / 24 h
Märkspänning	220~240V / 50Hz
Märkström	1,6 A

Egenskaper och specifikationer kan ändras utan föregående meddelande.

Symbolen på produkten eller dess förpackning indikerar att denna produkt inte får kastas bort tillsammans med ditt vanliga hushållsavfall. Istället är det ditt ansvar att slänga bort utrustningen genom att lämna över den till en ansvarig insamlingsstation för återanvändning av elektriska eller elektroniska apparater. Den separata återvinningscentralen för din bortkastade utrustning kommer att ta tillvara på återanvändbara produkter och konservera naturella tillgångar och intyga att utrustningen återanvänds på ett sätt som skyddar mänsklig hälsa och miljön.

För ytterligare information om var du kan slänga bort ditt avfall för återanvändning, vänligen kontakta din lokala myndighet eller där du inhandlade produkten.
