WS89 - Köksfläkt Witt - Gratis bruksanvisning och manual

Produkttyp	Köksfläkt
Märke	Witt
Modell	WS89
Installationstyp	Väggmonterad
Utsugningslägen	Kanalsug (sug) och recirkulation (filtrering)
Antal hastigheter	4
Timer	Ja, automatisk avstängning efter 10 minuter
Belysning	Ja, utbytbara kvadratiska LED-lampor
Fettfilter	Tvättbart (för hand eller diskmaskin)
Kolfilter	Utbytbart (för recirkulationsläge)
Minsta avstånd till keramikhäll	450 mm
Minsta avstånd till gashäll	500 mm
Strömförsörjning	220-240 V (se etikett)
Kontrolltyp	Tryckknapp
Material	Rostfritt stål
Skorstenshöjdjustering	1030 mm till 1345 mm
Garanti	2 år
Kundtjänst	Telefon: [phone], E-post: [e-mail]

Vanliga frågor - WS89 Witt

Hur installerar jag fläkten WS89?

Först, borra hål med hjälp av mallen och sätt i väggpluggar. Fäst väggfästet med två skruvar och lämna ett mellanrum på 2 mm. Häng fläkten på skruvarna, öppna sedan frontpanelen genom att rotera den uppåt. Ta bort fettfiltret och fäst fläkten på väggen med medföljande skruvar. För kanalsug, anslut röret; för recirkulationsläge, installera ett kolfilter och luftavledare.

Vad är minimiavståndet mellan hällen och fläkten?

För keramikhällar är minimiavståndet 450 mm. För gashällar är det 500 mm från fläktens nedre del.

Hur rengör jag fettfiltret?

Öppna den främre glaspanelen genom att dra i handtaget. Ta bort fettfiltret och tvätta det för hand med varmt vatten och mild tvål eller i diskmaskin. Rengör minst var andra månad eller oftare beroende på användning.

Hur byter jag ut aktivt kolfilter?

Ta först bort fettfiltret. Dra sedan i kolfltrets plasttunga tills det lossnar från hållaren. Sätt i det nya kolfltret genom att trycka det på plats. Detta filter behövs endast vid recirkulationsläge.

Hur byter jag lamporna?

Tryck på lampramen där det står 'PUSH' för att öppna den. Ta bort den gamla lampan och ersätt med en ny av samma typ. Tryck tillbaka ramen på plats tills den klickar.

Vad ska jag göra om fläkten inte fungerar?

Kontrollera att fläkten är ansluten till strömförsörjningen och att kontakten är åtkomlig. Kontrollera att jordfelsbrytaren inte har löst ut. Om den fortfarande inte fungerar, kontakta kundtjänst. Undvik att öppna apparaten själv.

Kan jag använda fläkten utan utvändig kanal?

Ja, du kan använda fläkten i recirkulationsläge. I detta läge passerar luften genom ett kolfilter och släpps tillbaka in i rummet. Du måste installera kolfltret och en luftavledare ovanpå skorstenen.

Hur ställer jag in timerfunktionen?

Tryck på knapp F (10-minuters timer) på kontrollpanelen. Fläkten kommer att gå på aktuell hastighet och stängas automatiskt efter 10 minuter. För att avbryta timern, tryck på knappen igen.

Vad är garantiperioden?

Apparaten levereras med 2 års garanti som täcker tillverknings- och materialfel från dokumenterat inköpsdatum. Den täcker inte skador från felaktig installation eller användning.

Hur kan jag kontakta kundtjänst?

Du kan nå Witts kundtjänst via telefon på 01483 516633 eller via e-post på [e-mail]. Ha din modell- och serienummer redo.

BRUKSANVISNING WS89 Witt

Bruksanvisning SE Fläktkåpa (s. 22 – 42 + 79 - 83)

Afmonter fedtfiltret.

Transportförpackning 23

Hantering av uttjänad fläkt 23

Säkerhetsanvisningar och varningar 23

Beskrivning av fläktkåpan 28

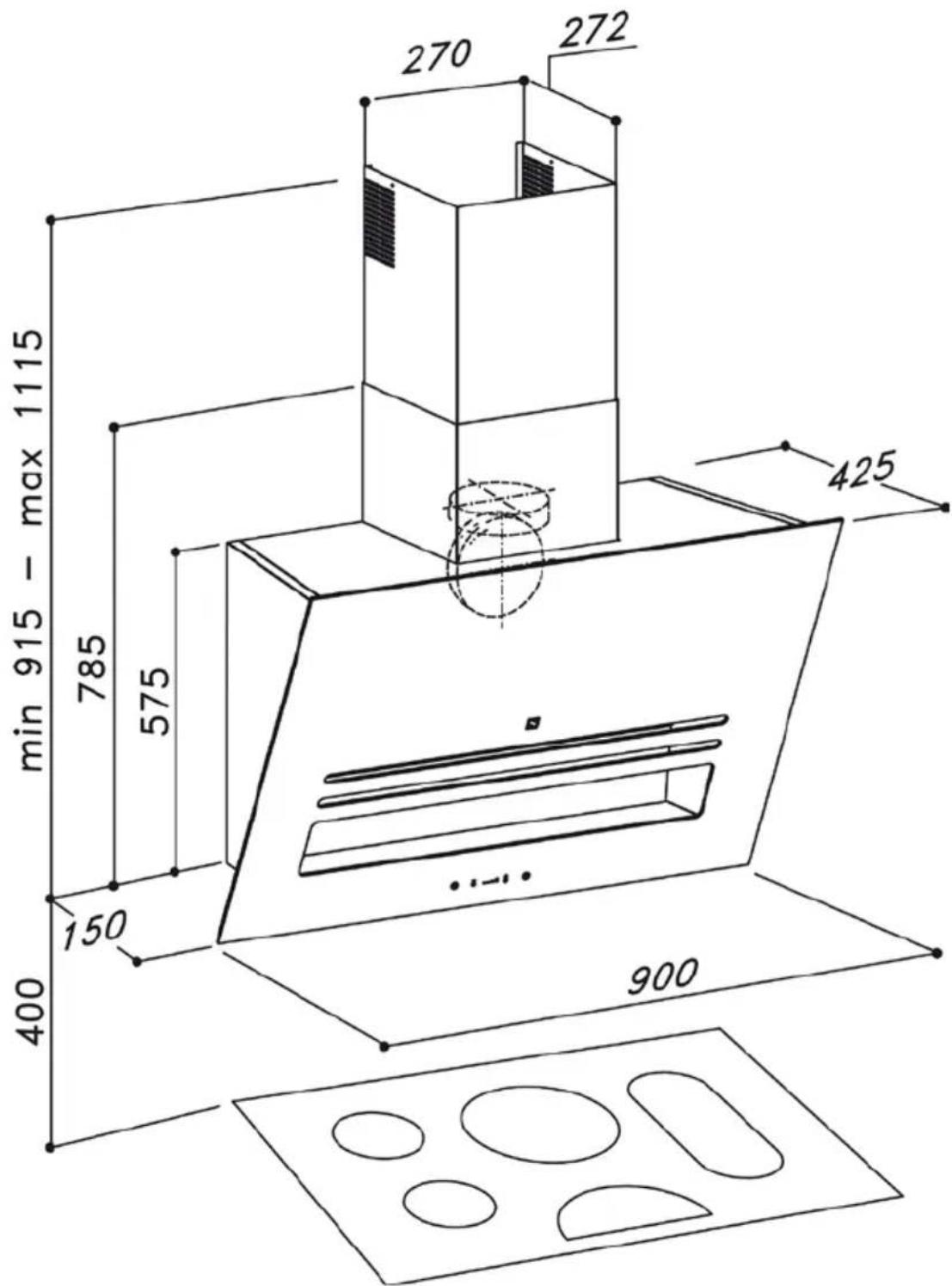

Måttskisser....30

Installation 33

Betjäning 36

Rengöring....38

Garanti 41

Service....42

Illustrationer....79

Transportförpackning

Emballaget skyddar mot transportskador. Förpackningsmaterialen är valda med hänsyn till miljön och är därför återvinningsbara.

Emballage som återförs till materialkretsloppet innebär minskad råvaruförbrukning och mindre mängder avfall.

Ditt försäljningsställe kan återta transportförpackning för återvinning.

Förpackningsdelar (t ex folie och frigolit) kan vara farliga för barn. Risk för kvävning! Förvara förpackningsdelar utom räckhåll för barn och kasta dem snarast möjligt.

Hantering av uttjänad fläkt

Elektriska och elektroniska maskiner som tjänat ut består av material som kan återanvändas. De innehåller dock även skadligt material som är nödvändigt för maskinernas funktion och säkerhet. Om detta slängs i hushållsavfallet eller hanteras på fel sätt kan det leda till hälsorisker eller skador på miljön. Lämna därför på inga villkor den uttjänade fläkten i hushållsavfallet. Lämna istället in uttjänade elektriska och elektroniska maskiner till en återvinningsstation. Se till att den uttjänade fläkten förvaras barnsäkert tills den lämnas in för omhändertagande.

Säkerhetsanvisningar och varningar

Läs bruksanvisningen noga innan fläkten tas i bruk. Den innehåller viktig information om fläktens inbyggnad, säkerhet, användning och skötsel. Därigenom förhindras olyckor samt skador på fläkten.

Spara bruksanvisningen och överlämna den vid eventuellt ägarbyte.

Fläkten är uteslutande avsedd för användning i hushåll. Alla annan användning är otillåten och kan eventuellt innebära fara. Tillverkaren ansvarar inte för skador som har uppstått pga. otillåten eller felaktig användning.

Personer, särskilt barn som inte kan använda fläkten på ett säkert sätt, får endast använda den under uppsikt av en vuxen person.

Håll uppsikt över barn som befinner sig i närheten av fläkten. Låt inte barn leka med fläkten. Se till att de inte får sina fingrar under panelen när denna åker ned. Fingrarna kan klämmas under panelen. Risk för personskada. Barn får endast använda fläkten utan uppsikt under förutsättning att de känner till hur man använder den på ett säkert sätt. Barn måste kunna förstå riskerna med att använda den på ett felaktigt sätt om de ska använda den.

Kontrollera fläkten med avseende på synliga yttre skador innan den monteras. En skadad fläkt får inte tas i drift. En defekt fläkt kan vara en säkerhetsrisk!

Innan fläkten ansluts måste uppgifterna om anslutning (spänning och frekvens) på fläktens typskylt jämföras med dem som gäller för elnätet på uppställningsplatsen. Dessa data måste ovillkorligen överensstämma för att inga skador ska uppstå på fläkten. Låt i tveksamma fall en elinstallatör kontrollera installationen.

Fläktens elektriska säkerhet garanteras endast om den ansluts till ett jordat eluttag som är installerat enligt gällande föreskrifter. Det är mycket viktigt att denna grundläggande säkerhetsförutsättning är uppfylld. Låt i tveksamma fall en fackman kontrollera installationen. Tillverkaren/importören ansvarar inte för skador som har uppstått på grund av att jordad kabel saknas eller att det har uppstått ett brott på kabeln (t ex elektriska stötar).

Använd endast fläkten när den är monterad. På så vis garanteras säker funktion.

Öppna höljet endast så mycket som beskrivs inom ramen för montering och rengöring. Öppna under inga omständigheter fler delar av höljet. Kontakt med strömförande anslutningar och ändringar av den elektriska och mekaniska konstruktionen kan leda till personskador och funktionsstörningar.

Installations-, underhålls- och reparationsarbeten får endast utföras av en fackman. Ej fackmässigt utförda installationer, underhållsarbeten och reparationer kan medföra allvarlig fara för användaren, för vilka tillverkaren inte ansvarar.

Defekta delar får endast bytas ut mot originalreservdelar. Endast vid användning av originalreservdelar garanterar tillverkaren/importören att alla säkerhetskrav uppfylls.

Vid installation, underhållsarbeten och reparationer måste fläkten vara spänningsfri. Fläkten är endast spänningsfri i något av följande fall:

• När huvudströmmen är avstängd.
  • När säkringarna är urskruvade.
• När stickproppen är utdragen ur vägguttaget.
  Vid anslutning med stickpropp: Dra inte i anslutningskabeln utan i stickproppen för att bryta strömmen till fläkten.

Fläktens elanslutning får inte ske via grenuttag eller förlängningskabel eftersom de inte garanterar den nödvändiga säkerheten (det finns t ex risk för överhettning).

Inbyggnad och montering av fläkten på uppställningsplatser som inte är fasta (t ex båtar) får endast utföras av en fackman om det är säkerställt att förutsättningarna på platsen medger en säker användning av den.

Samtidig användning av exempelvis gas- eller koleldad värmekälla

Risk för förgiftning!

Om fläkten används samtidigt som t ex gas- eller koleldade värmekällor bör man vara försiktig. Värmekällor som är beroende av rumsluften är t ex gas- eller koleldade värmekällor, varmvattenberedare,

genomströmningsapparater, hällar och ugnar, vilka tar luft från rummet där de är installerade och sedan släpper ut avgaserna

i det fria, t ex genom en kamin. Vid frånluftsdrift tar fläkten rumsluft från köket och de närliggande rummen. Utan tillräckligt med tilluft uppstår ett undertryck. Värmekällorna får för lite förbränningsluft. Förbränningen påverkas.

Giftiga förbränningsgaser kan sugas tillbaka in i rummen från värmekällorna. Livsfara!

Säker drift vid samtidig användning av fläkten och exempelvis en gas- eller koleldad värmekälla är möjlig om undertrycket inte överstiger 4 Pa (0,04 mbar) vilket förhindrar en återsugning av avgaserna.

Detta kan uppnås om förbränningsluften kan passera genom icke förslutbara springor i t ex dörrar och fönster. Se till att öppningen är tillräckligt stor. Endast en tillufts-/ventilationskanal garanterar normalt inte tillräcklig luftförsörjning.

Utgå i bedömningen alltid från bostadens ventilation i sin helhet.

Råder tveksamhet bör du vända dig till sotaren.

För att garantera en säker användning av fläkten kan det vara nödvändigt att:

• kombinera fläkten med en fönsterkontaktbrytare som endast gör det möjligt att använda fläkten när fönstret är tillräckligt öppet
• automatiskt koppla in en tilluftsfläkt eller öppna en motordriven tilluftsventil när fläkten kopplas in
• automatiskt koppla från värmekällor som är beroende av rumsluften när fläkten kopplas in.

Råder tveksamhet bör du vända dig till sotaren.

På grund av brandrisken är det förbjudet att laga mat med öppen låga t ex att flambera eller grilla under fläkten. När fläkten är inkopplad sugs lågorna in i filtret. Köksfett som har sugits upp utgör en brandrisk.

Koppla alltid in fläkten när spisen/ hällen används. Om fläkten inte kopplas in kan det bildas kondensvatten. Detta kan orsaka korrosionsskador på fläkten.

Lämna aldrig kastruller, stekpannor och fritöser obevakade vid matlagning med olja och fett. Även grillning över en elektrisk grill måste utföras under ständig uppsikt. Olja och fett kan självantända vid överhettning och därmed antända fläkten.

Använd aldrig fläkten utan fettfilter. Därigenom undviker du fett- och smutsavlagringar i fläkten. Sådana avlagringar kan leda till försämrad fläktfunktion.

Rengör eller byt ut filtren regelbundet. Ett överfettat filter innebär brandrisk. Använd inte ångrengörare för att rengöra fläkten. Ångan kan komma åt strömförande delar och orsaka kortslutning.

Beakta alltid tillverkarens anvisningar för den kokutrustning som ska användas, om det över huvud taget är möjligt att använda en fläkt ovanför.

Avständ mellan spis/häll och fläkt

Med mindre hälltillverkaren har angivit ett större säkerhetsavständ måste följande min. avständ mellan hällen och bottnen av fläktkåpan överhållas:

WS74: 400 mm över en keramisk håll 450 mm över en gashäll

WS76: 650 mm över en keramisk håll 700 mm över en gashäll

WS89: 450 mm över en keramisk håll från fläktkåpans underkant 500 mm över en gashäll från fläktkåpans underkant

Vid val av monteringshöjd måste användarens längd tas i betraktning. Det måste vara möjligt att arbeta fritt vid hällen och betjäna fläktkåpan optimalt.

Det är inte tillåtet att montera fläkten över eldstäder för trä, kol eller annat bränsle i fast form.

Använd endast rör och slangar av ej brännbart material till frånluftskanalen. Sådana kan köpas i fackhandeln.

Frånluften får varken föras ut i rök- eller imkanal eller i en skorsten som är upptagen för annat bruk.

Om frånluften ska föras ut i rök- eller imkanal som inte längre är i bruk måste du ha tillstånd av sotaren.

Tillverkaren/importören tar inget ansvar för skador som har uppstått på grund av att säkerhetsanvisningarna och varningarna inte har följts.

Beskrivning av fläktkåpan

Frånluft utomhus (fig. 2)

Fläkten används till avlägsning av matos från köket. Den behöver en installation med en frånluftskanal som sänder ut luften.

Viktigt: Frånluftkanalen måste köpas som extratillbehör.

Diametern på frånluftröret får inte reduceras. Diametern måste vara den samma som på flänsen. Annars försämras sugeffekten drastiskt och ljudnivån höjs kraftigt.

Vid horisontal montering av frånluftröret måste röret ha en stigning på ca 10 % för att lätta utblåsningen.

Viktigt: Om fläktkåpan är utrustad med aktivt kolfilter måste detta avlägsnas.

• Se till att frånluftröret är så kort som möjligt. Ett långt rör resulterar i en kraftig reducerad effekt.
• Lägg frånluftröret med så små böjningar som möjligt (max böjning: 90°). För varje böjning reduceras effekten med ca 15 %.
• Diametern på frånluftrören och diametern på hålet i väggen till utblåsningen får INTE reduceras i förhållande till anvisningarna i manualen.
• Använd ett frånluftrör som är slätt invändning. Detta minskar effektförlusten i röret.
• Frånluftröret måste vara av godkänt material.

Tillverkaren/distributören kan inte hållas ansvarig för produkt- och/eller personskador i förbindelse med fel installation, anslutning och användning av fläktkåpan. Garantin gäller inte om ovanstående inte överhålls.

Fläkten kan arbeta i cirkulationsdrift:

(med kolfilter som extra tillbehör)

Luften som sugits upp renas genom fettfiltren och sedan genom ett kolfilter innan den leds ut. Luften leds tillbaka in i köket genom öppningarna i spisfläktens teleskop. Vid cirkulationsdrift måste det alltid finnas ett kolfilter i fläkten.

Det rekommenderas att använda en luftdeflektor (extra tillbehör) om fläktkåpan måste arbeta i cirkulationsdrift (se fig. 1.A).

Fläkten monteras på en lodrätt vägg över en gas- eller keramisk håll.

Måttskiss WS74

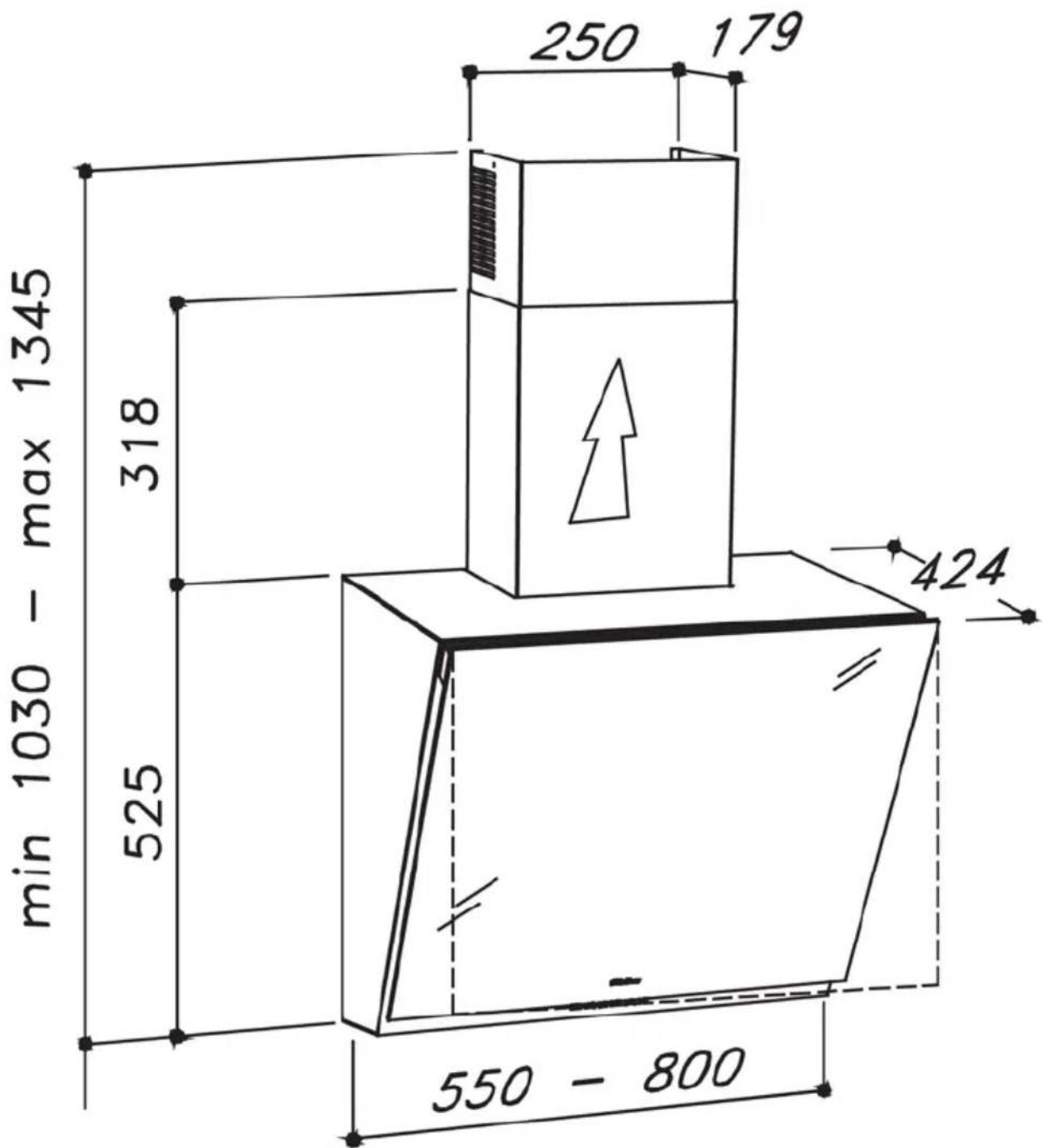

Måttskiss WS76

Installation

Kontrollera fläkten med avseende på synliga yttre skador innan den monteras. En skadad fläkt får inte tas i drift. En defekt fläkt kan vara en säkerhetsrisk!

Läs bruksanvisningen noga innan fläkten tas i bruk.

• Använd endast material som uppfyller gällande lagar och förordningar.
• Använd ett utblåsningsrör med kortast möjliga längd.
  • Använd så få vinkelrör som möjligt
• Undvik ändringar på rörets diameter. Diametern måste i hela frånluftens längd vara 150 mm. Annars reduceras sugeffekten kraftigt och ljudnivån ökas signifikant.

Tillverkaren/distributören kan inte hållas ansvarig för produkt- och/eller personskador i förbindelse med fel installation, anslutning och användning av fläktkåpan. Garantin gäller inte om ovanstående inte överhålls.

Innan fläkten ansluts måste uppgifterna om anslutning (spänning och frekvens) på fläktens typskylt jämföras med dem som gäller för elnätet på uppställningsplatsen. Dessa data måste ovillkorligen överensstämma för att inga skador ska uppstå på fläkten. Låt i tveksamma fall en elinstallatör kontrollera installationen.

Fläktens elektriska säkerhet garanteras endast om den ansluts till ett jordat eluttag som är installerat enligt gällande föreskrifter. Det är mycket viktigt att denna grundläggande säkerhetsförutsättning är uppfylld. Låt i tveksamma fall en fackman kontrollera installationen. Tillverkaren/importören ansvarar inte för skador som har uppstått på grund av att jordad kabel saknas eller att det har uppstått ett brott på kabeln (t ex elektriska stötar).

Installations-, underhålls- och reparationsarbeten får endast utföras av en fackman. Ej fackmässigt utförda installationer, underhållsarbeten och

reparationer kan medföra allvarlig fara för användaren, för vilka tillverkaren inte ansvarar.

Vid installation, underhållsarbeten och reparationer måste fläkten vara spänningsfri. Fläkten är endast spänningsfri i något av följande fall:

• När huvudströmmen är avstängd.
  • När säkringarna är urskruvade.
• När stickproppen är utdragen ur vägguttaget.
  Vid anslutning med stickpropp: Dra inte i anslutningskabeln utan i stickproppen för att bryta strömmen till fläkten.

Fläktens elanslutning får inte ske via grenuttag eller förlängningskabel eftersom de inte garanterar den nödvändiga säkerheten (det finns t ex risk för överhettning).

Avständ mellan spis/häll och fläkt

Med mindre hälltillverkaren har angivit ett större säkerhetsavständ måste följande min. avständ mellan hällen och bottnen av fläktkåpan överhållas:

WS74: 400 mm över en keramisk håll 450 mm över en gashäll

WS76: 650 mm över en keramisk håll 700 mm över en gashäll

WS89: 450 mm över en keramisk håll från fläktkåpans underkant 500 mm över en gashäll från fläktkåpans underkant

Vid val av monteringshöjd måste användarens längd tas i betraktning. Det måste vara möjligt att arbeta fritt vid hällen och betjäna fläktkåpan optimalt.

Med hjälp av borrschablonen (fig. 5A) borras hålen till väggbeslagen. Fastgör beslagen med bifogade pluggar och skruvar. Fläktkåpan hängs på beslagen (fig. 6).

Modell WS74 är designad till att kunna omdirigera luften till baksidan av fläktkåpan. Önskas detta avlägsnas skruvarna 10 (fig. 3) från motorns övre

del. Avlägsna motorn och rotera den så utblåsningsöppningen riktas mot baksidan av fläktkåpan (fig. 4). Montera och fäst motorn igen.

Avlägsna fettfiltret.

Se till att fläktkåpan är ordentligt fastgjort till väggen. Fäst skruvarna invändigt (fig. 8).

Avlägsna skruvarna till den lägre ljuspanelen (fig. 20). Vippa ned ljuspanelen (fig. 21) och fastgör fläktkåpan till väggen med bifogade skruvar (fig. 9).

Montera ljuspanel och fettfilter och stäng frontpanelen igen.

Modell WS76

Justera positionen av fläktkåpan vågrätt och lodrätt genom skruvhålen (fig. 11). Avlägsna fettfiltret som hålls fast med magneter genom att dra filtret nedåt (fig. 12). Avlägsna den främre ljuspanelen (vit) som också hålls fast med magneter genom att dra utåt (fig. 12). Bryt strömmen. Isätt pluggar och skruvar som på fig. 13. Om fläktkåpan skall användas till frånluftsdrift avlägsnas gallret över motorns utblåsning (fig. 14).

Montera fettfilter och ljuspanel igen. Se till att strömmen är korrekt ansluten.

Modell WS89

När hålen är gjorda efter borrschablonen isätts pluggar och skruvar i de två övre hålen. Skruvarna får inte fästas helt. Lämna ca 2 mm mellan skruvhuvud och vägg (fig. 25).

Fastgör fläktkåpan till väggen så de två skruvarna passar perfekt till kroken på baksidan av fläktkåpan.

Öppna frontpanelen genom att luta den lägre delen uppåt. Avlägsna fettfiltret och fastgör fläktkåpan till väggen med bifogade skruvar.

Frånluftsdrift

Fastgör monteringsbeslaget till vägg och / eller tak med skruvarna (fig. 15). Montera en flexslang i korrekt diameter (diametern får inte reduceras) på flänsen på motorn och leda den till frånluftkanalen i tak / vägg.

Anslut fläktkåpan till 230V (måste anslutas till ett jordat eluttag).

Montera skorstenens 2 delar och anpassa till takhöjden genom att justera de 2 delarna i förhållande till varandra. Fastgör den övre delen till beslaget med de 2 självskärande skruvarna.

Cirkulationsdrift

Montera deflektorn till monteringsbeslaget som monteras på vägg / och eller tak.

Montera en flexslang i korrekt diameter (diametern får inte reduceras) på flänsen på motorn och anslut till deflektorn.

Anslut fläktkåpan till 230V (måste ansluts till ett jordat eluttag).

Montera skorstenens 2 delar och anpassa till takhöjden genom att justera de 2 delarna i förhållande till varandra. Fastgör den övre delen till beslaget med dem 2 självskärande skruvarna.

Modell WS89

Placér utblåsningsgallret över flänsen i toppen av fläktkåpan (fig. 29). Det är inte nödvändigt att montera skorstenen.

Betjäning

WS74 (fig. 17)

A: På-/av ljus

B: Hastighetsväljare (NED) / Avstäng motor

C: Hastighetsindikatorer

D: Koppla in motorn / Hastighetsväljare (UPP)

E: Timer (10 min.)

Med touch-panelen görs alla val lätt och snabbt.

Bryts strömmen till fläktkåpan använder den ca 15 sekunder till att självdiagnosticera varefter alla funktionerna återställas. Först efter avslutad självdiagnosticering fungerar fläktkåpan igen optimalt.

WS76 (fig. 18)

Med vridknappen (fig. 18A) väljs olika funktioner. Alla fläktkåpans indikatorer (fig. 18D) lyser – också i standby-funktion.

Fläktkåpans olika funktioner väljs genom att vrida knappen till önskad funktion. Valet bekräftas med ett tryck på knappen.

Belysning (fig. 18C)

Vrid knappen till belysningsfunktion. Bekräfta valet genom att trycka på knappen.

Timer (fig. 18D)

Med denna funktion stängs fläktkåpan automatiskt av efter 10 minuter. Efter inställningen blinkar timerindikatorn och valt hastighet lyser.

Hastighetsindikatorer (fig. 18E)

Hastighetsindikatorerna lyser beroende av vald hastighet. Med avstäng motorfunktionen (fig. 18F) stängs fläktkåpan av.

WS89 (fig. 27)

A: På-/av belysning

B: På-/av motor / hastighet 1

C: Hastighet 2

D: Hastighet 3

E: Hastighet 4

F: Timer (10 min.)

Alla fläktkåporna är utrustade med en extra säkerhetsfunktion som automatiskt stänger av fläktkåpan efter 4 timmar efter sista inställning.

Renöring och underhåll

Stäng alltid av strömmen före rengöring och skötsel genom att

• dra ut fläktens anslutningskabel ur eluttaget eller
  • stänga av huvudströmbrytaren eller
  • ta ut säkringen helt

Regelbunden rengöring av fläkten säkrar en bra och felfri drift. Se att fettfilter rengörs efter tillverkarens/importörens anvisningar. Om fläkten arbetar i cirkulationsdrift og använder kolfilter måste dessa bytas efter tillverkarens/importörens rekommendationer.

Fettfilter

De återanvändbara fettfiltren av aluminium fångar upp alla fasta partiklar i matoset (fett, damm etc.) och förhindrar att fläkten blir smutsig.

Rengöra fettfilter för hand

Rengör fettfiltren med en diskborste i varmt vatten med milt handdiskmedel i. Använd inte koncentrerat handdiskmedel.

Använd inte

• Kalklösande rengöringsmedel
• Skurmedel i pulver eller flytande form eller aggressiva allrengöringsmedel
• Ugnsspray

Rengöra fettfiltret in diskmaskin

Ställ fettfiltret lodrätt i den undre korgen och diska i 50°-program med ett milt maskindiskmedel. Kontrollera att spolarmen kan röra sig fritt.

Beroende på vilket diskmedel som används vid rengöring av fettfiltret kan dess insida få bestående missfärgningar när det diskas i maskin.

Detta inverkar inte på filtrets funktion.

Lägg filtren på tork på fuktsugande underlag innan de sätts in igen.

Medan filtren är nedmonterade skall man noggrant rengöra tillgängliga delar av höljets insida. Därmed undviker man brandrisk på grund av fettavlagringar.

Avlägsna fettfiltret efter nedanstående:

Modell WS74

Ta tag i handtaget, vinkla filtret nedåt och avlägsna.

Modell WS76

Avlägsna filtret genom att dra nedåt (fig. 12).

Efter ca 30 drifttimmar måste filtret rengöras detta visas via att alla hastighetsindikatorerna lyser samtidigt. Välj timerfunktionen för att återställa.

Modell WS89

Öppna den främre glaspanelen. Ta tag i handtaget, vinkla filtret nedåt och avlägsna.

Aktivt kolfilter (extra tillbehör)

Vid cirkulationsdrift måste fettfiltren kompletteras med ett kolfilter. Kolfilter binder luktämnen som uppstår vid matlagning.

OBS: Kolfiltret är inte återanvändbart och måste bytas varje 2-6 månad

För att byta eller montera kolfilter måste först fettfiltren tas ut enligt tidigare beskrivning. Avlägsna kolfiltret genom att dra i plasttappen.

Rengöring av fläktkåpan

Ytor och betjäningspanelen är mottagliga för repor. Följ nedanstående råd.

Rengör endast ytor och betjäningspanel med en mjuk trasa, PH-neutralt diskmedel och varmt vatten.

Torka av ytorna med en mjuk trasa.

Använd endast lite vatten på betjäningspanelen. På så sätt undviker man att vatten tränger in i elektroniken.

Undvik nedanstående – dessa rengöringsmedel kan skada ytorna

• Rengöringsmedel som innehåller soda, syra, klorid eller lösningsmedel,
• Skurmedel, hårda disksvampar eller gamla disksvampar som innehåller rester av skurmedel.

Särskilda anvisningar för fläktar med rostfritt hölje

(gäller ej för betjäningspanel!)

För rostfria ytor lämpar sig ett rengöringsmedel för rostfritt stål som inte repar. För att förhindra att ytan snabbt blir smutsig rekommenderas vårdande medel för rostfritt stål. Använd en mjuk trasa och sparsamt med medel.

Byte av glödlampa

Modell WS74 – LED-belysning

Avlägsna de två skruvarna (fig. 20), och rotera LED-panelen efter (fig. 21). Byt den defekta LED-lampan med en lampa av samma typ. Montera LED-panelen igen och fäst skruvarna.

Modell WS76 – LED-belysning / Neon-belysning

Avlägsna de två skruvarna (fig. 20) och rotera LED-panelen efter (fig. 21). Byt den defekta LED-lampan med en lampa av samma typ. Montera LED-panelen igen och fäst skruvarna.

Bryt strömmen innan neon-belysningen bytes.

Avlägsna frontpanelen som fasthålls med magneter efter fig. 12 och avbryt strickproppen.

Placera frontpanelen på en jämn yta. Se till att panelen inte skadas.

Avlägsna skruvarna längst nere efter fig. 22 och avlägsna täckskyddet. Byt den defekta neon-belysningen med en lampa av samma typ.

Montera täckskydd och frontpanel.

Modell WS89 – Kvadratiska lampor

För att byta de kvadratiska lamporna trycker man på ramen kring lampan markerad med "PUSH" (fig. 28). Byt den defekta lampan med en lampa av samma typ.

Garanti

Vi ger 2 års reklamationsrätt på fabrikations- och materialfel. Detta gäller från den dokumenterade köpsdatum. Garantin inkluderar reparation och försändelse.

Vid reparation skickas produkten till Garant Gruppen. Köpsfaktura eller annan dokumentation från köpsdatum måsta bifogas.

Garantin gäller inte vid:

• Fel och skador, som inte beror på fabrikations- eller materialfel.
• Om en ej yrkesutbildad har reparerat maskinen.
• När säkerhetsanvisningarna inte har följts.

Transportskador

Eventuella transportskador måsta anmälas omedelbart, och senast 24 timmar efter att varan är levererat. Annars kan kundens krav avvisas. En transportskada som fastställas vid återförsjälarens leverans vid kunden, är en sak mellan kund och återförsjälare. Om kunden själv arrangerar transporten, förpliktar leverantören sig inte vid ev. transportskador.

Omotiverade servicebesök

Om du tillkallar en servicetekniker, och det visar sig att du själv kunde ha rättat till felet genom att t.ex. följa anvisningarna i bruksanvisningen eller genom att byta en trasig säkring i säkringsskåpet, kommer du att betala för besöket, eftersom garantin ENDAST täcker tillverkningsfel.

Företagsköp

Företagsköp, är köp av produkter, som inte används i privat hushåll, men används till företag eller företagsliknande syfte (restaurang, lunchrum etc.), eller används till uthyrning eller annan användning, som inkluderar flera personer. I samband med företagsköp ges INGEN garanti, då produkten enbart är avsedd för vanligt hushållsbruk.

Service

GarantGruppen AB

Bangårdsgatan 6

582 77 Linköping

Tlf.: 013 15 45 10

Fax: [phone]

Sisällysluettelo
