BRUKSANVISNING 18-541 Biltema

1. Introduktion
2. Teknisk data
3. Användningsområde
4. Säkerhetsföreskrifter
5. Översiktsbild
6. Montering
7. Handhavande
8. Förvaring
9. Underhåll
10. Miljö

1. INTRODUKTION

Denna manual innehåller väsentlig information om spridarvagnens användning och dess säkerhetsrisker. Alla operatörer uppmanas att läsa manualen före användning och vara särskilt uppmärksamma på dessa varningar:

OBS!

Indikerar att felaktigt förfarande kan påverka arbetets effektivitet eller leda till person- och materialskador.

WARNING!

Indikerar risk för allvarlig olycka!

Vi reserverar oss för möjligheten att illustrationer och beskrivningar av enstaka detaljer inte alltid stämmer helt överens med spridarvagnen. Exempel på sådana detaljer kan vara färger på kablar eller utformning och placering av knappar och reglage. Förvara manualen på en säker plats i anslutning till spridarvagnen och vid en eventuell försäljning ska manualen följa med spridarvagnen.

2. TEKNISK DATA

Max lastkapacitet: .....23 liter
Dimension hjul: .....12" - 4.10/3.50-6
Max hastighet: ....5 km/h
Växellåda: ....Sluten växellåda med metalldrev
Max spridningsbredd: .....3,6 m
Vikt:....11 kg

3. ANVÄNDNINGSOMRÅDE

18-541 spridarvagn WBS 23 är konstruerad för spridning av kornad gödning, kalk, sand, frö och salt som ej är fuktigt. Spridarvagnen får ej kopplas till åkgräsklippare eller ATV. Spridarvagnen får ej byggas om eller användas till annat än vad som anges i denna manual då det kan orsaka skador på person och egendom.

4. SÄKERHETSFÖRESKRIFTER

Vid arbete med spridarvagnen bör följande punkter alltid beaktas. Ta även hänsyn till arbetsplatsens säkerhetsföreskrifter och respektera alla de lagar, regler och förordningar som gäller där spridarvagnen används.

4.1 Allmänt

• Läs spridarvagnens manual.
- Läs säkerhetsdatabladet för materialet som ska spridas och följ dess säkerhetsinstruktioner.
- Använd alltid skyddsglasögon, halksäkra skor och skyddshandskar.
- Tillåt aldrig någon att åka eller sitta på spridarvagnen.
• Barn får ej använda spridarvagnen.
- Spridarvagnen får ej användas av vuxna som inte är bekanta med den och som ej har läst manualen.
- Kör ej nära diken och branta sluttningar. Var uppmärksam på ojämnheter som kan orsaka att du förlorar kontrollen över spridarvagnen.

4.2 Säkerhetssymboler

Avsikten med säkerhetssymbolerna är att göra användaren uppmärksam på möjliga faror. Säkerhetssymbolerna och dess förklaringar skall göra dig uppmärksam och förstående. Själva säkerhetsvarningen eliminerar inte eventuell fara. Instruktionerna eller varningarna som ges ersätter inte normala olycksförebyggande åtgärder.

- Läs manualen före användning.

- Överskrid inte maximal lastvikt 23 kg.

• Transportera inte passagerare. Sitt eller stå inte på spridaren.
• Låt inte barn leka eller klättra på spridaren.

• Var alltid försiktig när spridaren fylls eller töms.

- Håll alltid händer och fötter borta från rörliga delar.

- Kontrollera och spänn bultar och muttrar före användning.

Max: 25 PSI

- Kontrollera att däcken är helt fyllda med luft och i bra skick före användning. Överskrid inte 25 psi.

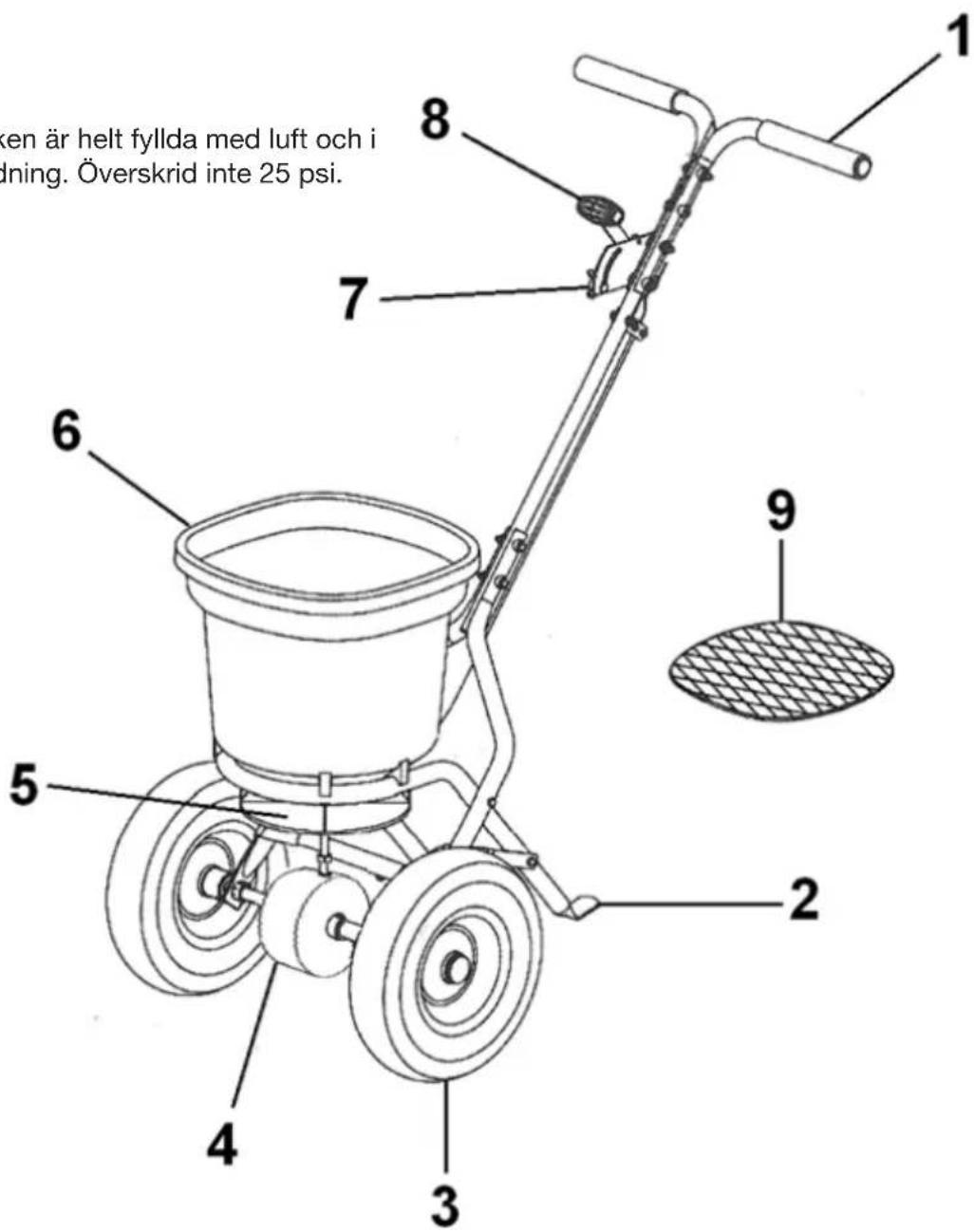

5. ÖVERSIKTSBILD

1. Handtag
2. Stödben
3. Hjul
4. Växellåda
5. Spridarskiva
6. Tråg
7. Stoppskruv, utkast
8. Justerspak, utkast
9. Sil

6. MONTERING

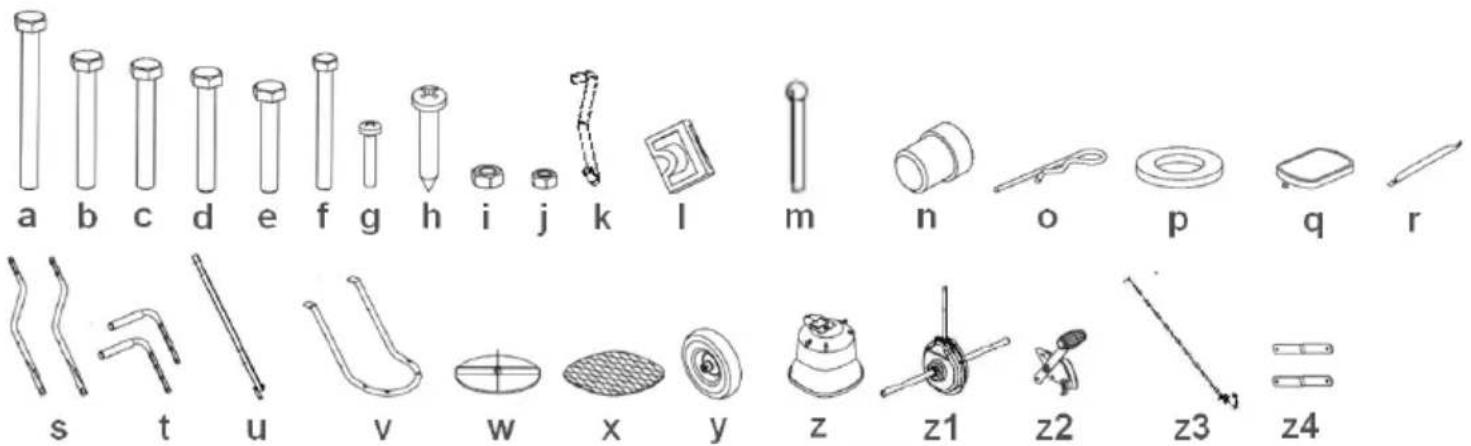

6.1 Innehåll

Kontrollera att alla delar finns med.

Spänn ej skruvarna helt förrän allt är monterat, detta underlättar monteringen.

a. Montera ramen (v) på träget (z) med 4st skruvar 3x38 (h).

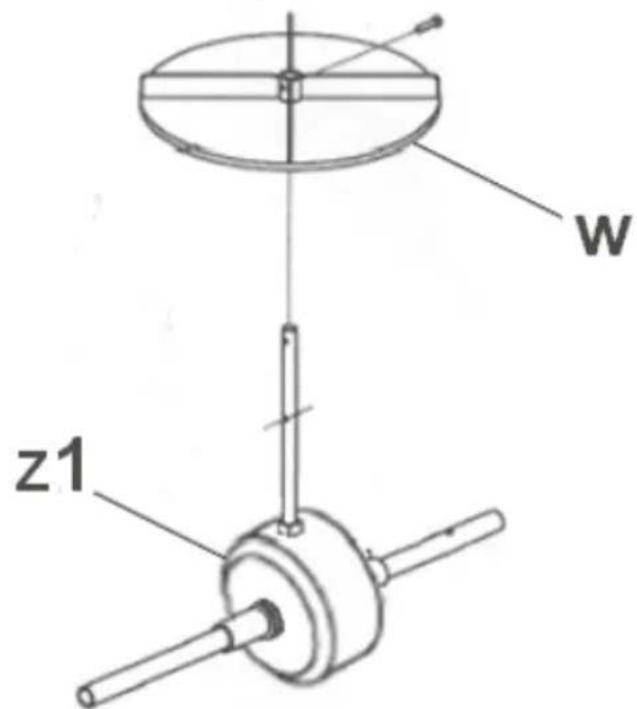

b. För spridarskivan (w) på växellådans (z1) vertikala axel. Skruva fast spridarskivan med en 4x20 skruv (g).

c. Pressa i de yttre bussningarna (n) i rambenen (s) utifrån. Montera rambenen på drivaxeln. För ner den vertikala axeln i botten på träget (z). Skruva fast rambenen i ramen (v) med två M6x60 skruvar (a) och M6 låsmuttrar (i). Skruva fast tvärstaget (r) i rambenen med två M6x40 skruvar (d) och M6 låsmuttrar (i).

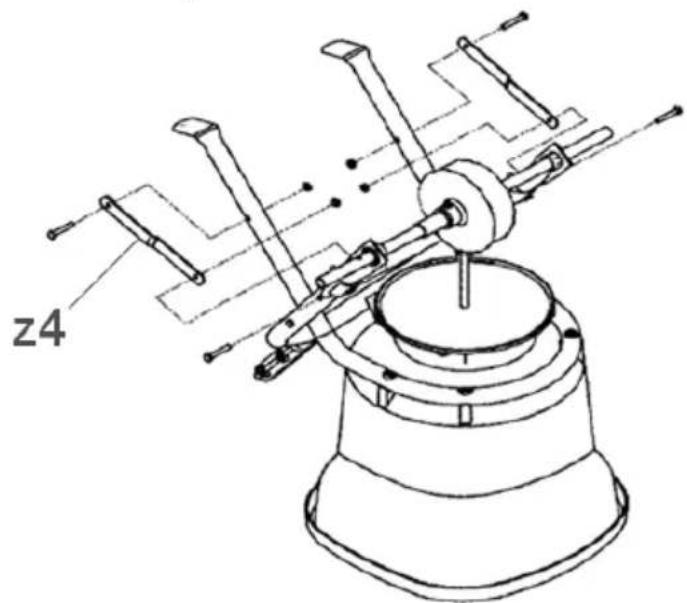

d. Montera ramstagen (z4) på rambenen (s) och i ramen (v) med fyra M6x35 skruvar (e) och fyra M6 låsmuttrar (i).

e. Montera de inre bussningarna (n) på hjulaxeln. För höger hjul (y) på hjulaxeln och skruva fast det med en insexskruv M5X45 (f). För det vänstra hjulet (y) på hjulaxeln och därefter en planbricka ∅16 (p).

f. Skruva fast Handtagets nedre del (u) i rambenen (s) med två M6x50 skruvar (b) och två M6 låsmuttrar (i)

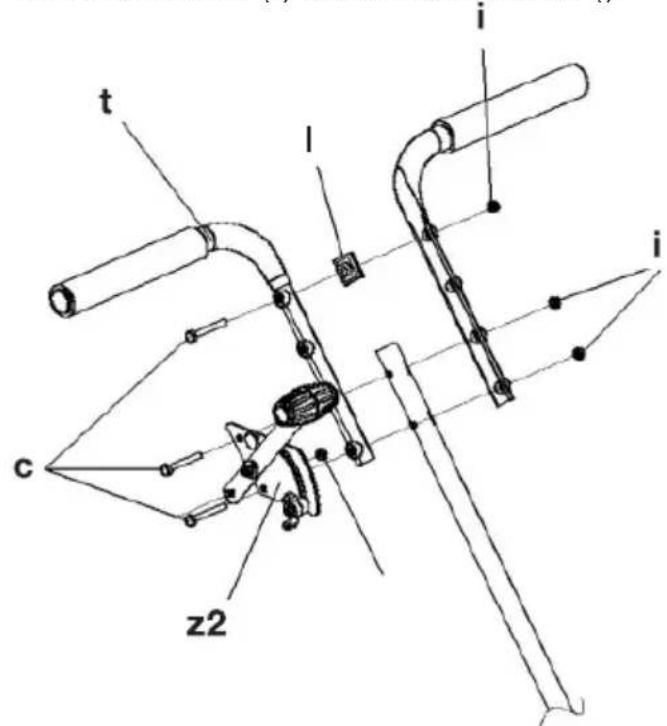

g. För en M6x45 skruv (c) igenom det översta hålet på ena handtaget (t) sedan genom distansen (l) och till sist genom det andra handtagets (t) översta hål. Montera det övre handtaget på det nedre handtaget (u) och skruva fast det med tre M6x45 skruvar (c) och tre M6 låsmuttrar (i).

h. Montera ihop handtagens övre del (t) tillsammans med justerspaken (z2) och distansen (l).

7. HANDHAVANDE

7.1 Funktioner och reglage

Justering av flöde

Flöde ska justeras beroende på vad som ska spridas. OBS!

För mycket gödning eller kalk kan skada gräsmattan.

• Öka flödet – Flytta justerspaken (8) framåt.
• Minska flödet – Flytta justerspaken bakåt.

a. Läs materialets instruktioner angående spridningsmängd.
b. Börja med att väga den mängd material som rekommenderas för t.ex. 20 m²
c. Markera denna ytan på området där materialet ska spridas.
d. Häll materialet i träget (6). Välj en liten öppning på utkastet.
e. Sprid materialet på den markerade ytan.
f. Beräkna hur mycket material som stannade kvar i träget.
g. Justera därefter flödet med justerspaken.
h. När flödet är justerat lossa på stoppskruven (7) och flytta den bakåt till den ligger dikt an mot justerspaken.

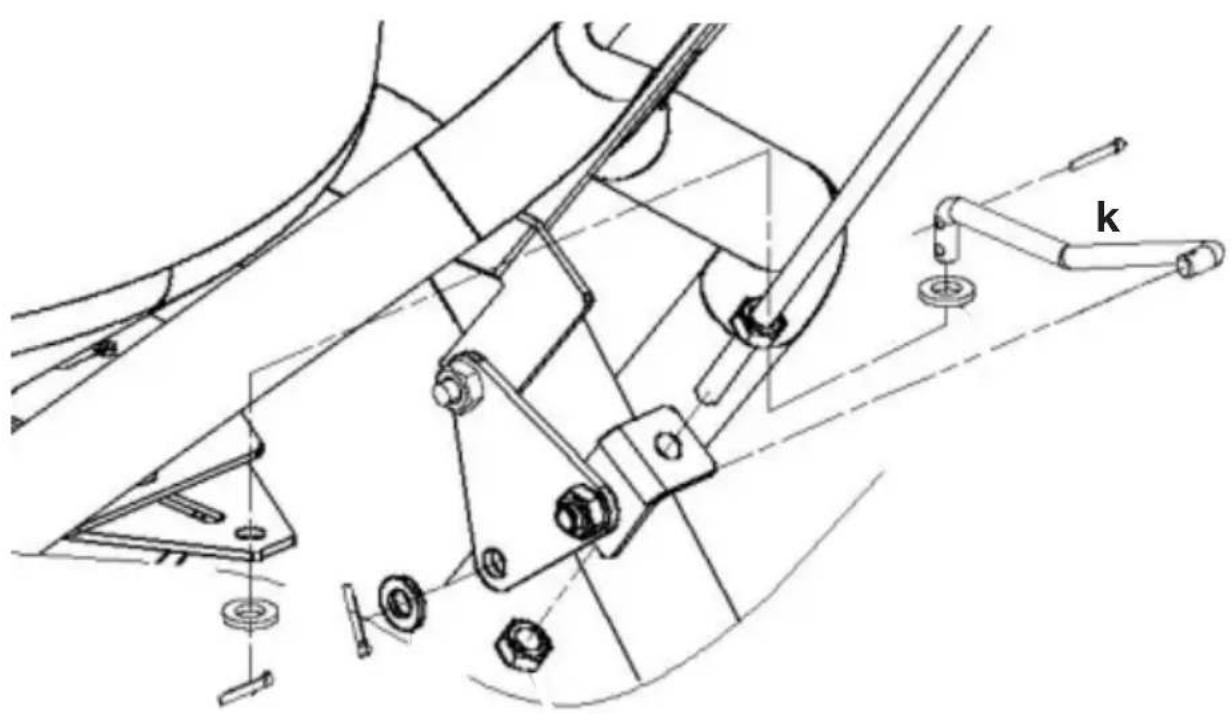

i. Fäst sedan justerstaget (z3) i justerspaken. Montera staglänkaget (k) i justerstaget och flö- desluckan som finns i botten på träget (z). Justera justerstaget så att flödesluckan är helt stängd när justerspaken är i översta läget.

Trågsil

Trågsilen ska alltid placeras i träget innan det träget fylls.

7.2 Förberedelse

OBS!

• Materialet som ska spridas måste vara torrt.
• Läs instruktionerna för materialet som ska spridas innan arbetet påbörjas.
  a. Justera justerspaken (8) bakåt till stängt läge.
  b. Placera trägsilen (9) i träget.
  c. Fyll på träget (6) med materialet som ska spridas.
  d. Justera utkastet för rätt flöde.

7.3 Spridning

OBS!

• Överlappa med någon decimeter för att vara säker på att täcka hela ytan.
• Undvik att sprida kalk och gödsel om det blåser mycket.
  a. Börja gå framåt, för justerspaken (8) till justerad max öppning.
  b. Gå med jämn hastighet.
  c. För justerspaken till stängt läge innan du stannar för att undvika ojämn spridning

7.4 Efter avslutat arbete

Rengör spridarvagnen och kontrollera att den är hel.

8. FÖRVARING

8.1 Kortvarig förvaring

Om spridarvagnen ska förvaras kortare period, täck träget (6) med skyddshättan (u).

Förvara spridarvagnen i ett rent och torrt utrymme.

8.2 Långvarig förvaring

Vid längre tids förvaring utför följande steg.

a. Ta ur allt material som inte har spridits ut.
b. Rengör vagnen med diskmedel och vatten. Gödsel och annat material som stannar kvar kan fastna och göra att spridningen fungerar sämre.
c. Låt spridarvagnen torka innan den ställs undan.
d. Förvara den på ren och torr plats.

9. SERVICE & UNDERHÅLL

a. Smörj bussningarna (n) var 6:e månad med litiumfett.
b. Smörj justerspakens (8) rörliga delar med litiumfett
c. Växellådan är smord på fabriken och kräver inget underhåll.

10. MILJÖ

Återvinn oönskat material i stället för att slänga det bland hushållssoporna. Sortera alla maskiner, tillbehör och förpackningsmaterial och lämna dem till en återvinningscentral så att de där kan kasseras på ett miljövänligt sätt.
