KÄYTTÖOHJE 18-541 Biltema

1. Johdanto
2. Tekniset tiedot
3. Käyttötarkoitus
4. Turvallisuusmääräykset
5. Koneen osat
6. Kokoaminen
7. Käyttö
8. Säilytys
9. Kunnossapito
10. Ympäristö

1. JOHDANTO

Tämä ohjekirja sisältää olennaisia tietoja koneen käyttämisestä ja sen turvallisuusriskeistä. Kaikkia käyttäjiä kehotetaan lukemaan ohjekirja ennen tuotteen käyttämistä ja kiinnittämään erityistä huomiota näihin varoituksiin:

HUOM!

Ilmaisee, että virheellinen käyttäminen voi vaikuttaa työn tehokkuuteen tai aiheuttaa henkilö- tai omaisuusvahinkoja.

VAROITUS!

Tarkoittaa vakavan onnettomuuden vaaraa!

Kuvat ja yksittäisten osien kuvaukset eivät välttämättä vastaa levitysvaunua kaikilta osin. Tällaisia poikkeavuuksia voi esiintyä esimerkiksi johdinten väreissä tai painikkeiden ja säädinten malleissa ja sijoituksissa. Säilytä ohjekirja varmassa paikassa levitysvaunun lähellä. Jos omistaja vaihtuu, käyttöohje on annettava levitysvaunun mukana.

2. TEKNISET TIEDOT

Maks. kuorma: ....23 litraa Rengaskoko:....12" - 4.10/3.50-6 Suurin nopeus:....5 km/h Vaihdekotelo:....Suljettu vaihdekotelo, metallirattaat

Maks. levitysleveys: .....3,6 m

Paino: .....11 kg

3. KÄYTTÖTARKOITUS

18-541 Levitysvaunu WBS 23 on suunniteltu rakeisen ja kuivan lannoitteen, kalkin, hiekan, suolan ja siementen levittämiseen. Levitysvaunua ei saa kytkeä ajoruohonleikkurin tai mönkijän perään. Levitysvaunuun ei saa tehdä muutoksia, eikä sitä saa käyttää muuhun kuin tässä ohjekirjassa mainittuun tarkoitukseen, sillä muu käyttö voi johtaa henkilö- tai omaisuusvahinkoihin.

4. TURVALLISUUSOHJEET

Levitysvaunun käytössä on otettava huomioon seuraavat seikat. Ota lisäksi huomioon työpaikan turvallisuusmääräykset. Noudata kaikkia levitysvaunun käyttämistä koskevia lakeja, asetuksia ja määräyksiä.

4.1 Yleistä

• Lue levitysvaunun ohjekirja.
- Lue levitettävän materiaalin käyttöturvallisuustiedote ja noudata siinä annettuja turvallisuusohjeita.
- Käytä aina suojalaseja, hyvin pitäviä jalkineita ja suojakäsineitä.
- Älä koskaan anna kenenkään matkustaa tai istua levitysvaunun päällä.
- Lapset eivät saa käyttää levitysvaunua.
- Aikuisetkaan eivät saa käyttää levitysvaunua, mikäli he eivät ole perehtyneet sen toimintaan ja lukeneet sen ohjekirjaa.
- Älä aja ojien vierestä ja jyrkissä rinteissä. Varo alustan epätasaisia kohtia: ne voivat aiheuttaa levitysvaunun hallinnan menetyksen.

4.2 Turvallisuusmerkinnät

Turvallisuusmerkintöjen tehtävänä on kiinnittää käyttäjän huomio mahdollisiin vaaratekijöihin. Turvallisuusmerkintöjen ja niiden selitysten tehtävänä on muistuttaa ja auttaa ymmärtämään koneeseen liittyvät vaarat. Pelkkä turvallisuusvaroitus ei eliminoi mahdollista vaaraa. Annetut ohjeet ja varoitukset eivät korvaa normaaleja onnettomuuksia ehkäiseviä toimenpiteitä.

• Lue käyttöohje ennen käyttämistä.

- Älä ylitä ilmoitettua enimmäiskuormaa, 23 kg.

• Älä kuljeta matkustajia. Älä istu tai seiso levittimen päällä.
• Älä anna lasten leikkiä levittimellä tai kiivetä sen päälle.

• Täytä ja tyhjennä levitin aina varovasti.

- Pidä kädet ja jalat kaukana liikkuvista osista.

• Tarkasta ja kiristä pultit ja mutterit ennen käyttöä.

- Tarkasta, että renkaat on hyvin täytetty ja hyvässä kunnossa. Älä ylitä enimmäispainetta 25 psi.

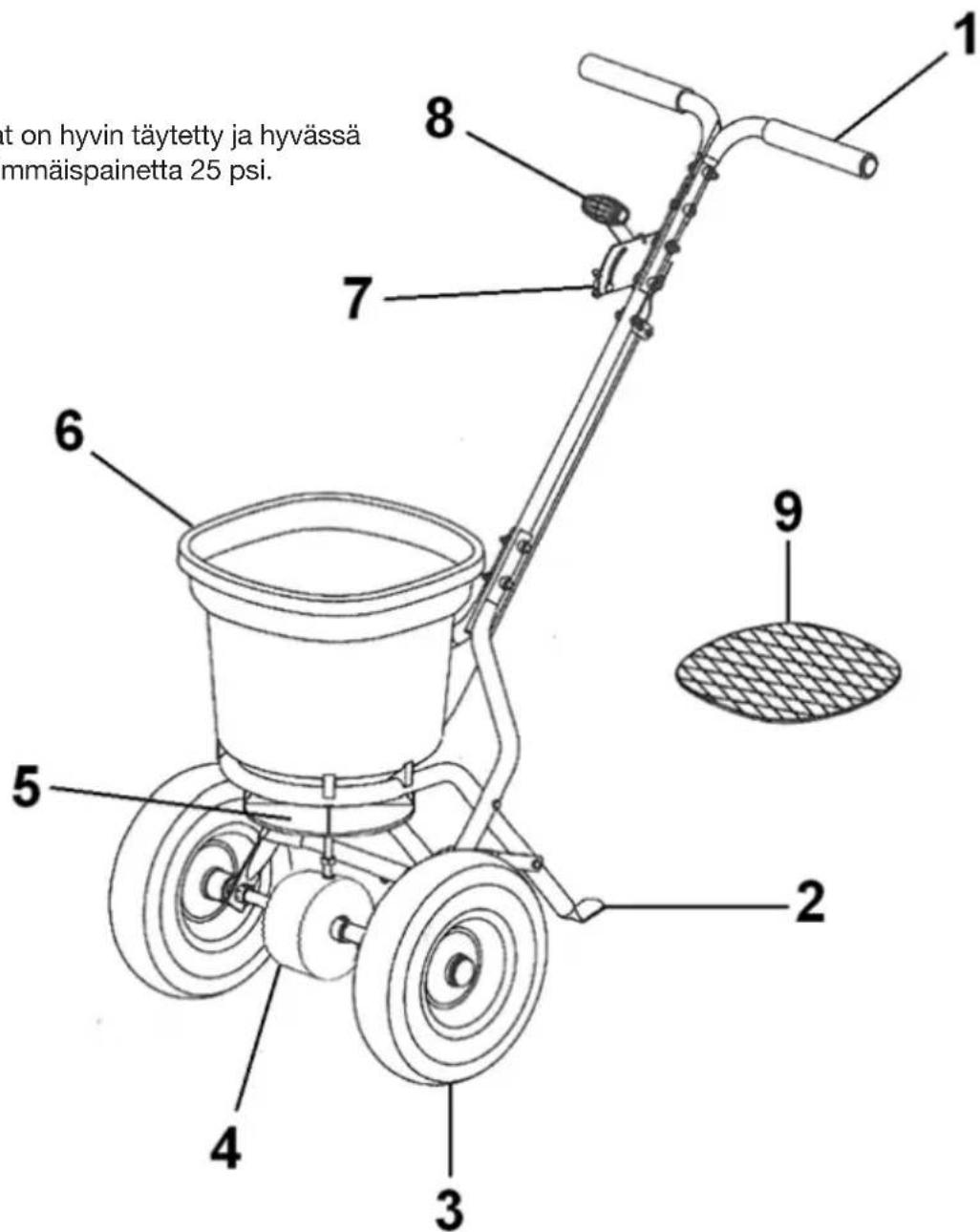

5. LEVITYSVAUNUN OSAT

1. Aisa
2. Tukijalka
3. Pyörä
4. Vaihdekotelo
5. Levitinlevy
6. Säiliö
7. Rajoitinruuvi, levitin
8. Säätövipu, levitin
9. Siivilä

6. KOKOAMINEN

6.1 Sisältö

Tarkasta, että toimitus sisältää kaikki osat.

NRO NIMIKE LUKU-		NRO NIMIKE LUKU-			NRO NIMIKE LUKU-
		MÄÄRÄ			MÄÄRÄ		MÄÄRÄ
a Ruuv	M6x60 2 k Vipumek	anismi 1 u	Aisa, alaosa	1
b	Ruuvi M6x50	2	l	Välike	1	v	Runko
c	Ruuvi M6x45	3	m	Sokka	2	W	Levitinlevy
d	Ruuvi M6x40	2	n	Holkkisarja	2	x	Siivilä
e	Ruuvi M6x35	4	o	Lukkosokka	1	y	Pyörä
f	Ruuvi M5x45	1	p	Litteä aluslevy ø16	5	z	Säiliö
g	Ruuvi M4x20	1	q	Suojakansi	1	z1	Vaihde
h	Ruuvi 6,3x38	4	r	Poikkituki	1	z2	Säätövipu
i	Lukkomutteri M6	14	s	Runkotuki	2	z3	Säädin, levitin
j	Lukkomutteri M5	1	t	Kädensija, aisan yläosa	2	z4	Säätörauta

6.2 Kokoaminen

HUOM!

Älä kiristä ruuveja loppuun, ennen kuin kaikki osat on asennettu. Silloin kokoaminen sujuu helpommin.

a. Kiinnitä runko (v) säiliöön (z) neljällä 3x38-ruuvilla (h).

b. Vie levitinlevy (w) vaihdekotelon (z1) pystyakseliin. Kiinnitä levitinlevy yhdellä 4x20-ruuvilla (g).

c. Paina ulommat holkit (n) runkotukiin (s) ulkokautta. Asenna runkotuet käyttöakseliin. Vie pystyakseli säiliön (z) pohjan läpi. Kiinnitä runkotuet runkoon (v) kahdella M6x60-ruuvilla (a) ja M6-lukkomutterilla (i). Kiinnitä poikkituki (r) runkotukiin kahdella M6x40-ruuvilla (d) ja M6-lukkomutterilla (i).

d. Kiinnitä säätöraudat (z4) runkotukiin (s) ja runkoon (v) neljällä M6x35-ruuvilla (e) ja neljällä M6-luk-komutterilla (i).

e. Asenna sisemmät holkit (n) pyöräakseliin. Vie oikea pyörä (x) pyöräakseliin ja kiinnitä se kuusiokoloruu-villa M5X45 (f). Vie vasen pyörä (y) pyöräakseliin ja pujota akseliin litteä aluslevy ∅16 (p).

f. Kiinnitä aisan alaosa (u) runkotukiin (s) kahdella M6x50-ruuvilla (b) ja kahdella M6-lukkomutterilla (i)

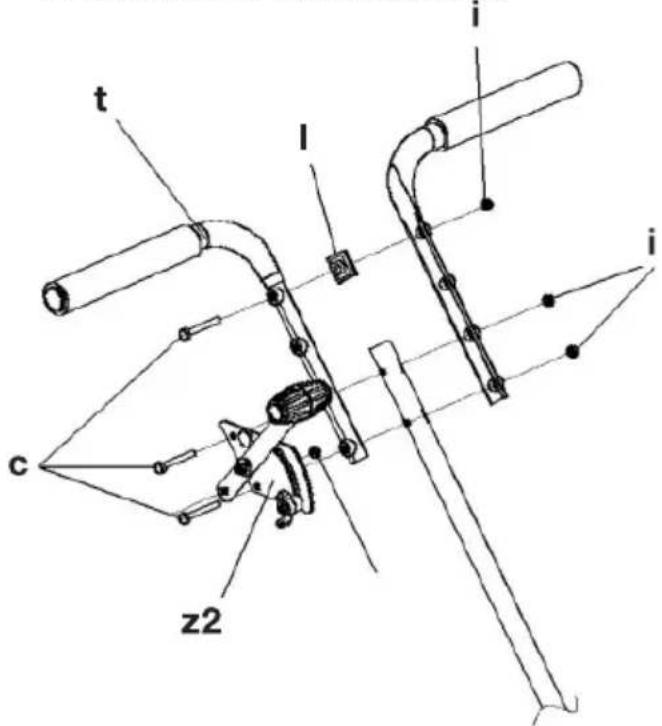

g. Vie yksi M6x45-ruuvi (c) toisen kädensijan (t) ylimmän reiän ja välikkeen (l) läpi ja sen jälkeen toisen kädensijan (t) ylimmän reiän läpi. Asenna aisan yläosa aisan alaosaan (u) kolmella M6x45-ruuvilla (c) ja kolmella M6-lukkomutterilla (i).

h. Asenna säätövipu (z2) aisan yläosaan (t) välikkeineen (l).

i. Kiinnitä sen jälkeen säätötanko (z3) säätövipuun. Kiinnitä vipumekanismi (k) säätötankoon ja säiliön (z) pohjassa olevaan levitysluukkuun.Säädä säädin siten, että levitysluukku on täysin kiinni, kun säätövipu on ylimmässä asennossa.

7. KÄSITTELY

7.1 Toiminnot ja säätimet

Levitysmäärän säätäminen

Levitysmäärä säädetään levitettävän materiaalin mukaan.

HUOM!

Liian suuri määrä lannoitetta tai kalkkia voi vahingoittaa nurmikkoa.

- Määrän lisääminen – Siirrä säätövipua (8) eteenpäin. - Määrän vähentäminen – Siirrä säätövipua (2) taaksepäin.

a. Katso annosteluohjeet levitettävän materiaalin tiedoista.

b. Aloita punnitsemalla esimerkiksi 20 m ^2 :n alalle suositettu määrä levitettävää materiaalia.

c. Merkitse tämä ala levitysalueelle.

d. Kaada materiaali säiliöön (6). Säädä levittimen aukko pieneksi.

e. Levitä materiaali merkitylle alalle.

f. Laske, kuinka paljon materiaalia säiliöön jäi.

g. Säädä levitysmäärä sen jälkeen säätövivun avulla.

h. Kun levitysmäärä on säädetty, avaa rajoitinruuvi (7) ja siirrä se taaksepäin suoraan säätövivun viereen.

Säilion siivilä

Säiliön siivilä on aina asetettava säiliöön ennen materiaalin kaatamista.

7.2 Valmistelut

HUOM!

• Levitettävän materiaalin on oltava kuivaa.
• Lue materiaalista annetut ohjeet ennen työn aloittamista.

a. Vie säätövipu (8) taakse suljettuun asentoon.

b. Aseta säiliön siivilä (9) säiliöön.

c. Täytä säiliö (6) levitettävällä materiaalilla.

d. Säädä levitin sopivalle levitysmäärälle.

7.3 Levittäminen

HUOM!

• Anna levitysurien kulkea hieman limittäin, jotta koko ala tulee varmasti katetuksi.
• Vältä kalkin ja lannoitteen levittämistä kovalla tuulella.
  a. Lähde liikkeelle ja avaa levitin (8) säätämääsi maksimiasentoon.
  b. Kulje tasaisella nopeudella.
  c. Sulje levitin säätövivulla ennen pysähtymistä, jotta levitysmäärä pysyy tasaisena.

7.4 Työn päätteeksi

Puhdista levitysvaunu ja tarkasta, että se on ehjä.

8. SÄILY TYS

8.1 Lyhytaikainen säilytys

Jos säilytys on tarkoitettu lyhytaikaiseksi, peitä säiliö (6) suojakannella (u).

Säilytä levitysvaunua puhtaassa ja kuivassa tilassa.

8.2 Pitkäaikainen säilytys

Suorita seuraavat toimenpiteet ennen vaunun siirtä-mistä pitkäaikaiseen säilytykseen.

a. Poista säiliöstä kaikki levittämättä jäänyt materiaali.
b. Puhdista vaunu vedellä ja astianpesuaineella. Levitysvaunuun jäävä lannoite tai muu materiaali voi tarttua kiinni ja heikentää vaunun levityskykyä.
c. Anna levitysvaunun kuivua ennen säilytykseen siirtämistä.
d. Säilytä sitä puhtaassa ja kuivassa tilassa.

9. HUOLTO JA KUNNOSSAPITO

a. Voitele holkit (n) 6 kuukauden välein litiumrasvalla.
b. Voitele säätövivun (8) liikkuvat osat litiumrasvalla
c. Vaihde on voideltu tehtaalla eikä tarvitse huoltoa.

10. YMPÄRISTÖ

Älä heitä materiaaleja pois talousjätteiden mukana vaan kierrätä ne. Kaikki koneet, varusteet ja pakkaus-materiaali on lajiteltava ja toimitettava kierrätykseen hävitettäväksi ympäristöystävällisesti.
