BRUKSANVISNING 18-541 Biltema

1. Introduksjon
2. Tekniske data
3. Bruksområde
4. Sikkerhetsforskrifter
5. Oversiktsbilde
6. Montering
7. Bruk
8. Oppbevaring
9. Vedlikehold
10. Miljø

1. INTRODUKSJON

Denne bruksanvisningen inneholder viktig informasjon om bruk av spredervognen og sikkerhetsrisikoer. Alle operatører oppfordres til å lese bruksanvisningen før bruk. Legg spesielt merke til disse advarslene:

OBS!

Indikerer at feil bruk kan påvirke arbeidseffektiviteten eller forårsake personskader og materielle skader.

ADVARSEL!

Indikerer fare for alvorlig ulykke.

Vi forbeholder oss retten til at enkelte illustrasjoner og beskrivelser ikke alltid er i overensstemmelse med spredervognen. Eksempler på slike detaljer kan være farger på kabler eller utforming og plassering av knapper og betjeningsdetaljer. Oppbevar bruksanvisningen på et sikkert sted i nærheten av spredervognen. Ved eventuelt videresalg må bruksanvisningen leveres sammen med spredervognen.

2. TEKNISKE DATA

Maks. lastekapasitet: .....23 liter
Dimensjon, hjul: .....12" - 4.10/3.50-6
Maks. hastighet: ....5 km/t
Girkasse: ....Lukket girkasse med metalltannhjul

Maks. sprederbredde: .....3,6 m

Vekt: .....11 kg

3. BRUKSOMRÅDE

18-541 spredervogn WBS 23 er konstruert for å spre kornet gjødsel, kalk, sand, frø og salt som ikke er fuktig. Spredervognen må ikke kobles til sitteklipper eller ATV. Spredervognen må ikke bygges om eller brukes til andre ting enn det som angis i denne bruksanvisningen da det kan forårsake personskader og skader på eiendom.

4. SIKKERHETSFORSKRIFTER

Vær alltid oppmerksom på følgende punkter når spredervognen brukes. Ta også hensyn til arbeidsplassens sikkerhetsforskrifter, og respekter alle lover, regler og forordninger som gjelder stedet spredervognen brukes.

4.1 Generelt

• Les bruksanvisningen for spredervognen.
- Les sikkerhetsdataarket for materialet som skal spres, og følg sikkerhetsinstruksjonene.
- Bruk vernebriller, sklisikre sko og hansker.
- Ikke la andre kjøre eller sitte på spredervognen.
• Barn skal ikke bruke spredervognen.
- Spredervognen må ikke brukes av voksne som ikke er kjent med den og som ikke har lest bruksanvisningen.
- Ikke kjør for nær grøfter og skråninger. Vær oppmerksom på ujevnheter som kan føre til at du mister kontrollen over spredervognen.

4.2 Sikkerhetsmerking

Hensikten med sikkerhetsmerkingen er å gjøre brukeren oppmerksom på eventuelle farer. Sikkerhetsmerkingen og forklaringen skal gjøre deg oppmerksom og sørge for at du forstår. Selve sikkerhetsmerkingen eliminerer ikke eventuell fare. Instruksjonene eller advarslene som gis, kan ikke erstatte normale ulykkesforebyggende tiltak.

• Les bruksanvisningen før bruk.

- Ikke overskrid maksimal belastning 23 kg.

• Ikke transporter passasjerer. Ikke sitt eller stå på sprederen.
• Ikke la barn leke eller klatre på sprederen.

• Vær forsiktig når sprederen fylles eller tømmes.

- Hold hender og føtter unna bevegelige deler.

- Kontroller og etterstram bolter og muttere før bruk.

Max: 25 PSI

- Kontroller at dekkene er fylt med luft og i god stand før bruk. Ikke overskrid 25 psi.

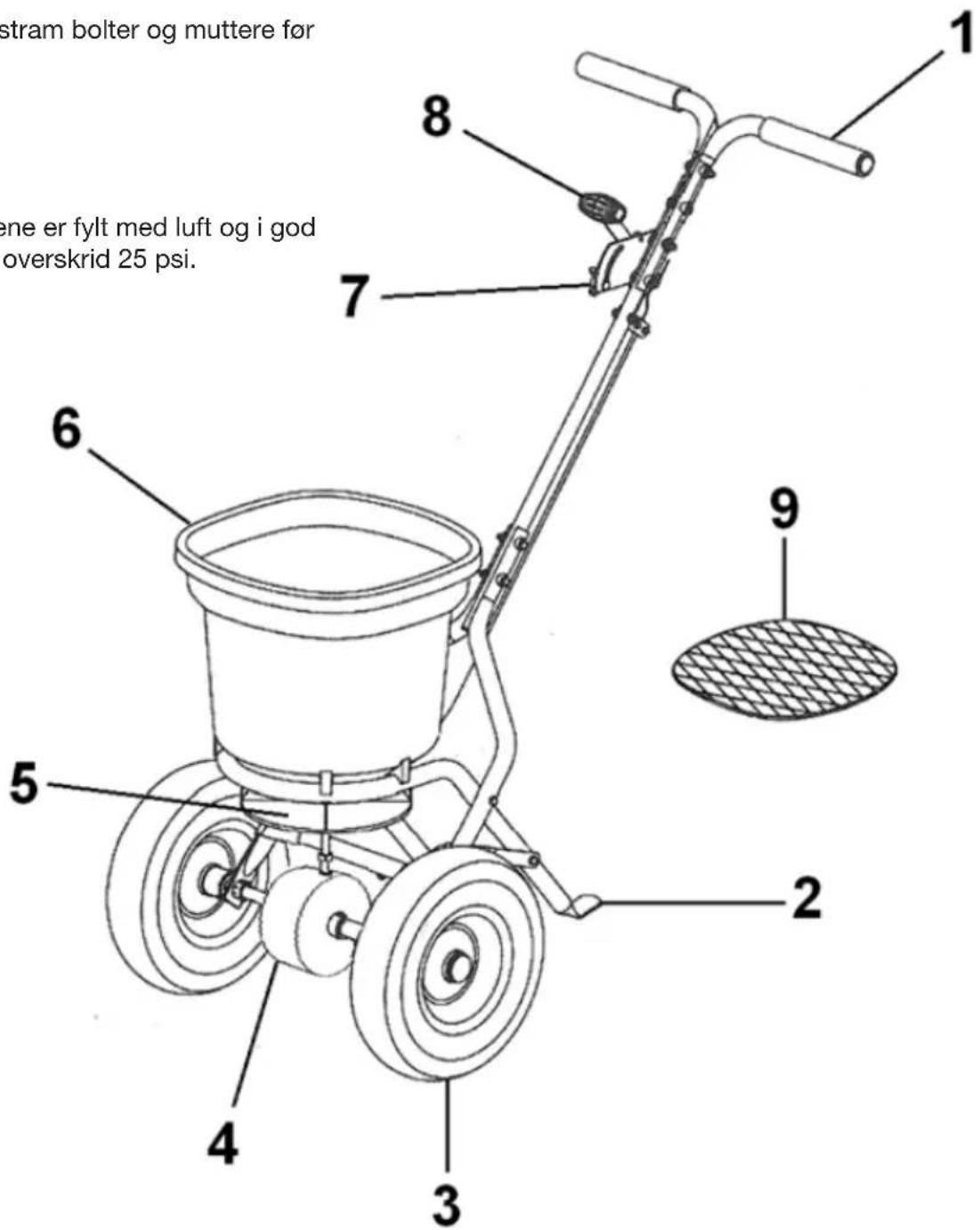

5. OVERSIKTSBILDE

1. Håndtak
2. Støtteben
3. Hjul
4. Girkasse
5. Sprederskive
6. Trau
7. Stoppskrue, utkast
8. Justeringsspak, utkast
9. Sil

6. MONTERING

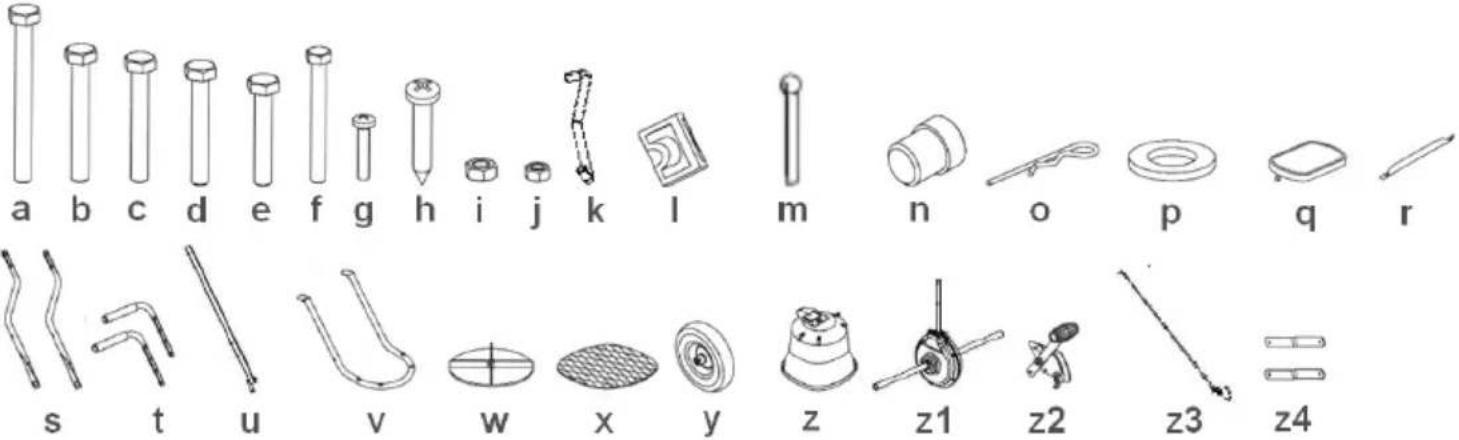

6.1 Innhold

Kontroller at alle deler medfølger.

Ikke stram til skruene før alt er montert. Da blir monteringen enklere.

a. Monter rammen (v) på trauet (z) ved hjelp av 4 skruer 3x38 (h).

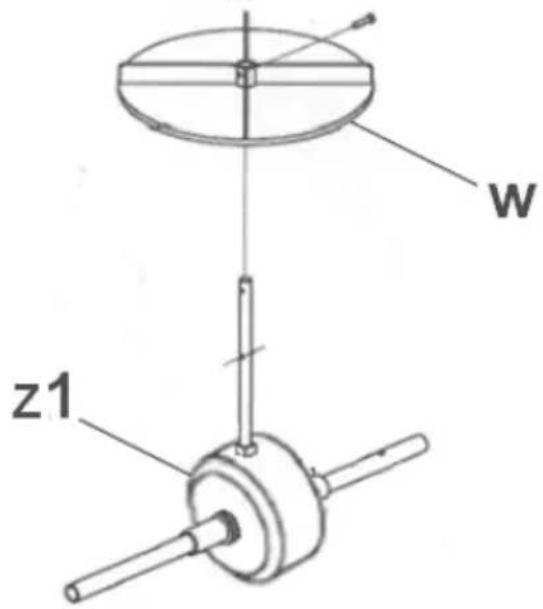

b. Før sprederskiven (w) inn på girkassens (z1) vertikale aksling. Skru fast sprederskiven ved hjelp av en 4x20 skrue (g).

c. Press inn de ytre foringene (n) i rammebeina (s) fra utsiden. Monter rammebeina på drivakslingen. Før ned den vertikale akslingen i bunnen på trauet (z). Skru fast rammebeina i rammen (v) ved hjelp av to M6x60 skruer (a) og M6 låsemuttere (i). Skru fast tverrstaget (r) i rammebeina ved hjelp av to M6x40 skruer (d) og M6 låsemuttere (i).

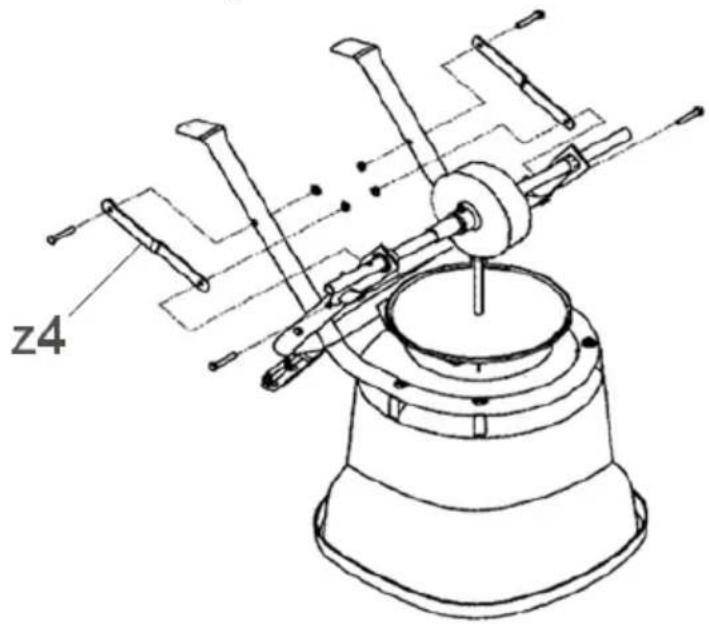

d. Monter rammestagene (z4) på rammebeina (s) og i rammen (v) ved hjelp av fire M6x35 skruer (e) og fire M6 låsemuttere (i).

e. Monter de indre foringene (n) på hjulakslingen. Før høyre hjul (y) inn på hjulakslingen, og skru det fast ved hjelp av en unbrakoskrue M5x45 (f). Før det venstre hjulet (y) inn på akslingen, og deretter en flat skive ∅16 (p).

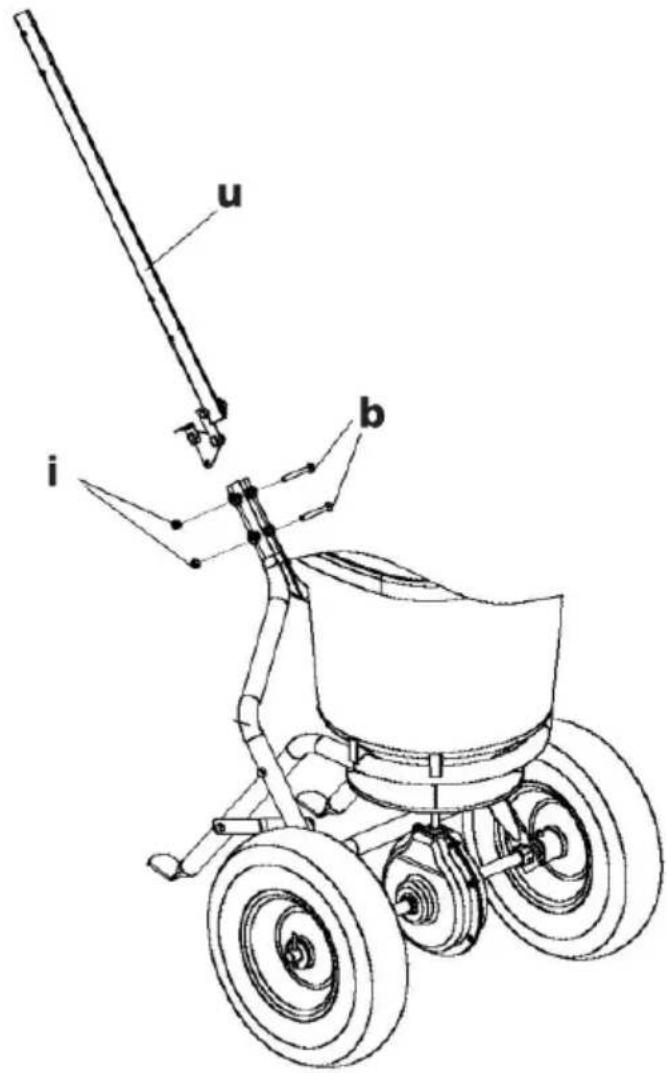

f. Skru fast den nedre delen av håndtaket (u) i rammebeinet (s) ved hjelp av to M6x50 skruer (b) og to M6 låsemuttere (i).

g. Før en M6x45 skrue (c) gjennom det øverste hullet på det ene håndtaket (t), deretter gjennom avstandsstykket (l) og til slutt gjennom det øverste hullet i det andre håndtaket (t). Monter det øvre håndtaket på det nedre håndtaket (u), og skru det fast ved hjelp av tre M6x45 skruer (c) og tre M6 låsemuttere (i).

h. Monter sammen den øvre delen av håndtaket (t) med justeringsspaken (z2) og avstandsstykket (l).

stilling.

7. HÄNDTERING

7.1 Funksjoner og betjening

Justere mengde

Mengden må tilpasses det som skal spres.

OBS!

For mye gjødsel eller kalk kan skade plenen.

- ∅ke mengden – Flytt justeringsspaken (8) forover. - Redusere mengden – Flytt justeringsspaken bakover.

a. Les instruksjonene for det som skal spres for å finne riktig mengde.

b. Start med å veie anbefalt mengde materiale til for eksempel 20 m²

d. Hell materialet i trauet (6). Velg liten åpning på utkastet.

f. Beregn hvor mye materiale som blir igjen i trauet.

g. Juster deretter mengden ved hjelp av justerings-spaken.

h. Når mengden er justert, løsner du stoppeskruen (7) og flytter den bakover til den ligger an mot juste-

Trausilen må alltid plasseres i trauet før det fylles.

7.2 Forberedelse

OBS!

• Materialet som skal spres, må være tørt.
• Les instruksjonene for materialet som skal spres før arbeidet starter.

a. Juster justeringsspaken (8) bakover til lukket stilling.
b. Plasser trausilen (9) i trauet.
c. Fyll trauet (6) med materialet som skal spres.
d. Juster utkastet for å få riktig mengde.

7.3 Spredning

OBS!

• Overlapp med noen desimeter for å være sikker på at du dekker hele overflaten.
• Ikke spre kalk eller gjødsel hvis det blåser mye.
  a. Start med å gå forover, og før justeringsspaken (8) til justert maksimal åpning.
  b. Gå i jevn hastighet.
  c. Før justeringsspaken til lukke stilling før du stopper. På den måten unngår du ujevn spredning.

7.4 Når arbeidet er avsluttet

Rengjør spredervognen, og kontroller at den er hel.

8. OPPBEVARING

8.1 Kortvarig oppbevaring

Hvis spredervognen skal oppbevares i kortere tid, dekker du trauet (6) med beskyttelseshetten (u).

Ved langvarig oppbevaring må du gjøre følgende.

a. Fjern alt materiale som ikke er spredd.
b. Rengjør vognen med oppvaskmiddel og vann. Gjødsel og annet materiale som ligger igjen, kan sette seg fast og føre til at spredningen fungerer dårligere.
c. La spredervognen tørke før den settes bort.

d. Oppbevar den på et rent og tørt sted.

Gjenvinn uønsket materiale istedenfor å kaste det i søppelen. Sorter alle maskiner, alt tilbehør og all emballasje og lever dem til resirkulering.
