BRUKSANVISNING 87-6316 Biltema

Innan du installerar varmvattenberedaren, kontrollera det eluttag du tänker ansluta den till och försäkra dig om att eluttaget är korrekt jordat. Anslut nätka-belns stickkontakt direkt till eluttaget och undvik att använda skarvsladd eller skarvdosa. Tänk på att en felaktigt installerad och använd varmvattenberedare kan orsaka såväl allvarliga personskador som skador på lösöre.

WARNING!

Fyll på vatten i tanken innan stickkontakten ansluts till eluttaget!

1. INTRODUKTION

Denna manual skall anses som en del av produkten och de ska alltid förvaras tillsammans. Förvara manualen på en för användaren lättillgänglig plats och se till att den bevaras i gott skick. Läs noga igenom hela manualen innan montering och användning sker. Kontrollera och anlita den alltid om eventuellt tvivel uppstår beträffande användningen av produkten.

2. ANVÄNDNINGSOMRÅDE

Denna varmvattenberedare är avsedd för hushållsbruk i kök, badrum, gästrum, garage m.m. Den skall endast användas i frostfria miljöer. Beredaren skall monteras vertikalt på vägg. Den skall anslutas till ett jordat vägguttag. Produkten får ej modifi eras, och ej användas till annat syfte än vad den är avsedd för.

1. TEKNISKA DATA

MODELL	87-6315	87-6316	87-6317	87-6318
Volym 10 | 30 | 50 | 100 l
Vikt	8,1 kg	15 kg	19 kg	30 kg
Diameter	340 mm	340 mm	450 mm	450 mm
Höjd	292 mm	594 mm	567 mm	961 mm
Effekt	1500 W	1500 W	1500 W	2000 W
Arbetstryck	7,5 bar	7,5 bar	7,5 bar	7,5 bar
Temp. 30-75 °C 30-75 °C 30-75 °C
Kapslingsklass	IPX4	IPX4	IPX4	IPX4
Skyddsklass	I	I	I	I
Spänning	230 V~ 50 Hz	230 V~ 50 Hz	230 V~ 50 Hz	230 V~ 50 Hz

4. SÄKERHETSFÖRESKRIFTER

- Anslut aldrig varmvattenberedarens stickkontakt till eluttaget när tanken är tom från vatten.

- Eluttaget måste vara korrekt jordat. Märkströmmen på vägguttaget får ej vara lägre än 10 A. Både eluttag och stickkontakt måste hållas torra för att utvika att utrustningen blir strömförande. Undersök regelbundet att stickkontakten har god kontakt med eluttaget. Du undersöker detta genom att ansluta stickkontakten till eluttaget. Vänta en halvtimma, stäng av varmvattenberedaren och drag ur stickkontakten. Känn försiktigt på stickkontaktens båda stift. Om stiften känns heta vid beröring (över +50 °C), fl ytta stickkontakten till ett eluttag med goda kontaktytor, detta för att undvika personskador, skador på skickkontakten eller risk för brand.

- Eluttaget där varmvattenberedaren ska anslutas ska vara placerat enligt gällande nationella installationsregler.

- Väggen som varmvattenberedaren ska monteras på måste kunna bära den dubbla vikten av en fylld varmvattenberedare utan att på något sätt skadas. Om inte väggen klarar vikten måste väggen förstärkas eller ett extra stöd monteras.

- Säkerhetsventilen av envägstyp som medföljer måste monteras vid beredarens kallvatteninlopp.

- När du använder varmvattenberedaren för första gången, efter rengöring eller vid underhåll, så ska den vara avstängd till dess att tanken helt fyllts med vatten. När du vid dessa tillfällen fyller på vatten så måste minst en ventil vara öppen för att släppa ut luft. Ventilen kan stängas när varmvattenberedaren är helt fylld.

- Under uppvärmning kan det droppa lite vatten från övertrycks/dräneringsröret som sitter på säkerhetsventilen. Detta är dock helt normalt. Om det kommer en större mängd vatten, kontakta en behörig servicetekniker för reparation. Övertrycks/dräneringsröret får under inga villkor blockeras eller täppas igen, då detta kan skada varmvattenberedaren och även medföra risk för personskada.

- Övertrycks/dräneringsrörets öppning måste peka nedåt.

- Eftersom vattentemperaturen inuti varmvattenberedarens tank kan nå upp till +75 °C, så får man ej utsätta kroppen för vattnet som kommer direkt från varmvattenberedaren. Justera vattentemperaturen till en rimlig nivå för att inte riskera att skållas av alltför hett vatten.

- Om nätkabeln skadas måste den ersättas med en utbyteskabel från tillverkaren. Detsamma gäller om andra delar eller utrustning på varmvattenberedaren blir skadade, kontakta behörig servicetekniker för byte och använd enbart de reservdelar som tillhandahålls av återförsäljaren/tillverkaren.

- Denna produkt kan användas av barn från 8 år och uppåt, samt av personer med nedsatt fysisk eller mental förmåga eller brist på erfarenhet eller kunnande, om de övervakas eller har fått instruktioner angående användningen av produkten på ett säkert sätt och förstår de involverade riskerna. Barn skall inte leka med produkten. Rengöring och underhåll får inte utföras av barn utan tillsyn.

5. ÖVERSIKTSBILD

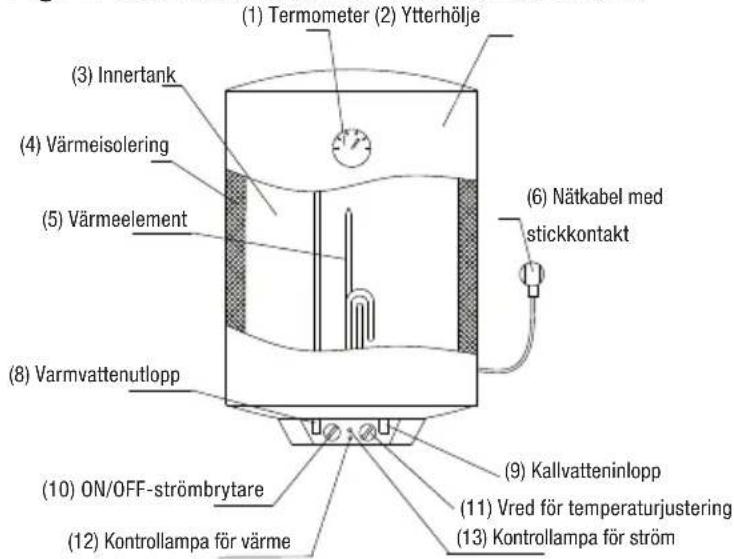

Fig. 1: Översiktsbild varmvattenberedare

6. MONTERING

OBS!

Vid montering och uppsättning, var noggrann med att endast använda de medföljande delarna ämnade till din varmvattenberedare. Varmvattenberedaren bör inte sättas upp på väggen förrän du kontrollerat att fästena sitter säkert och stadigt – om inte kan varmvattenberedaren lossna, bli skadad och till och

med orsaka allvarliga personskador. När du ska avgöra var fästena ska monteras, försäkra dig om att det fi nns fritt utrymme om minst 20 cm på varmvattenberedarens högra sida. Detta för att underlätta vid underhåll och eventuella reparationer.

6.1 Installation

1. Varmvattenberedaren ska monteras på en stabil vägg. Om väggen inte klarar av att bära den dubbla vikten av en helt fylld varmvattenberedare så är det nödvändigt att installera extra stöd.
2. Efter att du funnit ett lämpligt ställe att sätta upp din varmvattenberedare på, mät ut var monteringshålen för de krokförsedda expanderskruvarna ska vara placerade. Borra två hål i väggen med djup och diameter som överensstämmer med de expanderskruvar som medföljer varmvattenberedaren. Fäst skruvarna så att krokarna pekar uppåt, fäst sedan muttrarna ordentligt och häng sedan upp varmvattenberedaren (fi g. 2).
3. Anslut stickkontakten till ett jordat 230 V\~ 50 Hz (1-fas/10 A) eluttag (fi g. 3). Eluttaget ska placeras enligt nationella elinstallationsregler. Anslut aldrig varmvattenberedarens stickkontakt till eluttaget när tanken är tom från vatten.
4. Om badrummet är för litet kan varmvattenberedaren installeras i annat utrymme, förutsatt att placeringen är skyddad från direkt solljus och regn. Tänk dock på att placera varmvattenberedaren så nära vattenkranen som möjligt, för att undvika värmeförluster från rören.

Fig. 2: Expanderskruv (med krok). Avständ mellan borrhål: 198 mm
fig. 2 Expanderskruv (med krok)

Volym: 10 L
Avstånd mellan borrhål:	198 mm

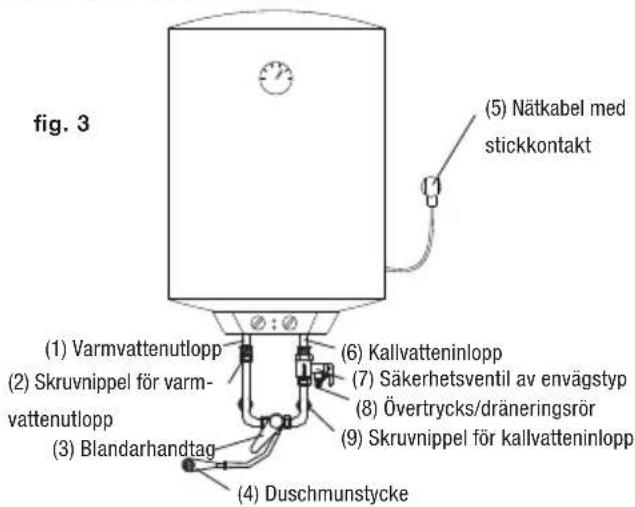

Fig. 3: Anslutning och inkoppling av varmvattenberedare.

6.2 Röranslutning

1. Rördimensionen är 12 " (R15).
2. För att ansluta säkerhetsventilen av envägstyp: anslut den medföljande säkerhetsventilen till kallvatteninloppet på varmvattenberedaren. Se till att säkerhetsventilens övertrycks/dräneringsrör pekar nedåt.
3. För att undvika läckage vid montering av rören, så måste de medföljande gummipackningarna monteras på änden av gångorna.
4. Om man önskar ansluta varmvattenberedaren till fl er utlopp eller anslutningar än ett, se tillväga-gångssättet i fi g. 4 beträffande för hur rören bör anslutas.

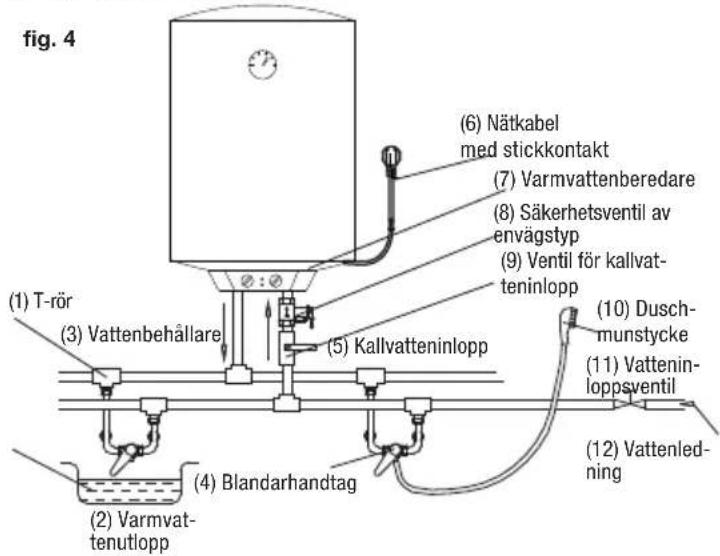

Fig. 4: Alternativ anslutning av varmvattenberedare.

7. ANVÄNDNING

1. Öppna först någon av utloppsventilerna vid beredarens varmvattenutlopp och öppna sedan inloppsventilen. Varmvattenberedaren ska nu börja fyllas med vatten. När vatten börjar rinna ur utloppsventilen med ett normalt fl öde så indikerar detta att tanken är helt fylld och att utloppsventilen kan stängas.

OBS: Notera att vid normal användning så ska inloppsventilen alltid vara ställd i öppet läge.

1. Anslut stickkontakten till eluttaget. När du gjort detta kommer båda kontrollamporna att lysa.
2. Varmvattenberedaren reglerar automatiskt temperaturen. När vattentemperaturen inuti varmvattenberedaren har nätt den inställda temperaturen (den är förinställd på 75 °C) så kommer den automatiskt att stängas av och övergå till värmeisoleringsläge. När vattentemperaturen sjunker till en viss nivå, så kommer varmvattenberedaren automatiskt att starta för att återställa temperaturen, så att varmvattentillförseln inte avbryts. När varmvattenberedaren stängs av så kommer kontrollampan för värme att släckas.

8. UNDERHÅLL

• Kontrollera regelbundet eluttag och stickkontakt för att försäkra dig om att ytorna har bra kontaktförmåga, att de inte drabbas av överhettning samt att de är väl jordade.
• Om varmvattenberedaren inte skall vara i bruk under längre tid, särskilt i rum och utrymmen där temperaturen riskerar att sjunka under 0 °C, så rekommenderar vi att man tömmer tanken för att undvika sönderfrysning.
• För att försäkra dig om att varmvattenberedaren ska fungera effektivt under lång tid så rekommenderar vi att regelbundet rengöra den inre tanken och värmeelementen.
• Kontrollera offeranoden en gång varje halvår. När allt material på anoden försvunnit måste den ersättas.

8.1 Dränera tanken

För att dränera tanken på vatten kan du antingen släppa ut det genom varmvattenutloppet (skruva loss utloppsröret från nippeln) eller genom säkerhetsventilen (skruva bort nippeln från säkerhetsventilen och vrid dräneringshandtaget uppåt).

8.2 Kontroll och byte av offeranod

1. Bryt strömmen.
2. Stäng av vattentillförseln.
3. Töm varmvattenberedaren på vatten.
4. Undertill på beredaren fi nns en hexagon-formad mutter. Detta är offeranoden. Skruva ur anoden och kontrollera hur mycket av den som har förbrukats.
5. Byt ut offeranoden om detta behövs. Annars återmontera anoden.
6. Sätt på vattentillförseln och fyll varmvattenbere- daren.

7. Slå på strömmen.

8. FELSÖKNING


Fig. 5: Återställningsknapp.

FEL ORSAK ÅTGÄRD

Kontrollampan för värme lyser ej.	Fel på anordningen som kontrollerar temperaturen.	Kontakta behörig servicetekniker för reparation.
Inget vatten kommer ut från varmvattenutloppet.	Vattentillförseln utifrån är avstängd. Invänta återställning av vattentillförseln.
	Vattentrycket är för lågt.	Vänta med användning tills vattentrycket har ökat.
	Inloppsventilen på tillförselröret är stängd. Öppna	inloppsventilen.
Vattentemperaturen är för hög. Fel på temperaturkontroll-systemet. Kontakta behörig servicetekniker för reparation.
Vattenläckage. Tätningsproblem vid rörkopplingarna. Täta vid kopplingarna.
Varmvattenberedaren är strömlös	Strömbrytaren är avstängd Slå på strömbrytaren
	Överhettningsskyddet har brutit strömmen p.g.a. övervärmning.	Återställ genom att trycka på återställningsknappen på överhettningsskyddet (Fig. 5).

10. MILJÖ

El-avfall

Förbrukade elektriska och elektroniska produkter, däribland alla typer av batterier, ska lämnas till avsett insamlingsställe för återvinning. (Enligt direktiv 2012/19/EU och 2006/66/EC).

1. KOPPLINGSSCHEMA


(1) Överhettningsskydd (temperaturbegränsare)
(2) Termostat
(3) Brytare
(4) Brun

(5) Värmeelement

(6) Blå

(7) Kontrollampa för ström

(8) Gul/Grön

(9) Kontrollampa för värme

11. TILLBEHÖR OCH RESERVDELAR

ARTIKEL ART. NR. PASSAR TILL VARMVATTENBEREDARE

Säkerhetsventil 7,5 bar 87-6312		86-361, 87-630, 87-631, 87-6315, 87-6316, 86-6317, 87-6318 och 88-030 (10, 30, 50 och 100 liter)
Säkerhetsventil 9 bar 87-6313
Säkerhetsventil 10 bar	87-6314
Elpatron	88-0301	86-361 och 87-6315 (10 liter)
	88-0302	87-630, 87-631, 87-6316 och 87-6317 (30 och 50 liter)
	88-0303	87-6318 och 88-0303 (100 liter)
Termostat	88-0304	86-361, 87-630, 87-631, 87-6315, 87-6316, 86-6317, 87-6318 och 88-030 (10, 30, 50 och 100 liter)
Överhettningsskydd (temperaturbegränsare)	88-0305	86-361, 87-630, 87-631, 87-6315, 87-6316, 86-6317, 87-6318 och 88-030 (10, 30, 50 och 100 liter)
Offeranod	88-027	87-630, 87-631, 87-6316 och 87-6317 (30 och 50 liter)
	88-028	86-361 och 87-6315 (10 liter)
	88-029	87-6318 och 88-029 (100 liter)
