BRUKSANVISNING 83-631 Biltema

Denna manual innehåller viktig information om hur produkten används samt eventuella säkerhetsrisker. Användaren uppmanas att läsa manualen före användning. Vi reserverar oss för att illustrationer och beskrivningar av enstaka detaljer inte alltid stämmer helt överens med produkten. Spara manualen för framtida bruk.

WARNING!

Innan du installerar varmvattenberedaren, kontrollera det eluttag du tänker ansluta den till och försäkra dig om att eluttaget är korrekt jordat. Anslut nätkabelns stickkontakt direkt till eluttaget och undvik att använda skarvsladd eller skarvdosa. Felaktig installation och användning av varmvattenberedaren kan orsaka såväl allvarliga personskador som skador på lösöre.

WARNING!

Fyll på vatten i tanken innan stickkontakten ansluts till eluttaget!

ANVÄNDNINGSOMRÅDE

Denna produkt är avsedd för hushållsbruk i kök, badrum, gästrum, garage m.m. Den skall endast användas i frostfria miljöer. Beredaren skall monteras vertikalt på vägg. Den skall anslutas till ett jordat vägguttag. Produkten får ej modifieras, och ej användas till annat syfte än vad den är avsedd för.

MÄRKNING

Manual medföljer och ska läsas innan dning och sparas för framtida bruk.

TEKNISKA DATA

Spänning:	220–240 V~50–60 Hz
Effekt:	1200 W
Volym:	30 L
Arbetstryck:	10 bar (max.) (1,0 MPa)
Säkerhetsventil	9 bar (0,9 MPa)
Temperaturområde:	+25 – +75 °C (termostat)
Kapslingsklass:	IP24
Isolationsklass:	I
Energiklass	C
Kabellängd:	1,5 m
Vikt:	15 kg
Diameter:	372 mm
Höjd:	580 mm
Röranslutning	Utvändig 1⁄2" (R15) samt CC 100 mm

SÄKERHETSINSTRUKTIONER

- Läs alltid manualen före användning och spara den för framtida bruk.

- Kontrollera att produktens spänning överensstämmer med eluttaget.

- Produkten ska anslutas till ett jordat vägguttag. Märkströmmen på vägguttaget får ej vara lägre än 10 A. Både eluttag och stickkontakt måste hållas torra för att utvika att utrustningen blir strömförande.

- Anslut aldrig varmvattenberedarens stickkontakt till eluttaget när tanken är tom från vatten.

- Produkten får inte modifieras eller byggas om.

- Produkten får endast användas för avsett bruk.

- Eluttaget där varmvattenberedaren ska anslutas ska vara placerat enligt gällande nationella installationsregler. OBS! Varmvattenberedaren är ej avsedd för fast elinstallation

- Utsätt aldrig produkten för regn, vatten, solljus eller stark hetta.

- Placera aldrig produkten över heta ytor eller i närheten av öppen låga.

- Kontrollera att produkten är hel. Använd aldrig den om någon del är skadad. Skadad elkabel ska bytas av behörig eltekniker.

• Denna produkt kan användas av barn från 8 år och uppåt, samt av personer med nedsatt fysisk eller mental förmåga eller brist på erfarenhet eller kunnande, om de övervakas eller har fått instruktioner angående användningen av produkten på ett säkert sätt och förstår de involverade riskerna.
• Barn får inte leka med produkten.
• Rengöring och underhåll får inte utföras av barn utan tillsyn.
• Använd endast reservdelar rekommenderade av leverantören.
• Apparaten får inte styras av extern timer eller annan styrutrustning.
• Undvik överbelastning. Anslut inte andra produkter till samma elektriska krets.

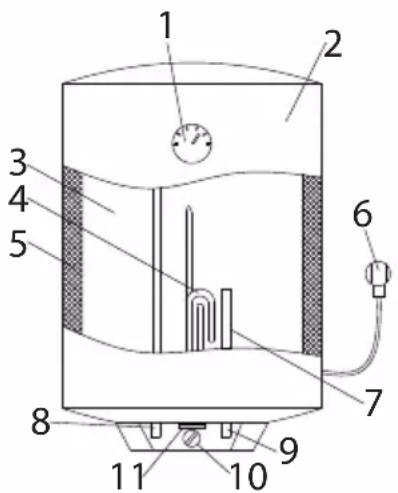

DELAR

1. Temperaturmätare
2. Ytterhölje
3. Innertank
4. Elpatron
5. Isolering
6. Nätsladd med stickkontakt
7. Offeranod
8. Varmvattenutlopp
9. Kallvatteninlopp
10. Vred för temperaturjustering
11. Kontrollampa för värme

MONTERING

• Varmvattenberedaren rekommenderas att installeras i ett rum med golvbrunn.
• Varmvattenberedaren ska monteras på en stabil vägg med vattenanslutningarna nedåt.
• Använd de medföljande 4 skruvarna för att hänga upp varmvattenberedaren.
• Du måste själv komplettera med plugg anpassad för väggens konstruktion och material.

• När du ska avgöra var fästena ska monteras, försäkra dig om att det finns fritt utrymme om minst 50 cm på varmvattenberedarens undersida. Detta för att underlätta vid underhåll och eventuella reparationer.

• Väggen som varmvattenberedaren ska monteras på måste kunna bära den dubbla vikten av en fylld varmvattenberedare utan att på något sätt skadas. Om inte väggen klarar vikten måste väggen förstärkas eller extra stöd monteras.

• Efter att du funnit ett lämpligt ställe att sätta upp din varmvattenberedare på, mät ut var monteringshålen för skruvarna ska vara placerade.
• Borra hål i väggen med djup och diameter som överensstämmer med de skruvar som medföljer varmvattenberedaren och med de plugg som behövs för det aktuella väggmaterialet.
• Montera sedan de 4 medföljande skruvarna. Varmvattenberedaren bör inte sättas upp på väggen förrän du kontrollerat att fästena sitter säkert och stadigt – om inte kan varmvattenberedaren lossna, bli skadad och till och med orsaka allvarliga personskador.
• Därefter hänges varmvattenberedaren upp på skruvarna.

RÖRINSTALLATION

1. Anslutning av kall och varmvattenledning:

Varmvattenberedarens anslutningsrör har gängdimension 1/2" (R15). Centrumavständ mellan rören är 100 mm. In och utlopp är tydligt markerat på varmvattenberedaren. Blå är kallvatteninlopp och röd är varmvattenutlopp.

Det medföljer 2 st. 1/2" (R15) plastkopplingar. De kan med fördel användas till att förlänga eller skydda in- och utloppsanslutningarna.

1. Anslut den medföljande säkerhetsventilen till kallvatteninloppet på varmvattenberedaren.

Se till att säkerhetsventilens dräneringsutlopp pekar nedåt. Eftersom säkerhetsventilen släpper ut vatten vid övertryck, skall ett spillrör dras till lämpligt avlopp/golvbrunn.

1. Beredaren ska vara placerad över ett vattentätt golvskikt.

För att undvika läckage vid montering av rören, så måste gängor tätas och noga efterkontrolleras.

1. T-rör
2. Varmvattenutlopp
3. Varmvattenberedare
4. Blandarhandtag
5. Kallvatteninlopp
6. Nätkabel med stickkontakt
7. Säkerhetsventil av envägstyp
8. Ventil för kallvatteninlopp
9. Duschmunstycke
10. Vatteninloppsventil
11. Vattenledning

PÄFYLLNAD AV VATTEN

OBS! Varmvattenberedaren måste vara vattenfylld innan strömmen kopplas på.

1. Öppna först en varmvattenkran i rörsystemet t.ex. en kökskran.
2. Öppna sedan ventil för inkommande kallvatten. Fyll på med vatten i tanken tills det inte kommer någon luft i varmvattenkranen, när vattnet rinner i kranen är tanken full. Stäng varmvattenkranen.
3. Varmvattenberedaren är nu full och strömmen kan kopplas på.
4. Avlufta varmvattenberedaren genom att öppna en varmvattenkran i rörsystemet. När enbart varmt vatten kommer ur kranen kan den stängas.

ELINSTALLATION

OBS! Anslut aldrig varmvattenberedarens stickkontakt till eluttaget när tanken är tom från vatten.

Varmvattenberedaren är försedd med en anslutningskabel med jordad stickkontakt. Anslut stickkontakten till ett jordat 230 V\~ 50 Hz (1-fas/10 A) eluttag.

Eluttaget ska vara placerat enligt nationella el-installationsregler.

Anslutningskabelns lägsta punkt bör befinna sig lägre än eluttaget när du ansluter vattenvärmaren till ut- taget, för att undvika att eventuella vattendroppar på anslutningskabeln leds in i uttaget.

Inställning av termostat

Varmvattenberedaren reglerar automatiskt temperaturen. När vattentemperaturen inuti varmvattenberedaren har nätt den inställda temperaturen, så kommer den automatiskt att stängas av och övergå till värmeisoleringsläge. När vattentemperaturen sjunker till en viss nivå, så kommer varmvattenberedaren automatiskt att starta för att återställa temperaturen, så att varmvattentillförseln inte avbryts.

När varmvattenberedaren stängs av så kommer kontrollampan för värme att släckas.

• För bästa driftsförhållande rekommenderas en inställning på 65 °C (max. cirka 75 °C).
• Det rekommenderas inte att justera termostaten under 55 °C, då det kan bildas skadliga bakterier, t.ex. Legionella.
• Det sparar inte energi att sänka temperaturen på vattnet. Hög varmvattentemperatur ger en större mängd varmt vatten när det blandas med kallt vatten.
• Om vattenvärmaren installeras utan blandningsventil måste termostatens inställning vara sådan att tappvattentemperaturen ej överskrider 60 °C.

TILLSYN OCH SKÖTSEL

OBS! Vid allt underhåll ska stickkontakten tas ut.

Säkerhetsställ att apparaten är strömlös.

OBS! Vattnet i tanken kan vara mycket varmt, risk för skållning.

Säkerhetsventil

Säkerhetsventilen skall kontrolleras regelbundet, cirka 4 ggr per år, för att förhindra igensättning.

Kontrollen sker genom att dra försiktigt i ventilhand- taget, vatten skall då strömma genom spillröret.

OBS: Det kan komma mycket vatten vid denna kontroll. Skulle så ej ske är säkerhetsventilen defekt och måste bytas.

Säkerhetsventilen släpper ibland ut lite vatten efter en varmvattentappning. Detta utsläpp orsakas av att det kalla vattnet som tas in i beredaren expanderar vid uppvärmning, med tryckökning som följd, varvid säkerhetsventilen öppnar.

Varmvattenberedaren är försedd med en magnesiumanod som utgör ett extra korrosionsskydd och förlänger beredarens livslängd.

OBS: Anoden är en förbrukningsvara.

Kontrollera anoden inom ett år. Därefter regelbundet i förhållande till dess förbrukning.

Vanligen behöver man byta anoden vart tredje år. Om du har hårt eller surt vatten förbrukas anoden fortare. När en stor del av materialet på anoden försvunnit måste den ersättas.

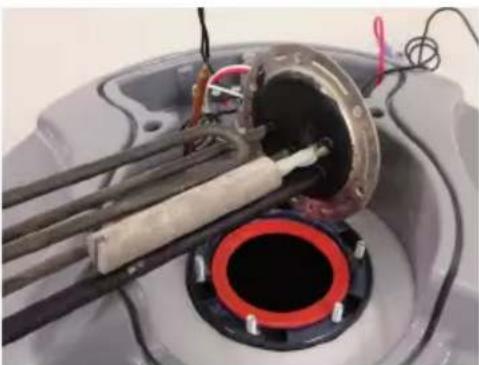

Kontroll och byte av offeranod

1. Tag ur stickkontakten och säkerhetsställ att apparaten är strömlös.
2. Stäng av inkommande kallvatten.
3. Töm varmvattenberedaren på vatten (se tömning av beredaren).
4. Skruva bort plastlocket på varmvattenberedarens undersida. Montera bort muttrarna på flänsen som håller insatsen för elpatron och offeranod.

1. Lyft ur insatsen och kontrollera anoden. Om en stor del av materialet på anoden försvunnit måste den ersättas. Skruva ur anoden och montera dit en ny.

1. Återmontera insatsen. Kontrollera att packningen ligger centrerad. Spänn muttrarna diagonalt och växelvis.
2. Öppna för vattentillförsel och fyll varmvattenberedaren.
3. Kontrollera att insats med packning håller tätt.
4. Skruva tillbaka plastlocket.
5. Sätt tillbaka stickkontakten i uttaget.

Tömning av tanken

• Om varmvattenberedaren inte skall vara i bruk under längre tid, särskilt i rum och utrymmen där temperaturen riskerar att sjunka under 0 °C, så rekommenderar vi att man tömmer tanken för att undvika sönderfrysning.
• För att försäkra dig om att varmvattenberedaren ska fungera effektivt under lång tid så rekommenderar vi att regelbundet rengöra den inre tanken och värmeelementet från smuts, kalk och avlagringar. Detta underhåll kan variera beroende på vattenkvalitén.

• För att kontrollera offeranoden, behöver tanken tömmas på vatten.

• Tag ur stickkontakten och säkerhetsställ att apparaten är strömlös.

• Stäng av inkommande kallvatten.

• Öppna en varmvattenkran i huset. Töm ut vattnet genom säkerhetsventilens dräneringsrör. Lyft spaken uppåt på säkerhetsventilen och låt den vara i öppet läge tills det slutar rinna.

FELSÖKNING

FEL ORSAK ÅTGÄRD

Kontrollampan för värme lyser ej.	Fel på anordningen som kontrollerar temperaturen.	Kontakta behörig servicetekniker för reparation.
Inget vatten kommer ut från varmvattenutloppet.	Vattentillförseln utifrån är avstängd.	Invänta återställning av vatten- tillförseln.
	Vattentrycket är för lågt.	Vänta med användning tills vatten- trycket har ökat.
	Inloppsventilen på tillförselröret är stängd.	Öppna inloppsventilen.
Vattentemperaturen är för hög. Fel på temperaturkontroll-systemet.		Kontakta behörig servicetekniker för reparation.
Vattenläckage. Tätningsproblem vid rörkopplingarna. Täta vid kopplingarna.
Varmvattenberedaren är strömlös.	Strömbrytaren är avstängd. Slå på strömbrytaren.
	Överhettningsskyddet har brutit strömmen p.g.a. övervärmning.	Återställ genom att trycka på åter- ställningsknappen på överhettnings- skyddet.
	Anläggningens säkring har löst ut.	Kontrollera och byt/återställ anläggningens säkring.

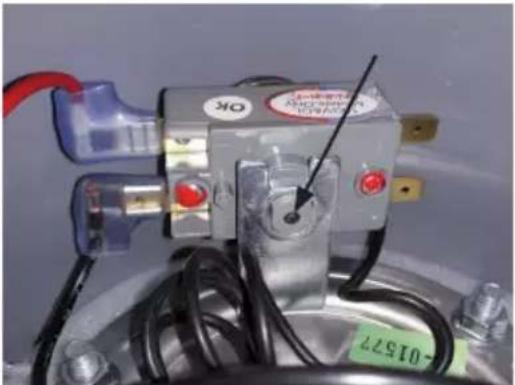

Återställning av överhettningsskydd/temperaturbegränsare

Om beredaren av någon anledning skulle bli överhettad så löser överhettningsskyddet ut.

Om överhettningsskyddet löst ut, måste beredaren svalna minst en timme innan den får återställas.

1. Tag ur stickkontakten och säkerhetsställ att apparaten är strömlös.
2. Skruva bort plastlocket på varmvattenberedarens undersida.
3. Återställ överhettningsskyddet genom att trycka in knappen.

EL-AVFALL

Förbrukade elektriska och elektroniska produkter, däribland alla typer av batterier, ska lämnas till avsett insamlingsställe för återvinning. (Enligt direktiv 2012/19/EU och 2006/66/EC).
