KÄYTTÖOHJE 87-6316 Biltema

Tarkasta ennen lämminvesivaraajan asentamista, että aiottu pistorasia on kunnossa ja maadoitettu oikein. Liitä pistoke suoraan sähköpistorasiaan, eli vältä jatkojohdon tai haroituspistorasian käyttämistä. Muista, että lämminvesivaraajan virheellinen asennus tai käyttö voi johtaa vakaviin henkilö- tai omaisuusvahinkoihin.

VAROITUS!

Täytä säiliö vedellä ennen pistokkeen liittämistä pistorasiaan.

1. JOHDANTO

Käyttöohje on osa tätä laitetta. Se on säilytettävä aina laitteen yhteydessä. Säilytä käyttöohje helposti saatavilla ja varmista, että se on se hyvässä kunnossa. Lue koko käyttöohje huolellisesti läpi ennen kuin aloitat laitteen asennuksen tai käytön. Jos mieleesi tulee kysymyksiä laitteen käyttämisestä, etsi vastaus käyttöohjeesta.

2. KÄYTTÖTARKOITUS

Lämminvesivaraaja on tarkoitettu kotitalouskäyttöön keittiössä, kylpyhuoneessa, vierashuoneessa, autotallissa jne. Sijoituspaikan lämpötilan on oltava yli 0 °C. Varaaja on asennettava seinään pystyasentoon. Se on yhdistettävä maadoitettuun pistorasiaan. Tuotetta ei saa muuttaa, ja sitä saa käyttää ainoastaan sille ilmoitettuun käyttötarkoitukseen.

3. TEKNISET TIEDOT

MALLI87-631587-631687-631787-6318

Äänenvoimakkuus 10	130 | 50 | 100 |
Paino	8,1 kg	15 kg	19 kg	30 kg
Läpimitta 340 mm 340 mm 450 mm		450 mm
Korkeus 292 mm 594 mm 567 mm 96		1 mm
Teho	1500 W	1500 W	1500 W	2000 W
Työpaine	7,5 bar	7,5 bar	7,5 bar	7,5 bar
Lämpötila	30-75 °C	30-75 °C	30-75 °C	30-75 °C
Kotelointiluokka	IPX4	IPX4	IPX4	IPX4
Suojausluokka	I	I	I	I
Jännite	230 V ~ 50 Hz	230 V ~ 50 Hz	230 V ~ 50 Hz	230 V ~ 50 Hz

4. TURVALLISUUSOHJEET

- Älä liitä pistoketta pistorasiaan, jos lämminvesivaraajassa ei ole vettä.

- Pistorasian on oltava oikein maadoitettu. Sähköpistorasian nimellisvirran on oltava vähintään 10 ampeeria. Pistoke ja pistorasia on pidettävä kui-vina, jotta laite ei muutu virtaa johtavaksi. Tarkista säännöllisesti, että pistokkeen ja pistorasian väli-nen yhteys on kunnossa. Tee tämä yhdistämällä pistoke pistorasiaan. Odota puoli tuntia, katkaise virta lämminvesivaraajasta ja irrota pistoke. Tun-nustele pistokkeen koskettimia. Jos ne tuntuvat kuumilta (yli +50 °C), siirrä pistoke pistorasiaan, jossa se saa kunnollisen kosketuksen. Tämä vähentää henkilövahinkojen, pistokkeen vaurioitu-misen ja tulipalon vaaraa.

- Lämminvesivaraajalle käytettävän pistorasian on täytettävä sovellettavat sähköasennusmääräykset.

- Täysi lämminvesivaraaja painaa kaksi kertaa enemmän kuin tyhjä, ja asennusseinän on kestettävä tämä paino vaurioitumatta. Jos seinä ei kestä tätä painoa, sitä on vahvistettava tai varaa-jalle on asennettava tuki.

- Mukana toimitettava yksitievaroventtiili on asen- nettava kylmän veden ottoon.

- Lämminvesivaraajan käyttöönoton, puhdistuksen ja huollon yhteydessä virran on oltava katkaistuna, kunnes säiliö on täytetty kokonaan. Kun säiliötä täytetään, vähintään yhden venttiilin on oltava auki, jotta ilma pääsee pois. Kun lämm-invesivaraaja on täyttynyt kokonaan, venttiili voidaan sulkea.

- Lämpiämisen aikana varoventtiilin ylipaine-/tyhjennysputkesta voi tulla muutama pisara vettä. Tämä on täysin luonnollista. Jos vettä tulee paljon, tilaa korjaus valtuutetulta huoltoteknikolta. Ylipaine-/tyhjennysventtiiliä ei missään tapauksessa saa tukkia. Muutoin seurauksena voi olla laitevaurio ja jopa henkilövahinkoja.

- Ylipaine-/tyhjennysputken aukon on osoitettava alaspäin.

- Vesi voi lämmitä jopa +75 °C:n lämpötilaan, joten keholle ei saa laskea suoraan varaajasta tulevaa vettä. Säädä veden lämpötila sopivalle tasolle, jotta se ei aiheuta palovammoja.

- Jos sähköjohto vaurioituu, sen tilalle on vaihdettava valmistajalta tilattu vaihtojtohto. Sama koskee lämminvesivaraajan muita osia, jos ne vaurioituvat. Tilaa vaihtotyö valtuutetulta huoltoteknikolta. Käytä vain jälleenmyyjältä tai valmistajalta

hankittuja varaosia.

- Vähintään 8-vuotiaat lapset ja fyysisesti tai henki- sesti rajoittuneet tai kokemattomat henkilöt voivat käyttää tätä tuotetta, jos heitä valvotaan tai heitä on opastettu käyttämään tuotetta turvallisesti ja he ymmärtävät käyttämiseen liittyvät vaarat. Tu- otteella ei saa leikkiä. Lapset eivät saa puhdistaa tai huoltaa tuotetta ilman valvontaa.

5. TUOTTEEN OSAT

Kuva 1: Lämminvesivaraajan osat

Käytä lämminvesivaraajan asennuksessa ja kiinnityksessä aina vain sen mukana toimitettuja osia. Lämminvesivaraajaa ei saa asettaa seinäkiinnikkeiden varaan, ennen kuin niiden kestävyys on varmistettu. Muutoin lämminvesivaraaja voi irrota ja vaurioitua ja jopa aiheuttaa vakavia henkilövahinkoja. Kun valitset kiinnikkeiden paikat, varmista, että lämminvesivaraajan oikealle puolelle jää vähintään 20 cm vapaata tilaa. Tämä helpottaa kunnossapitoa ja mahdollisia korjauksia.

6.1 Asentaminen

1. Lämminvesivaraaja on asennettava tukevaan seinään. Täysi lämminvesivaraaja painaa kaksi kertaa enemmän kuin tyhjä. Jos seinä ei kestä tätä painoa, lämminvesivaraaja on tuettava.
2. Kun olet valinnut sopivan asennuspaikan, mittaa asennusreikien paikat koukuilla varustettuja ankkuriruuveja varten. Poraa seinään kaksi reikää, joiden syvyys ja läpimitta vastaavat lämminvesivaraajan mukana toimitettuja ankkuriruuveja. Kiinnitä ruuvit siten, että ankkurit osoittavat ylöspäin. Kiinnitä mutterit huolellisesti ja ripusta lämminvesivaraaja seinälle (kuva 2).
3. Työnnä pistoke maadoitettuun 230 V:n ja 50 Hz:n yksivaihepistorasiaan (10 A) (kuva 3). Pistorasia on asennettava sovellettavien sähköasennusmääräysten mukaisesti. Älä liitä pistoketta pistorasiaan, jos lämminvesivaraajassa ei ole vettä.
4. Jos kylpyhuone on erittäin pieni, lämminvesivaraaja voidaan asentaa muuhun tilaan, joka on suojattu auringonpaisteelta ja sateelta. Lämminvesivaraaja on kuitenkin asennettava mahdollisimman lähelle vesihanaa vesijohdon aiheuttaman lämpöhäviön vähentämiseksi.

Kuva 2: Ankkuriruuvi (ja koukku). Porattavien reikien välinen etäisyys: 198 mm

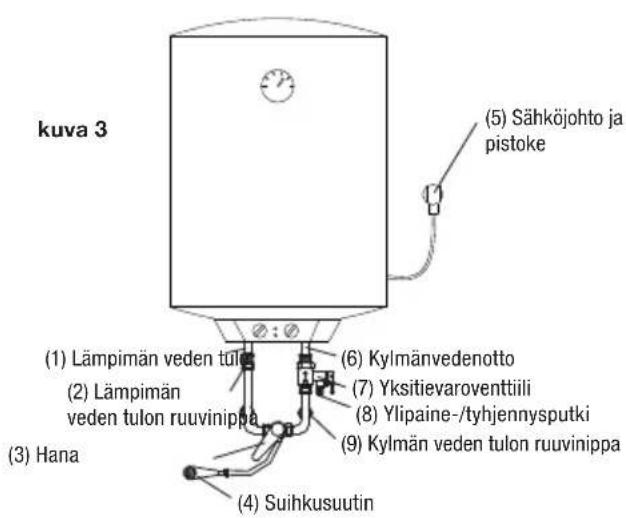

Kuva 3: Lämminvesivaraajan liittäminen ja kytkeminen.

6.2 Putkien liittäminen

1. Putkikoko on 12 " (R15).
2. Yksitievaroventtiiliin yhdistäminen: yhdistä mukana toimitettu varoventtiili lämminvesivaraajan kylmän veden syöttöön. Varmista, että varoventtiilin ylipaine-/tyhjennysputki osoittaa alaspäin.
3. Mukana toimitetut kumitiivisteet on asennettava kierteisiin vuotojen välttämiseksi.
4. Jos lämminvesivaraaja halutaan yhdistää useisiin lähtöliitäntöihin, liittäminen tehdään kuvan 4 mukaisesti.

Kuva 4: Vaihtoehtoinen liitäntätapa.

7. KÄYTTÖ

1. Avaa ensin yksi lämminvesivaraajan lähtöventtiileistä ja avaa tuloventtiili. Lämminvesivaraaja alkaa nyt täyttyä vedellä. Kun vettä valuu lähtöventtiilistä normaaliin tapaan, säiliö on täynnä ja lähtöventtiili voidaan sulkea.

HUOM! Kun laitetta käytetään, tuloventtiilin on oltava täysin auki.

1. Liitä pistoke pistorasiaan. Tämän jälkeen molemmat merkkivalot syttyvät.
2. Lämminvesivaraaja säätää veden lämpötilan automaattisesti. Kun vesi on saavuttanut asetetun lämpötilan (tehdasasetus on 75 °C), kuumentaminen loppuu ja varaaja siirtyy automaattisesti ylläpitolämmitykseen. Kun veden lämpötila laskee tietylle tasolle, lämminvesivaraaja ryhtyy kuumentamaan sitä automaattisesti, jotta lämpimän veden syöttö ei katkea. Kun lämminvesivaraajasta katkaistaan virta, kuumennuksen merkkivalo sammuu.

8. KUNNOSSAPITO

• Tarkasta pistoke ja pistorasia säännöllisesti. Varmista, että kosketus on hyvä, että ylikuumenemista ei esiinny ja että maadoitus toimii hyvin.
• Jos lämminvesivaraaja on pitkään käyttämättä ja

sen asennuspaikan lämpötila alittaa 0 °C, suositt-elemme säiliön tyhjentämistä, jotta se ei rikkoudu jäätyessään.

• Voit varmistaa, että lämminvesivaraaja toimii tehokkaasti ja pitkään, kun puhdistat sen säiliön ja kuumennusvastuksen.
• Tarkasta uhrianodi puolen vuoden välein. Kun kaikki anodin materiaali on kadonnut, se on vaihdettava uuteen.

8.1 Säiliön tyhjentäminen

Voit tyhjentää säiliön vedestä joko juoksuttamalla sitä lämpimän veden lähtöliitännästä (irrota lähtöputki nipasta) tai varoventtiilin avulla (irrota nippa varoventtiilistä ja käännä tyhjennyskahvaa ylöspäin).

8.2 Uhrianodin tarkastaminen ja vaihtaminen

1. Katkaise virta.
2. Sulje vedensyöttö.
3. Tyhjennä lämminvesivaraaja.
4. Varaajan pohjassa on kuusikantainen mutteri. Se on uhrianodi. Kierrä anodi pois ja tarkasta, kuinka paljon se on kulunut.
5. Vaihda uhrianodi tarvittaessa. Muutoin voit kiertää vanhan anodin takaisin.
6. Kytke vedensyöttö ja täytä lämminvesivaraaja.
7. Kytke virta.

9. VIANMÄÄRITYS

Lämmityksen merkkivalo ei syty. Lämpötilan	valvonnassa on vika. Ota yhteys valtuutettuun huoltoteknikkoon.
Lämpimän veden lähtöliitännästä ei tule vettä.	Vedensyöttö on suljettu. Odota vedensyötön palautumista.
	Veden paine on liian alhainen. Odota, kunnes vedenpaine kasvaa.
	Syöttöputken venttiili on suljettu. Avaa sisääntuloventtiili.
Veden lämpötila on liian korkea. Lämpötilan	valvonnassa on vika. Ota yhteys valtuutettuun huoltoteknikkoon.
Vesivuoto.	Putkilitosten tiivisteet eivät pidä.	Tiivistä liitokset.
Lämminvesivaraajaan ei tule virtaa	Virtakatkaisija on suljettu Kytke virtakatkaisija

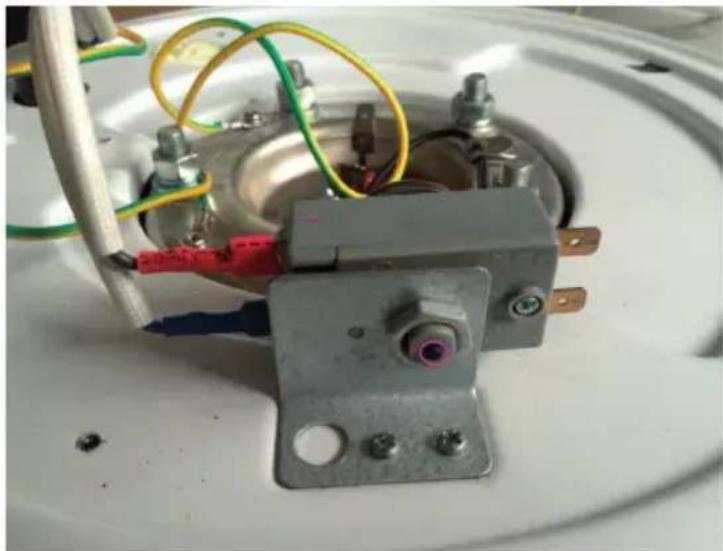

	Ylikuumentumissuoja on katkaissut virran liian korkean lämpötilan vuoksi.	Palauta painamalla ylikuumentumissuojan palautuspainiketta (Kuva 5).

10. YMPÄRISTÖ

Elektroniikkaromu

Käytetyt sähkö- ja elektroniset laitteet, myös kaikki akut ja paristot, on toimitettava kierrätykseen. (Direktiivien 2012/19/EU ja 2006/66/ETY mukaisesti.)

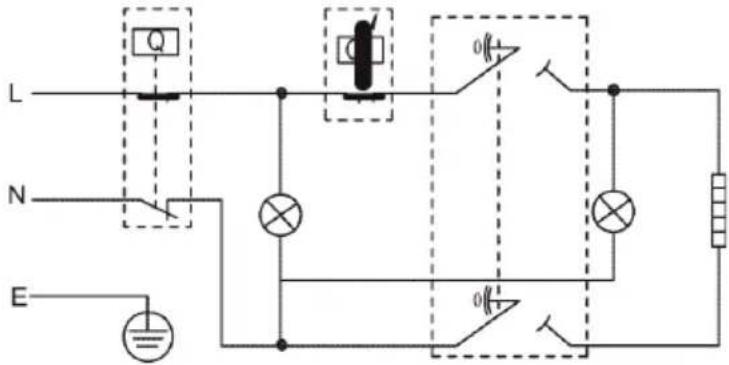

1. KYTKENTÄKAAVIO


1) Ylikuumentumissuoja (lämpötilanrajoitin)

(5) Kuumennusvastus

(2) Termostaatti

(6) Sininen

(3) Katkaisin

(7) Virransyötön merkkivalo

(4) Ruskea

(8) Keltainen/vihreä

(9) Lämmityksen merkkivalo

11. TARVIKKEET JA VARAOSAT

TUOTE TUOTENRO SOPII MALLIIN

Varoventtiili 7,5 bar 87-6312		86-361, 87-630, 87-631, 87-6315, 87-6316, 86-6317, 87-6318 ja 88-030 (10, 30, 50 ja 100 litraa)
Varoventtiili 9 bar	87-6313
Varoventtiili 10 bar	87-6314
Sähkövastus	88-0301	86-361 ja 87-6315 (10 litraa)
	88-0302	87-630, 87-631, 87-6316 ja 87-6317 (30 ja 50 litraa)
	88-0303	87-6318 ja 88-0303 (100 litraa)
Termostaatti	88-0304	86-361, 87-630, 87-631, 87-6315, 87-6316, 86-6317, 87-6318 ja 88-030 (10, 30, 50 ja 100 litraa)
Ylikuumentumissuoja (lämpötilanrajoitin)	88-0305	86-361, 87-630, 87-631, 87-6315, 87-6316, 86-6317, 87-6318 ja 88-030 (10, 30, 50 ja 100 litraa)
Uhrianodi	88-027	87-630, 87-631, 87-6316 ja 87-6317 (30 ja 50 litraa)
	88-028	86-361 ja 87-6315 (10 litraa)
	88-029	87-6318 ja 88-029 (100 litraa)
