Produkttyp	Luft-till-vatten värmepump (reversibel)
Modell	Aura
Märke	Thermia
Mått (H x B x D)	Utomhusenhet: 950 × 750 × 330 mm
Vikt	Utomhusenhet: 65 kg
Strömförsörjning	230V / 50Hz, enfas
Kylkapacitet	7,0 kW
Värmekapacitet	8,0 kW
COP (värme)	3,8 (vid A2/W35)
EER (kyla)	3,5 (vid A35/W7)
Köldmedium	R410A
Ljudnivå (utomhus)	55 dB(A)
Ljudnivå (inomhus)	< 30 dB(A)
Drifttemperaturområde	-20°C till 45°C
Funktioner	Kyla, värme, varmvatten
Filtertyp	Tvättbart meshfilter
Underhåll	Rengör filtret var tredje månad; årlig professionell inspektion
Säkerhetsfunktioner	Högtrycksbrytare, frostskydd, överbelastningsskydd
Tillgång till reservdelar	Ja, via auktoriserade Thermia servicecenter
Garanti	2 år delar och arbete
Smart styrning	Valfri Wi-Fi-modul för appstyrning
Installation	Kräver certifierad VVS-tekniker

Vanliga frågor - Aura Thermia

Hur ställer jag in önskad rumstemperatur på Thermia Aura?

Använd kontrollpanelen för att justera börvärdet. Tryck på + eller - knapparna för att öka eller minska temperaturen i steg om 0,5°C.

Varför kyler inte min Thermia Aura ordentligt?

Kontrollera om luftfiltret är smutsigt och rengör det vid behov. Se även till att utomhusenheten inte är blockerad och att börvärdet är lägre än rumstemperaturen. Om problemet kvarstår, kontakta en kvalificerad tekniker.

Vilket är det rekommenderade underhållsschemat för Aura värmepumpen?

Rengör luftfiltret var tredje månad. Boka en professionell inspektion årligen för att kontrollera köldmedienivåer, elektriska anslutningar och systemets allmänna prestanda.

Kan jag styra Thermia Aura med min smartphone?

Ja, om du installerar den valfria Wi-Fi-modulen. Ladda sedan ner Thermia Smart appen för att styra värme, kyla och varmvatten på distans.

Vad ska jag göra om displayen visar en felkod?

Se felkodstabellen i manualen. Vanliga koder: E1 (högt tryck), E3 (frostskydd). Försök återställa enheten genom att stänga av den i 5 minuter. Om felet kvarstår, ring service.

Hur växlar jag mellan kyl- och värmelägen?

Tryck på Mode knappen på fjärrkontrollen eller kontrollpanelen tills du ser snöflinga (kyla) eller sol (värme) ikonen. Enheten justerar automatiskt reverseringsventilen.

Är Thermia Aura lämplig för kallt klimat?

Ja, den fungerar ner till -20°C utomhustemperatur. Värmekapaciteten kan dock minska vid mycket låga temperaturer. Se till att korrekta avfrostningscykler är aktiverade.

Kan jag installera Aura själv?

Nej, installation måste utföras av en certifierad VVS-tekniker på grund av hantering av köldmedium och elkrav. Felaktig installation ogiltigförklarar garantin.

Vilken typ av köldmedium använder Aura?

Den använder R410A köldmedium. För service eller påfyllning bör endast kvalificerad personal hantera det.

Hur rengör jag luftfiltret?

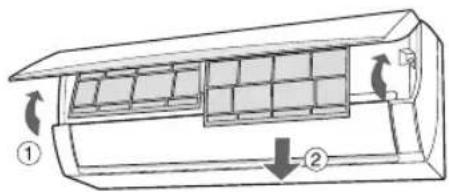

Öppna frontpanelen, ta bort filtret och dammsug eller tvätta det med mild tvål och vatten. Låt det torka helt innan återmontering. Kör inte enheten utan filtret.

BRUKSANVISNING Aura Thermia

1 Trykk på COANDA AIRFLOW-knappen när enheten er i drift.

- Displayet på fjernkontrollen vil vise

1 Trykk på FULL EFFEKT-knappen när enheten er i drift.

• Displayet på fjernkontrollen viser "☐".
• Temperaturdisplayet vil slås av.
• Den grønne FULL EFFEKT-lampen ( ) på enheten tennes.

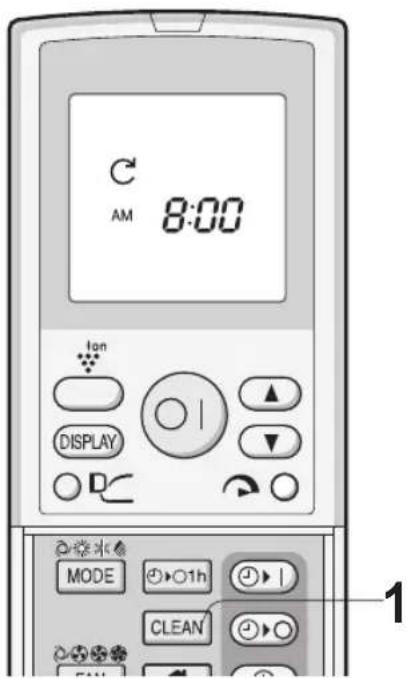

Trykk på SELVRENGJ∅RING-knappen.

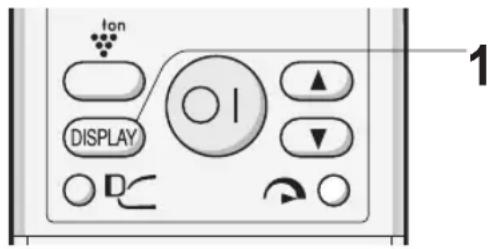

1 Trykk på DISPLAY-knappen när enheten er i drift.

- Denne lyden avgis när enheten genererer Plasmacluster-ioner.

HVINELYDER

Produkten är märkt med symbolen ovan.

Denna symbol indikerar att elektroniska produkter inte ska kastas i det vanliga hushållsavfallet eftersom det finns ett separat avfallshanteringssystem för dem.

A. Information för användare angående återvinning (privata hus-håll)

1. EU-länder

Obs! Kasta inte denna produkt i soporna!

Förbrukad elektrisk utrustning måste hanteras i enlighet med gällande miljölagstiftning och återvinningsföreskrifter.

I enlighet med gällande EU-regler ska hushåll ha möjlighet att lämna in elektrisk utrustning till återvinningsstationer utan kostnad.*

I vissa länder* kan det även hända att man gratis kan lämna in gamla produkter till återförsäljaren när man köper en ny liknande enhet.

*) Kontakta kommunen för vidare information.

Om utrustningen innehåller batterier eller ackumulatorer ska dessa först avlägsnas och hanteras separat i enlighet med gällande miljöföreskrifter.

Genom att hantera produkten i enlighet med dessa föreskrifter kommer den att tas om hand och återvinnas på tillämpligt sätt, vilket förhindrar potentiella negativa hälso- och miljöeffekter.

2. Länder utanför EU

Kontakta de lokala myndigheterna och ta reda på gällande sorteringsoch återvinningsföreskrifter om du behöver göra dig av med denna produkt.

B. Information om återvinning för företag

1. EU-länder

Gör så här om produkten ska kasseras:

Kontakta er installatör för information om hur man går till väga för att lämna tillbaka produkten. Det kan hända att en avgift för transport och återvinning tillkommer. Mindre skrymmande produkter (om det rör sig om ett fåtal) kan eventuellt återlämnas till lokala återvinningsstationer.

2. Länder utanför EU

Kontakta de lokala myndigheterna och ta reda på gällande sorteringsoch återvinningsföreskrifter om du behöver göra dig av med denna produkt.

Pb

Batteriet som följer med denna produkt kan innehålla spår av Bly.

För EU: Batteriet är märkt med den överkorsade soptunnan vilket betyder att det inte ska kastas i det vanliga hushållsavfallet. Det finns ett separat insamlingssystem för batterier för att underlätta korrekt behandling och återvinning enligt gällande lagstiftning. Kontakta kommunen för vidare information om insamling och återvinning.

För Schweiz: Använda batterier lämnas till inköpsstället.

För länder utanför EU: Kontakta de lokala myndigheterna för information om gällande sorterings- och återvinningsföreskrifter om du behöver göra dig av med ett använt batteri.

Innehåller fluorerade växthusgaser som omfattas av Kyotoprotokollet. R410A (Global uppvärmningspotential 1975)

SVENSKA

Läs denna bruksanvisning noggrant innan du använder produkten. Denna handbok bör förvaras på en säker plats för praktisk referens.

INNEHÅLL

• SÄKERHETSFÖRESKRIFTER ......SE-1
• DELARNAS NAMN......SE-2
• ANVÄNDA FJÄRRKONTROLLEN......SE-4
• TIPS FÖR ATT SPARA ENERGI...... SE-5
- DRIFT UTAN FJÄRRKONTROLL (AUX) ......SE-5
- GRUNDLÄGGANDE DRIFT ......SE-6
- JUSTERING AV LUFTFLÖDESRIKTNINGEN...SE-7
• COANDA LUFTFLÖDE......SE-7
• FULL EFFEKT DRIFT......SE-8
- PLASMACLUSTER DRIFT....SE-8
• SJÄLVRENGÖRINGSDRIFT ...... SE-9
• 1-TIMMES AVSTÄNGNINGSTIMER ......SE-9
• TIMER DRIFT......SE-10
• UNDERHÅLLSVÄRME......SE-11
• DISPLAY KNAPP....SE-12
• ANMÄRKNINGAR OM DRIFT ......SE-12
• UNDERHÅLL SE-13
• INNAN DU RINGER EFTER SERVICE......SE-14

SÄKERHETSFÖRESKRIFTER

WARNING

• Dra inte i eller deformera nätsladden. Att dra i och felanvända nätsladden kan leda till skador på enheten och orsaka elektrisk stöt.
• Var noga med att inte utsätta din kropp direkt för utloppsluften under en längre tid. Det kan påverka ditt fysiska tillständ.
• När du använder luft-/luftvärmepumpen för spädbarn, barn, äldre, sängliggande eller handikappade, kontrollera att rumstemperaturen är lämplig för dem i rummet.
• För aldrig in föremål i enheten. Att föra in föremål kan leda till skador på grund av den höga rotationshastigheten i de interna fläktarna.
• Jorda luft-/luftvärmepumpen korrekt. Anslut inte jordledningen till gasrör, vattenrör, åskledare eller telefonjordkabeln. Ofullständig jordning kan orsaka elektriska stötar.
• Om något är onormalt med luft-/luftvärmepumpen (t.ex. luktar bränt), stoppa driften omedelbart och vrid strömbrytaren till AV.
• Apparaten ska installeras i enlighet med nationella installationsföreskrifter. Felaktig kabelanslutning kan orsaka att nätsladden, kontakten och eluttaget överhettas och orsakar brand.
• Om elsladden är skadad måste den bytas ut av tillverkaren eller dess serviceverkstad eller liknande kvalificerad person för att undvika fara. Använd endast tillverkarspecificerad elsladd för utbyte.

• Stänk inte eller håll vatten direkt på enheten. Vatten kan orsaka elektrisk stöt eller skada på utrustningen.

• Försök inte att installera/ta bort/reparera enheten själv. Felaktigt utförda arbeten kan orsaka elektriska stötar, vattenläckor, brand etc. Kontakta återförsäljaren eller annan kvalificerad servicepersonal för installation/borttagning/reparation av enheten.

FÖRSIKTIGHET

• Öppna ett fönster eller en dörr med jämna mellanrum för att ventilera rummet, speciellt när man använder gasapparater. Otilräcklig ventilation kan orsaka syrebrist.
• Använd inte knapparna med våta händer. Det kan orsaka elektriska stötar.
• Av säkerhetsskäl stäng av strömbrytaren när du inte använder enheten under en längre tid.
• Kontrollera utomhusenhetens monteringshylla regelbundet för slitage och se till att den sitter ordentligt på plats.
• Placera inte någonting på utomhusenheten eller trampa på den. Objektet eller personen kan falla ned och orsaka skada.
• Denna enhet är avsedd för användning i bostäder. Använd inte för andra ändamål såsom i en kennel eller växthus för att föda upp djur eller odla växter.
• Placera inte ett kärl med vatten på enheten. Om vatten tränger in i enheten, kan den elektriska isoleringen försämras och orsaka en elektrisk stöt.
• Blockera inte luftintag eller utlopp på enheten. Det kan orsaka otillräcklig prestanda eller problem.
• Var noga med att stoppa driften och slå av strömbrytaren innan du utför något underhåll eller rengöring. En fläkt roterar inuti enheten och du kan skadas.
• Denna apparat är inte avsedd att användas av små barn eller sjukliga personer utan övervakning. Små barn bör övervakas för att se till så att de inte leker med apparaten.
• Se till att ansluta luft-/luftvärmepumpen till strömförsörjning med rätt spänning och märkfrekvens. Användning av en strömkälla med felaktig spänning och frekvens kan leda till skador på utrustningen och eventuell brand.
• Installera inte enheten på en plats där lättantändlig gas kan läcka ut. Det kan orsaka brand. Installera enheten på en plats med så lite damm, rök och fukt i luften som möjligt.
• Placera dräneringsslangen så att du säkerställer en smidig dränering. Otilräcklig dränering kan orsaka fuktskador i rummet, på möbler etc.
• Se till att en arbetsbrytare eller en automatsäkring installeras, beroende på installationsplatsen, för att undvika elektriska stötar.

DELARNAS NAMN

INOMHUSENHET

1 Luftintag
2 Öppningsbar lucka
3 Luftfilter
4 Knapp AUX
5 Mottagarfönster, fjärrkontroll
6 Nätsladd
7 Luftriktare vertikal
8 Luftriktare horisontell
9 Luftutsläpp
10 Fjärrkontroll

11 PLASMACLUSTER lampa (blå
12 DRIFT lampa (grön ☐)
13 TIMER lampa (orange ⏻)
14 FULL EFFEKT lampa (grön
15 SJÄLVRENGÖRNING lam- pa (grön C)

UTOMHUSENHET

16 Luftintag
17 Kylrör och anslutande kabel
18 Dräneringsslang
19 Luftutlopp

OBS:

Levererad enhet kan avvika från denna beskrivning i mindre omfattning

SE-2

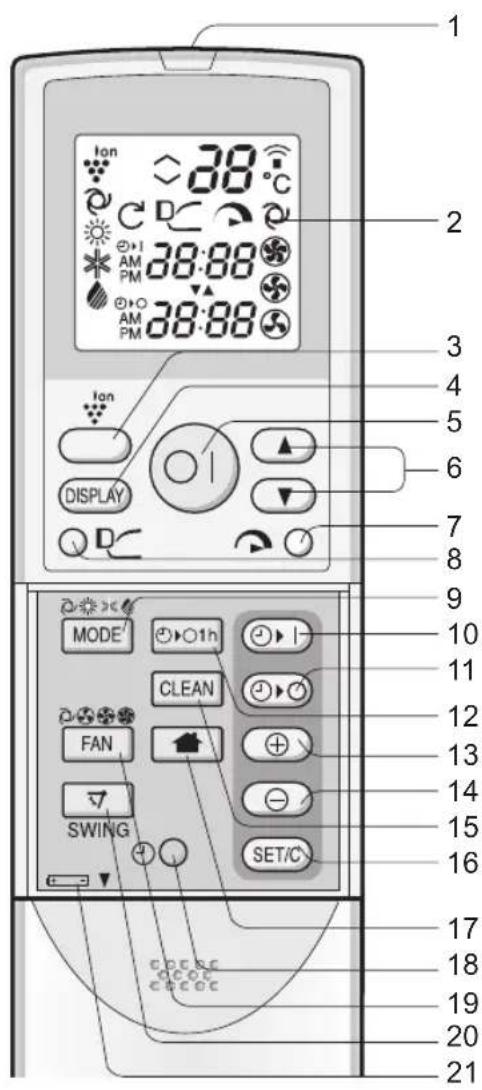

FJÄRRKONTROLL

1 SÄNDARE
2 DISPLAY (LCD-display)
3 PLASMACLUSTER knapp
4 DISPLAY knapp
5 PÅ/AV knapp
6 TERMOSTAT knapp
7 FULL EFFEKT knapp
8 COANDA LUFTFLÖDE knapp
9 DRIFTLÄGE (Mode) knapp
10 TIMER PÅ knapp (för inställning av timern)
11 TIMER AV knapp (för inställning av timern)
12 1-TIMME AVSTÄNGNINGSTIMER knapp
13 TID FRAMÅT knapp
14 TID BAKÅT knapp
15 SJÄLVRENGÖRNING knapp
16 TIMERINSTÄLLNING/AVBRYT knapp
17 UNDERHÄLLSVÄRME +10° knapp
18 KLOCKA knapp
19 FLÄKT knapp
20 SWING knapp (för inställning av luft- riktning)
21 Indikerar att batterifacket är under denna marking

22 COANDA LUFTFLÖDE symbol

23 SJÄLVRENGÖRNING symbol

26 Termostatinställning för AUTO och AV-FUKTNINGSLÄGE lägen

27 TEMPERATUR indikator

28 SÄNDNINGS symbol

29 FULL EFFEKT symbol

30 FLÄKTHASTIGHET symboler

: AUTO

: MEDIUM

: HÖG

: LÅG

31 TIMER PÅ indikator/KLOCKA

Anger på timern förinställd tid eller aktuell tid.

32 TIMER AV indikator

Anger den förinställda tiden för timer av eller 1-timmes avstängningstimern.

ANVÄNDA FJÄRRKONTROLLEN

SÄTTA I BATTERIER

Använd två storlek AAA (R03) batterier.

1 Ta bort fjärrkontrollens lock.
2 Sätt i batterierna.
- Se till att (+) och (-) polerna hamnar rätt.
- Displayen visar "AM 6:00" när batterierna är korrekt installerade.
3 Sätt tillbaka locket.

OBS:

• Batteriernas livslängd är cirka 1 år vid normal användning.
• När du byter batterier, byt alltid båda och använd samma typ.
• Om fjärrkontrollen inte fungerar korrekt efter batteribyte, ta ut batterierna och installera dem igen efter 30 sekunder.
• Om du inte ska använda enheten under en längre tid, ta ut batterierna ur fjärrkontrollen.

ANVÄNDA FJÄRRKONTROLLEN

Rikta fjärrkontrollen mot mottagarfönstret och tryck på önskad knapp. Enheten genererar en ljudsignal när den tar emot signalen.

• Se till att ingenting, som gardiner, blockerar signalmottagarens fönster.
• Signalens effektiva avständ är 7 meter.

• Låt inte signalmottagarens fönster ta emot starkt direkt solljus, eftersom det kan påverkadess funktion. Om signalmottagarens fönster utsätts för direkt solljus, dra för en gardin för att blockera ljuset.
• Att använda ett lysrör med snabbstart i samma rum kan störa överföringen av signalen.
• Enheten kan påverkas av signaler som sänds från fjärrkontrollen till en TV, videobandspelare eller annan utrustning som används i samma rum.
• Lägg inte fjärrkontrollen i direkt solljus eller nära ett värmeelement. Skydda också enheten och fjärrkontrollen mot fukt och stötar som kan missfärga eller skada dem.

INSTÄLLNING AV AKTUELL TID

Det finns två klocklägen: 12-timmars läge och 24-timmars läge.

1 För att ställa in 12-timmars läge, tryck på knappen KLOCKA en gång. För att ställa in 24-timmars läge, tryck på knappen KLOCKA två gånger.

2 Tryck på TID FRAMÄT eller BAKÄT för att ställa in aktuell tid.

- Håll nere knappen för att snabbt gå framåt eller bakåt i tidvisningen.

3 Tryck på knappen SET/C. • Kolontecknet (:) blinkar.

- Den aktuella tiden kan inte ställas in när timern är igång.

TIPS FÖR ATT SPARA ENERGI

Nedan finns några enkla sätt att spara energi när du använder din luft-/luftvärme-pump.

Ställ in rätt temperatur

- Att ställa in temperaturen högre (värmedrift) eller lägre (kyldrift) än nödvändigt kommer att resultera i ökad energiförbrukning.

Blockera direkt solljus och förhindra drag

• Att blockera direkt solljus vid kyldrift kommer att minska strömförbrukningen.
• Stäng fönster och dörrar vid kylnings- och uppvärmningsdrift.

Håll filtret rent för att säkerställa den mest effektiva driften

Stäng av arbetsbrytaren när enheten inte används under en längre tidsperiod

- Inomhusenheten förbrukar fortfarande en liten mängd ström när den inte är i drift.

DRIFT UTAN FJÄRRKONTROLL (AUX)

Använd detta läge när fjärrkontrollen inte är tillgänglig.

FÖR ATT AKTIVERA

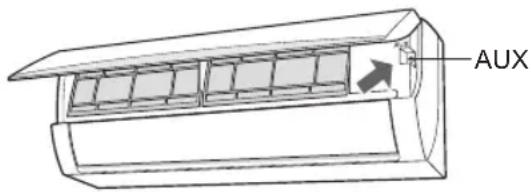

Lyft upp den öppningsbara panelen på inomhusenheten och tryck på AUXknappen.

• Den gröna DRIFT lampan ( på enheten tänds och enheten startar i AUTO-läge.
• Fläkthastigheten och temperaturinställningen ställs in på AUTO.

FÖR ATT STÄNGA AV

Tryck på AUX-knappen igen.

- Den gröna DRIFT lampan ( ☐ på enheten släcks.

OBS:

- Om AUX-knappen trycks in under normal drift, stängs enheten av.

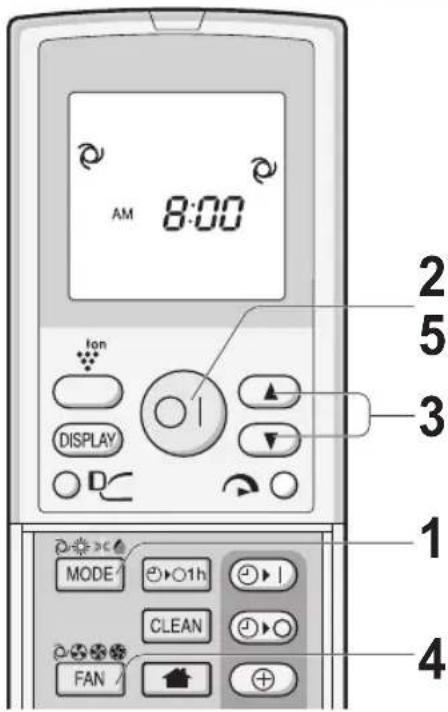

GRUNDLÄGGANDE DRIFT

I AUTO-läget väljs temperaturinställning och driftläge automatiskt beroende på rumstemperatur och utomhustemperatur när enheten är påslagen.

Lägen och temperaturinställningar

Siffrorna inom ( ) är temperaturinställningar

Under drift, om utetemperaturen ändras, kommer temperaturinställningarna automatiskt flyttas som visas i diagrammet.

AUTOMATISK VÄXLING

Under säsonger när du behöver kylning vid dagtid och uppvärmning på natten, eller om rumstemperaturen skulle bli extremt högre än temperaturinställningen på grund av kompletterande uppvärmning, kommer läget att automatiskt växla mellan värme och kyla läge för att behålla en behaglig rumstemperatur.

1 Tryck på knappen Driftläge (Mode) för att välja driftläge.

2 Tryck på knappen PÅ/AV för att starta driften.

- Den gröna DRIFT lampan (☐) på enheten tänds.

3 Tryck på knappen TERMOSTAT för att ställa in önskad temperatur.

AUTO/AVFUKTNING LÄGE

- Temperaturen kan ändras upp till ytterligare ±2 °C från den automatiskt inställda temperaturen.

(Exempel: 1°C higher)

(Exempel: 2°C lower)

KYLA/VÄRME LÄGE

• Temperaturinställningsområde: 18-32 °C.

4 Tryck på knappen FLÄKT för att ställa in önskad fläkthastighet.

- I AVFUKTNINGSLÄGET är fläkthastigheten förinställd på AUTO och kan inte ändras.

5 För att stänga av enheten, tryck på knappen PÅ/AV igen.

- Den gröna DRIFT lampan (☐) på enheten släcks.

JUSTERING AV LUFTFLÖDESRIKTNINGEN

VERTIKAL LUFTFLÖDESRIKTNING

1 Tryck på knappen SWING(→).

- Det vertikala luftgallret kommer att svänga.

2 Tryck på knappen SWING (☐) igen för att stanna vid den önskade positionen.

KYLA och AV- VÄRME läge FUKTNING läge

WARNING:

Försök aldrig att justera det vertikala luftflödesgallret manuellt.

• Manuell justering av det vertikala luftströmsgallret kan orsaka att enheten inte fungerar.
• När det vertikala luftflödesgallret är placerat i den lägsta positionen i läget KYLA eller AV-FUKTNING under en längre tid, kan kondens uppstå.

HORISONTELL LUFTFLÖDESRIKTNING

Justera den horisontella luftflödesriktningen med gallerspaken.

I läget KYLA eller AVFUKTNING är det vertikala luftströmsgallret inställt snett uppåt för att leverera kall luft mot taket för att undvika direkt luftflöde. I värme läge är det vertikala luftströmsgallret inställt nedåt för att leverera den varma luften ner till golvet.

1 Under drift, tryck på knappen COANDA LUFTFLÖDE.

- Fjärrkontrollen visar "D".

Tryck på knappen COANDA LUFTFLÖ-DE igen.

OBS:

• COANDA LUFTFLÖDE inställningen avbryts när du trycker på FULL EFFEKT medan COANDA LUFTFLÖDE är inställt.
• Om du vill ha COANDA LUFTFLÖDE drift i FULL EFFEKT läge, tryck på knappen COANDA LUFTFLÖDE under FULL EFFEKT drift.

FULL EFFEKT DRIFT

I denna drift, fungerar luft-/luftvärmepumpen vid maximal effekt för att göra rummet kallt eller varmt snabbt.

1 Under drift, tryck på knappen FULL EFFEKT.

• Fjärrkontrollen visar".

• Temperaturdisplayen släcks.

- Den gröna FULL EFFEKT lampan ( ) på enheten tänds.

Tryck på knappen FULL EFFEKT igen.

- FULL EFFEKT avbryts också när driftläget ändras eller när enheten stängs av.

- Den gröna FULL EFFEKT lampan ( ) på enheten släcks.

OBS:

• Luft-/luftvärmepumpen går på "Extra HÖG" fläkthastighet i 15 minuter, och övergår sedan till "HÖG" fläkthastighet.
• Du kan inte ställa in temperatur eller fläkthastighet under FULL EFFEKT.
• För att stänga av FULL EFFEKT lampan, tryck på DISPLAY-knappen.

PLASMACLUSTER DRIFT

2 Om du trycker på knappen med-an enheten inte är i drift, startar Plasmacluster-driften endast i fläktläget.

FÖR ATT AVBRYTA

Tryck på knappen PLASMACLUSTER igen.

- Den blå PLASMACLUSTER lampan på enheten släcks.

OBS:

• Användning av PLASMACLUSTER driften kommer att memoreras, och den kommer att aktiveras nästa gång du slår på luft-/luftvärme-pumpen.
• För att stänga av PLASMACLUSTER lampan, tryck på DISPLAY-knappen.

SJÄLVRENGÖRINGSDRIFT

SJÄLVRENGÖRNING-drift minskar tillväxten av mögelsvamp med Plasmaclusterjoner och torkar insidan av luft-/luftvärme-pumpenheten. Utnyttja driften vid säsongsskiftande omständigheter.

1 Tryck på knappen SJÄLVREN-GÖRNING när enheten inte är i drift.

• Fjärrkontrollen visar "".
- Den gröna DRIFT lamp (den gröna SJÄLVRENGÖRNING lampan (C) och den blå PLASMACLUSTER lampan på enheten tänds.
• Enheten stannar efter fyrtio minuter.

Tryck på knappen SJÄLVRENGÖRNING. Alternativt stäng av enheten genom att trycka på knappen PÅ/AV.

- Den gröna DRIFT lampan (☐) den gröna SJÄLVRENGÖRNING lampan (☐) och den blå PLASMACLUSTER lampan på enheten släcks.

OBS:

• Du kan inte ställa in temperatur, fläkthastighet, luftriktning eller timerinställning under SJÄLV-RENGÖRNING.
• Mögelsvamp som redan vuxit kan inte elimineras genom denna funktion.

När 1-TIMME AVSTÄNGNINGSTIMERN är inställd, kommer enheten automatiskt att stängas av efter en timme.

1 Tryck på knappen 1-TIMME AV-STÄNGNINGSTIMER.

• Fjärrkontrollen visar "○"
- Den orangefärgade lampan TIMERi på enheten tänds.

- Den orangefärgade lampan TIMER ( Ⓓpå enheten släcks.

OBS:

• 1-TIMME AVSTÄNGNINGSTIMERN har prioritet över funktionerna TIMER PÅ och TIMER AV.
• Om 1-TIMME AVSTÄNGNINGSTIMERN är inställd när enheten inte är i drift, kommer enheten att fungera i en timme vid det tidigare inställda tillständet.
• Om du vill använda enheten i ytterligare en timme innan 1-TIMME AVSTÄNGNINGSTIMERN aktiveras, tryck på 1-TIMME AVSTÄNGNINGSTIMERN igen under drift.
• Om TIMER PÅ och/eller TIMER AV har ställts in avbryter TIMER AVBRYT varje inställning.

TIMER DRIFT

Innan du ställer in timern, se till att klockan är rätt inställd med aktuell tid.

TIMER AV

1 Tryck på knappen TIMER AV.

• TIMER AV indikatorn blinkar.

2 Tryck på TID FRAMÄT eller BAKÄT för att ställa in aktuell tid.

- Tiden kan ställas in i 10-minuters steg.

2 Tryck på knappen SET/C.

- Den orangefärgade lampan TIMER ( Ⓗ på enheten tänds.

När TIMER AV är inställt, justeras temperaturinställningen automatiskt för att förhindra att rummet blir överdrivet varmt eller för kallt medan du sover. (Autoinsomningsfunktion) Autoinsomningsfunktionen aktiveras inte under AUTO.

KYLA/AVFUKTNING LÄGE:

En timme efter att timern är inställd, stiger temperaturinställningen med 1°C.

VÄRME LÄGE:

En timme efter att timern är inställd, sjunker temperaturinställningen med 3°C.

TIMER PÅ

1 Tryck på knappen TIMER PÅ.

• TIMER PÅ indikatorn blinkar.

2 Tryck på TID FRAMÄT eller BAKÄT för att ställa in aktuell tid.

- Tiden kan ställas in i 10-minuters steg.

2 Tryck på knappen SET/C.

- Den orangefärgade lampan TIMER ( Ⓐ på enheten tänds.

4 Välj funktionsläge.

- Enheten startar före den inställda tiden så att rummet när önskad temperatur vid den programmerade tiden. (Uppvakningsfunktion)

FÖR ATT AVBRYTA TIMERLÄGE

Tryck på knappen SET/C.

• Den orangefärgade lampan TIMER ( ⏻) på enheten släcks.
• Den aktuella tiden visas på fjärrkontrollen.

- Om någon av TIMER PÅ, TIMER AV och 1-TIMME AVSTÄNGNINGSTIMER är inställda avbryter TIMER AVBRYT alla inställningar.

FÖR ATT ÄNDRA TIDSINSTÄLLNING

Avbryt TIMER inställningen först och ställ sedan in den igen.

FÖR ATT KOMBINERA TIMER PÅ OCH TIMER AV

Ställa in TIMER AV och TIMER PÅ.

Exempel:

(Aktuell tid: 21:00)

TIMER AV vid 23:00

TIMER PÅ vid 07:00

- Pilen (▼eller ▲ mellan TIMER PÅ indikatorn och TIMER AV indikatorn visar vilken timer som först aktiveras.

OBS:

• Du kan inte programmera TIMER PÅ och TIMER AV för att driva enheten vid olika temperaturer eller andra inställningar.
• Endera timer kan programmeras för att aktiveras innan den andra.

UNDERHÅLLSVÄRME

Underhållsvärme 10°C håller fukt och råkyla borta vilket minskar risken för mögel och frysskador

1 Tryck på knappen LÄGE och välj VÄRME läge.
2 Tryck på knappen PÅ/AV för att starta VÄRME driften.

3 Tryck på knappen • Fjärrkontrollen visar "10°C".

FÖR ATT AVBRYTA

Tryck på knappen 📁en.

- Underhällsvärme avbryts också när driftläget ändras eller när enheten är avstängd.

OBS:

- Underhållsvärme kommer inte att vara tillgänglig under AUTO drift.

Tryck på DISPLAY-knappen när lamporna på enheten är för ljusa. (Den gröna DRIFT lampan och den orangefärgade TIMER lampan kan inte stängas av.)

1 Under drift, tryck på DISPLAY-knappen.

- Den blå PLASMACLUSTER lampan och/eller den gröna FULL EFFEKT lampan( ) släcks.

FÖR ATT TÄNDA

Tryck på knappen DISPLAY igen.

		INOMHUS-TEMP.	UTOMHUS-TEMP.
KYLNING	övre gräns	32°C 43°C
	undre gräns	21°C -10°C
UP-PVÄRMN-ING	övre gräns	27°C 24°C
	undre gräns	—	—

• Den inbyggda skyddsanordningen kan förhindra enheten att fungera när den används utanför detta område
• Kondens kan bildas på luftutloppet om enheten arbetar kontinuerligt i läget KYLA eller AVFUKTNING när luftfuktigheten är över 80 procent.

OM STRÖMAVBROTT INTRÄFFAR

• Denna luft-/luftvärmepump har en minnesfunktion för att lagra inställningar när ett strömavbrott inträffar.
  Efter strömåterställning kommer enheten att startas automatiskt med samma inställningar som var aktiva innan strömavbrottet, med undantag för timerinställningar.
• Om ett strömavbrott inträffar medan timern är inställd, kommer timerinställningen att annulleras och kommer inte att hämtas även efter det att strömmen kommer tillbaka.

ANMÄRKNING OM VÄRMEDRIFT

- När frost bildas på utomhusenheten under värmedrift, kommer enheten att utföra automatisk avfrostning i ca 5 till 10 minuter för att avlägsna frosten. Under avfrostning stannar fl äktarna i både inomhus och utomhusdelen.

VÄRMEEFFEKT

• Värmepumpen tar upp energi från utomhusluften och överför den till inomhusdelen. Utomhustemperaturen påverkar därför värmeeffekten i stor utsträckning.
• Om värmeeffekten reduceras på grund av låga utomhustemperaturer, använd en ytterligare värmekälla.

UNDERHÅLL

Var noga med att stoppa driften och slå av strömbrytaren innan du utför något underhåll.

RENGÖRING AV FILTREN

Luftfiltren bör rengöras varannan vecka.

1 Stäng av enheten.

2 Ta bort filtren.

1 Lyft upp panelen.
2 Dra luftfiltren nedåt för att ta bort dem.

Ta bort luftreningsfiltren från luftfiltren.

4 Rengör filtren.

Använd en dammsugare för att avlägsna damm. Om filtren är smutsiga, tvätta dem med varmt vatten och ett milt rengöringsmedel. Torka filtren i skuggan innan du sätter tillbaka dem.

5 (Om du använder extra luftreningsfilter)

Sätt tillbaka luftreningsfiltren.

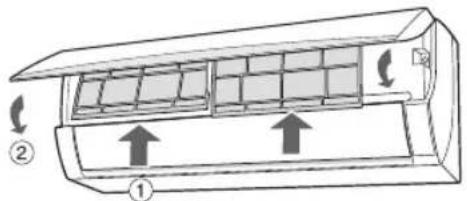

6 Sätt tillbaka filtren och stäng panelen.

• Torka av dem med en mjuk trasa.
- Stänk inte eller håll vatten direkt på dem. Det kan orsaka elektriska stötar eller skador på utrustningen.
- Använd inte varmvatten, thinner, slippulver eller starka lösningsmedel.

UNDERHÅLL EFTER LUFT-/LUFT-VÄRMEPUMPSÄSONG

1 Använd enheten i SJÄLVRENGÖRNING drift för att torka inuti enheten.
2 Stoppa driften och slå av strömbrytaren.
3 Rengör filtren och sätt sedan tillbaka dem.

UNDERHÅLL INNAN LUFT-/LUFT-VÄRMEPUMPSÄSONG

1 Se till att luftfiltren inte är smut- siga.
2 Se till att inget hindrar luftintag eller utlopp.

Följande beror inte på fel i värmepumpen.

VÄRMEPUMPEN FUNGERAR INTE

- Värmepumpen fungerar inte om den sätts på direkt efter att den stängts av. Värmepumpen fungerar inte direkt efter att ett driftläge ändras. Detta för att skydda de inre mekanismerna. Vänta 3 minuter innan du använder enheten.

INOMHUSENHETEN AVGER INTE VARMLUFT

• Vid uppvärmning kanske inomhusfläkten inte startar förrän 2-5 minuter efter att värmepumpen är påslagen för att förhindra att kall luft blåser ut ur inomhusdelen.
• Värmepumpen frostar av. Vänta i 5 till 10 minuter.

LUKTER

- Det kan hända att lukter från mattor och möbler har strömmat in i inomhusdelen. Dessa luktar kan förstärkas av uppvärmningen och då strömma ut från inomhusdelen

KNÄPPANDE LJUD

- Inomhusdelen kan ge ifrån sig ett knäppande ljud. Detta ljud genereras av friktionen då frontpanelen och andra komponenter expanderar på grund av en temperaturförändring.

ETT LÅGT SURRANDE LJUD AVGES

- Detta är ett ljud som avges när enheten genererar Plasmacluster-joner.

SUSANDE LJUD

- Det dova, susande ljudet är ljudet av kylmedlet som flödar inuti enheten.

KONDENS SYNS PÅ INOMHUSENE-TENS LUFTUTLOPP

- Vid kyldrift, orsakas detta av skillnaden mellan rumsluftens temperatur och luften som släpps ut.

VATTENÅNGA

- I VÄRME drift kan vattenånga strömma ut ur utomhusenheten under avisning.

UTOMHUSENHETEN STANNAR INTE

- Efter att man stoppat driften kommer utomhusenheten att rotera sin fläkt i ungefär en minut för att kyla ned enheten.

LUKT AVGES FRÅN PLASMACLUSTER LUFTUTLOPP

- Detta är lukten av ozon som genereras från Plasmacluster jongeneratorn. Ozonkoncentrationen är mycket liten, den utgör ingen negativ effekt på din hälsa. Ozonet som släpps ut i luften bryts ned snabbt, och dess densitet i rummet ökar inte.

Om värmepumpen verkar vara felaktig, kontrollera följande punkter innan du ring-er efter service.

OM VÄRMEPUMPEN INTE FUNGERAR

Kontrollera om arbetsbrytaren har löst ut eller säkringen har gått.

OM ENHETEN INTE KYLER (ELLER VÄRMER) RUMMET EFFEKTIVT

• Kontrollera filtren. Om de är smutsiga, rengör dem.
• Kontrollera utomhusenheten så att inget blockerar luftintag eller utlopp.
• Kontrollera att temperaturen är korrekt inställd.
• Se till fönster och dörrar är ordentligt stängda.
• Ett stort antal personer i rummet kan förhindra att enheten uppnår önskad temperatur.
• Kontrollera om det finns några värmealstrande apparater igång i rummet.

OM INOMHUSDELEN INTE KAN TA EMOT FJÄRRKONTROLLENS SIGNAL

• Kontrollera om batterierna i fjärrkontrollen har blivit gamla och svaga.
• Försök att sända signalen igen med fjärrkontrollen pekande rakt mot enhetens signalmottagares fönster.
• Kontrollera om batterierna i fjärrkontrollen är korrekt installerade.

Ring efter service när DRIFT lampan, TI-MER lampan och/eller PLASMACLUSTER lampan på enheten blinkar.

ENERGY EFFICIENCY CLASS

SEER

SCOP

Thermia Heat Pumps
