BRUKSANVISNING SuperJet Pro 26000 Pondteam

Rotorläg med 4 lange skruer

Rotor

O-ring

2

Tekniske data

Model Pro 26000 Pro 33000

Spænding 220-240 Volt - 50 Hz 20-240 Volt - 50 Hz

Energiforbrug 700 Watt 700 Watt

Skru filterindsatsen på rotorhuset igen.

SuperJet Pro med afmonteret filterhus og filterindsats / SuperJet Pro med filterkåpa och filterinsats, bortmonterade.

Filterindsats / Filterinsats

Bruksanvisning SuperJet Pro 26000 och 33000

Då vi kontinuerligt förbättrar och utvecklar våra produkter, kan tillbehör m.m. skilja sig från bilderna på förpackningarna.

Vi rekommenderar att Ni tittar på vår hemsida för att se de senaste uppdaterade bruksanvisningarna.

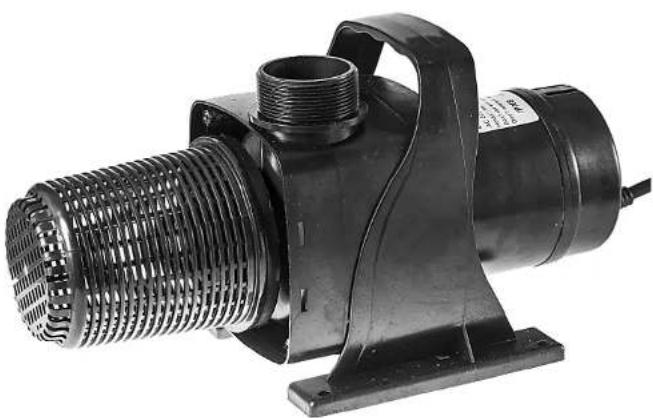

Beskrivning

Det är svårt att hitta en bättre fontänpump än SuperJet Pro. Med sin höga lyfthöjd kan pumpen förse mycket stora fontäner med vatten, till en förhällandevis låg strömförbrukning. Pumpen trycker vattnet högre

än liknande pumpar. (Fontänmunstycken medföljer inte pumpen, utan kan köpas separat.)

Pumpen är försedd med en asynkron enfas motor med kondensator, som enkelt kan regleras ner med en varvtalsregulator. Motorn är helt vattentät och är skyddsklassad som IP68. Den skyddas mot överhettning genom ett värmerelä som automatiskt stänger av pumpen om den går torr eller rotorn blockeras.

Pumpen ska sänkas ner i vatten, så den helt fylls med vatten utan några luftfickor, innan den startas. Pumpen ska placeras minst 20 cm under vattenytan för att undvika att suga in luft.

Pumpen får INTE placeras djupare än 4 meter under vattenytan.

Pumpen är försedd med en 20 meter lång kabel, vilket gör det enkelt att placera den i större dammar eller i en flytande fontän.

Innehåll

Pumphus med 20 m. kabel

Filterkäpa

Filterinsats

Handtag med 8 st. korta skruvar

Rotorlock med 4 st. långa skruvar

Rotor

O-ring

8

Tekniska data

Modell Pro 26000 Pro 33000

Spanning 220-240 Volt 50 Hz 220-240 Volt 50 Hz

Energiförbrukning 700 watt 700 watt

Max lyfthöjd 12 meter 11 meter

Maxflöde 26000 l/t 33000 l/t

Inlopp/Utlopp 1½" / 1½" 2" / 2"

Max vattentemperatur 35 grader C. 35 grader C.

Max vattendjup 4 meter 4 meter

Garanti 3 år 3 år

Säkerhetsföreskrifter

Pumpen får bara användas till trädgårdsdammar och liknande.

De elektriska installationerna måste överensstämma med gällande

föreskrifter. Är du det minsta tveksam skall en auktoriserad elektriker rådfrågas.

Innan du använder pumpen förvissa dig om att kabel och kontakt inte har några synliga skador.

Spänningen i det lokala elnätet skall överensstämma med vad som står på typskylten.

Pumpen skall alltid anslutas över en jordfelsbrytare på högst 30 mA.

Elanslutningen skall skyddas mot fukt och placeras minst 2 meter från dammen. Kontakten får inte utsättas för fukt.

SuperJet Pro pumpen får inte användas i swimmingpooler och får aldrig köras utan vatten.

Pumpen får inte användas när människor befinner sig i dammen.

Innan du utför något arbete i dammen skall pumpen kopplas från elnätet genom att du drar ur kontakten.

Pumpen får aldrig lyftas eller bäras i kabeln. Elkabeln får inte kortas eller

modifieras, då det medför att garantin bortfaller.

Under vintern ska pumpen skyddas mot frost.

Pumpen startas och stannas genom att stickkontakten sätts i och dras ut ur eluttaget.

Av säkerhetsskäl får pumpen bara repareras av leverantören. Alla oauktoriserade ingrepp i pumpen medför att garantin bortfaller. (Detta gäller inte underhåll av pumpen, som beskrivs här i bruksanvisningen.)

Pumpen får inte användas av barn eller personer som inte förstår handhavandet.

Underhåll

Följ säkerhetsinstruktionerna och koppla ur pumpen från elnätet innan underhåll görs på pumpen.

Ta bort filterkåpan genom att trycka på sidorna och dra av den.

Skruva loss och ta av filterinsatsen från rotorlocket.

Skruva ur de fyra skruvar som håller fast rotorlocket och dra sedan av

det.

Dra ut rotorn ur rotorbrunnen, lägg märke till den stora O-ring som sitter i ett spår på pumphuset, så att denna hamnar rätt när pumpen monteras ihopa.

Rengör rotorbrunnen och de olika pumpdelarna i ljummet vatten med en svamp eller mjuk borste. Om det finns kalkavlagringar i rotorbrunnen och på rotorn, kan detta avlägsnas med hjälp av avkalkningsmedel (t.ex. utspädd ättiksprit eller avkalkning för kaffekokare).

När delarna är kalkfria och väl avsköljda, ska pumpen monteras ihop igen. Börja med att lägga den stora O-ringen på plats i spåret på pumphuset.

Montera rotorn i pumphuset och kontrollera att tapparna på pumphuset passar in i hålen på rotorplattan.

Kontrollera att rotorn kan snurra genom att rotera den med fingret, se även till så att O-ringen sitter på plats.

Sätt rotorlocket på plats och skruva i de fyra skruvarna.

Skruva fast filterinsatsen på rotorlocket.

Filterkåpan trycks sedan på plats och pumpen är klar att användas igen.

Kontrollera pumpen med jämna mellanrum och rengör den vid behov. Det krävs inga tekniska kunskaper för att underhålla pumpen, utan det är bara att följa bruksanvisningens instruktioner.

OBS! Om pumpen används i kalkrikt (härt) vatten ska rotorn och rotorbrunnen, regelbundet rengöras med avkalkningsmedel, så att pumpen inte kalkar igen.

Viktigt: Låt aldrig pumpen köra torr, då detta kan orsaka överhettning och skador som inte går att reparera.

Förhindra överhettning

Om pumpen blir för varm löser det inbyggda termoskyddet ut och stänger av pumpen.

Detta så att inga skador ska uppstå på pumpen.

Innan du startar pumpen skall du kontrollera följande:

1. Kontrollera att sugslangen har tillräcklig dimension och inte är tilltäppt.

2. Är förfiltret tilltäppt?

10

1. Kontrollera så att det inte sitter smuts, som stoppar rotorn.

När ovanstående är kontrollerat och pumpen är nerkyld till normaltemperatur, kan den startas igen.

Förvaring på vintern.

Skydda pumpen mot att frysa in. Innan vintern tas pumpen in och rengörs enligt ovanstående anvisningar. Lägg sedan pumpen i en hink med vatten och förvara den frostfritt. Detta skyddar lager och

packningar mot att torka in.

Om pumpen förvaras torrt under vintern finns det en riskt att det blir rost på rotorn och i rotorbrunnen, det räcker med ytters lite fukt för att det ska kunna hända.

Garanti

Den här pumpen täcks av en 3 års garanti mot produktions- och materialfel. Garantin gäller inte mot handhavande fel, kalk, frost eller felaktigt bruk.

Garantin bortfaller om elkabeln kortas eller ingrepp görs i pumpens elektriska delar.

Inköpskvittot gäller som garantisedel.

Vid garantireklamation skall inköpskvittot eller kopia medfölja. Under garantiperioden repareras eller byts pumpen ut (vårt val).

Rotorn är en förslitningsdetalj och omfattas ej av garantin.

Garantin gäller endast pumpen, alltså inga följdskador.

Garantin gäller utöver konsumentköplagen och är ett frivilligt åtagande från leverantören.

Avfallshantering

En defekt pump får inte slängas bland ordinarie hushållssopor utan skall lämnas in på en av kommunen bestämd plats för elmateriel t.ex. en miljöstation. Pondteam är med i elkretsen för återvinning av elavfall

och REPA för återvinning av emballage.
