BRUKSANVISNING 350L Pondteam

Mikropump 350 och 350L

Om pumpen används utomhus bör man ta upp den ur vattnet innan frosten kommer. Sedan ska den rengöras enligt ovanstående beskrivning varas frostfritt tills den återigen kan användas till våren.

Garanti

Pumpen täcks av 3 års garanti mot produktions- och material fel, gällande från inköpsdatumet. Kvitto med datum, gäller som garantibevis och en

kopia av detta ska skickas med pumpen vid reklamationstillfället. Inom garantiperioden reparerar eller byter vi ut de trasiga delarna (vårt val) med original reservdelar, kostnadsfritt. Garantin täcker inte normalt slitage eller skador som uppstätt pga ovarsam hantering, felaktigt användande och/eller ignorering av bruksanvisningens instruktioner.

Om din mikropump är försedd med lampa gäller garantin inte för halogenlampan och skyddsglaset. Det är heller inte tillåtet att korta kabeln, då detta medför att garantin bortfaller.

Avfallshantering

En defekt pump och transformator får inte slängas bland ordinarie hushållssopor utan skall lämnas in på en av kommunen bestämd plats för elmaterial t.ex. på en miljöstation.

Före användning ska man kontrollera att kabeln och kontakten är fria från synliga skador.

Eluttaget ska vara skyddat från fukt och vatten och vara placerat minst 2 meter från närmaste vattenkant.

Den lokala nätspänningen och strömstyrkan ska stämma överrens med upplysningarna på typskylten.

Transformatorn är godkänd för utomhusbruk (IP44), i godkänt eluttag för utomhusbruk.

Lågvoltspumpar och belysning levereras med vattentäta kontakter till de tillhörande utomhus transformatorerna, då dessa är lågvolt, är de helt säkra. Om kontakterna utsätts för direkt regn, behöver de skyddas, vilket kan göras med vattentät tejp.

Pumpen får aldrig köras torr.

Vid skador på kabeln eller motorhuset får pumpen inte användas mer, utan ska kastas. Detta då pumpen inte repareras, då kabeln är ingjuten i motorhuset.

Pumpen är endast avsedd för vattentemperaturer upp till 35 grader och bör inte heller användas i pooler eller badrum.

Underhåll och rengöring

Regelbunden rengöring av filter, rotor och pumphus krävs, så att smuts och kalkavlagringar tas bort innan de blockerar rotorn. Motorn är helgjuten och säkrad mot överhettning, så denna behöver inget underhåll.

Om pumpen stannar, bör man först kontrollera den elektriska

anslutningen. Om denna är okej, är det troligtvis så att pumpen behöver rengöras.

Koppla alltid ur pumpen från eluttaget, innan något arbete utförs på pumpen. Dra av insugsgallret från pumpen. Rotorlocket vrids ett kvarts varv moturs och dras sedan av från pumphuset. Ta ut rotor och axel. Rengör noggrant alla delarna under rinnande, ljummet vatten, med en mjuk borste (t.ex. en gammal tandborste).

Om det finns kalkavlagringar på rotorn, tas dessa bort genom ett bad i avkalkningsmedel, eller utspädd ättiksprit/ättiksyra(1:10) i ca en timme. Borsta därefter bort löst kalk och skölj delarna noga i vatten innan de monteras igen. Se till så att rotorn och rotoraxeln är rätt placerade i rotorlocket, montera sedan detta på plats i pumpen och sätt därefter insugsgallret med filtersvampen på plats.

Om pumpen används i hårt (kalkrikt) vatten, kan det vara nödvändigt att rengöra rotor och rotorbrunnen regelbundet.

Bruksanvisning för Mikropump 350 och 350L (12 Volt)

Var vänlig och läs igenom bruksanvisningen, innan pumpen börjar användas.

Mikropump 350 och 350L är avsedda för användning i mindre vattenarrangemang, som fågelbad, tunnor och små figurer. Pumpen är avsedd för kontinuerlig drift och kan användas både inne och ute. 12 Volt

lågspänning för enkel "gör det själv" installation.

Den kan också användas som fontänpump. Det säkra utförandet i lågvolt gör att pumpen passar i alla miljöer. Pumpen finns både med och utan lampa. Tänk på att när lampan är varm, får den inte hastigt doppas i vatten utan måsta först svalna.

Pumpen består av följande delar:

1. Pumphus med kabel
2. Utomhus transformator (IP44)
3. Rotor
4. Rotorlock
5. Insugsgaller

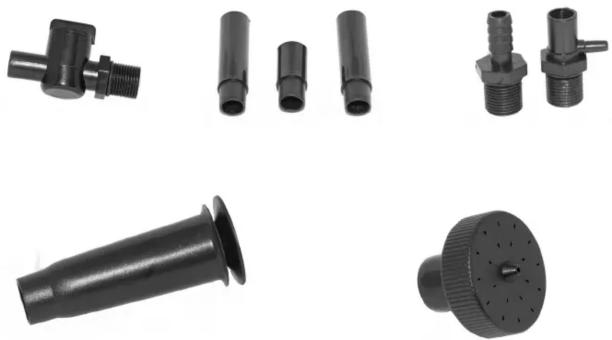

6. Fontänmunstycken (2 st) och slangkoppling (1 st)

Teknisk data

Model 350 350L

Artikelnr. 30165 30166

Spänning 12 Volt 12 Volt

Strömförbrukning 5 watt 15 watt

Kabellängd 7,5 meter 7,5 meter

Max. Lyfthöjd 70 cm 70 cm

Kapacitet 380 l/t 380 l/t

Antal munstycken 2 2

Spotlight Nej Ja (10 watt)

Säkerhetsföreskrifter:

Användande av pumpen i och tillsammans med vattenarrangemang är endast tillåtet när de elektriska installationerna stämmer helt med gällande förordningar. Om man är osäker bör man fråga om råd hos en

auktoriserad elektriker.
