BRUKSANVISNING SuperJet 1000 Pondteam

Fontänset till Superjet 750 Artnr. 30443

Klokkedyse / Klockmunstycke

Udløbsstuds / Utloppsgånga Artnr. 30406

Tovejsventil med på- monteret teleskoprör / Tvåvägsventil med teleskoprör

Lukkeklemme / Låsklämma

Tovejsventil

Var försiktig när du sätter ihop delarna

2 då de annars kan spricka

Dansk

Bruksanvisning för Superjet 750 / 1000

Läs noga igenom den här bruksanvisningen innan pumpen tages i bruk Då vi kontinuerligt förbättrar och utvecklar våra produkter, kan tillbehör m.m. skilja sig från bilderna på förpackningarna m.m.

Vi rekommenderar att Ni tittar på vår hemsida för att se de senaste uppdaterade bruksanvisningerna.

Superjet 750/1000 är gjorda att användas nedsänkta i vatten. Pumparna är avsedda för trädgårdsdammar, fontäner, vattenstenar och vattenkonst både inne och ute.

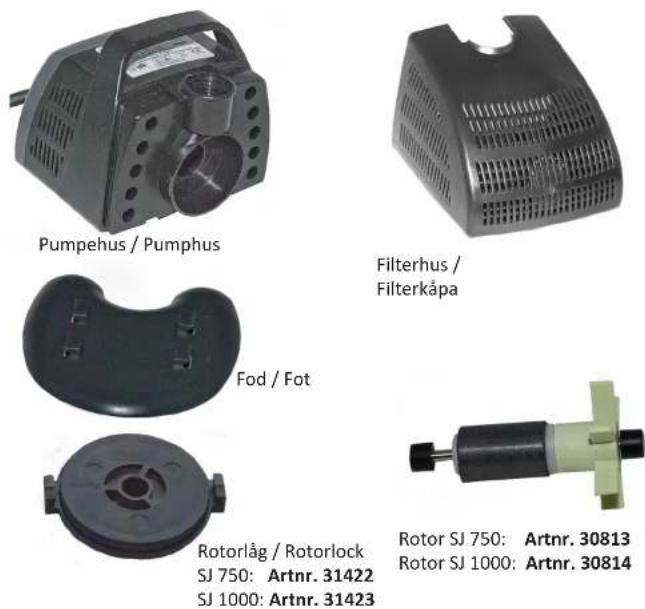

Pumpen består av följande delar:

1. Pumphus med bakre lock och kabel
2. Fot
3. Filterkåpa

4. Rotor

5. Rotorlock

6. Distanshylsa
7. Fontänset

Tekniska specifikationer

Pumptyp 750 1000

Spänning 230V/50Hz 230V/50Hz

Energiförbrukning 10 Watt 14 Watt

Kabelängd 10 meter 10 meter

Utloppsgänga 3/8" 1/2"

Antal munstycken 2 2

Max lyfthöjd 1,4 meter 1,8 meter

Säkerhetsföreskrifter:

Användningen av den här pumpen är endast tillåten i samband med trädgårdsdammar och vattenspel. Den skall installeras i överensstämmelse med gällande elektriska föreskrifter. Vid tvivel skall en auktoriserad

elektriker rådfrågas. Innan pumpen ansluts till elnätet skall kabel och kontakt kontrolleras så det inte finns synliga skador. Eluttaget skall vara placerat minst 2 meter från öppet vatten. Pumpen får bara

kopplas in över en jordfelsbrytare med en brytspänning på max 30 mA.

Elutaget får inte utsättas för fukt eller vatten.

Innan något arbete påbörjas med pumpen skall den kopplas bort genom att kontakten dras ut. Vid skador på kabel eller pumpmotor skall pumpen inte användas. Kabeln är gjuten i pumpen och kan ej repareras.

Pumpen får inte användas av barn eller personer som inte förstår handhavandet.

Pumpen får inte bäras, lyftas eller hänga i kabeln.

Installation

Superjet 750 är avsedd för fontäner i mindre vattenanläggningar. Pumpen är försedd med en 1/2" utloppsgänga där du kan montera en av de medföljande fontänmunstyckena eller teleskopröret för att få munstycket högre upp. Utloppsadaptern är monterad på fabriken och du sätter fast tvåvägsventilen på adaptern. Teleskopröret sätts på tvåvägsventilen och sätts i önskad höjd. Högst upp på teleskopröret sätts önskat fontänmunstycke. Tvåvägsventilen är försedd med en kran så du kan reglera vattentrycket och därmed fontähhöjden. På teleskopröret sitter en rörlig slangadapter (låsklämma), som kan användas för extra cirkulation i dammen, eller för att ansluta någon mindre vattenkonst. På slangadaptern passar 10 mm slang, som sedan kan anslutas till önskad vattenkonst.

Superjet 1000 kan både användas som fontänpump eller till olika vattenkonster.

Den kan också kombineras. Vid användning enbart till vattenkonster monteras den valda slanganslutningen direkt på utloppet. Du kan använda slang med diametern 12/16/19 mm. Slangen fästs i utloppsadaptern plas till önskad vattenkonst.

Skall pumpen användas med fontän börjar du med att skruva i mellan- stycket i utloppsgångan på pumpen. Därefter skruvar du fast trevägsventilen på mellanstycket och teleskopröret skruvas i den vertikala utloppsgångan på trevägsventilen. Teleskopröret kan vara lite trögt men om du vrider lite försiktigt fram och tillbaka går det lättare att få den önskade längden. Till slut fäster du önskat munstycke högst upp. Du kan välja mellan vulkan och klocka. Trevägsventilens vred kan användas till att ställa in önskad höjd på fontänen. Du kan också montera en av de medföljande slangadapters, och med hjälp av vredet kan du reglera trycket till fontän respektive sidoutlopp. Sidoutloppet kan användas för cirkulation eller så fäster du en slang till en mindre vattenkonst.

Pumpen måste vara helt nedsänkt under vatten så att pumphuset

fylls med vatten utan luft.

För att skydda pumpen från att bli smutsig i onödan bör den i dammen placeras på till exempel en tegel eller stenplatta så att den står stadigt och horisontellt. Detta är särskilt viktigt om pumpen används som en fontänpump.

Underhåll och rengöring

Innan rengöring eller andra åtgärder sker på pumpen skall strömmen vara avstängd och kontakten tas ut ur vägguttaget.

För att förlänga pumpens livslängd och hålla den i gott skick, rekommenderas att du regelbundet kontrollerar, och om nödvändigt rengör pumpen. Tryck på sidorna av den främre filterkammaren och

ta bort den från pumphuset. Rotorlocket monteras av genom att rotera det ett kvarts varv motsols och därefter dra av det. Nu kan rotorn avlägsnas och pumpen rengöras med en borste. När rotor och rotorlock åter monteras sätts filterkåpan på plats och pumpen placeras tillbaka i dammen och startas upp. Om pumpen används i kalkrikt vatten kan det vara nödvändigt att rengöra rotor och rotorbrunn från kalk med jämna mellanrum.

Vinterförvaring

Pumpen måste skyddas från att frysa igen och det görs bäst genom att till hösten ta upp den ur vattnet för att rengöra den enligt beskrivningen ovan och därefter bevara pumpen i en hink vatten

som placeras i ett frostfritt rum. Detta förhindrar pumpens lager från att torka.

Garanti

Denna pump täcks av 3 års garanti mot produktions och materialfel som gäller från inköpsdatum. Kvitto med datum gäller som garantibevis och en kopia av detta ska bifogas tillsammans med pumpen vid reklamation.

Under garantiperioden reparerar eller ersätter vi de defekta delarna (värt val) med reservdelar utan kostnad. Garantin täcker inte normalt slitage eller skador till följd av felaktigt handhavande. Rotorn som är en förslitningsdel omfattas inte av garantin.

Förkortning av sladden är inte tillåten och leder till att garantin blir ogiltig.

Avfallshantering

En skadad pump får inte slängas bland normalt avfall, utan måste inlämnas på en av kommunens återvinningsstationer för elektrisk utrustning, till exempel en miljöstation för elavfall. PondTeam är med i elkretsen för miljösäker återvinning och REPA när

det gäller emballage.

Var försiktig när du monterar mun- styckena.

Undvik att skruva och pressa för hårt då plastdetaljer lätt kan spricka

Var försiktig när du sätter ihop delarna då de annars kan spricka.

Mossvägen 17

S-232 37 Arlöv

SE: Tlf. 0046 (0)40-462112

SE: Fax [phone]

Mail [e-mail]

DK Tlf. 0045 44669909

DK Fax [phone]

Mail [e-mail]

Manual version 08-05-2014
