Produkttyp	Elektrisk terrassvärmare
Märke	Wilfa
Modell	Sol S THS-2000
Effektalternativ	1 000 W (ett element) eller 2 000 W (båda elementen)
Värmeelement	Två kvartsslangar (övre och nedre)
Spänning	220-240 V ~ 50 Hz
Ström	8,3 A vid 2 000 W
Strömförsörjning	Klass I, jordad kontakt
Höjd (monterad)	Cirka 2 m
Basdiameter	Cirka 35 cm
Nettovikt	Cirka 6 kg
Justerkbar lutningsvinkel	0° till 22°
Styrtyp	Dragkedjeströmbrytare med effektval
Säkerhetsfunktioner	Antitippbrytare, överhettningsskydd, stänkskyddad design
Rekommenderad monteringshöjd	Minst 1,8 m över golvet
Användning inomhus/utomhus	Både inomhus och utomhus, men kontakten måste vara inomhus
Underhåll	Inget rutinunderhåll krävs; kontakta servicecenter vid problem
Montering krävs	Ja, instruktioner medföljer
Konstruktionsmaterial	Metallbas, aluminiumteleskoprör, plast/komposithölje
Certifieringar	CE, överensstämmer med säkerhets- och EMC-standarder

Vanliga frågor - Sol S THS-2000 WILFA

Hur justerar jag värmarens vinkel?

Vänta först minst 15 minuter efter att du stängt av värmaren så att den kan svalna. Lossa sedan bulten i leden med en skruvmejsel (steg 1). Håll i länken och luta värmarkroppen uppåt eller nedåt till önskad vinkel, mellan 0° och 22° (steg 2). Dra slutligen åt bulten igen (steg 3).

Vad betyder siffrorna på dragkedjeströmbrytaren?

Att dra i strömbrytaren växlar genom positioner: '0' = av, '1' = endast övre värmeelement (1 000 W), '2' = båda elementen (2 000 W), nästa '1' = endast nedre element (1 000 W), och sedan tillbaka till '0'. Det lilla fönstret visar den aktuella inställningen.

Kan jag använda denna värmare inomhus?

Ja, den kan användas både inomhus och utomhus. Kontakten måste dock anslutas till ett inomhusuttag. Placera den inte i omedelbar närhet av badkar, dusch eller swimmingpool.

Vilka säkerhetsfunktioner har värmaren?

Värmaren har en antitippbrytare som automatiskt stänger av den om den välter och startar om när den står upprätt. Den har också överhettningsskydd och är konstruerad för att vara stänkskyddad. Täck inte över värmaren och placera inte brännbart material i närheten.

Hur monterar jag värmaren?

Sätt i det nedre röret i basen och fäst med L-bulten och brickan. Foga ihop mellanröret med det nedre röret med en skruv. Fäst sedan teleskopröret på mellanröret och anslut slutligen värmarkroppen till teleskopröret. Dra åt alla skruvar ordentligt.

Vad ska jag göra om värmaren inte fungerar?

Kontrollera att nätsladden är inkopplad och att strömbrytaren är på. Se till att värmaren står upprätt, eftersom antitippbrytaren kan vara aktiverad. Om den fortfarande inte fungerar, kontakta ett godkänt servicecenter.

Kan jag byta värmeelementen själv?

Nej, värmaren bör inte demonteras av användaren. För eventuella reparationer, inklusive byte av värmeelement, lämna in apparaten till ett godkänt servicecenter för att undvika fara.

Är det säkert att lämna värmaren utan uppsikt?

Även om värmaren har säkerhetsfunktioner rekommenderas det att inte lämna den utan uppsikt, särskilt i närheten av barn, äldre eller husdjur. Stäng alltid av och dra ur kontakten när den inte används.

Hur rengör jag värmaren?

Inget särskilt underhåll krävs. För rengöring, koppla bort strömmen och låt den svalna helt. Torka av utsidan med en mjuk, torr trasa. Använd inte vatten eller rengöringsmedel.

Vilken är den maximala höjden över golvet där jag kan installera värmaren?

Värmaren måste installeras minst 1,8 m över golvet. Se till att den inte är placerad direkt under ett vägguttag. Avståndet till brännbart material bör vara tillräckligt.

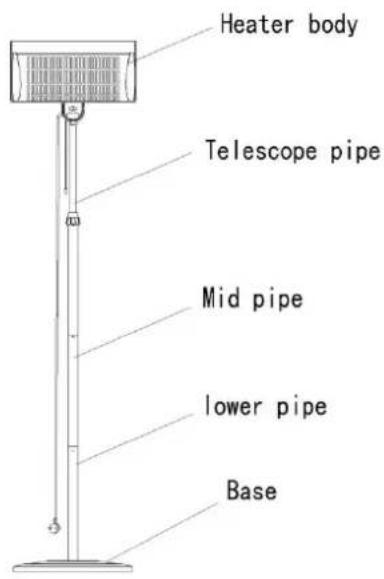

BRUKSANVISNING Sol S THS-2000 WILFA

6 Värmarkropp
7 Teleskoprör
8 Mellanrör
9 Nedre rör
10 Sockel

2- WARNINGAR

• Undvik överhettning genom att inte täcka över värmaren
• Placera inte apparaten nära gardiner eller andra lättantändliga material.
• Denna elektriska utrustning uppfyller gällande krav för elektrisk och elektromagnetisk säkerhet.
• Vidrör aldrig värmaren när den används (risk för brännskador).
• Vidrör aldrig värmaren med våta händer.
• Vrid aldrig den värmande delen av utrustningen när den är i drift. Om du vill ändra lutningsvinkeln för den värmande delen, rekommenderar vi att du väntar i 15 minuter efter att utrustningen slagits av.
• Placera aldrig något föremål (t.ex. handdukar) på värmarens skyddsanordning eftersom det kan leda till överhettning.
• Använd aldrig utrustningen till att torka tvätt.
• Stäng av utrustningen:

○ Efter användning
- I händelse av funktionsstörning
○ Innan den ska rengöras.

- Använd aldrig utrustningen om den har vält.

- Ta aldrig isär utrustningen. En felaktigt reparerad utrustning kan vara farlig att använda. Om du stöter på några problem, lämna då in utrustningen till en godkänd serviceverkstad i vårt nätverk för kundservice.

- Garantin kommer inte att gälla om utrustningen använts felaktigt.

- Använd inte denna värmare i närheten av badkar, dusch eller simbassäng.

- Denna flyttbara utrustning är konstruerad för användning i trädgårdar, och kan användas både inom- och utomhus. Garantin gäller inte om utrustningen använts för yrkesmässigt bruk. Fastän värmaren får användas utomhus, får nätkontakten bara anslutas till ett nätuttag inomhus.

- Värmaren är försedd med en anti-lutningsbrytare som stänger av värmaren om den välter, och automatiskt slår på den igen när den reses upp.

- Utrustningen får inte användas av barn eller personer med nedsatta fysiska, sensoriska eller mentala förmågor, eller bristande erfarenhet och kunskap, såvida de inte övervakas eller får anvisningar.

- Barn ska övervakas så att de inte leker med utrustningen

- Om nätsladden är skadad måste den bytas av tillverkaren, dennes serviceverkstad eller motsvarande, behörig person för att undvika olycksfall.

2-SPÄNNING

Innan du använder utrustningen första gången, kontrollera att spänningen i nätuttaget överensstämmer med spänningen som anges på märkskylten på utrustningen. Detta är en klass I utrustning som måste jordas.

3-SÄKERHET

FÖRSIKTIGHET: Innan montering eller borttagning av utrustningen, kontrollera att värmarens nätkabel, som förser värmaren med ström, är bortkopplad.

• Denna utrustning är konstruerad för användning i trädgårdar, och alla rum i huset, inklusive utrymmen där det finns risk för vattenstänk. Installation och användning av utrustningen måste uppfylla tillämpliga krav i det land där den ska användas.
• När den slås på, när den mycket hög temperatur och kan orsaka brännskador. Säkerställ att alla andra användare är medvetna om riskerna.
• Om du har några tveksamheter rörande installation av värmaren, kontakta i

• Barn, äldre personer och ålderdomssvaga kanske inte alltid är medvetna om farorna som är förknippade med användning av elektrisk utrustning. Tillåt aldrig att denna utrustning används utan övervakning.
• Utrustningen måste placeras så att kontakten är åtkomlig.
• Om nätsladden är skadad måste den bytas av tillverkaren, dennes serviceverkstad eller motsvarande behörig person för att undvika olycksfall.
• Använd inte denna värmare tillsammans med en programmerbar kopplare, timer eller någon annan enhet som slår på värmaren automatiskt, eftersom det finns risk för brand om värmaren är övertäckt eller felaktigt placerad.
• Placera inte apparaten nära gardiner eller andra brännbara material.
• Värmaren får inte placeras omedelbart under ett nätuttag.
• Värmaren måste installeras minst 1,8 m ovanför golvet.

4-MONTERA UTRUSTNINGEN

■ Innan du installerar utrustningen, måste du bryta strömmen med strömbrytaren. Undvika överhettning genom att inte täcka över värmaren. Placera inte apparaten nära gardiner eller andra brännbara material.

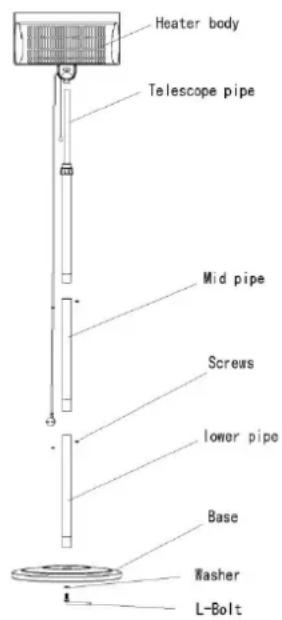

1) Stick in det nedre röret i sockeln och fäst det sedan ordentligt med hjälp av L-bulten

vy 2.

Brickan ska placeras mellan sockeln och L-bulten (vy 2)

2> Sätt ihop mellanröret och det nedre röret med skruv. (vy 2)

3>Sätt i hop teleskopröret och mellanröret med skruv.

(vy 2)

4>Sätt ihop värmarkroppen och teleskopröret och dra fast dem ordentligt med skruven.

(vy 2)

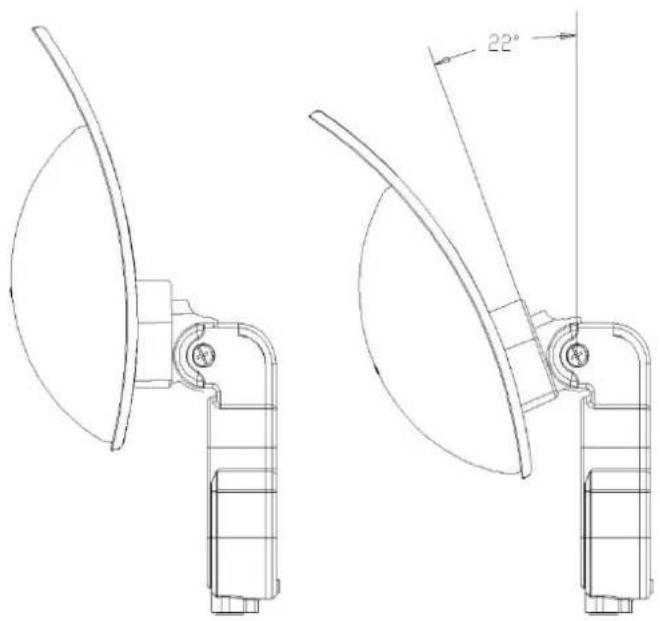

5>. Beroende på önskad användningsvinkel ska värmarkroppens vinkel ställas in i området 0°\~22°

(vy 3)

Vid justering bör du följa de tre nedan angivna stegen (vy 4):

1. Lossa först bulten i fogen med en skruvmejsel (se steg 1)
2. Greppa leden för hand och vrid den uppåt eller nedåt efter önskemål (se steg 2)
3. Dra fast bulten på nytt med skruvmejseln (se steg 3).

Varning: Kom i håg att du alltid måste vänta i 15 minuter efter att utrustningen slagits av innan du ändrar lutningsvinkeln för värmarkroppen.

Utrustningen slås på med hjälp av dragströmställaren, när du drar i kedjan. Samtidigt kan du välja effektinställning genom att läsa av siffrorna "0", "1", "2" i det lilla fönstret i värmarkroppen. Vid varje drag i kedjan ökas siffran med 1, upp till max, och de visas i ordningen 0, 1, 2, 1, 0.

Siffrorna motsvarar följande effekter:

0, innebär att värmaren är avslagen,
1, innebär att det övre värmerörselementet är på och effekten är 1 000 W,
2, innebär att de två värmerörselementen är på och effekten är 2 000 W,
1, innebär att det nedre värmerörselementet är på och effekten är 1 000 W,
0, innebär att sekvensen börjar om och att värmaren är avslagen på nytt.

6-UNDERHÅLL

Utrustningen kräver inget särskilt underhåll. Men i händelse av funktionsstörning, vänligen kontakta behörig serviceverkstad.

Enligt WEEE-direktivet skall elektriskt och elektroniskt avfall samlas in och behandlas separat. Om denna produkt någon gång i framtiden behöver skrotas släng INTE den tillsammans med hushållsavfall. Lämna produkten vid en insamlingspunkt avsedd för elektriskt och elektroniskt avfall.

Marknadsförs i Sverige av:

WILFA AB

BOX 9031

200 39 MALMÖ
