Tuotetyyppi	Sähköinen terassilämmitin
Merkki	Wilfa
Malli	Sol S THS-2000
Tehovaihtoehdot	1 000 W (yksi elementti) tai 2 000 W (molemmat elementit)
Lämmityselementit	Kaksi kvartsiputkea (ylempi ja alempi)
Jännite	220-240 V ~ 50 Hz
Virta	8,3 A teholla 2 000 W
Virtalähdeliitäntä	Luokka I, maadoitettu pistoke
Korkeus (koottuna)	Noin 2 m
Jalustan halkaisija	Noin 35 cm
Nettopaino	Noin 6 kg
Säädettävä kaltevuuskulma	0° - 22°
Ohjaustyyppi	Vetojohtokytkin tehonvalinnalla
Turvaominaisuudet	Kallistussuoja, ylikuumenemissuoja, roiskesuojattu rakenne
Suositeltu asennuskorkeus	Vähintään 1,8 m lattiasta
Sisä-/ulkokäyttö	Molemmat, mutta pistokkeen on oltava sisätiloissa
Huolto	Ei vaadi rutiinihuoltoa; ota yhteyttä huoltokeskukseen ongelmissa
Kokoaminen vaaditaan	Kyllä, ohjeet mukana
Rakennusmateriaalit	Metallijalusta, alumiininen teleskooppiputki, muovi-/komposiittirunko
Sertifikaatit	CE, turvallisuus- ja EMC-standardien mukainen

Usein kysytyt kysymykset - Sol S THS-2000 WILFA

Kuinka säädän lämmittimen kulmaa?

Odota ensin vähintään 15 minuuttia lämmittimen sammuttamisen jälkeen, jotta se jäähtyy. Löysää sitten liitoksen pulttia ruuvitaltalla (vaihe 1). Pidä liittimestä kiinni ja kallista lämmitintä ylös tai alas haluttuun kulmaan, 0° - 22° (vaihe 2). Lopuksi kiristä pultti uudelleen (vaihe 3).

Mitä numerot vetojohtokytkimessä tarkoittavat?

Kytkimen vetäminen käy läpi asennot: '0' = pois, '1' = vain ylempi lämmityselementti (1 000 W), '2' = molemmat elementit (2 000 W), seuraava '1' = vain alempi elementti (1 000 W), sitten takaisin '0':aan. Pieni ikkuna näyttää nykyisen asetuksen.

Voinko käyttää tätä lämmitintä sisätiloissa?

Kyllä, sitä voidaan käyttää sekä sisällä että ulkona. Pistoke on kuitenkin kytkettävä sisätilan pistorasiaan. Älä sijoita sitä kylpyammeen, suihkun tai uima-altaan välittömään läheisyyteen.

Mitä turvaominaisuuksia lämmittimellä on?

Lämmittimessä on kallistussuoja, joka sammuttaa sen automaattisesti, jos se kaatuu, ja käynnistyy uudelleen pystyasennossa. Siinä on myös ylikuumenemissuoja ja se on suunniteltu roiskesuojatuksi. Älä peitä lämmitintä äläkä aseta syttyviä materiaaleja sen lähelle.

Kuinka kokoan lämmittimen?

Työnnä alempi putki jalustaan ja kiinnitä L-pultilla ja aluslevyllä. Liitä keskimmäinen putki alempaan putkeen ruuvilla. Kiinnitä sitten teleskooppiputki keskimmäiseen putkeen ja lopuksi yhdistä lämmittimen runko teleskooppiputkeen. Kiristä kaikki ruuvit kunnolla.

Mitä teen, jos lämmitin ei toimi?

Tarkista, että virtajohto on kytketty ja virrankatkaisin on päällä. Varmista, että lämmitin on pystyasennossa, koska kallistussuoja saattaa olla aktivoitunut. Jos se ei vieläkään toimi, ota yhteyttä valtuutettuun huoltokeskukseen.

Voinko vaihtaa lämmityselementit itse?

Ei, käyttäjä ei saa purkaa lämmitintä. Kaikki korjaukset, mukaan lukien lämmityselementtien vaihto, tulee teettää valtuutetussa huoltokeskuksessa vaaran välttämiseksi.

Onko turvallista jättää lämmitin valvomatta?

Vaikka lämmittimessä on turvaominaisuuksia, on suositeltavaa olla jättämättä sitä valvomatta, erityisesti lasten, vanhusten tai lemmikkien lähellä. Kytke aina pois päältä ja irrota pistoke, kun et käytä sitä.

Kuinka puhdistan lämmittimen?

Erityistä huoltoa ei tarvita. Puhdistaaksesi irrota virta ja anna sen jäähtyä kokonaan. Pyyhi ulkopinta pehmeällä, kuivalla liinalla. Älä käytä vettä tai puhdistusaineita.

Mikä on enimmäiskorkeus lattiasta, johon voin asentaa lämmittimen?

Lämmitin on asennettava vähintään 1,8 m lattiasta. Varmista, ettei se ole suoraan pistorasian alapuolella. Etäisyys syttyviin materiaaleihin on oltava riittävä.

KÄYTTÖOHJE Sol S THS-2000 WILFA

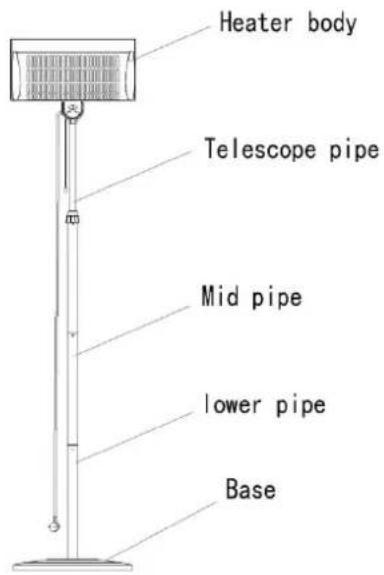

16 Lämpöelementti
17 Teleskooppiputki
18 Varren keskiosa
19 Varren alaosa
20 Jalusta

4- VAROITUKSET

■ Terassilämmitintä ei saa peittää ylikuumenemisen välttämiseksi
- Älä sijoita laitetta verhojen tai muun palavan materiaalin läheisyyteen

Tämä sähkölaite täyttää teknistä turvallisuutta ja sähkömagneettista yhteensopivuutta koskevat standardit.

■ Terassilämmitintä ei saa koskaan koskettaa sen ollessa päällä (palovammojen vaara)

■ Älä kosketa laitetta märin käsin.

- Älä käännä laitteen lämpöelementtiä sen ollessa kytkettynä päälle. Kun haluat muuttaa lämpöelementin kallistusastetta, suosittelemme, että odotat

15 minuuttia laitteen pois päältä kytkemisen jälkeen.

- Älä koskaan laita mitään terassilämmittimen turvaristikon päälle (esim.

pyyheliinoja), koska se voi aiheuttaa laitteen ylikuumenemisen.

- Älä koskaan käytä laitetta pyykin kuivatukseen.

■ Kytke laite pois päältä:

- Käytön jälkeen

- Toimintahäiriön sattuessa

- Ennen puhdistamista

- Älä käytä laitetta, jos se on kaatunut.

- Älä irrota laitteen osia toisistaan. Väärin korjattu laite saattaa olla vaarallinen käyttäjälleen. Jos ilmenee ongelmia, tuo laite johonkin valtuutettuun huoltoliikkeeseemme

○ Takuu ei korvaa vahinkoja, jotka johtuvat väärästä käytöstä.

- Älä käytä terassilämmitintä kylpyhuoneen, suihkun tai uima-altaan välittömässä läheisyydessä.

- Tämä siirrettävä laite on suunniteltu käytettäväksi pihoilla, ulkona ja sisällä. Takuu ei kata laitteen ammatillista käyttöä. Vaikka terassilämmitintä voi käyttää ulkona, sen pistoke on liitettävä sisällä olevaan pistorasiaan.

Terassilämmittimessä on kaatumiskytkin, joka kytkee terassilämmittimen pois päältä, jos se kaatuu, ja automaattisesti takaisin päälle, kun laite on jälleen oikeassa asennossa.

Lapset ja fyysisesti tai psyykkisesti rajoittuneet taidot omaavat tai puutteellisen kokemuksen tai tiedot omaavat henkilöt voivat käyttää laitetta vain valvonnan alaisena tai vastuullisen opastuksen jälkeen.

■ Lapsille on kerrottava, että laitteella ei saa leikkiä

■ Jos liitosjohto vioittuu, on valmistajan, valmistajan valtuuttaman huoltoliikkeen tai ammattitaitoisen henkilön vaihdettava se vaaran välttämiseksi.

2 - JÄNNITE

Ennen ensimmäistä käyttökertaa on varmistettava, että käyttöpaikan verkkovirran jännite vastaa laitteessa ilmoitettua jännitettä. Tämä laite on maadoitettava.

3 - TURVALLISUUS

VAROITUS: Varmista, että terassilämmittimen pistoke on irrotettu

pistorasiasta ennen laitteen kiinnittämistä tai siirtämistä.

Tämä laite on suunniteltu käytettäväksi pihoilla ja kaikissa sisätiloissa, myös tiloissa, joissa on vesiroiskeiden vaara. Laitteen asentamisen ja käytön tulee noudattaa laitteen käyttömaan kyseisiä standardeja.
Tällainen sähköinen lämmityslaite on hyvin kuuma, kun se on kytketty päälle ja saattaa aiheuttaa palovammoja. Varmista, että kaikki käyttäjät tiedostavat laitteeseen liittyvät vaarat.
■ Jos olet epävarma terassilämmittimen asennusmahdollisuuksista, kysy neuvoa ammattitaitoiselta sähköasentajalta.
Lapset, vanhukset ja vajaakuntoiset eivät ehkä aina ole selvillä sähkölaitteiden käyttöön liittyvistä vaaroista. Älä koskaan anna tätä laitetta heidän käyttöönsä ilman valvontaa.
■ Laite on sijoitettava siten, että pistoke on käden ulottuvilla.
- Jos liitosjohto vioittuu, on valmistajan, valmistajan valtuuttaman huoltoliikkeen tai vastaavan ammattitaitoisen henkilön vaihdettava se vaaran välttämiseksi.
- Älä liitä terassilämmitintä ohjelmointiyksikköön, ajastimeen tai muuhun yksikköön, joka kytkee sen päälle automaattisesti, koska terassilämmittimen peittämiseen tai vääärään sijoittamiseen liittyy tulipalon vaara.
- Älä sijoita laitetta verhojen tai muiden palavien materiaalien läheisyyteen.
■ Terassilämmitintä ei saa sijoittaa välittömästi pistorasian alle.
■ Terassilämmittimen on oltava vähintään 1,8 metriä lattiapinnan yläpuolella.

4 - ASENNUSOHJE

Kytke laite pois verkkovirrasta ennen laitteen asennusta. Ylikuumenemisen välttämiseksi terassilämmitintä ei saa peittää. Älä sijoita laitetta verhojen tai muiden palavien materiaalien läheisyyteen.

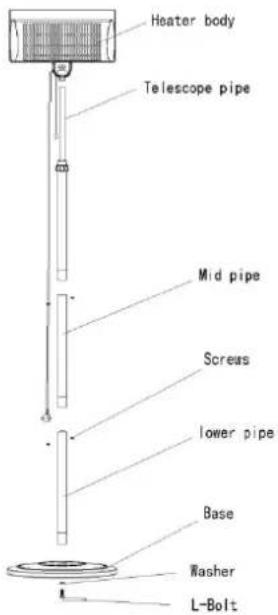

1. Aseta varsi jalustaan ja kiinnitä se hyvin L-ruuvin avulla.

Kuva 2

Välilevy tulee jalustan ja L-ruuvin väliin (kuva nro 2).

1. Kiinnitä varren keskiosa ja alaosa toisiinsa ruuvilla (kuva nro 2).
2. Kiinnitä teleskooppivarsi ja varren keskiosa toisiinsa ruuvilla (kuva nro 2).
3. Kiinnitä lämpöelementtiosa ja teleskooppivarsi toisiinsa ja ruuvaa ne kiinni toisiinsa ruuvilla (kuva nro 2).

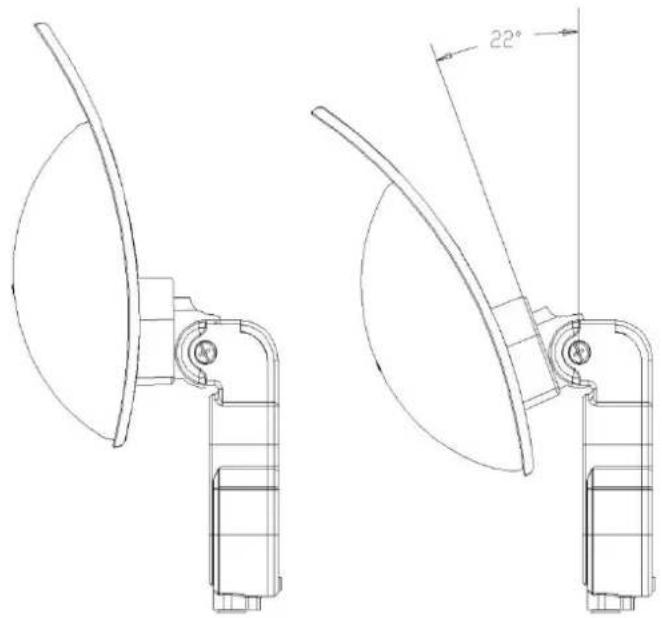

4. Lämpöelementin kaltevuutta voi säädellä haluamaansa asentoon 0° ja 22° väliltä (kuva nro 3).

Säädä kaltevuus noudattaen seuraavia kolmea vaihetta (kuva nro 4):

1. Löysää liitoskohdan ruuvia ruuvimeisselillä (katso kohta nro 1).
2. Tartu liitoskohtaan ja käännä sitä haluamaasi suuntaan, ylös- tai alaspäin (katso kohta nro 2).
3. Kiristä ruuvi uudelleen ruuvimeisselillä (katso kohta nro 3).

Varoitus: Muista aina odottaa 15 minuuttia laitteen pois päältä kytkemisen jälkeen ennen kuin muutat lämpöelementin kaltevuutta.

Laite kytketään päälle vetonarusta vetämällä. Narusta vetämällä säädät myös laitteen toimintavirran, joka näkyy lämpöelementissä olevasta pienestä ruudusta "0", "1" tai "2". Luku vaihtuu joka kerta, kun vedät narusta, järjestyksessä 0-1-2-1-0.

Täydellä kierroksella luvut merkitsevät seuraavaa:

0 tarkoittaa, että terassilämmitin on pois päältä.

1 tarkoittaa, että ylempi lämpöputkielementti on päällä 1000W:n teholla

2 tarkoittaa, että molemmat lämpöputkielementit ovat päällä 2000W:n teholla

1 tarkoittaa, että alempi lämpöputkielementti on päällä 1000W:n teholla

0 tarkoittaa, että terassilämmitin on jälleen pois päältä.

6 - HUOLTO

Laite ei tarvitse mitään erityistä huoltoa. Toimintahäiriön sattuessa ota välittömästi yhteyttä valtuutettuun huoltoliikkeeseen.

Maahantuoja:

Oy Hedoy Ab

Lauttasaarentie 50

00200 Helsinki

puh: [phone]

fax: [phone]

www.hedoy.fi

Oy Hedoy Ab myöntää 2 vuoden takuun maahantuomilleen Wilfa-tuotteille.

Tämä takuu kattaa tuotteessa ostohetkellä olevat puutteet sekä materiaali-

ja valmistevirheet, jotka ilmenevät 2 vuoden kuluessa laskettuna ostopäivästä.

Muilta osin noudatamme yleisiä takuuehtoja TE-2002.

Tämä takuu ei vaikuta kansallisen lainsäädännön mukaisiin kuluttajan oi-keuksiin.
