Produkttyp	Infrarödvärmare
Märke	Wilfa
Modell	Sol THW-2000
Effektinställningar	1000 W (ett element) / 2000 W (båda elementen)
Spänning	220-240 V, 50 Hz (Klass I, jordad)
Monteringstyp	Väggmonterad (fäste ingår)
Justervinkel	10° till 32° lutning
Kontroll	Dragkedjeströmställare (0-1-2-1-0 cykel)
Säkerhetsfunktioner	Tippskydd, överhettningsskydd, stänkskyddad design
Användningsplats	Inomhus och utomhus (kontakten måste vara inomhus)
Avståndskrav	Minst 0,9 m från sidor och ovan, minst 1,8 m över golv
Värmeelement	Två kvartsrör
Installation	Kräver 4 hål (140 mm horisontellt avstånd, 98 mm vertikalt avstånd)
Nominell effekt	2000 W max
Material	Metallhölje med skyddsgaller
Garanti	Standard tillverkargaranti (gäller ej vid felaktig användning)
Underhåll	Inget speciellt underhåll; rengör med torr trasa, doppa inte i vatten
Reservdelar	Kontakta auktoriserat servicecenter

Vanliga frågor - Sol THW-2000 WILFA

Hur justerar jag värmarens vinkel?

Vänta 15 minuter efter att du stängt av värmaren. Lossa sedan bulten i leden med en skruvmejsel, luta huvudet manuellt till önskad vinkel (mellan 10° och 32°) och dra åter åt bulten.

Vilka effektinställningar finns och hur ändrar jag dem?

Använd dragkedjan. Varje drag cyklar genom: 0 (av) -> 1 (endast övre rör, 1000W) -> 2 (båda rören, 2000W) -> 1 (endast nedre rör, 1000W) -> 0 (av). Inställningen visas i ett litet fönster.

Kan jag använda värmaren i badrummet?

Nej. Manualen anger: Använd inte denna värmare i närheten av badkar, dusch eller simbassäng. Den är stänkskyddad men inte avsedd för våtrum.

Vad är minimiavståndet till brännbara material?

Värmaren måste vara minst 0,9 meter (3 fot) från brännbara material på alla sidor, och minst 1,8 meter över golvet.

Hur installerar jag värmaren på väggen?

1) Markera två horisontella linjer med 98 mm mellanrum. 2) Borra fyra hål: två på den övre linjen med 140 mm mellanrum, två på den nedre linjen centrerade. 3) Sätt i plastpluggar. 4) Skruva i två skruvar i de övre pluggarna så att 8 mm sticker ut. 5) Häng värmaren på de övre skruvarna och fäst med en skruv genom det nedre hålet.

Vad gör jag om värmaren välter?

Om värmaren tippar stänger tippskyddet automatiskt av den. När den återställs till upprätt läge slås den på igen. Använd aldrig värmaren om den har vält förrän den står ordentligt upprätt.

Kan jag använda förlängningssladd eller timer med denna värmare?

Nej. Manualen varnar: Använd inte denna värmare med en programmerare, timer eller annan enhet som slår på värmaren automatiskt, eftersom det finns risk för brand om värmaren är täckt eller felplacerad.

Hur rengör jag värmaren?

Stäng av och dra ur kontakten. Låt den svalna helt. Torka av utsidan med en torr eller lätt fuktad trasa. Doppa inte i vatten och använd inte starka kemikalier.

Vad betyder '0', '1', '2' i fönstret?

0 = av, 1 = ett värmerör på (1000W), 2 = båda rören på (2000W). Cykeln går 0, 1, 2, 1, 0 när du drar i kedjan.

Är värmaren säker att lämna utan tillsyn?

Värmaren har tippskydd och överhettningsskydd, men allmänna säkerhetsriktlinjer rekommenderar att inte lämna den utan tillsyn, särskilt nära barn, äldre eller husdjur. Stäng alltid av efter användning.

BRUKSANVISNING Sol THW-2000 WILFA

• Undvik överhettning genom att inte täcka över värmaren
• Placera inte apparaten nära gardiner eller andra lättantändliga material.
• Denna elektriska utrustning uppfyller gällande krav för elektrisk och elektromagnetisk säkerhet.
• Vidrör aldrig värmaren när den används (risk för brännskador).
• Vidrör aldrig värmaren med våta händer.

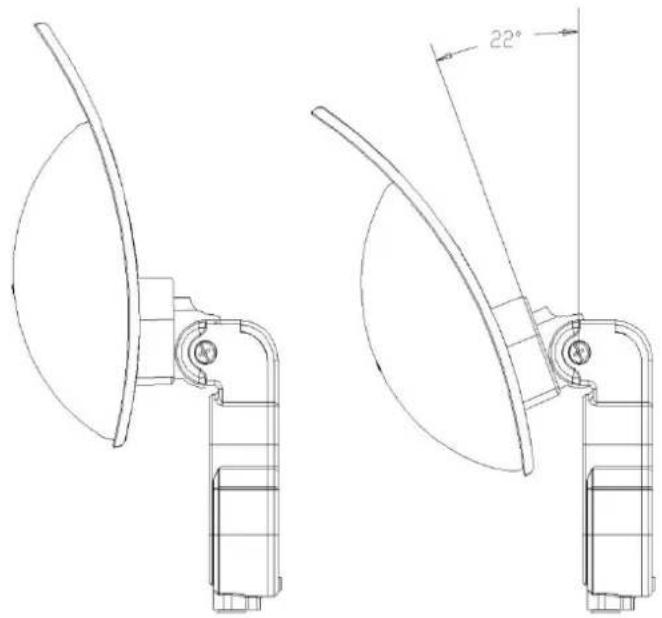

• Vrid aldrig den värmande delen av utrustningen när den är i drift. Om du vill ändra lutningsvinkeln för den värmande delen, rekommenderar vi att du väntar i 15 minuter efter att utrustningen slagits av.
• Placera aldrig något föremål (t.ex. handdukar) på värmarens skyddsanordning eftersom det kan leda till överhettning.
• Använd aldrig utrustningen till att torka tvätt.

• Stäng av utrustningen:

• Efter användning

• I händelse av funktionsstörning
  ○ Innan den ska rengöras.

- Använd aldrig utrustningen om den har vält.

• Ta aldrig isär utrustningen. En felaktigt reparerad utrustning kan vara farlig att använda. Om du stöter på några problem, lämna då in utrustningen till en godkänd serviceverkstad i vårt nätverk för kundservice.
• Garantin kommer inte att gälla om utrustningen använts felaktigt.
• Använd inte denna värmare i närheten av badkar, dusch eller simbassäng.
• Denna flyttbara utrustning är konstruerad för användning i trädgårdar, och kan användas både inom- och utomhus. Garantin gäller inte om utrustningen använts för yrkesmässigt bruk. Fastän värmaren får

användas utomhus, får nätkontakten bara anslutas till ett nätuttag inomhus.

• Värmaren är försedd med en anti-lutningsbrytare som stänger av värmaren om den välter, och automatiskt slår på den igen när den reses upp.
• Utrustningen får inte användas av barn eller personer med nedsatta fysiska, sensoriska eller mentala förmågor, eller bristande erfarenhet och kunskap, såvida de inte övervakas eller får anvisningar.
• Barn ska övervakas så att de inte leker med utrustningen
• Om nätsladden är skadad måste den bytas av tillverkaren, dennes serviceverkstad eller motsvarande, behörig person för att undvika olycksfall.

2-SPÄNNING

Innan du använder utrustningen första gången, kontrollera att spänningen i nätuttaget överensstämmer med spänningen som anges på märkskylten på utrustningen. Detta är en klass I utrustning som måste jordas.

3-SÄKERHET

FÖRSIKTIGHET: Innan montering eller borttagning av utrustningen, kontrollera att värmarens nätkabel, som förser värmaren med ström, är bortkopplad.

• Denna utrustning är konstruerad för användning i trädgårdar, och alla rum i huset, inklusive utrymmen där det finns risk för vattenstänk. Installation och användning av utrustningen måste uppfylla tillämpliga krav i det land där den ska användas.
• När den slås på, när den mycket hög temperatur och kan orsaka brännskador. Säkerställ att alla andra användare är medvetna om riskerna.
• Om du har några tveksamheter rörande installation av värmaren, kontakta i så fall en behörig elektriker.
• Barn, äldre personer och ålderdomssvaga kanske inte alltid är medvetna om farorna som är förknippade med användning av elektrisk utrustning. Tillåt aldrig att denna utrustning används utan övervakning.
• Utrustningen måste placeras så att kontakten är åtkomlig.
• Om nätsladden är skadad måste den bytas av tillverkaren, dennes serviceverkstad eller motsvarande behörig person för att undvika olycksfall.
• Använd inte denna värmare tillsammans med en programmerbar kopplare, timer eller någon annan enhet som slår på värmaren automatiskt, eftersom det finns risk för brand om värmaren är övertäckt eller felaktigt placerad.
• Placera inte apparaten nära gardiner eller andra brännbara material.
• Värmaren får inte placeras omedelbart under ett nätuttag.
• Värmaren måste installeras minst 1,8 m ovanför golvet.

4- MONTERA VÄRMAREN PÅ VÄGG

WARNING: Värmaren bör placeras på en vägg där det inte finns något brännbart material ovanför den, och värmarens övriga sidor är minst 0,9 m från närmaste antändliga material.

Innan du installerar utrustningen måste du bryta strömmen med strömbrytaren.

Montera värmaren på väggen innan du börjar använda den. Här följer de steg som krävs för installation:

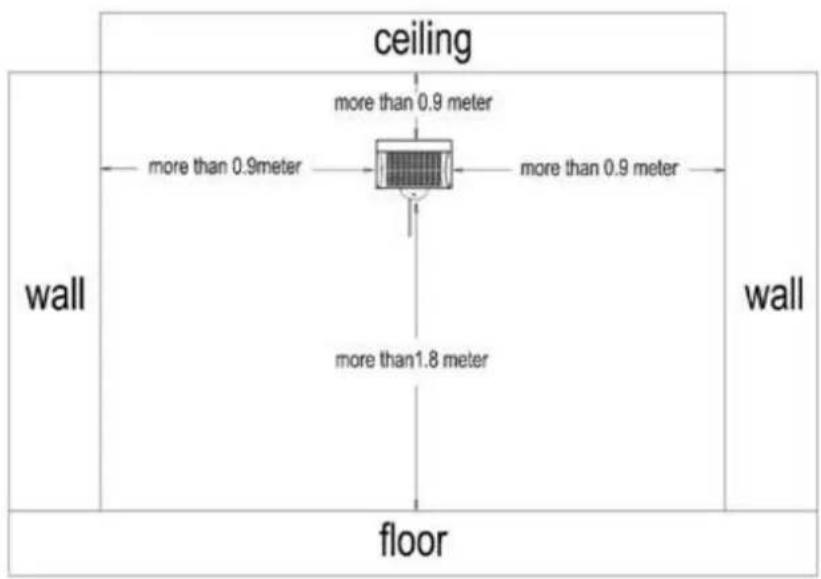

4-1. När värmaren monteras måste det finns tillräckligt med fritt utrymme runt den. Se vy 2

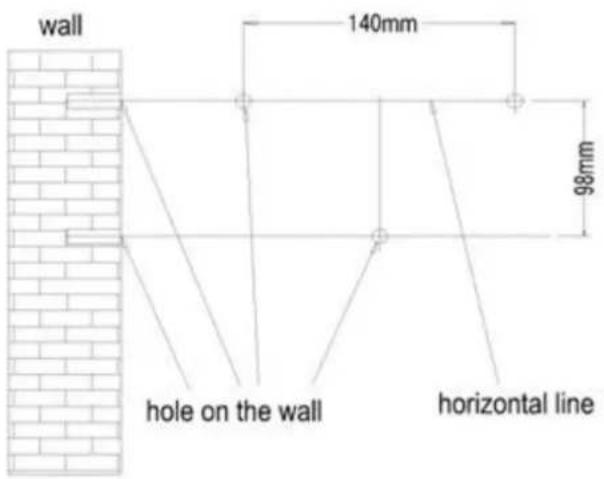

4-2. Rita två horisontella linjer på väggen med ett inbördes avständ av 98 mm. Borra sedan två hål på varje horisontell linje. Var noga med att välja de fyra hålens diameter lika med plastpluggarnas (inkluderas separat i plastpåsen i presentasken), och hålens djup lika med plastpluggarnas längd. Avståndet mellan de två hålen på den övre horisontella linjen ska vara 140 mm, och mittsymmetriskt med hålet på den nedre linjen. Se vy 3.

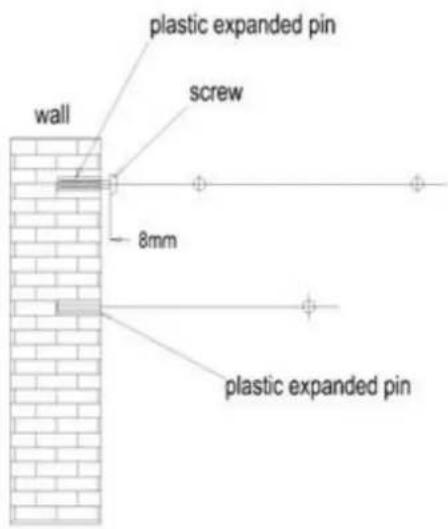

4-3. Sätt in plastpluggarna i de tre hålen i väggen. Se vy 4

Vy4.

4-4. Fäst två skruvar i de övre pluggarna. Låt skruvskallarna sticka ut 8 mm. Se vy 4

4-5. Häng upp värmaren i de utstickande skruvskallarna och skjut in dem i nyckelhålen på värmarens baksida. Fäst sedan värmaren på väggen med en skruv som går genom det nedre hålet i värmaren och vidare in i plastpluggen i väggen.

Varning: Kom i håg att du alltid måste vänta i 15 minuter efter att utrustningen slagits av innan du ändrar lutningsvinkeln för värmarkroppen.

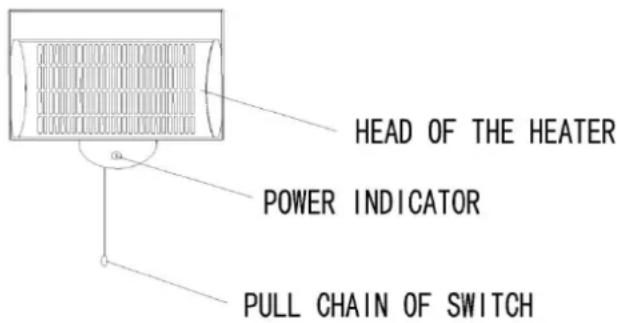

Utrustningen slås på med hjälp av dragströmställaren, när du drar i kedjan. Samtidigt kan du välja effektinställning genom att läsa av siffrorna “0”, “1”, “2” i det lilla fönstret i värmarkroppen. Vid varje drag i kedjan ökas siffran med 1, upp till max, och de visas i ordningen 0, 1, 2, 1, 0.

Siffrorna motsvarar följande effekter:

0, innebär att värmaren är avslagen,

1, innebär att det övre värmerörselementet är på och effekten är 1 000 W,

2, innebär att de två värmerörselementen är på och effekten är 2 000 W,

1, innebär att det nedre värmerörselementet är på och effekten är 1 000 W,

0, innebär att sekvensen börjar om och att värmaren är avslagen på nytt.

6-UNDERHÅLL

Utrustningen kräver inget särskilt underhåll. Men i händelse av funktionsstörning, vänligen kontakta behörig serviceverkstad.

Enligt WEEE-direktivet skall elektriskt och elektroniskt avfall samlas in och behandlas separat. Om denna produkt någon gång i framtiden behöver skrotas släng INTE den tillsammans med hushållsavfall. Lämna produkten vid en insamlingspunkt avsedd för elektriskt och elektroniskt avfall.

Marknadsförs i Sverige av:

WILFA AB

BOX 9031

200 39 MALMÖ
