Sol THW-2000 - Lämmityslaite WILFA - Ilmainen käyttöohje ja opas

Tuotetyyppi	Infrapunalämmitin
Merkki	Wilfa
Malli	Sol THW-2000
Tehoasetukset	1000W (yksi elementti) / 2000W (molemmat elementit)
Jännite	220-240 V, 50 Hz (luokka I, maadoitettu)
Asennustapa	Seinäasennus (kiinnitysteline mukana)
Säädettävä kulma	10° - 32° kallistus
Ohjaus	Vetoketjukytkin (0-1-2-1-0 sykli)
Turvaominaisuudet	Kallistuskytkin, ylikuumenemissuoja, roiskesuojattu rakenne
Käyttöpaikka	Sisä- ja ulkokäyttöön (pistokkeen on oltava sisällä)
Vapaatila	Vähintään 0,9 m sivuilta ja ylhäältä, väh. 1,8 m lattiasta
Lämmityselementit	Kaksi kvartsiputkea
Asennus	Vaatii 4 reikää (140 mm vaakaväli, 98 mm pystyväli)
Nimellisteho	2000 W max
Materiaali	Metallikotelo turvasäleiköllä
Takuu	Valmistajan vakiotakuu (raukeaa väärinkäytössä)
Huolto	Ei erityistä huoltoa; puhdistus kuivalla liinalla, älä upota
Varaosat	Ota yhteyttä valtuutettuun huoltoliikkeeseen

Usein kysytyt kysymykset - Sol THW-2000 WILFA

Kuinka säädän lämmittimen pään kulmaa?

Odota 15 minuuttia lämmittimen sammuttamisen jälkeen. Löysää sitten nivelellä oleva pultti ruuvimeisselillä, käännä pää manuaalisesti haluttuun kulmaan (10° - 32°) ja kiristä pultti uudelleen.

Mitkä ovat tehoasetukset ja miten vaihdan niitä?

Käytä vetoketjua. Jokainen veto kiertää läpi: 0 (pois) -> 1 (vain ylempi putki, 1000W) -> 2 (molemmat putket, 2000W) -> 1 (vain alempi putki, 1000W) -> 0 (pois). Asetus näkyy pienessä ikkunassa.

Voinko käyttää tätä lämmitintä kylpyhuoneessa?

Ei. Käyttöohjeessa todetaan: Älä käytä tätä lämmitintä kylpyammeen, suihkun tai uima-altaan välittömässä läheisyydessä. Se on roiskesuojattu, mutta ei sovellu märkiin tiloihin.

Mikä on vähimmäisetäisyys syttyvistä materiaaleista?

Lämmittimen on oltava vähintään 0,9 metrin (3 jalan) päässä palavista materiaaleista kaikilla sivuilla ja vähintään 1,8 metrin korkeudella lattiasta.

Kuinka asennan lämmittimen seinälle?

1) Merkitse kaksi vaakaviivaa 98 mm:n välein. 2) Poraa neljä reikää: kaksi ylempään viivaan 140 mm:n välein, kaksi alempaan viivaan keskitetysti. 3) Aseta muoviset laajennustapit. 4) Kierrä kaksi ruuvia ylempiin tappeihin jättäen 8 mm ulos. 5) Ripusta lämmitin ylempiin ruuveihin ja kiinnitä ruuvilla alemman reiän kautta.

Mitä teen, jos lämmitin kaatuu?

Jos lämmitin kaatuu, kallistuskytkin sammuttaa sen automaattisesti. Kun se on palautettu pystyasentoon, se käynnistyy uudelleen. Älä koskaan käytä lämmitintä, jos se on kaatunut, ennen kuin se on kunnolla pystyssä.

Voinko käyttää jatkojohtoa tai ajastinta tämän lämmittimen kanssa?

Ei. Käyttöohje varoittaa: Älä käytä tätä lämmitintä ohjelmoijan, ajastimen tai minkään muun laitteen kanssa, joka kytkee lämmittimen automaattisesti päälle, koska on olemassa tulipaloriski, jos lämmitin on peitetty tai asetettu väärin.

Kuinka puhdistan lämmittimen?

Sammuta ja irrota lämmitin pistorasiasta. Anna sen jäähtyä kokonaan. Pyyhi ulkopinta kuivalla tai hieman kostealla liinalla. Älä upota veteen tai käytä voimakkaita kemikaaleja.

Mitä ikkunassa olevat '0', '1', '2' tarkoittavat?

0 = pois, 1 = yksi lämmitysputki päällä (1000W), 2 = molemmat putket päällä (2000W). Kierros on 0, 1, 2, 1, 0, kun vedät ketjua.

Onko lämmitin turvallinen jättää ilman valvontaa?

Lämmittimessä on kallistuskytkin ja ylikuumenemissuoja, mutta yleiset turvallisuusohjeet suosittelevat, ettei sitä jätetä ilman valvontaa, varsinkaan lasten, vanhusten tai lemmikkien lähellä. Sammuta aina käytön jälkeen.

KÄYTTÖOHJE Sol THW-2000 WILFA

■ Terassilämmitintä ei saa peittää ylikuumenemisen välttämiseksi ○ Älä sijoita laitetta verhojen tai muun palavan materiaalin läheisyyteen
Tämä sähkölaite täyttää teknistä turvallisuutta ja sähkömagneettista yhteensopivuutta koskevat standardit.
■ Terassilämmitintä ei saa koskaan koskettaa sen ollessa päällä (palovammojen vaara)
■ Älä kosketa laitetta märin käsin.
- Älä käännä laitteen lämpöelementtiä sen ollessa kytkettynä päälle. Kun haluat muuttaa lämpöelementin kallistusastetta, suosittelemme, että odotat 15 minuuttia laitteen pois päältä kytkemisen jälkeen.
- Älä koskaan laita mitään terassilämmittimen turvaristikon päälle (esim. pyyheliinoja), koska se voi aiheuttaa laitteen ylikuumenemisen. - Älä koskaan käytä laitetta pyykin kuivatukseen.
■ Kytke laite pois päältä:

• Käytön jälkeen
• Toimintahäiriön sattuessa
• Ennen puhdistamista

- Älä käytä laitetta, jos se on kaatunut.

- Älä irrota laitteen osia toisistaan. Väärin korjattu laite saattaa olla vaarallinen käyttäjälleen. Jos ilmenee ongelmia, tuo laite johonkin valtuutettuun

huoltoliikkeeseemme

○ Takuu ei korvaa vahinkoja, jotka johtuvat väärästä käytöstä.

• Älä käytä terassilämmitintä kylpyhuoneen, suihkun tai uima-altaan välittömässä läheisyydessä.
• Tämä siirrettävä laite on suunniteltu käytettäväksi pihoilla, ulkona ja sisällä. Takuu ei kata laitteen ammatillista käyttöä. Vaikka terassilämmitintä voi käyttää ulkona, sen pistoke on liitettävä sisällä olevaan pistorasiaan.

Terassilämmittimessä on kaatumiskytkin, joka kytkee terassilämmittimen pois päältä, jos se kaatuu, ja automaattisesti takaisin päälle, kun laite on jälleen oikeassa asennossa.

Lapset ja fyysisesti tai psyykkisesti rajoittuneet taidot omaavat tai puutteellisen kokemuksen tai tiedot omaavat henkilöt voivat käyttää laitetta vain valvonnan alaisena tai vastuullisen opastuksen jälkeen.
■ Lapsille on kerrottava, että laitteella ei saa leikkiä
■ Jos liitosjohto vioittuu, on valmistajan, valmistajan valtuuttaman huoltoliikkeen tai ammattitaitoisen henkilön vaihdettava se vaaran välttämiseksi.

2 - JÄNNITE

Ennen ensimmäistä käyttökertaa on varmistettava, että käyttöpaikan verkkovirran jännite vastaa laitteessa ilmoitettua jännitettä. Tämä laite on maadoitettava.

3 - TURVALLISUUS

VAROITUS: Varmista, että terassilämmittimen pistoke on irrotettu pistorasiasta ennen laitteen kiinnittämistä tai siirtämistä.

Tämä laite on suunniteltu käytettäväksi pihoilla ja kaikissa sisätiloissa, myös tiloissa, joissa on vesiroiskeiden vaara. Laitteen asentamisen ja käytön tulee noudattaa laitteen käyttömaan kyseisiä standardeja.
Tällainen sähköinen lämmityslaite on hyvin kuuma, kun se on kytketty päälle ja saattaa aiheuttaa palovammoja. Varmista, että kaikki käyttäjät tiedostavat laitteeseen liittyvät vaarat.
■ Jos olet epävarma terassilämmittimen asennusmahdollisuuksista, kysy neuvoa ammattitaitoiselta sähköasentajalta.
Lapset, vanhukset ja vajaakuntoiset eivät ehkä aina ole selvillä sähkölaitteiden

käyttöön liittyvistä vaaroista. Älä koskaan anna tätä laitetta heidän käyttöönsä ilman valvontaa.

■ Laite on sijoitettava siten, että pistoke on käden ulottuvilla.
■ Jos liitosjohto vioittuu, on valmistajan, valmistajan valtuuttaman huoltoliikkeen tai vastaavan ammattitaitoisen henkilön vaihdettava se vaaran välttämiseksi.
- Älä liitä terassilämmitintä ohjelmointiyksikköön, ajastimeen tai muuhun yksikköön, joka kytkee sen päälle automaattisesti, koska terassilämmittimen peittämiseen tai väärään sijoittamiseen liittyy tulipalon vaara.
- Älä sijoita laitetta verhojen tai muiden palavien materiaalien läheisyyteen.
■ Terassilämmitintä ei saa sijoittaa välittömästi pistorasian alle.
■ Terassilämmittimen on oltava vähintään 1,8 metriä lattiapinnan yläpuolella.

4- TERASSILÄMMITTIMEN KIINNITTÄMINEN SEINÄLLE

VAROITUS: Terassilämmitin tulee sijoittaa seinälle siten, että sen yläpuolella ei ole mitään palavaa materiaalia. Terassilämmittimen molemmilla puolilla tulee olla vähintään 0,9 m etäisyyttä mahdollisiin palaviin materiaaleihin

- Kytke laite pois päältä irrottamalla pistoke ennen laitteen asentamista.

Asenna terassilämmitin seinälle ennen kuin otat sen käyttöön. Seuraa alla olevia vaiheita:

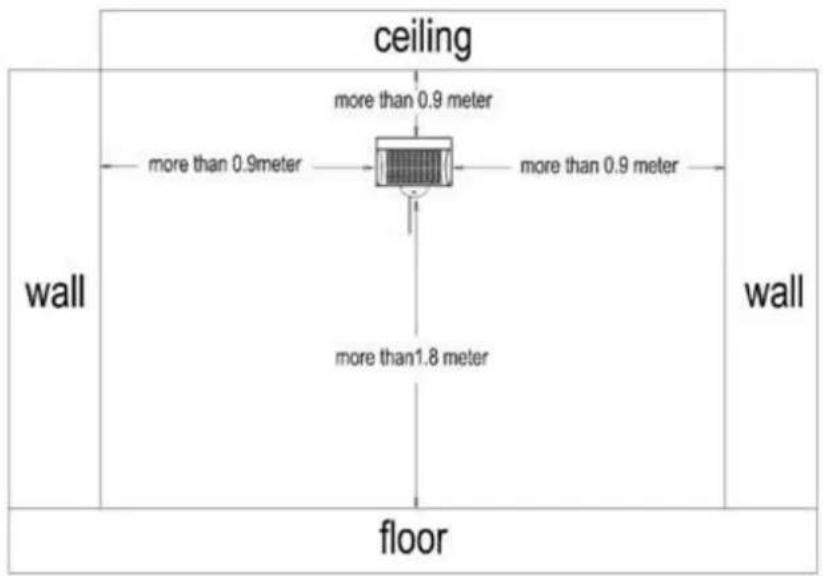

4-1. Asennetun terassilämmittimen ympärillä tulee olla riittävästi vapaata tilaa. Katso kuva nro 2.

kuva 2

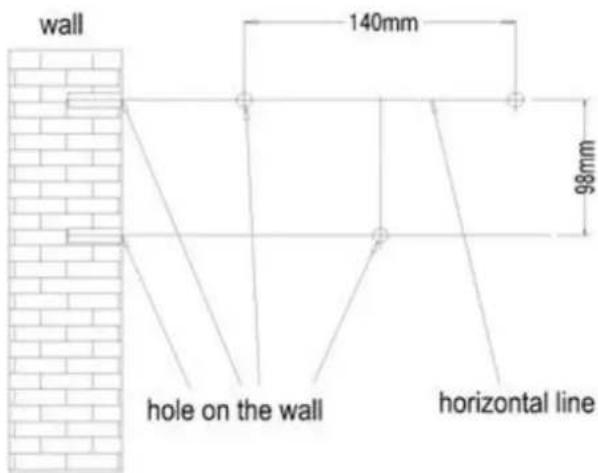

4-2. Vcdä seinään kaksi samansuuntaista vaakasuoraa viivaa, joiden etäisyys toisistaan on 98 mm ja poraa kummallekin viivalle kaksi reikää. Varmista, että reikien halkaisija on täsmälleen sama kuin muovitulppien (jotka ovat omassa muovipussissa pakkauksessa). Reikien tulee olla yhtä syviä kuin muovitulppien pituus. Ylemmällä vaakasuoralla viivalla olevien reikien välimatkan tulee olla 140 mm ja niiden tulee olla symmetriset alemman viivan reikien kanssa. Katso kuva nro 3.

4-3. Laita muovitulpat seinässä oleviin kolmeen reikään. Katso kuva nro 4.

kuva 4

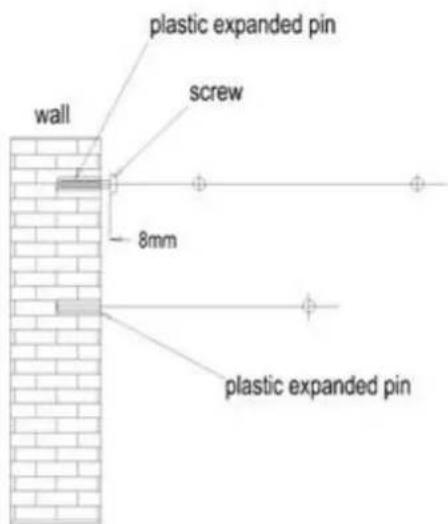

4-4. Kiinnitä kaksi ruuvia ylempiin muovitulppiin. Varmista, että ruuvien kannat ovat 8 mm irti seinästä. Katso kuva nro 4.

4-5. Ripusta terassilämmitin ruuveihin ja liu'uta ruuvit lämmittimen takalevyssä oleviin uriin. Kiinnitä terassilämmitin seinään ruuvilla alareunassa olevan reiän kautta seinässä olevaan muovitulppaan.

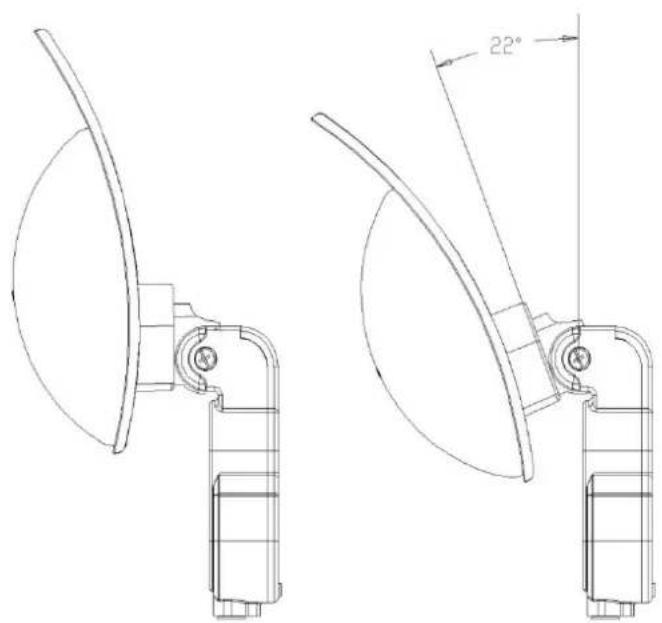

Varoitus: Muista aina odottaa 15 minuuttia laitteen pois päältä kytkemisen jälkeen ennen kuin muutat lämpöelementin kaltevuutta.

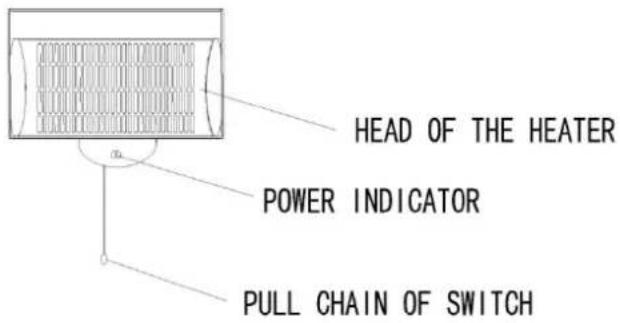

Laite kytketään päälle vetonarusta vetämällä. Narusta vetämällä säädät myös laitteen toimintavirran, joka näkyy lämpöelementissä olevasta pienestä

ruudusta "0", "1" tai "2". Luku vaihtuu joka kerta, kun vedät narusta, järjestyksessä 0-1-2-1-0.

Täydellä kierroksella luvut merkitsevät seuraavaa:

0 tarkoittaa, että terassilämmitin on pois päältä.

1 tarkoittaa, että ylempi lämpöputkielementti on päällä 1000W:n teholla

2 tarkoittaa, että molemmat lämpöputkielementit ovat päällä 2000W:n teholla

1 tarkoittaa, että alempi lämpöputkielementti on päällä 1000W:n teholla

0 tarkoittaa, että terassilämmitin on jälleen pois päältä.

6 - HUOLTO

Laite ei tarvitse mitään erityistä huoltoa. Toimintahäiriön sattuessa ota välittömästi yhteyttä valtuutettuun huoltoliikkeeseen.

Maahantuoja:

Oy Hedoy Ab

Lauttasaarentie 50

00200 Helsinki

puh: [phone]

fax: [phone]

www.hedoy.fi

Oy Hedoy Ab myöntää 2 vuoden takuun maahantuomilleen Wilfa-tuotteille.

Tämä takuu kattaa tuotteessa ostohetkellä olevat puutteet sekä materiaali- ja valmistevirheet, jotka ilmenevät 2 vuoden kuluessa laskettuna ostopäivästä.

Muilta osin noudatamme yleisiä takuuchtoja TE-2002.

Tämä takuu ei vaikuta kansallisen lainsäädännön mukaisiin kuluttajan oi-keuksiin.
