BRUKSANVISNING LMR 24 Biltema

Denna manual innehåller viktig information om maskinens användning och dess säkerhetsrisker. Alla operatörer uppmanas att läsa manualen före användning och vara särskilt uppmärksamma på dessa symboler:

VaRning! Denna symbol betyder risk för allvarlig olycka, eventuellt med dödlig utgång.

obs! Denna symbol betyder risk för mindre personskada eller maskinskada.

Vi reserverar oss för möjligheten att illustrationer och beskrivningar av enstaka detaljer inte alltid stämmer helt överens med maskinen. Exempel på sådana detaljer kan vara färger på kablar eller utformning och placering av knappar och reglage

Förvara manualen på en säker plats i anslutning till maskinen och vid en eventuell försäljning ska manualen följa med maskinen.

1. tekniska Data

aRt.nR.: 17-380
Modell: Robotgräsklippare	LMR 24
Batteri: 2 x Li-lon 24 V / 4 Ah
Max hastighet: 1,2 km/h
Rekommenderat klippyta: < 2500 m2
Klippbredd: 24 cm
Klipphöjd: 30 – 60 mm
Klipphöjdsinställning: Steglös
Varvtal (obelastad): 3200 rpm
Uppmätt ljudnivå (LPA)10 m:	65 dB (A)
Osäkerhet: 5 dB(A)
Garanterad ljudnivå (LPA)10 m:	70 dB (A)
Vikt: 22 kg
Batteriladdare:
Ingående spänning/frek-vens:	230 VAC / 50 Hz
Utgående spänning/ström:	29,4 VDC / 2,0 A
Laddningstid: 5 – 6 h
Isolation:	Class II
Laddstation:
Ingående spänning/ström:	29,4 VDC / 2,0 A
Utgående spänning/ström:	29,4 VDC / 2,0 A
Fjärrkontroll:
Batteri:	12 V - 8LR932

3. anVänDningsoMRÅDe

17-380 Robotgräsklippare LMR 24 är en batteridriven robotgräsklippare med automatisk laddningsstation som klipper gräset inom ett avgränsat område < 2500 m². Gräsklipparen har en inbyggd regnsensor, krocksensor,

tiltskydd, fallskydd och urladdningsskydd. Den är konstruerad för regelbunden klippning av jämna gräsytor enligt instruktionerna i denna manual. All annan användning är förbjuden. Gräsklipparen får enbart användas med original batteri, batteriladdare, laddningsstation och reservdelar.

4. ALLMÄNNA

SÄKERHETSFÖRESKRIFTER

Vid arbete med maskiner bör följande punkter alltid beaktas. Ta även hänsyn till arbetsplatsens säkerhetsföreskrifter och respektera alla de lagar, regler och förordningar som gäller där maskinen används.

4.1 Klippområde

• Avlägsna lösa föremål såsom sten, leksaker mm från klippområdet.
• Håll barn och husdjur utanför klippområdet då robotgräsklipparen arbetar.
• Kontrollera regelbundet avgränsningskabeln så att den ej kan fastna i gräsklipparens hjul.

4.2 Personlig säkerhet

• Läs alltid manualen före installation och användning.
• Var särskilt uppmärksam på maskinens varningssymboler.
• Använd alltid skyddsutrustning såsom skyddshandskar vid underhåll och service.
• Låt aldrig barn leka med robotgräsklipparen.

4.3 Användning och skötsel av maskiner

• Kontrollera regelbundet att alla skydd sitter på plats och är i god funktion.
• Kontrollera regelbundet att alla maskindelar, särskilt de rörliga, är hela och sitter korrekt monterade.
• Kontrollera att alla knappar och reg-lage fungerar. Var särskilt noga med att strömbrytaren fungerar så att du alltid kan stänga av maskinen.
• Använd ej en defekt maskin. Lämna in den till en kvalificerad servicetekniker för reparation.
• Använd endast rekommenderade skärverktyg, tillbehör och reservdelar.
• Använd endast maskinen för avsett an-

vändningsområde.

• Överskrid inte maskinens kapacitet.
• Fatta alltid tag i maskinens handtag när du bär maskinen. Bär den ej med knivarna nedåt.
• Förhindra oavsiktligt start genom att avlägsna glassäkringen från motorn före service och reparation eller vid vinterförvaring.
• Rengör och serva robotgräsklipparen regelbundet.
• Förvara maskinen på en torr och skyddad plats.

4.4 Elsäkerhet

• Exponera inte elektriska maskiner för regn eller fukt om de ej är kapslade för det.
• Eventuella reparationer på batteriladdare, elmotor och strömbrytare ska utföras av behörig elektriker.

4.5 Batterisäkerhet

• Maskinens batteri får endast laddas med hjälp av medföljande batteriladdare. En batteriladdare som är lämplig för en typ av batteri kan innebära risk för brand vid användning i samband med en annan typ av batteri.
• Den medföljande batteriladdaren är endast avsedd för laddning av medföljande batteri. För att förhindra risken för brand och explosion får den ej användas för laddning av några andra produkter.
• För att förhindra risken för explosion, kortslut inte batteriet, samt skydda det från värme, direkt solljus eller öppen eld.
• Utsätt inte batteriet för vatten.
• Om batteriet skadas, kan batterisyra läcka ut från batteriet. Om batterisyran kommer i kontakt med huden, skölj omedelbart ytan med vatten, eftersom batterisyran kan orsaka irritation och brännskador. Om batterisyran kommer i kontakt med ögonen så måste du söka läkarvård.
• Försök ej att reparera eller att plocka isär batteriet. Felaktig montering kan orsaka elchock, göra batteriet strömförande eller orsaka brand.

• Utsätt inte batteriet för onormal värme överstigande 40° C. En explosion och/eller eventuell brand kan då uppstå.

• ÖVeRsiktsbilD


1. Lucka, panel
2. Strömbrytare ON/OFF
3. Bakre hjul
4. Knivar
5. Främre hjul
6. Låsskruv, knivtallrik
7. Knivtallrik
8. Anslutning, batteriladdare
9. Säkringshållare
10. Bärhandtag
11. Gräsklippare
12. Knapp, Paus/reset
13. Knapp, Funktionsval
14. Knapp, Start
15. Knapp, Återvänd till laddstation
16. Ratt, höjdjustering
17. Knapp, Högre siffra
18. Knapp, Lägre siffra
19. Knapp, Föregående/Flytta markör åt vänster
20. Knapp, Nästa/Flytta markör åt höger
21. Display
22. Batteriladdare
23. Lysdiod
24. Kontakt, batteriladdare
25. Nätkontakt
26. Kontaktdon, nätkabel
27. Kontakt, lågspänning
28. Kontaktbleck - laddning
29. Laddningsstation
30. Lysdiod gul
31. Lysdiod grön
32. Anslutning röd, avgränsningskabel
33. Anslutning svart, avgränsningskabel
34. Anslutning, batteriladdare
35. Fastsättningshål

6. INSTALLATION

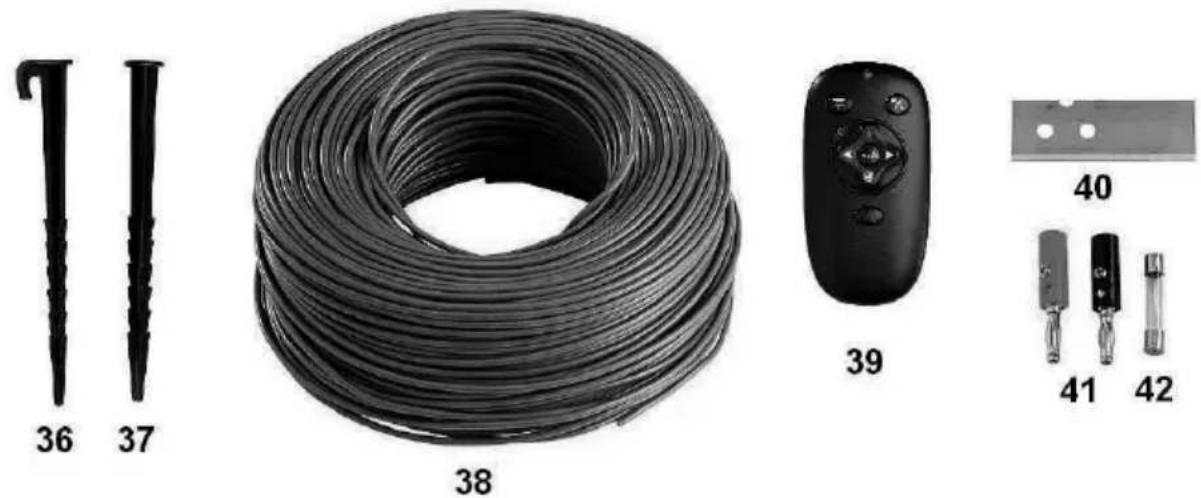

Packa upp maskinen och kontrollera att alla delar är oskadade och ej saknas. Skulle mot förmodan någon del vara skadad eller saknas, så ta kontakt med ditt inköpsställe.

• Gräsklippare (11)
  • Laddstation (29)
• Batteriladdare med nätkabel (26)
• Förankringspinne 50 st, avgränsningskabel (36)
  • Förankringspinne 4 st, laddstation (37)
  • Avgränsningskabel 100 m (38)
  • Fjärrkontroll (39)
• Batteri 12V
• Knivar 4 st (40)
  • Banankontakter, 2 st (41)
• Säkring 2 st (42)

Om gräset i gräsmattan är högre än 10-15 cm klipp det med en vanlig gräsklippare och samla upp gräsklippet. Avlägsna alla lösa föremål såsom sten, kvistar mm. Läs därefter igenom hela manualen, särskilt kapitel 6 Installation. Installationen påverkar robotgräsklipparens funktion. Därför är det viktigt att utföra en noggrann planering innan installationen påbörjas.

6.1 Gräsklipparen

A. Ta den ena säkringen (42) och montera den i säkringshållaren (9).
B. Tryck ned strömbrytaren (2) så att den är i läge OFF.

C. Anslut batteriladdarens kontakt (27) i anslutningen (8). Anslut kontakten (24) i batteriladdarens anslutning (26). Anslut därefter nätkontakten (25) i eluttaget, lysdiod (23) skall nu lysa rött på batteriladdaren. Ladda batteriet fullt tills lysdioden (23) lyser grönt.
D. Koppla därefter bort batteriladdaren från eluttaget och sedan från robotgräsklipparen.

WARNING! Strömbrytaren (2) skall alltid vara i läge OFF då laddning sker direkt robotgräsklipparens anslutning (26), annars finns det risk för att den startar automatiskt under laddningen.

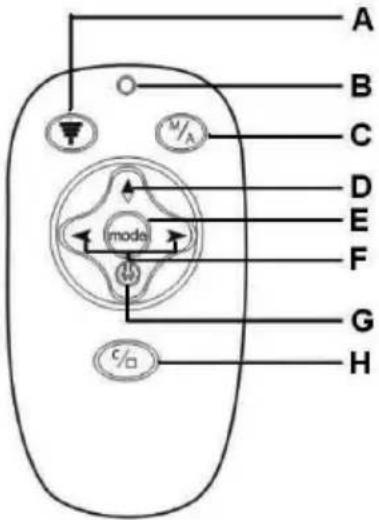

6.2 Fjärrkontrollen

Öppna batteriluckan på fjärrkontrollens bak- sida och installera batteriet.

6.3 Placering av laddningsstation

Laddstationen skall placeras på ett plant underlag, gärna i skydd under ett tak, i närheten av ett eluttag. Batteriladdaren skall placeras på en torr plats under tak med bra luftombyte där den ej utsätts för direkt solljus eller väta.

OBS!

Laddningsstationen får ej placeras:

• i en svacka eller på annan plats som riskerar att översvämmas vid regn. Det kan orsaka skada på laddningsstationen eller gräsklipparen.
• i ett hörn eller ficka på klippområdet.

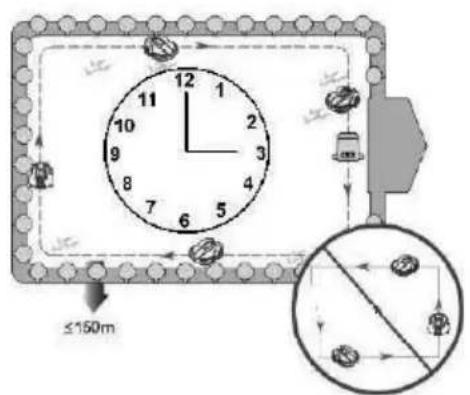

Då gräsklipparen går till laddstationen följer den gränskabeln medurs. Därför skall kontakterna på baksidan vara vända mot vänster (medurs riktning), annars finns det risk att gräsklipparen ej laddas. Förankra laddstationen i dess fästhål (35) med de fyra förankringspinnarna (37) minst 2 meter från framförvarande hörn moturs. Använd trä, plast eller gummik-lubba och slå ned de fyra förankringspinnarna helt ned i marken.

OBS! Slå ej ned någon förankringspinne snett, då är det stor risk att laddningsstationen lossnar.

6.4 Utplacering av avgränsningskabel

Avständet mellan gräskanten och avgränsningskabeln måste vara minst 30 cm. Kabeln kan antingen placeras:

- ovan jord i gräsrotsnivå. Klipp gräset, där avgränsningskabeln skall ligga, mycket kort med en grästrimmer. Var noga med att avgränsningskabeln är nära marken och placera förankringspinnarna tätt på 1-2 meters mellanrum. Risken med att placera avgränsningskabeln ovan jord är att gräsklipparens framhjul kan fastna i kabeln och drar upp den innan gräsets rötter vuxit över den, varefter den klipps av nästa gång gräsklipparen kommer till platsen.

- under jord på max 10 cm:s djup. Vi rekommenderar att avgränsningskabeln grävs ned på ca 2-3 cm:s djup. Placera förankringspinnarna med 3-4 meters mellanrum.

obs!

• Använd trä, plast eller gummiklubba för att slå ned förankringspinnarna.
• Det skall vara ett fritt klippområde minst 2 m framför laddningsstationen.

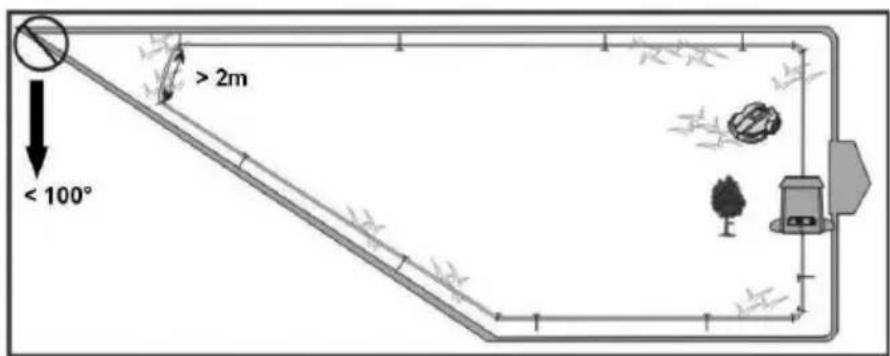

• Ingen vinkel får vara mindre än 100° (rekommenderat 135°), om en vinkel på ett hörn är 90°, så skall den rundas av eller delas upp i två vinklar annars finns det risk att gräsklipparen ej följer kabeln.
• Om det förekommer ett hinder (plantering, damm mm) så skall gränsdragningkabeln dras minst 30 cm från hindret.

• Gränsdragningskabeln framför laddningsstationen skall dras mitt i och under laddningsstationen.
• En passage mellan två klippytor bör vara minst 2 m bred.

- Överbliven gränsdragningskabel får ej placeras i en rulle utanför avgränsningskabeln eller läggas fram och tillbaka jämte avgränsningskabeln, i så fall kan robotgräsklipparen störas.

Eventuella hinder måste vara minst 20 cm höga och får ej luta. Då finns det risk att robotgräsklipparen klättrar upp på dem varvid knivarna kan skadas och/eller den stannar på grund av för stor lutning. Följande hinder skall omgärdas av mur, staket eller avlägsnas:

• Planteringar, lutande träd och ej stöttåliga föremål.
• Mindre svajande träd, som ej utlöser krock-sensorn.

Sluttningar

Robotgräsklipparen klarar att klippa i sluttningar på upp till 30° beroende på underlag och hur fuktigt det är. En sluttning ned mot avgränsningskabeln får ej överstiga 10° om det ej finns ett staket som robotgräsklipparen kan köra emot. Vid fuktigt väder finns det risk att robotgräsklipparens hjul slirar eller att den får så hög hastighet att den ej kan stanna innan avgränsningskabeln.

6.5 Anslutning av laddningsstation

A. Anslut den svarta kontakten (41) på den avgränsningskabelände som går medurs och den röda kontakten (41) på den avgränsningskabelände som kommer från moturs håll.
B. Anslut röd kontakt i röd anslutning (33) och svart kontakt i svart anslutning (32).
C. Avlägsna skyddslocket över anslutningen (34) på laddningsstationen och anslut lågspänningskontakten (27) där.
D. Anslut kontaktdon (24) i batteriladdarens nätanslutning (26).
E. Anslut nätkontakten (25) i eluttaget. Vi rekommenderar att eluttaget är skyddat med en jordfelsbrytare.
F. Kontrollera att den gröna lysdioden (31) lyser på laddningsstationen. Om den ej gör det, kontrollera att avgränsningskabeln ej har något avbrott.

7. SÄRSKILDA

SÄKERHETFÖRESKRIFTER

Robotgräsklipparen kan vid felaktig användning orsaka person- och egendomsskada.

7.1 Särskilda risker

Även om instruktionerna i manualen följs så kvarstår det vissa risker. Var medveten om dem och försök att undvika dem.

- Risk för elstöt - Följ batteriets laddningsinstruktioner och använd aldrig en annan batteriladdare än original.

• Spola aldrig vatten på eller utsätt gräsklipparen, laddstationen eller batteriladdaren och dess elkabel för regn.
• Beröring av batteriets ledande kontakter kan resultera i en elstöt, använd alltid gummihandskar vid inspektion av batteriet.

- Risk för skärskada

• För aldrig in handen eller foten under robotgräsklipparen.
• Säkringen skall alltid vara avlägsnad vid rengöring, service och underhåll.
• Använd arbetshandskar vid byte och slipning av knivar.
• Då gräsklipparen bärs skall säkringen vara avlägsnad och knivarna vara riktade bort från dig.

- Risk för explosion

- Kortslut aldrig batteriet och utsätt det ej för vatten eller väta.

7.2 Säkerhetssymboler

Avsikten med säkerhetssymbolerna är att göra användaren uppmärksam på möjliga faror. Säkerhetssymbolerna och dess förklaringar skall göra dig uppmärksam och förstående. Själva säkerhetsvarningen eliminerar ej eventuell fara. Instruktionerna eller varningarna som ges är ej någon ersättning för normala olycksförebyggande åtgärder.

WARNING! Allmän fara. Var medveten om de risker som finns och undvik dem.

Läs manualen.

Fara! Roterande vassa kniv. Stoppa inte in hand eller fot under gräsklipparen.

Gräsklipparen har en roterande kniv som kan orsaka skada. Kniven fortsätter att rotera efter det att maskinen stängts av. Avlägsna alltid batteriet från gräsklipparen innan gräsklipparen lyfts.

Använd skyddshandskar rengöring och byte av knivar.

Sitt aldrig på robotgräsklipparen.

Avlägsna alltid gräsklipparens säkring (13) innan rengöring, reparation och underhåll samt långtidsförvaring.

Använd enbart batteriladdaren på torr plats under tak. Utsätt den ej för regn.

Batteriladdaren är dubbelisolerad. Enbart behörig elektriker får öppna den.

7.3 Skyddsutrustning

Strömbrytaren (2):

Strömbrytaren

• ON - Tryck ned strömbrytarknappen (2). så att den stannar i nedtryckt läge. Strömbrytarknappen lyser då den är i ON-läge.
• OFF - Tryck ned strömbrytaren så att den stannar i uppfällt läge.

Säkringen (14)

Glassäkringen 30 x 6 mm F20A / 250V skyddar gräsklipparen mot överström. Om säkringen avlägsnas går det inte att starta gräsklipparen.

Panelluckan (1)

Förhindrar att vatten och smuts samlas ovanpå displayen samt att skydda displayen mot starkt solsken.

OBS!

• Luckan skall vara stängd om programmering ej utförs.
• Displayen får ej utsättas för starkt solsken under längre tid.

Urladdningsskydd

Batteriet är utrustat med ett urladdningsskydd. Då det löser ut går robotgräsklipparen går den rakt till avgränsningskabeln och följer den medurs till laddningsstationen.

Alarmsignal

Innan motorn startar så hörs det tre korta pip för att varna personer i närområdet. Signal avges också om robotgräsklipparens lutning överstiger 30°.

Tiltskydd

Då robotgräsklipparens lutning överstiger 30° så stängs gräsklipparen automatiskt av efter 2 sekunder och en alarmsignal ljuder, displayen visar då "ERROR 5".

Regnsensor

Det õnns en inbyggd regnsensor i robotgräsklipparen, om den känner av regnet går den till avgränsningskabeln och följer den medurs till laddningsstationen.

Krocksensor

I fronten bakom gummiskyddet ∅nns det krock-sensorer, då en sensor aktiveras av ett hinder (träd, staket mm) så byter den färdriktning.

Automatiskfartsänkningvidhinder

I fronten på robotgräsklipparen nns en infra- röd sensor som sänker farten framför ett hinder för att förhindra en kraftig kollision. Aktivering av/på sker med fjärrkontrollen.

Avbrottsskydd

Vid strömavbrott eller om laddningsstationen är ur funktion stannar robotgräsklipparen automatiskt och displayen visar "ERROR 6" för att den inte känner av avgränsningskabelns signal och det varar i 4 minuter. Det förhindrar att gräsklipparen går utanför avgränsningsområdet.

Fallskydd

Om båda framhjulen samtidigt dimper ned i en grop, displayen visar då "ERROR 4".

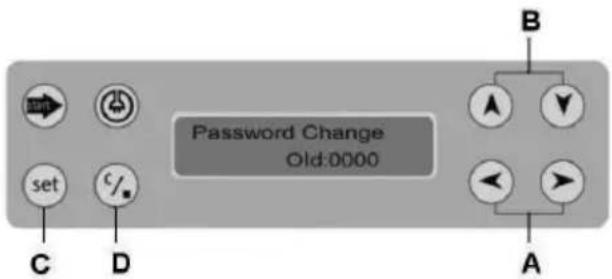

Kodlås

Robotgräsklipparen kan förses med en 4-siffrig kod som minskar risken för stöld. Om kodlåset aktiveras så måste rätt kod anges nästa gång strömbrytaren (2) trycks ned i ON-läge.

Robotgräsklipparen startar inte förrän rätt kod trycks in.

WARNING! Använd aldrig maskinen med saknad eller defekt skyddsutrustning.

8. HANDHAVANDE

8.1 Batteriet

Batteriet levereras laddat från fabrik, men kan förlora laddning vid transport, och lagring. Batteriet måste först laddas fullt innan gräsklip- paren används för första gången. Om detta ej utförs, så kan det påverka batteriets kapacitet.

WARNING!

• Ladda inte robotgräsklipparens batterier med annan batteriladdare än medföljande laddare.
• Ladda enbart batterierna i en omgivningstemperatur mellan 5° - 35°C.
• Ladda inte batterierna i närheten av brandfarliga ångor eller gaser.

På batteriladdaren ∅nns en lysdiod (23). Dess färg betyder:

• Rött - laddning pågår
- Grönt - Batteriet är fulladdat eller koppla bort batteriladdaren från eluttaget och därefter koppla bort den från gräsklipparen.

WARNING!

• Använd bara batteriladdaren i torrt utrymme!
• Ladda inte andra typer av batterier med batteriladdaren. En batteriladdare som är anpassad för ett speciikt batteri kan orsaka brand eller explosion om den används till ett annat batteri.

Batteriet kan laddas antingen direkt i gräsklip- paren eller genom laddningsstationen.

Laddning direkt på robotgräsklipparen

A. Tryck ned strömbrytaren (2) så att den är i läge OFF.
B. Anslut batteriladdarens kontakt (27) i anslutningen (8). Anslut kontakten (24) i batteriladdarens anslutning (26).
C. Anslut nätkontakten (25) i eluttaget, lysdiod (23) skall nu lysa rött på batteriladdaren.

Ladda batteriet fullt tills lysdioden (23) lyser grönt.

D. Koppla därefter bort batteriladdaren från eluttaget och sedan från robotgräsklipparen.

WARNING!

Strömbrytaren (2) skall alltid vara i läge OFF då laddning sker direkt robotgräsklipparens anslutning (26), annars finns det risk för att den startar automatiskt under laddningen.

Laddning i laddningsstationen

Då robotgräsklipparen är programmerad och behöver laddas så går den automatiskt till avgränsningskabeln och följer den medurs till laddningsstationen. Där skall de två stiften i gräsklipparens framkant vara i kontakt med laddningsstationens kontaktbleck (28). Laddning sker enbart då strömbrytaren (2) är i läge ON.

OBS!

• Låt aldrig batteriet bli helt urladdat. Då minskar batteriets kapacitet.
• Om batteriet är fulladdat då robotgräsklip-paren återvänder till laddningsstationen så backar den 2-3 cm från kontaktbleck (28) för inte reducera batteriernas livslängd.

8.3 Inställning av klipphöjd

Öppna luckan (1) och vrid ratten (16) mot "Down" för att minska klipphöjden och mot "Up" för att öka klipphöjden.

WARNING! Justera aldrig klipphöjden då robotgräsklipparen arbetar.

8.4 Klippinställningar

Robotgräsklipparen kan programmeras att an- tingen röra sig automatiskt eller styras manuellt genom fjärrkontrollen. Den kan också ställas in att klippa ett linjärt eller cirkelformat mönster.

Slumpmässigt linjärt klippmönster

Då gräsklipparen kommer fram till avgränsningskabeln så svänger den medurs 90°. Sen rör den sig i en rak linje tills den kommer fram till avgränsningskabeln varvid den åter svänger 90°. Detta upprepas så att gräsklipparen undviker att klippa i samma spår i så stor grad som möjligt, för att vara så effektiv som möjligt. Robotgräsklipparen kan röra sig över ca 100 m² stort område per timme. Detta klippmönster rekommenderas vid automatisk klippning.

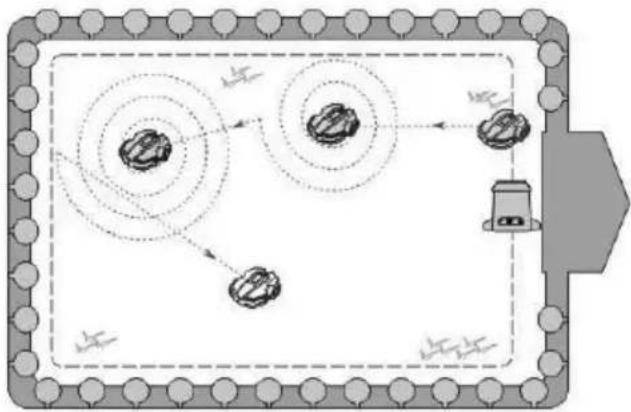

Cirkelformat klippmönster

Robotgräsklipparen börjar från en startpunkt och börjar röra sig i en cirkel med 0,5 meters radie. Cirkeln blir gradvis större och större. Detta klippmönster är lämpligt vid manuell klippning av små ytor med fjärrkontrollen.

8.5 Manöverpanelen

A. Flytta markör/Byt meny
B. Ändra siffra.
C. Fortsätt till nästa meny.
D. Återgå till startmenyn eller paus i klippning
E. Start av klippning
F. Gå till laddningsstation

Tryck ned set-knappen för att starta programmeringen, tryck därefter på pil-knapparna (A) för att bläddra fram önskad meny. Om kodlåset är aktiverat skall rätt kod anges med de fyra pil-knapparna (A & B). Om fel kod anges visas:

Tryck då på set-knappen (C) och ange rätt kod. Då visas startmenyn.

H. Datum, månad - dag

I. Klocka, timmar - minuter
J. Antal programmerade arbeten per veck
K. Klippmetod - val sker med fjärrkontrollen.

• AUTO_MODE_L - Slumpmässig linjärt klippmönster.
• AUTO_MODE_C - Cirkelformat klippmönster.

L. Batteriets laddningsstatus

M. Infraröd sensor på om symbolen visas. Om ej symbolen visas så är den infraröda sensorn avstängd. Val sker med fjärrkontrollen.

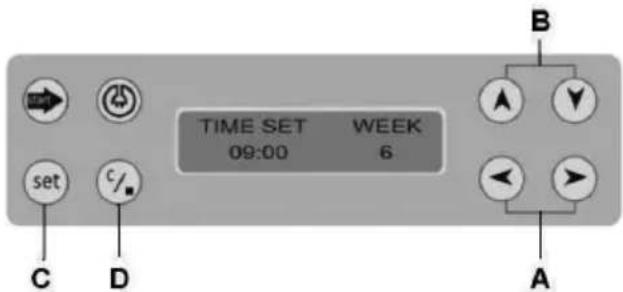

Meny tidsinställning

Tryck in set-knappen (C) bläddra med pil-knapparna (A) fram till menyn:

Set choose Time set

Tryck ytterligare en gång på set-knappen (C) för att komma till menyn för tidsinställning. Ställ in aktuell tid från kl 0.00 - 23.59 med pil-knapparna (A & B).

Meny datuminställning

Tryck in set-knappen (C) bläddra med pilknapparna (A) fram till menyn:

Set choose Date set

Tryck därefter in set-knappen (C) och ställ in aktuellt datum i formatet med piltangenterna (A & B):

DD = Dag 1 - 31

MM = Månad 1 - 12

YY = Årtal 20YY

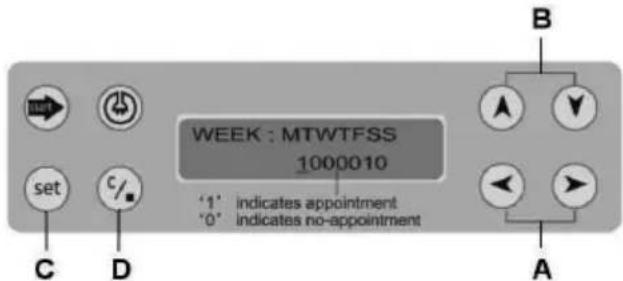

Inställning av arbetsschema

Tryck in set-knappen (C) bläddra med pilknapparna (A) fram till menyn:

Tryck in set-knappen (C), på menyn ställs det in vilken/vilka veckodagar robotgräsklipparen skall arbeta. Den första siffran är måndag, den andra är tisdag osv. Använd pil-knapparna (A & B) och ställ in vilka dagar gräsklipparen skall arbeta.

1 - Indikerar klippning på ovanstående veckodag
0 - Indikerar ingen klippning på aktuell veckodag

Tryck därefter på set-knappen (C) för att ställa in vilket tidsintervall robotgräsklipparen skall arbeta.

Inställning av kodlås

Tryck in set-knappen (C) bläddra med pilknapparna (A) fram till menyn:

Tryck på set-knappen (C) så visas menyn för inställning av kodlås.

A. Mata in den gamla koden med hjälp av pil-knapparna (A & B), tryck därefter på setknappen (C).
B. Mata in ny kod med pil-knapparna (A & B). Flytta markören till ON/OFF. Ändra med pil-knappen (B) om kodläset skall vara aktiverat eller ej.
C. Tryck på set-knappen "D".

• Om "Password Set" är "OFF" så behövs det inte anges någon kod nästa gång robotgräsklipparen startar.
• Om "Password Set" är "ON" så måste kod matas in nästa gång robotgräsklipparen startar samt efter eventuellt felmeddelande.

Inställning av menyspråk

Tryck in set-knappen (C) bläddra med pil-knapparna (A) fram till menyn:

Set choose Language set

Tryck på "set"-knappen tills menyn visas. Välj med pil-knapparna (A) mellan engelska, franska, italienska eller spanska som menyspråk. Tryck därefter på set-knappen (C) för att spara inställningen.

8.7 Fjärrkontrollen

Med fjärrkontrollen går det att styra robotgräsklipparen att starta/pausa, svänga höger/vänster, välja klippmetod, infraröd sensor av/på, start/stopp av motor samt återgå till laddningsstationen.

A. Infraröd sensor av/på.
B. Indikator
C. Spara val av klippmetod
D. Start och stopp av klippmotor
E. Val av klippmetod, tryck ned knappen tills önskat val syns i displayen. Spara inställning med knapp (C).
F. Styrning av rörelseriktning höger/vänster. Håll ned knappen tills robotgräsklipparen svänger i önskad riktning.
G. Återgå till laddningsstation.
H. Paus/start, robotgräsklipparen växlar från arbete till paus eller från paus till arbete.

8.8 Start av robotgräsklipparen

Om robotgräsklipparen är programmerad att klippa enligt ett arbetsschema så går den automatiskt ut och klipper samt går tillbaka till laddningsstationen enligt det inprogrammerade schemat. Om det ej finns något arbetschema så går det att starta robotgräsklipparen manuellt.

Inprogrammerat arbetsschema

Vid inprogrammerad starttid då robotgräsklip- paren står i laddningsstationen så signalerar robotgräsklipparen två gånger och backar ut från laddningsstationen och vänder sig mot klippområdet, därefter kommer tre korta signa-

ler för den rör sig mot baksidan av laddningsstationen och följer avgränsningskabeln hela varvet tills den återkommer till laddningsstationen och vidrör dess kontaktbleck (28) igen. Den backar därefter ut och börjar klippa gräset inom klippområdet.

Då den inprogrammerade arbetstiden är slut, då batteriet behöver laddas eller om det börjar regna så återgår robotgräsklipparen till laddningsstationen.

OBS!

- Det går ej att starta robotgräsklipparen med start-knappen (E) om det finns ett inprogrammerat arbetsschema.

Manuell start - ej inprogrammerat arbetsschema

Kontrollera att det ej finns något inprogrammerat arbetsschema. Ställ robotgräsklipparen på klippområdet och tryck ned start-knappen (E). Robotgräsklipparen börjar då klippa. Den följer inte avgränsningskabeln ett varv för att den inte utgick från avgränsningskabeln. Om så önskas kan robotgräsklipparen kan nu styras av fjärrkontrollen. Den går automatiskt tillbaka till laddningsstationen om batteriet behöver laddas eller om det börjar regna.

8.9 Arbetsschema

Hur lång tid det tar att klippa en gräsmatta beror på olika variabler, exempelvis vilken form klippområdet har, hur stort det är, om det finns hinder, hur snabbt gräset växer, hur tjockt gräset är med mera. En gräsyta behöver klippas minst 2 gånger för bästa resultat. Nedanstå-

Klippyta	Rekommen-derad klipp tid	Antal klippningar per vecka
100 m^2 60	min 2 ggr
200 m^2 120	min 2 ggr
300 m^2 160	min 2 ggr
400 m^2 200	min 2 ggr
500 m^2 180	min 3 ggr
1000 m^2 180	min 7 ggr
2000 m^2 12 h 7 ggr
2500 m^2 24 h Kontinuerlgt

ende rekommendationstabell behöver justeras till de verkliga omständigheterna.

Vid längre klipptid än 3,5 h under en dag så skall laddningstiden som är ca 6 h adderas till klipptiden.

9. TRANSPORT OCH FÖRVARING

Vid kortare lyft skall strömbrytaren (2) vara i OFF-läge och robotgräsklipparen lyftas vertikalt i handtaget med knivarna riktade bort från kroppen och framänden ned mot marken.

VARNING! Avlägsna först säkringen (9) om robotgräsklipparen måste lyftas med hjulen horisontellt mot marken.

Vid längre transport rekommenderas att säk- ringen (9) avlägsnas och att robotgräsklipparen därefter packas ned i medföljande emballage.

Långvarig förvaring

• Ladda upp robotgräsklipparens batteri fullt.
• Tryck ned strömbrytaren (2) i OFF-läge.
• Avlägsna säkringen (9).
• Rengör robotgräsklipparen och laddningsstationen.
• Smörj framhjulen.
• Skydda kontakterna ändarna på avgränsningskabeln mot fukt med en plastpåse och isoleringstejp.
• Förvara batteriladdaren, laddningsstationen samt robotgräsklipparen stående på alla fyra hjulen i ett torrt frostfritt utrymme.

Efter förvaring

• Torka av robotgräsklipparen, batteriladdaren och laddningsstationen från damm med en torr trasa.
• Montera säkringen i robotgräsklipparen.
• Kontrollera och vid behov, rengör robotgräsklipparen och laddningsstationens kontaktbleck med en finkornig smärgelduk.
• Installera laddningsstationen och kontrollera att lysdioden (31) lyser grönt.
• Kontrollera att tids- och datuminställningen är korrekt.
  • Ladda batteriet fullt.

10. REPARATION OCH UNDERHÅLL

WARNING!

• Avlägsna alltid säkringen innan service eller underhåll påbörjas.
• Använd skyddshandskar vid rengöring under gräsklipparen och vid slipning/byte av kniv.

10.1 Rengöring och regelbundet underhåll

Rengör och inspektera alltid gräsklipparen regelbundet en gång per månad. Oftare om den varit ute i blött gräs. Reparera den om någon del är skadad.

OBS! Använd aldrig rinnande vatten eller några kemikalier vid rengöring.

A. Avlägsna säkringen (9) och ta på dig skyddshandskar.
B. Vänd robotgräsklipparen upp och ned.
C. Skruva av knivtallrikens centrumskruv (6) och montera bort knivtallriken (7). Rengör knivtallriken (7) och knivarna (4) en mjuk fuktad diskborste.
D. Inspektera knivarna, vid behov slipa/byt ut dem.
E. Rengör bakhjulen och dess hjulhus med en diskborste.
F. Rengör därefter resten av underredet.
G. Torka av med en mjuk trasa.
H. Montera tillbaks knivtallriken (7).
I. Rengör framhjulen och lyft därefter upp dem och rengör dess fastsättningstapp med en mjuk trasa. Smörj tappen med litiumfett. Kontrollera att hjulen snurrar lätt. Smörj eventuellt med litiumfett.
J. Vänd tillbaka robotgräsklipparen och torka av karossen. Använd en lätt fuktad trasa eventuellt med tvålvatten om den är kraftigt nedsmutsad.
K. Torka av laddningsstationen med en mjuk trasa eventuellt fuktad med tvålvatten.
L. Montera tillbaka säkringen.

10.2 Byte och slipning av kniv

Kontrollera ofta och regelbundet att knivarna är vassa. En vass kniv klipper av gräset lättare och förbrukar ej så mycket energi vilket medför att större ytor kan klippas utan att batteriet behöver laddas upp. Byt omedelbart ut kniven om den är obalanserad, böjd eller skadad.

A. Avlägsna säkringen (9) och ta på dig skyddshandskar.

B. Lossa skruv (6) och avlägsna knivtallriken.
C. Rengör knivtallriken och knivarna med en diskborste.
D. Lossa de två skruven (43) på varje kniv.
E. Vid behov slipa knivarna lika mycket eller byt ut alla fyra. Knivarna får ej vara smalare än 14 mm, och de skall vara lika breda för att undvika obalans.
F. Skruva tillbaka knivarna och därefter knivtallriken.
G. Montera tillbaka säkringen.

OBS! En obalanserad knivtallrik leder till att gräsklipparen vibrerar överdrivet mycket och skadar motorns lager.

Får endast utföras av kvalificerad reparatör.

A. Avlägsna säkringen (9) från robotgräsklip-paren.
B. Öppna luckan (1) och skruva av de fyra skruven som sitter vid höjdjusterratten.
C. Res gräsklipparen på kant och skruva av de två stjärnskruven som sitter i två stora fördjupningar framför framhjulen.
D. Avlägsna försiktigt plastkarossen.
E. Avlägsna rattarna på monteringsblecken och lossa kabelkontakterna.
F. Byt båda batterierna.
G. Montera tillbaka rattarna och monteringsblecken.
H. Anslut kabelkontakterna.
I. Montera tillbaka plastkarossen.
J. Montera tillbaka säkringen (9).
K. Kontrollera att maskinen fungerar som den skall.

10.4 Felkoder

Följande felkoder kan visas på displayen:

Felkod: Felorsak: Åtgärd:
ERROR 1 Batterispänningen är för låg. Ladda batteriet.
ERROR 2 Överbelastning på klippmotorn. Höj klipphöjden och fortsätt klippningen.
ERROR 3	Drivmotor överbelastad.	Kontrollera att det ej fastnat någotpå bakhjulen och återstarta.
ERROR 4 Lyft/fallskyddet har löst ut. Om felet varat längre än 5 s. så behöver maskinen återstartas.Kontrollera att framhjulen och dess fastsättningstappar är smorda. Om den står vid ett hinder så har den klättrat upp på det, avgränsa med staket.
ERROR 5 Sluttningen överstiger 30°. Om felet varat längre än 5 s. så behöver maskinen återstartas.
ERROR 6 Gräsklipparen har ej känt av avgränsningskabeln de senaste 4 minuterna.		Starta om.
ERROR 7 Robotgräsklipparen känner ej av någon signal från avgränsningskabeln, laddningsstationen utan strömtillförsel, okänd störning.		Starta om.

10.5 Felsökning

PROBLEM ORSAK ÅTGÄRD
Klippresultatet blir ojämnt.	A. För stort arbetsområde.B. För högt gräs.C. För mycket skräp under gräs-klipparen.	A. Klipp fler dagar och/eller utöka arbetstiden.B. Höj klipphöjden och sänk den sedan successivt.C. Kontrollera och rengör.
Gräsklipparen startar inte.	A. Säkringen är trasig eller saknas.B. Batteriet är förbrukat.C. Gräset är för tjockt.	A. Kontrollera säkringen.B. Byt batteri.C. Höj klipphöjden och placera gräsklipparen på ett annat ställe.
Gräsklipparen pas-serar avgränsnings-kabeln.	A. Laddningsstationen är ström-lös.B. Avgränsningskabeln är felaktigt utlagd.C. Sluttningen ner mot avgräns-ningskabeln är för brant.	A. Kontrollera att det ej finns något avbrott i avgränsnings-kabeln och att laddningssta-tionen har strömförsörjning.B. Läs igenom installationsanvis-ningarna och rätta till felet.C. Flytta upp avgränsningska-beln till sluttningens krön.
Gräsklipparen backar bara och går ej framåt.	A. Gummiskyddet i fronten har fel läge och ligger an mot en krocksensor.B. En krocksensor är defekt.	A. a. Kontrollera och rätta till gummiskyddet.B. b. Låt en kvalificerad reparatör byta krocksensor.
Gräsklipparen åter-vänder ej till ladd-ningsstationen.	A. Det finns ingen signal i avgräns-ningskabeln.B. Laddningsstationen fungerar ej.C. Felaktig installation av avgräns-ningskabeln eller laddnings-stationen.	A. Kontrollera avgränsningska-beln och dess anslutningar.B. Kontrollera laddningsstationen, batteriladdaren och att det finns ström i eluttaget.C. Låt behörig reparatör kontrol-lera den.
Gräsklipparen laddas ej i laddningsstationen.	A. Laddningsstationen är ej instal-lerad på korrekt sätt.B. Kontaktblecken på laddnings-stationen eller gräsklipparen är ärgade.	A. Läs igenom installationsanvis-ningarna och åtgärda felet.B. Rengör kontaktblecken.
Gräsklipparen rör sig sakta.	A. IR-sensorn är trasig.B. Batteriet är urladdat.C. Gräsklipparen följer avgräns-ningskabeln.	A. Lämna in gräsklipparen till en kvalificerad reparatör.B. Ladda batteriet.C. Det är ett normalt beteende.
Regnsensorn känner inte av att det regnar.	A. Regnsensorn är blockerad. A. Rengör regnsensorn på handtaget.
pRobleM oRsak ÅtgäRD
Arbetstiden är för kort innan gräsklipparen behöver laddas.	A. Gräset är för långt eller för tjockt.B. Batteriet var ej fulladdat.C. Batteriet är förbrukat.	A. Höj klipphöjden och klipp oftare.B. Ladda upp batteriet.C. Byt batteri.
Displayen visar inget. A.	Luckan har varit öppen i starkt solsken.B. Kretskortet är trasigt.	A. Anlita kvalificerad reparatör.B. Anlita kvalificerad reparatör.
Gräsklipparen orkar ej gå uppför sluttning.	A. Sluttningen överstiger 30°.B. Gräset är för högt/tjockt i sluttningen.C. Gräset är blött.	A. Flytta avgränsningskabeln till krönet.B. Klipp gräset oftare.C. Om gräset är blött kan hjulen slira.
Fjärrkontrollen fung- erar ej.	A. Batteriet är urladdat.B. Fjärrkontrollen är trasig.	A. Byt batteri.B. Byt fjärrkontroll.
Ljudnivån från gräs- klipparen är onormalt hög.	C. a. Skräp har fastnat under gräsklipparen.D. b. Knivarna eller knivtallriken håller på att lossna eller är obalanserade.	A. Kontrollera och rengör.B. Kontrollera och åtgärda.

11. M iJÖ

Förbrukade elektriska och elektro-

niska produkter, däribland alla typer

av batterier, ska lämnas till avsett

insamlingsställe för återvinning.

(Enligt direktiv 2002/96/EG och

91/157/EEC).

12. aDRess

Tillverkat för:

Biltema Sweden AB

Garnisionsgatan 26

S-254 66 Helsingborg

Tel [phone]

www.biltema.com

RobotgRessklippeR IMR 24

innhold

1. INNLEDNING
2. TEKNISKE DATA
3. BRUKSOMRÅDE
4. GENERELLE SIKKERHETSFORSKRIFTER
5. OVERSIKTSBILDE
6. INSTALLASJON
7. SPESIELLE SIKKERHETSFORSKRIFTER
8. HÄNDTERING
9. TRANSPORT OG OPPBEVARING
10. REPARASJON OG VEDLIKEHOLD
11. MILJ∅
12. ADRESSE

1. innleDning

Les bruksanvisningen.

Sitt aldri på robotgressklipperen.

Maahantuoja/Importör

Biltema Suomi Oy

Iltaruskontie 2

Robotplæneklipperen kan klippe på skråninger

Opladning i ladestationen

L. Batteriets opladningsstatus
