001-099 - Borrmaskin Meec Tools - Gratis bruksanvisning och manual

Varumärke	Meec Tools
Modell	001-099
Produkttyp	Roterande hammarborr
Strömförsörjning	230 VAC, 50 Hz
Effekt	1,500 W
Tomgångshastighet	0–800 rpm
Slagtakt	0–3,900 slag/min
Chucktyp	SDS+
Borrkapacitet (trä)	40 mm
Borrkapacitet (betong)	32 mm
Borrkapacitet (stål)	13 mm
Ljudtrycksnivå	94 dB(A) (K=3 dB)
Ljudeffektnivå	105 dB(A) (K=3 dB)
Vibrationsnivå	19 m/s² (K=1.5 m/s²)
Funktioner	Borrning, hammarborrning, mejsling
Extrahandtag	Justerbart, flera positioner
Djupanslag	Justerbart, monteras på extrahandtag
Hastighetsreglering	Variabel hastighetsreglering
Smörjnippel	Månatlig smörjning rekommenderas
Säkerhetsfunktioner	Dubbel isolering, jordningsanvisningar, jordfelsbrytare rekommenderas
Underhåll	Regelbunden rengöring, smörjning, inspektion av kabel och delar
Reparation	Endast av kvalificerad tekniker med identiska reservdelar

Vanliga frågor - 001-099 Meec Tools

Hur byter jag borr på Meec Tools 001-099?

Använd skyddshandskar. Dra tillbaka chucken, sätt i eller ta bort borret. Se till att borret är insatt ända till stoppet i chucken. Släpp chucken och kontrollera att borret sitter säkert.

Hur justerar jag djupanslaget?

Vrid låsknappen på extrahandtaget för att öppna hålet för djupanslaget. Sätt in djupanslaget till önskat djup och dra åt låsknappen. Borrdjupet är avståndet från borrspetsen till djupanslagets spets.

Hur ofta bör jag smörja borrmaskinen?

Öppna smörjnippeln en gång i månaden. Ta bort gammalt fett och fyll på med nytt fett. Regelbunden smörjning är avgörande för att garantin ska gälla.

Vad ska jag göra om borrmaskinen inte startar?

Kontrollera att kabeln är ansluten och att eluttaget har ström. Om termoströmbrytaren har löst ut, stäng av borrmaskinen och låt den svalna, tryck sedan på återställningsknappen. Om intern skada misstänks, låt en tekniker serva maskinen.

Varför roterar borrmaskinen långsamt?

Förlängningskabeln kan vara för lång eller ha otillräcklig kapacitet. Anslut borrmaskinen direkt till ett närliggande uttag. Använd en lämplig förlängningskabel med tillräcklig kabelarea för längd och belastning.

Hur kan jag förhindra överhettning?

Tryck inte borrmaskinen för hårt mot arbetsstycket. Se till att skärverktyget är vasst och korrekt monterat. Håll motorventilationshålen rena. Använd en lämplig förlängningskabel.

Vilka säkerhetsåtgärder bör jag vidta när jag använder borrmaskinen?

Använd alltid hörselskydd och skyddsglasögon. Använd extrahandtaget. Undvik kontakt med dolda ledningar. Använd inte i explosiva miljöer. Använd en jordfelsbrytare (RCD) om du arbetar i fuktiga utrymmen. Håll barn och åskådare på avstånd.

Kan jag använda borrmaskinen för mejsling?

Ja, Meec Tools 001-099 har en hammarlägesväljare som möjliggör mejsling. Vrid hammarlägesväljaren till horisontellt läge innan du startar borrmaskinen. Ändra endast inställningar när motorn är stoppad.

Hur rengör jag borrmaskinen?

Koppla bort borrmaskinen från strömkällan före rengöring. Torka av utsidan med en ren trasa efter varje användning. Använd inte vatten eller lösningsmedel. Blås bort damm från motorventilationshålen med tryckluft.

Vad är rätt jordningsförfarande?

Denna borrmaskin är dubbelisolerad och kräver ingen jordning. Om du använder en förlängningskabel, använd en trekärnig kabel för jordade verktyg. Ändra inte kontakten. Om du är osäker, kontakta en elektriker.

BRUKSANVISNING 001-099 Meec Tools

Rätten till ändringar förbehålles. Vid eventuella problem, kontakta vår serviceavdelning på telefon [phone].

www.jula.se

Får ej slängas bland hushållssopor! Denna produkt innehåller elektriska eller elektroniska komponenter som skall återvinnas. Lämna produkten för återvinning på anvisad plats, till exempel kommunens återvinningsstation.

Verne om miljøet!

Läs bruksanvisningen noggrant innan användning!

Spara den för framtida behov.

Allmänna säkerhetsanvisningar för elverktyg

• Om inte alla anvisningar och säkerhetsanvisningar följs finns risk för elolycksfall, brand och/eller allvarlig personskada.
• Spara alla varningar och anvisningar för framtida behov.
• Termen elverktyg i varningarna nedan avser ditt nätanslutna (sladdförsedda) elverktyg.

Arbetsområde

1. Arbetsområdet ska hållas rent och väl upplyst. Belamrade och mörka utrymmen ökar risken för skador.
2. Använd inte elverktyg i explosiv miljö, exempelvis i närheten av brännbara vätskor, gaser eller damm. Elverktyg genererar gnistor som kan antända damm eller ångor. Håll barn och kringstående personer på säkert avständ när elverktyg används.
3. Användaren kan distraheras och förlora kontrollen över borrhammaren.

Elsäkerhet

1. Elverktygets stickpropp måste passa till nätuttaget. Ändra aldrig stickproppen på något sätt. Använd aldrig adapter tillsammans med jordade apparater. Icke modifierade stickproppar och passande nätuttag minskar risken för elolycksfall.
2. Undvik kroppskontakt med jordade ytor som rör, radiatorer, spisar och kylskåp. Risken för elolycksfall ökar om användarens kropp jordas.
3. Utsätt inte elverktyg för regn eller fukt. Om vatten kommer in i ett elverktyg ökar risken för elolycksfall.
4. Var försiktig med elkabeln. Använd aldrig elkabeln för att bära eller dra elverktyget och dra inte i sladden för att dra ut stickproppen. Skydda elkabeln från värme, olja, vassa kanter och rörliga delar. Skadade eller trassliga elkablar ökar risken för elolycksfall.
5. Om elverktyget används utomhus ska en förlängningskabel som är lämplig för utomhusbruk användas. Risken för elolycksfall minskar vid användning av en förlängningskabel som lämplig för utomhusbruk.
6. Om det inte går att undvika att använda elverktyget i fuktig miljö, ska en jordfelsbrytarskyddad nätanslutning användas. Jordfelsbrytare minskar risken för elolycksfall.

Personlig säkerhet

1. Var uppmärksam. Var hela tiden försiktig och tillämpa sunt förnuft vid arbete med elverktyg. Använd aldrig elverktyg när du är trött eller påverkad av droger, alkohol eller läkemedel. Ett ögonblicks bristande uppmärksamhet vid arbete med elverktyg kan leda till allvarlig personskada.

2. Använd personlig skyddsutrustning. Använd alltid skyddsglasögon. Säkerhetsutrustning som dammfiltermask, halkfria skyddsskor, skyddshjälm och hörselskydd, alltefter verktygets typ och användning, minskar risken för personskador.

3. Undvik oavsiktlig start. Kontrollera att strömbrytaren är i frånslaget läge innan elverktyget ansluts till elnätet. Plocka inte upp eller bär elverktyget när det är igång. Risken för olyckor ökar om användaren bär elverktyget med fingret på strömbrytaren eller ansluter elverktyget till elnätet när strömbrytaren är i tillslaget läge.
4. Avlägsna ställnycklar och liknande innan elverktyget startas. Ett verktyg som sitter kvar på en roterande del av elverktyget kan orsaka personskada.
5. Sträck dig inte för långt. Ha hela tiden säkert fotfäste och god balans. Detta ger bättre kontroll över elverktyget i oväntade situationer.
6. Använd lämpliga kläder. Använd inte löst sittande kläder eller smycken. Håll här, kläder och handskar borta från rörliga delar. Löst sittande kläder, smycken och långt här kan fastna i rörliga delar.
7. Om det finns utrustning för dammutsug och -uppsamling ska denna anslutas och användas på korrekt sätt. Den här typen av utrustning minskar risken för problem som orsakas av damm.
8. Använd endast godkänd skyddsutrustning. Skyddsutrustning som inte är godkänd ger inte ett tillräckligt skydd. Kontrollera att skyddsutrustningen uppfyller kraven för det aktuella arbetet.

Användning och skötsel av elverktyg

1. Tvinga inte elverktyget. Använd rätt elverktyg för det planerade arbetet. Elverktyget fungerar bättre och säkrare med den belastning det är avsett för.
2. Använd inte elverktyget om det inte går att starta och stänga av det med strömbrytaren. Elverktyg som inte kan styras med strömbrytaren är farliga och måste repareras.
3. Dra ut elkabeln från eluttaget innan justeringar görs, tillbehör byts ut eller elverktyg ställs undan för förvaring. Den här typen av förebyggande säkerhetsåtgärder minskar risken för att elverktyget startas oavsiktligt.
4. Elverktyg som inte används ska förvaras utom räckhåll för barn. Låt aldrig barn eller personer som inte känner till elverktyget eller har tagit del av dessa anvisningar använda det. Elverktyg är farliga om de används av oerfarna personer.
5. Underhåll elverktygen. Kontrollera att rörliga delar är korrekt justerade och rör sig fritt, att inga delar är felmonterade eller trasiga samt att inga andra faktorer föreligger som kan påverka funktionen. Om elverktyget är skadat måste det repareras innan det används igen. Många olyckor orsakas av bristfälligt underhållna elverktyg.
6. Håll skärande verktyg skarpa och rena. Skärande verktyg som underhålls korrekt och har vassa eggar kärvar inte lika ofta och är enklare att kontrollera.
7. Använd elverktyget, tillbehör, bits, etc. i enlighet med dessa anvisningar och med hänsyn till arbetsförhållandena och arbetet som ska utföras. Det är farligt att använda elverktyg för andra ändamål än de är avsedda för.

Service

Elverktyget får endast servas av kvalificerad personal som använder identiska reservdelar. Detta säkerställer att elverktyget förblir säkert.

Särskilda säkerhetsanvisningar för borrhammare

1. Använd hörselskydd vid användning av borrhammaren. Exponering för buller kan leda till nedsatt hörsel.
2. Använd sidohandtagen som medföljer borrhammaren. Förlorad kontroll över borrhammaren kan leda till personskada.
3. Håll borrhammaren i de isolerade grepytorna vid arbeten där borrhammaren kan komma i kontakt med spänningsförande ledare eller den egna elkabeln. Vid kontakt med spänningsförande ledare blir metalldelar på verktyget spänningsförande och användaren kan få en stöt.
4. Låt bits svalna innan de vidrörs, byts ut eller justeras. Bits blir mycket varma under användning och kan orsaka brännskador.
5. Släpp genast strömbrytaren om borret fastnar. Vridmomentet kan orsaka personskada eller skador på borret.
6. Se till att etiketter och skyltar på borrhammaren är i läsbart skick. De innehåller viktiga säkerhetsanvisningar. Kontakta återförsäljaren om etiketter och skyltar är oläsbara.
7. Undvik oavsiktlig start. Förbered arbetet innan borrhammaren startas.
8. Lägg inte ned borrhammaren förrän den har stannat helt. Rörliga delar kan fastna så att användaren förlorar kontrollen över borrhammaren.
9. Håll borrhammaren i ett fast grepp med båda händerna så att krafterna som uppstår vid starten kan hanteras.
10. Lämna inte borrhammaren oövervakad när den är nätansluten. Stäng av borrhammaren och dra ur kontakten från eluttaget innan du lämnar platsen.
11. Borrhammaren är inte en leksak. Håll den utom räckhåll för barn.
12. Rådfråga din läkare före användning om du har pacemaker. Elektromagnetiska fält nära pacemakern kan leda till störningar eller funktionsavbrott på pacemakern. För människor med pacemaker gäller även följande:
    – Undvik att arbeta ensam.
    – Använd inte borrhammaren med spärrad strömbrytare.
    – Underhåll och kontrollera borrhammaren för att undvika elolycksfall.
    – Jorda alla elkablar korrekt. Kontrollera att elsystemet har en jordfelsbrytare – den förhindrar elolycksfall.
13. Visst damm från slipning, sågning, borrning och liknande innehåller kemikalier som kan orsaka cancer, fosterskador och andra fortplantningsskador. Följande kemikalier kan vara farliga:
    – Bly från blybaserad färg.
    – Kiseldioxid från tegel, cement och liknande produkter.

– Arsenik och krom från kemiskt behandlat virke.

Risken för exponering beror på hur ofta den här typen av arbete utförs. Arbeta i ett välventilerat utrymme och använd godkänd skyddsutrustning som dammfiltermask särskilt konstruerad för filtrering av mikroskopiska partiklar.

1. Hantering av borrhammarens elkabel exponerar dig för bly som kan orsaka cancer, fosterskador och andra fortplantningsskador. Tvätta händerna efter hantering.
2. Varningar, skyddsåtgärder och anvisningar i bruksanvisningen omfattar inte alla förhållanden och situationer som kan uppstå. Användaren måste alltid lita till sitt sunda förnuft och vidta försiktighetsåtgärder.

Vibrationer

Borrhammaren vibrerar under arbetet. Upprepad eller längre tids exponering för vibrationer kan leda till tillfälliga eller permanenta fysiska skador, särskilt på händer, armar och axlar. Följ anvisningarna nedan för att minska risken för vibrationsrelaterade skador.

1. Personer som använder vibrerande verktyg regelbundet eller under längre tid ska låta undersöka sig av läkare innan arbetet påbörjas och sedan gå på regelbundna kontroller för att säkerställa att hälsoproblem inte orsakas eller förvärras. Gravida eller personer med dålig blodcirkulation i händer, handskador, neurologiska sjukdomar, diabetes eller Raynauds sjukdom bör inte använda borrhammaren. Ta genast kontakt med läkare vid vibrationsrelaterade symptom (t.ex. stickningar, domningar, vita eller blå fingrar).
2. Rök inte under arbetet. Nikotin försämrar blodcirkulationen i händer och fingrar vilket ökar risken för vibrationsrelaterade skador.
3. Använd lämpliga handskar för att reducera effekterna av vibrationer.
4. Välj alltid ett verktyg med så låga vibrationer som möjligt.
5. Arbeta vibrationsfritt under perioder varje dag.
6. Håll så löst som möjligt i borrhammaren (inte lösare än att du har full kontroll över den). Låt borrhammaren utföra arbetet.
7. Underhåll borrhammaren enligt bruksanvisningen för att reducera vibrationer. Stoppa genast användningen om onormala vibrationer uppstår.

Jordning

För att förebygga elstötar och dödsfall på grund av felaktig jordning:

• Fråga en elektriker vid osäkerhet kring om eluttaget är jordat.
• Modifiera inte borrhammarens stickkontakt.
  – Ta aldrig bort jordskenorna från stickkontakten.
• Använd inte borrhammaren om elkabeln eller stickkontakten är skadad. Låt en serviceverkstad reparera elkabeln eller stickkontakten före användning.
• Låt en elektriker installera ett nytt eluttag om stickkontakten inte passar.

Verktyg som är märkta med symbolen för dubbel isolering behöver inte jordas. De har ett speciellt isoleringssystem som uppfyller gällande föreskrifter.

Förlängningskablar

1. Jordade verktyg måste användas med förlängningskabel med tre ledare. Verktyg med dubbel isolering kan användas med förlängningskabel med två eller tre ledare.
2. Ju längre det är mellan eluttaget och verktyget, desto större kabelarea måste förlängningskabeln ha. Förlängningskablar med en felaktig kabelarea ger för låg spänning vilket resulterar i lägre effekt och eventuellt skador på verktyget. (Se tabell A.)
3. Ju lägre nummer, desto större är kabelns kapacitet. T.ex. klarar en kabel med nr 14 högre ström än en kabel med nr 16. (Se tabell A.)
4. Om mer än en förlängningskabel används måste alla kablar ha minst den erforderliga kabelarean. (Se tabell A.)
5. Addera strömstyrkorna från typskyltarna om förlängningskabeln används med mer än ett verktyg och bestäm min. kabelarea utifrån summan. (Se tabell A.)
6. Kontrollera att förlängningskabeln är lämplig för utomhusbruk om arbetet ska utföras utomhus.
7. Kontrollera att förlängningskabeln är korrekt kopplad och felfri. Byt ut skadade förlängningskablar eller låt elektriker reparera dem före användning.
8. Skydda förlängningskablarna mot vassa föremål, hög värme, ånga eller fuktiga områden.

SYMBOLER PÅ MASKINEN

Läs bruksanvisningen innan användning.

Använd godkända skyddsglasögon.

Använd godkända hörselskydd.

Dubbelisolerad.

Växelspänning.

Strömstyrka.

n0 xxxx/min. Varvtal obelastad (v/min).

Brandrisk. Täck inte över ventilationshålen. Håll brandfarliga föremål på avständ från verktyget.

Risk för elolycksfall. Kontrollera att elkabeln är ansluten till lämpligt eluttag.

TEKNISKA DATA

Märkspänning 230 VAC / 50 Hz

Effekt 1500 W

Varvtal 0–800 v/min

Slagfrekvens 0–3900 slag/min

Chuck SDS+

Kapacitet i trä 40 mm

Kapacitet i betong 32 mm

Kapacitet i stål 13 mm

Ljudtrycksnivå, LpA 94 dB(A), K=3 dB

Ljudeffektsnivå, LwA 105 dB(A), K=3 dB

Max. vibrationsnivå 19 m/s ^2 , K=1,5 m/s ^2

Använd alltid hörselskydd!

Det deklarerade värdet för vibration, som har uppmätts i enlighet med standardiserad testmetod, kan användas för att jämföra olika verktyg med varandra och för en preliminär bedömning av exponering.

WARNING! Den faktiska vibrationsnivån under användning av elverktyg kan skilja sig från det angivna totalvärdet beroende på hur verktyget används. Identifiera därför de säkerhetsåtgärder som krävs för att skydda användaren baserat på en uppskattning av exponering i verkliga driftförhållanden (som tar hänsyn till alla delar av arbetscykeln såsom tiden när verktyget är avstängt och när den körs på tomgång, utöver igångsättningstiden).

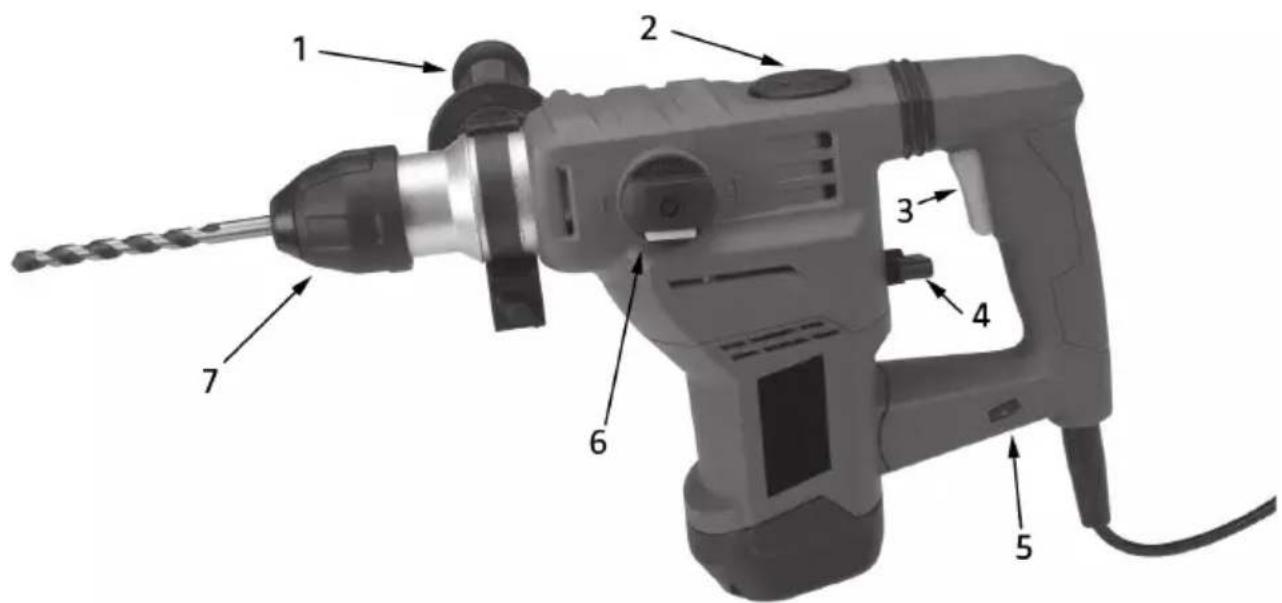

BESKRIVNING

1. Stödhandtag

2. Varvtalsreglage

3. Smörjport

4. Borrlägesväljare

5. Strömbrytare

6. Chuck

7. Hammarlägesväljare

HANDHAVANDE

VIKTIGT! Släpp strömbrytaren och koppla bort borrhammaren från eluttaget före inställning eller montering av borrhammaren.

Inställning av stödhandtaget

Stödhandtaget kan monteras i flera olika positioner.

1. Vrid stödhandtaget motsols för att lossa bandet och ställ in stödhandtaget.
2. Flytta stödhandtaget till önskad position och vrid det medsols för att spärra det.

Användning av djupstoppet

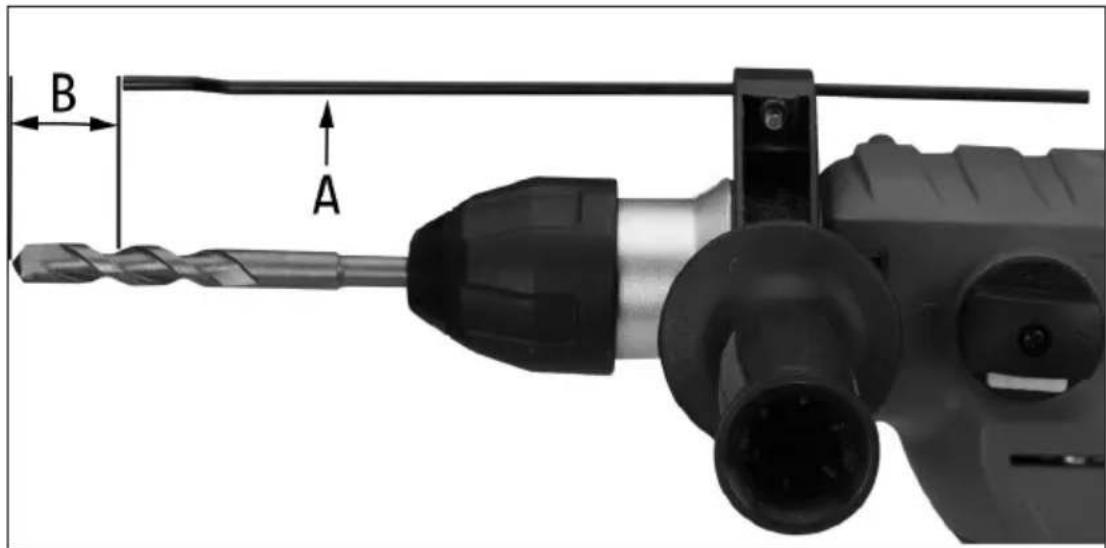

Djupstoppet (A) kan monteras på valfri sida eller uppe på borrhammaren. Borrhammarens hölje går emot djupstoppet om stödhandtaget är monterat i det nedre läget.

1. Vrid spärrknappen för att öppna hålet för djupstoppet och för in djupstoppet i hålet på sidohandtaget.
2. Flytta djupstoppet till önskat djup och vrid spärrknappen för att fästa djupstoppet.

OBS! Borrdjupet är avståndet från spetsen på borret till spetsen på djupstoppet (B).

Inställning av funktionerna

Ställ in borrlägesväljaren och hammarlägesväljaren innan borrhammaren startas.

1. Tryck in spärrknappen för att ställa in borrlägesväljaren och vrid borrlägesväljaren tills den hakar fast i ett av de två lägena.
2. Vrid hammarlägesväljaren för att ställa in den i horisontellt läge, antingen åt höger eller vänster sida av borrhammaren.

OBS! Ändra endast lägesväljarna när motorn står stilla. Om lägesväljarna flyttas när motorn är på, ändras borriktningen abrupt vilket kan orsaka materialskador.

Byte av borr

OBS! Använd skyddshandskar vid montering och demontering av borr. Borr blir mycket varma vid användning. Demontera inte borret förrän det svalnat. Slå inte med hammare på borr som har fastnat.

1. Dra tillbaka chucken och sätt in eller ta ut borret. Kontrollera att borret förs in till stoppet i chucken.
2. Släpp chucken.
3. Kontrollera att borret sitter korrekt. Borret ska inte gå att dra ut ur chucken.

OBS! Använd borr med fyra skäreggar vid borrning av hål större än 31 mm.

Arbetsområde och fastspänning av arbetsstycke

1. Välj ett arbetsområde som är rent och har god belysning. Arbetsområdet får inte vara tillgängligt för barn eller diur.
2. Dra elkabeln säkert till arbetsområdet så att det inte finns risk att någon snubblar eller att elkabeln utsätts för eventuella skador. Elkabeln måste vara tillräckligt lång så att rörelserna inte begränsas i arbetsområdet.
3. Fäst lösa arbetsstycken med skruvstycke eller tvingar (medföljer inte) för att förhindra de flyttas under arbetet.
4. Det får inte finnas några el- eller gasledningar i närheten av arbetsområdet.

Användning

1. Montera borret.
2. Ställ in sidohandtaget och djupstoppet efter behov.
3. Ställ in önskad funktion med borrlägesväljaren och hammarlägesväljare.
4. Ställ in varvtalet med varvtalsreglaget.
5. Anslut elkabeln.
6. Tryck in och håll fast strömbrytaren så att borrhammaren roterar.

7. Låt borrhammaren nå full hastighet innan borret sätts an mot arbetsytan.

8. Stäng av borrhammaren och koppla från elkabeln efter att arbetet avslutats för att förhindra olyckor. Låt borret svalna och ta därefter bort det från chucken. Rengör borrhammaren och förvara den utom räckhåll för barn.

UNDERHÅLL

OBS! Arbeten som inte förklaras i bruksanvisningen får endast utföras av utbildade tekniker.

WARNING!

• Släpp strömbrytaren och koppla från borrhammaren från eluttaget före kontroll, underhåll eller rengöring för att förhindra allvarlig personskada på grund av oavsiktlig start:
• Använd inte sliten utrustning. Åtgärda problemet före fortsatt användning om onormala ljud eller vibrationer uppstår.

Rengöring, underhåll och smörjning

• Kontrollera borrhammarens allmänna skick före varje användning. Kontrollera om delar på borrhammaren är lösa, felaktigt inställda, spruckna, defekta, etc. Kontrollera även om elkabeln är skadad.

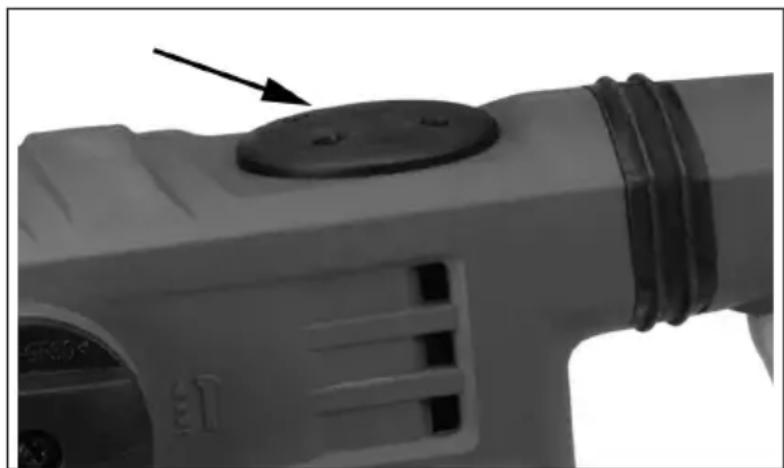

• Öppna smöriporten en gång i månaden, se pilen. Avlägsna gammalt fett och fyll på med nytt fett. Garantin gäller inte om borrhammaren inte smörjs regelbundet.

- Torka av borrhammaren utvändigt med en ren trasa efter varje användning.

FELSÖKNING

PROBLEM TROLIG ORSAK ÅTGÄRD
Borrhammaren startar inte. Elkabeln är inte ansluten. Kontrollera att elkabeln är ansluten.
Borrhammarens termobrytare (omsådan finns) har utlösts.		Stäng av borrhammaren och låt densvalna. Tryck på återställningsknappenpå borrhammaren.
Borrhammaren roterar sakta. Förlång förlängningskabel ellerförlängningskabeln har för litenkabelarea.		Låt en tekniker serva borrhammaren.
Effekten avtar med tiden. Slött eller skadat skärverktyg. Se till att skärverktyget är vasst. Byt utvid behov.
Högt buller eller skrammelljud. Inre skador eller slitage (t.ex.kolborstar eller lager).		Låt en tekniker serva borrhammaren.
Överhettning. Borrhammaren trycks för hårt motarbetsstycket.		Låt borrhammaren arbeta i sin egentakt.

OBS! Följ alltid säkerhetsanvisningarna vid felsökning och underhåll. Koppla från borrhammaren från eluttaget före underhåll.

SIKKERHETSANVISNINGER

certify that the design and manufacturing of this product intygar att konstruktion och tillverkning av denna produkt
