Produkttyp	Actionkamera
Märke	Marquant
Modell	920-536
Objektiv	120° vidvinkel
Skärm	2.0" TFT LCD
Bildupplösning	5M (2592x1944), 3M (2048x1536), 1M (1280x960), VGA (640x480)
Videoupplösning	HD (1280x720), VGA (640x480)
Lagringsmedia	Micro SD/SDHC upp till 32 GB
Filformat	Video: AVI, Foto: JPG
Batteri	Avtagbart 3,7 V litiumjon, 500 mAh
Batteritid	Minst 1,5 timmar
Vattendjup	Upp till 30 m (med hölje)
Mått	59 x 41 x 21 mm
Systemkrav	Windows XP/Vista/7/8, Dual-Core CPU, 1 GB RAM, 2 GB HDD, USB 2.0/3.0
Språk	Engelska, Förenklad kinesiska, Traditionell kinesiska, Italienska, Franska, Spanska
Lägen	Stillbild, Videoinspelning, Billäge, Uppspelning
Webbkamerafunktion	PC-CAM-läge, inga drivrutiner krävs för Windows XP SP3+
Laddning	Via USB-kabel, indikator röd under laddning, släckt när fullt
Medföljande tillbehör	Vattentätt hölje, hjälmfäste, styre, ram, USB-kabel
Underhåll	Rengör objektivet med optisk duk; förvara på ren, torr plats
Säkerhetsanmärkningar	Modifiera inte; skydda mot stötar, direkt solljus och fukt

Vanliga frågor - 920-536 Marquant

Hur laddar jag Marquant 920-536-kameran?

Anslut kameran till en dator med USB-kabeln. Laddningsindikatorn blir röd under laddning och slocknar när batteriet är fulladdat. Laddningen tar 3–5 timmar.

Vilket minneskort använder den här kameran?

Den använder ett Micro SD/SDHC-kort upp till 32 GB. Kameran har inget inbyggt minne, så sätt i ett kort före användning.

Är Marquant 920-536 vattentät utan höljet?

Nej, kameran i sig är inte vattentät. Den levereras med ett vattentätt hölje som möjliggör undervattensfilmning upp till 30 m djup.

Hur växlar jag mellan olika lägen?

Tryck på läges-/strömbrytaren för att växla mellan stillbild, videoinspelning, billäge och uppspelning. Läget visas på skärmen.

Kan jag använda den här kameran som webbkamera?

Ja. I U-disk-läge, tryck på avtryckaren för att gå in i PC-CAM (webbkamera)-läge. Inga drivrutiner krävs för Windows XP SP3 och högre.

Hur överför jag filer till min dator?

Anslut kameran till din dator med USB-kabeln. Den visas som en flyttbar disk (t.ex. H:). Foton och videor finns i mappen H:\DCIM\RECORDER,100MEDIA.

Hur ställer jag in datum och tid?

I inställningsläge, välj 'Datum och tid' med menyknappen och pilknapparna. Tryck på avtryckaren för att bekräfta varje inställning.

Vad ska jag göra om kameran inte startar?

Se till att batteriet är laddat. Tryck på strömbrytaren i 1 sekund. Om det fortfarande inte fungerar, försök ladda batteriet eller använd ett annat Micro SD-kort.

Hur rengör jag objektivet?

Blås bort damm och torka försiktigt objektivet med en rengöringsduk för optisk utrustning. Använd endast kameraspecifika rengöringsmedel. Använd inte lösningsmedel.

Vad är billäge och hur fungerar det?

Billäge spelar in video i 3-minuterssegment. När minneskortet är fullt raderas det äldsta segmentet automatiskt. Tryck på avtryckaren för att starta/stoppa inspelning.

BRUKSANVISNING 920-536 Marquant

Rätten till ändringar förbehålles. Vid eventuella problem, kontakta vår serviceavdelning på telefon [phone].

www.jula.se

Får ej slängas bland hushållssopor! Denna produkt innehåller elektriska eller elektroniska komponenter som skall återvinnas. Lämna produkten för återvinning på anvisad plats, till exempel kommunens återvinningsstation.

Verne om miljøet!

Läs bruksanvisningen noggrant innan användning!

Spara den för framtida behov.

• Ändra aldrig produkten på något sätt. Tillverkaren påtar sig inget ansvar för skador som uppkommer till följd av obehörig ändring.
• Utsätt inte minneskort för belastning i form av böjning, tryck eller stötar.
• Utsätt inte minneskort för kraftiga elektromagnetiska eller magnetiska fält, som nära högtalare eller TV-mottagare.
• Utsätt inte minneskort för stark värme eller kyla.
• Håll minneskort rena och utsätt dem inte för vatten eller annan vätska. Ett minneskort som blivit vått kan torkas med en mjuk trasa.
• Använd inte minneskort från någon annan kamera utan att formatera det först.
• Använd inte minneskort som formaterats i annan kamera eller kortläsare.
• Data på minneskort kan skadas om minneskortet används på fel sätt och om strömförsörjningen kopplas bort eller minneskortet tas ut under inspelning, borttagning, formatering eller läsning.
• Säkerhetskopiera viktiga data på något annat medium, som härddisk eller CD.
• Kontrollera före användning att kameran är utan skador.
• Reparationer får endast utföras av kvalificerad servicepersonal.
• Skydda lins och display från damm, sand och kemikalier.
  • Rör inte vid linsen med fingrarna.
• Skydda kameran från slag och stötar.
• Skydda kameran från direkt solljus.

TEKNISKA DATA

Funktioner videoinspelning, bilkamera, stillbild och uppspelning

Lins 120° vidvinkellins

LCD-display 2,0" TFT LCD

Storlek/upplösning stillbild

5 M (2592 x 1944)

3 M (2048 x 1536)

1 M (1280 x 960)

VGA (640 x 480)

Upplösning video

HD: 1280 x 720

VGA: 640 x 480.

Lagringsmedium Minneskort Micro SD (SDHC) max. 32 GB

Filformat

Video: AVI

stillbilder: JPG

Batteri Löstagbart 3,7 V laddningsbart litiumbatteri 500 mAh.

Språk Engelska, förenklad kinesiska, traditionell kinesiska, italienska, franska, spanska

Mätt 59 x 41 x 21 mm

Batteritid min 1,5 h

Max djup vid undervattensfilmning 30 m

Systemkrav

Operativsystem	Windows XP/Vista/7/8
Processor	Intel/AMD Dual-Core CPU or above
Internt minne	min. 1 GB
Hårddisk	min. 2 GB
Övrigt	port för USB 2.0/3.0

BESKRIVNING

1. Objektiv
2. Displayindikator
3. Aktivitetsindikator
4. Strömbrytare/MODE

5. 2,0" TFT-LCD

6. Laddningsindikator

7. Mikrofon
8. Avtryckare
9. Batterilock
10. Menyknapp/Uppåtpilknapp
11. Nedåtpilknapp
12. Micro SD-kort
13. Mikro-USB-port

TILLBEHÖR

1. Vattentätt kamerahus
2. Fäste för montering på hjälm
3. Rem för montering på hjälm
4. Fäste för montering på cykelstyre eller sadelstolpe
5. Monteringsram
6. USB-kabel

HANDHAVANDE

FÖRE FÖRSTA ANVÄNDNING

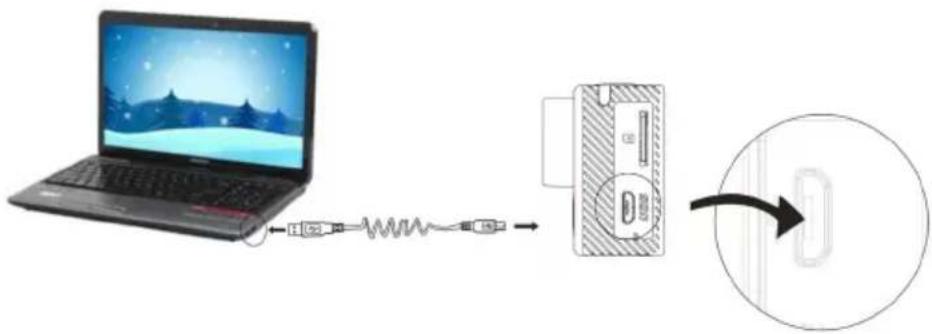

Laddning av batteri via USB-kabel

1. Anslut kameran till en dator för att ladda batteriet.

2. Laddningsindikatorn lyser röd under laddning och slocknar när batteriet är fulladdat. Normalt tar det 3–5 timmar för batteriet att laddas helt.

Användning av minneskort

OBS! Kameranhar inget inbyggt minne. Sätt alltid i ett minneskort före användning.

1. Sätt i minneskortet i kortplatsen enligt anvisningarna på kameran.

2. Ta ut minneskortet genom att försiktigt trycka in det så att det fjädrar ut.

- För att spara batteri stängs displayen av automatiskt när kameran är i viloläge.

- Kameran stängs av när batteriet är urladdat. När batteriet är urladdat visas ikonen på displayen för att ange att batteriet behöver laddas.

Start

1. Håll strömbrytaren intryckt 1 sekund. Kameran startas och displayen aktiveras.

Avstängning

1. Håll strömbrytaren intryckt i 3 sekunder när karmeran är i viloläge.

FUNKTIONER

OBS! Kameran slutar filma/ta bilder när minneskortet är fullt och/eller batteriet är urladdat.

Kameran har 4 lägen: stillbildsläge, videoinspelningsläge, trafikövervakning och uppspelningsläge. Använd MODE för att växla mellan lägena.

Stillbild

1. Starta kameran.
2. Tryck upprepade gånger på MODE för att gå till stillbildsläge.
3. Tryck på avtryckaren i förhandsvisningsläge för att ta ett foto.

1. Stillbildsläge
2. Bildstorlek
3. Antal tagna foton
4. Anger att minneskort är isatt
5. Batteristatus

Videoinspelning

1. Starta kameran.
2. Tryck upprepade gånger på MODE för att gå till videoinspelningsläge.
3. Tryck på avtryckaren i förhandsvisningsläge för att spela in video.
4. Tryck på avtryckaren igen för att avbryta inspelningen.

1. Videoinspelningsläge
2. Videoformat
3. Total inspelad tid
4. Anger att minneskort är isatt
5. Batteristatus

Trafikövervakning

1. Starta kameran.
2. Tryck upprepade gånger på MODE för att gå till trafikövervakningsläge.
3. Tryck på avtryckaren i förhandsvisningsläge för att spela in video.

– Var 3:e minut sparas inspelningen och nästa inspelningssekvens tar vid.
– När minneskortet är fullt raderas den äldsta videosekvensen för att göra plats för nästa.

1. Tryck på avtryckaren igen för att avbryta inspelningen.

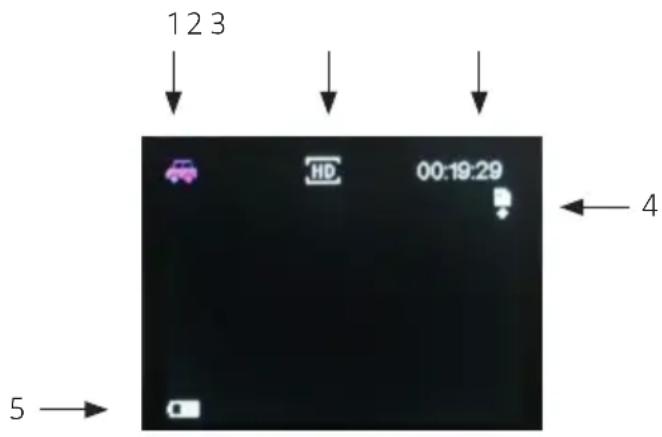

1. Trafikövervakningsläge
2. Videoformat
3. Total inspelad tid
4. Batteristatus
5. Anger att minneskort är isatt

Uppspelning

1. Starta kameran.
2. Tryck upprepade gånger på MODE för att gå till upspelningsläge.

– Pausa uppspelningen genom att trycka på avtryckaren.
– Stoppa uppspelningen genom att trycka på strömbrytaren.

INDIKERINGSLAMPOR

• Aktivitetsindikator (röd): Blinkar när kameran är upptagen med att filma eller fotografera etc.
• Displayindikator (röd): Indikatorn är tänd när displayen är avstängd och släckt när displayen är aktiverad.
• Laddningsindikator (röd): Lyser under batteriladdning, slocknar när batteriet är fulladdat.

INSTÄLLNINGAR

1. Tryck på menyknappen. Menyn för det aktuella läget visas på displayen.
2. Tryck på MODE för att flytta markören åt vänster eller höger för att välja önskad meny.
3. Tryck på nedåtpilen för att flytta markören uppåt eller nedåt för att markera önskat menyalternativ.
4. Tryck på avtryckaren för att bekräfta.
5. Tryck på menyknappen för att avsluta menyläget.

Meny för stillbildsläge

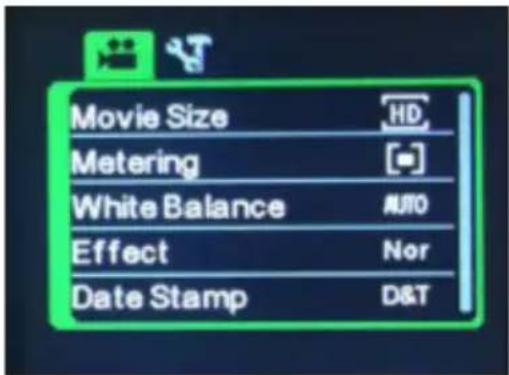

Meny för videoinspelningsläge

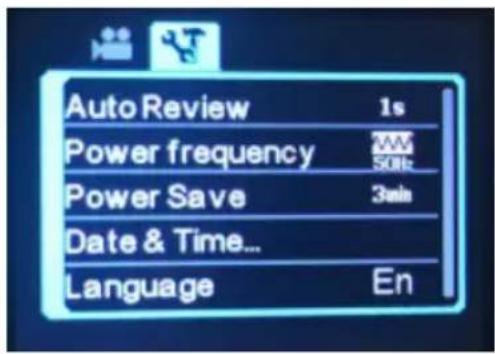

Meny för inställningsläge

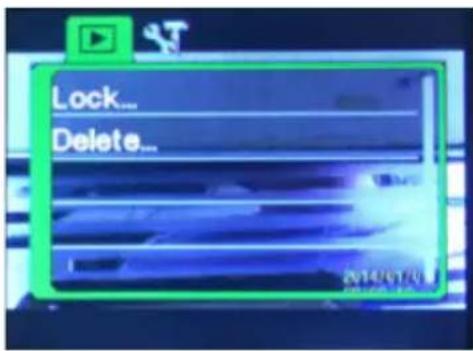

Meny för uppspelningsläge

ANSLUTNING TILL DATOR

Överföra filer

OBS! Koppla inte bort USB-kabeln under pågående överföring och ta inte ut minneskortet när USB-kabeln är ansluten – risk för dataförlust.

1. Kameran har Plug and Play-funktion. Starta apparaten och anslut den till en dator med USB-kabeln, så fungerar apparaten som en löstagbar härddisk.

1. En ikon för löstagbar hårddisk H: visas i fönstret Den här datorn, med dina bilder och filmer i mappen H:\DCIM\RECORDER,100MEDIA.

Webbkameraläge

OBS! Det behövs ingen drivrutin för webbkameraläge (PC-CAM-läge) i Windows XP (SP3) och högre.

1. I U-disk-läge (MSDC-läge), tryck på avtryckaren för att växla till webbkameraläge (PC-CAM).

2. Displayen visar PCCAM. Webbkameran kan startas från programvaran.

3. Tryck på avtryckaren för att återgå till U-disk-läge (MSDC-läge).

UNDERHÅLL

• Förvara produkten rent och torrt.
- Rengör linsen genom att blåsa bort damm och försiktigt torka linsen med en rengöringsduk för optisk utrustning, Använd endast rengöringsmedel avsett för kameror. Använd inte lösningsmedel.
