Typ av produkt	Väggmonterad köksfläkt
Märke	Husqvarna-Electrolux
Modell	QFT60211X
Bredd	60 cm
Djup	50 cm
Höjd	70-120 cm justerbar
Vikt	15 kg
Strömförsörjning	220-240 V, 50 Hz
Motoreffekt	200 W
Belysningseffekt	2 x 20 W halogen
Utsugskapacitet	650 m³/h max
Ljudnivå	55 dB (normal hastighet)
Hastighetsnivåer	3 + intensiv
Funktioner	Sugning, recirkulation, timer, filterlarm
Typ av fettfilter	Aluminiumnät, diskmaskinssäker
Kolfilter	Valfritt, byt var 6:e månad
Kanalanslutning	150 mm diameter, frånluft eller recirkulation
Reglage	Elektroniska tryckknappar
Säkerhetsfunktioner	Automatisk avstängning, motorskydd
Energiklass	A+
Reservdelar tillgängliga	Filter, lampor, motor

Vanliga frågor - QFT60211X Husqvarna-Electrolux

Hur installerar man köksfläkten QFT60211X?

Montera fläkten på en stabil vägg ovanför spisen. Se till att kanalen är korrekt ansluten till frånluftsutloppet eller använd recirkulationssatsen. Följ mallen och fäst fläkten med medföljande skruvar. Elanslutning måste göras av en behörig elektriker.

Hur rengör man fettfiltren?

Ta bort aluminiumnätsfiltren och tvätta dem i varmt såpvatten eller i diskmaskinen. Torka ordentligt innan återmontering. Rekommenderas att rengöra var 2-3:e månad eller oftare vid tung användning.

Hur byter man kolfiltret?

För recirkulationsläge, ta bort kolfiltret från fläktens insida. Byt ut mot ett nytt var 6:e månad. Se till att filtret sitter ordentligt för att bibehålla effektiviteten.

Hur byter man glödlampan?

Koppla bort strömmen. Ta bort lamplocket genom att trycka på flikarna. Byt halogenlampan (max 20 W) mot samma typ. Sätt tillbaka locket och återställ strömmen.

Varför suger inte fläkten?

Kontrollera om fettfiltren är igensatta. Se till att kolfiltret (om det används) inte är mättat. Kontrollera att kanalen inte är blockerad och att luckan öppnas när fläkten är på. Rengör eller byt filter vid behov.

Vad är ljudnivån på denna fläkt?

Ljudnivån varierar med hastigheten: cirka 55 dB på normal hastighet och upp till 65 dB på intensivläge. Detta är jämförbart med en normal konversation.

Kan jag använda denna fläkt utan kanal?

Ja, fläkten kan användas i recirkulationsläge. Du måste installera ett kolfilter (säljs separat) för att absorbera lukter. Luften rengörs och släpps tillbaka in i köket.

Hur återställer man filterlarmet?

Efter rengöring eller byte av filter, tryck och håll in hastighetsknappen i 3 sekunder tills larmlampan släcks. Se manualen för specifika steg.

Vad är garantitiden?

Husqvarna-Electrolux erbjuder 2 års garanti för tillverkningsfel. Förlängd garanti kan finnas i vissa regioner. Kontrollera dina inköpsdokument för detaljer.

Var kan jag köpa reservdelar?

Reservdelar som filter, lampor och motorer finns hos auktoriserade Husqvarna-Electrolux servicecenter eller onlinebutiker. Ange modellnummer QFT60211X vid beställning.

BRUKSANVISNING QFT60211X Husqvarna-Electrolux

SV Användningshandbok 2

NO Bruksveiledning 6

FI Käyttöohjeet 10

Tack för att du valt denna produkt från Husqvarna-Electrolux. Vi har skapat den så att du ska kunna få felfritt resultat i många år, med innovativa tekniker som gör livet enklare – funktioner som du inte skulle hitta hos vanliga produkter. Varsågod att ägna några minuter åt att läsa detta för att få ut så mycket som möjligt av produkten.

Besök vår webbplats för att:

Få tips om användning, broschyrer, felsökare, serviceinformation: www.husqvarna-electrolux.se

Registrera din produkt för bättre service: www.husqvarna-electrolux.se

Köp tillbehör, förbrukningsvaror och originalreservdelar till din produkt: www.husqvarna-electrolux.se/shop

MILJÖSKYDD

Återvinn material med symbolen. Återvinn förpackningen genom att placera den i lämpligt kärl. Bidra till att skydda vår miljö och vår hälsa genom att återvinna avfall från elektriska och elektroniska produkter. Släng inte produkter märkta med symbolen med hushållsavfallet. Lämna in produkten på närmaste återvinningsstation eller kontakta kommunkontoret.

KUNDTJÄNST OCH SERVICE

Vi rekommenderar att originalreservdelar används. Ha följande uppgifter till hands när du kontaktar serviceavdelningen. Informationen finns på typskylten. Modell, PNC, serienummer.

⚠️ Varnings-/viktig säkerhetsinformation. i Allmän information och tips Miljöinformation.

Vi förbehåller oss rätten till ändringar utan föregående meddelande.

1! SÄKERHETSFÖRESKRIFTER

⚠ Försiktighet! Följ noga instruktionerna i denna manual. Tillverkaren frånsäger sig allt ansvar för eventuella funktionsfel, skador eller bränder som uppstår på apparaten på grund av att instruktionerna i denna manual inte har respekterats. Denna köksfläkt är endast ämnad för privat bruk i hemmet.

⚠ Varning! Anslut inte apparaten till elnätet förrän installationen är helt slutförd.

Gör alltid fläkten strömlös innan någon typ av underhållsarbete eller rengöring inleds genom att dra ur kontakten eller slå av bostadens huvudströmbrytare.

Använd alltid skyddshandskar vid installation och underhåll.

Apparaten får inte användas av barn eller personer med reducerad rörelseförmåga eller mental kapacitet, eller personer som saknar erfarenhet och kännedom om apparaten, såtillvida inte användandet övervakas eller instruktioner ges av erfaren person som ansvarar för säkerheten. Barn får inte lämnas utan uppsikt för att förhindra att de leker med apparaten.

Fläkten får alridg användas utan att gallret är korrekt monterat!

Fläkten får ALDRIG användas som avställningsyta om inte detta är uttryckligen angivet.

Lokalen skall vara ordentligt ventilerad när köksfläkten används tillsammans med andra apparater vilka matas med gas och andra typer av bränsle.

Utblåsningsluften får inte ledas in i rökkanal som används för avledning av rökångor som kommer från apparater vilka matas med gas eller andra typer av bränsle.

Det är strängt förbjudet att flambera mat under fläkten.

Öppna lågor skadar filtren och kan orsaka brand och skall därför undvikas i alla lägen. Frityrkokning skall ske under uppsikt för att undvika att överhettad olja fattar eld.

Försiktighet! Vid användning tillsammans med spisar och matlagningsutrustning kan tillgängliga delar hettas upp avsevärt.

Vad beträffar de tekniska och säkerhetsåtgärder som skall vidtas för avledning av utblåsningsluften, skall de föreskrifter som utfärdats av lokala myndigheter noga efterlevas.

Rengör fläkten ofta, såväl utvändigt som invändigt, (MINST EN GÅNG I MÅNADEN, och respektera under alla händelser samtliga underhållsinstruktioner i denna manual).

Bristande rengöring av fläkten och filtren samt ett uteblivet byte av filtren medför brandfara.

Använd eller lämna aldrig fläkten utan korrekt imonterade lampor för att undvika risken för elektriska stötar.

Tillverkaren frånsäger sig allt ansvar för eventuella problem eller bränder som orsakats av att instruktionerna i denna manual inte efterlevts.

⚠ Varning! En utebliven installation av de fixeringsskruvar och fixeringsanordningar som dessa anvisningar föreskriver kan medföra elektriska risker.

2. ANVÄNDNING INSTALLATION

Fläkten används för att suga ut matos och ånga. I den bifogade installationshandboken indikeras de av de två versionerna som är disponibla på den modell ni är Ägare till. De disponibla versionerna är de följande: utsugningsversion med utvändig evakuering

eller filterversion med invändig

återcirkulation LFläkten har tillverkats för att användas som utsugningsversion

med utvändig evakuering eller som

filterversion med intern återcirkulation

3. INSTALLATION

Nätspänningen skall motsvara spänningen som anges på märkplåten som sitter inne i fläkten. Om fläkten är utrustad med stickkontakt skall denna anslutas till ett uttag som är lättillgängligt även efter installationen och som uppfyller gällande föreskrifter. I det fall fläkten saknar stickkontakt (direktanslutning till nätet), eller om uttaget är placerat på en svåråtkomlig plats skall en godkänd tvåpolig strömbrytare installeras som garanterar en fullkomlig frånkoppling från nätet i samband med överspänningsklass III, i enlighet med installationsbestämmelserna.

⚠ Varning! kontrollera innan fläktens krets ansluts med nätspänningen att den fungerar korrekt och är korrekt monterad.

Minsta tillåtna avstånd mellan kokkärlens stödyta på spishällen och köksfläktes underkant är 43cm om det är frågan om en elektrisk spis och 65cm om det är frågan om gasspis eller kombinerad gashäll. Om spishällens instruktioner anger ett större avstånd skall detta respekteras.

4. UNDERHÅLL

⚠ Varning! Gör alltid fläkten strömlös innan någon typ av underhållsarbete eller rengöring inleds genom att slå ifrån bostadens huvudströmbrytare. Fläkten skall rengöras ofta, såväl invändigt som utvändigt (åtminstone med samma underhållsintervall som för fettfiltren). Använd en trasa fuktad med neutrala rengöringsmedel vid rengöring. Undvik produkter som innehåller slipmedel. ANVÄND INTE ALKOHOL!

⚠ Varning! Observera att en bristande rengöring av apparaten och icke utförda filterbyten kan medföra brandrisk. Följ därför ovanstående instruktioner noga. Tillverkaren frånsäger sig allt ansvar för eventuella motorskador, eldsvådor beroende på ett bristande underhåll eller att dessa instruktioner inte respekterats. Observera att en bristande rengöring av apparaten och filtren kan medföra brandrisk. Följ därför ovanstående instruktioner noga.

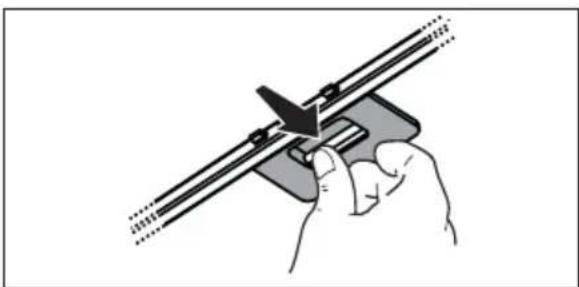

4.1 Fettfilter - Filtret skall rengöras en gång i månaden, med ett milt rengöringsmedel, för hand eller i diskmaskin, med låg temperatur och kort program. Vi tvätt i diskmaskin kan fettfiltret av metall missfärgas utan att detta på något sätt påverkar filtrets uppsugningsförmåga.

kan rengöras - Kolfiltret mättas efter en mer eller mindre lång tidsperiod beroende på i vilken utsträckning fläkten

används, på typen av matlagning och hur regelbundet fettfiltren rengörs. Det är under alla händelser nödvändigt att ersätta kolfilterpatronen minst var 4 månad. Filtret kan INTE rengöras eller återanvändas.

Fläkten är utrustad med en manöverpanel med en hastighetskontroll och en strömbrytare för spishällens belysning. Använd en högre hastighet om matoset är mycket koncentrerat. Vi rekommenderar att starta luftevakueringen 5 minuter innan matlagningen inleds och låta den fungera i cirka 15 minuter efter avslutad matlagning. Manövertangenterna på apparatens front:

A OFF-tangent (släckt tangent) - ON (tänd tangent) Tryck en eller flera gånger för att erhålla önskad funktion: ON (tänd tangent): fläkten väljer senaste inställda hastighet. OFF (släckt tangent): samtliga funktioner är avaktiverade med undantag för belysningen. B Tangent för val av hastighet (utsugningseffekt)

Tryck på denna tangent en eller flera gånger för att välja lämplig utsugningshastighet (effekt) (1 - 2 - 3).

C Display: visualiserar den valda utsugningseffekten (1-2-3), signalerar filtrens mättning (F).
D Tangent för start av intensivhastighet. Efter starten fungerar intensivhastigheten i cirka 5 minuter varefter fläkten återgår till den tidigare valda hastigheten (från 1 till 3) eller stängs av om ingen hastighet var inställd. I det fall man önskar avbryta intensivhastigheten innan 5 minuter förflutit trycker man på tangenten A eller tangenten B.
E ON/OFF-tangent för belysning

I det fall fläkten eller manövertangenterna inte fungerar rekommenderar vi att bryta strömtillförseln under minst 5 sekunder och därefter slå på fläkten igen. Vänta i 15 sekunder för att kontrollera att fläkten fungerar korrekt.

Kontrollanordning för fettfilter och kolfilter

Denna typ av fläkt är förberedd för en anordning som signalerar när fettfiltret eller kolfiltret kräver rengöring (anordningen säljs tillsammans med med kolfiltret av ett specialiserat företag som producerar utsugningsapparater).

Denna typ av fläkt säljs av tilverkaren utan kolfilter och därför är signalen för mättning avaktiverad.

I det fall fläkten skall användas med kolfilter skall signalen för kolfiltret aktiveras på följande sätt: Fläkten skall vara inställd på "OFF". Tryck samtidigt på tangenterna B och D under tre sekunder, Lysdioden F tänds samtidigt som lysdioden för hastighet 1 börjar blinka, efter 1 sekund börjar även lysdioden för hastighet 2 blinka och systemet avger en ljudsignal (-Beep-) vilket indikerar att inställningen är slutförd.

För att eliminera fettfiltrets signal, tryck samtidigt på tangenterna B och D under tre sekunder, Lysdioden F tänds samtidigt som lysdioden för hastighet 1 börjar blinka (fettfiltret) tillsammans med lysdioden för hastighet 2, efter 1 sekund blinkar endast lysdioden för hastighet 1, systemet avger en ljudsignal (-Beep-) vilket indikerar att inställningen är slutförd.

Lysdiod (1) signalerar fetttiltrets mättning

När lysdioden för hastighet 1 blinkar indikerar detta att operatören måste utföra en rengöring av fettfilren.

Läs noga instruktionerna beträffande underhåll av fettfiltren och hur dessa rengörs.

Lysdiod (2) signalerar de aktiva kolfiltrets mättning

När lysdioden för hastighet 2 blinkar indikerar detta att operatören måste utföra en rengöring eller ett byte av koltiltret. Läs noga instruktionerna beträffande rengöring och byte av kollfiltret.

Återställning av signalen för mättning

Efter att underhållet av filtren slutförs skall tangenten A hållas nedtryckt under 3 sekunder till Lysdioden 1 eller 2 upphör att blinka.

6. BELYSNING

Fläkten är utrustad med ett belysningssystem som bygger på lysdiodsteknologi.

Lysdioderna garanterar optimal belysning, upptill 10 gånger längre livslängd jämfört med konventionella lampor och möjliggör en energibesparing på 90%.

⚠ Varning! Rikta inte blicken direkt mot lysdiodernas Ijus.

Kontakta det tekniska servicekontoret för byte av lysdioderna.

KJÆRE KUNDE

FOR PERFEKTE RESULTATER

4.2 - Vaskbart aktivt kullfilter

Kommandoknappene på forsiden av apparatet:

A OFF-knapp (avknapp) - ON (påknapp) Trykk en eller flere ganger for ønsket funksjon:
