MOE-LR02-120 - Häcksax Cotech - Gratis bruksanvisning och manual

Produkttyp	Häcksax
Märke	Cotech
Modell	MOE-LR02-120
Strömkälla	Sladdansluten
Effekt	600 W
Bladlängd	60 cm (24")
Klippdiameter	20 mm
Vikt	4,5 kg
Bladtyp	Dubbelverkande, laserskuren
Säkerhetsfunktioner	Tvåhandsstart, bladskydd, säkerhetsbrytare
Ergonomi	Mjukt grepphandtag, 360° roterande bakre handtag
Garanti	2 år
Ingående tillbehör	Bladskydd, bruksanvisning
Ljudnivå (LWA)	96 dB(A)
Vibrationsnivå (ah)	8 m/s²
Mått (L x B x H)	100 x 30 x 25 cm
Underhåll	Regelbunden rengöring och smörjning av bladet
Reparationsvänlighet	Utbytbara blad; reservdelar finns

Vanliga frågor - MOE-LR02-120 Cotech

Hur startar jag häcksaxen?

Se till att båda händerna är på handtagen, tryck sedan och håll in säkerhetsspärren innan du drar i avtryckaren. Släpp spärren när den är igång.

Kan jag använda häcksaxen i vått väder?

Nej, använd inte i regn eller på våta häckar för att undvika elektrisk stöt och skador. Vänta på torrt väder.

Hur rengör jag bladen efter användning?

Koppla bort strömmen. Använd en styv borste och milt såpvatten för att ta bort sav och smuts. Torka noggrant och applicera lätt olja för att förhindra rost.

Vilken bladolja ska jag använda?

Använd lätt maskinolja eller specifikt formulerad olja för häcksaxblad. Applicera sparsamt längs skärkanterna.

Varför stannar häcksaxen medan jag klipper?

Möjliga orsaker: överbelastning (för tjocka grenar), överhettning (låt svalna) eller en utlöst jordfelsbrytare. Kontrollera grenstorleken och låt verktyget vila.

Är bladet vändbart?

Vissa modeller tillåter att bladet vänds för längre livslängd. Kontrollera din manual; om inte, byt ut när det är slött.

Hur slipar jag bladen?

Slipning görs bäst av fackman. För mindre justeringar, använd en fin flatfil på fasningen, behåll den ursprungliga vinkeln. Koppla alltid bort strömmen.

Kan jag klippa grenar tjockare än 20 mm?

Nej, att klippa grenar tjockare än den angivna kapaciteten kan skada bladen eller motorn. Använd en grenssåg för större grenar.

Vad ska jag ha på mig när jag använder häcksaxen?

Använd skyddsglasögon, handskar, långärmad tröja, långbyxor och rejäl fotbeklädnad för att skydda mot skräp och skärskador.

Var hittar jag reservblad?

Reservblad finns hos auktoriserade Cotech-återförsäljare eller online. Använd endast äkta delar för att säkerställa passform och prestanda.

BRUKSANVISNING MOE-LR02-120 Cotech

Läs hela bruksanvisningen noggrant och försäkra dig om att du har förstätt den innan du använder utrustningen. Spara bruksanvisningen för framtida bruk.

Viktig informasjon:

Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida bruk. Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data. Vid tekniska problem eller andra frågor, kontakta vår kundtjänst (se adressuppgifter på baksidan).

Innehållsförteckning

Säkerhet 11

Produktbeskrivning 15

Användning 15

Skötsel och underhåll 18

Avfallshantering 18

Specifikationer 18

Säkerhet

Generella säkerhetsinstruktioner för laddningsbara handverktyg

Varning! Läs alla instruktioner. Om nedanstående instruktioner inte följs kan detta leda till elektrisk stöt, brand och/eller allvarlig skada. Termen "elektriskt handverktyg" i varningstexten nedan refererar till ditt nätanslutna eller batteridrivna handverktyg. SPARA DESSA INSTRUKTIONER.

1) Arbetsutrymmet

a) Håll arbetsutrymmet rent och väl upplyst. Belamrade och mörka utrymmen inbjuder till olyckor.
b) Använd inte elektriska handverktyg i explosiva miljöer, som i närheten av lättantändliga vätskor, gaser eller damm. Elektriska handverktyg genererar gnistor som kan antända damm eller ångor.
c) Håll undan barn och åskådare medan du använder det elektriska handverktyget. Störningsmoment kan göra att du tappar kontrollen.

2) Elektrisk säkerhet

a) Det elektriska handverktygets stickpropp måste passa i vägguttaget. Modifiera aldrig stickproppen på något vis. Använd aldrig adapter tillsammans med jordade elektriska handverktyg. Omodifierade stickproppar och passande vägguttag minskar risken för elektrisk stöt.
b) Undvik kroppskontakt med jordade föremål, som rör, element, köksspis eller kylskåp. Det innebär ökad risk för elektrisk stöt om din kropp är jordad.
c) Utsätt inte det elektriska handverktyget för regn eller våta förhållanden. Om vatten tränger in i ett elektriskt handverktyg ökar det risken för elektrisk stöt.
d) Misshandla inte nätsladden. Använd aldrig nätsladden för att bära, dra eller rycka stickproppen ur vägguttaget. Håll nätsladden undan från värme, olja, vassa kanter och rörliga delar. Skadade eller trassliga nätsladdar ökar risken för elektrisk stöt.
e) När du använder ett elektriskt handverktyg utomhus, använd en skarvsladd anpassad för detta ändamål. Användning av en skarvsladd för utomhusbruk minskar risken för elektrisk stöt.

3) Personlig säkerhet

a) Var uppmärksam på vad du gör och använd sunt förnuft när du använder ett elektriskt handverktyg. Använd inte ett elektriskt handverktyg om du är trött eller påverkad av droger, alkohol eller medicinering. Ett ögonblicks ouppmärksamhet när du använder ett elektriskt handverktyg kan resultera i allvarlig personskada.
b) Använd skyddsutrustning. Bär alltid skyddsglasögon. Användning av skyddsutrustning som andningsskydd, halksäkra skyddsskor, hjälm och hörselskydd vid behov minskar risken för personskada.
c) Undvik oavsiktlig start. Se till att strömbrytaren är i läge OFF innan du ansluter stickproppen till vägguttaget. Att bära ett elektriskt handverktyg med ett finger på strömbrytaren/avtryckaren eller att ansluta ett elektriskt handverktyg till elnätet när strömbrytaren är i läge ON inbjuder till olyckor.
d) Tag bort alla serviceverktyg/nycklar innan du slår på det elektriska handverktyget. Ett kvarglömt serviceverktyg på en roterande del av det elektriska handverktyget kan resultera i personskada.
e) Sträck dig inte för långt. Se till att du står stadigt med god balans hela tiden. Detta möjliggör bättre kontroll i oväntade situationer.
f) Bär lämplig klädsel. Bär inte löst sittande kläder eller smycken. Håll hår, kläder och handskar undan från rörliga delar. Lösa kläder, smycken eller långt hår kan fastna i rörliga delar.
g) Om utrustning för utsugning och uppsamling av damm finns tillgängligt, se till att denna är ansluten och används ordentligt. Användning av dessa hjälpmedel kan minska dammrelaterade faror.

4) Användning och underhåll av det elektriska handverktyget

a) Pressa inte det elektriska handverktyget. Använd ett elektriskt handverktyg som är avsett för det arbetsmoment du utför. Korrekt elektriskt handverktyg gör jobbet bättre och säkrare med avsedd matningshastighet.

b) Använd inte det elektriska handverktyget om strömbrytaren inte slår på och stänger av verktyget. Alla elektriska handverktyg som inte kan kontrolleras med strömbrytaren är farliga och måste repareras.

c) Tag stickproppen ur vägguttaget innan du utför några justeringar, byter tillbehör eller lägger undan det elektriska handverktyget för förvaring. Dessa åtgärder i förebyggande syfte minskar risken för att starta det elektriska handverktyget oavsiktligt.

d) Förvara elektriska handverktyg som inte används utom räckhåll för barn och låt inte personer som inte är förtrogna med det elektriska handverktyget eller dessa instruktioner använda det. Elektriska handverktyg är farliga om de kommer i händerna på ovana användare.

e) Underhåll elektriska handverktyg. Kontrollera om något är felinställt, om rörliga delar kärvar, om delar har gått sönder eller något annat som kan påverka funktionen av det elektriska handverktyget. Om något är skadat måste det repareras före användning. Många olyckor beror på dåligt underhållna elektriska handverktyg.

f) Håll verktygen vassa och rena. Ordentligt underhållna skärverktyg med vassa eggar är mindre benägna att kärva och lättare att kontrollera.

g) Använd det elektriska handverktyget, tillbehör och liknande enligt instruktionerna och på det sätt som är ämnet för just den typen av elektriskt handverktyg, och ta även hänsyn till arbetsförhållandena och den typ av arbete som ska utföras. Användning av det elektriska handverktyget för arbeten andra än vad det är ämnet för kan resultera i en farlig situation.

5) Användning och service av det laddningsbara handverktyget

a) Se till att strömbrytaren är i avstängt läge innan du monterar batteriet. Att montera batteriet på ett elektriskt handverktyg som har strömbrytaren i påslaget läge inbjuder till olyckor.

b) Ladda batteriet endast med en laddare som är utvald av tillverkaren. En laddare som passar till en typ av batteri kan orsaka brandrisk om den används till en annan typ av batteri.

c) Använd laddningsbara handverktyg endast tillsammans med därför ämnade batterier. Användning av annat batteri kan orsaka skade- och brandrisk.

d) När batteriet inte används, förvara det på avständ från andra metallföremål som gem, mynt, nycklar, spikar, skruvar eller andra små metallföremål som kan skapa kontakt från en batteripol till den andra. Kortslutning av batteripolerna kan orsaka brännskador eller brand.

e) Om batteriet misshandlas kan syra läcka från batteriet; undvik kontakt. Om du av misstag kommer i kontakt med syran, spola med vatten. Om syran kommer i kontakt med ögonen, uppsök dessutom läkare. Syra som kommer från batteriet kan orsaka irritation och brännskador.

6) Service

a) Låt behörig personal utföra service och reparationer, och endast med originalreservdelar. Detta garanterar att säkerheten på det elektriska handverktyget behålls.

Särskilda säkerhetsinstruktioner för häcksaxar

• Kontrollera före användning att det inte finns några främmande föremål som t.ex. trådstängsel i häcken/buskarna du ska klippa.
• Håll alltid häcksaxen stadigt. Håll den med båda händerna ifall det finns två handtag.
  • Utsätt inte apparaten för regn.
• Håll alla kroppsdelar på behörigt avständ från knivarna. Rensa inte knivarna när de är i rörelse. Håll inte heller i grenar och kvistar som du ska kapa. Se till att strömbrytaren är avstängd innan du rensar knivarna från skräp. Ett ögonblicks ouppmärksamhet under användning kan resultera i allvarlig personskada.
• Bär häcksaxen i handtaget. Knivarna får inte vara i rörelse när du bär häcksaxen. Knivskyddet ska alltid användas vid transport eller förvaring av häcksaxen. Korrekt hantering av häcksaxen minskar risken för personskada orsakad av knivarna.
• Håll undan nätkabeln från knivarna. Vid användning kan nätkabeln gömmas i buskar och kan oavsiktligt kapas av knivarna.

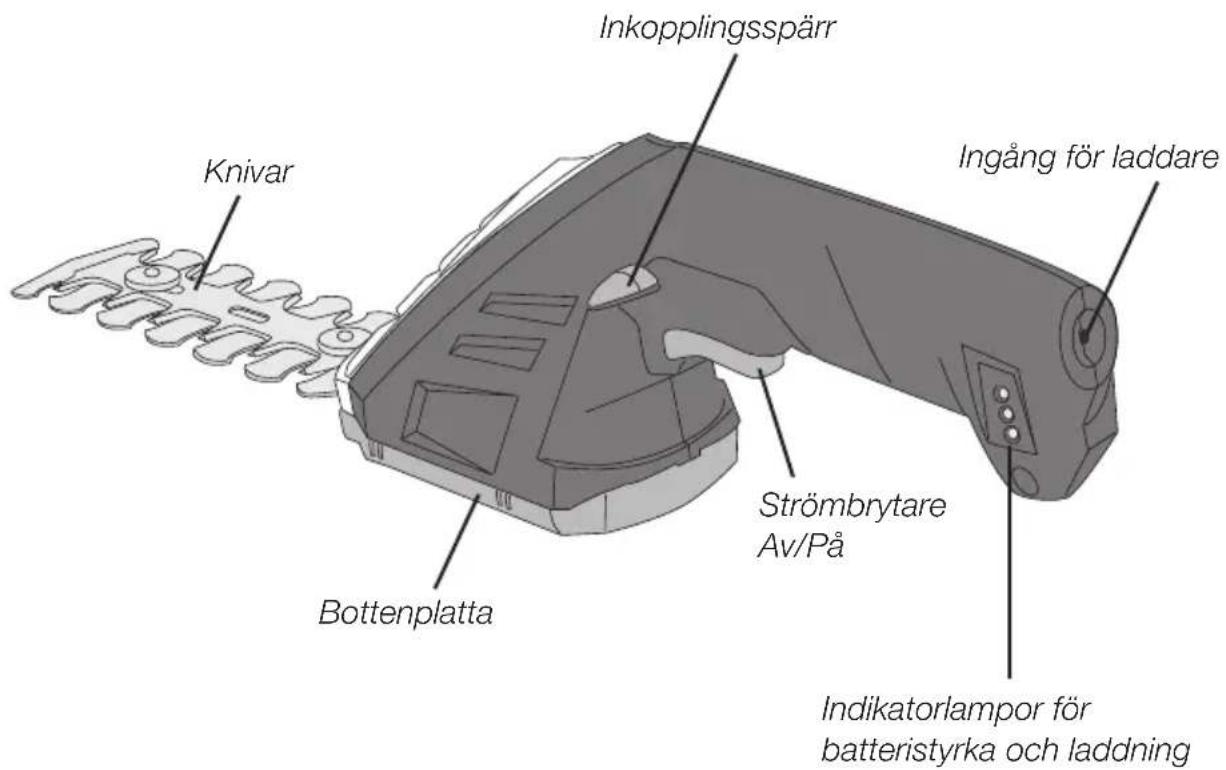

Produktbeskrivning

Användning

Laddning

Obs!

• Använd aldrig laddaren om nätsladden är skadad.
  • Använd aldrig laddaren i regn eller fuktig miljö.

• Anslut först laddaren till trimmern och anslut sedan stickkontakten till vägguttaget. En röd diod lyser vid laddning.

• Efter ca 5 timmars laddning stängs laddaren av automatiskt för att förhindra överladdning. Tre gröna dioder lyser när laddningen är klar.
• Drag alltid ur laddaren ur vägguttaget när den inte används.
• Öppna eller modifiera aldrig batteriet.

Byte av knivar

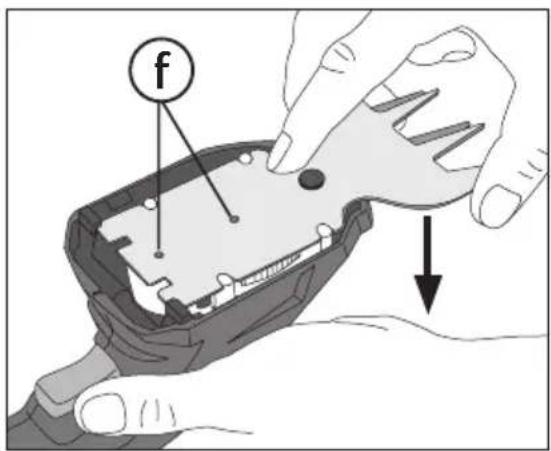

1. Tag av bottenplattan genom att trycka in den räfflade låsfliken (a) och skjuta plattan i pilens riktning enligt bilden. Lyft sedan bort kniven.

1. Ställ knivens märkningar (b) mot varandra.
2. Vrid kugghjulet så att den röda pilen (c) pekar mot röda märkningen (d) på högra sidan.

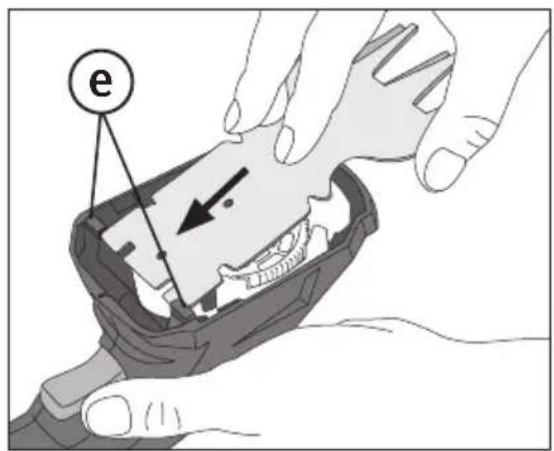

1. Montera kniven: Passa först in kniven under flikarna på bakkanten av trimmern (e) och vik sedan ner kniven så att urtagen i kniven passar på upphöjningarna (f) så att den ligger tätt mot trimmern.

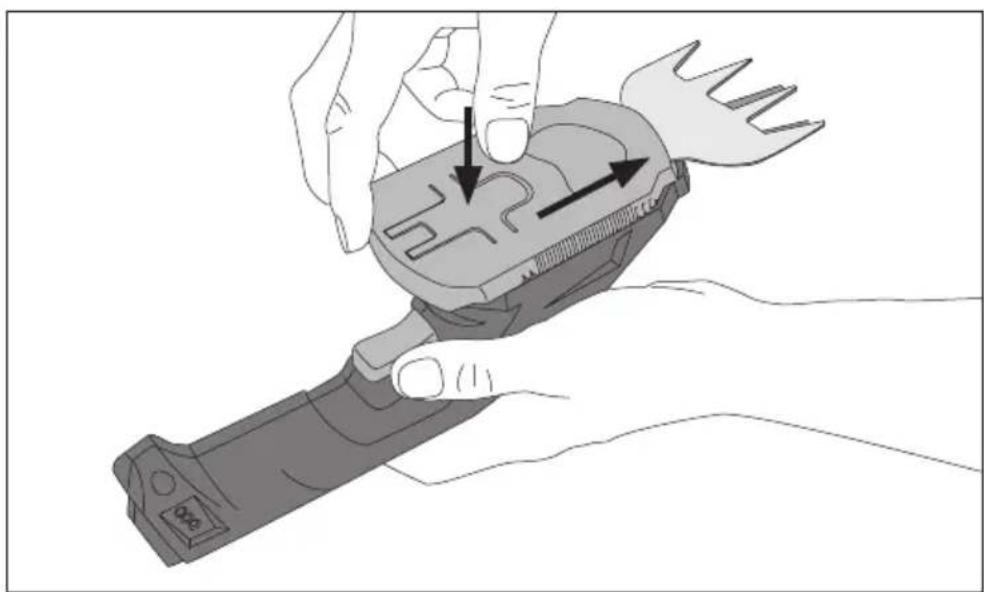

1. Passa in bottenplattan på trimmern och skjut sedan bottenplattan i pilens riktning enligt bilden.

Skötsel och underhåll

• Kontrollera före varje användning att kniven är korrekt monterad.
• Kontrollera regelbundet att alla skruvar och muttrar är ordentligt åtdragna.
• För längre livslängd på trimmern, smörj knivarna vid behov.
• Använd knivskydden vid transport och förvaring.
• Förvara trimmern utom räckhåll för barn när den inte används.

Avfallshantering

När du ska göra dig av med produkten ska detta ske enligt lokala föreskrifter. Är du osäker på hur du ska gå tillväga, kontakta din kommun.

Specifikationer

Vikt 0,6 kg

Laddningsbart batteri (Li-Ion) Märkspänning 7,2 V DC

Kapacitet 1,5 Ah

Gångtid ca. 40 min

Batterieliminator

In 240 V AC, 50 Hz

Ut 7,2 V DC

Knivar häcksax Längd 120 mm

Kapacitet (tjocklek på kvistar) Max. 8 mm

Knivar grässax Klippbredd 80 mm

Ljudnivå (LpA) 62,6 dB(A) K: 3 dB

(LwA) 82,6 dB(A) K: 3 dB

Vibration ah 1,346 m/s² K: 1,5 m/s²

Multitrimmer

Declares that this product complies with the requirements of the following directives and standards Intygar att denna produkt överensstämmer med kraven i följande direktiv och standarder

Bekrefter at dette produktet er i samsvar med følgende direktiver og standarder
