FTD-DC - Fläkt Cotech - Gratis bruksanvisning och manual

Produkttyp	Tornfläkt med fjärrkontroll
Modell	FTD-DC
Varumärke	Cotech
Mått (höjd)	91 cm
Vikt	3,3 kg
Strömförsörjning	220–240 V, 50/60 Hz
Effektförbrukning	25 W
Standby-förbrukning	0,67 W
Fjärrkontrollens batteri	1 × CR2032 (ingår)
Fläkthastigheter	8 hastigheter (1–8)
Driftlägen	Normal, Intervall, Sömn
Oscillation (svängning)	Ja, på/av-knapp
Timer	30 minuter till 8 timmar (30-minutersintervall)
Display	LED-display som visar temperatur, hastighet, timer
Luftfilter	Avtagbart, rengör med dammsugare
Maximalt luftflöde	28,72 m³/min
Maximal lufthastighet	2,99 m/s
Ljudeffektnivå	61,76 dB(A)
Servicevärde	1,14 (m³/min)/W
Säkerhetsfunktioner	Överhettningsskydd, automatisk avstängningstimer
Endast inomhusbruk	Ja
Rengöring	Torka av med fuktig trasa; använd inte lösningsmedel
Avfallshantering	Återvinn enligt lokala föreskrifter
Medföljande tillbehör	Fjärrkontroll, användarhandbok

Vanliga frågor - FTD-DC Cotech

Hur slår jag på tornfläkten?

Placera fläkten på en stadig, plan yta och anslut den till ett eluttag. Tryck på POWER-knappen på kontrollpanelen eller fjärrkontrollen för att slå på den.

Hur justerar jag fläkthastigheten?

Tryck upprepade gånger på SPEED-knappen för att växla mellan hastigheterna 1 till 8. Aktuell hastighet visas på LED-displayen.

Vilka olika driftlägen finns?

Fläkten har tre lägen: Normal (konstant hastighet), Intervall (byter automatiskt hastighet var 120:e sekund) och Sömn (minskar gradvis hastigheten var 7:e minut tills hastighet 1 uppnås). Tryck på MODE-knappen för att välja.

Hur använder jag oscillationsfunktionen (svängning)?

Tryck på SWING-knappen för att starta oscillation; tryck igen för att stoppa. Tornfläkten svänger åt vänster och höger.

Hur ställer jag in timern?

Tryck upprepade gånger på TIMER-knappen för att ställa in önskad tid i 30-minutersintervall, från 30 minuter till 8 timmar. Fläkten stängs automatiskt av efter inställd tid.

Hur rengör jag luftintagsfiltret?

Dra ur fläktens kontakt. Ta bort det avtagbara luftintagsfiltret (se manualen för placering) och dammsug det. Tvätta inte med vatten. Sätt tillbaka efter rengöring.

Vilket batteri använder fjärrkontrollen och hur byter jag det?

Fjärrkontrollen använder ett CR2032-batteri. Skjut ut batterifacket i botten av fjärrkontrollen, byt batteri med pluspolen (+) uppåt och sätt tillbaka facket.

Är fläkten säker att använda nära barn?

Fläkten bör inte användas av barn utan uppsikt. Låt aldrig barn leka med fläkten eller föra in föremål genom gallret. Dra alltid ur kontakten när den inte används.

Vad ska jag göra om fläkten slutar fungera?

Kontrollera att den är ansluten och att eluttaget fungerar. Se till att timern inte är inställd. Om den fortfarande inte fungerar, försök inte reparera; kontakta kundtjänst.

Kan jag använda fläkten utomhus?

Nej, fläkten är endast avsedd för inomhusbruk i torra, rena miljöer. Utsätt inte för vatten, överdriven fukt eller temperaturer över 40°C.

BRUKSANVISNING FTD-DC Cotech

Pelarfläkt | Tårnvifte

Pylvästuuletin | Turmventilator

Läs hela bruksanvisningen noggrant och försäkra dig om att du har förstätt den innan du använder utrustningen. Spara bruksanvisningen för framtida bruk.

Viktig informasjon:

Pelarfläkt med fjärrkontroll

Art.nr 18-1396 Modell FTD-DC

36-6627

FTD-DC

Läs igenom hela bruksanvisningen före användning och spara den sedan för fram- tida bruk. Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data. Vid tekniska problem eller andra frågor, kontakta vår kundtjänst (se adressuppgifter på baksidan).

Säkerhet

• Använd aldrig produkten om nätkabeln, stickproppen eller någon annan del är skadad eller inte fungerar normalt.
• Produkten får endast anslutas till ett vägguttag med 220–240 V AC, 50/60 Hz.
• Försök aldrig reparera eller modifiera produkten på något sätt.
• Använd aldrig produkten om den inte fungerar normalt eller om höljet, nätkabeln eller stickproppen på något sätt är skadade.
• Om nätkabeln på något sätt skadas ska den bytas av behörig elektriker.
• Produkten får endast användas inomhus i torra och rena miljöer. Placera aldrig produkten på sådant sätt att den kan falla ned i vatten eller andra vätskor.
• Placera aldrig produkten på sådant sätt att den kommer i kontakt med heta ytor.
• Dra alltid ut stickproppen ur vägguttaget när produkten inte används.
• Placera aldrig nätsladden över heta ytor, skarpa kanter eller hörn.
• Produkten är endast avsedd för privat bruk i hemmet på det sätt som beskrivs i den här bruksanvisningen.
• Stick aldrig in något föremål eller fingrar genom fläktgallren.
• Lämna aldrig barn utan tillsyn när de vistas i produktens närhet.
• Utsätt aldrig produkten för vatten eller andra vätskor.
• Anslut inte produkten till elnätet innan den är helt monterad och klar. Produkten måste stå upprätt, den får inte användas liggande.
• Stäng aldrig av produkten genom att dra ut stickproppen ur vägguttaget. Stäng av med strömbrytaren och dra därefter ut stickproppen ur vägguttaget.
• Försäkra dig om att produkten är helt färdigmonterad innan den används första gången.
• Använd aldrig produkten i miljöer där explosiva gaser eller ämnen förvaras.
• Använd inte produkten i mycket fuktiga eller dammiga miljöer eller i miljöer där temperaturen överstiger 40 °C.
• Personer (inklusive barn) vars fysiska eller mentala förmåga eller brist på erfarenhet och kunskap gör att de inte kan använda produkten på ett säkert sätt får inte använda den utan tillsyn eller handledning.
• Låt aldrig barn leka med produkten.

Produktbeskrivning

1. Kontrollpanel
2. LED-display. Visar aktuell temperatur när pelarfläkten är ansluten till elnätet. Visar också vald fläkthastighet och timerinställning.
3. Luftutlopp
4. Förvaringsplats för fjärrkontroll
5. Avtagbart filter över luftinlopp

Kontrollpanel

1. [ ] SWING, svepandefunktion på/av.

2. [MODE, val av funktion: normal-, intervall-eller insomningsfunktion.

3. [TIMER, ställ in hur lång tid fläkten ska vara påslagen innan den automatiskt slås av.

4. [ ]SPEED, inställning av fläkthastighet 1–8.

5. [◀] POWER, på/av.

Fjärrkontroll

Fjärrkontrollens knappar och funktioner överensstämmer med ovanstående beskrivning.

1. Dra bort plastfliken för att aktivera batteriet.


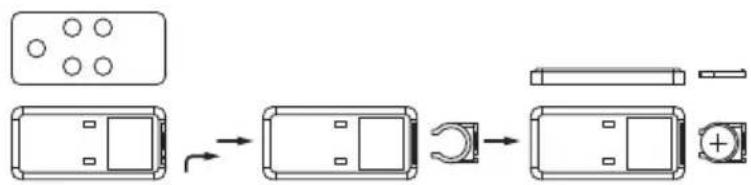

1. Om du behöver byta batteriet, dra ut batterihållaren på fjärrkontrollens baksida och sätt i ett nytt batteri (1 × CR2032). Se till att batteriets pluspol vänds som på bilden.

Användning

På/av

1. Placera fläkten på ett plant och stabilt underlag och anslut nätkabelns stickpropp till ett vägguttag.
2. Tryck [💡 för att slå på.
3. Tryck [ðigen för att slå av.

Fläkthastighet

Tryck upprepade gånger på [■] (9) för att välja fläkthastighet 1–8.

Normal-, intervall- eller insomningsfunktion

Normal funktion

1. Slå på fläkten.
2. Tryck [♪] (7) tills LED-indikatorerna för intervall- resp. insomningsfunktion är släckta.

Intervallfunktion

1. Slå på fläkten.
2. Tryck [1] (7) tills LED-indikatorn för intervallfunktionen tänds.
3. Fläkten byter automatiskt hastighet i intervall som är programmerade från fabrik (intervallen kan inte ändras). Alla fläkthastigheter (1–8) används i cykler om 120 sek. Du kan inte själv byta fläkthastighet när intervallfunktionen är vald.

Insomningsfunktion

1. Slå på fläkten.
2. Tryck [♪(7) tills LED-indikatorn för insomningsfunktionen tänds.
3. Fläkten går successivt ner i hastighet (fläkten stannar på varje hastighet i 7 min) från vald hastighet för att sedan stanna på fläkthastighet 1. Du kan inte själv byta fläkthastighet när insomningsfunktionen är vald.

Svepande rörelse

1. Tryck [√] (6) för att slå på fläktens svepandefunktion.

2. Tryck igen för att stänga av funktionen.

3. Tryck [√] (6) för att slå på fläktens svepandefunktion.

4. Tryck igen för att stänga av funktionen.

Timerfunktion

1. Tryck [☐] (8) för att ställa in tiden i 30 min-intervall från 30 min till 8 tim.
2. När inställd tid har passerat stängs fläkten automatiskt av. Timerfunktionen kan användas tillsammans med alla ovanstående funktioner. Pellarfläktens display visar inställd timertid i några sek för att sedan återgå till temperaturvisning. Bilden visar att timern är inställd på 2 tim.

Skötsel och underhåll

• Dra alltid ut stickproppen ur vägguttaget före rengöring.
• Torka av fläktens hölje med en lätt fuktad trasa vid behov. Använd ett milt rengöringsmedel, aldrig lösningsmedel eller frätande kemikalier.
• Dra alltid ut stickproppen ur vägguttaget och förvara fläkten torrt och dammfritt, utom räckhåll för barn, om den inte ska användas under en längre period.

Rengöring av filtret över fläktens luftinlopp

Ta bort filtret över fläktens luftinlopp och dammsug det vid behov (se bild).

Denna symbol innebär att produkten inte får kastas tillsammans med annat hushållsavfall. Detta gäller inom hela EU. För att förebygga eventuell skada på miljö och hälsa, orsakad av felaktig avfallshantering, ska produkten lämnas till återvinning så att materialet kan tas omhand på ett ansvarsfullt sätt. När du lämnar produkten till återvinning, använd dig av de returhanteringssystem som finns där du befinner dig eller kontakta inköpsstället. De kan se till att produkten tas om hand på ett för miljön tillfredställande sätt.

Batteri fjärrkontroll 1 × CR2032 (ingår)

Höjd 91 cm

Vikt 3,3 kg

Beskrivning Symbol Värde Enhet
Max luftflöde F 28,72			m^3/min
Fläktens ineffekt P 25,20 W
Driftsvärde	S_V	1,14	(m^3/min)/W
Effektförbrukning i standbyläge	P_SB	0,67 W
Fläktens ljudeffektnivå	L_wA	61,76 dB(A)
Maximal lufthastighet	c 2,99 m/sek
Standard som använts förmätning av driftsvärde	IEC 60879:1986 (corr.1992)
