Typ	Limpistol
Varumärke	Cocraft
Modell	HG 500-D
Strömförsörjning	230 V AC, 50 Hz
Effektförbrukning	35 W
Skyddsklass	II
Diameter på limstift	11 mm
Längd på limstift (medföljer)	15 cm
Uppvärmningstid	Cirka 4 minuter
Vikt	0,3 kg
Driftlägen	Nätansluten med laddstation för sladdlös användning
Medföljande tillbehör	Laddstation, 3 munstycken, munstycksnyckel, stödstativ, 6 limstift
Droppskydd	Ja (avtryckaren stoppar limflödet)
Munstyckestyper	3 medföljer (olika former)
Säkerhetsfunktioner	Återför till stativ för kylning; lämna aldrig utan uppsikt
Rengöring	Torka med fuktig trasa; använd inte slipande rengöringsmedel eller lösningsmedel
Avfallshantering	Återvinn på anvisad plats; släng inte med hushållsavfall
Garanti	Ej specificerad; se tillverkaren
Avsedd användning	Limning av trä, papper, kartong och vissa plaster

Vanliga frågor - HG 500-D Cocraft

Hur lång tid tar det för limpistolen att värmas upp?

Uppvärmningstiden är cirka 4 minuter.

Vilken typ av limstift ska jag använda?

Använd limstift med en diameter på 11 mm och en längd på 15 cm (medföljer).

Kan jag använda limpistolen sladdlöst?

Ja, du kan använda den sladdlöst genom att ansluta nätkabeln till laddstationen och placera pistolen i stationen. Pistolen håller arbetstemperaturen när den är placerad i stationen.

Hur byter jag munstycke?

Koppla bort pistolen, använd den medföljande munstycksnyckeln för att ta bort det gamla munstycket medan limmet fortfarande är varmt. Sätt fast det nya munstycket, se till att det inte gängas snett, och sätt tillbaka den skyddande gummikåpan.

Vilka säkerhetsåtgärder bör jag vidta?

Återför alltid pistolen till dess stativ efter användning, lämna den aldrig utan uppsikt, håll borta från fukt och kontrollera nätkabeln regelbundet. Limmet blir mycket varmt – skölj brännskador med kallt vatten.

Hur rengör jag limpistolen?

Koppla bort enheten och torka den med en fuktig trasa. Använd inte slipande rengöringsmedel eller lösningsmedel.

Vilka material kan jag limma med denna pistol?

Den är lämplig för limning av trä, papper, kartong och vissa plastmaterial.

Hur ska jag kassera limpistolen?

Släng inte med hushållsavfall. Återvinn produkten på en lokal återvinningsstation eller kontakta inköpsstället för miljövänlig avfallshantering.

Vad är droppskydd?

När du släpper avtryckaren stänger droppskyddet av limflödet till munstycket för att förhindra dropp.

Kan jag använda limpistolen medan den är på laddstationen?

Ja, du kan använda den sladdlöst genom att koppla bort kabeln från pistolen och ansluta den till laddstationen. Pistolen håller sig varm när den placeras i stationen. Indikatorlampan lyser när den är korrekt ansluten.

BRUKSANVISNING HG 500-D Cocraft

Läs hela bruksanvisningen noggrant och försäkra dig om att du har förstått den innan du använder utrustningen. Spara bruksanvisningen för framtida bruk.

Viktig informasjon:

Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida bruk. Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data. Vid tekniska problem eller andra frågor, kontakta vår kundtjänst (se adressuppgifter på baksidan).

Säkerhet

Om verktyget används på ett felaktigt sätt uppstår brandfara. Tänk därför på följande:

• Placera apparaten stående efter användning och låt det svalna ordentligt innan du stoppar undan det för förvaring.
• Lämna inte apparaten utan uppsikt när den är i drift.
• Utsätt aldrig apparaten för regn eller fukt.
• Nätsladden bör regelbundet kontrolleras. Använd aldrig apparaten om nätsladden eller stickproppen är skadade.
• Om nätsladden skadats får den endast bytas av tillverkaren eller dess serviceställe.
• Apparaten får inte användas av personer (inklusive barn) med nedsatt fysisk eller mental förmåga. Den får inte heller användas av personer utan tillräcklig erfarenhet och kunskap ifall de inte har fått instruktioner om användningen av någon som ansvarar för deras säkerhet.
• Låt aldrig barn leka med apparaten.
• Limmet och apparatens munstycke blir mycket varmt vid användning. Det kan orsaka brännskador på huden. Skölj genast med kallt vatten och låt det spola länge.
• Kontrollera att strömmen i vägguttaget stämmer överens med spänningen som anges på apparaten.

Produktbeskrivning

Förpackningen innehåller

• Limpistol
• Laddningsstation
  • 3 st. munstycken
• Nyckel för byte av munstycke
• Stöd
• 6 st. limstavar (∅ 11 mm, längd 15 cm)

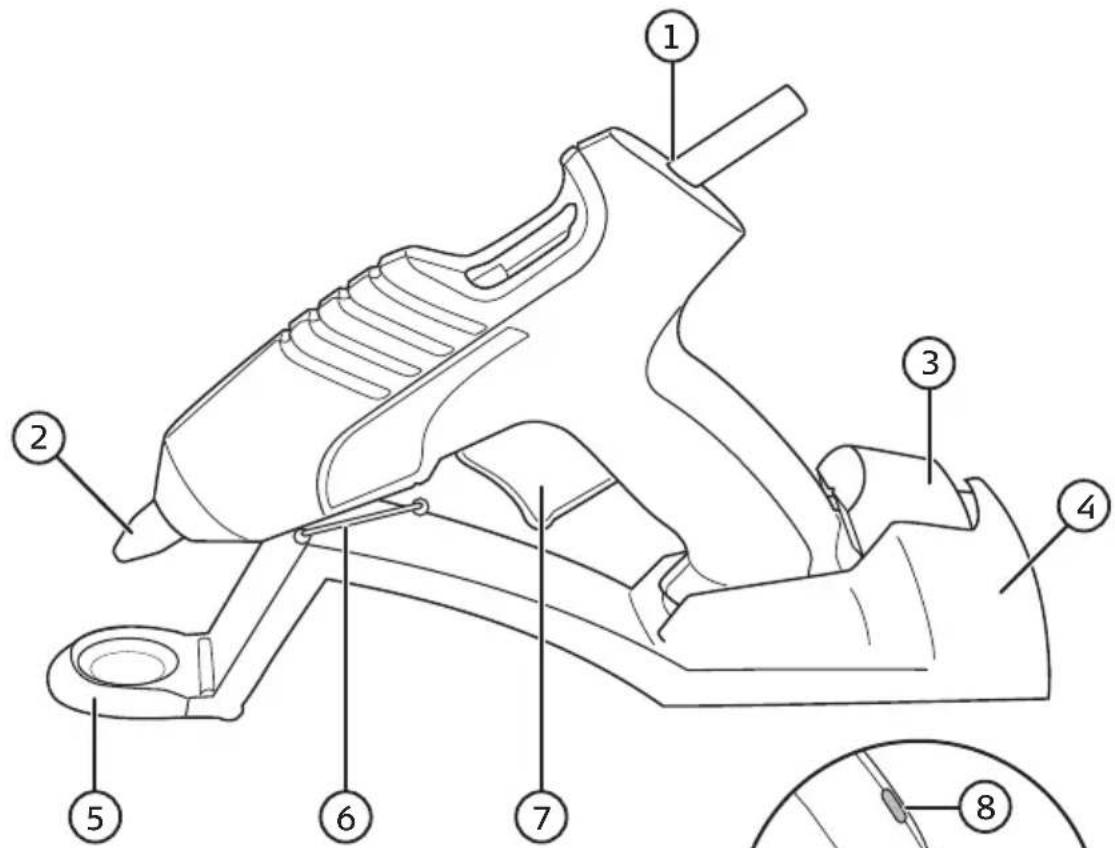

Delar

1. Öppning för limpatroner

2. Munstycke

3. Lösgöringsknapp

4. Laddningsstation

5. Droppbricka

6. Stöd

7. Avtryckare

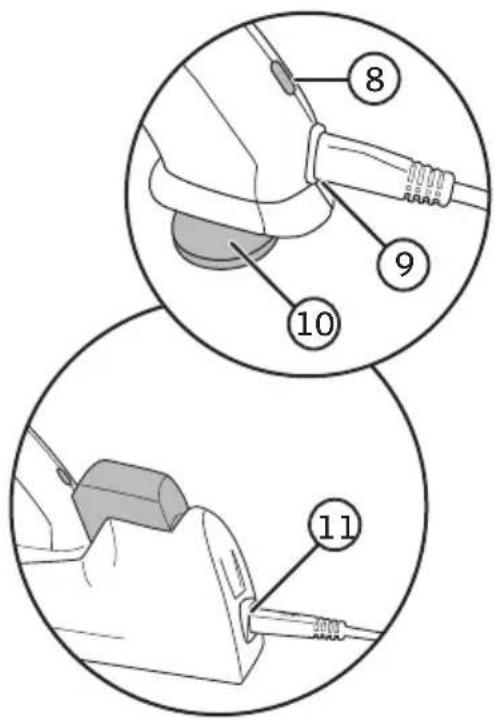

8. Indikatorlampa

9. Anslutning för limpistolens nätkabel

10. Stödplatta

11. Anslutning för laddningsstationens nätkabel

Användningsområde

Limpistolen är avsedd för limning av trä, papper och papp samt vissa plaster.

Före första användning

Packa upp apparaten och tillbehören. Kontrollera att alla delar finns med i förpackningen.

Förberedelser Limpistolen

1. Montera stödet enligt bilden.

1. Montera önskat munstycke med hjälp av den medföljande nyckeln. Se till att munstycket gängar i ordentligt och inte lutar.

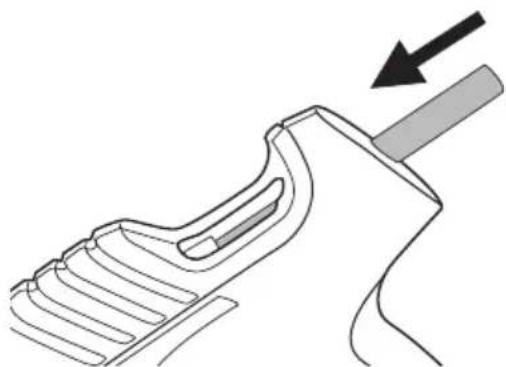

1. Sätt i en limstav i öppningen baktill på pistolen som bilden visar. Tryck in den så långt som möjligt.

Rengör ytorna du ska limma. Ytorna ska vara torra samt fria från damm och fett. Släta ytor bör ruggas upp före limning.

Limning

Du kan använda limpistolen antingen med nätsladden direkt ansluten till elnätet eller med nätsladden ansluten till laddstationen, vilket då gör limpistolen sladdlös. Placera i så fall limpistolen i laddningsstationen med jämna mellanrum för att värma limmet.

1. Värm limpistolen under ca 4 minuter.

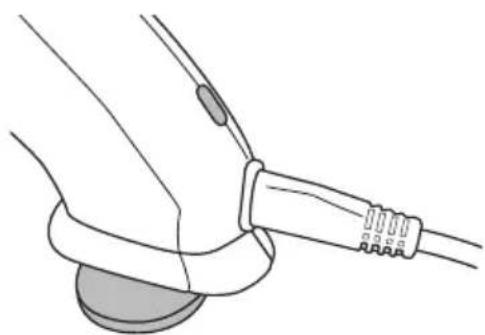

a) Med nätsladden direkt ansluten till limpistolen.
b) Med nätsladden ansluten till laddningsstationen och med limpistolen placerad till laddningsstationen. Limpistolen är korrekt ansluten när indikatorlampan lyser.

a

1. Tryck på avtryckaren för att mata fram lim när det har börjat smälta.
2. Lägg på smältlim på de ytor som ska sammanfogas.
3. Tryck genast ihop ytorna och håll samman i 15 sekunder.
4. Låt överflödigt lim svalna och ta sedan bort det med en vass kniv.
5. Dra stickkontakten ur vägguttaget för att stänga av limpistolen.

Droppskydd

Droppskyddet aktiveras när avtryckaren släpps upp. Det stänger av limflödet i kanalen till munstycket. En liten mängd lim blir då kvar i munstycket och måste få rinna ut.

Byte av munstycke

Obs! Byt munstycke medan limmet fortfarande är varmt eftersom limpistolen kan skadas om du försöker byta munstycke när limmet har stelnat. Använd skyddshandskar vid byte av munstycke.

1. Dra stickkontakten ur vägguttaget.
2. Ta bort gummihöljet på munstycket.

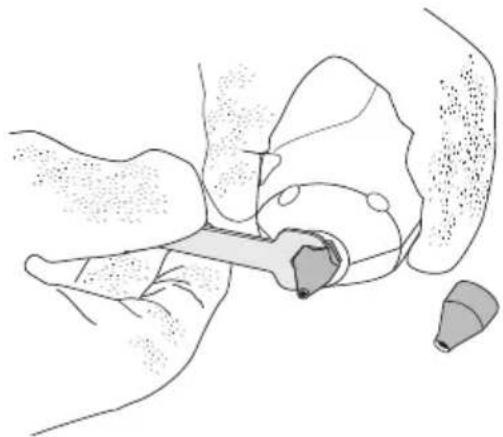

3. Använd den medföljande nyckeln för att skruva av munstycket från limpistolen.
4. Montera önskat munstycke med hjälp av den medföljande nyckeln.
   Se till att munstycket gängar i ordentligt och inte lutar. Placera gummlölijet på munstycket.

Skötsel och underhåll

Dra stickkontakten ur vägguttaget före rengöring. Torka vid behov av apparaten med en fuktig trasa. Använd aldrig slipande rengöringsmedel eller lösningsmedel.

Avfallshantering

Denna symbol innebär att produkten inte får kastas tillsammans med annat hushållsavfall. Detta gäller inom hela EU. För att förebygga eventuell skada på miljö och hälsa, orsakad av felaktig avfallshantering, ska produkten lämnas till återvinning så att materialet kan tas omhand på ett ansvarsfullt sätt. När du lämnar produkten till återvinning, använd dig av de returhanteringssystem som finns där du befinner dig eller kontakta inköpsstället. De kan se till att produkten tas om hand på ett för miljön tillfredställande sätt.

Strömförsörjning 230 V AC, 50 Hz

Effekt 35 W

Skyddsklass II

Limpatroner ∅ 11 mm, längd 15 cm

Uppvärmningstid Ca 4 min

Vikt 0,3 kg

Limpistol

Art.nr. 18-3121 Modell JS500JQ 40-6975 JS500JQ

Försäkran om överrenstämmelse

Samsvarerklæring

Intygar att denna produkt överensstämmer med kraven i följande direktiv och standarder

Bekrefter at dette produktet er i samsvar med følgende direktiver og standarder
