HG 500-D - Heißklebepistole Cocraft - Kostenlose Bedienungsanleitung

Produkttyp	Heißklebepistole
Marke	Cocraft
Modell	HG 500-D
Stromversorgung	230 V AC, 50 Hz
Leistungsaufnahme	35 W
Schutzklasse	II
Durchmesser des Klebestifts	11 mm
Klebestiftlänge (im Lieferumfang)	15 cm
Aufheizzeit	Ca. 4 Minuten
Gewicht	0,3 kg
Betriebsarten	Netzbetrieben mit Ladestation für kabellosen Betrieb
Mitgeliefertes Zubehör	Ladestation, 3 Düsen, Düsenschlüssel, Ständer, 6 Klebestifte
Tropfschutz	Ja (Auslösen des Abzugs stoppt den Klebfluss)
Düsentypen	3 im Lieferumfang (verschiedene Formen)
Sicherheitsmerkmale	Zum Abkühlen in den Ständer stellen; niemals unbeaufsichtigt lassen
Reinigung	Mit einem feuchten Tuch abwischen; keine Scheuermittel oder Lösungsmittel verwenden
Entsorgung	Bei einer dafür vorgesehenen Einrichtung recyceln; nicht mit dem Hausmüll entsorgen
Garantie	Nicht angegeben; siehe Herstellerangaben
Verwendungszweck	Verkleben von Holz, Papier, Pappe und bestimmten Kunststoffen

Häufig gestellte Fragen - HG 500-D Cocraft

Wie lange braucht die Heißklebepistole zum Aufheizen?

Die Aufheizzeit beträgt ca. 4 Minuten.

Welche Art von Klebestiften sollte ich verwenden?

Verwenden Sie Klebestifte mit einem Durchmesser von 11 mm und einer Länge von 15 cm (im Lieferumfang enthalten).

Kann ich die Heißklebepistole kabellos verwenden?

Ja, Sie können sie kabellos verwenden, indem Sie das Netzkabel an die Ladestation anschließen und die Pistole in die Station stellen. Die Pistole bleibt in der Station auf Arbeitstemperatur.

Wie wechsle ich die Düse?

Ziehen Sie den Netzstecker, verwenden Sie den mitgelieferten Düsenschlüssel, um die alte Düse zu entfernen, solange der Kleber noch warm ist. Setzen Sie die neue Düse auf, achten Sie darauf, dass sie nicht schräg eingeschraubt ist, und setzen Sie die Schutzkappe wieder auf.

Welche Sicherheitsvorkehrungen sollte ich treffen?

Stellen Sie die Pistole nach Gebrauch immer in den Ständer, lassen Sie sie niemals unbeaufsichtigt, halten Sie sie von Feuchtigkeit fern und überprüfen Sie regelmäßig das Netzkabel. Der Kleber wird sehr heiß. Spülen Sie Verbrennungen mit kaltem Wasser.

Wie reinige ich die Heißklebepistole?

Ziehen Sie den Netzstecker und wischen Sie das Gerät mit einem feuchten Tuch ab. Verwenden Sie keine Scheuermittel oder Lösungsmittel.

Welche Materialien kann ich mit dieser Pistole kleben?

Sie eignet sich zum Verkleben von Holz, Papier, Pappe und bestimmten Kunststoffen.

Wie sollte ich die Heißklebepistole entsorgen?

Nicht mit dem Hausmüll entsorgen. Recyceln Sie das Produkt bei einer lokalen Sammelstelle oder wenden Sie sich an die Verkaufsstelle für eine umweltgerechte Entsorgung.

Was ist der Tropfschutz?

Wenn Sie den Abzug loslassen, unterbricht der Tropfschutz den Klebfluss zur Düse, um Tropfen zu verhindern.

Kann ich die Heißklebepistole verwenden, während sie auf der Ladestation steht?

Ja, Sie können sie kabellos verwenden, indem Sie das Kabel von der Pistole trennen und an die Ladestation anschließen. Die Pistole bleibt warm, wenn sie in der Station steht. Die Kontrollleuchte leuchtet bei korrektem Anschluss.

BEDIENUNGSANLEITUNG HG 500-D Cocraft

Vor Inbetriebnahme die komplette Bedienungsanleitung sorgfältig durchlesen und aufbewahren.

Art.no Model

18-3121

40-6975

JS500JQ

JS500JQ

Ver. 20160630

Original Bedienungsanleitung

Glue Gun

Art.no 18-3121

40-6975

Model JS500JQ

JS500JQ

Art.Nr. 18-3121 Modell JS500JQ 40-6975 JS500JQ

Vor Inbetriebnahme die komplette Bedienungsanleitung durchlesen und aufbewahren. Irrtümer, Abweichungen und Änderungen behalten wir uns vor. Bei technischen Problemen oder anderen Fragen freut sich unser Kundenservice über eine Kontaktaufnahme (Kontakt siehe Rückseite).

Sicherheit

Wenn das Werkzeug falsch verwendet wird, entsteht Feuergefahr. Daher ist folgendes zu beachten:

• Das Gerät nach der Benutzung stehend abstellen und gründlich abkühlen lassen, bevor es verstaut wird.
• Das Gerät darf im Betrieb nicht unbeaufsichtigt gelassen werden.
• Das Gerät niemals Regen oder Feuchtigkeit aussetzen.
• Das Stromkabel ist regelmäßig zu überprüfen. Das Gerät nie verwenden, wenn das Stromkabel oder der Stecker beschädigt ist.
• Wenn das Stromkabel beschädigt wurde, darf es ausschließlich vom Hersteller oder dessen Servicevertretung ausgetauscht werden.
• Das Gerät darf nicht von Personen (und Kindern) mit eingeschränkter körperlicher oder geistiger Leistungsfähigkeit verwendet werden. Von Personen mit mangelnder Erfahrung/mangelnden Kenntnissen darf es nur benutzt werden, wenn diese von einer für ihre Sicherheit verantwortliche Person in die sichere Handhabung des Geräts eingeführt worden sind.
• Kindern dürfen niemals mit dem Gerät spielen.
• Im Betrieb werden der Kleber und die Düse des Geräts sehr heiß. Dadurch können Verbrennungen auf der Haut verursacht werden. In diesem Fall ist die verbrannte Stelle sofort und lange mit kaltem Wasser zu kühlen.
• Überprüfen, ob die Stromversorgung der Steckdose mit der auf dem Gerät angegebenen Spannung übereinstimmt.

Produktbeschreibung

Inhalt der Verpackung

• Klebepistole
• Ladestation
  • 3 Düsen
  • Schlüssel zum Wechsel der Düse
• Stütze
• 6 Klebestäbe (∅ 11 mm, Länge 15 cm)

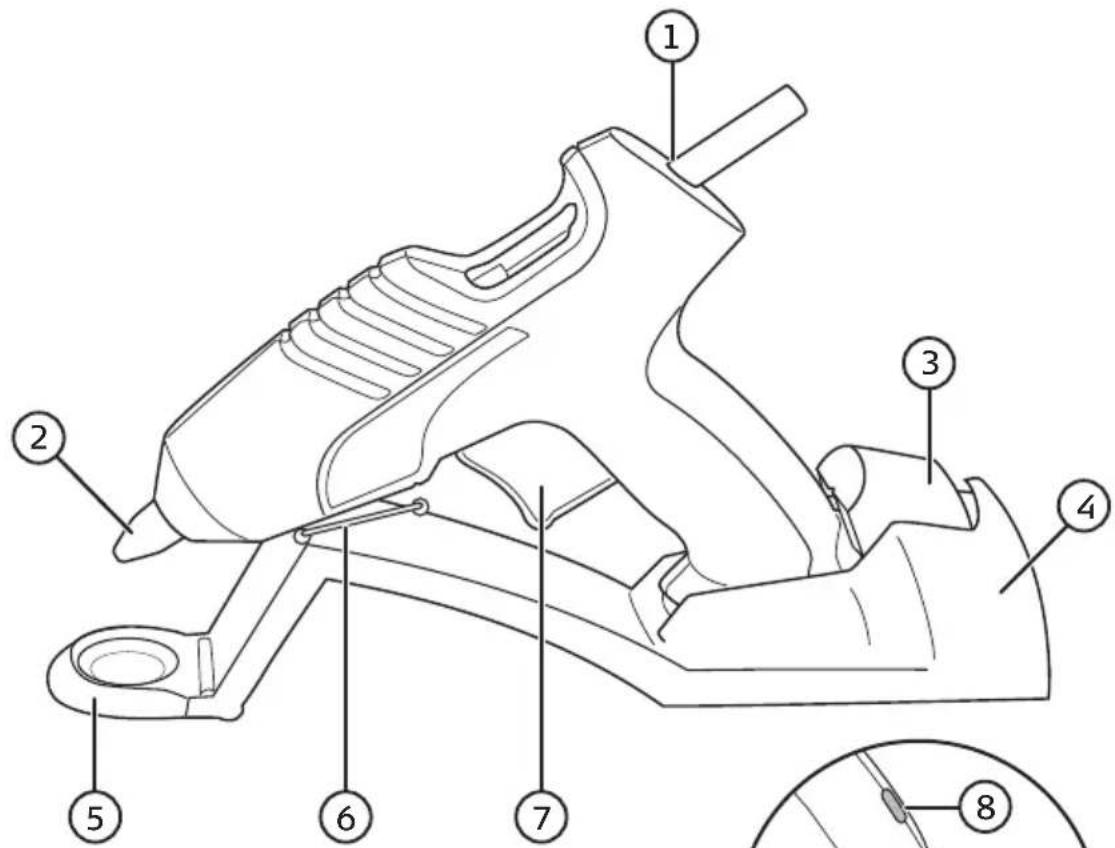

Bauteile

1. Öffnung für Klebepatronen

2. Düse

3. Freigabeknopf

4. Ladestation

5. Tropfschale

6. Stütze

7. Abzug

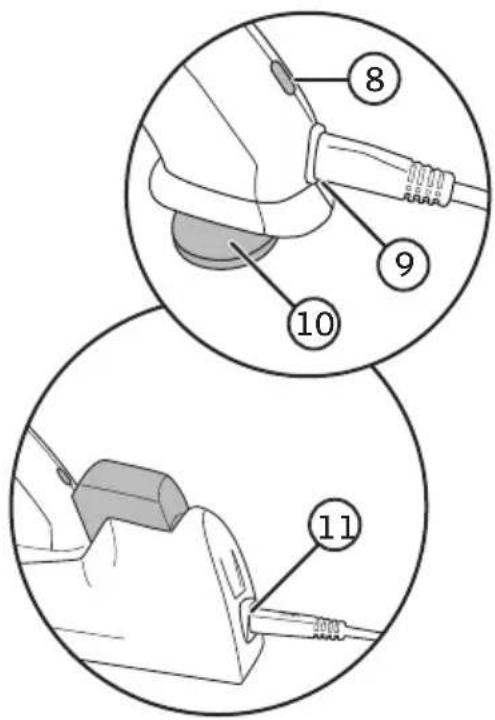

8. Anzeigeleuchte

9. Anschluss für das Stromkabel der Klebepistole

10. Stützplatte

11. Anschluss für das Stromkabel der Ladestation

Einsatzbereich

Die Klebepistole ist für das Kleben von Holz, Papier und Pappe sowie bestimmter Kunststoffe vorgesehen.

Vor der ersten Verwendung

Gerät und Zubehör auspacken. Überprüfen, ob die Verpackung alle Teile enthält.

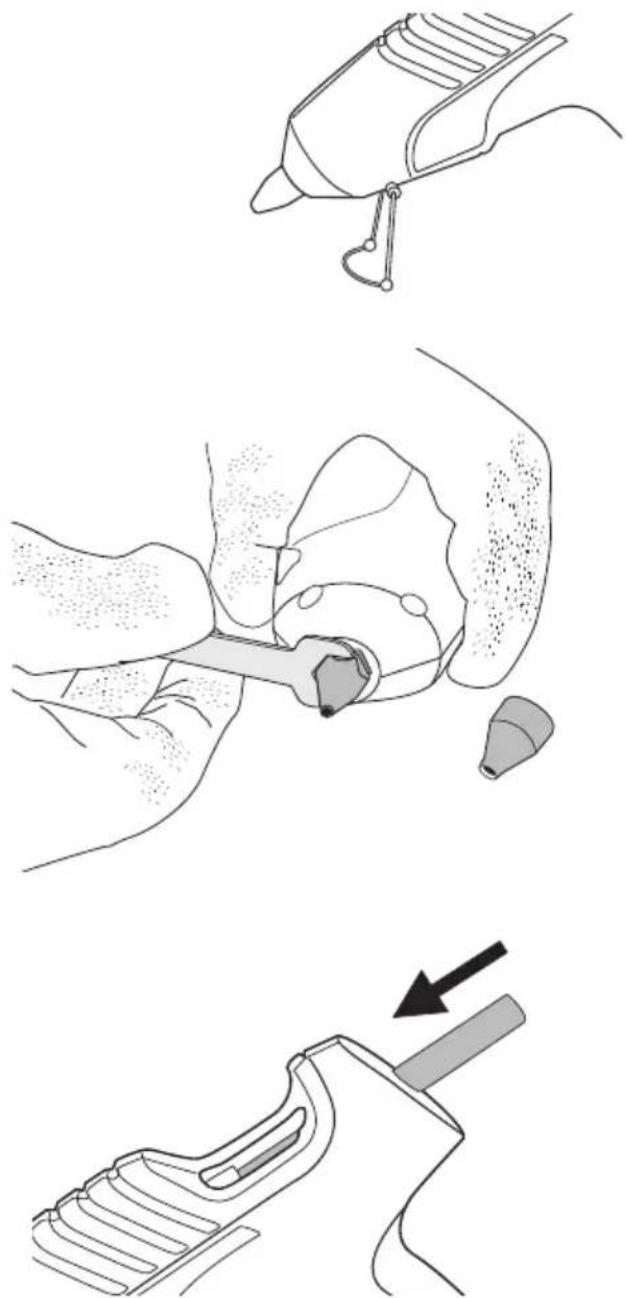

Vorbereitungen Die Klebepistole

1. Die Stütze der Abbildung entsprechend anbringen.

2. Die gewünschte Düse mit dem beiliegenden Schlüssel befestigen. Sicherstellen, dass die Düse richtig in das Gewinde passt und nicht in eine Schieflage gerät.

3. Einen Klebestab gemäß Abbildung von hinten in die Klebepistole einschieben. Der Stab ist möglichst weit einzudrücken.

Reinigung der Flächen

Die zu verklebenden Flächen sind vorher zu reinigen. Sie müssen trocken und frei von Staub und Fett sein. Glatte Oberflächen sind vor der Kleberauftragung aufzurauen.

Klebung

Die Klebepistole kann mit direkt an das Stromnetz angeschlossenem Netzkabel verwendet werden. Das Netzkabel kann auch an die Ladestation angeschlossen sein. Dann kann drahtlos mit der Klebepistole gearbeitet werden. In diesem Fall ist die Klebe-pistole regelmäßig in die Ladestation zu stellen, damit der Kleber erhitzt werden kann.

1. Die Erhitzung der Klebepistole sollte etwa 4 Minuten dauern.

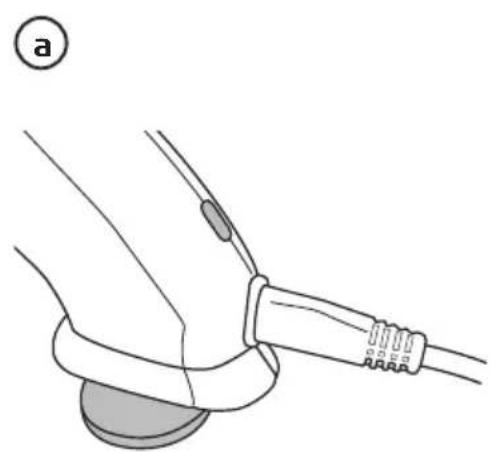

a) Das Netzkabel ist direkt an die Klebepistole angeschlossen.

b) Das Netzkabel ist an die Ladestation angeschlossen, wobei die Klebepistole sich in der Ladestation befindet. Die Klebepistole ist korrekt angeschlossen, wenn die Anzeigelampe leuchtet.

1. Zum Vorschub des Klebers den Abzug betätigen, sobald der Kleber zu schmelzen beginnt.
2. Den geschmolzenen Kleber auf die Flächen auftragen, die miteinander verbunden werden sollen.
3. Die Flächen sofort zusammendrücken und 15 Sekunden lang zusammengedrückt halten.
4. Überschüssigen Kleber abkühlen lassen und dann mit einem scharfen Messer entfernen.
5. Zum Abschalten der Klebepistole ist der Stecker aus der Steckdose zu ziehen.

Tropfschutz

Der Tropfschutz wird aktiviert, sobald der Abzug freigegeben wird. Dadurch wird die Kleberzufuhr im Kanal zur Düse abgeschaltet. Eine geringe Menge Kleber verbleibt in der Düse und muss abgelassen werden.

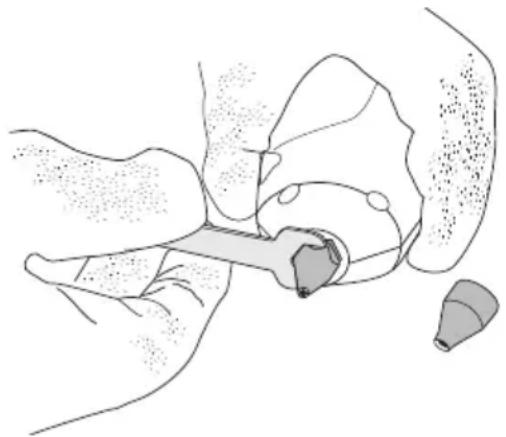

Austausch der Düse

Hinweis: Die Düse ist auszutauschen, solange der Kleber noch warm ist, weil die Klebe-pistole beschädigt werden kann, wenn die Düse mit erstarrtem Kleber ausgetauscht wird. Beim Austausch der Düse sind Schutzhandschuhe zu tragen.

1. Den Stecker aus der Steckdose ziehen.
2. Die Gummihülse aus der Düse entfernen.
3. Zum Abschrauben der Düse von der Klebepistole ist der beiliegende Schlüssel zu verwenden.
4. Die gewünschte Düse mit dem beiliegenden Schlüssel befestigen. Sicherstellen, dass die Düse richtig in das Gewinde passt und nicht in eine Schieflage gerät. Die Gummihülse an der Düse anbringen.

Vor der Reinigung den Stecker aus der Steckdose ziehen. Das Gerät bei Bedarf mit einem feuchten Tuch abwischen. Niemals scheuernde Reinigungsmittel oder Lösungsmittel verwenden.

Hinweise zur Entsorgung

Dieses Symbol zeigt an, dass das Produkt nicht gemeinsam mit dem Haushaltsabfall entsorgt werden darf. Dies gilt in der gesamten EU. Um möglichen Schäden für die Umwelt und Gesundheit vorzubeugen, die durch fehlerhafte Abfallentsorgung verursacht werden, soll dieses Produkt auf verantwortliche Weise recycelt werden um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern. Bei der Rückgabe des Produktes bitte die vorhandenen Recycling- und Sammelstationen benutzen oder den Händler kontaktieren. Dieser kann das Produkt auf eine umweltfreundliche Weise recyceln.

Betriebsspannung 230 V AC, 50 Hz

Leistungsaufnahme 35 W

Schutzklasse ||

Leimpatronen ∅ 11 mm, Länge 15 cm

Erhitzungsdauer ca. 4 Min.

Gewicht 0,3 kg

Konformitätserklärung

CLAS OHLSON AB

SE-793 85 INSJÖN, SWEDEN

Erklärt hiermit, dass dieses Produkt die Anforderungen und Bestimmungen folgender Richtlinien erfüllt

GLUE GUN

Cocraft 18-3121 / 40-6975

JS500JQ / JS500JQ

EMC Directive 2014/30/EU

Low Voltage Directive 2014/35/EU

EN 55014-1:

2006+A1:09+A2:11

EN 55014-2:

1997+A1:01+A2:08

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN 60335-1:2012+A11:14

EN 60335-2-45:2002

+A1:08+A2:12

EN 62233:2008

Henrik Alfredsson

Unsere Homepage www.clasohlson.de

besuchen und auf Kundenservice klicken.
