PRO Edition MC300-T - Multiverktyg Cocraft - Gratis bruksanvisning och manual

Produkttyp	Oscillerande multiverktyg
Modell	PRO Edition MC300-T
Märke	Cocraft
Strömkälla	Nätansluten
Spänning	230 V ~ 50 Hz
Effektförbrukning	250 W
Tomgångshastighet	10 000 – 20 000 OPM
Oscillationsvinkel	3,2° (vänster/höger)
Mått (L x B x H)	30 x 8 x 12 cm
Vikt	1,5 kg
Huvudfunktioner	Slipning, kapning, skrapning, slipning, sågning
Ingår tillbehör	Slipdyna, skrapblad, segmentsågblad, 3 slippapper
Hastighetsreglering	Variabel hastighetsratt
Verktygslöst bladbyte	Ja, med snabbspak
Mjukt grepp handtag	Ergonomiskt mjukt grepp för komfort
Dammutsugning	Kompatibel med extern dammsugare
Säkerhetsfunktioner	Dubbelisolering, låsbar strömbrytare, skyddsskärm
Underhåll	Rengör med torr trasa; kontrollera kolborstar regelbundet
Reservdelstillgänglighet	Kolborstar, slippad, blad säljs separat
Reparerbarhet	Användarbytbara borstar; professionell service rekommenderas för komplexa reparationer

Vanliga frågor - PRO Edition MC300-T Cocraft

Hur byter jag tillbehör på Cocraft PRO Edition MC300-T?

Se först till att verktyget är urkopplat. Tryck på spindellåsknappen för att hålla axeln, använd sedan snabbspaken för att öppna klämman. Sätt i det nya tillbehöret och släpp spaken. Se till att det är ordentligt låst innan användning.

Vad är maxhastigheten för detta multiverktyg?

Tomgångshastigheten varierar från 10 000 till 20 000 oscillationer per minut (OPM). Justera hastigheten med ratten på verktyget för att matcha material och applikation.

Kan jag använda detta verktyg för slipning?

Ja, MC300-T levereras med en slippad och slippapper. Den är idealisk för slipning av trä, metall och plastytor. Använd låg till medelhastighet för slipning.

Är verktyget lämpligt för kapning av metall?

Ja, med lämpligt blad (t.ex. segmentsågblad eller metallkapblad). Använd hög hastighet för kapning av metall och applicera lätt tryck. Använd alltid skyddsglasögon.

Hur underhåller jag Cocraft multiverktyget?

Håll verktyget rent och torrt. Kontrollera kolborstar var 50:e timmes användning och byt ut om de är slitna. Smörj rörliga delar då och då. Förvara på en torr plats.

Vilka säkerhetsåtgärder bör jag vidta?

Använd alltid ögonskydd, använd hörselskydd vid längre användning, håll händerna borta från rörliga delar och se till att verktyget är avstängt innan du byter tillbehör. Använd dammmask vid slipning eller kapning.

Har verktyget en dammutsugningsfunktion?

Ja, MC300-T är kompatibel med en extern dammsugare. Anslut dammsugarslangen till dammutsugningsporten på verktyget för en renare arbetsyta.

Var kan jag köpa reservdelar?

Reservdelar som kolborstar, slippad och blad finns hos Cocraft-återförsäljare eller online. Kontrollera bruksanvisningen för artikelnummer och rekommenderade tillbehör.

Vad är garantiperioden?

Cocraft PRO Edition MC300-T levereras vanligtvis med 2 års garanti som täcker tillverkningsfel. Spara kvittot och registrera produkten för garantiservice.

Kan jag använda detta verktyg för att skrapa gammal färg?

Ja, skrapbladstillbehöret är utformat för att ta bort färg, lim och andra material. Använd låg hastighet för att undvika att skada ytan. Använd dammmask om du slipar efteråt.

BRUKSANVISNING PRO Edition MC300-T Cocraft

Läs hela bruksanvisningen noggrant och försäkra dig om att du har förstätt den innan du använder utrustningen. Spara bruksanvisningen för framtida bruk.

Viktig informasjon:

Läs igenom hela bruksanvisningen före användning och spara den sedan för fram- tida bruk. Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data. Vid tekniska problem eller andra frågor, kontakta vår kundtjänst (se adressuppgifter på baksidan).

Säkerhet

Generella säkerhetsinstruktioner för elektriska handverktyg

Varning! Läs alla instruktioner. Om nedanstående instruktioner inte följs kan detta leda till elektrisk stöt, brand och/eller allvarlig skada. Termen "elektriskt handverktyg" i varningstexten nedan refererar till ditt nätanslutna eller batteridrivna handverktyg.

SPARA DESSA INSTRUKTIONER!

1) Arbetsutrymmet

a) Håll arbetsutrymmet rent och väl upplyst. Belamrade och mörka utrymmen inbjuder till olyckor.
b) Använd inte elektriska handverktyg i explosiva miljöer, som i närheten av lättantändliga vätskor, gaser eller damm. Elektriska handverktyg genererar gnistor som kan antända damm eller ångor.
c) Håll undan barn och åskådare medan du använder det elektriska handverktyget. Störningsmoment kan göra att du tappar kontrollen.

2) Elektrisk säkerhet

a) Det elektriska handverktygets stickpropp måste passa i vägguttaget. Modifiera aldrig stickproppen på något vis. Använd aldrig adapter tillsammans med jordade elektriska handverktyg. Omodifierade stickproppar och passande vägguttag minskar risken för elektrisk stöt.
b) Undvik kroppskontakt med jordade föremål, t.ex. rör, element, köksspis och kylskåp. Det innebär ökad risk för elektrisk stöt om din kropp är jordad.
c) Utsätt inte det elektriska handverktyget för regn eller våta förhållanden. Om vatten tränger in i ett elektriskt handverktyg ökar det risken för elektrisk stöt.
d) Misshandla inte nätsladden. Använd aldrig nätsladden för att bära, dra eller rycka stickproppen ur vägguttaget. Håll nätsladden undan från värme, olja, vassa kanter och rörliga delar. Skadade eller trassliga nätsladdar ökar risken för elektrisk stöt.
e) När du använder ett elektriskt handverktyg utomhus, använd en skarvsladd anpassad för detta ändamål. Användning av en skarvsladd för utomhusbruk minskar risken för elektrisk stöt.

f) Om det inte går att undvika att det elektriska handverktyget används i fuktig miljö, använd ett vägguttag utrustat med jordfelsbrytare. Användning av jordfelsbrytare minskar risken för elektrisk stöt.

3) Personlig säkerhet

a) Var uppmärksam på vad du gör och använd sunt förnuft när du använder ett elektriskt handverktyg. Använd inte ett elektriskt handverktyg om du är trött eller påverkad av droger, alkohol eller medicinering. Ett ögonblicks ouppmärksamhet när du använder ett elektriskt handverktyg kan resultera i allvarlig personskada.

b) Använd skyddsutrustning. Bär alltid skyddsglasögon. Att vid behov använda skyddsutrustning, t.ex. andningsskydd, halksäkra skyddsskor, hjälm och hörselskydd minskar risken för personskada.

c) Undvik oavsiktlig start. Se till att strömbrytaren är i läge OFF innan du ansluter stickproppen till vägguttaget, ansluter batteriet eller lyfter upp/bär det elektriska handverktyget. Att bära ett elektriskt handverktyg med ett finger på strömbrytaren/avtryckaren eller att ansluta ett elektriskt handverktyg till elnätet när strömbrytaren är i läge ON inbjuder till olyckor.

d) Ta bort alla serviceverktyg/nycklar innan du slår på det elektriska handverktyget. Ett kvarglömt serviceverktyg på en roterande del av det elektriska handverktyget kan resultera i personskada.

e) Sträck dig inte för långt. Se till att du står stadigt med god balans hela tiden. Detta möjliggör bättre kontroll över det elektriska handverktyget i oväntade situationer.

f) Bär lämplig klädsel. Bär inte löst sittande kläder eller smycken. Håll hår, kläder och handskar undan från rörliga delar. Lösa kläder, smycken och långt hår kan fastna i rörliga delar.

g) Om utrustning för utsugning och uppsamling av damm finns tillgänglig, se till att denna är ansluten och används på ett korrekt sätt. Användning av dessa hjälpmedel kan minska dammrelaterade faror.

4) Användning och underhåll av det elektriska handverktyget

a) Pressa inte det elektriska handverktyget. Använd ett elektriskt handverktyg som är avsett för det arbetsmoment du utför. Korrekt elektriskt handverktyg gör jobbet bättre och säkrare med avsedd matningshastighet.

b) Använd inte det elektriska handverktyget om strömbrytaren inte slår på och stänger av verktyget. Alla elektriska handverktyg som inte kan kontrolleras med strömbrytaren är farliga och måste repareras.

c) Ta stickproppen ur vägguttaget eller ta ur batteriet innan du utför några justeringar, byter tillbehör eller lägger undan det elektriska handverktyget för förvaring. Dessa förebyggande skyddsåtgärder minskar risken för att starta det elektriska handverktyget oavsiktligt.

d) Förvara elektriska handverktyg som inte används utom räckhåll för barn och låt inte personer som inte är förtrogna med det elektriska handverktyget eller dessa instruktioner använda det. Elektriska handverktyg är farliga om de kommer i händerna på ovana användare.

e) Underhåll elektriska handverktyg. Kontrollera om något är felinställt, om rörliga delar kärvar, om delar har gått sönder eller om något annat har inträffat som kan påverka funktionen hos det elektriska handverktyget. Om något är skadat måste det repareras före användning. Många olyckor beror på dåligt underhållna elektriska handverktyg.
f) Håll skärverktyg vassa och rena. Ordentligt underhållna skärverktyg med vassa eggar är mindre benägna att kärva och lättare att kontrollera.
g) Använd det elektriska handverktyget, tillbehör etc. enligt dessa instruktioner, ta hänsyn till arbetsförhållanden och till det arbete som ska utföras.

Användning av det elektriska handverktyget för arbeten andra än vad det är ämnat för kan resultera i en farlig situation.

5) Service

a) Låt behörig personal utföra service och reparationer, och endast med original-reservdelar. Detta garanterar att säkerheten på det elektriska handverktyget behålls.

Särskilda säkerhetsvarningar för multiverktyg

• Detta elektriska handverktyg är avsett för sågning, slipning, putsning och kapning. Läs alla säkerhetsvarningar, instruktioner, illustrationer och specifikationer som medföljer detta verktyg. Underlåtelse att följa alla instruktioner nedan kan resultera i elektrisk chock, brand och/eller allvarlig skada.
• Använd inte tillbehör som inte är speciellt avsedda och rekommenderade av verktygstillverkaren. Även om tillbehöret kan monteras på ditt elektriska handverktyg är det ingen försäkran om säker användning.
• Bär personlig skyddsutrustning. Beroende på hur du använder maskinen, använd ansiktsskydd eller skyddsglasögon. Vid behov, använd ansiktsmask, hörselskydd, handskar och arbetsförkläde som skyddar mot små slippartiklar eller flisor från arbetsstycket. Ögonskyddet ska kunna skydda mot kringflygande skräp som bildas vid olika arbetsmoment. Andningsskyddet ska kunna filtrera partiklar som bildas vid arbetet. Långvarig vistelse i buller kan orsaka hörselskador.
• Håll åskådare på behörigt avständ från arbetsplatsen. Alla som besöker arbetsplatsen måste bära personlig skyddsutrustning. Flisor från arbetsstycket eller från ett trasigt tillbehör kan flyga iväg och orsaka skada utanför arbetets omedelbara närområde.
• Håll det elektriska handverktyget endast i isolerade greppytor när du utför arbetsmo ment där verktyget kan komma i kontakt med gömda kablar eller den egna sladden. Verktyg som kommer i kontakt med en strömförande kabel kan göra utsatta metall delar av verktyget strömförande och utsätta användaren för elektriska stötar.

• Rengör regelbundet motorns ventilationsöppningar. Motorns fläkt drar åt sig damm som kommer in under höljet, och överflödigt metallspan som ansamlats kan orsaka elektriska faror.

• Använd inte det elektriska handverktyget i närheten av lättantändliga material. Gnistor kan antända dessa material.

• Använd inte tillbehör som kräver kylvätskor. Användning av vatten eller andra kylvätskor kan resultera i elektrisk chock eller dödande elektrisk stöt.

Särskilda säkerhetsinstruktioner vid slipning

• Var extra noggrann vid slipning av färg som kan innehålla bly eller vid slipning av trä, metall eller andra material som kan avge giftigt slipdamm. Se då också till att personer som vistas på eller i närheten av arbetsplatsen är skyddade.
• Tänk på att slipdamm kan vara mycket brandfarligt i blandning med luft.

Särskilda säkerhetsinstruktioner för kapning

• Håll endast i det elektriska handverktygets isolerade greppytor när du utför arbetsmoment där skärverktyget kan komma i kontakt med gömda kablar eller den egna sladden. Skärverktyg som kommer i kontakt med en strömförande kabel kan göra utsatta metalldelar av verktyget strömförande och utsätta användaren för elektriska stötar.
• Använd alltid andningsskydd.

Vibration

• Mätningen av den vibrationsnivå som anges i denna bruksanvisning har utförts enligt en mätmetod som är standardiserad i EN 60745 och kan användas vid jämförelse av olika elektriska handverktyg.
• Mätmetoden är även lämplig för preliminär bedömning av vibrationsbelastningen.
• Den angivna vibrationsnivån gäller när det elektriska handverktyget används på det sätt som beskrivs i den här bruksanvisningen. Om däremot det elektriska handverktyget används för andra ändamål och med andra tillbehör eller inte har underhållits ordentligt kan vibrationsnivån under arbetsperioden öka betydligt.
• För en exakt bedömning av vibrationsbelastningen bör även de tider beaktas när det elektriska handverktyget är frånkopplat eller är igång utan att det används. Detta reducerar vibrationsbelastningen betydligt för den totala arbetsperioden. Bestäm säkerhetsåtgärder för att skydda operatören mot vibrationernas inverkan vid alla typer av användning.

Produktmärkning med säkerhetssymboler

Läs hela bruksanvisningen.

Använd alltid skyddsglasögon/visir, andningsskydd och hörselskydd.

Produktbeskrivning

1. LED-belysning
2. Spärr för verktygsfäste
3. [I/0] På/av
4. Reglage för inställning av hastighet
5. Ventilationsöppning (en på vardera sidan)
6. Fäste med hållare för tillbehör
7. Cirkelformat sågblad HSS
8. Instickssågblad bimetall
9. Slipsula

Medföljande verktyg

Cirkelformat sågblad HSS

För insågssnitt och kapning. Passar utmärkt vid sågning där det är svårt att komma åt, t.ex. i hörn när du vill kapa monterade golv- eller taklister.

Passar mycket bra vid slipning där det är svårt att komma åt, t.ex. i hörn. Beroende på slippapper kan du slipa trä, sten, färg m.m.

Idealiskt för djupa instickssnitt i trä, t.ex. om du ska montera ett ventilationsgaller eller liknande. Passar även bra för sågning där det är svårt att komma åt. Detta sågblad klarar även att såga genom spikar.

Extra tillbehör

I Cocraft-sortimentet finns flera andra tillbehör som passar till detta multiverktyg, bl.a.:

• Sågblad för metall.
• Sågklingor och slipplattor för cementfogar, väggplattor och plast.
• Olika typer av slippapper.

Användning

Montering och byte av tillbehör

Obs! Dra alltid ut nätkabeln ur vägguttaget före montering och byte av tillbehör.

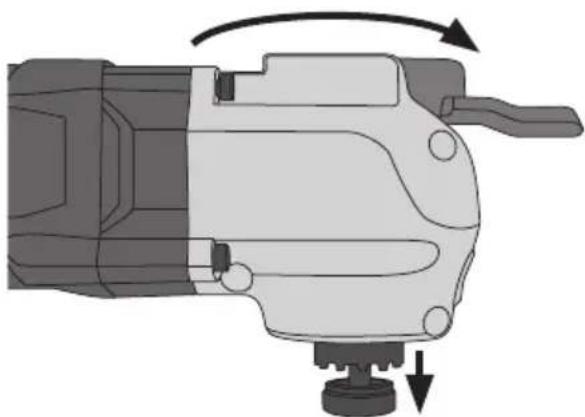

1. Vik ut spärren för verktygsfästet helt och dra ut hållaren tillräckligt mycket för att tillbehöret ska gå att sätta fast på fästet.

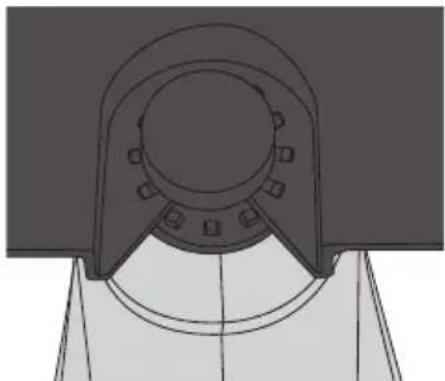

1. Placera tillbehöret på fästet, se till att piggarna på fästet ligger i hålen i tillbehöret.

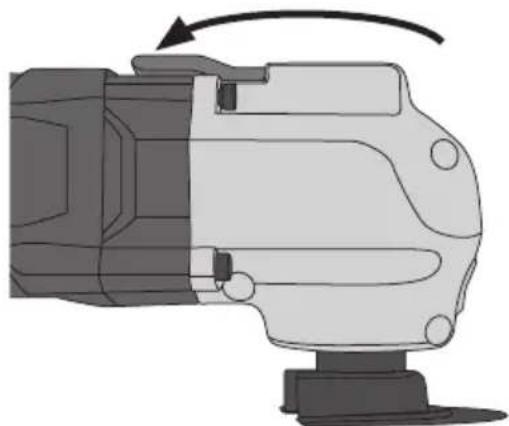

1. Tryck in hållaren tills den bottnar i fästet och vik tillbaka spärren helt.

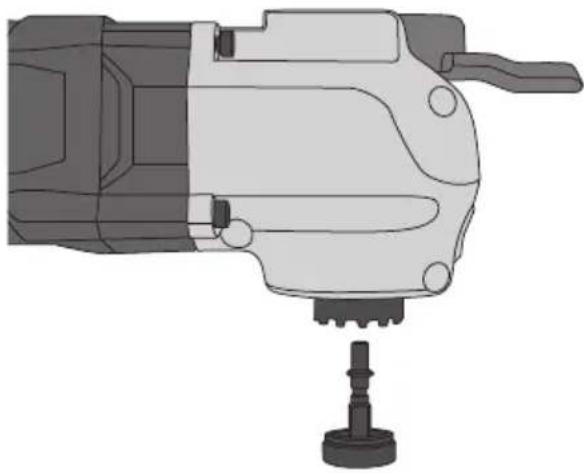

1. Du kan också dra ut hållaren helt ur fästet vilket är nödvändigt om du använder ett tillbehör som inte har öppet fäste.

2. Montera tillbehöret enligt ovan, skjut tillbaka hållaren i fästet och vik tillbaka spärren helt. Obs! Hållaren är fyrkantig i sin anslutning till fästet och går bara att skjuta i på ett sätt.

Byte av slippapper

Slippapperet sitter fast med kardborre. Dra bort det använda slippapperet, rengör vid behov kardborreväven på verktyget och sätt sedan fast ett nytt slippapper.

Slå på multiverktyget

1. Se till att strömbrytaren (3) står i läge 0 (av) innan du ansluter multiverktygets nätkabel till ett vägguttag.
2. Starta multiverktyget genom att skjuta strömbrytaren framåt till läge I (på).

Val av hastighet

Du kan under användning ställa in lämplig hastighet med reglaget (4). Vilken hastighet du väljer beror på vilken typ av arbete som ska utföras samt vilket material du ska bearbeta. Prova dig fram till den hastighet som fungerar bäst. Multiverktyget har konstantelektronik vilket gör att det håller inställd hastighet även under belastning.

Kapning och sågning

Var försiktig när du använder sågbladen. Kontrollera arbetsområdet så att du är beredd på ev. spik, skruv eller annat som kan leda till att du tappar kontrollen över multiverktyget. Om du kapar väggplattor, tänk på att sågbladet slits hårt vid långvarig användning.

Slipning

• Använd alltid felfria slippapper och byt ofta. Det gör att resultatet blir bättre och ökar dessutom multiverktygets livslängd.
• Tryck inte för hårt när du slipar utan arbeta med ett jämnt, lätt tryck. Slipeffekten blir inte högre om du trycker hårt utan det medför endast att både slippapper och multiverktyget slits snabbare.
• Använd inte ett slippapper till trä som tidigare har använts till metall.

Skötsel och underhåll

• Om nätkabeln skadas får den endast bytas av behörig elektriker.
• Håll alltid motorns ventilationsöppningar (5) fria från föroreningar.
• Rengör multiverktyget med en lätt fuktad trasa. Använd ett milt rengöringsmedel, aldrig lösningsmedel eller frätande kemikalier.
• Om nätkabeln skadas ska den bytas av behörig elektriker.
• Dra alltid ut nätkabelns stickpropp ur vägguttaget och förvara multiverktyget torrt och utom räckhåll för barn om den inte ska användas under en längre period.

Felsökningsschema

Multiverktyget startar inte. •	Kontrollera att nätkabeln är hel och ordentligt ansluten till vägguttaget.• Finns det ström i vägguttaget?
Motorn går sakta. • Slöa eller skadade tillbehör. Byt till nytt tillbehör.• För låg hastighet är vald för det arbete som ska utföras. Öka varvtalet.
Vibrationer eller onormala ljud uppstår.	• Kontrollera att tillbehöret är korrekt monterat och att multiverktyget är oskadat.

Avfallshantering

Denna symbol innebär att produkten inte får kastas tillsammans med annat hushållsavfall. Detta gäller inom hela EU. För att förebygga eventuell skada på miljö och hälsa, orsakad av felaktig avfallshantering, ska produkten lämnas till återvinning så att materialet kan tas omhand på ett ansvarsfullt sätt. När du lämnar produkten till återvinning, använd dig av de returhanteringssystem som finns där du befinner dig eller kontakta inköpsstället. De kan se till att produkten tas om hand på ett för miljön tillfredställande sätt.

Använd alltid hörselskydd vid ljudnivåer över 80 dB(A)

Vibration a _h 3,45 m/s ^2 , K: 1,5 m/s ^2

Vikt 1,5 kg

Multiverktøy

Försäkran om överensstämmelse

Samsvarerklæring

Intygar att denna produkt överensstämmer med kraven i följande direktiv och standarder

Bekrefter at dette produktet er i samsvar med følgende direktiver og standarder
