Produkttyp	Självgående bensindriven gräsklippare
Märke	HUSQVARNA
Modell	LB48V
Motor	Briggs & Stratton, 190 cm³
Motorvarvtal	2900 varv/min
Tändstift	Champion RJ19LM, gap 0,5 mm
Bränsletankens kapacitet	1,2 L
Oljetankens kapacitet	0,6 L
Rekommenderad motorolja	SAE 30
Klippbredd	480 mm
Klipphöjd	5 lägen, 25-70 mm
Klippsystem	2 i 1 (mulching och sidoutkast)
Framåthastighet	5,4 km/h
Vikt (tomma tankar)	34 kg
Garanterad ljudeffektnivå	95 dB(A)
Ljudtrycksnivå	79 dB(A)
Vibrationer (vänster handtag)	2,7 m/s²
Vibrationer (höger handtag)	4,7 m/s²
Knivens åtdragningsmoment	45-60 Nm
Periodiskt underhåll	Årligt oljebyte eller var 25:e timme, rengöring av luftfilter, byte av tändstift
Säkerhetsanordningar	Motorstoppsbåge, skyddskåpa, ljuddämpare med gnistfångare
Garanti	I enlighet med EG-direktiven (98/37, 2004/108, 2000/14)

Vanliga frågor - LB48V HUSQVARNA

Hur startar man gräsklipparen LB48V?

Se till att tändkabeln är ansluten till tändstiftet. Håll motorstoppsbågen mot det vänstra handtaget, dra sedan långsamt i startsnöret tills det tar emot, dra sedan kraftigt. Linda aldrig repet runt handen.

Vilken motorolja ska man använda?

Använd en högkvalitativ fyrtaktsolja, företrädesvis SAE 30. Kapaciteten är 0,6 liter. Kontrollera nivån före varje användning.

Hur justerar man klipphöjden?

Stäng av motorn. Använd klipphöjdsreglaget på höger sida: tryck spaken åt höger och sedan framåt för att sänka, eller bakåt för att höja. 5 lägen från 25 till 70 mm.

Hur byter man kniven?

Koppla bort tändkabeln och töm bränsletanken. Ta bort bulten, brickan och Belleville-fjädern. Montera den nya kniven med bladen i rotationsriktningen. Dra åt bulten till 45-60 Nm. Använd handskar.

När ska man byta olja?

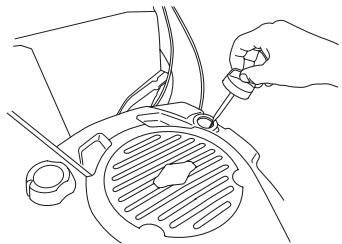

Byt olja en gång per år eller var 25:e drifttimme. Gör det med varm motor, töm bränsletanken, ta bort avtappningspluggen under klipparen och fyll på ny olja.

Hur rengör man luftfiltret?

Ta bort luftfilterlocket och filtret. Banka det på en plan yta för att rengöra. Använd aldrig lösningsmedel eller tryckluft. Byt ut det om det är skadat.

Vad gör man om gräsklipparen vibrerar onormalt?

Stäng omedelbart av motorn och koppla bort tändstiftet. Kontrollera att kniven inte är skadad, att axeln inte är böjd och att alla bultar är åtdragna. Byt ut defekta delar.

Kan man använda gräsklipparen i lutning?

Klipp aldrig i en lutning som överstiger 30 grader. I lutningar, klipp vinkelrätt mot lutningen för bättre stabilitet. Var försiktig på halt underlag.

Hur använder man sidoutkastet?

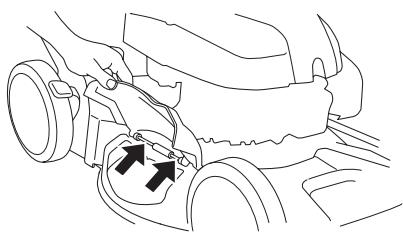

Lyft upp sidokåpan och placera sidoutkastaren på axeln. Se till att den är ordentligt fastsatt. Denna funktion gör att gräset släpps ut åt sidan.

Vad är ljudgarantin för LB48V?

Den garanterade ljudeffektnivån är 95 dB(A) enligt direktiv 2000/14/EG. Ljudtrycksnivån vid användarens öra är 79 dB(A). Använd hörselskydd vid behov.

BRUKSANVISNING LB48V HUSQVARNA

Lásigenbbruksanvisingen noggrant och Förstä innehålet innan du använder maskinen.

WARNING! Maskinen kan felaktigt aller slarfvigt använd vara ett farlicht redskap, som kan orsaka allvariga skador aller dödsfall for användaren aller andra.

Läsigenbruksanvisingen noggrant och Förstä innehålet innan du användernaskinen.

Använd aldrig maskinen om personer, speciellt barn, uller husdjur uppehäller sig i narheten.

Varning for utslungade foremål och rikoschetter.

Varning for roterande kniv. Akta hander och fötter.

Varning for roterande kniv. Akta hander och fötter.

Använd aldrig maskinen inomhus aller i utrymmen som saknar ventilation.

Avgaserna innehaller kolmonoxid, en luktlos, gifting och livsfarlig gas.

Explosionsrisk

Tanka aldrig med motorn igang.

Mycket het yta.

Bulleremissioner till omgivningen enigt
Europeiska Gemenskapens direktiv.
Maskinens emission anges i kapitel
Tekniska data och på dekal.

Övriga på maskinen angivna symboler/dekaler avser specifika krav for certifieringar på vissa marknader.

Använd alltid skyddshandskar.

Regelbunden rengöring kravs.

Okular kontroll.

Tändkabeln skull alltid lossas frän tändstiftet fore reparation, rengöring uller underhällarsbete.

Kontroll och/eller unterhalb skall utforas med motorn franslagen, slapp motorbromsbygeln.

Åtgårder före användning av ny gräsklippare

Läsigenom brauksanvisningen noggrant.
- Kontrollera skärutrustningens montering och justering. Se anvisningar under rubrik Montering.
Tanka och fyll på olja i motorn. Se anvisningar under rubrik branslehantering.

WARNING! Under inga forhällanden fãr maskinens ursprungliga utformning ändrasutan tillstand frän tillverkaren. Använd alltid originaltillbehör. Icke auktoriseradeändringar och/eller tillbehör kan medforaalvarliga skador eller dödsfall for Föraren aller andra.

WARNING! En gräsklippare kan felaktigt aller slarvigt använd vara att farligt redskap, som kan orsaka allvarlig, till och med livshotande, skada. Det ar mycket viktigt att du laser och forstår innehålet ienna braupsanvisning.

WARNING! Längvarig inandning av motorns avgaser kan utgöra en hällsorisk.

Husqvarna AB arbetar ständigt med att vidareutveckla sinaprodukter och forbehäller sig)därfor ratten till andringarbeträffande bl.a. form och utseendeutan foregående meddelande.

Innehåll

SYMBOLFÖRKLARING

Symbolförklaring 2

Atgarderforeanvandningavnygrasklippare 3

INNEHÄLL

Innehall 4

VAD AR VAD?

Vad ar vadPGAgrasklipparen? 5

Vad ar vadPGAgrasklipparen? 6

SAKERHETSINSTRUKTIONER

Personligt skydd 7

Maskinens sakerhetsutrustning 7

Allmanna sakerhetsinstruktioner 8

Allmanna arbetsinstruktioner 9

MONTERING

Demontering och montering av knivblad 11

BRÄNSLEHANTERING

Drivmedel 13

START OCH STOPP

Start och stopp 14

UNDERHALL

Underhäll 15

Luftfilter 15

Tändstift 15

Ljuddampare 15

Kniv 16

Byte av olja 16

Drivning och vaxellada 16

Rengoring klippkapa 17

Vad ar vad på gräsklipparen? LC 48, LC 48V

1 Handtag/styre
2 Driving
3 Starhandtag
4 Grasuppsamlare
5 Bransletank
6 Klipphöjdsgrlage
7 Luftfilter
8 Tallriksfjader
9 Knivbult
10 Knivfaste

11 Kniv/skarutrustning
12 Tändstift
13 Klippkapa
14 Ljuddampare
15 Vattenanslutting
16 Oljetank
17 Bakre sköld
18 Motorbromsbygel
19 Bruksanvising
20 Mulchingplugg

Vad ar vad på gräsklipparen? LB 48, LB 48V

1 Handtag/styre
2 Kopplingsspak
3 Starhandtag
4 Bransletank
5 Klipphöjdsgrlage
6 Luftfilter
7 Tallriksfjader
8 Knivbult
9 Knivfaste

10 Kniv/skarutrustning
11 Tändstift
12 Klippkapa
13 Ljuddampare
14 Vattenanslutting
15 Oljetank
16 Motorbromsbygel
17 Bruksanvisning
18 Sidutkast

Personligt skydd

WARNING! Vid all användning av maskinen skall personligt skydd anvandas.

• Handskar ske användas när det behövs, t ex vid montering, inspektion aller rengöring av skärutrustning.

• Använd alltid kraftiga langbyxor. Bär inte kortbyxor eller sandaler och gå inte barfota.

Använd halkfria och stadiga stövlar eller skor.

Klädseln i övrit gör vara ätsittande utan att begränsa dina röresemöjligheter.

Maskinens sakerhetsutrustning

I detta avsnitt forklaras vilka maskinens sakerhetsdetaljer ar, vilken Funktion de har somt hur kontroll och underhall skall utforas for att sakerstalla att de ar i Funktion. Se kapitel Vad ar vad?, for att hitta var dessa detaljer ar placerade pà din maskin.

WARNING! Använd aldrig en maskin med defekta sakerhetsdetaljer. Folj i detta avsnitt listade kontroll-, underhälls- och serviceinstruktioner.

Klippkäpa och skyddskäpa

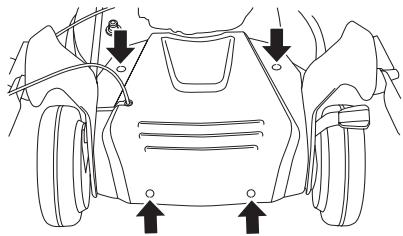

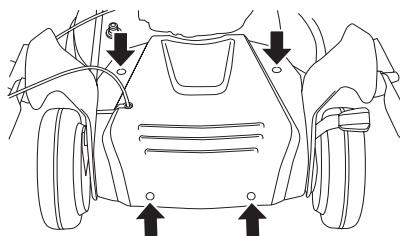

Skyddskapan ar konstruerad for att minska risken for klämskador och for att fanga upp en brusten drivrem. Kontrollera att skyddskapan ar hel och att den ar ordentlich fastskruvad.

Klippkäpan ar konstruerad for att reducera vibrationer och for att minska risken for skärskador. Kontrollera att klippkäpan ar hel och utan synbara defekter, tex materialsprickor.

Motorbromsbaygel

Motorbromsen ar konstruerad for att stanna motorn. När greppet om motorbromsbygeln släpps skamotorn stanna.

• Kontrollera att motorbromsen fungerar ordentlich och ar oskadd.

Placera gräsklipparen på att stabilt plant underlag och starta den. Se till att kniven ej kan komma ikontakt med marken eller annat foremål.

Ge fullgas och slapp sedan bromsbygeln. Motorbromsen skall alltid vara justerad sä att motorn stannar inom 3 sekunder.

Ljuddampare

Ljuddamparen ar konstruerad for att ge sā lag ljudniva som möjligt samt for att leda bort motorns avgaser fran användaren.

WARNING! Motorns avgaser ar heta och kan innehälla gnistor vilka kan orsaka brand. Starta dārfor aldrig maskinen inomhus eller nara eldfängt material!

I områden med varmt och torrt klimat kan risiken for brändere vara pātaglig. Det forekomm er att dessa områden regleras med lagstiftning och krav på att ljuddämparen bland annat skall vara utrustad med godkänct gnistfängarnat.

För ljuddämpare ar det mycket viktigt att instruktionerna für kontroll, unterhalb och service följs.

WARNING! Under somt en stund after
användning År ljuddämparen mycket varm.
Rör inte ljuddämparen om den År varm!

Anvand aldrig en maskin som har en defekt ljuddampare.
- Kontrollera att ljuddämparen sitter fast och ar oskadad.

Skärutrustning

Undvik att kniven slår mot främnde foremål som stenar röttter eller liknande. Detta kan leda till att kniven blir slö och att motoraxeln blir krokig. Var noga med att alltid ha en väl slipad och korrekt balanserad kniv. Se även anvisningar under rubrik Underhäll.

Kontrollera skärutrustingen. Använd aldrig slö, sprucken aller skadad utrustning.

Kontrollera även att knivbulten ár hel och att motoraxeln inte ár krokig.

Vid byte av kniv eller knivfaste ske alltid bricka och tallriksfjader bytas ut.

WARNING! Använd aldrig en maskin med defekt sakerhetsutrusting. Maskinens sakerhetsutrusting ska kontrolleras och unterhällas som beskrivits i detta avsnitt. Om din maskin inte klarar alla kontrollerna ske serviceverkstad uppsökas for reparation.

Allmanna sakerhetsinstruktioner

• En gräsklippare ar endast konstruerad für klippning av gräsmattor. De enda tillbehör ni fär använda motorenheten som drivkälla till ar de knivar vi reckmenderar i kapitel Tekniska data.
• Använd aldrig maskinen om du är trött, om du har druckit alkohol eller om du tar mediciner, som kan páverka din syn, ditt omdöme aller din kroppskontroll.
  Tänk på att användaren är ansvarig for olyckor eller farorforallandra manniskor aller deras egendom.

WARNING! Att körä en motor i ett instängt eller)dàlgit ventilerat utrémme kan orsaka dödsfall genom kvävning aller kolmonoxidförgiftning.

• Vid all användning av maskinen skall personligt skydd användas. Se anvisningar under rubrik Personligt skydd.
  Använd aldrig en maskin som modifierats sa att den ej langre overensstämmer med originalutforandet.
• Använd aldrig andra ön ienna bruksanvisning rekommenderade tillbehör. Se anvisningar under rubrikerna Skärutrustning och Tekniska data.

WARNING! En felaktig skärutrustning kan öka risiken for olyckor.

• Använd aldrig en maskin som är felaktig. Följ underhälls-, kontroll- och serviceinstruktioner ienna bruksanvisning. Vissa unterhälls- och serviceatgärder skall utforas av tränade och kvalificerade specialister. Se anvisningar under rubrik Underhäll. Förve varje användning:

1 Kontrollera att motorbromsen fungerar ordentigt och ar oskadd. Se anvisningar under rubrik Kontroll av bromsverkan.
2 Kontrollera att samtiga handtag och reglage ar oskadade och fria frän olja.
3 Kontrollera att Ijuddamparen sitter fast och ar oskadad.
4 Kontrollera att gräsklipparens samtiga detaljer År atdragna och att de inte År skadade eller saknas.
5 Kontrollera att kniven ar oskadad och inte har nagra sprickor. Byt kniven om det behovs.

Start

WARNING! Längvarig inandning av motorns avgaser kan utgöra en hällsorisk.

• Starta aldrig gräsklipparenutan att kniv och samtiga kāpor ār korrekt monterade.
• Starta aldrig maskinen inomhus. Var medveten om faran med inandning av motorns avgaser.
  Försakra dig om att arbetsområdet är tillräckligt upplyst for att skapa en saker arbetsmiljo.
• laktion ogivningen och var saker på att det inte finns risik att manniskor eller djur kan komma i kontakt med skärutrustningen. Användaren är ansvarig for tillbud och risker gentemot manniskor och egendom.

• Placera gräsklipparen på att stabilt plant underlag och starta den. Se till att kniven ej kan komma i kontakt med marken eller annat foremål.
  Vira aldrig startlinan runt handen.

Se anvisningar under rubrik Start och stopp.

Bränslesäkerhet

(Tankning/Fövaring)

WARNING! Bränsle och brändsleångor är mycket brandfarliga. Var försiktig vid hantering av brändsle och motorolja. Tänk på brand-, explosions- och inandningsrisiker.

Tanka aldrig maskinen nar motorn ar i drift.
Sorj for god ventilation vid tankning och oljepafyllning.

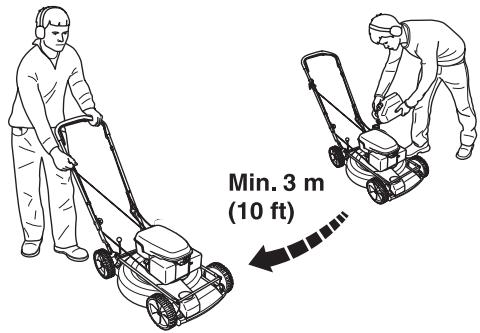

- Flytta maskinen minst 3m fran tankningsstallet innan du startar.

• Starta aldrig maskinen:

1 Om du spilt bransle aller motorolja pa maskinen. Torka av allt spill och lat bensinresterna avdunsta.
2 Om du spillt bransle eller motorolja på dig själv eller dina kläder. Byt kläder.
3 Om maskinen lacker bransle. Kontrollera regelbundet after lackage fran tanklock och bransledningar.

Transport och forvaring

• Vid langre tids forvaring och transport av gräsklippare skall bransle- och motoroljetankarna tommas. Hör med njarmaste bensinstation var du kan göra dig av med bransle och motoroljeöverskott.
• Förvara gräsklipparen och brändslet sö att eventuellt lättage och ángor inte riskerar att komma i kontakt med gnistor eller öppen laga. Exempelvis elmaskiner,elmotorer, elkontakter/strombrytare, värmeppannor eller liknande.
• Vid Förvaring av bransle skall forändamålet speiellt avsedda och godkända behällare användas.

Allmännaribetsinstruktioner

VARNING! Detta avsnitt behandlare grundläggande sakerhetsregler for arbete med grasklippare. Given information kan aldrig ersätta den kunskap en yrkesman besitter i form av utbildning och practisk erfarenhet. När du råkar ut För en situation som gör dig osäker angäende fortsatt användning skall du rådfråga en expert. Vänd dig till din Återförsäljare, din serviceverkstad eller en erfaren grasklippeanvändare. Undvik all användning du anser dig otillräcklig kvalificerad für!

Grundläggande sakerhetsregler

• lakta omgivningen:
• För att sakerställa att inte manniskor, djur erler annat kan pÅverka din kontroll over maskinen.
• För att forhindra att de forutnamnda inte riskerar att komma i kontakt med skärurtrustningen.

Innan klippning pabörjas ske grenar, kvistar, stenar etc. avlågsnas frän gräsmattan. Undvik att kniven slár mot främmande foremål som stenar rötter eller liknande. Detta kan leda till att kniven blir slo och att motoraxeln blir krokig.
- Lyft aldrig upp gräsklipparen eller bar omkring den Near motorn ar startad. Om du maste lyfta gräsklipparen, stanna forst motorn och ta bort tandkabeln frän tändstiftet.

• Undvik användning vid ogynnsamma väderleksforhällanden. Exempelvis tät dimma, kraftigt regn, hard vind, stark kyla, osv. Att arbeta i)daltimore vader ar tröttsmt och kan skapa farliga omständigheter, exemplVIS halt underlag.
• Se till att du kan gå och stå sækert. Titta after eventuella hinder vid en ovändat forflyttning (rotter, stenar, grenar, gropar, diken, osv.). laktta stor försiktighet vid arbete i sluttande terräng.
• Gräsklipparenöm inte användas vid större lutningän 30 grader.
• Motorn skå stängas av vid forfylttning över terräng som inte skä klippas. Exempelvis grusgang, sten, singel, asfalt etc.

Bromsbygeln fär aldrig vara permanent Förankrad i handtaget\ när maskinen är igäng.

Följ ovannämnda punkter men anecd virig en gräsklippare utan möljeh att kunna pakalla hjälp i handelse av olycka.

Grundläggande klippteknik

WARNING! Se till att händer och fötter intekommen Åt skärutrustningen Near motorn är i gäng.

Allmänt

• Gräsklippning av slänter kan vara farliga. Använd inte gräsklipparen i mycket branta slänter.
• Gräsklipparenöm inte användas vid större lutningän 30 grader.
• Vid sluttande terräng bör gangsträken laggas vinkelrätt mot lutningen. Det ar mycket lattare att gå på tvären i en lutting an upp och ner.
• Innan klippning pabörjas ske grenar, kvistar, stenar etc. avlågsnas是从gräsmattan.
• Lyft aldrig upp gräsklipparen eller bar omkring den Near motorn År startad. Om du måste lyfta gräsklipparen, stanna Först motorn och ta bort tandkabeln是从 tandstiftet.
• Undvik att kniven slár mot främmande foremål som stenar röttter eller liknande. Detta kan leda till att kniven blir/sl öch att motoraxeln blir krokig. En krokig axel ger obalans och kraftiga vibrationer, vilket medfor stor risk För att kniven lossnar.
• Om{nagot främande foremål träffas eller om vibrationer uppSTAR sku du stanna maskinen. Ta bort tändkabeln fråntändstiftet. Kontrollera att maskinen inte är skadad. Reparera eventuella skador.
• Klipp aldrig mer'an 1/3 av gräsets langd. Detta gäller särskilt under torrperioder. Klipp Först med stor klipphoffjd. Kontrollera sedan resultatet och sank till lamplig hojd. Om gräset ar extra langt, kör sakta och klipp eventuellt två gänger.

• Spring aldrig med maskinen när den är igång. Man skal alltid gå med gräsklipparen.

Var extra uppmärksamRARY drar masknien mot dig under arbete.

Klipphofd

Stäng av motorn innan klipphöjden ändras.

Klipphofden kan stallas i fem olika lagen, mm

Ställ inte klipphöjden für lågt dā det finns risk for att knivarna tar i backen vid ojämnheter.

Inställning av klipphöjd

Stäng av motorn innan klipphöjden ändras.

Ställ in klipphöjden med klipphöjdsglaget på klipparents högra sida.

For att få lagre klipphöjd for spaken at Höger och sedan framåt.

For att faghre klipphojd for spaken at hoger och sedan bakat.

Ställ inte klipphöjden für lågt dā det finns risk for att knivarna tar i backen vid ojämmheter.

Montering av styre

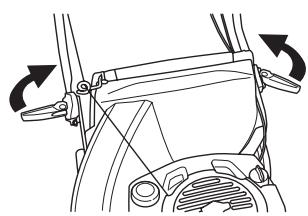

När du fäller ihop styret var försiktig sä att inte kablar och vajrar skadas.

Lyft upp styret tills styrets övre rörkonstruktionkommen mitt För styretsr undrel. Skruva at vreden ordentlich.

Demontering och montering av knivblad

WARNING! Använd alltid kraftiga handskar vid service och underhäll av skärutrustningen. Knivarna är mycket vassa och skärskador kan mycketätt uppsta.

Tändkabeln skall alltid lossas fran tandstiftet fore reparation, ren:gering eller underhällarsarbete.

Töm alltid bransletanken innan du laggger grasklipparen på sidan.

Demontering

• Skruva bort bulten som häller kniven.

Ta bort bult, bricka och tallriksfjader.
- Ta bort kniven.

Montering

• Placera kniven sä att eggarna pekar med rotationsriktningen.
• Montera tallriksfjädern, se till att den centerar ordentligt på motoraxeln.

• Montera brickan och skruva fast bulten ordentlich. Bultenska dras med ett moment av 45-60 Nm.

Lyft bakre skolden och hang upp gräsbehällaren.

Sidutkast

LB48, LB48V, kan användas med sidutkast genom att montera sidutkastet på klippkåpan.

Lyft upp sidokápan och placera sidutkastet på axeln.

Mulchingfunktion

LB48, LB48V, År en gräsklippare med mulchingfunktion.

LC48, LC48V, kan användas med mulchingfunktion på följande satt:

Lyft upbakre skolden och lyft bort behallaren.

Satt dit mulchingpluggen i uppsamlarkanalen.

Stäng skölden och se till att den lases fast med mulchingpluggen.

Drivmedel

WARNING! Sörj für god luftventilation vid branslehantering.

Bensin

• Använd blyfri kvalitetsbensin. Blyhaltig bensin kan användas om blyfri bensin inte finns.
  Anvand bransle med minst 77 oktan.
• Om maskinen inte används under en langre tid skall bränsetanken tommas och rengöras.

Motorolja

Kontrollera oljenivān innan gräsklipparen startas. En für låg oljenivākan orsaka allvarlga motorskador.

• För bösta resultat och Funktion använd HUSQVARNA fyrtaktsolja.
• Om HUSQVARNA fyrtaktsolja ej finns tillganglig kan annan fyrtaktsolja av hög kvalitet användas. Kontakra din Återförsäljare vid val av olja. I allmänhet rekommenderas SAE 30.
  Använd aldrig olja avsedd for tvataktsmotorer.

Kontrollera oljenivân innan gräsklipparen startas. En für låg oljenivâkan orsaka allvarliga motorskador.

Oljenivå

Skruva loss oljepáfyllningsloket och kontrollera oljeniván på matstickan som sitter på locket.

Oljepáfyllningsloket mäste vara helt nerskruvat För att ge en korrekt bild av oljeniván.

Arlogenivanlag,fyllpamed motoroljaupp till denovrnan pa oljestickan.

Använd endast rekommenderad motorolja. Se kapitel Tekniska data.

Tankning

WARNING! Följande försiktighetsåtgärder minskar brandrisiken:

Rök inte eller placera nagot varmt foremål i narheten av brändsle.

Tanka aldrig med motorn igang.

Öppna tanklocket sakta vid branslepafylling sö att eventuellt övertryck sakta forsvinner.

Drag àt tanklocket noga after tankning.

Flytta alltid maskinen fran tankningsplatsenFore start.

Fyll inte på for mycket bensin. Lämna ungefär 35 mm under tankkletter sa att brändlet kan expandera.

Torka rent rund tanklocken. Rengör bransle- och oljetanken regelbundet. Bransleftilret skall bytas minst en gäng per År. Föroreninger i tankarna orsakar driftstörningar.

Flytta alltid maskinen ca 3 m,—tanTankningsplatsen fore start.

Start och stopp

WARNING! Innan start på foljande observeras:

Starta ej grasklipparen utan att kniv och samtiga kapor merterade. Kniven kan annars lossna och orsaka personskador.

Flytta alltid maskinen fran tankningsplatsenFore start.

Placera maskinen på ett fast underlag. Se till att skärutrustingen ej kan ta i nagot foremål.

Se till att inga obehöriga finns inom arbetsområdet.

Start

Se till att tandkabeln sitter ordentlich på tandstiftet.

Drag motorbromsbygeln welt mot det övre handtaget med vänster hand.

Grip starthandtaget, drag med höger hand langsamt ut startlinan tills ett motständ kännns (starthakarna griper in) och gör därefter snabba och kraftfulla ryck. Vira aldrig startlinan runt handen.

OBS! Drag inte ut startlinan helt och slätt inte heller starthandtaget frän helt utdraget läge. Detta kan orsaka skador på maskinen.

Driving

Maskinerna År självgående med drivning på bakhjulen. För att använda drivning på hjulen dra kopplingsspaken mot dig.

Drivningen har steglös reglering.

Stopp

Motorn stannas genom att släppa motorbromsbygeln.

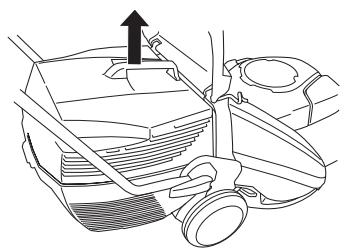

Tömma gräsuppsamlaren, LC48, LC48V

• Lyft upp bakre skölden och lyft bort behällaren.

Vänd på behällaren sä att den toms på allt gräs.

Underhäll

WARNING! Fore rengöring, reparation eller inspektion sca du se till att skärutrustningen har stannat. Tag bort tändkabeln是从 tändstiftet.

Tändkabeln skall alltid lossas frän tändstiftet före reparation, rengöring eller underhällsarbete.

Luftfilter

Luftfiltret skull regelbundet rengöras från damm och smuts für att undvika:

Forgasarstörningar
Startproblem
Samre effekt
- Onodigt slitage på motorns delar.
- Onormalt hog bransleforbrukning.

Ett länge använg luftfilter kan aldrig bli fullständigt rent. Därfor maste filret med jämna mellanrum ersattas med ett nytt. Ett skadat luftfilter maste alltid bytas ut.

Ta bort luftfiltret och kontrollera att det ar helt. Byt till nytt luftfilter om du marker att det ar bristfälligt.

Rengör filtret genom att knacka filtret mot ett plant underlag. Använd aldrig Lossningsmedel med petroleum t.ex. fotogen, aller tryckluft für att rengörä filtret.

Vid montering, se till att luftfiltret slutter helt tatt mot filterhällaren.

Tändstift

WARNING! Under somt en stund after
användning År ljuddämparen mycket varm.
Rör inte ljuddämparen om den År varm!

Om maskinens effekt ar låg, om den ar svär att starta eller om tomgangen ar orolig: kontrollera alltid Först tandstiftet innan ytterligare atgärder vidtages. Om tandstiftet ar igensatt, rengör det och kontrollera samtidigt att elektrodgapat er 0,5 mm. Tändstiftet bör bytas after ungefär en manad i drift aller om nödvändigt tidigare.

OBS! Använd alltid rekommenderad tändstiftstyp! Felaktigt tändstift kan forstörak olv/cylinder.

Ljuddãmpare

Ljuddamparen ar utformad for att dampa ljdniv'an och for att leda avaserna bort fran anvandaren. Avaserna ar heta och kan innehalla gnistor vilka kan orsaka brand om avaserna riktas mot ett torrt och brannbart material.

Kontrollera regelbundet att ljuddämparen sitter fast pa motorn.

Använd aldrig en maskin som har en defekt ljuddämpare.

Kniv

WARNING! Använd alltid kraftiga handskar vid reparation av skärutrustningen. Knivarna är mycket vassa och skärskador kan mycketätt uppsta.

Det ar viktigt att ha en skarp och korrekt balanserad kniv.
Lossa bulten som haller kniven och lamna in kniven till en serviceverkstad minst en gäng per År for slipning och balansering. Lämpig tidpunkt for detta År after klippsäsongens slut.

Behöver kniven eller knivfästet bytas skam samtidigt byta knivbult, bricka och tallriksfjäder

När du monterar knivenigen ske bulten dras med ett moment av 45-60 Nm. Se anvisningar under rubrik Montering.

Om kniven slár mot främande foremål som stenar, röttter eller liknande sá slirar kniven mot knivfästet. Därfor kan knivfästets anlaggningsyta se lite sliten ut vilket ar helt i sin ordning. Detta ar en säkerhetsanordning som minskar risken att motoraxeln blir krokig.

Byte av olja

Motoroljan skall bytas varje ar och var 25:e arbetstimme.

Vidbyteavolga gorpa foljande satt:

• Töm brändsletanken genom att körä maskinen tills tanken ar tom.
• Ta bort tandkabeln frän tandstiftet.
• Skruva bort bulten som häller kniven.

• Lossa skruvarna som häller skyddskåpan och lyft bort kåpan.

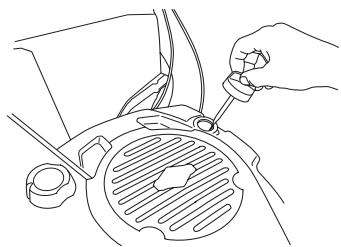

• Skruva bort oljepáfyllningslocket.

• Oljan kan tappas ur frán undersidan genom att lossa på oljepluggen. Glöm inte att satta dit oljepluggen innan olja fylls på igen.
  Hör med narmaste bensinstation var du kan góra dig av med motoroljeoverskottet.
• Fyll på med ny motorolja av bra kvalitet. Se kapitel Tekniska data.
• Kontrollera oljenivån med matstickan på oljepäfyllningsloket.
• Oljepáfyllningsloket máste vara helt nerskruvat für att ge en korrekt bild av oljeniván. Är oljeniván lag, fyll på med motorolja upp till den övre niven på oljestickan.

• Skruva på oljepáfyllningsloket.

Drivning och växellåda

LC 48V

• Lyft upb bakre skölden och lyft bort behällaren.

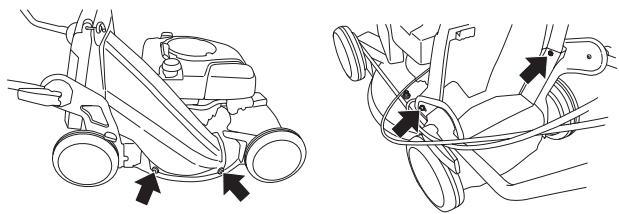

• Ta bort uppsamlarkapans 4 skruvar och lyft bort kapan.

LC 48V, LB 48V

• Se till att hjul och hjulaxlar ar rena och fria frän lov, gräs etc. Det ar även viktigt att hälla rent runt om växellådan till drivningen.
  Ta bort skyddskapan genom att skruva bort skruvarna.

Trā sedan ut skyddskāpan uppāt.

• Rengör växellådan med en borste. Kontrollera även att drivremmen och remhjulet ár fria frán defekter som till exempl sprickor.

Rengöring klippkåpa

• Anslut en vattenslang till klippkåpans anslutning.

Skrapa bort resterna med skrapan som medfoljer maskinen.

Kopplingsvajern justeras genom att skruva på justerskruven.

Nedan följer nagra allmanna skötselinstruktioner.

Daglig tillsyn

1 Kontrollera att motorbromsbygeln fungerar sakerhetsmaggit.

2 Borsta rent grasklipparen fran lov, gras och dylikt.
3 Kontrollera oljenivan.
4 Rengör startapparatens luftintag. Kontrollera startapparaten och startlinan.
5 Kontrollera att skruvar och muttrar Åtdragna.
6 Kontrollera skärutrustningen. Använd aldrig slöa, spruckna eller skadade knivar.

Veckotillsyn

1 Rengör luftfiltret. Byt om det behövs.
2 Rengör tändstiftet. Kontrollera att elektrodvständet ar 0,51 mm.
3 Rengör kylflänsarna på cylindern.

Månadstillsyn

1 Kontrollera att drivremmen är hel ochutan synbara defekter.
2 Rengör växellådan.
3 Kontrollera bransleffret och bransleslangen. Byt om det behövs.
4 Rengör bransletanken invändigt.

Tekniska data

	LC 48	LC 48V	LB 48	LB 48V
Motor	Briggs & Stratton	Briggs & Stratton	Briggs & Stratton	Briggs & Stratton
Cylindervolym, cm3	190	190	190	190
Varvital, rpm	2900	2900	2900	2900
Tändsystem
Tändstift	Champion RJ19LM	Champion RJ19LM	Champion RJ19LM	Champion RJ19LM
Elektrodgap, mm	0,5	0,5	0,5	0,5
Bränsle-/smörjsystem
Volym bensintank, liter	1,2	1,2	1,2	1,2
Volym oljetank, liter	0,6	0,6	0,6	0,6
Motorolja	SAE 30	SAE 30	SAE 30	SAE 30
Vikt
Gräsklippare med tomma tankar, kg	38	38	34	34
Ljudnivå
(se anm. 2)
Ljudtrycksnivå vid användarens öra, dB(A)	81	81	79	79
Bulleremissioner
(se anm. 1)
Ljudeffektnivå, uppmätt dB(A)	95	95	93	93
Ljudeffektnivå, garanterad LWA dB(A)	96	96	95	95
Vibrationsnivåer
(se anm. 2)
Handtag vänster, m/s2	6,0	6,0	2,7	2,7
Handtag höger, m/s2	5,0	5,0	4,7	4,7
Klippning
Klipsystem	3 in 1	3 in 1	2 in 1	2 in 1
Klipphöjden kan ställas i fem olika lügen, mm	25-70	25-70	25-70	25-70
Klippbredd, mm	480	480	480	480
Kniv	Fast	Fast	Fast	Fast
Driving
Hastighet, km/h	-	5,4	-	5,4

Anm. 1: Emission av buller till omgivningen uppmatt som ljudeffekt (LwA) enligt EG-direktiv 2000/14/EG.
Anm. 2: Vibrationer och ljudtryck uppmatta enligt EN 836:1997/A2:2001

EG-försakran om överensstammelse

(Gäller endast Europa)

Husqvarna AB, SE-561 82 Huskvarna, Sverige, tel: [phone], fösärar härmed att motorgräsklipparna Husqvarna LC 48, LC 48V, LB 48 och LB48 V frän och med serienummer 081500001 och framåt motsvarar föreskrifterna i RÄDETS DIREKTIV:

• av den 22 Juni 1998 "angäende maskiner" 98/37/EG.
• av den 15 december 2004 "angående elektromagnetisk kompatilitet" 2004/108/EG.
• av den 8 maj 2000 "angäende emission av buller till omgivningen" 2000/14/EG.

For information angäende bulleremissionerna, se kapitel Tekniska data.

Anmalt organ 0404, SMP Svensk Maskinprovning AB, Fyrisborgsgatan 3, SE-754 50 Uppsala, Sverige, har utfärdat rapporter om bedömming av overensstammelse,enligt bilaga VI till RÄDETS DIREKTIV av den 8 maj 2000 angäende emissioner av buller till omgivningen 2000/14/EG.

Certifikaten har nummer:

01/901/071 - Husqvarna LC 48, LC 48V

01/901/072 - Husqvarna LB 48, LB 48V

Huskvarna 13 oktober, 2008

Bengt Ahlund, Utvecklingschef

Symbolforklaring

Brug aldrig en maskine med en defekt lyddaemper.

Kniv

• Skru oliepáfyldningslåget af.

• Skru oliepáfyldningslåget pá.

Drev og gearkasse

LC 48V

• Lop aldri med maskinen nár den er i gang. Man skal alltid gå medgressklipperen.

Vær spesielt oppmerksom nár du trekker maskinen mot deg mens du arbeider.

Klippehoyde

Justering av koplingsvaier

Koplingsvaieren justeres ved Å skru på justeringsskruen.
