BRUKSANVISNING Flush 36-6461 North Light

Läs igenom hela bruksanvisningen före användning och spara den sedan för fram- tida bruk. Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data. Vid tekniska problem eller andra frågor, kontakta vår kundtjänst (se adressuppgifter på baksidan).

Säkerhet

• Plafonden är avsedd för fast installation.
• Plafonden ska installeras av behörig elektriker.

Varningssymbol

Armaturens ljuskälla får endast bytas av behörig elektriker.

Skötsel och underhåll

• Bryt strömmen till plafonden innan rengöring.
• Torka av den med en lätt fuktad, mjuk trasa. Använd ett milt rengöringsmedel, aldrig lösningsmedel eller starka, slipande rengöringsmedel.

Beskrivning

Plafond med inbyggd LED-belysning. Passar att montera i taket eller på väggen.

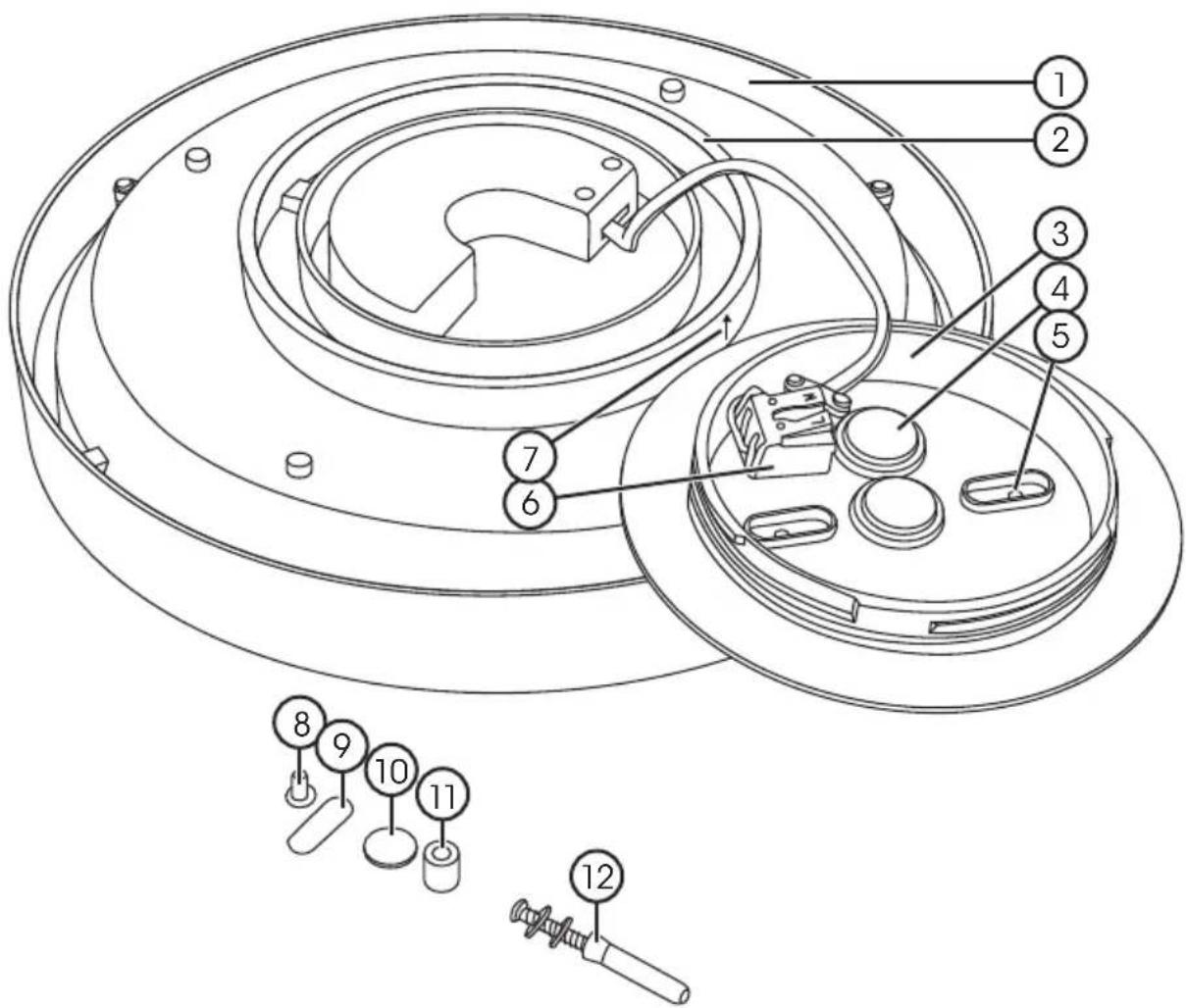

1. Plafond
2. Packning
3. Fäste
4. Tätningspluggar
5. Märkning för skruvhål vid montering på takdosa
6. Plint för inkommande kabel
7. Märkningar för montering av plafond på fäste
8. Extra skruv till takdosa (2 ×)
9. Packning till montering på takdosa (2 ×)
10. Självhäftande tejp till distanserna på fästet (3 ×)
11. Distans (3 ×)
12. Skruv, stålbricka, mjuk bricka och plugg (3 x)

Installation

Plafonden kan monteras på olika sätt:

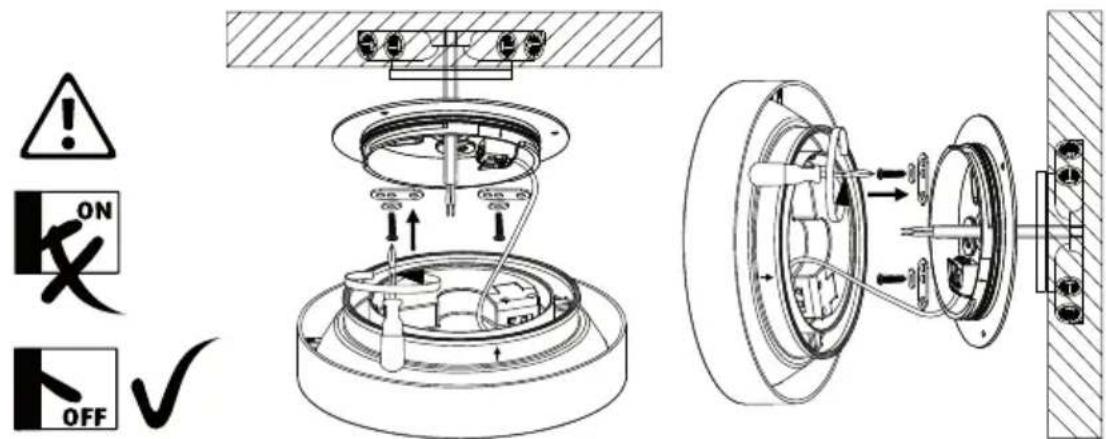

A) Montering mot infälld takdosa

Varning! Bryt alltid strömmen innan installationen påbörjas.

! ON OFF

1. Fästet är förberett för montering på takdosa. Mät avståndet mellan takdosans skruvar och borra hål i fästet med samma avständ. I fästet finns märkning (5) för håltagning för de vanligaste takdosorna. Gör hål för skruv i packningen (9).

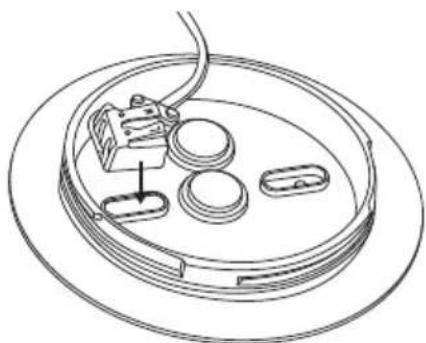

2. Dra inkommande kabel genom en tätningsplugg (4). Montera packningen (2) på plafonden (1).

1. Håll fästet mot takdosan och skruva fast det, packningarna (9) ska användas som bilden visar.

7 mm 14 mm 230 V~

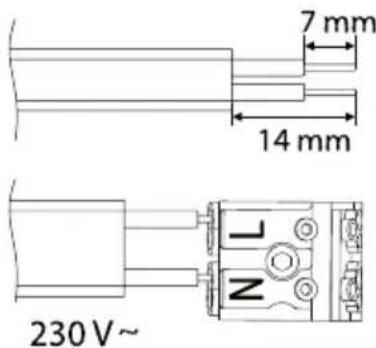

1. Skala inkommande kabel som bilden visar och anslut till plinten (6). Blå kabel till N och tändträden till L. Armaturen är av skyddsklass II ☐ och behöver inte skyddsjord.

2. Se till att packningen (2) är rätt monterad och att kablarna mellan fäste och plafond inte blir klämda.

3. Tryck plafonden mot fästet så att märkningarna (7) är mitt för varandra och vrid plafonden moturs så den läser fast.

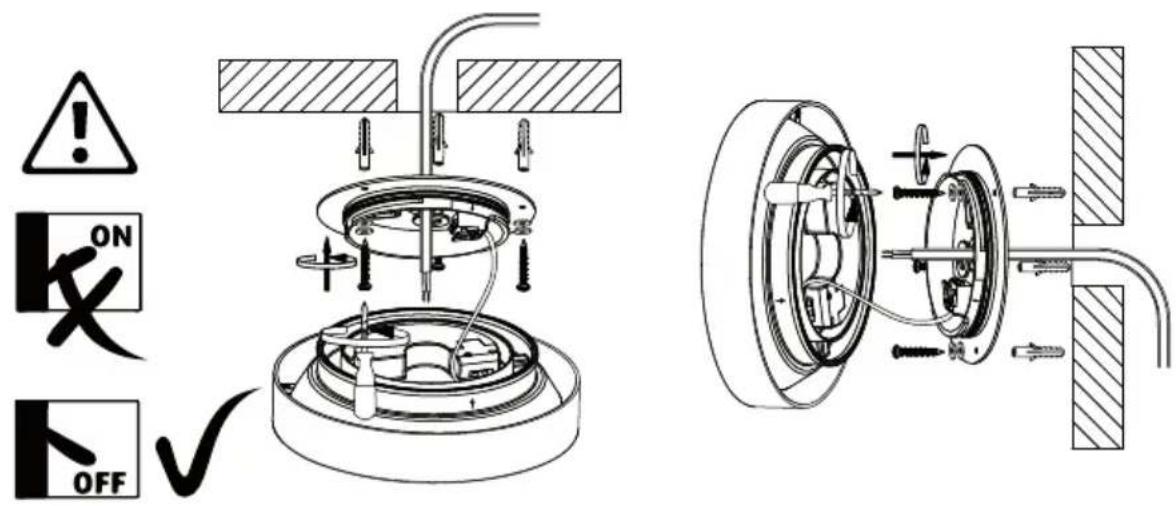

B) Montering i tak eller på vägg

Varning! Bryt alltid strömmen innan installationen påbörjas.

! ON OFF

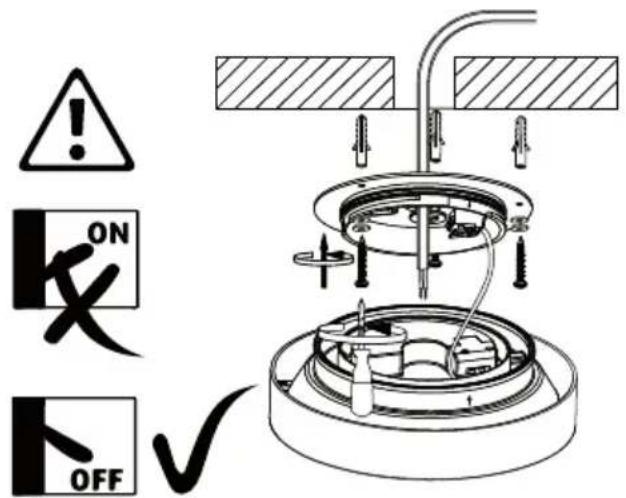

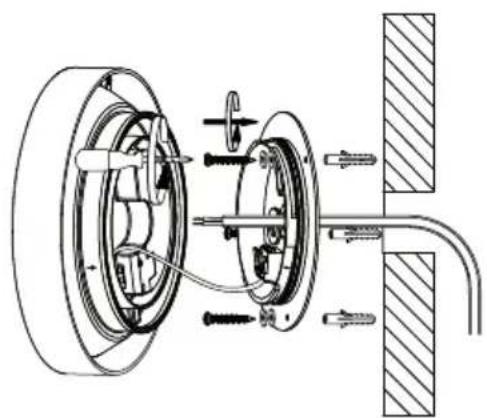

1. Fästet har märkning för håltagning. Borra hål i fästet vid märkningen.
2. Använd fästets hål som mall och märk ut var hålen ska vara i taket eller på väggen. Borra med lämplig borrdiameter.
3. Dra inkommande kabel genom en tätningsplugg (4). Montera packningen (2) på plafonden (1).
4. Skruva fast fästet med monteringsdetaljerna (12). Den mjuka brickan ska monteras närmast fästet.

7 mm 14 mm 230 V ~

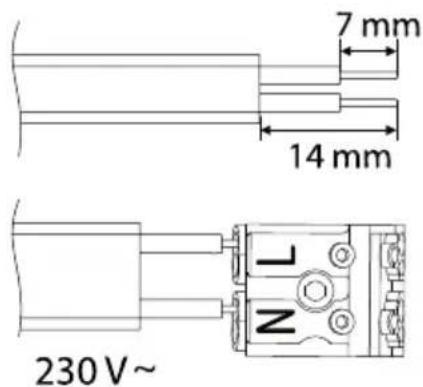

1. Skala inkommande kabel som bilden visar och anslut till plinten (6). Blå kabel till N och tändträden till L. Armaturen är av skyddsklass II ☐ och behöver inte skyddsjord.

2. Se till att packningen (2) är rätt monterad och att kablarna mellan fäste och plafond inte blir klämda.

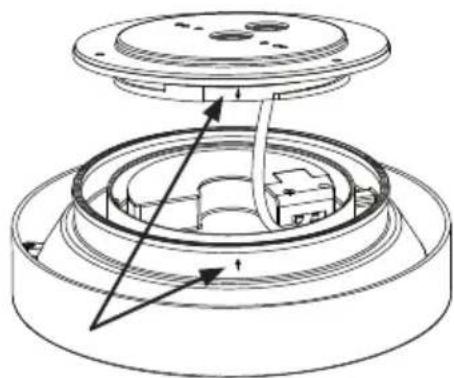

1. Tryck plafonden mot fästet så att märkningarna (7) är mitt för varandra och vrid plafonden moturs så den låser fast.

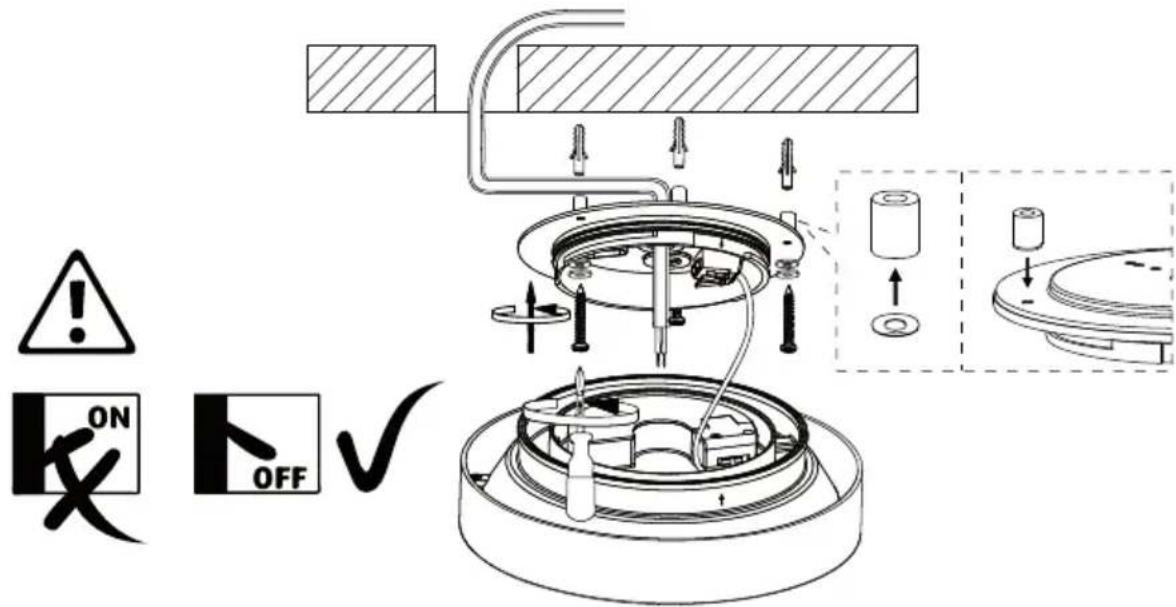

C) Montering mot tak/vägg med utanpåliggande kabel

Varning! Bryt alltid strömmen innan installationen påbörjas.

1. Fästet har märkning för hältagning. Borra hål i fästet vid märkningen.
2. Använd fästets hål som mall och märk ut var hålen ska vara i taket eller på väggen. Borra med lämplig borrdiameter.
3. Dra inkommande kabel genom en tätningsplugg (4). Montera packningen (2) på plafonden (1).
4. Fäst distanserna (11) på fästets baksida (vid hålen i fästet) med medföljande självhäftande teip (10).
5. Skruva fast fästet med monteringsdetaljerna (12). Den mjuka brickan ska monteras närmast fästet.

7 mm 14 mm 230 V~ Z

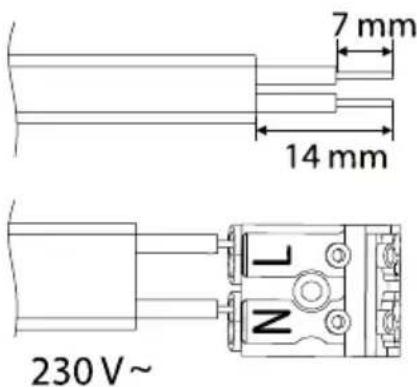

1. Skala inkommande kabel som bilden visar och anslut till plinten (6). Blå kabel till N och tändtråden till L. Armaturen är av skyddsklass II ☐ och behöver inte skyddsjord.
2. Se till att packningen (2) är rätt monterad och att kablarna mellan fäste och plafond inte blir klämda.

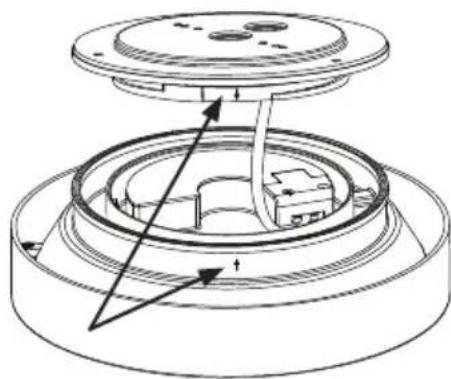

1. Tryck plafonden mot fästet så att märkningarna (7) är mitt för varandra och vrid plafonden moturs så den läser fast.

Avfallshantering

Denna symbol innebär att produkten inte får kastas tillsammans med annat hushållsavfall. Detta gäller inom hela EU. För att förebygga eventuell skada på miljö och hälsa, orsakad av felaktig avfallshantering, ska produkten lämnas till återvinning så att materialet kan tas omhand på ett ansvarsfullt sätt. När du lämnar produkten till återvinning, använd dig av de returhanteringssystem som finns där du befinner dig eller kontakta inköpsstället. De kan se till att produkten tas om hand på ett för miljön tillfredställande sätt.

Ljuskälla LED 10 W, Armaturens ljuskälla får endast bytas av behörig elektriker.

Mått ∅ 22 cm

Ljusflöde 800 lm

Vikt 0,55 kg

36-6462 Silver, 36-6464 Vit

Ljuskälla LED 15 W, Armaturens ljuskälla får endast bytas av behörig elektriker.

Mått ∅ 30 cm

Ljusflöde 1100 lm

Vikt 0,82 kg

Drivspänning 220–240 V, 50 Hz

Färgtemperatur 2700 K

Kapsling IP 54

Steglös Ijusreglering/dimringsbar (endast för glödljus- eller LED-dimmer).

Plafond

Art.nr. 36-6461 Modell H-CL-RI10W-S827-DI (Sølv)

36-6463 H-CL-RI10W-W827-DI (Hvit)

36-6462 H-CL-RI15W-S827-DI (Sølv)

36-6464 H-CL-RI15W-W827-DI (Hvit)
