KÄYTTÖOHJE Flush 36-6461 North Light

Lue käyttöohje ennen tuotteen käyttöönottoa ja säilytä se tulevaa tarvetta varten. Pidätämme oikeuden teknisten tietojen muutoksiin. Emme vastaa mahdollisista teksti- tai kuvavirheistä. Jos tuotteeseen tulee teknisiä ongelmia, ota yhteys asiakaspalveluun (yhteystiedot käyttöohjeen lopussa).

Turvallisuus

• Valaisin on tarkoitettu kiinteään asennukseen.
• Asennuksen saa suorittaa vain valtuutettu sähköasentaja.

Varoitussymbolit

Ainoastaan valtuutettu sähköasentaja saa vaihtaa valaisimen lampun.

Huelto ja ylläpito

• Katkaise virta ennen valaisimen puhdistamista.
• Pyyhi valaisin kevyesti kostutetulla pehmeällä liinalla. Käytä mietoa puhdistusainetta. Älä käytä vahvoja, hankaavia puhdistusaineita tai liuotinaineita.

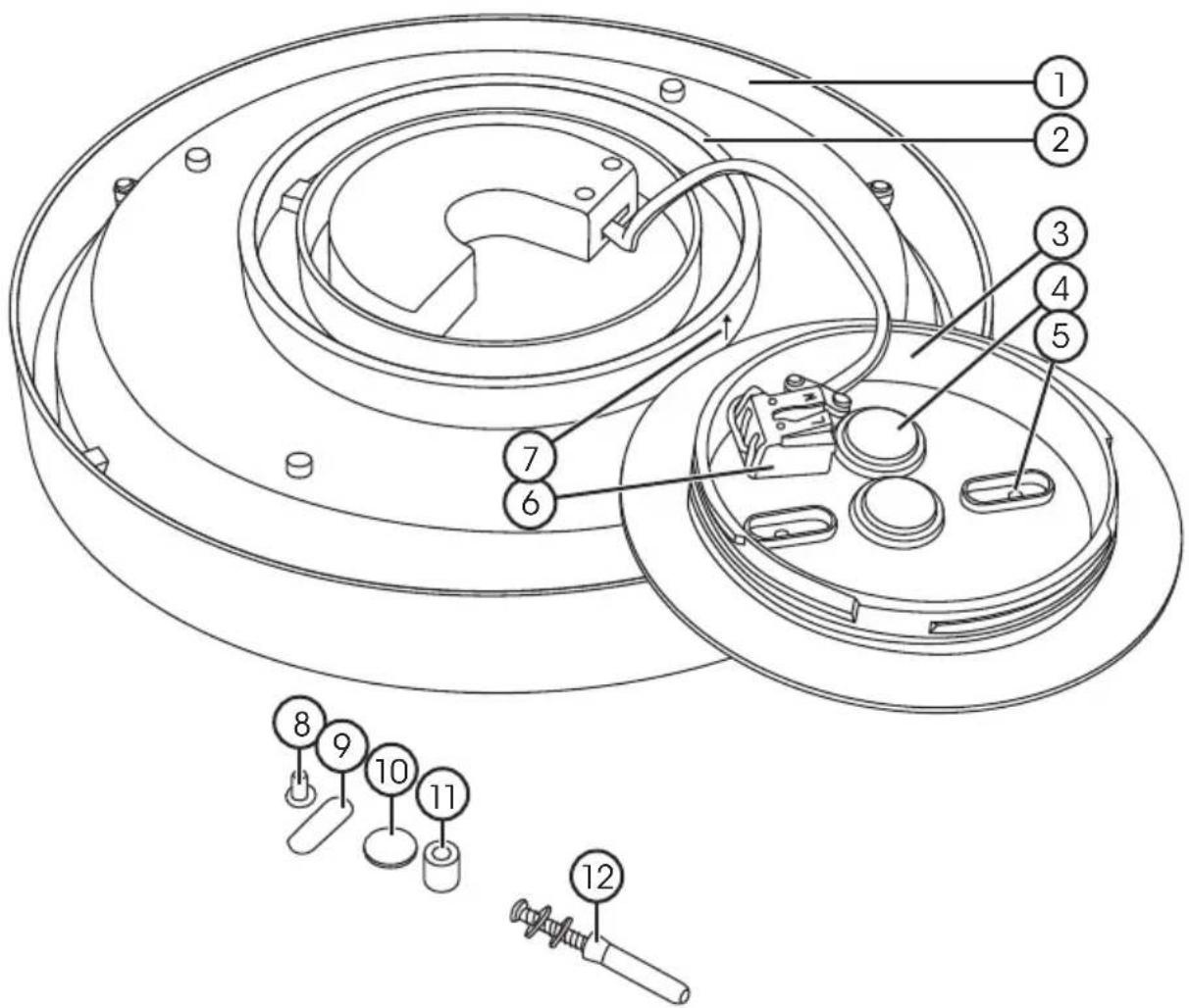

Kuvaus

Plafondi, jossa LED-lamppu. Voidaan asentaa kattoon tai seinälle.

1. Plafondi
2. Tiiviste
3. Kiinnike
4. Tiivistystulpat
5. Ruuvinreikien merkinnät kattorasiaan asennettaessa
6. Liitinrima sisääntulevalle kaapelille
7. Merkinnät plafondin asentamiseksi kiinnikkeeseen
8. Lisäruuvi kattorasiaan (2 ×)
9. Tiiviste kattorasiaan (2 ×)
10. Teippi kiinnikkeen välikkeisiin (3 x)
11. Välike (3 ×)
12. Ruuvi, teräsaluslaatta, pehmeä aluslaatta ja tulppa (3 ×)

Asennus

Plafondin voi asentaa eri tavoilla:

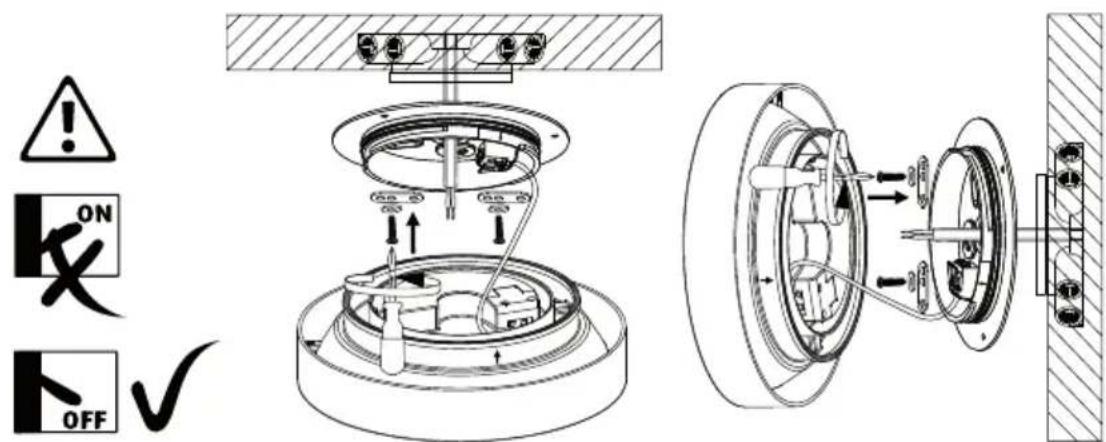

A) Asennus uppoasennettavaan kattorasiaan

Varoitus! Katkaise sähkövirta aina ennen asennuksen aloittamista.

! ON OFF

1. Kiinnike on valmisteltu asennettavaksi kattorasiaan. Mittaa kattorasian ruuvien etäisyys ja poraa kiinnikkeeseen reiät samalle etäisyydelle. Kiinnikkeessä on merkinnät (5) tavallisimpien kattorasioiden rei'ille. Tee ruuvinreijät tiivisteseen (9).

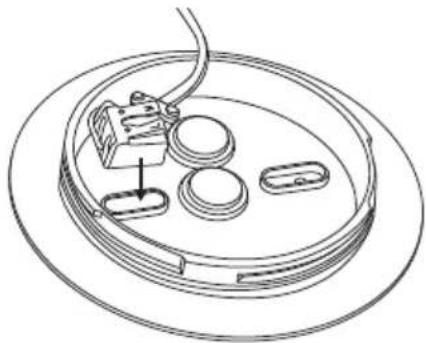

2. Vedä sisääntuleva kaapeli tiivistystulpan (4) läpi. Asenna tiiviste (2) plafondiin (1).

1. Pidä kiinnikettä kattorasiaa vasten ja ruuvaa se kiinni. Käytä tiivisteitä (9) kuvan osoittamalla tavalla.

7 mm 14 mm 230 V ~

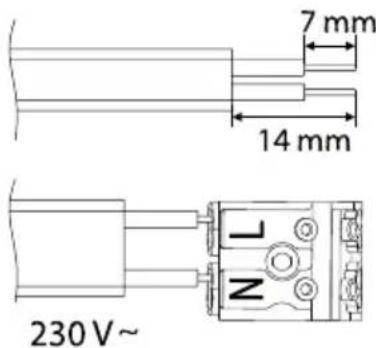

1. Kuori sisääntuleva kaapeli kuvan osoittamalla tavalla ja liitä se liitinrimaan (6). Sininen kaapeli kohtaan N ja vaihekaapeli kohtaan L. Valaisin kuuluu suojaluokkaan II eikä sitä tarvitse suojamaadoittaa.

2. Varmista, että tiiviste (2) on asennettu oikein ja että kaapelit eivät joudu puristuksiin kiinnikkeen ja plafondin välillä.

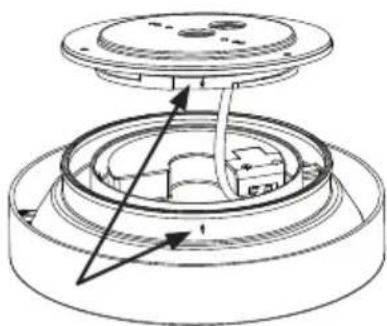

3. Paina plafondi kiinnikkeeseen niin, että merkinnät (7) ovat kohdakkain ja kierrä plafondia vastapäivään niin, että se lukittuu.

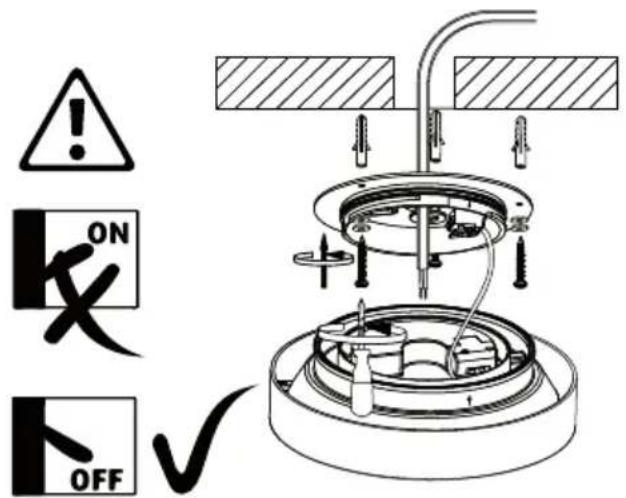

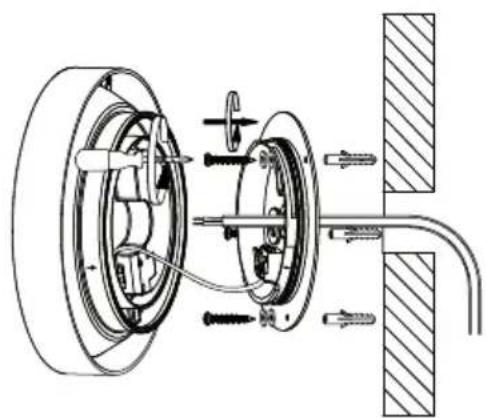

B) Asennus kattoon tai seinälle

Varoitus! Katkaise sähkövirta aina ennen asennuksen aloittamista.

! ON OFF

1. Kiinnikkeessä on merkinnät reikien paikoille. Poraa reijät kiinnikkeeseen merkintöjen kohdalle.
2. Käytä kiinnikkeen reikiä mallina ja merkitse reikien paikat kattoon tai seinälle. Poraa reiät sopivan kokoisella poralla.
3. Vedä sisääntuleva kaapeli tiivistystulpan (4) läpi. Asenna tiiviste (2) plafondiin (1).
4. Ruuvaa kiinnike kiinni asennusosilla (12). Pehmeä aluslaatta asennetaan lähimmäs kiinnikettä.

7 mm 14 mm

230V~ L N

1. Kuori sisääntuleva kaapeli kuvan osoittamalla tavalla ja liitä se liitinrimaan (6). Sininen kaapeli kohtaan N ja vaihekaapeli kohtaan L. Valaisin kuuluu suojaluokkaan II □ eikä sitä tarvitse suojamaadoittaa.

2. Varmista, että tiiviste (2) on asennettu oikein ja että kaapelit eivät joudu puristuksiin kiinnikkeen ja plafondin välillä.

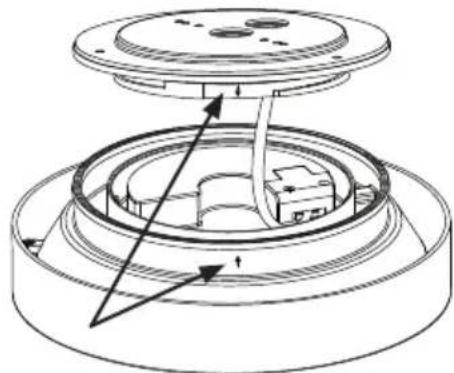

3. Paina plafondi kiinnikkeeseen niin, että merkinnät (7) ovat kohdakkain ja kierrä plafondia vastapäivään niin, että se lukittuu.

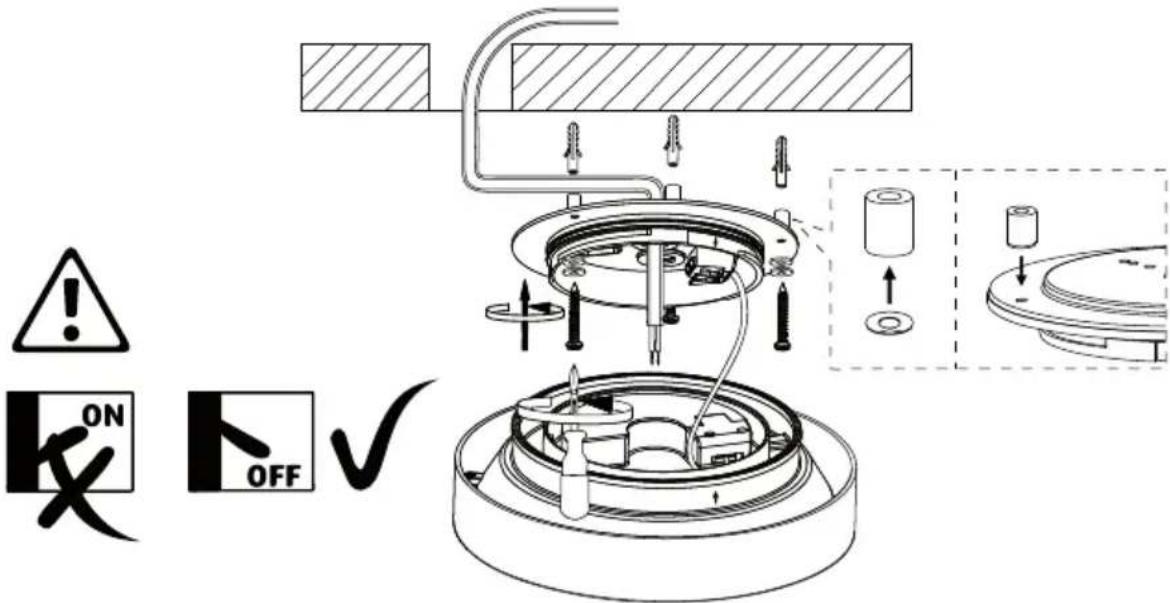

C) Asennus kattoon/seinälle pinta-asennettavalla kaapelilla

Varoitus! Katkaise sähkövirta aina ennen asennuksen aloittamista.

! ON OFF √

1. Kiinnikkeessä on merkinnät reikien paikoille. Poraa reijät kiinnikkeeseen merkintöjen kohdalle.
2. Käytä kiinnikkeen reikiä mallina ja merkitse reikien paikat kattoon tai seinälle. Poraa reiät sopivan kokoisella poralla.
3. Vedä sisääntuleva kaapeli tiivistystulpan (4) läpi. Asenna tiiviste (2) plafondiin (1).
4. Kiinnitä välikkeet (11) kiinnikkeen taakse (kiinnikkeen reikien kohdalla) mukana tulevalla teipillä (10).
5. Ruuvaa kiinnike kiinni asennusosilla (12). Pehmeä aluslaatta asennetaan lähimmäs kiinnikettä.

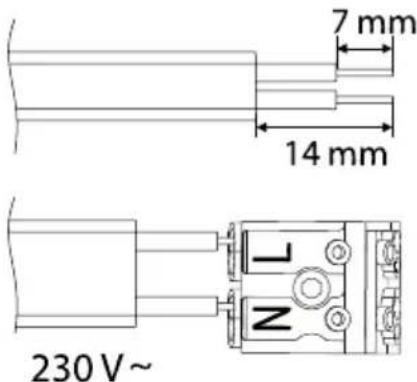

7 mm 14 mm 230 V ~

1. Kuori sisääntuleva kaapeli kuvan osoittamalla tavalla ja liitä se liitinrimaan (6). Sininen kaapeli kohtaan N ja vaihekaapeli kohtaan L. Valaisin kuuluu suojaluokkaan II eikä sitä tarvitse suojamaadoittaa.
2. Varmista, että tiiviste (2) on asennettu oikein ja että kaapelit eivät joudu puristuksiin kiinnikkeen ja plafondin välillä.

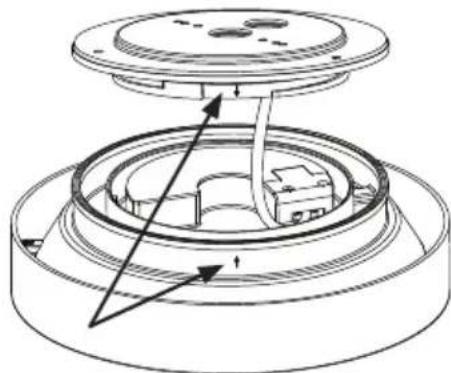

1. Paina plafondi kiinnikkeeseen niin, että merkinnät (7) ovat kohdakkain ja kierrä plafondia vastapäivään niin, että se lukittuu.

Kierrättäminen

Tämä kuvake tarkoittaa, että tuotetta ei saa hävittää kotitalousjätteen seassa. Tämä koskee koko EU-aluetta. Virheellisestä hävittämisestä johtuvien mahdollisten ympäristö- ja terveyshaittojen ehkäisemiseksi tuote tulee viedä kierrätettäväksi, jotta materiaali voidaan käsitellä vastuullisella tavalla. Kierrätä tuote käyttämällä paikallisia kierrätysjärjestelmiä tai ota yhteys ostopaikkaan. Ostopaikassa tuote kierrätetään vastuullisella tavalla.

36-6461 Hopea, 36-6463 Valkoinen

Lamppu LED 10 W. Ainoastaan valtuutettu sähköasentaja saa vaihtaa valaisimen lampun.

Mitat ∅ 22 cm

Valovirta 800 lm

Paino 0,55 kg

36-6462 Hopea, 36-6464 Valkoinen

Lamppu LED 15 W. Ainoastaan valtuutettu sähköasentaja saa vaihtaa valaisimen lampun.

Mitat ∅ 30 cm

Valovirta 1100 lm

Paino 0,82 kg

Käyttöjännite 220–240 V, 50 Hz

Värilämpötila 2700 K

Kotelointiluokka IP 54

Portaaton valonsäätö/himmennys (vain hehku- tai LED-lamppuhimmentimille).
