FO-5900SE - Fax SHARP - Gratis bruksanvisning och manual

Produkttyp	Faxmaskin
Märke	SHARP
Modell	FO-5900SE
Mått (L × B × H)	Cirka 365 × 340 × 180 mm
Vikt	Cirka 5,5 kg
Strömförsörjning	230 V, 50/60 Hz
Strömförbrukning	Standby: 10 W, I drift: 150 W
Papperstyp	Termopapper (rulle 216 mm × 30 m)
Huvudfunktioner	Sändning, mottagning, kopiering, inbyggd telefonsvarare, snabbnummer
Upplösning	203 × 196 dpi (standard)
Överföringshastighet	Cirka 15 s/sida (standardläge)
Minne	Upp till 30 sidor
Kompatibilitet	Grupp 3
Underhåll och rengöring	Rengör termohuvudet med en mjuk, luddfri trasa och isopropylalkohol
Säkerhet	Koppla bort nätkontakten före ingrepp; kontakten lättåtkomlig
Reservdelar och reparerbarhet	Tonerkassett (tillval); termopappersrulle; termohuvud
Överensstämmelse	Direktiv 1999/5/EG
Driftstemperatur	10 °C till 32 °C
Driftfuktighet	20 % till 80 % RH

Vanliga frågor - FO-5900SE SHARP

Hur installerar jag termopappersrullen?

Öppna frontluckan, sätt in termopappersrullen (bredd 216 mm), för den fria änden genom springan och stäng luckan.

Vad gör jag om faxen inte skickar dokument?

Kontrollera att telefonlinjen är korrekt ansluten, att numret är rätt och att papperet är korrekt ilagt. Försök igen efter att ha kopplat ur och återanslutit strömmen.

Hur rengör jag termohuvudet?

Koppla ur apparaten, öppna luckan, rengör termohuvudet med en bomullspinne doppad i isopropylalkohol, låt torka innan du sätter på strömmen igen.

Faxen visar 'PAPER EMPTY' trots att papper finns. Varför?

Papperssensorn kan vara blockerad. Kontrollera att rullen är korrekt placerad och att pappersbanan inte är blockerad.

Hur skannar jag ett dokument med denna fax?

Placera dokumentet med tryckt sida uppåt i dokumentmataren, slå numret och tryck på 'START'-knappen.

Vilken typ av papper ska användas för mottagning?

Använd endast termopapper i rulle med bredd 216 mm och längd 30 m (standardtyp).

Kan jag ansluta faxen till en ADSL-linje?

Ja, men du måste installera ett ADSL-filter på telefonlinjen för att undvika störningar.

Hur ställer jag in ringvolymen?

Använd volymomkopplaren på apparatens sida. Tre nivåer finns: låg, medel och hög.

Vad gör jag om mottaget dokument är oläsligt?

Rengör termohuvudet och kontrollera att termopapperet inte är för gammalt eller har utsatts för värme. Justera upplösningen om möjligt.

Hur byter jag tonerkassetten (tillval)?

Öppna frontluckan, ta bort den gamla tonerkassetten (om den finns), sätt i den nya och stäng luckan. Se bruksanvisningen för kompatibla modeller.

BRUKSANVISNING FO-5900SE SHARP

För att helt koppla från strömmen, dra ut stickproppen.

OBSERVERA:

Ett nätuttag (vägguttag) bör befinna sig nära utrustningen och vara lätt att komma åt.

Denna utrustning uppfyller kraven enligt direktiv 1999/5/EC.

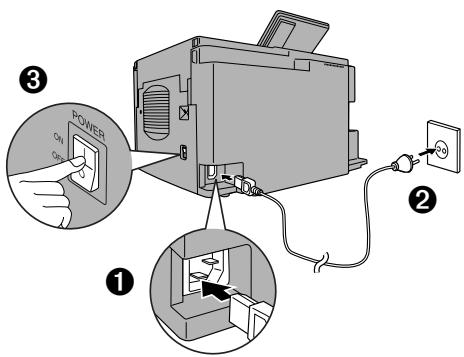

1. Anslut honkontakten på nätsladden till faxmaskinen som visas.
2. Anslut nätkontakten till 220-230 V, 50 Hz, jordat (2-stift) AC-vägguttag.
3. Tryck på strömbrytaren för att starta.

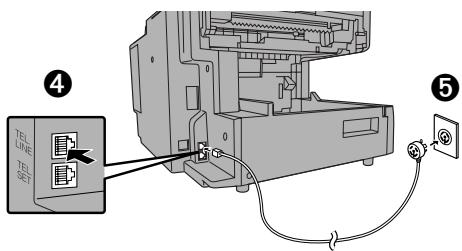

1. För in ena ändan av telefonledningen i uttaget på maskinens baksida, TEL LINE.
2. För in andra änden i teleuttaget.

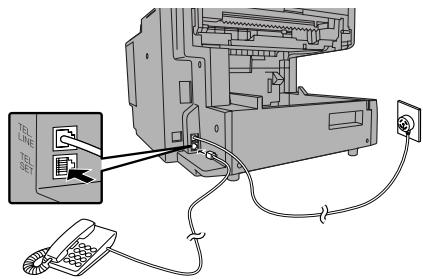

1. Om du vill ansluter du en telefon till TEL. SET-uttaget.

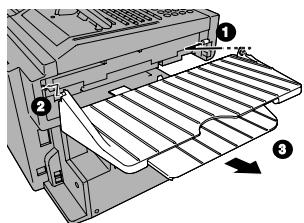

1. För in den utskjutande delen på maskinens högra sida i hålet på ADF-utmatningsfackets högra sida.
2. Böj utmatningsfacket något och för in så att den utskjutande delen på maskinens vänstra sida går in i hålet på ADF-utmatningsfackets vänstra sida.
3. Drag ut utmatningsfackets förlängning.

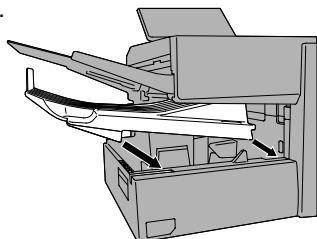

Montera utmatningsfacket för mottagna dokument.

1. Skjut in utmatningsfacket för mottagna dokument i maskinen. När det stoppar lyfter man ändan något och trycker in utmatningsfacket så att den låses på plats.

1. Tryck på den gröna öppningsknappen och öppna skrivarfackets lock.

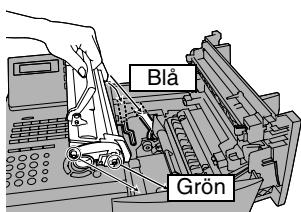

1. För in den nya trumenheten i skrivarfacket.

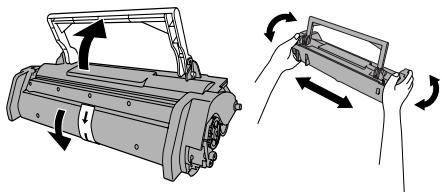

1. Avlägsna tejpen från den nya tonerpatronen och öppna handtaget. Skaka patronen så som visas.

1. Håll tonerpatronen i handtaget och för in den i skrivarfacket. Kontrollera att det hakar in på plats. (Handtaget kan lämnas i upprätt läge.)

1. Stäng skrivarfackets lock.

Laddning av papper

1. Lägg i pappersbunten i kassetten med utskriftssidan uppåt. Bunten får inte överskrida den röda linjen på kassetten.

1. Tryck ihop pappersguiden för att passa det inlagda papperets längd.

1. Lägg tillbaka utmatningsfacket för mottagna dokument.

Påfyllning av papper i papperskassetten (om installerad)

1. Fatta tag i handtaget på kassetten och drag ut kassetten tills den stoppar.

1. Tryck ner tryckplattan tills den låses i position.

1. Tryck ihop pappersguiden för att flytta den till de lämpliga hålen för papperets längd. Tryck ner guiden i hålen.

1. Lägg i en pappersbunt i kassetten med utskriftssidan uppåt.

1. Tryck in kassetten i maskinen igen och kontrollera att den låses på plats.

Mata in ditt namn och faxnummer

1. Tryck på MENU, ③, ①, ③.
2. Mata in ditt faxnummer (max. 20 siffror) genom att trycka på siffertangenterna.
3. För att foga in ett blanksteg mellan två siffror trycker du på (#). För att radera ett fel trycker man på STOP.
4. Tryck på (START/ENTER).

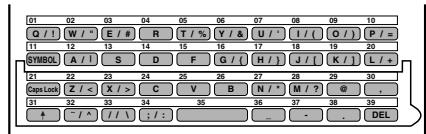

5. Vik ner snabbvalsmallen och mata in ditt namn genom att trycka på lämpliga knappar så som visas nedan. (Max. 24 tecken.)

Tryck på för att foga in ett mellanrum. För att växla stor/liten trycker man på Caps Lock. För att radera ett fel trycker man på DEL. - För att mata in ett nummer som en del av ett namn trycker man på lämplig sifferknapp. För att mata in symbol (tecken till höger om snedstrecket på en bokstavsknapp), trycker man på SYMBOL.

1. När du är klar trycker du på START. Tryck ENTER. två gånger på STOP för att avsluta.

Inställning av datum och tid

1. Tryck på MENU, ③, ①, ④.
2. Mata in två siffror för dag (01 till 31).
3. Mata in två siffror för månad (01 till 12).
4. Mata in fyra siffror för året.
5. Mata in två siffror för timman (00 till 23) och två siffror för minuten (00 till 59).
6. När du är klar trycker du på START/ENTER. Tryck två gånger på STOP för att avsluta.

Programmering av automatiska valnummer

1. Tryck på [MENU], (3), (0), (1).
2. Tryck på ① för att välja SET.
3. För att programmera ett snabbvalsnummer trycker man på den snabbvalsknapp som skall användas. För att programmera ett kortvalsnummer trycker man på och matar därefter in numret från 1 till 75 som skall användas (om färre än 2 siffror används trycker man på för att avsluta inmatningen).
4. Mata in hela faxnumret. Tryck på START/ENTER när du är klar.
5. Mata in namnet på mottagaren genom att trycka på bokstavsknapparna. Tryck på START/ENTER när du är klar.
6. Tryck på ① om numret du matat in är ett riktnummer eller ett förval som skall användas för kedjeval. Tryck på ② om numret är ett normalt faxnummer.
7. Tryck upprepade gånger på STOP för att avsluta.

Skicka dokument

Placera dokumentet (upp till 50 sidor) med informationen nedåt i dokumentmataren.

Normal uppringning

1. Tryck på SPEAKER eller lyft på extratelefonens lur.
2. Slå faxnumret (om du använder en extra telefon slår du numret på dess knappsats).
3. Vänta på faxtonen (om en person svarar ber du@email att trycka på Start knappen).
4. Tryck på (START/ENTER).

Snabbvalsuppringning

Tryck på lämplig snabbvalsknapp. Överföringen kommer att starta automatiskt.

Kortvalsuppringning

1. Mata in kortvalsnumret.
2. Tryck på SPEED DIAL
3. Tryck på (START/ENTER).

Direkt med siffertangenterna

1. Slå faxnumret. Tryck på START/ENTER.

Utskrift av listor och rapporter

1. Tryck på MENU, ②
2. Mata in det 2-siffriga numret (01 till 11) på listan som ska skrivas ut.

Aktivitetsrapport (lista 01): Information angående senast utförda sändnings- eller mottagningsaktivitet.

Timer-lista (lista 02): Timerinställningar som är aktiva för tillfället.

Destinationslista (lista 03): Faxnummer som programmerats för automatisk uppringning.

Kodnummer-lista (lista 04): Säkerhetsinställningar för polling.

Lista över extra inställningar (lista 05): Aktuell status för extra inställningar.

Program- och grupplista (lista 06): Program som matats in och faxnummer som programmerats i gruppknappar.

Buntsänd-lista (lista 07): Dokument som för tillfället är lagrade för buntsändning.

Avdelningsanvändarlista (lista 08): Total överföringstid och antalet sidor som överförts av respektive avdelning.

Lista med konfidentiell mottagning (lista 09): Mailboxar som mottagit konfidentiella dokument och totala antalet mottagna sidor.

Anti-skräpnummerlista (lista 10): Faxnummer från vilka ingen mottagning tillåts.

1. Tryck på MENU, ④.
2. Mata in det 2-siffriga numret (01 till 35) för extra inställningen som skall ställas in.
3. Mata in ett val för extra inställningen genom att trycka på sifferknapparna.
4. Efter inmatning av ett val trycker man två gånger på STOP för att avsluta.

Extra inställningar

01: VALID FAXUPPPLÖSNING 02: ANTAL SIGNALER AUTOMATISK MOTTAGNING 03: ANTAL SIGNALER MANUELL MOTTAGNING 04: AUTO-LISTA 05: TRANSAKTIONSRAPPORT KVITTENS-VAL 06: ANTAL UPPRINGNINGAR 07: UPPRINGNINGSINTERVALL 08: POLLING-KOD 09: FELKORRIGERING (ECM) 10: AUTO FAXBLAD 12: KOPIERINGSCANNING 13: KOPIA KLIPP AV 14: MOTTAGNING MINSKA 15: MINNESUTSKRIFT 16: KASSETT-VAL 17: SÄND IGEN GÄNGER 18: SÄND IGEN INTERVALL 19: ENERGISPARLÄGE 20: ANTI-SKRÄP FAX 21: LARMVOLYM 23: SNABB LINJEVAL 24: MULTI TTI 25: PIPSIGNALLÄNGD 27: AVDELINGSKOD SIFFROR 29: VERIFIERINGSSTÄMPEL 30: KOPIERINGSUPPLÖSNING 31: SEPARAT LÄGE 34: SPRÄKVAL 35-1: VÄXELANSLUTNING 35-2: VÄXELVAL 35-3: VÄXEL ID NR.

Kort veiledning

Installasjon

1. Kople hunn-enden av strømledningen til faksmaskinen som vist.
2. Kople hann-enden til en 220 -230 V, 50 Hz, jordet (2-stikks) stikkontakt.
3. Trykk strombryteren for a sla maskinen pa.

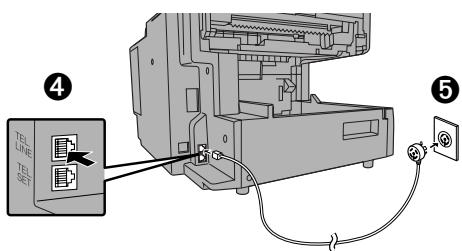

1. Plugg en Ende av linjeledningen inn i kontakten på baksiden av maskinen merket med TEL LINE.
2. Plugg den andere enden inn i en standard Telefonkontakt.

Montering av den automatiskedokumentmaterens utmatningssskuffe
