FO-5900SE - Faksi SHARP - Ilmainen käyttöohje ja opas

Tuotetyyppi	Faksi
Merkki	SHARP
Malli	FO-5900SE
Mitat (L × S × K)	Noin 365 × 340 × 180 mm
Paino	Noin 5,5 kg
Virtalähde	230 V, 50/60 Hz
Virrankulutus	Valmiustila: 10 W, Käytössä: 150 W
Paperityyppi	Lämpöherkkä paperi (rulla 216 mm × 30 m)
Päätoiminnot	Lähetys, vastaanotto, kopiointi, integroitu puhelinvastaaja, pikavalinta
Tulostusresoluutio	203 × 196 tpi (standardi)
Siirtonopeus	Noin 15 s/sivu (normaalitila)
Muisti	Enintään 30 sivua
Yhteensopivuus	Ryhmä 3
Huolto ja puhdistus	Puhdista lämpöpää pehmeällä nukkaamattomalla liinalla ja isopropyylialkoholilla
Turvallisuus	Irrota virtapistoke ennen toimenpiteitä; pistokkeen tulee olla helposti saatavilla
Varaosat ja korjattavuus	Tönerkasetin (valinnainen) ; lämpöpaperirulla ; lämpöpää
Vaatimustenmukaisuus	Direktiivi 1999/5/EY
Käyttölämpötila	10 °C - 32 °C
Käyttöilmankosteus	20 % - 80 % RH

Usein kysytyt kysymykset - FO-5900SE SHARP

Kuinka asentaa lämpöpaperirulla?

Avaa etukansi, aseta lämpöpaperirulla (leveys 216 mm) paikalleen, vie vapaa reuna rakoon ja sulje kansi.

Mitä tehdä, jos faksi ei lähetä asiakirjaa?

Tarkista, että puhelinlinja on kytketty oikein, numero on oikea ja paperi on ladattu. Yritä uudelleen irrottamalla ja kytkemällä virta uudelleen.

Kuinka puhdistaa lämpöpää?

Irrota laite virtalähteestä, avaa kansi, puhdista lämpöpää isopropyylialkoholiin kostutetulla vanupuikolla ja anna kuivua ennen virran kytkemistä.

Faksi näyttää 'PAPER EMPTY', vaikka paperia on. Miksi?

Paperianturi saattaa olla tukossa. Tarkista, että rulla on oikein asetettu ja paperitie ei ole tukossa.

Kuinka skannata asiakirja tällä faksilla?

Aseta asiakirja tulostuspuoli ylöspäin asiakirjasyöttölaitteeseen, valitse numero ja paina 'START'-painiketta.

Minkä tyyppistä paperia käytetään vastaanottoon?

Käytä yksinomaan lämpöpaperirullaa, jonka leveys on 216 mm ja pituus 30 m (vakiotyyppi).

Voinko liittää faksin ADSL-linjaan?

Kyllä, mutta sinun on asennettava ADSL-suodatin puhelinlinjaan häiriöiden välttämiseksi.

Kuinka säätää soittoäänen voimakkuutta?

Käytä laitteen sivulla olevaa äänenvoimakkuuden kytkintä. Käytettävissä on kolme tasoa: heikko, keskitaso ja voimakas.

Mitä tehdä, jos vastaanotettu asiakirja on lukukelvoton?

Puhdista lämpöpää ja tarkista, ettei lämpöpaperi ole vanhentunut tai altistunut lämmölle. Säädä resoluutiota, jos mahdollista.

Kuinka vaihtaa tönerkasetin (valinnainen)?

Avaa etukansi, poista vanha tönerkasetin (jos varustettu), aseta uusi ja sulje kansi. Katso yhteensopivien mallien ohjeet.

KÄYTTÖOHJE FO-5900SE SHARP

Pääpistoke (pistokkeen poisto) tulee asentaa lahelle laitetta ja tulee olla helposti poistettavissa.

Tämlaite tayttä direktivi 1999/5/EY.

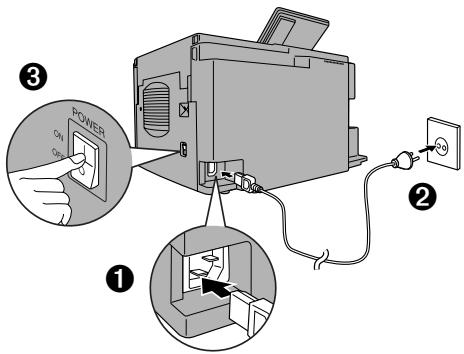

1. Kytke verkkojohdon naaraspaä faksiin kuvassa nakyvälla tavalla.
2. Pistä toinen pää 220-230 V, 50 Hz maadoitettuun (2-piikkinen) vaihtovirtapistorasiaan.
3. Kytke laitteseen virta verkkokytkimellä.

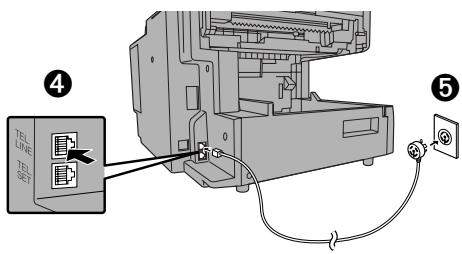

1. Työnnä verkkojohdon yksi pää koneen takana olevaan istukkaan, jossa on merkinta TEL LINE.
2. Pistä toinen pää tavalliseen puhelinpistorasiaan.

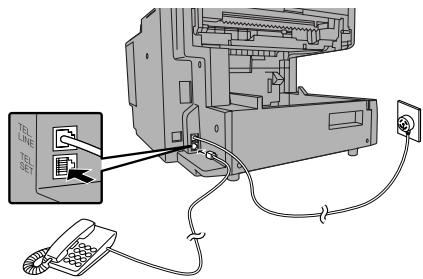

1. Liitä puhelin tarvittaessa TEL. SET pistorasiaan

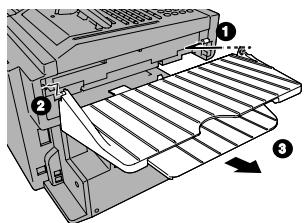

ADF kaukalon kiinnittäminen

1. Työnnä koneen oikealla puolella oleva uloke ADF kaukalon oikealla reunalla olevaan aukkoon.
2. Kallista kaukaloa hieman ja työnnä se sisään siten, etta koneen vasemmalla puolella oleva uloke menee ADF-kaukalon vasemmalla reunalla olevaan aukkoon.
3. Vedä kaukalon jatke ulos.

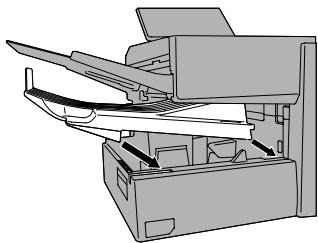

Vastaanottokaukalon kiinnittäminen

1. Työnnä vastaanottokaukalo koneeseen.
   Kun se pysähtyy, nosta paätä hyeman ja työnnä sitä sisään niin, etta kaukalo lukittuu paikoilleen.

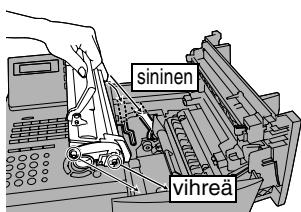

Tulostinkasettien asentaminen

1. Paina vihreä painiketta ja avaa tulostinosaston kansi.

1. Aseta tulostusyksikköön uusi rumpukasetti.

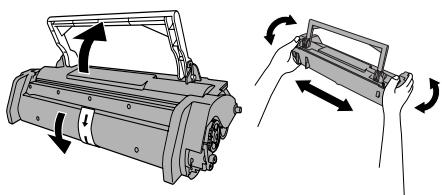

1. Ota.POIS uudessa varikasetissa oleva teippi ja avaa kahva.Ravistele kasettia kuvassa nakyvalla tavalla.

1. Pidä kiinni värikasettia sen kahvasta ja työnnä se tulostinlokeroon. Sen on napsahdettava paikoilleen. (Voit jättäa kahvan osoittamaan ylöspän.)

1. Sulje tulostinlokeron kansi.

Paperin lataaminen

Paperin lataaminen paperikaukaloon

1. Ota vastaanottokaukalo pais.

1. Pistä kaukaloon pino paperia, tulostettava puoli yloispain. Pino ei saa olla ylettyä korkeammalle kuin kaukaloon merkitty punainen viiva.

1. Siirra paperiohjain vastaamaan lataamasi paperin leveyttä.

1. Laita vastaanottokaukalo takaisin paikalleen.

Paperin lataaminen paperikasettiin (jos asennettu)

1. Tartu kiinni kasetin kädensijasta ja vedakasettia ulos, kunnes se pysähtyy.

1. Paina painolevyä alas, kunnes se lukittuu paikoilleen.

1. Purista paperiohjainta ja vegä se ylos, jotta saat siirrettya sen paperin leveyttà vastaaviin reikiin. Paina ohjain alas reikiin.

1. Pistä kasettiin pino paperia, tulostettava puoli yloispain.

1. Työnnä kasetti takaisin koneeseen;
   varmista, etta se napsahtaa paikoilteen.

Nimen ja faksinumeron antaminen

1. Paina MENU 3,0,3

2. Anna faksinumerosi (enintään 20 merkkiä) numeropainikkeilla.

3. Syöta merkkien välinn välilyönti painamalla #.

4. Korjaa virhe painamalla STOP

5. Paina (START/ ENTER)

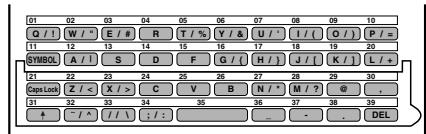

6. Napsäytä painikkeisto alas, syöta nimesi painamalla vastaavia kirjainpainikkeita alla nakyvällä tavalla. (Enint. 24 merkkia.)

• Paina , jotta saat syotettyä valilyönnin. Kun haluat vaihtaa kirjasintyyppä, paina Caps Lock
• Korjaa virhe painamalla DEL.

• Kun haluat syottä nineen numeron, paina vastaavaa numeropainiketta. Kun haluat syottä symbolin (kirjainpainikkeessa olevan kenoviivan oikealla puolella oleva merkki), paina SYMBOL.

• Kun olet valmis, paina START/ ENTER 0
  Poistu painamalla kahdesti STOP

Päivämärän ja kellonajan asettaminen

1. Paina 3,0,4
2. Syotā paivān kaksi numeroa (01-31).
3. Syötä kuukauden kaksi numeroa (01-12).
4. Syötä vuoden neljä numeroa.

5. Syöta tuntien kaksi numeroa (00-23) ja kaksi minuuttien numeroa (00-59).

6. Kun olet valmis, paina START ENTER

Poistupainamalla kahdesti

Automaattisesti valittavien numeroiden ohjelmoini

1. Paina MENU ③, ⑩, ①.
2. Valitse SET painamalla ①.
3. Valitse pikavalintanumero painamalla
   pikavalintapainiketta, jota haluat kayttäa.
   Ohjelmoi lyhytvalintanumero painamalla
   SPEED DIAL
   ja anna sitteen numero 1-75, jota
   haluat kayttäa (jos syotat vahemmän kuin
   kaksi merkkia, pääta syöttö painamalla

(START/ENTER)

1. Syöta koko faksinumero. Paina (START/ENTER), kun olet valmis.
2. Syotā vastaanottajan nimi painamalla kirjainpainikkeita. Paina (START/ENTER), kun olet valmis.
3. Paina ①, jos antamasi numero on aluekoodi tai pääsykoodi, jota aiotaan käyttaa ketjuvalinnassa. Paina ②, jos numero on tavallinen faksinumero.
4. Poistu painamalla STOP useasti.

Dokumenttien lahettäminen

Aseta dokumentti (enintään 50 sivua) oikea puoli alaspain syöttolaitteeseen.

Tavallinen valinta

1. Paina SPEAKER tai ota liitetyn puhelimen luuri paikoiltaan.
2. Nappäile faksinumero (jos kaytät puhelinta, valitse numero puhelimen nappaimistöllä).
3. Odota, etta faksausäni alkaa kuulua (tai jos henkilo vastaa, pyyda hantā painamaan kaynnistyspainiketta).
4. Paina (START/ ENTER)

Pikavalinta

Paina pikavalintapainiketta. Siirto käynnistyy automaattisesti.

Lyhytvalinta

1. Paina SPED DIAL
2. Anna lyhytvalintanumero.
3. Paina (START/ ENTER).

Valinta nappaimistollä

1. Nappäile faksinumero.
2. Paina (START/ENTER)

Luetteloiden ja raporttien tulostaminen

1. Paina

1. Anna haluamasi luettelon kaksipaikkainen numero (01-11).

Toimintaraportti (lua 01)

Tiedot useimmin suorittamistasi lahetyksista ja vastaanotoista.

Ajastus lista (lua 02)

Sillä hetkellä voimassa olevat ajastinkäytöt.

Kohdelista (lua 03)

Faksinumerot, jotka on ohjelmoitu automaattista valintaa varten.

Sujoausnummerolista (lua 04)

Pollauksen turva-asetukset.

Assetusvalintalista (lua 05)

Valinta-asetusten ajankohtainen tila.

Ohjelma- ja ryhmälista (lua 06)

Ohjelmat, jotka on syötety ja faksinumerot, jotka on ohjelmoitu ryhmäpainikkeisiin.

Keräïlylahetyslista (lua 07)

Dokumentit, jotka on tallennettu erälähetykseen.

Osastolaskurit (lua 08)

Kunkin osaston kokonaislahetysaika ja kaikki lahetetyt sivut.

Luottamuksellinen vastaanottolista (lua 09)

Postilaatikot, joihin on tullut luottamuksellisia dokumentteja sekä vastaanotettujen sivujen kokonaislukumäärä.

Estonumeroluettelo (lua 10)

Faksinumerot, joista vastaanottoe ei sallita.

Omien luetteloiden lista (lua 11)

Henkilkohtaiset kirjat, jotka on laadittu.

Asetusten valinta

1. Paina MENU 4
2. Anna haluamasi asetuksen kaksipaikkainen numero (01-35).
3. Valitse asetus painamalla numeropainikkeita.
4. Kun olet suorittanut valinnan, poistu painamalla STOP kaksi kertaa.

Valittavat assetukset

01: FAKSIN OLETUSRESOLUUTIO
02: SIGNAALIEN LUKUMÄÄRÄ
AUTOMAATTISESSA VASTAANOTOSSA
03: SIGNAALIEN LUKUMÄÄRÄ
MANUALISESSA VASTAANOTOSSA
04: AUTOMAATTINEN LISTAUS
05: LÄHETYSRAPORTIN KUITINALINTA
06:TOISTOJEN LUKUMÄÄRÄ
07:TOISTOJENVALI
08: POLLINGKOODI
09: EMC, VIRHEENKORJAUSTILA
10: AUTOMAATTINEN SAATELEHTI
12: KOPION LUKU
13: KOPION KATKAISU
14: VASTAANOTON PIENENNYS
15: NÄYTE ENSIMMAISESTÄ SIVUSTA
16: KASETINVALIDA
17: TOISTOJEN LUKUMÄÄRÄ
18: TOISTOJEN VÄLİ
19: VIRRANSÄASTÖTILA
20: ESTONUMEROT
21: HÄLYTYKSENTASO
23: NOPEA KYTKY
24: USEITA TUNNUKSIA
25:PIIPPAUKSEN KESTO
27: OSASTOKOODIN PITUUS
29:LEIMASIN
30: KOPIORESOLUUTIO
31:EROTTELU
34: KIELEN VALINTA
35-1:VAHDELIITÄNTÄ
35-2:VAIHDEVALINTA
35-3: PBX TUNNUSLUKU
