FO-5900 - Telefon/Fax SHARP - Gratis bruksanvisning och manual

Märke	SHARP
Modell	FO-5900
Produkttyp	Telefon/Fax kombinerad
Mått (L x Djup x Höjd)	cirka 350 x 250 x 150 mm
Vikt	cirka 4 kg
Strömförsörjning	Nätspänning 230 V AC, 50 Hz
Huvudfunktioner	Sändning och mottagning av fax, telefon med högtalare, nummerregister, snabbnummer, kopiering
Papperstyp	Termopapper i rulle (bredd 216 mm)
Faxupplösning	Standard / Fin / Superfin
Överföringshastighet	14.4 kbps (G3)
Minne	Upp till 30 sidors faxminne
Snabbnummer	Upp till 100 nummer
Inbyggd telefonsvarare	Ja, med anpassningsbart hälsningsmeddelande
Underhåll och rengöring	Rengör utsidan med en mjuk, torr trasa. Använd inte lösningsmedel. Koppla ur före rengöring.
Säkerhet	För fullständig frånkoppling, dra ur nätkontakten. Uttaget ska vara lättåtkomligt.
Reservdelar och reparerbarhet	Tonerkassett, termopappersrulle. Reparationer av en auktoriserad Sharp-tekniker.
Allmän information	Uppfyller direktiv 1999/5/EG. Tillverkad i Japan (uppskattning).

Vanliga frågor - FO-5900 SHARP

Hur installerar jag min Sharp FO-5900 fax?

Anslut telefonkabeln till linjeuttaget, nätkabeln till eluttaget. Sätt i termopappersrullen. Se snabbstartguiden.

Hur skickar jag ett fax?

Placera dokumentet med tryckt sida uppåt i mataren. Slå mottagarens nummer och tryck på START.

Hur tar jag emot ett fax automatiskt?

Se till att automatiskt svarsläge är aktiverat (indikatorlampa tänd). Apparaten svarar efter inställt antal signaler.

Vad gör jag om papper fastnar?

Öppna det övre locket, ta försiktigt bort det fastnade papperet. Kontrollera att rullen är korrekt isatt. Stäng locket.

Hur rengör jag skrivhuvudet?

Stäng av och koppla ur apparaten. Öppna locket, rengör termohuvudet med en bomullspinne fuktad med isopropylalkohol. Låt torka.

Varför skickar inte faxet?

Kontrollera telefonlinjen (ton). Se till att numret är korrekt och att mottagaren är i mottagningsläge. Minska upplösningen vid behov.

Hur justerar jag ringvolymen?

Använd volymreglaget på sidan av apparaten. Vrid för att öka eller minska.

Hur registrerar jag ett nummer i telefonboken?

Tryck på PROGRAM, ange numret och tryck på SET. Tilldela en tvåsiffrig kod. Se manualen för mer information.

Vad betyder meddelandet 'Kommunikationsfel'?

Det indikerar en störning på linjen. Försök igen senare eller kontrollera anslutningarna. Se till att telefonkabeln inte är skadad.

Var hittar jag förbrukningsmaterial till FO-5900?

Termopappersrullar och tonerkassetter finns hos auktoriserade Sharp-återförsäljare eller online. Se tillbehörslistan i manualen.

BRUKSANVISNING FO-5900 SHARP

För att helt koppla från strömmen, dra ut stickproppen.

OBSERVERA:

Ett nätuttag (vägguttag) bör befinna sig nära utrustningen och vara lätt att komma åt.

Denna utrustning uppfyller kraven enligt direktiv 1999/5/EG.

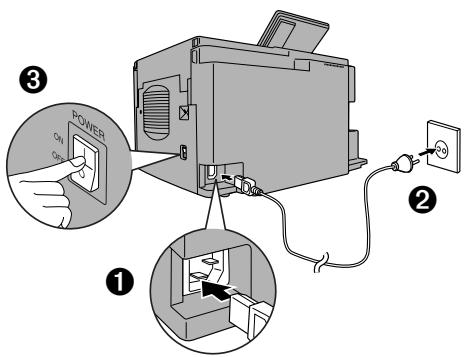

1. Anslut honkontakten på nätsladden till faxmaskinen som visas.
2. Anslut nätkontakten till 220-230 V, 50 Hz, jordat (2-stift) AC-vägguttag.
3. Tryck på strömbrytaren för att starta.

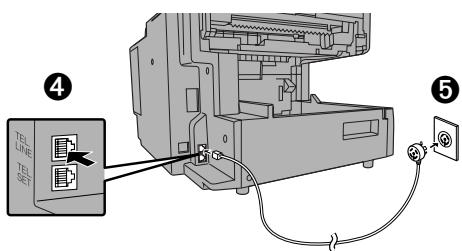

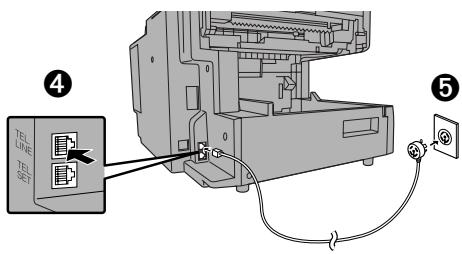

1. För in ena änden av telefonledningen i uttaget på maskinens baksida, TEL LINE.
2. För in andra änden i teleuttaget.

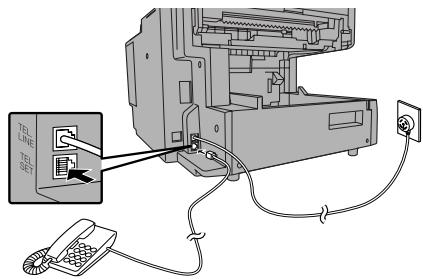

1. Om du vill kan du ansluta en telefon till TEL. SET-uttaget.

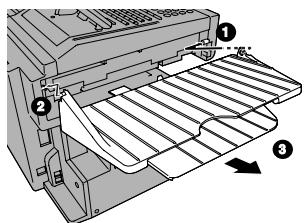

1. För in den utskjutande delen på maskinens högra sida i hålet på ADF-utmatningsfackets högra sida.
2. Böj utmatningsfacket något och för in så att den utskjutande delen på maskinens vänstra sida går in i hålet på ADF-utmatningsfackets vänstra sida.
3. Drag ut utmatningsfackets förlängning.

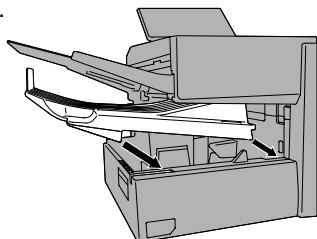

Montera utmatningsfacket för mottagna dokument.

1. Skjut in utmatningsfacket för mottagna dokument i maskinen. När det stoppar lyfter man önden något och trycker in utmatningsfacket så att det låses på plats.

1. Tryck på den gröna öppningsknappen och öppna skrivarfackets lock.

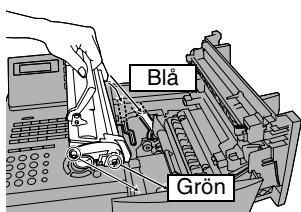

1. För in den nya trumenheten i skrivarfacket.

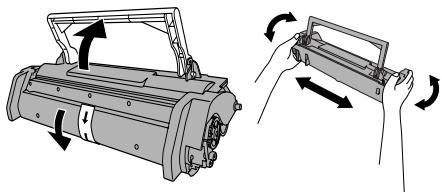

1. Avlägsna tejpen från den nya tonerpatronen och öppna handtaget. Skaka patronen så som visas.

1. Håll tonerpatronen i handtaget och för in den i skrivarfacket. Kontrollera att det hakar in på plats. (Handtaget kan lämnas i upprätt läge.)

1. Stäng skrivarfackets lock.

Laddning av papper

1. Lägg i pappersbunten i kassetten med utskriftssidan uppåt. Bunten får inte överskrida den röda linjen på kassetten.

1. Tryck ihop pappersguiden för att passa det inlagda papperets längd.

1. Lägg tillbaka utmatningsfacket för mottagna dokument.

Påfyllning av papper i papperskassetten (om installerad)

1. Fatta tag i handtaget på kassetten och drag ut kassetten tills den stoppar.

1. Tryck ner tryckplattan tills den låses i position.

1. Tryck ihop pappersguiden för att flytta den till de lämpliga hålen för papperets längd. Tryck ner guiden i hålen.

1. Lägg i en pappersbunt i kassetten med utskriftssidan uppåt.

1. Tryck in kassetten i maskinen igen och kontrollera att den låses på plats.

Mata in ditt namn och faxnummer

1. Tryck på MENU, ③, ①, ③.
2. Mata in ditt faxnummer (max. 20 siffror) genom att trycka på siffertangenterna.
3. För att foga in ett blanksteg mellan två siffror trycker du på (#). För att radera ett fel trycker man på STOP.
4. Tryck på (START/ENTER).

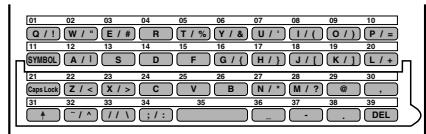

5. Vik ner snabbvalsmallen och mata in ditt namn genom att trycka på lämpliga knappar så som visas nedan. (Max. 24 tecken.)

Tryck på för att foga in ett mellanrum. För att växla stor/liten trycker man på Caps Lock. För att radera ett fel trycker man på DEL. - För att mata in ett nummer som en del av ett namn trycker man på lämplig sifferknapp. För att mata in symbol (tecken till höger om snedstrecket på en bokstavsknapp), trycker man på SYMBOL.

1. När du är klar trycker du på START. Tryck två gånger på STOP för att avsluta.

Inställning av datum och tid

1. Tryck på MENU, ③, ①, ④.
2. Mata in två siffror för dag (01 till 31).
3. Mata in två siffror för månad (01 till 12).
4. Mata in fyra siffror för året.
5. Mata in två siffror för timman (00 till 23) och två siffror för minuten (00 till 59).
6. När du är klar trycker du på START/ENTER. Tryck två gånger på STOP för att avsluta.

Programmering av automatiska valnummer

1. Tryck på [MENU], (3), (0), (1).
2. Tryck på ① för att välja SET.
3. För att programmera ett snabbvalsnummer trycker man på den snabbvalsknapp som skall användas. För att programmera ett kortvalsnummer trycker man på 日 och matar därefter in numret från 1 till 75 som skall användas.
4. Mata in hela faxnumret. Tryck på (START/ENTER) när du är klar.
5. Mata in namnet på mottagaren genom att trycka på bokstavsknapparna. Tryck på START/ENTER när du är klar.
6. Tryck på ① om numret du matat in är ett riktnummer eller ett förval som skall användas för kedjeval. Tryck på ② om numret är ett normalt faxnummer.
7. Tryck upprepade gånger på STOP för att avsluta.

Skicka dokument

Placera dokumentet (upp till 50 sidor) med informationen nedåt i dokumentmataren.

Normal uppringning

1. Tryck på SPEAKER eller lyft på extratelefonens lur.
2. Slå faxnumret (om du använder en extra telefon slå numret på dennes knappsats).
3. Vänta på faxtonen (om en person svarar ber du denne att trycka på Start-knappen).
4. Tryck på (START/ENTER).

Snabbvalsuppringning

Tryck på lämplig snabbvalsknapp. Överföringen kommer att starta automatiskt.

Kortvalsuppringning

1. Tryck på SPEED DIAL
2. Mata in kortvalsnumret.
3. Tryck på (START/ENTER).

Direkt med siffertangenterna

1. Slå faxnumret. 2. Tryck START/ENTER

Utskrift av listor och rapporter

1. Tryck på MENU, ②
2. Mata in det 2-siffriga numret (01 till 11) på listan som skall skrivas ut.

Aktivitetsrapport (läs 01) Information angående senast utförda sändnings- eller mottagningsaktivitet.

Timer-lista (läs 02) Timerinställningar som är aktiva för tillfället.

Destinationslista (lista 03) Faxnummer som programmerats för automatisk uppringning.

Kodnummerlista (lista 04) Säkerhetsinställningar för polling.

Lista över extra inställningar (lista 05) Aktuell status för extra inställningar.

Program- och grupplista (lista 06) Program som matats in och faxnummer som programmerats i gruppknappar.

Bunt sänd-lista (lista 07) Dokument som för tillfället är lagrade för buntsändning.

Avdelnings användarlista (lista 08) Total överföringstid och antalet sidor som överförts av resp. avdelning.

Lista med konfidentiell mottagning (lista 09) Mailboxar som mottagit konfidentiella dokument och totala antalet mottagna sidor.

Anti skräp nummer lista (lista 10) Faxnummer från vilka ingen mottagning tillåts.

1. Tryck på MENU, ④.
2. Mata in det 2-siffriga numret (01 till 35) för extra inställningen som skall ställas in.
3. Mata in ett val för extra inställningen genom att trycka på sifferknapparna.
4. Efter inmatning av ett val trycker man två gånger på STOP för att avsluta.

Extra inställningar

01: VALID FAXUPPLÖSNING 02: ANTAL SIGNALER AUTOMATISK MOTTAGNING 03: ANTAL SIGNALER MANUELL MOTTAGNING 04: AUTO-LISTA 05: TRANSAKTIONSRAPPORT KVITTENS-VAL 06: ANTAL UPPRINGNINGAR 07: UPPRINGNINGSINTERVALL 08: POLLING-KOD 09: FELKORRIGERING (ECM) 10: AUTO FAXBLAD 12: KOPIERINGSCANNING 13: KOPIA KLIPP AV 14: MOTTAGNING MINSKA 15: MINNESUTSKRIFT 16: KASSETT-VAL 17: SÄND IGEN GÄNGER 18: SÄND IGEN INTERVALL 19: ENERGISPARLÄGE 20: ANTI-SKRÄP FAX 21: LARMVOLYM 23: SNABB LINJEVAL 24: MULTI TTI 25: PIPSIGNALLÄNGD 27: AVDELINGSKOD SIFFROR 29: VERIFIERINGSSTÄMPEL 30: KOPIERINGSUPPLÖSNING 31: SEPARAT LÄGE 34: SPRÄKVAL 35-1: VÄXELANSLUTNING 35-2: VÄXELVAL 35-3: VÄXEL ID NR.

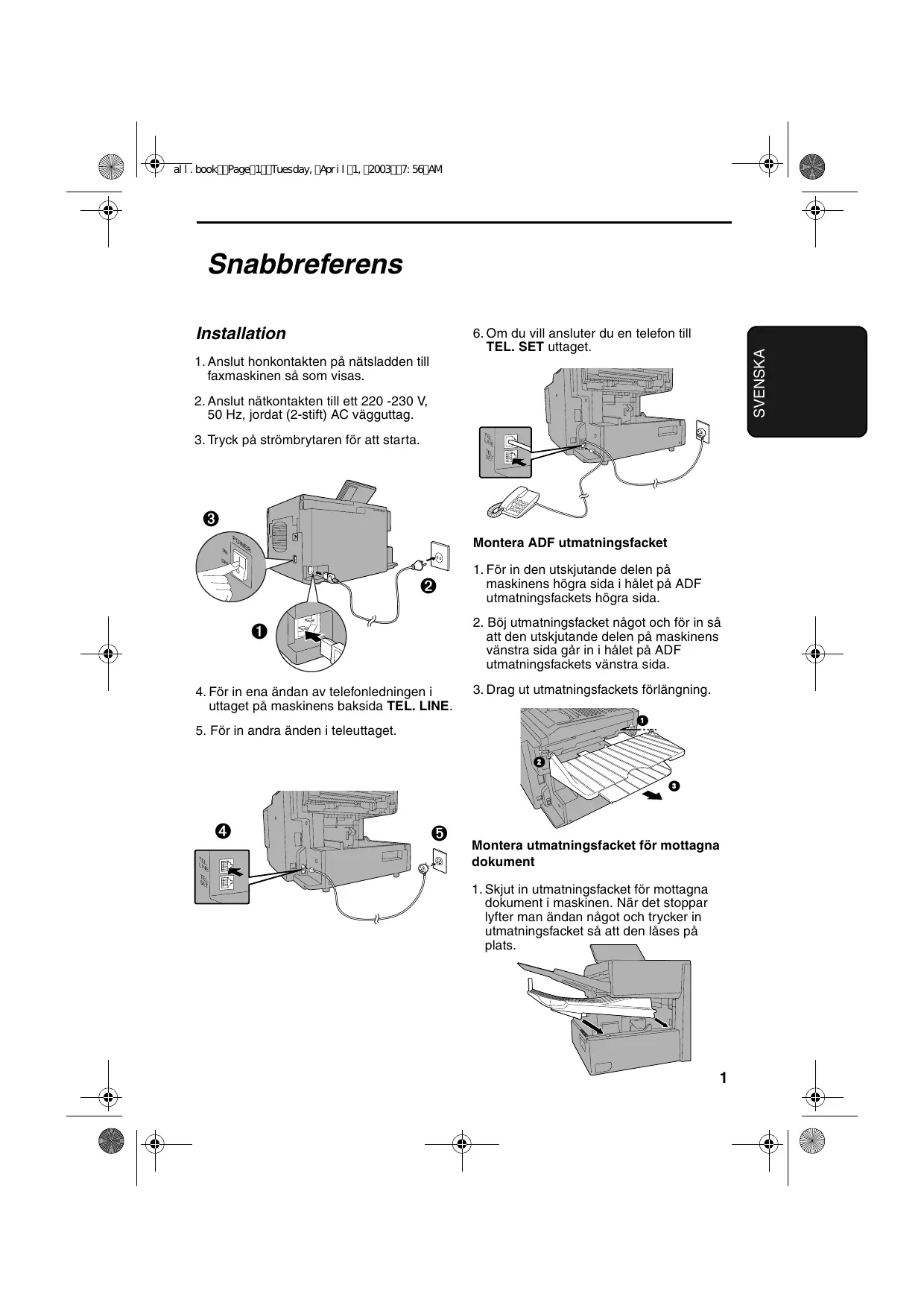

Kort vägledning

Installation

1. Anslut honändan av strömkabeln till faxmaskinen enligt bilden.
2. Anslut hanändan till ett 220-230 V, 50 Hz, jordat (2-poligt) vägguttag.
3. Tryck på strömbrytaren för att slå på maskinen.

1. Sätt in ena änden av linjekabeln i kontakten på baksidan av maskinen märkt TEL LINE.
2. Sätt in den andra änden i en standardtelefonkontakt.

Montering av den automatiska dokumentmatarens utmatningsfack
