FO-5900 - Puhelin/Faksi SHARP - Ilmainen käyttöohje ja opas

Brändi	SHARP
Malli	FO-5900
Tuotetyyppi	Puhelin/faksi-yhdistelmä
Mitat (P x S x K)	noin 350 x 250 x 150 mm
Paino	noin 4 kg
Virtalähde	Verkkovirta 230 V AC, 50 Hz
Päätoiminnot	Faksin lähetys ja vastaanotto, handsfree-puhelin, puhelinluettelo, pikavalinta, kopiointi
Paperityyppi	Lämpöpaperirulla (leveys 216 mm)
Faksin resoluutio	Tavallinen / Hieno / Erittäin hieno
Lähetysnopeus	14.4 kbps (G3)
Muisti	Jopa 30 sivua faksimuistia
Pikavalinnat	Jopa 100 numeroa
Integroitu puhelinvastaaja	Kyllä, mukautettavalla tervehdyksellä
Huolto ja puhdistus	Puhdista ulkopinta pehmeällä, kuivalla liinalla. Älä käytä liuottimia. Irrota pistoke ennen puhdistusta.
Turvallisuus	Täydellinen virrankatkaisu irroittamalla verkkopistoke. Pistokkeen tulee olla helposti saatavilla.
Varaosat ja korjattavuus	Tonerkasetti, lämpöpaperirulla. Korjaukset valtuutetun Sharp-huoltoteknikon toimesta.
Yleistä tietoa	Direktiivin 1999/5/EY mukainen. Valmistettu Japanissa (arvio).

Usein kysytyt kysymykset - FO-5900 SHARP

Kuinka asennan Sharp FO-5900 -faksini?

Liitä puhelinjohto linjaliitäntään ja virtajohto verkkopistorasiaan. Aseta lämpöpaperirulla paikalleen. Katso pikaopasta.

Kuinka lähetän faksin?

Aseta asiakirja tulostuspuoli ylöspäin syöttölaitteeseen. Valitse vastaanottajan numero ja paina START-painiketta.

Kuinka vastaanotan faksin automaattisesti?

Varmista, että automaattinen vastaustila on päällä (merkkivalo palaa). Laite vastaa asetetun soittomäärän jälkeen.

Mitä teen, jos paperi juuttuu?

Avaa yläkansi, poista varovasti juuttunut paperi. Tarkista, että rulla on oikein asetettu. Sulje kansi.

Kuinka puhdistan tulostuspään?

Sammuta ja irrota laite verkosta. Avaa kansi, puhdista lämpöpää isopropyylialkoholilla kostutetulla vanupuikolla. Anna kuivua.

Miksi faksi ei lähetä?

Tarkista puhelinlinja (ääni). Varmista, että numero on oikein ja vastaanottaja on vastaanottotilassa. Pienennä resoluutiota tarvittaessa.

Kuinka säädän soittoäänen voimakkuuden?

Käytä laitteen sivulla olevaa äänenvoimakkuuden säätönuppia. Käännä lisätäksesi tai vähentääksesi.

Kuinka tallennan numeron puhelinluetteloon?

Paina PROGRAM, syötä numero, paina SET. Anna kaksinumeroinen koodi. Katso lisätietoja käyttöoppaasta.

Mitä tarkoittaa viesti 'Viestintävirhe'?

Se tarkoittaa häiriötä linjalla. Yritä myöhemmin uudelleen tai tarkista liitännät. Varmista, ettei puhelinjohto ole vaurioitunut.

Mistä löydän FO-5900:n kulutustarvikkeita?

Lämpöpaperirullia ja tonerkasetteja on saatavana valtuutetuilta Sharp-jälleenmyyjiltä tai verkossa. Katso tarvikeluettelo ohjekirjasta.

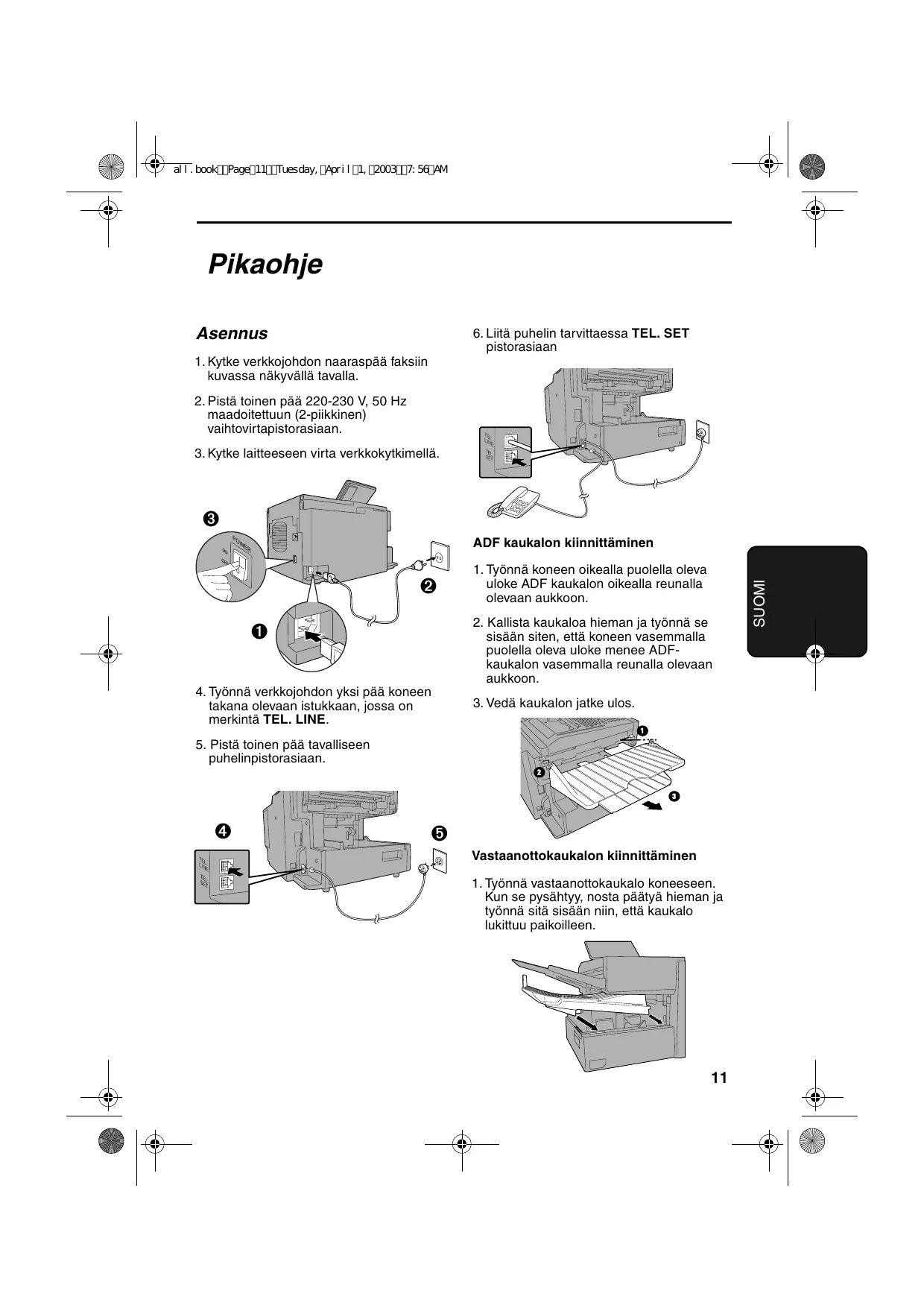

KÄYTTÖOHJE FO-5900 SHARP

Pääpistoke (pistokkeen poisto) tulee asentaa lahelle laitetta ja tulee olla helposti poistettavissa.

Tämä laite tayttä direktiivi 1999/5/EY.

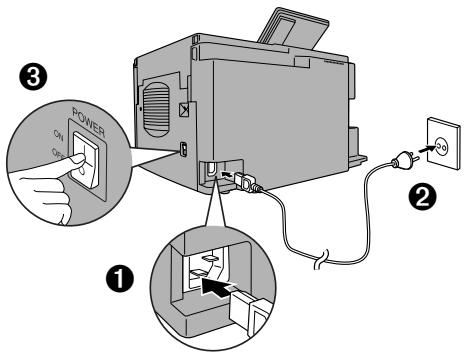

1. Kytke verkkojohdon naaraspaä faksiin kuvassa nakyvalla tavalla.
2. Pistä toinen pää 220-230 V, 50 Hz maadoitettuu (2-piikkinen) vaihtovirtapistorasiaan.
3. Kytke laitteseen virta verkkokytkimellä.

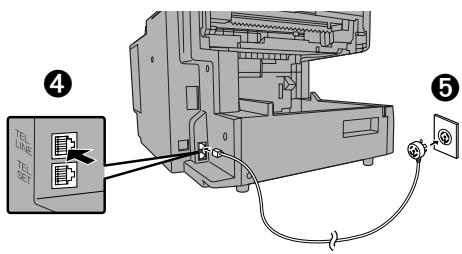

1. Työnnä verkkojohdon yksi pää koneen takana olevaan istukkaan, jossa on merkinta TEL LINE.
2. Pistä toinen pää tavalliseen puhelinpistorasiaan.

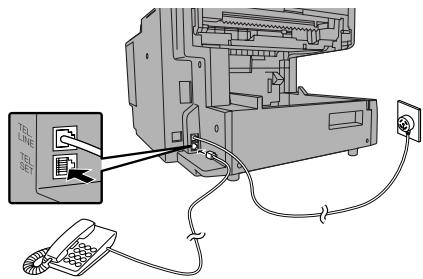

1. Liitä puhelin tarvittaessa TEL. SET pistorasiaan

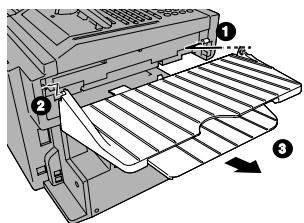

ADF kaukalon kiinnittäminen

1. Työnnä koneen oikealla puolella oleva uloke ADF kaukalon oikealla reunalla olevaan aukkoon.
2. Kallista kaukaloa hieman ja työnnä se sisään siten, etta koneen vasemmalla puolella oleva uloke menee ADF-kaukalon vasemmalla reunalla olevaan aukkoon.
3. Vedä kaukalon jatke ulos.

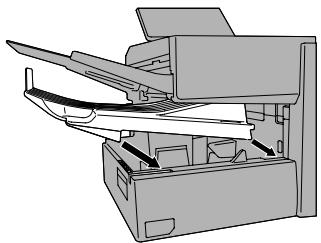

Vastaanottokaukalon kiinnittäminen

1. Työnnä vastaanottokaukalo koneeseen.
   Kun se pysähtyy, nosta paätä hyeman ja työnnä sitä sisään niin, etta kaukalo lukittuu paikoilleen.

Tulostinkasettien asentaminen

1. Paina vihreä painiketta ja avaa tulostinosaston kansi.

1. Aseta tulostusyksikköön uusi rumpukasetti.

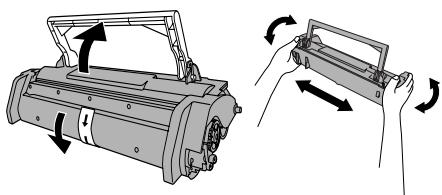

1. Ota pois uudessa varikasetissa oleva teippi ja avaa kahva. Ravistele kasettia kuvassa nakyvallä tavalla.

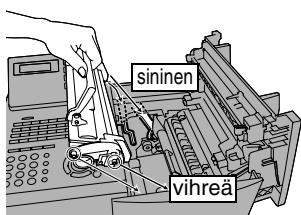

1. Pidä kiinni värikasettia sen kahvasta ja työnnä se tulostinlokeroon. Sen on napsahdettava paikoilleen. (Voit jättäa kahvan osoittamaan ylöspän.)

1. Sulje tulostinlokeron kansi.

Paperin lataaminen

Paperin lataaminen paperikaukaloon

1. Ota vastaanottokaukalo pais.

1. Pistä kaukaloon pino paperia, tulostettava puoli yloispain. Pino ei saa olla ylettyä korkeammalle kuin kaukaloon merkitty punainen viiva.

1. Siirra paperiohjain vastaamaan lataamasi paperin leveyttä.

1. Laita vastaanottokaukalo takaisin paikalleen.

Paperin lataaminen paperikasettiin (jos asennettu)

1. Tartu kiinni kasetin kädensijasta ja vedakasettia ulos, kunnes se pysähtyy.

1. Paina painolevyä alas, kunnes se lukittuu paikoilleen.

1. Purista paperiohjainta ja vegä se ylos, jotta saat siirrettya sen paperin leveyttà vastaaviin reikiin. Paina ohjain alas reikiin.

1. Pistä kasettiin pino paperia, tulostettava puoli yloispain.

1. Työnnä kasetti takaisin koneeseen;
   varmista, etta se napsahtaa paikoilteen.

Nimen ja faksinumeron antaminen

1. Paina MENU 3,0,3

2. Anna faksinumerosi (enintään 20 merkkiä) numeropainikkeilla.

3. Syöta merkkien välinn välilyönti painamalla #.

4. Korjaa virhe painamalla STOP

5. Paina (START/ ENTER)

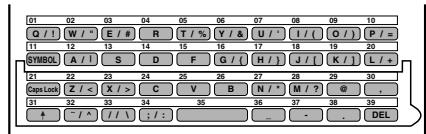

6. Napsäytä painikkeisto alas, syöta nimesi painamalla vastaavia kirjainpainikkeita alla nakyvällä tavalla. (Enint. 24 merkkia.)

• Paina , jotta saat syotettyä valilyönnin. Kun haluat vaihtaa kirjasintyyppä, paina Caps Lock
• Korjaa virhe painamalla DEL.

• Kun haluat syottä nineen numeron, paina vastaavaa numeropainiketta. Kun haluat syottä symbolin (kirjainpainikkeessa olevan kenoviivan oikealla puolella oleva merkki), paina SYMBOL.

• Kun olet valmis, paina START/ ENTER 0
  Poistu painamalla kahdesti STOP

Päivämärän ja kellonajan asettaminen

1. Paina 3,0,4
2. Syotā paivān kaksi numeroa (01-31).
3. Syotä kuukauden kaksi numeroa (01-12).
4. Syöta vuoden neljä numeroa.

5. Syöta tuntien kaksi numeroa (00-23) ja kaksi minuuttien numeroa (00-59).

6. Kun olet valmis, paina (START/ENTER)

Poistu painamalla kahdesti

Automaattisesti valittavien numeroiden ohjelmoini

1. Paina MENU ③, ⑩, ①.
2. Valitse SET painamalla ①.
3. Valitse pikavalintanumero painamalla
   pikavalintapainiketta, jota haluat kayttäa.
   Ohjelmoi lyhytvalintanumero painamalla
   SPEED DIAL
   ja anna sitteen numero 1-75, jota
   haluat kayttäa (jos syotat vahemmän kuin
   kaksi merkkia, pääta syöttö painamalla

(START/ENTER)

1. Syöta koko faksinumero. Paina (START/ENTER), kun olet valmis.
2. Syotā vastaanottajan nimi painamalla kirjainpainikkeita. Paina (START/ENTER), kun olet valmis.
3. Paina ①, jos antamasi numero on aluekoodi tai pääsykoodi, jota aiotaan käyttaa ketjuvalinnassa. Paina ②, jos numero on tavallinen faksinumero.
4. Poistu painamalla STOP useasti.

Dokumenttien lahettäminen

Aseta dokumentti (enintään 50 sivua) oikea puoli alaspain syöttolaitteeseen.

Tavallinen valinta

1. Paina SPEAKER tai ota liitetyn puhelimen luuri paikoiltaan.
2. Nappäile faksinumero (jos kaytät puhelinta, valitse numero puhelimen nappaimistöllä).
3. Odota, etta faksausäni alkaa kuulua (tai jos henkilo vastaa, pyyda hantā painamaan kaynnistyspainiketta).
4. Paina (START/ ENTER)

Pikavalinta

Paina pikavalintapainiketta. Siirto käynnistyy automaattisesti.

Lyhytvalinta

1. Paina SPED DIAL
2. Anna lyhytvalintanumero.
3. Paina (START/ ENTER).

Valinta nappaimistollä

1. Nappäile faksinumero.
2. Paina (START/ ENTER)

Luetteloiden ja raporttien tulostaminen

1. Paina

1. Anna haluamasi luettelon kaksipaikkainen numero (01-11).

Toimintaraportti (lua 01)

Tiedot useimmin suorittamistasi lahetyksista ja vastaanotoista.

Ajastus lista (lua 02)

Sillä hetkellä voimassa olevat ajastinkäytöt.

Kohdelista (lua 03)

Faksinumerot, jotka on ohjelmoitu automaattista valintaa varten.

Sujoausnummerolista (lua 04)

Pollauksen turva-asetukset.

Assetusvalintalista (lua 05)

Valinta-asetusten ajankohtainen tila.

Ohjelma- ja ryhmälista (lua 06)

Ohjelmat, jotka on syötety ja faksinumerot, jotka on ohjelmoitu ryhmäpainikkeisiin.

Keräïlylahetyslista (lsta 07)

Dokumentit, jotka on tallennettu erälähetykseen.

Osastolaskurit (lua 08)

Kunkin osaston kokonaislahetysaika ja kaikki lahetetyt sivut.

Luottamuksellinen vastaanottolista (lua 09)

Postilaatikot, joihin on tullut luottamuksellisia dokumentteja sekä vastaanotettujen sivujen kokonaislukumäärä.

Estonumeroluettelo (lua 10)

Faksinumerot, joista vastaanottoe ei sallita.

Omien luetteloiden lista (lua 11)

Henkilkohtaiset kirjat, jotka on laadittu.

Asetusten valinta

1. Paina MENU 4
2. Anna haluamasi asetuksen kaksipaikkainen numero (01-35).
3. Valitse asetus painamalla numeropainikkeita.
4. Kun olet suorittanut valinnan, poistu painamalla STOP kaksi kertaa.

Valittavat assetukset

01: FAKSIN OLETUSRESOLUUTIO
02: SIGNAALIEN LUKUMÄÄRÄ
AUTOMAATTISESSA VASTAANOTOSSA
03: SIGNAALIEN LUKUMÄÄRÄ
MANUALISESSA VASTAANOTOSSA
04: AUTOMAATTINEN LISTAUS
05: LÄHETYSRAPORTIN KUITINALINTA
06: TOISTOJEN LUKUMÄÄRÄ
07:TOISTOJENVALI
08: POLLINGKOODI
09: EMC, VIRHEENKORJAUSTILA
10: AUTOMAATTINEN SAATELEHTI
12: KOPION LUKU
13: KOPION KATKAISU
14: VASTAANOTON PIENENNYS
15: NÄYTE ENSIMMAISESTA SIVISTA
16: KASETINVALIDA
17: TOISTOJEN LUKUMÄÄRÄ
18: TOISTOJEN VÄLİ
19: VIRRANSÄASTÖTILA
20: ESTONUMEROT
21: HÄLYTYKSENTASO
23: NOPEA KYTKY
24: USEITA TUNNUKSIA
25:PIIPPAUKSEN KESTO
27: OSASTOKOODIN PITUUS
29:LEIMASIN
30: KOPIORESOLUUTIO
31:EROTTELU
34: KIELEN VALINTA
35-1:VAHDELIITÄNTÄ
35-2:VAIHDEVALINTA
35-3: PBX TUNNUSLUKU
